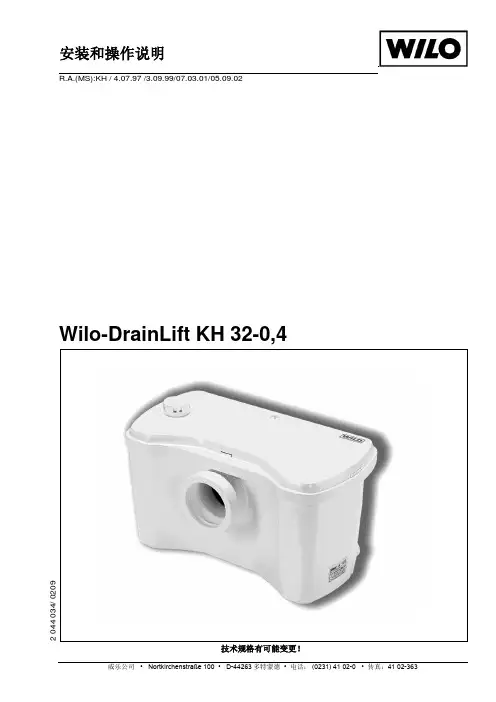

安装和操作说明R.A.(MS):KH / 4.07.97 /3.09.99/07.03.01/05.09.02技术规格有可能变更!Wilo-DrainLift KH 32-0,42 044 034/ 0209目录:操作信息1 一般信息1.1 使用1.2 技术说明2 安全3 运输和存储4 产品描述4.1 单元描述4.2 提供的产品5 装配/安装5.1 装配5.2 电气安装6 启动7 维护7.1 单元和维护和保养7.2 泵的拆卸8 故障、原因和解决办法操作信息亲爱的客户!在本章,我们将向您说明安装就绪单元的功能和操作。
此外,我们还建议您认真阅读完整手册中关于装配和操作的安全指导说明。
此单元的维修只能由专业人员或威乐公司客服部门的人员进行。
单元的功能是全自动的,无需对单元进行维护。
如果有必要进行清洁的话,请按照以下指导进行。
清洁在经常使用的情况下,单元会自己进行清洁。
如果单元使用的频率较低,那么应当按照如下方法每三个月清洁一次:将插头从插座拔下。
将柔性清洁剂倒入抽水马桶,然后冲洗。
大约5分钟之后将插头插回。
持续冲洗,直到泵启动并将水从水箱泵出为止。
然后再次冲洗。
长期使用时,技术人员对泵的功能和安静运行进行检查可以提高泵的安全水平。
1 一般信息安装和调试只能由有资质的人员进行!1.1 使用这是一个带有切碎机的自动小型提升单元,适用于污水或废水无法通过自然重力排送到下水道系统、必须将其提升到回流水位以上的单独马桶、洗手盆、淋浴器和坐浴盆。
连接到单元的额外排水点必须位于同一间屋子中(小型提升单元的有限使用)。
在回流水位上方必须还有另一个抽水马桶。
安装单元时,应当遵循DIN EN 12050-3、DIN EN 12056和DIN 1986-100标准。
此提升单元不适合输送固体物,例如卫生用品、剩饭菜、长纤维材料或熔剂、油脂等。
不得将单元连接到带有冲洗阀的马桶。
1.2 技术描述⏹最大排水能力:4立方米/小时⏹最大扬程: 5.7米⏹最大流体介质温度:35 °C⏹电压/频率:1~230伏特,50赫兹⏹功率输入:0.45千瓦⏹转速:2650 ¹/分钟⏹额定电流: 2.1安培⏹工作类型:S3 28%,36 s⏹防护等级:IP 44⏹排水连接:DN 25/32⏹入口接管:DN 100,带有密封圈⏹附加供水: 2 x DN 40,符合DIN 1986,包括盖板和密封圈⏹通风:外径25毫米⏹尺寸(宽×高×深):511 x 300 x 269毫米⏹可用容积12升⏹重量:7.8公斤订购备件时,请提供单元标牌上的所有详细信息。

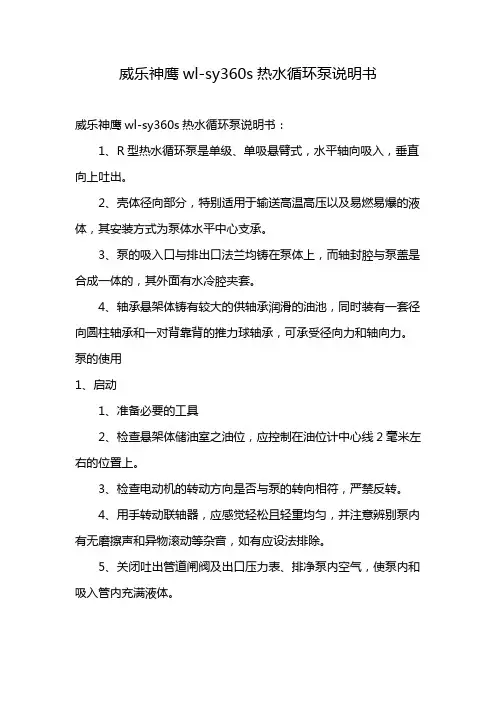

威乐神鹰wl-sy360s热水循环泵说明书威乐神鹰wl-sy360s热水循环泵说明书:1、R型热水循环泵是单级、单吸悬臂式,水平轴向吸入,垂直向上吐出。
2、壳体径向部分,特别适用于输送高温高压以及易燃易爆的液体,其安装方式为泵体水平中心支承。
3、泵的吸入口与排出口法兰均铸在泵体上,而轴封腔与泵盖是合成一体的,其外面有水冷腔夹套。
4、轴承悬架体铸有较大的供轴承润滑的油池,同时装有一套径向圆柱轴承和一对背靠背的推力球轴承,可承受径向力和轴向力。
泵的使用1、启动1、准备必要的工具2、检查悬架体储油室之油位,应控制在油位计中心线2毫米左右的位置上。
3、检查电动机的转动方向是否与泵的转向相符,严禁反转。
4、用手转动联轴器,应感觉轻松且轻重均匀,并注意辨别泵内有无磨擦声和异物滚动等杂音,如有应设法排除。
5、关闭吐出管道闸阀及出口压力表、排净泵内空气,使泵内和吸入管内充满液体。
6、输送液体温度高于80℃时,泵要均匀预热,即用输送的高温液体注入泵体,打开各处的冷水管和密封室泄漏量控制旋塞,检查其流动情况及温度。
7、启动电机(最好先点动,确认泵转动方向正确后才正式运行),打开进出口压力表,再慢慢打开出口管路闸阀到所需位置,将密封室泄漏量控制旋塞跳到适当位置。
2、运转1、要经常检查泵和电机的温升情况,轴承的温升不应大于35℃,极限温度不应大于75℃。
2、注意悬架体储油室油位的变化,经常控制在规定的范围内,为了保持油的清洁和良好的润滑,应根据现场使用的实际情况,定期更换新油。
3、注意填料压盖处的泄漏,以点滴为宜。
4、在运转过程中,发现有不正常的声音或其他故障时,应立即停车检查,等排除故障后才能继续运转。
5、绝不允许用吸入管路上的闸阀来调节流量,以免产生汽浊。
3、停车1、慢慢关闭压出道路闸阀,停止电机。
2、关闭进出口压力表,放净泵内的液体。
3、等泵冷却后,关闭冷却管开关。
4、泵长期停止使用时,除将泵内液体放净外,还要将泵内清洗干净,尤其是密封室要认真冲洗干净,最好是将泵拆下清洗后重新装好,涂以防锈油,并将泵的进口封闭后妥善保管。

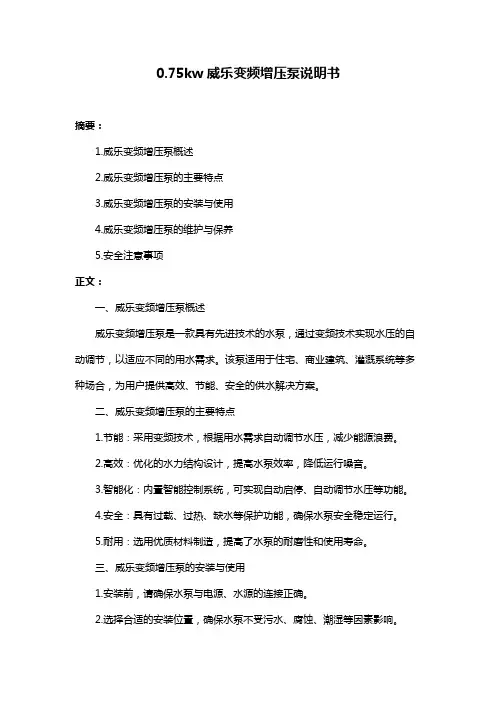

0.75kw威乐变频增压泵说明书摘要:1.威乐变频增压泵概述2.威乐变频增压泵的主要特点3.威乐变频增压泵的安装与使用4.威乐变频增压泵的维护与保养5.安全注意事项正文:一、威乐变频增压泵概述威乐变频增压泵是一款具有先进技术的水泵,通过变频技术实现水压的自动调节,以适应不同的用水需求。
该泵适用于住宅、商业建筑、灌溉系统等多种场合,为用户提供高效、节能、安全的供水解决方案。
二、威乐变频增压泵的主要特点1.节能:采用变频技术,根据用水需求自动调节水压,减少能源浪费。
2.高效:优化的水力结构设计,提高水泵效率,降低运行噪音。
3.智能化:内置智能控制系统,可实现自动启停、自动调节水压等功能。
4.安全:具有过载、过热、缺水等保护功能,确保水泵安全稳定运行。
5.耐用:选用优质材料制造,提高了水泵的耐磨性和使用寿命。
三、威乐变频增压泵的安装与使用1.安装前,请确保水泵与电源、水源的连接正确。
2.选择合适的安装位置,确保水泵不受污水、腐蚀、潮湿等因素影响。
3.根据需要连接出水管道,并确保管道连接处密封良好。
4.接通电源,开启水泵,检查水泵运行是否正常。
5.使用过程中,请注意观察水泵的运行状态,如有异常,请及时关闭电源并联系专业人员处理。
四、威乐变频增压泵的维护与保养1.定期检查水泵的运行状态,如有异常,及时进行处理。
2.每隔一定时间,对水泵进行清洁和维护,以延长使用寿命。
3.保持水泵周围环境的清洁,避免污水、腐蚀、潮湿等因素对水泵的影响。
4.长期不使用水泵时,请将电源关闭,并对水泵进行防潮、防锈处理。
五、安全注意事项1.使用前,请仔细阅读说明书,了解水泵的性能参数、安装方法、使用注意事项等内容。
2.非专业人员请勿拆卸、维修水泵,以免造成安全事故。
3.使用过程中,请确保水泵与电源、水源的连接良好,避免触电事故。
德国威乐水泵详细资料W I L O客服部专用2007-11-24德国威乐热水循环泵【产品名称】德国威乐热水循环泵【产品型号】PH-123E/PH-251E/PH-101E【单位】件【所属类别】威乐热水循环泵产品介绍德国威乐循环水泵、可供热水泵、消防泵、深井泵及污水泵,全自动供水设备、水泵调速设备等系列。
涉及领域到工业,民用,建筑等...循环泵用途:.用于家庭、公寓、宾馆、学校等锅炉的热水取暖循环,经有力推动使得整个房间温暖舒适。

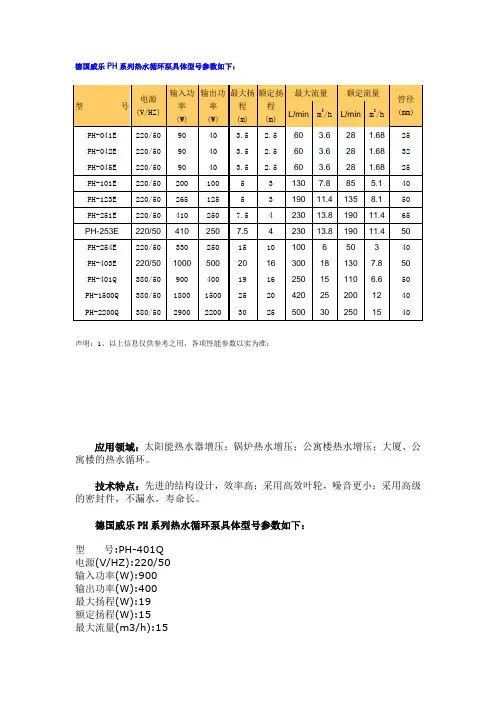

型号电源输出功率(W) 吸程(m) 全扬程(m) 最大排水量(t/h) 管径(mm) 重量(kg)PH-101E 220V/50Hz 100 - 5 7.8 40 11PH-123E 220V/50Hz 125 - 5 11.4 50 15PH-251E 220V/50Hz 250 - 7.5 13.8 65 20型号电源输出功率(w)吸程(w)全扬程(m)最大排水量(吨/小时)管径(mm)重量(kg)PH-045E220V/50Hz40-3.53.6254PH-041E220V/50Hz40-3.53.6255PH-042E220V/50Hz40-3.53.6325PH-101E220V/50Hz100-57.84011PH-123E220V/50Hz125-511.45015PH-251E220V/50Hz250-7.519.26520PH-252E220V/50Hz250-7.519.28020PH-400E220V/50Hz400-15.519.88030PH-401E220V/50Hz400-19.517.45030PH-401Q380V/50Hz三相400-19.517.45030PH-2200Q380V/50Hz三相2200-30304035德国威乐PH-400E热水循环泵★热水增压泵简单介绍:应用领域:太阳能热水增压;锅炉热水增压;公寓楼热水增压;大厦热水增压,大厦,公寓楼的热水循环。
德国威乐PH系列热水循环泵具体型号参数如下:应用领域:太阳能热水器增压;锅炉热水增压;公寓楼热水增压;大厦、公寓楼的热水循环。
技术特点:先进的结构设计,效率高;采用高效叶轮,噪音更小;采用高级的密封件,不漏水,寿命长。
德国威乐PH系列热水循环泵具体型号参数如下:型号:PH-401Q电源(V/HZ):220/50输入功率(W):900输出功率(W):400最大扬程(W):19额定扬程(W):15最大流量(m3/h):15额定流量(m3/h):6.6管径(mm):50应用领域:适合学校、医院、工厂、公寓等热水循环及大型锅炉热水系统循环用。
技术特点:高扬程,大流量,适合大型锅炉热水循环用;节能,高效率;采用耐高温,高压,抗磨损的高强度机械密封;电机内安装热保护器,防止电机烧毁。
型号:PH-1500Q电源(V/HZ):380/50输入功率(W):1800输出功率(W):1500最大扬程(W):25额定扬程(W):20最大流量(m3/h):24。
9额定流量(m3/h):12管径(mm):40应用领域:太阳能热水器增压;锅炉热水增压;公寓楼热水增压;大厦、公寓楼的热水循环。
技术特点:先进的结构设计,效率高;采用高效叶轮,噪音更小;采用高级的密封件,不漏水,寿命长。
德国威乐PH系列热水循环泵具体型号参数如下:型号:PH-401E电源(V/HZ):220/50输入功率(W):900输出功率(W):400最大扬程(W):19额定扬程(W):15最大流量(m3/h):15额定流量(m3/h):6.6管径(mm):50应用领域:太阳能热水器增压;锅炉热水增压;公寓楼热水增压;热水器水压不足加压。
技术特点:先进的结构设计,效率高;采用高效叶轮,噪音更小;采用高级的密封件,不漏水,寿命长。
德国威乐PH系列热水循环泵具体型号参数如下:型号:PH-123E电源(V/HZ):220/50输入功率(W):265输出功率(W):125最大扬程(W):5额定扬程(W):3最大流量(m3/h):11.4额定流量(m3/h):8.1管径(mm):50应用领域:太阳能热水器增压;锅炉热水增压;公寓楼热水增压;热水器水压不足加压。

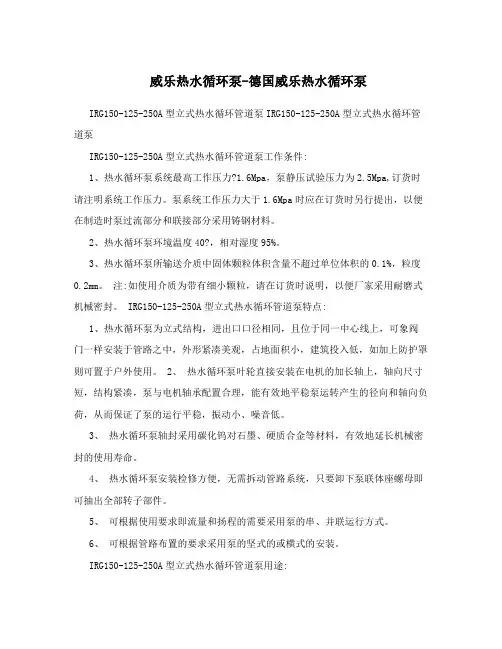

威乐热水循环泵-德国威乐热水循环泵IRG150-125-250A型立式热水循环管道泵IRG150-125-250A型立式热水循环管道泵IRG150-125-250A型立式热水循环管道泵工作条件:1、热水循环泵系统最高工作压力?1.6Mpa,泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。
泵系统工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵过流部分和联接部分采用铸钢材料。
2、热水循环泵环境温度40?,相对湿度95%。
3、热水循环泵所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度0.2mm。
注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。
IRG150-125-250A型立式热水循环管道泵特点:1、热水循环泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2、热水循环泵叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平稳泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
3、热水循环泵轴封采用碳化钨对石墨、硬质合金等材料,有效地延长机械密封的使用寿命。
4、热水循环泵安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的坚式的或横式的安装。
IRG150-125-250A型立式热水循环管道泵用途:热水循环泵属高温泵系列产品广泛适用于:能源、冶金、化工、纺织、造纸,以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环泵,使用温度T120?。
GRG型热水高温泵使用温度T240?。
IRG150-125-250A型立式热水循环管道泵型号意义:IRG150-125-250A型立式热水循环管道泵结构图:其它同类循环泵用途:ISG型管道离心泵供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T80?。
