铝电解电容器的结构与特点

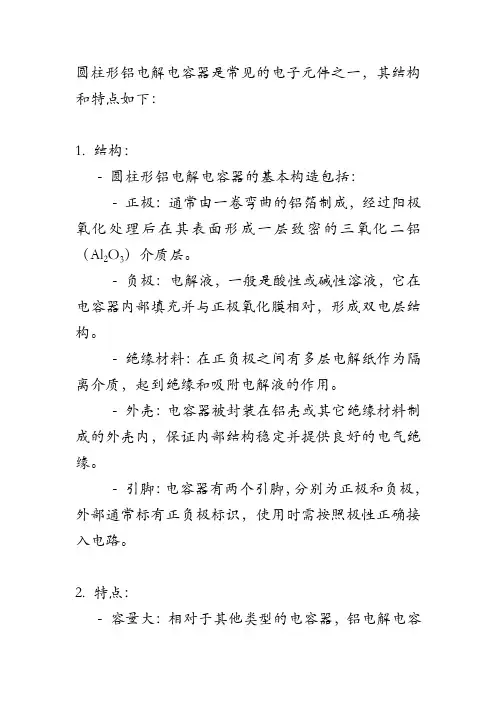

圆柱形铝电解电容器是常见的电子元件之一，其结构和特点如下：
1. 结构：
- 圆柱形铝电解电容器的基本构造包括：
- 正极：通常由一卷弯曲的铝箔制成，经过阳极氧化处理后在其表面形成一层致密的三氧化二铝（Al2O3）介质层。

- 负极：电解液，一般是酸性或碱性溶液，它在电容器内部填充并与正极氧化膜相对，形成双电层结构。

- 绝缘材料：在正负极之间有多层电解纸作为隔离介质，起到绝缘和吸附电解液的作用。

- 外壳：电容器被封装在铝壳或其它绝缘材料制成的外壳内，保证内部结构稳定并提供良好的电气绝缘。

- 引脚：电容器有两个引脚，分别为正极和负极，外部通常标有正负极标识，使用时需按照极性正确接入电路。

2. 特点：
- 容量大：相对于其他类型的电容器，铝电解电容
器的单位体积容量较高，尤其适合储存大量的电荷。

- 漏电流大：与薄膜电容器相比，铝电解电容器存在较大的漏电流，即在没有施加电压的情况下也会有一定的自放电现象。

- 稳定性较差：受温度、电压及使用时间的影响，铝电解电容器的电容量和阻抗可能会发生一定的变化。

- 极性明确：只能按照正负极性使用，如果极性接反，可能导致电容器损坏或爆炸。

- 适用场合：主要用于电源滤波、低频信号处理等方面，不适合高频应用，但在一些特定的电力电子设备和电源变换装置中不可或缺。

3. 类型和应用：
- 按照工作电压的不同，圆柱形铝电解电容器有低压、中压和高压等多个类别，对应不同的额定电压和工作环境。

- 在家电、工业设备、汽车电子、电源模块、音响设备等众多领域都有广泛应用。

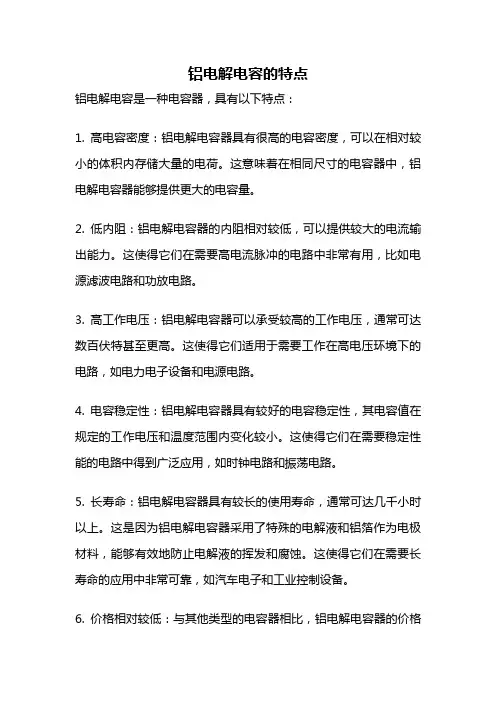

铝电解电容的特点铝电解电容是一种电容器，具有以下特点：1. 高电容密度：铝电解电容器具有很高的电容密度，可以在相对较小的体积内存储大量的电荷。

这意味着在相同尺寸的电容器中，铝电解电容器能够提供更大的电容量。

2. 低内阻：铝电解电容器的内阻相对较低，可以提供较大的电流输出能力。

这使得它们在需要高电流脉冲的电路中非常有用，比如电源滤波电路和功放电路。

3. 高工作电压：铝电解电容器可以承受较高的工作电压，通常可达数百伏特甚至更高。

这使得它们适用于需要工作在高电压环境下的电路，如电力电子设备和电源电路。

4. 电容稳定性：铝电解电容器具有较好的电容稳定性，其电容值在规定的工作电压和温度范围内变化较小。

这使得它们在需要稳定性能的电路中得到广泛应用，如时钟电路和振荡电路。

5. 长寿命：铝电解电容器具有较长的使用寿命，通常可达几千小时以上。

这是因为铝电解电容器采用了特殊的电解液和铝箔作为电极材料，能够有效地防止电解液的挥发和腐蚀。

这使得它们在需要长寿命的应用中非常可靠，如汽车电子和工业控制设备。

6. 价格相对较低：与其他类型的电容器相比，铝电解电容器的价格相对较低，具有较高的性价比。

这使得它们在大批量生产和经济性要求较高的应用中得到广泛应用，如消费电子和通信设备。

7. 体积较大：由于铝电解电容器的结构特点，其体积相对较大。

这意味着在有限的空间内使用铝电解电容器时需要考虑体积的限制。

在一些小型电子设备中，可能需要采用其他类型的电容器来满足体积要求。

铝电解电容器具有高电容密度、低内阻、高工作电压、电容稳定性好、长寿命、价格相对较低等特点。

这些特点使得铝电解电容器在各种电路中得到广泛应用，如电源滤波电路、功放电路、时钟电路、振荡电路、汽车电子和工业控制设备等。

然而，由于其体积相对较大，需要注意在有限空间内使用时的体积限制。

铝电解电容的纹波电流铝电解电容是一种常见的电容器，其特点之一就是能够在电路中提供稳定的电容值。

然而，在实际使用过程中，我们经常会遇到一个问题，那就是纹波电流。

纹波电流是指电容器通过的交流电流在周期性变化时所产生的波动现象。

本文将围绕铝电解电容的纹波电流展开讨论，探究其产生原因及影响因素，并提出相应的解决办法。

我们需要了解铝电解电容的基本结构和工作原理。

铝电解电容的结构由两个铝箔作为极板，中间隔以电解质（通常是硫酸铝）组成。

当电压施加到电容器上时，电解质中的离子会在极板之间移动，形成电荷分布，从而储存能量。

然而，由于电解质的存在，电容器的电流响应速度受到一定的限制，因此在交流电路中，纹波电流就会出现。

纹波电流的产生有多个原因。

首先，电解质的导电性有限，导致电容器对交流信号的响应速度变慢，从而产生纹波电流。

其次，电解质中离子的迁移速度也会受到温度的影响，温度升高会导致离子迁移速度变快，进而增加纹波电流的幅度。

此外，电容器的内部电阻也会对纹波电流产生影响，电阻越大，纹波电流的幅度就越大。

纹波电流的大小可以通过纹波系数来衡量，纹波系数定义为纹波电流的有效值与直流电流的平均值之比。

一般来说，纹波系数越小，说明电容器对交流信号的滤波效果越好。

纹波系数的计算公式如下：纹波系数 = (纹波电流的有效值) / (直流电流的平均值)为了减小纹波电流的幅度，我们可以采取一些措施。

首先，选择合适的电容器型号和规格非常重要。

一般来说，电容器的电压容量越大，纹波电流的幅度越小。

此外，采用具有低ESR（等效串联电阻）特性的电容器也能有效减小纹波电流。

其次，合理设计电路布局，减少电流回路的长度和面积，降低电阻和电感的影响，从而减小纹波电流。

此外，通过使用滤波电路，如电感、电阻和电容的组合，可以有效地降低纹波电流的幅度。

总的来说，铝电解电容的纹波电流是由电容器内部电解质的限制和电路布局等因素共同影响的结果。

在实际应用中，我们需要根据具体情况选择合适的电容器型号和规格，并通过合理的电路设计和滤波电路的应用来减小纹波电流的幅度。

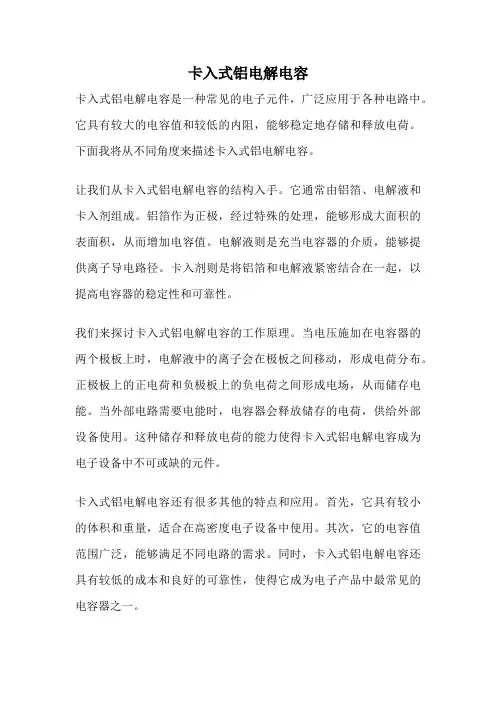

卡入式铝电解电容
卡入式铝电解电容是一种常见的电子元件，广泛应用于各种电路中。

它具有较大的电容值和较低的内阻，能够稳定地存储和释放电荷。

下面我将从不同角度来描述卡入式铝电解电容。

让我们从卡入式铝电解电容的结构入手。

它通常由铝箔、电解液和卡入剂组成。

铝箔作为正极，经过特殊的处理，能够形成大面积的表面积，从而增加电容值。

电解液则是充当电容器的介质，能够提供离子导电路径。

卡入剂则是将铝箔和电解液紧密结合在一起，以提高电容器的稳定性和可靠性。

我们来探讨卡入式铝电解电容的工作原理。

当电压施加在电容器的两个极板上时，电解液中的离子会在极板之间移动，形成电荷分布。

正极板上的正电荷和负极板上的负电荷之间形成电场，从而储存电能。

当外部电路需要电能时，电容器会释放储存的电荷，供给外部设备使用。

这种储存和释放电荷的能力使得卡入式铝电解电容成为电子设备中不可或缺的元件。

卡入式铝电解电容还有很多其他的特点和应用。

首先，它具有较小的体积和重量，适合在高密度电子设备中使用。

其次，它的电容值范围广泛，能够满足不同电路的需求。

同时，卡入式铝电解电容还具有较低的成本和良好的可靠性，使得它成为电子产品中最常见的电容器之一。

总的来说，卡入式铝电解电容在电子领域中扮演着重要的角色。

它的结构和工作原理使其具有储存和释放电荷的能力，适用于各种电路。

同时，它还具有较小的体积、较低的成本和良好的可靠性。

无论是在消费电子产品还是工业设备中，卡入式铝电解电容都发挥着不可替代的作用。

它的广泛应用也体现了电子技术的快速发展和进步。

10uf铝电解电容1. 引言电解电容是一种常见的电子元件，用于储存和释放电荷。

其中，10uf铝电解电容是一种容量为10微法（uf）的铝制电解电容器。

本文将对10uf铝电解电容进行详细介绍，包括其原理、结构、特性以及应用领域。

2. 原理10uf铝电解电容的原理基于铝箔与氧化铝薄膜之间的二极管效应。

当正向偏置时，氧化铝薄膜上形成一个氧化层，阻碍进一步的阳极溶解，从而形成一个稳定的极板。

这样就实现了对正向信号的储存和释放。

3. 结构10uf铝电解电容通常由两个金属箔（阳极和阴极）之间夹着一层细孔饱和的纸浸泡在硫酸盐溶液中制成。

阳极箔表面经过阳极氧化处理后生成了氧化铝薄膜，并且在表面上有导线引出。

阴极箔则通过与阳极连接引出。

4. 特性•容量值: 10uf铝电解电容的容量值为10微法（uf），表示其能够储存和释放的电荷量。

•工作电压: 10uf铝电解电容的工作电压通常在几伏至几百伏之间，具体取决于制造商和型号。

•频率特性: 10uf铝电解电容在不同频率下的阻抗会有所变化，一般在低频下具有较低的阻抗，而在高频下则较高。

5. 应用领域由于其良好的特性和适中的容量值，10uf铝电解电容在各种电子设备中得到广泛应用。

以下是一些常见的应用领域：5.1 电源滤波10uf铝电解电容可用于平滑直流信号，以去除交流噪声和纹波。

它可以作为整流器后级或稳压器输入端的滤波元件。

5.2 耦合和绕组10uf铝电解电容可用作耦合元件，将一个信号传输到另一个部分。

它还可用于扼流圈绕组，以防止高频噪声干扰。

5.3 延迟和滞后10uf铝电解电容可用于延迟或滞后信号。

在某些应用中，它可以产生相位差，用于控制电路的时间常数。

5.4 电源启动10uf铝电解电容可用于帮助启动某些设备，例如电机或放大器。

它可以提供额外的能量来支持设备的启动过程。

6. 总结本文对10uf铝电解电容进行了全面详细的介绍。

从其原理、结构、特性到应用领域都进行了深入的探讨。

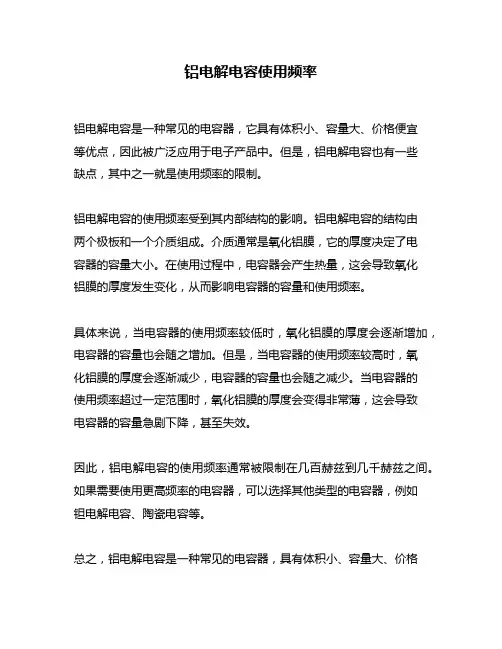

铝电解电容使用频率
铝电解电容是一种常见的电容器，它具有体积小、容量大、价格便宜
等优点，因此被广泛应用于电子产品中。

但是，铝电解电容也有一些
缺点，其中之一就是使用频率的限制。

铝电解电容的使用频率受到其内部结构的影响。

铝电解电容的结构由
两个极板和一个介质组成。

介质通常是氧化铝膜，它的厚度决定了电
容器的容量大小。

在使用过程中，电容器会产生热量，这会导致氧化
铝膜的厚度发生变化，从而影响电容器的容量和使用频率。

具体来说，当电容器的使用频率较低时，氧化铝膜的厚度会逐渐增加，电容器的容量也会随之增加。

但是，当电容器的使用频率较高时，氧
化铝膜的厚度会逐渐减少，电容器的容量也会随之减少。

当电容器的
使用频率超过一定范围时，氧化铝膜的厚度会变得非常薄，这会导致
电容器的容量急剧下降，甚至失效。

因此，铝电解电容的使用频率通常被限制在几百赫兹到几千赫兹之间。

如果需要使用更高频率的电容器，可以选择其他类型的电容器，例如
钽电解电容、陶瓷电容等。

总之，铝电解电容是一种常见的电容器，具有体积小、容量大、价格
便宜等优点。

但是，它的使用频率受到其内部结构的影响，通常被限制在几百赫兹到几千赫兹之间。

如果需要使用更高频率的电容器，可以选择其他类型的电容器。

铝电解电容器(ALUMINUM ELECTROLYTIC CAPACITOR)之定议:以高纯度之铝金属为阳极, 于其表面使用阳极氧化所形成的氧化薄膜(oxide film) 作为电介质(dielectric medium), 使液体之电解质密接于氧化薄膜, 另与阴极铝箔所构成之有极性电容器. 但也可将两个阳极组合起来, 而构成无极性电解电容器或交流用之电解电容器.铝电解电容器之优点与用途因铝电解电容器具备了体积小, 容量大且价格低廉等优点,故被广泛的使用于电子机器的旁路(by-pass), 耦合回路(coupling), 喇叭系统的纲路(net-work), 闪光灯, 马达起动, 连续交流等回路. 尤其近来主要材料的质量提升, 制造技朮的进步及完美的质量管理. 铝电解电容器更广泛的使用于民生电器用品及各种产业用电器. 以目前铝电解电容器使用最多的产品分别为主机板, 监视器, 电源供应器, CD, VCD, DVD音响, 电视机, 无线通讯, 录像机, 电话机, 数据机等产业.铝电解电容器之前途及发展趋势由于铝箔电蚀与化成技朮的突飞猛进, 加以铝电解电容器具有体积小, 容量大及价格低的优点, 近十年来铝电解电容器的需求量成长快速惊人, 往后的成长也必定不差.铝电解电容器的未来发展将走向小型化大容量, 长使用寿命及高苹低阻抗耐高纹波(ripple current)化.铝电解电容器的基本构造铝电解电容器的基本构造如下图:铝电解电容器所构成的组件如下:电容器素子(capacitor element)将已铆钉导线端子的阳极铝箔(正箔)与阴极铝箔(负箔) 中间夹入两张宽度比铝箔稍宽之隔离纸, 且卷绕在一起, 并于末端以浆糊或粘着胶带粘住之制品. 最初先在滚动条上卷绕数层隔离纸, 然后再分别夹入正箔与负箔并一起卷绕至需要长度为止. 素子的最外层是隔离纸,再而是负箔, 隔离纸,正箔.素子的构成组件1.阳极铝箔(Anode Foil)又称正箔, 铝纯度在99.9%以上, 厚度大约为40~105um, 皆需于电蚀后以化成处理使表面生成一层氧化膜.2.阴极铝箔(Cathode Foil)又称负箔, 铝纯度在99.4%以上, 厚度大约为15~60um 除特殊用途外一般都不施行化成处理, 但却施行安定化处理, 以表面也有一层薄膜存在.3.电解纸或称隔离纸(Separator Paper)介于电解电容器阳极与阴极之间, 保持电解液充分之量, 防止两极发生短路等为其目的所用之纸张.就电解电容器构成原理而言, 只要有阳极,阴极及其中间之电解液即可. 但是在实际生产制造场合务需使阳极与阴极尽量靠近配置才行, 其主要理由仍为两电极间的距离如果太远, 则其间的电阻将使电容器成品之损失显著增大, 同时两极间如果仅注满电解液, 则外壳就必须为完全水密性, 而完全的水密性是极端困难的构造. 所以就有开发了在两极夹入含浸过电解液之多孔质电解纸的电容器2此种方法, 不仅能使两极在不发生短路情况下尽量接近, 而且电解纸可以充分吸收稍有粘度的电解液, 电容器外壳的水密性就不必过分严苛电解纸之制造用材料主要为植物纤维, 植物纤维中以牛皮纸(Kraft )和马尼拉麻(Manika Hemp)之使用量最大. 牛皮纸非常强韧而便宜, 然因其纤维比较扁平, 以致电解液含浸后之电流通路较长, 电阻大仍为其缺点. 马尼拉麻之纤维形状比牛皮纸稍接近园形, 以致电流通路较短, 电阻较小, 但价格较高, 另外牛皮纸与马尼拉麻之混抄之电解纸也广泛被采用. 一般电解电容器均依其规格规定中之电容量, 电压与电阻之要求来选用上述电解纸.4.导线端子或称导针(Lead Wire)橡胶封口构造之电解电容器均使用导线端子为做外部端子-----将铝线与CP 线以高周波焊接后再将铝线的一端压扁后完成.(1)CP线结构系钢心, 铜皮镀锡后完成.(2)铝线系采用高纯度的铝线制作, 纯度越高的铝线所制成的导线端子, 由于其延展性佳, 与铝箔嵌钉后其开出来的花瓣完整, 阻抗效果佳.铝线的纯度分类如下:G1:纯度90%以上G2:纯度99%以上G3:纯度99.9%以上G4:纯度99.99%以上一般导线端子所使用的铝线应是G3级●电解液(Electrolyte)电解电容器系由阳极, 阴极及介于两者中间的电解液所构成. 电解液从基本动作原理而言, 系指由溶剂与溶于该溶剂之后能供给离子之电解质所构成.基本上电解液由如下数项特性之成分所组成.1.化成性优良之弱酸;2.能够与酸中和至适当PH值(一般PH值于6-7之间微酸性), 且能降低电阻系数之碱;3.能够溶解酸与碱获致适当粘度, 以提高其安定度,并改善其温度效果之溶剂;4.能够与上述溶剂互溶, 使电解质产生大量离子之少量水分;5.某种特性改善用添加物.以上第3. 4两项称为溶剂, 目前最广泛被使用的溶剂是乙二醇(Ethylene Glycol 简称EG).使用乙二醇为溶剂之电解液称为乙二醇(或EG)系列电解液. 以上其余1.2.5项称为溶质.一般电解液的规范中均有述明酸碱值(PH Value), 火花电压(SparkTehsion),导电度(Conductivity)之电化等特性及适用工作电压范围与适用使用温度等数据供选择使用.●封口橡胶(Rubber Bung)使用封口橡胶之目的:1.保持端子相互间及端子与外壳间之绝缘;2.可藉机械方式将端子确实压紧;3.电容器素子与外界隔离及防止电解液漏出与蒸发.为了能够达到上述要求以配合电容器之极限使用温度起见, 封口橡胶必须具备之性质如下:(1)不受电解液腐蚀, 且不会与电解液作用或析出氯化物等杂质.(2)长时间使用于电容器之极限使用最高温度与最低温度状态下都不变质;(3)电气绝缘性及气密性良好;(4)具有适当弹性与硬度. 封口后在相当压力下电解液不会漏出, 蒸汽也不会逸出, 且与外壳能够密切结合不会发生松动.同时, 除了需能完全满足上述要求之外, 尚需价格适当而低廉才行.●铝壳(Aluminum Sase)普通电解电容用外壳皆以AL99%纯度之铝板冲压而成, 主要特点是价格柢,加工性良好, 不受电解液腐蚀, 不污染电解液, 能承受颇高的内压力且厚度重量皆小以及热传导性良好, 便于散热. 为安全起见, 电容器直径在8Ø(含8Ø) 以上者, 其铝壳一律加设铝壳防爆孔.●外壳套管(Sleeve)基于规格识别及外壳绝缘的理由, 一般用途之电容器几乎都包有胶膜套管, 普通电容器用氯乙稀胶膜套管(Polyving chloride Tube , PVC Tube)都能随温度之升降而收缩.PVC材料之套管耐热性较差, 很容易劣化, 所以不可视为完全绝缘体, 因而如果厂商有特别强调绝缘特性时, 应与厂商协调使用更可靠的材料.铝质电解电容器之生产制造流程:铝质电解电容器系利用铝箔, 经与导针钉接后再与电解纸卷绕成为素子,再经过电解液的含浸后与封口橡胶, 铝壳组立并外加胶管后完成电容器的本体, 再经老化充电选别后完成成品.制造流程图如下:51. 电极铝箔及电解纸之裁切电极铝箔及电解纸通常首先依设计决定之尺寸整卷裁切成需要宽度并重新卷绕在一起以备钉卷后工程之用. 电极铝箔整箱的宽度是500mm, 但由于两边箔边无法使用, 故各切除10mm, 故实际可用宽度是480mm再依照所需宽度安排裁切刀后进行裁切.使用设备: 分切机(Slitter)2. 电极铝箔与导线端子之钉接裁切完成之电极铝箔通常都先以设计决定之电极长度分别在正负极铝箔钉接机上依次加以钉接导线端子后重新卷绕在一起, 再将钉接的导线端子之卷筒铝箔放入卷绕机中制造素子.电极铝箔与导线端子的钉接在电容器的制造上是一项非常重要的工序, 其钉接连接部分简单构成原理如下:[铝片与铝片之电气上确实连接务需在两金属片之接触而相互之间形成金相结合]电极铝箔与导线端子之铝扁部(一般称为导线端子之A部) 之连接一般皆施以嵌钉法. 系将拟连接之两金属片重搭之后, 以浮花钢冲穿孔, 再将生成之孔边毛头弯曲挤压成花瓣的方式形成确实的连接部. 此种方式只冲的形状适当就可形成小型的冷焊部达到上述金相结合的目的.此种连接部分部形成的优良与否可以量测电极铝箔与导线端子的接触电阻的大小来判定.一般电极铝箔与导线端子的嵌钉处有2~5处, 通常视铝箔的宽度来决定.使用设备: 正负极铝箔钉接机(Stitching Machine)3. 素子之卷绕将已铆钉导线端子的阳极铝箔(正箔)与阴极铝箔(负箔)中间夹入两张宽度比铝箔稍宽之电解纸且卷绕在一起, 并于末端以浆糊或粘着胶带粘住. 最初先在滚动条上卷绕数层电解纸然后再分别夹入正箔与负箔并一起卷绕至需要长度为止. 素子的最外层是电解纸, 再而是负箔,电解纸, 正箔.素子的卷绕首先需注意正箔与负箔必需正确对准, 整齐卷绕. 如果正负极铝箔卷绕不齐则两极铝箔的合成容量会降低, 损失会增大. 再者电解纸必需完全将正, 负极铝箔隔离以避免短路.使用设备: 素子卷绕机(Winding Machine)4.素子含浸为了避免造成电解纸中之水分增加而导致不良结果, 在素子含浸前需将素子以高温烘干.含浸是将烘干后的素子浸渍于电解液中, 利用真空及加空气压力使电解液有完全浸湿渗透到素6子内部, 让电解纸吸收使电解液能均匀附着于铝箔表面, 因而含浸须达到下列两项条件:(1)电解液将铝箔之细小孔穴及电解纸完全浸入并浸湿. 如果含浸不完全,则制成之电容器会因此而使容量降低, 损失增大,且会因为含浸不良以致使用中容易造成特性变化.(2)素子含有电解液量不可过多, 因电解液量愈多, 漏液之可能性愈大,故一般素子含浸后须经脱水过程, 以防素子含有之电解液量过多的现象.目前最常使用的含浸方法有下列两种:(1)真空含浸法: 系将素子放入含浸的容器内然后抽真空再注入电解液将素子盖满, 然后恢后容器内之大气压力, 则因大气压力的关系, 可使电解液由上下迅速浸入素子内., 以达到含浸的效果. 然因电解液之蒸汽压过高, 使蒸汽进入素子内, 导致中央部份无法含浸到电解液的情形, 此为真空含浸的缺点. 故针对大型电容器和中高压电容器均以下列之真空加压含浸予以克服.(2)真空加压含浸法: 系于大气压强制含浸后. (即真空含浸的过程)将容器密闭再以空气压缩提高容器内的压力, 当容器内之压力达到数大气压后, 素子将会继续显示出强制含浸的效果, 而使得中央因蒸汽之进入而未含浸部分缩小或消除, 以达到完全含浸的目的,因而真空加压含浸法较适合大型电容器及中高压电容器的含浸作业方式.使用设备:素子干燥机真空含浸机真空加压含浸机5.组立,封口组立是将已含浸完成的素子, 从导线端子引线部套入封口橡胶再放入铝壳的作业过程. 如下图:素子经含浸后到组立完成之间时距愈短愈好, 因为已含浸的素子, 如暴露在空气中时间太长时, 会吸收空气中的水分, 因而对电容器在使用上的特性会有不良的影响. 且在组立的作业7过程中, 应注意防止素子受外界的污染, 如灰尘, 手汗等, 尤其手汗带有氯元素, 对铝箔有腐蚀作用, 有加速电容器漏电流增加的倾向, 故在作业过程中应戴胶套以防止之.所谓封口系将已组立完成品铝壳开口部加以密封. 封口的目的是要将铝壳内部与外部完全隔绝.如果封口的紧密性不好时, 则铝壳内部的已含浸素子, 会受外界性况的影响, 尤其作高温负荷特性试验时, 因外界温度高, 因而内部已含浸素子之电解液很容易挥发掉, 则造成电容器的电容量减少, 损失变大等不良影响.另外在封口作业过程中, 如因作业疏忽或错误而造成封口紧密性不良时, 已封口完成之内部已含浸素子之电解液会往外流, 而造成漏液现象, 亦是影响电容器质量的严重缺点.使用设备:自动组立机6.清洗组立封口后的电容器应经清洗过程, 其目的是将电容器本体在组立作业时所沾染的油渍及端子引线因在含浸和组立作业时所沾染的电解液清洗干净, 尤其是端子引线镀锡部份易受电解液之侵蚀而脱落, 因而造成焊锡性不良的现象.清洗后的电容器经高温脱水干燥后完成.使用设备: 清洗机高温脱水干燥机7.套胶管套装是将已封口完成的电容器套入胶管再予加热使胶管收缩之作业过程.套装时对于印刷胶管之取用, 应依生产卡上之标明指示取用, 严防错误, 因电容器的商标(Brand), 系列(Series), 规格, 极性等全部印刷在胶管上, 故作业时严防逆指示(即极性相反)的错误与收缩不良, 偏差等现象发生.使用设备;自动套胶管机8.老化选别电容器制造时, 需先将铝箔裁切成适当的尺寸, 阳箔经裁切后, 其氧化膜因而破损, 造成极大之泄漏电流, 此时之电解液亦可当作化成液, 经加高温电压液, 可将破损的氧化膜弥补起来, 此作用即吾人所称之老化(Aging) 又称二次化成.其所加之电压称老化电压(Aging Voltage)(1)泄漏电流检测泄漏电流检测是为测出所老化完成之电容器经施加直流额定电压时,所通过的直流电8流值. 其值是愈小愈好. 在检查前应先依照额定电压作预备充电三分钟再进行测试.泄漏电流的规格值因电容器之系列, 电容量与额定电压的不同, 其允许的最高泄漏电流亦不同,一般以下列公式规定之:I< = 0.01CV or 3UA 取大值I: 泄漏电流(单位:UA)C: 额定电容量(单位:UF)V: 额定工作电压(单位:VOIT)(2)电容量与散逸因素检查电容量检查的目的是在测定其值是否在容量差范围内. 如超出范围即为不合格品, 散逸因素检查则是在测定其值是否在规格值以下,如超出此规格值即为不合格品.使用设备:自动老化选别机9.后加工依据客户的需要将制作完成这合格品进行切脚, 成型或编带.使用设备:自动切脚机自动编带机影响铝质电解电容器寿命的探讨一. 铝质电解电容器之寿命绝大部份取决于环境和电气因素, 所谓环境因素包括温度,湿度, 大气压力和掁动电气. 因素包括操作电压, 纹波电流和充放电.温度因素(环境温度和因纹波电流所产生的内温) 系影响铝质电解电容器寿命的最主要因素.二. 基于以上的解释,铝质电解电容器., 一般只依据下列公式由环境温度,施加电压与纹波电流来计算其使用寿命.Lx = Lo K Temp K voltage K Ripple在此Lx:电容器的预估使用寿命Lo: 电容器的基本寿命9K Temp:周围温度加速条件K voltage:电压加速条件K Ripple:纹波电流加速条件K TemP (周围温度对寿命的影响)铝质电解电容器实质上是一种电气化学组件, 温度的上升使电容器内部的化学反应产生气体, 持续地促使电容量渐渐降低和DF, ESR渐渐升高.下面的公式已经被广泛的使用来解释温度加速系数与电容器劣化的关系.Lx = Lo K Temp=Lo B(To-Tx) /10K Temp = B (To-Tx) /10在此Lx: 电容器的预估使用寿命(小时)Lo: 电容器的基本寿命(小时)To: 在型录上所示电容器的最高额定工作温度Tx: 电容器周围的实际环境温度B: 温度加速系数(约等于2)此公式和说明温度与化学反应率的阿瑞尼阿斯公式很类似, 所以此公式就被广泛使用在说明与计算铝电解电容器之温度与使用寿命的关系. 我们被称为铝电解电容器的阿瑞尼阿斯法则.从环境温度(Tx)在40℃至电容器的最高额定使用温度之温度加速系数大约是2. 它表示环境温度每上升10℃, 则电容器的寿命就以近似减半的法则缩短. 而环境温度(Tx)由20℃至40℃对电容器的使用寿命影响很小, 故如果环境温度低于40℃时, 一般仍以40℃当作Tx来计算电容器的使用寿命.K voltage (施加电压对寿命的影响)由于铝电解电容器均在额定工作电压内使用,故如果符合此种情况时10K voltage=1被视为合理的认定.K Ripple (纹波电流对寿命的影响)由于铝电解电容器的散逸因素(DF)比其它类型电容器来得高, 因此纹波电流会造成铝电解电容高的内部温度, 所以在使用铝电解电容器时有必要去确认型录上所示最高容许纹波电流(Maximum Permissible Ripple Current)以确保其使用寿命.K Ripple = 2 (⊿To-⊿T)/5在此⊿To: 由于施加最高容许纹波电流所产生的内部热能导致的电容器内部温升, 以日本NIPPON CHEMI-CON之低阻抗产品之标准⊿To=5.⊿T: 由于施加实际工作纹波电流所产生的内部热能导致的电容器内部温升.由于要实际测得电容器内部的温度较为困难, 故可于由下列两种方式计算大约的⊿T.(1)⊿T=Kc (Ts-Tx)在此Kc:下列之系数;Ts: 电容器铝壳的表面温度;Tx: 环境温度(2)⊿T=⊿To (Ix / Io)2在此⊿To= 5 (对最高使用温度105℃之产品)Ix = 实际施加之纹波电流Io = 额定最高容许纹波电流.11铝电解电器简介一.前言.1.铝电解电容器之定议.2.铝电解电容器之优点与用途.3.铝电解电容器之前途及发展趋势.二.铝电解电容器之基本构造.三.铝电解电容器之生产制造流程.四.影响铝电解电容器寿命的探讨。

固体铝电解电容介绍固体铝电解电容是一种高性能电容器，它采用固态铝电解质作为介质，具有较高的电容量和低的ESR值。

在电子设备中广泛应用，如电源滤波、耦合和绕组等。

结构和工作原理固体铝电解电容由正极铝箔、负极铝箔和固态铝电解质组成。

正极铝箔上形成一层致密的氧化铝膜，作为电介质。

负极铝箔作为电解质，两者之间通过导电液体或固态电解质连接。

在工作过程中，电解质中的阳离子被正极吸引，而阴离子被负极吸引，形成电荷分布。

这种电荷分布导致电容器两极之间产生电势差，从而存储电能。

优点和应用领域固体铝电解电容具有以下优点： 1. 高电容量：相比传统电解电容器，固体铝电解电容的电容量更大，可以存储更多的电能。

2. 低ESR值：ESR（Equivalent Series Resistance）是电容器内部的电阻，固体铝电解电容的ESR值较低，能够提供更好的电能传输性能。

3. 长寿命：固体铝电解电容的固态电解质具有较长的寿命，可以在更广泛的工作温度范围内使用。

4. 体积小：固体铝电解电容具有较小的体积，适用于电子设备中的紧凑空间。

固体铝电解电容在以下领域得到广泛应用： - 通信设备：用于滤波和耦合电路，提供稳定的电源。

- 汽车电子：用于电池管理系统、电动机驱动和辅助电源等。

- 工业电子：用于电源滤波、马达启动和电机控制等。

制造工艺和材料选择固体铝电解电容的制造工艺涉及以下步骤： 1. 铝箔制备：通过电解方法在铝金属上形成铝箔，控制箔的厚度和粗糙度。

2. 氧化铝膜形成：在铝箔表面形成致密的氧化铝膜，可以通过阳极氧化或等离子体氧化等方法实现。

3. 电解质注入：将导电液体或固态电解质注入到铝箔中，形成正负极之间的电解质层。

4. 封装和测试：将电容器封装在外壳中，并进行电性能测试。

在固体铝电解电容的制造中，材料的选择非常重要。

以下是常用的材料选择： - 正极铝箔：纯度高、表面光滑的铝箔，能够形成致密的氧化铝膜。

- 电解质：导电液体或固态电解质，具有较高的电导率和稳定性。

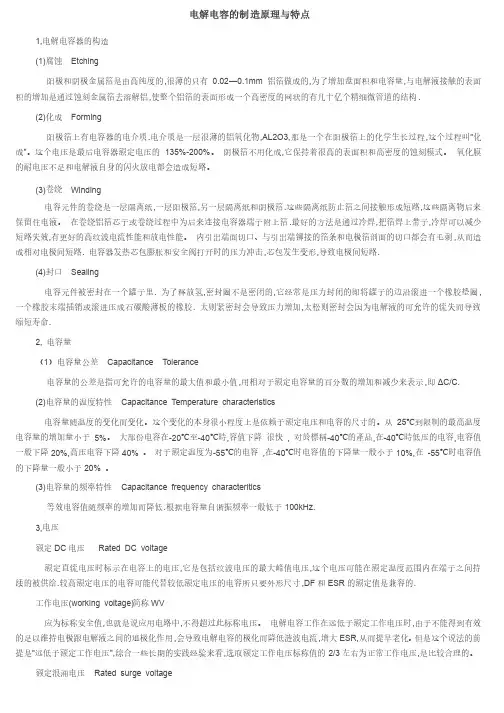

电解电容的制造原理与特点1,电解电容器的构造Etching (1)腐蚀 E tching  阳极和阴极金属箔是由高纯度的,很薄的只有0.02—0.1mm铝箔做成的,为了增加盘面积和电容量,与电解液接触的表面积的增加是通过蚀刻金属箔去溶解铝,使整个铝箔的表面形成一个高密度的网状的有几十亿个精细微管道的结构. Forming (2)化成 F orming  阳极箔上有电容器的电介质.电介质是一层很薄的铝氧化物,AL2O3,那是一个在阳极箔上的化学生长过程,这个过程叫“化成”。

这个电压是最后电容器额定电压的135%-200%。

阴极箔不用化成,它保持着很高的表面积和高密度的蚀刻模式。

氧化膜的耐电压不足和电解液自身的闪火放电都会造成短路。

Winding (3)卷绕 W inding 电容元件的卷绕是一层隔离纸,一层阳极箔,另一层隔离纸和阴极箔.这些隔离纸防止箔之间接触形成短路,这些隔离物后来 电容元件的卷绕是一层隔离纸保留住电液。

在卷绕铝箔芯子或卷绕过程中为后来连接电容器端子附上箔.最好的方法是通过冷焊,把箔焊上带子,冷焊可以减少短路失效,有更好的高纹波电流性能和放电性能。

内引出端面切口、与引出端铆接的箔条和电极箔剖面的切口都会有毛刺,从而造成相对电极间短路. 电容器发热芯包膨胀和安全阀打开时的压力冲击,芯包发生变形,导致电极间短路. Sealing (4)封口 S ealing 电容元件被密封在一个罐子里. 为了释放氢,密封圈不是密闭的,它经常是压力封闭的即将罐子的边沿滚进一个橡胶垫圈, 电容元件被密封在一个罐子里一个橡胶末端插销或滚进压成石碳酸薄板的橡胶. 太则紧密封会导致压力增加,太松则密封会因为电解液的可允许的流失而导致缩短寿命. 2, 电容量（1）电容量公差 C apacitance Capacitance Tolerance  电容量的公差是指可允许的电容量的最大值和最小值,用相对于额定电容量的百分数的增加和减少来表示,即ΔC/C. (2)电容量的温度特性 C apacitance Temperature characteristics Capacitance Temperature characteristics 电容量随温度的变化而变化。

铝电解电容铝电解电容是一种金属电容器，由铝板和涂有电解质液的碳层组成。

它具有质量轻、体积小、价格便宜、耐久性强等优点，因此被广泛用于电子产品的设计中，并被认为是高性能的电容器。

由于它的特殊结构，铝电解电容仍然是发电系统电容器中最常用的电容器。

铝电解电容结构铝电解电容由两片薄膜绝缘材料中间固定的铝片，以及两片薄膜绝缘材料包围的电解质液构成。

这种结构使得铝电解电容具有质量轻、体积小、价格便宜、耐久性强、抗干扰能力高等特点，且其他特性也表现出良好的性能。

铝电解电容的特点1、质量轻：铝电解电容的质量轻，比同等容量的陶瓷电容轻大约35-50％。

质量轻的特性，使发电系统的设计更加灵活，使得发电系统的结构变得更加紧凑和结实。

2、体积小：铝电解电容的体积小，比同等容量的陶瓷电容小大约30-50％。

体积小的特性，使得发电系统变得更加紧凑和结实，减少了系统尺寸。

3、价格便宜：铝电解电容比同等容量的陶瓷电容价格便宜，仅为陶瓷电容的1/5-1/6，使得发电系统的成本降低，更加经济实惠。

4、耐久性强：铝电解电容具有极高的耐久性，可以抗高温、腐蚀、湿度等外部环境的改变。

5、抗干扰能力高：铝电解电容具有高的抗电磁干扰能力，抗静电干扰能力和高频谐振能力也很强，从而是工业发电系统中极为理想的电容器。

6、施工方便：铝电解电容具有简洁的施工方式，可以通过焊接和粘合的方式安装，不需要钻孔，省时省力，易于施工和维护。

铝电解电容的应用铝电解电容作为金属电容器，具有质量轻、体积小、价格便宜、耐久性强等优点，广泛应用于电子产品的设计中，是高性能的电容器。

最常见的用途是用作高压变动器和滤波电路，减少电源噪声，提高元件的精确性，保护数字元件和显示器。

此外，铝电解电容还可以用于保护驱动器电路，电源供电，增强稳定性，用于启动电机，过滤控制系统，以及消除线路中的电磁干扰等。

总结铝电解电容具有质量轻、体积小、价格便宜、耐久性强、抗干扰能力高的特点，因此被广泛用于电子产品的设计中，是高性能的电容器。

铝电解电容器1、一般铝电解电容器的结构由阳极箔（含导针）、负极箔（含导针）、电解纸（含电解液）卷绕在一起，形成柱状卷芯，然后利用胶塞将卷芯密封在铝壳中，铝壳外面套以绝缘套管，套管上有电容器性能参数、极性、商标等标志。

其中负极箔多为纯铝轧成的光箔（即清水箔），而阳极箔为表面有很多微小坑洞的腐蚀箔，阳极箔上的三氧化二铝（Al2O3）起着电介质的作用，电解液（含浸在电解纸中）与负极箔共同组成电容器的负极。

2、一般铝电解电容器的生产过程及关键工艺2.1 电解电容器制造流程图：详见附件1。

2.2 关键工艺①切箔：要严格避免切割边出现毛刺和裂口，毛刺会刺穿电解纸而导致正负极短路；裂口会影响导针的刺铆强度。

生产过程要经常检查刀口并定期更换切刀，一般来说国产切刀可切箔7万米左右就应该换刀，进口切刀可切10万米左右。

②含浸：（即含浸电解液）浸渍前卷芯一定要进行高温干燥处理，浸渍过程严格控制真空度；电解液有普通型（85℃）、宽温型（105℃）、高温型（125℃以上）之分，不同类型的电解液决定着电容器的上限类别温度及寿命。

③老练：是修补Al2O3介质膜的工艺过程，对电解电容器的性能指标及寿命起着最重要的作用。

另外，在整个电解电容器生产过程中必须严格控制杂质离子特别是氯离子（CL—）的污染，导针、铝壳、胶塞、器具的清洗要用高纯的去离子水，配置电解液的去离子水要求纯度更高。

3、铝电解电容器的主要性能参数：3.1 主要电性能参数①标称容量（C R）及偏差：电容器设计所确定的和通常在电容器上所标出的电容量值。

电解电容器的容量是按照电容和电阻的串联等效电路，以规定的频率，用近似的交流电流测得的电容量。

标称容量的优先值是从E3系列和它的十进倍数中选取，如需其他数值，可从E6系列中选取。

标称容量偏差的优先值为±20%，也可选±10%、-10/+30%、-10/+30%等；标称容量及偏差标注在电容器上。

②额定工作电压（U R）：在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或脉冲电压的峰值；额定工作电压也标注在电容器上。

铝电解电容的特点铝电解电容是一种特殊的电容器，具有以下几个特点：1. 高电容量：铝电解电容的电容量相对较大，通常可以达到几百至几千微法（μF），甚至更高。

这是由于铝电解电容的电解液中含有大量的铝离子，通过电解反应形成氧化铝膜，从而增加了电容量。

2. 电压稳定性好：铝电解电容的电压稳定性较高，能够在较大的工作电压范围内保持较为稳定的电容值。

这是因为铝电解电容的氧化铝膜具有良好的绝缘性能，能够有效阻止电解液的电离，从而保持电容值的稳定。

3. 电流处理能力强：铝电解电容的电流处理能力较强，能够承受较大的电流负载，适用于大电流的工作环境。

这是由于铝电解电容的电解液中含有较高浓度的铝离子，能够提供较大的电流。

4. 尺寸小巧：铝电解电容的尺寸相对较小，能够在有限的空间内实现较大的电容量。

这是由于铝电解电容采用了卷绕或堆叠的结构，能够有效利用空间，提高电容器的紧凑性。

5. 使用寿命较长：铝电解电容的使用寿命相对较长，通常可以达到几千至几万小时。

这是由于铝电解电容的氧化铝膜具有优良的稳定性和耐久性，能够在长期使用中保持较好的性能。

6. 价格相对低廉：与其他类型的电容器相比，铝电解电容的价格相对较低，成本较为可控。

这是由于铝电解电容的制造工艺相对简单，原材料成本较低。

总结起来，铝电解电容具有高电容量、电压稳定性好、电流处理能力强、尺寸小巧、使用寿命较长和价格相对低廉等特点。

这些特点使得铝电解电容在各种电子设备中得到广泛应用，如电源电路、滤波电路、耦合电路、信号放大电路等。

同时，铝电解电容也存在一些缺点，如极性特性、温度特性和频率特性等，因此在使用过程中需要注意这些特点，并根据实际需求进行选择和设计。

rec电解电容
REC电解电容是一种铝电解电容器，。

REC电容器具有以下特点：
高品质：REC电容器采用优质材料和工艺制造，具有较高的可靠性和耐久性。

高性能：REC电容器具有较高的容量、耐压和低ESR等性能指标。

广泛应用：REC电容器广泛应用于电源、通信、工业控制等领域。

REC电容器的典型结构如所示：
REC电容器由铝电极、电解液、电容膜和外壳等组成。

铝电极是电容器的正极，电解液是电容器的电介质，电容膜是电容器的负极。

外壳用于保护电容器。

REC电容器的特性参数主要包括容量、耐压、ESR和漏电流等。

●容量：电容器的容量是电容器储存电荷的能力。

REC电容器的容量范围从几
毫法拉到几千法拉。

●耐压：电容器的耐压是电容器承受电压的能力。

REC电容器的耐压范围从几
伏到几千伏。

●ESR：电容器的ESR是电容器的电阻。

REC电容器的ESR越低，电容器的损耗
越小。

●漏电流：电容器的漏电流是电容器通过电介质流失的电流。

REC电容器的漏
电流越小，电容器的性能越好。

REC电容器的应用范围非常广泛，包括：
1.电源：REC电容器用于电源的滤波、储能和稳压等。

2.通信：REC电容器用于通信设备的滤波、储能和信号处理等。

3.工业控制：REC电容器用于工业控制设备的滤波、储能和信号处理等。

铝电解电容器的基本知识(二) 一、铝电解电容器的原理铝电解电容器的原理示意图如下：阳极箔为一个电极，其上氧化膜为电气绝缘体电解液为真正的阴极，同时起修补氧化膜作用电解纸起隔离阳极箔和阴极箔作用，同时贮存电解液阴极箔起引出电极作用。

二、铝电解电容器的图示：焊针类：±1.5mm 22~35引线类：焊片类：螺栓类：直角焊片类：U型焊片类：引线产品结构图：焊针产品结构图：三、产品规格：如 400V180μF 、450V220μF 等四、产品尺寸：对于特殊要求的产品可能还要注意最大尺寸 如φ25X35五、产品容量偏差：因为不同的容量偏差，电容的尺寸与成本都是不一样的。

容量允许偏差：实际电容量与额定电容量之间的允许的最大偏差范围，一般有：±10%（K）、±20%（M）、±30%（N）、-10~+30%（Q）、-10~+50%（T）六、不同温度的差别及寿命的影响：差别：85℃、105℃不同的使用温度对电容所用铝箔的到达电压是不一样的，两者之间的成本对高压来说要相差20%左右。

影响：温度指电容器使用的环境温度，包括其它元器件发热而产生的温升。

当环境温度低于额定温度（rated operating temperature ）时，遵守下列公式：Lx=L0.2(T0-Tx)/10 (1)即使用电容器时，环境温度每下降10℃，电容器的寿命可以延长一倍。

反之，环境温度每升高10℃，电容器的寿命缩短50%。

降低环境温度是延长电容器寿命的最好方式。

七、使用场合及指南场合：不同的使用场合对电容器的要求也将不同，因此电容器的结构及箔的到达电压都有可能不一样的。

如，TV、monitor、焊机、空调、电源等。

指南：1、极性铝电解电容器是有极性的。

极性标示在电容器本体上。

使用中如接反，电流会形成短路，电容器会被损坏。

电路中如果极性经常变换或不清楚，则应使用双极性电容器。

请注意，目录中描述的双极性电容器并不一定能使用在交流情况下。

铝电解电容的基本结构铝电解电容的基本结构导语：铝电解电容（Aluminum Electrolytic Capacitor）是一种常见的电子元件，广泛应用于电子设备中。

它具有较大的容量和较高的电压稳定性，适用于各种电路中的滤波、耦合和存储功能。

本文将深入介绍铝电解电容的基本结构及其原理，并探讨其应用领域以及相关的优缺点。

一、铝电解电容的基本结构1. 电容器的外壳材料铝电解电容一般采用金属外壳，常见的是铝合金外壳。

铝外壳能够很好地保护内部元件免受机械振动、冲击和温度变化的影响。

铝外壳具有较好的导热性能，能有效地散热，提高电容器的长期稳定性。

2. 正负极板铝电解电容的两个极板分别为阳极和阴极，其中阳极通常由铝箔制成，阴极则是通过特殊工艺将导电涂层涂敷在外表面。

铝箔的表面积较大，可以容纳更多的电解质，从而增加电容器的容量。

3. 电解质电解质是铝电解电容器中的核心部分，它通过一种能导电的溶剂或溶液（通常是硫酸）来实现电荷的传递。

电解质可以是液体、凝胶状或固体，不同类型的电解质对电容器的性能有着不同的影响。

电解质的选择和配比影响了电容器的工作电压和使用寿命。

4. 电解液和电介质电解液是铝电解电容器中电解质的溶剂，通过它，电荷能够在电容器中传递。

而电介质，则是阻挡电流直接通过正负极板的非导电材料，防止电解质和极板发生直接接触。

电介质往往采用聚乙烯薄膜或聚对苯二甲酸乙二醇酯等材料。

二、铝电解电容的工作原理铝电解电容器的工作原理可以简单描述为：当外电压加在电容器的阳极和阴极之间时，电流开始流动。

在此过程中，阳极的铝箔上的氧化层与电解液产生化学反应，生成正电离子。

正电离子会穿过电解质并沉积在阴极表面，形成电场。

这个电场会在电介质中储存电荷，从而形成了电容效果。

三、铝电解电容的应用领域铝电解电容器的容量较大，能够提供较高的电压稳定性，因此在许多领域得到广泛应用，包括但不限于：1. 电源滤波铝电解电容器可以用于电源滤波电路中，去除电源中的杂波和纹波，并提供稳定的直流输出。

固液混合铝电解电容
固液混合铝电解电容是一种新型的电解电容器，它采用了导电高分子电解质来取代传统的液体电解质。

这种混合结构将铝电解电容器的高电容值与导电高分子电容器的低ESR和优异的温度性能相结合，让其性能更加的优异。

固液混合铝电解电容的结构通常包括正极化成铝箔、负极化成铝箔、正负极铝箔之间有电解纸或隔膜，电解纸或隔膜上吸附有导电性聚合物和电解液。

其中，负极化成铝箔的表面有腐蚀微孔，腐蚀微孔的表面有一层三氧化二铝的氧化膜涂层。

固液混合铝电解电容具有一些优点。

首先，它的抗震动性、耐低温、耐高温特性较强，失效模式也会更加温和，使整机的安全性和可靠性提高。

其次，它的漏电流比固态铝电解电容和液体铝电解电容小。

此外，它的容量引出不够的问题得到了改善，而在长期使用中也不会表现出容量急剧衰减、快速失效的问题。

然而，固液混合铝电解电容也具有一些缺点。

首先，其内阻值比固态电容大。

其次，其容量值在高温条件下会下降。

此外，其寿命相对较短，这限制了其在一些领域的应用。

总的来说，固液混合铝电解电容是一种具有优异性能的新型电解电容器，在某些领域具有广泛的应用前景。

然而，其仍存在一些缺点需要进一步改进和完善。
