电液伺服系统(第六章)

c KV 3 2 h 2 r s s s KV 2 h h
1 h h s 2 h K KV h V
3
s h s K 1 h V h
二、数字伺服系统在数字伺服系统中，全部信号或部分信号是离散参量。因此数字伺服系统又分为全数字伺服系统和数字-模拟伺服系统两种。在全数字伺服系统中，动力元件必须能够接受到数字信号，可采用数字阀或电液步进马达。数字模拟混合式伺服系统如图6-2所示。数控装置发出的指令脉冲与反馈脉冲相比较后产生数字偏差，经数模转换器把信号变为模拟偏差电压，后面的动力部分不变，仍是模拟元件。系统输出通过数字检测器（即模数转换器）变为反馈脉冲信号。
2
这是个三阶系统，其特征方程可用一个一阶因式和一个二阶因式表示，即：
c 1 r s s 2 2 nc 1 2 s 1 nc b nc
（二）系统的闭环刚度特性由图6-5和式6-17可写出系统对外负载力矩的传递函数为：
模拟输入信号（电压）
+
伺服放大器
伺服阀
液压马达
模拟反馈信号（电压）模拟检测器
模拟伺服系统重复精度高，但分辨能力较低（绝对精度低）。伺服系统的精度在很大程度上取决于检测装置的精度，而模拟式检测装置的精度一般低于数字式检测装置，所以模拟伺服系统分辨能力低于数字伺服系统。另外模拟伺服系统中微小信号受到噪声和零漂的影响，因此当输入信号接近或小于输入端的噪声和零漂时，就不能进行有效的控制了。
U e Ke sin( r c )
Xv Ug
K a K sv 2 mf s s s s2 ( 1)( 1)( 2 1) a K vf mf mf

电气工程中电液伺服系统的建模与控制

电气工程中电液伺服系统的建模与控制电液伺服系统在电气工程中扮演着重要的角色，它是将电力和液压技术相结合的一种控制系统。

本文将探讨电液伺服系统的建模与控制方法，旨在帮助读者深入了解该系统的原理和应用。

1. 引言电液伺服系统是一种将电力与液压技术相结合的控制系统，它具有快速、精确以及大扭矩输出的特点，广泛应用于工业自动化领域。

该系统通常由液压执行机构、液压装置、电机、传感器以及控制器等组成。

2. 电液伺服系统的建模电液伺服系统的建模是理解系统行为和进行控制设计的重要基础。

一般来说，电液伺服系统的建模可以分为力平衡模型和压力平衡模型两种。

2.1 力平衡模型力平衡模型是基于力学平衡原理建立的，它通过分析液体在液压缸内的流动以及液压缸和负载之间的力平衡关系来描述系统行为。

该模型主要考虑了负载的机械特性以及阀门的开度对液体流量和压力的影响。

2.2 压力平衡模型压力平衡模型是基于流体的压力平衡原理建立的，它通过分析液体在液压缸内的流动以及阀门的开度对液体流量和压力的影响来描述系统行为。

该模型不考虑负载的机械特性，主要关注液体流动的特性以及阀门对压力的调节。

3. 电液伺服系统的控制电液伺服系统的控制主要包括位置控制、速度控制和力控制三种。

在控制设计中，通常使用比例积分微分（PID）控制器或模糊控制器来实现系统性能的改善。

3.1 位置控制位置控制是电液伺服系统中最常见的一种控制方式。

它通过控制液压缸的位置来实现对负载的准确控制。

在控制设计中，可以根据负载的特性选择适当的控制方法，如PID控制器或模糊控制器。

3.2 速度控制速度控制是电液伺服系统中实现对负载速度精确控制的一种方式。

在速度控制中，控制器通常根据传感器反馈的速度信号来调节液压缸的速度。

PID控制器常被用于速度控制中，通过调节比例、积分和微分参数来改善系统的响应性能。

3.3 力控制力控制是电液伺服系统中实现对负载施加特定力的控制方式。

在力控制中，控制器通常调节液压缸施加的力来满足特定的要求。

液压伺服控制课后题答案大全王春行版

第二章液压放大元件习题1. 有一零开口全周通油的四边滑阀，其直径m d 3108-⨯=，径向间隙m r c 6105-⨯=，供油压力Pa p s 51070⨯=，采用10号航空液压油在40C ︒工作，流量系数62.0=d C ，求阀的零位系数。

s pa ⋅⨯=-2104.1μ3/870m kg =ρ 解：对于全开口的阀，d W π=由零开口四边滑阀零位系数2. 已知一正开口量m U 31005.0-⨯=的四边滑阀，在供油压力Pa p s 51070⨯=下测得零位泄漏流量min /5L q c =，求阀的三个零位系数。

解：正开口四边滑阀零位系数ρsd q p wc k 20= ssd co p p wuc k ρ=ρsd c p wuc q 2=3. 一零开口全周通油的四边滑阀，其直径m d 3108-⨯=，供油压力Pa p s 510210⨯=，最大开口量m x m 30105.0-⨯=，求最大空载稳态液动力。

解：全开口的阀d W π= 最大空载液动力：4. 有一阀控系统，阀为零开口四边滑阀，供油压力Pa p s 510210⨯=，系统稳定性要求阀的流量增益s m K q /072.220=，试设计计算滑阀的直径d 的最大开口量m x 0。

计算时取流量系数62.0=d C ，油液密度3/870m kg =ρ。

解：零开口四边滑阀的流量增益：故m d 31085.6-⨯=全周开口滑阀不产生流量饱和条件5. 已知一双喷嘴挡板阀，供油压力Pa p s 510210⨯=，零位泄漏流量s m q c /105.736-⨯=，设计计算N D 、0f x 、0D ，并求出零位系数。

计算时取8.00d =C ，64.0df =C ，3/870m kg =ρ。

解：由零位泄漏量ρπs f N df c p X D C q 02⋅⋅⋅= 即160Nf D X =得： mm p C q D s df cN 438.0216=⋅⋅=ρπ 则：若：8.00=d df C C ，1610=Nf D X 则mm D D N 193.044.00== 第三章液压动力元件习题1. 有一阀控液压马达系统，已知：液压马达排量为rad m D m /10636-⨯=，马达容积效率为95%，额定流量为s m q n /1066.634-⨯=，额定压力Pa p n 510140⨯=，高低压腔总容积34103m V t -⨯=。

电液伺服系统详解

电液伺服系统
电液伺服系统
系统组成：由EH供油系统、电液执行器、保护系统和试验模块
汽轮机数字电液控制系统
Digital Electro-Hydraulic Control System
EH供油系统向电液执行器提供符合压力要求和清洁度、酸度等品质要求的安全、可靠、稳定的液压油。由高压油泵、过滤器、再生装置、冷油器EH油箱、高压蓄能器、低压蓄能器等组成。电液执行器主汽门和调节汽门的执行调节器。有电液伺服阀和电磁阀2种控制方式，前者为位置连续调节，后者为开、关2 种状态。保护系统 “2取1”带电动作OPC电磁阀，“4取2”失电动作电磁阀，及试验回路。超速保护控制和自动停机遮断，前者用于超速预警和保护，后者用于事故工况下紧急停机。试验模块低润滑油压、低EH油压、推力轴承磨损、低真空等试验系统。油路系管路、OPC保护油路或AST停机油路、低压回油油路和无压回油油路。前3种与电液执行器相连，保护系统的回油经无压回油油路直接排至主油箱。
EH油系统运行
EH油系统概述随着大容量、高参数汽轮发电机组的发展，机组调节系统工作介质的额定压力随之升高，对其工作介质的要求亦越来越高。通常所用的矿物油自燃点为350℃左右，若在高参数大容量机组使用，便增加了油泄漏到主蒸汽管道(＞530℃)导致火灾的危险性。为保证机组的安全经济运行，汽轮机电液调节系统的控制液普遍采用了磷酸酯抗燃油。
柱塞变量油泵

系统采用进口高压变量柱塞泵，并采用双泵并联工作系统，当一台泵工作，则另一台泵备用，以提高供油系统的可靠性，二台泵布置在油箱的下方，以保证正的吸入压头。由交流马达驱动高压柱塞泵，通过油泵吸入滤网将油箱中的抗燃油吸入，从油泵出口的油经过压力滤油器通过单向阀流入和高压蓄能器联接的高压油母管将高压抗燃油送到各执行机构和危急遮断系统。泵输出压力可在0－21MPa之间任意设置。本系统允许正常工作压力设置在11.0～15.0MPa，本系统额定工作压力为 14.5MPa。油泵启动后，油泵以全流量约85 L/min向系统供油，同时也给蓄能器充油，当油压到达系统的整定压力14.5MPa时，高压油推动恒压泵上的控制阀，控制阀操作泵的变量机构，使泵的输出流量减少，当泵的输出流量和系统用油流量相等时，泵的变量机构维持在某一位置，当系统需要增加或减少用油量时，泵会自动改变输出流量，维护系统油压在14.5MPa。当系统瞬间用油量很大时，蓄能器将参与供油。

伺服控制(电液伺服系统 )课件

20
（二）系统的闭环刚度特性
闭环惯性环节转折频率的无因次曲线
17
闭环振荡环节固有频率无因次曲线
当h和Kv/h较小时
nc h
18
当h和Kv/h较小时
2 nc 2 h — Kv / h
闭环振荡环节阻尼系数无因次曲线
19
系统频宽主要受h和h的影响和限制，应适当提高h和 h ，但过大的 h会降低nc，影响响
应速度。
电液位置控制系统闭环频率特性曲线
4）只有在工作频率接近谐振频率h时才有稳定性问题。当工作频率接近h时，负载压力且也将接近ps了，也就是说压力趋于饱和，Kc变得很
大，阻尼系数比较高。
14
P116页使系统满足一定稳定要求的参数估算
由于以上几点原因，估算时一般可用
Kv
h
3
电液位置伺服系统难于得到较大的幅值稳定裕量Kg，而相位稳定
裕量易于保证。
6
位置比较用电压比较代替缸
电液伺服阀液压能源
样板给定
xi 位移 ei 比较eg 电伺服 I
传感器
- 放大器
ef
力矩马达
液压放大元件
扰动
液压 xp
执行件
位移传感器1
A 双传感器阀控位置控制系统
7
由计算机图形代替样板
程序 ei 比较eg
给定
-
ef
电液伺服阀液压能源
电伺服 i 放大器
力矩马达
11
将电液伺服阀看成比例环节
Kv
Ke Kd Ka Ksv iDm
TL
K V ce
iD K m
4
s
t
1
e ce
i +

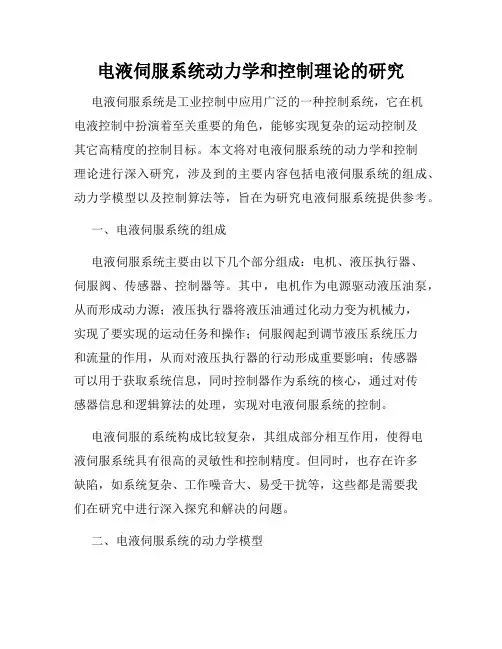

电液伺服系统动力学和控制理论的研究

电液伺服系统动力学和控制理论的研究电液伺服系统是工业控制中应用广泛的一种控制系统，它在机电液控制中扮演着至关重要的角色，能够实现复杂的运动控制及其它高精度的控制目标。

本文将对电液伺服系统的动力学和控制理论进行深入研究，涉及到的主要内容包括电液伺服系统的组成、动力学模型以及控制算法等，旨在为研究电液伺服系统提供参考。

一、电液伺服系统的组成电液伺服系统主要由以下几个部分组成：电机、液压执行器、伺服阀、传感器、控制器等。

其中，电机作为电源驱动液压油泵，从而形成动力源；液压执行器将液压油通过化动力变为机械力，实现了要实现的运动任务和操作；伺服阀起到调节液压系统压力和流量的作用，从而对液压执行器的行动形成重要影响；传感器可以用于获取系统信息，同时控制器作为系统的核心，通过对传感器信息和逻辑算法的处理，实现对电液伺服系统的控制。

电液伺服的系统构成比较复杂，其组成部分相互作用，使得电液伺服系统具有很高的灵敏性和控制精度。

但同时，也存在许多缺陷，如系统复杂、工作噪音大、易受干扰等，这些都是需要我们在研究中进行深入探究和解决的问题。

二、电液伺服系统的动力学模型电液伺服系统的动力学模型是为掌握电液伺服系统的动态特性而建立的一种数学模型。

在动力学模型中，可以通过板显地表述系统对输入变化的时间和幅值响应，并对系统的反应性能进行研究，十分有利于对电液伺服系统的控制进行优化。

其中，电液伺服系统的动力学模型主要包括机械动力学模型和液压动力学模型。

机械动力学模型反映了电机和液压执行器的动态行为，可以用来描述运动控制；液压动力学模型反映的是液压元件的动态特性，可以用来描述伺服阀系统的动态特性。

三、电液伺服系统的控制算法电液伺服系统的控制算法主要包括位置控制、速度控制和力控制等。

其中，位置控制是最基础也是最常见的一种控制算法，可以实现对电液伺服系统的运动精度的高精度控制；速度控制的目标是确保输出信号的速度，该算法主要应用在需要快速移动、实现精准测量或定位的场合，确保控制器对速度变化的响应时间无误差；而力控制则是利用压力变化来控制运动的目标。

电液伺服控制系统

组成电液比例控制系统的基本元件： 1）指令元件 2 比较元件 3 电控器 4 比例阀 5 液压执行器 6 检测反馈元件
第6章电液伺服控制系统
4
6.1 概述
6.1.2 电液比例控制系统的特点及组成
第6章电液伺服控制系统
5
6.1 概述
电液比例控制的主要优点是： 1）操作方便，容易实现遥控 2 自动化程度高，容易实现编程控制 3 工作平稳，控制精度较高 4 结构简单，使用元件较少，对污染不敏感 5 系统的节能效果好。
6.功率放大级
功率放大级式比例控制放大器的核心单元。由信号放大和功率驱动电路组成。
根据功率放大级工作原理不同，分为：模拟式和开关式。
第6章电液伺服控制系统
29
6.3 电液比例电控技术
（1）模拟式功率放大级
第6章 ห้องสมุดไป่ตู้液伺服控制系统
30
6.3 电液比例电控技术
（2）开关式功率放大级
第6章电液伺服控制系统
比例放大器根据受控对象、功率级工作原理不同，分为： 1 单路和双路比例控制放大器 2 单通道、双通道和多通道比例控制放大器 3 电反馈和不带电反馈比例控制放大器 4 模拟式和开关式比例控制放大器 5 单向和双向比例控制放大器 6 恒压式和恒流式比例控制放大器
第6章电液伺服控制系统
16
6.3 电液比例电控技术
第6章电液伺服控制系统
18
6.3 电液比例电控技术
第6章电液伺服控制系统
19
6.3 电液比例电控技术
2.输入接口单元（1）模拟量输入接口
2 数字量输入接口 3 遥控接口
第6章电液伺服控制系统
20

电液控制技术(1)及应用

比例阀技术初步
• 比例阀介于常规开关阀和闭环伺服阀之间已成
为现今液压系统的常用组件,液压工业从比例阀技术的发展而获益匪浅。
• 看一个例子：
比例阀技术对于液压系统究竟意味着什么
比例阀技术对于液压系统究竟意味着什么
上图说明了信号流程：输入电信号为电压多数为0至9V由信号放大器成比例地转化为
电流即输出变量如1mV相当于1mA；比例电磁铁产生一个与输入变量成比例的力或位移输出；液压阀以这些输出变量力或位移作为输入信号就可成比例地输出流量或压力；这些成比例输出的流量或压力输出对于液压执行机构或机器动作单元而言意味着不仅可进行方向控制而且可进行速度和压力的无级调控；同时执行机构运行的加速或减速也实现了无级可调如流量在某一时间段内的连续性变化等。
如果对于不带位移传感器的直动式比例方向阀，其滞环一般为5-6%，重复精度2-3%。
比例方向阀-直动式
控制阀芯的结构：
图示，比例阀控制阀芯与普通方向阀阀芯不同，它的薄刃型节流断面呈三角形。用这种阀芯形式，可得到一条渐增式流量特性曲线。
阀芯的三角控制棱边和阀套的控制棱
边，在阀芯移动过程中的任何位置上，
比例泵的恒压、恒流、压力流量复合控制等多种功能控制块，可采用组合叠加方式；
控制放大器、电磁铁、和比例阀组成电液一体化结构。
电液比例控制的技术特征
带比例电磁铁的比例阀和比例泵为电气控制提供了良好的接口无论对于顺序控制的生产机械还是其它可编程的控制/驱动系统都提供了极大的灵便性。比例控制设备的技术优势主要在于阀位转换过程是受控的设定值可无级调节且实现特定控制所需的液压元件较少从而减少了液压回路的投资费用。使用比例阀可更快捷更简便和更精确地实现工作循环控制并满足切换过程的性能要求由于切换过渡过程是受控的避免产生过高的峰值压力因而延长了机械和液压元器件的使用寿命。

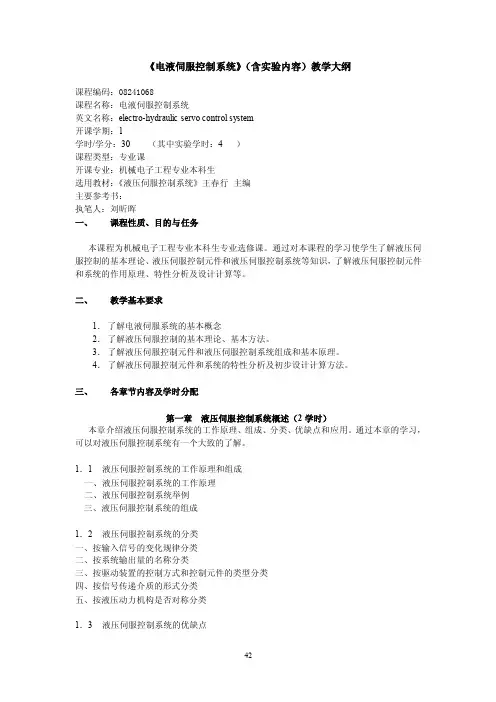

【2017年整理】电液伺服控制系统（含实验内容）教学大纲

《电液伺服控制系统》（含实验内容）教学大纲课程编码：08241068课程名称：电液伺服控制系统英文名称：electro-hydraulic servo control system开课学期：1学时/学分：30 （其中实验学时：4 ）课程类型：专业课开课专业：机械电子工程专业本科生选用教材：《液压伺服控制系统》王春行主编主要参考书：执笔人：刘昕晖一、课程性质、目的与任务本课程为机械电子工程专业本科生专业选修课。

通过对本课程的学习使学生了解液压伺服控制的基本理论、液压伺服控制元件和液压伺服控制系统等知识，了解液压伺服控制元件和系统的作用原理、特性分析及设计计算等。

二、教学基本要求1．了解电液伺服系统的基本概念2．了解液压伺服控制的基本理论、基本方法。

3．了解液压伺服控制元件和液压伺服控制系统组成和基本原理。

4．了解液压伺服控制元件和系统的特性分析及初步设计计算方法。

三、各章节内容及学时分配第一章液压伺服控制系统概述（2学时）本章介绍液压伺服控制系统的工作原理、组成、分类、优缺点和应用。

通过本章的学习，可以对液压伺服控制系统有一个大致的了解。

1．1 液压伺服控制系统的工作原理和组成一、液压伺服控制系统的工作原理二、液压伺服控制系统举例三、液压伺服控制系统的组成1．2 液压伺服控制系统的分类一、按输入信号的变化规律分类二、按系统输出量的名称分类三、按驱动装置的控制方式和控制元件的类型分类四、按信号传递介质的形式分类五、按液压动力机构是否对称分类1．3 液压伺服控制系统的优缺点一、液压伺服控制系统的优点二、液压伺服控制系统的缺点1．4 液压伺服控制系统的发展和应用概况第二章液压放大元件（4学时）液压放大元件是液压伺服系统中的一种主要控制元件，它们的性能直接影响到液压伺服系统购工作品质，因此必须对它们的特性及设计淮则进行研究。

液压放大元件可以是液压伺服阀或伺服变量泵。

本章只讨论液压伺服阀，包括滑阀、喷嘴挡板阀和射流管阀。

电液伺服系统的原理及应用

电液伺服系统的原理及应用一．电液伺服系统概述电液伺服系统在自动化领域是一类重要的控制设备，被广泛应用于控制精度高、输出功率大的工业控制领域．液体作为动力传输和控制的介质，跟电力相比虽有许多不甚便利之处且价格较贵，但其具有响应速度快、功率质量比值大及抗负载刚度大等特点，因此电液伺服系统在要求控制精度高、输出功率大的控制领域占有独特的优势。

电液伺服控制系统是以液压为动力，采用电气方式实现信号传输和控制的机械量自动控制系统。

按系统被控机械量的不同，它又可以分为电液位置伺服系统、电液速度伺服控制系统和电液力控制系统三种。

我国的电液伺服发展水平目前还处在一个发展阶段，虽然在常规电液伺服控制技术方面，我们有了一定的发展。

但在电液伺服高端产品及应用技术方面，我们距离国外发达国家的技术水平还有着很大差距。

电液伺服技术是集机械、液压和自动控制于一体的综合性技术，要发展国内的电液伺服技术必须要从机械、液压、自动控制和计算机等各技术领域同步推进。

二．电液伺服的组成电液控制系统是电气液压控制系统简称，它由电气控制及液压两部分组成。

在电子-液压混合驱动技术里，能量流是由电子控制，由液压回路传递，充分结合了电子控制和液压传动两者混合驱动技术的优点避免了它们各自的缺陷。

⑴电子驱动技术的特点①高精度、高效率，低能耗、低噪音②高性能动态能量控制③稳定的温度性能④能量再生及反馈电网⑤在循环空闲的时间没有能量损失⑵液压驱动技术的特点①高(力/功)密度②结构紧凑③液压马达（油缸）是大功率且经济的执行元件④在液压系统做压力控制的时候有明显的能量流失液压部分：以液体为传动介质，靠受压液体的压力能来实现运动和能量传递。

基于液压传动原理，系统能够根据机械装备的要求，对位置、速度、加速度、力等被控量按一定的精度进行控制，并且能在有外部干扰的情况下，稳定、准确的工作，实现既定的工艺目的。

（工控网）液压伺服阀是输出量与输入量成一定函数关系，并能快速响应的液压控制阀，是液压伺服系统的重要元件。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

自整角机测量装置输出的误差信号电压是一个振幅调制波，其频率等于激磁电压（载波）的频率，其幅值与输入轴和输出轴之间的误差角的正弦成正比，即 Ue=Kesin(θr- θc) 。在误差角(θr- θc)很小时，sin(θr- θc) ≈θr- θc ，故自整角机的增益为 Ue /(θr- θc)= Ke 。
模拟伺服系统中微小信号容易受到噪声和零漂的影响，因此当输入信号接近或小于输入端的噪声和零漂时，就不能进行有效的控制了。
二、数字伺服系统
在数字伺服系统中，全部或部分信号是离散参量。因此数字伺服系统又分为全数字伺服系统和数字-模拟伺服系统。
在全数字伺服系统中，动力元件必须能够接受数字信号，可采用数字阀或电液步进马达。

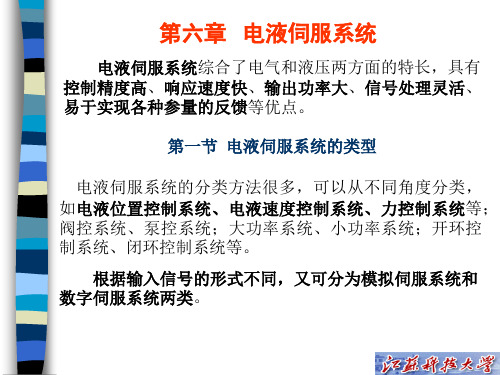

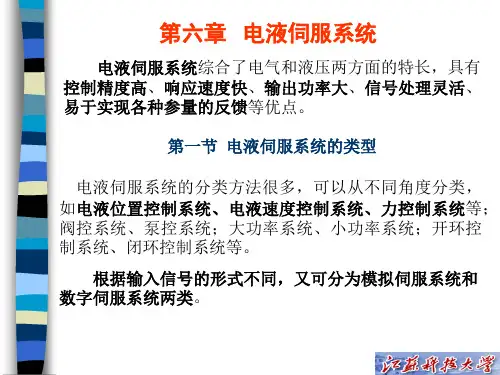

第六章电液伺服系统
