节流变压降流量计

节流式差压流量计的测量原理
节流式差压流量计是一种基于差压原理测量流量的仪器。

它的工作原理是通过构造一个节流装置，使流体在通过装置时形成一个局部狭窄的截面，从而引起局部压力降低。

然后通过差压变送器测量上下游的压力差，再将差压值转换为流量信号。

节流装置是节流式差压流量计的核心部件。

它通常由一个圆柱形的节流管和两个法兰组成。

节流管的内部直径比法兰的内径小，从而形成一个局部狭窄的通道，使流体在通过时受到阻碍，形成一个压力降。

节流管的形状和尺寸对测量精度有很大的影响，通常需要根据流体性质和流量范围选择合适的节流装置。

差压变送器是另一个重要的部件。

它能够将节流装置上下游的压力差转换为电信号，以便后续的处理和记录。

差压变送器通常由一个测量单元和一个信号处理单元组成。

测量单元包括一个敏感元件和一个放大器，用于测量上下游的压力差；信号处理单元则用于将测量信号转换为标准的电信号输出。

在使用节流式差压流量计时，需要注意一些技术细节。

首先，需要正确的选择节流装置，以确保测量精度和范围符合实际需要。

其次，需要定期校准差压变送器，以保证其测量的准确性和稳定性。

最后，需要注意流体的物理性质和流动状态对测量结果的影响，以便进行相应的修正和调整。

节流式差压流量计是一种简单而有效的测量流量的仪器。

它的测量原理基于差压原理，通过节流装置和差压变送器实现流量测量。

在实际应用中，需要根据流体性质和流量范围选择合适的装置，并注意一些技术细节，以保证测量结果的准确性和可靠性。

第1章 思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-10 某被控过程工艺设定温度为900℃，要求控制过程中温度偏离设定值最大不得超过80℃。

现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如图1-4所示。

试求该系统过渡过程的单项性能指标：最大动态偏差、衰减比、振荡周期，该系统能否满足工艺要求？解答：最大动态偏差A：衰减比n：振荡周期T：A<80, 且n>1 (衰减振荡)，所以系统满足工艺要求。

2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0级，0～250mA2）2.5级，0～75mA现要测量50mA的直流电流，从准确性、经济性考虑哪块表更合适？解答：分析它们的最大误差：1）∆max＝250×1％＝2.5mA；2）∆max＝75×2.5％＝1.875mA；选择2.5级，0～75mA的表。

简述节流式流量计的工作原理节流式流量计是一种常见的流量测量仪器，它能够精确地测量液体或气体的流量，并将其转换为电信号输出。

本文将详细介绍节流式流量计的工作原理。

一、节流原理节流原理是指在管道中设置一个狭窄的通道，使得液体或气体通过这个通道时速度加快，从而产生一个压力差。

根据伯努利定律，当液体或气体通过狭窄通道时速度增加，压力就会降低。

因此，在狭窄通道前后分别安装压力传感器，就可以通过测量压力差来计算液体或气体的流量。

二、结构组成节流式流量计主要由以下几个组成部分构成：1. 流量计管：用于引导液体或气体通过狭窄通道，并产生压力差。

2. 压力传感器：安装在狭窄通道前后，用于测量压力差。

3. 温度传感器：用于测量液体或气体的温度。

4. 放大器：将传感器输出的微弱信号放大，并进行滤波和线性化处理。

5. 显示器：用于显示流量计测量出的液体或气体的流量值。

三、工作原理1. 流量计管的作用流量计管是节流式流量计的核心部件，它通常由一个狭窄的通道组成，称为节流口。

当液体或气体通过节流口时，会产生一个压力差，前后两个压力传感器分别测量这个压力差，并将其转换为电信号输出。

2. 压力传感器的作用压力传感器是用来测量液体或气体通过节流口时产生的压力差。

一般来说，前后两个压力传感器采用不同类型的传感器，如差压传感器、静压传感器等。

当液体或气体通过节流口时，前后两个传感器分别测量到不同的压力值，并将其转换为电信号输出。

3. 温度传感器的作用温度传感器主要用于测量液体或气体在流动过程中的温度变化。

由于温度会影响液体或气体密度和黏度等物理特性，因此在进行流量计算时需要考虑温度因素。

4. 放大器的作用放大器主要用于放大传感器输出的微弱信号，并进行滤波和线性化处理，以便将其转换为标准的电信号输出。

通常采用差分放大器、运算放大器等电路来实现。

5. 显示器的作用显示器主要用于显示流量计测量出的液体或气体的流量值。

常见的显示方式有数码管、液晶屏等。

详解孔板差压式流量计的原理及公式-彩差压式流量计在各个行业都应用广泛、历史悠久，在各类流量仪表中其使用量占居首位. 近年来，由于各种新型流量计的不断涌现，致使它的用量有所下降。

差压式孔板流量计由三部分组成，即由节流装置、导压管和差压计。

差压式流量计是利用流体流动的节流原理来实现流量测量的.节流原理是流体在有节流装置的管道中流动时，在节流装置前后的管壁处，流体的静压力产生差异的现象.1、差压孔板流量计的原理流动流体的能量有静压能和动能两种形式.流体具有静压能是因为有压力，具有动能是因为有流动速度，在一定条件下，这两种形式的能量是可以相互转化 . 根据能量守恒定律，在没有外加能量的前提下，流体所具有的静压能和动能，再加上用以克服流体流动阻力的能量损失，其能量总和是相等的 .图 2 表示在节流装置前后截面Ⅰ、Ⅱ及Ⅲ处流体压力与速度的分布情况.流体在到达截面Ⅰ之前，以一定的流速v1流动，此时静压力为p1. 在接近节流装置时，由于遇到节流装置的阻碍，使靠近管壁处的流体受到节流装置的阻挡作用，使部分动能转化为静压能，使得节流装置入口端面靠近管壁处的流体静压力升高，并且远大于管径中心处的压力，因此节流装置入口端面处产生一径向压差 .在径向压差的作用下，流体产生径向加速度，从而使靠近管壁处的流体质点的流动方向倾斜于管道中心轴线，出现缩脉现象.由于受到惯性作用，流速的最小截面并不在节流装置的孔口处，而是经过节流装置之后仍继续收缩，到截面Ⅱ处流速达到最小，此时流速大，即v2，之后流速又逐渐扩大，至截面Ⅲ后完全恢复，流速逐渐降到原值，即v3=v1.2、差压孔板式流量方程推导流体流经节流装置时，不对外做功，没有外加能量，流体本身也没有温度变化 . 在管道内流动的流体，对于管道中任意两个截面都符合伯努利方程，现选截面Ⅰ和Ⅱ（见图2）进行分析。

流体的伯努利方程：从上式可以看出：流量与压力差ΔP 的平方根成正比 .对于可压缩流体流量监测，因其易发生体积变化，所以在流量方程中要引入膨胀系数ε，则流量基本方程可写为：式中：qv、qm分别为被测介质的体积流量和质量流量；A0节流装置的开孔截面积；ρ 节流装置前的流体密度 .式（13）、（14）为节流式流量计的流量方程，即压差和流量间的定量关系 .由流量基本方程可以看出，在其他条件不变的前提下，流量与压差的平方根成正比，要知道流量与压力差的真实关系，关键在于α 的取值.α 是受许多因素影响的综合性系数，对于标准节流装置，其值可以从有关手册中查出；对于非标准节流装置，其值主要由实验方法得到 .3、差压孔板式流量计优缺点3.1 差压式流量计的优点：①标准差压式流量计应用广泛，结构简单牢固，性能稳定可靠，使用寿命长，安装方便，适用于大流量的测量 .②标准节流装置适用于测量管道直径大于50mm，雷诺数在指数104-105以上，流体应当清洁且充满全部管道，同时不发生相变 .3.2差压式流量计的缺点：①差压式流量计的测量精度偏低，测量的重复性、度在流量计中处于中等水平，由于各种因素的综合影响，其度难以提高.②流量测量范围度窄，由于流量与仪表信号(差压)的平方根成正比关系，范围度一般仅3:1-4:1.③现场安装条件要求较高，为保证流体在节流装置前后为稳定的流动状态，在节流装置的上、下游必须配置一定长度的直管段(指孔板，喷嘴)，一般难以满足.④差压式流量计的压损较大，孔板流量计的压损最大，喷嘴流量计次之，文丘里管流量计最小，当不允许有较大的管道压损时，不宜采用.⑤检测件与差压显示仪表之间的引压管线容易产生泄漏、堵塞、冻结及信号失真等故障.4结论差压式流量计的流量基本方程主要是根据伯努利方程和流体连续性方程进行推导而得到的。

流量测量的原理和分类1.流量测量原理可分为哪几类？答：流量测量按照测量原理可分为以下几类：⑴差压式流量计。

包括电容式变送器、力平衡式变送器、压敏电阻式变送器、双波纹管式变送器。

⑵椭圆齿轮流量计。

⑶漩涡流量计。

⑷超声波流量计。

⑸靶式流量计。

⑹电磁流量计。

⑺涡轮流量计。

⑻均速管流量计。

（阿纽巴流量计）2.电容式流量变送器的工作原理是什么？（其代表为1151型、罗斯蒙特的3051型）答：电容式变送器的敏感元件为电容，当有差压输入时，连在膜片上的电容与膜片一起产生微小位移，改变了电容的电容量。

通过检测电路和转换放大电路，转换成二线制输出的4～20mA直流信号。

3.力平衡式流量变送器的工作原理是什么？答：被测差压通过弹性敏感元件转换成作用力，使平衡杠杆产生偏转，杠杆的偏转由检测放大器转换成4～20mA的直流电流输出，电流输入处于永久磁场内的反馈动圈中，使之产生与作用力相平衡的电磁反馈力，当作用力与反馈力达到平衡时，杠杆系统就停止偏转，此时的电流即为变送器输出电流，它与被测流量成正比。

4.压敏电阻式流量变送器的工作原理是什么？（其代表为ST-3000智能变送器）答：当被测差压作用到传感器上，其阻值即发生变化。

阻值变化通过电桥转换成电信号，再经过模/数（A/D）变换器送入微处理器。

同时，环境温度和静压通过另外两个辅助传感器转换为电信号，再经模/数（A/D）变换器送入微处理器。

经微处理器运算处理后送至（D /A）变换器输出4～20mA的DC模拟信号或4～20mA的DC数字信号。

5.双波纹管流量计的工作原理是什么？答：双波纹管流量计是根据差压与位移成正比的原理工作的，当正负压室产生差压后，处于正压室中的波纹管被压缩，填充工作液通过阻尼环与中心基座之间的环隙和阻尼旁路流向处于负压室中的波纹管，从而破坏了系统平衡。

连接轴按水平方向从左向右移动，使量程弹簧产生相应的拉伸，直到量程弹簧的变形力与差压值所产生的测量力平衡为止。

节流变压降式流量计制作：齐永健节流变压降式流量计⏹一节流变压降式流量计简介⏹二节流变压降式流量计的工作原理及计算公式⏹三压差流量计的使用⏹节流变压降式流量计简称节流式流量计，是根据安装于管道中流量检测件产生的差压、已知的流体条件和检测件与管道的几何尺寸来测量流量的仪表。

⏹流量计是由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。

二次装置为各种机械、电子、机电一体式差压计。

它由节流装置,导压管路及压差计部分组成。

原理结构图如下当流体流经管道内的节流件（孔板）时，流速在节流件处形成局部收缩，导致流速增加。

此时的静压力降低，在节流件前后形成压力差。

差压变送器用于测量此压力差。

压力差的大小取决于孔板的直径（d）和管道直径（D）的比值β=（d/D）充满管道的流体，当它流经管道内的节流件时，如下图所示，流速将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。

流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。

这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。

压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时，在同样大小的流量下产生的压差也是不同的。

⏹当流体到达1截面时，流束开始收缩。

由于流束有惯性，流束缩小到最小界面的位置不在节流件处，而在节流件后的2截面处（此位置随流量大小而变），此时的流速最大，压力最低。

⏹在实际测量中压力P1 P2是管道中心处的压力，不易测得，且截面2的位置是变化的，所以用节流件前后的管壁压力差代替。

⏹式中qm--质量流量，kg/s;⏹qv--体积流量，m3/s;⏹C--流出系数；⏹ε--可膨胀性系数；⏹β--直径比，β=d/D;⏹d--工作条件下节流件的孔径，m；⏹D--工作条件下上游管道内径，m；⏹△P--差压，Pa；⏹ρl--上游流体密度，kg/m3。

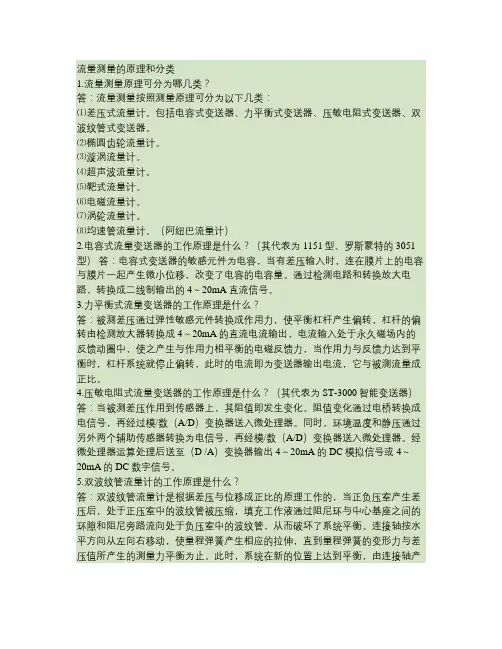

流量测量原理和分类流量测量的原理和分类作者：国电中自文章来源：本站原创点击数：870 更新时间：2008-5-19 15:02:08流量测量的原理和分类1.流量测量原理可分为哪几类？答：流量测量按照测量原理可分为以下几类：⑴差压式流量计。

包括电容式变送器、力平衡式变送器、压敏电阻式变送器、双波纹管式变送器。

⑵椭圆齿轮流量计。

⑶漩涡流量计。

⑷超声波流量计。

⑸靶式流量计。

⑹电磁流量计。

⑺涡轮流量计。

⑻均速管流量计。

（阿纽巴流量计）2.电容式流量变送器的工作原理是什么？（其代表为1151型、罗斯蒙特的3051型）答：电容式变送器的敏感元件为电容，当有差压输入时，连在膜片上的电容与膜片一起产生微小位移，改变了电容的电容量。

通过检测电路和转换放大电路，转换成二线制输出的4～20mA直流信号。

3.力平衡式流量变送器的工作原理是什么？答：被测差压通过弹性敏感元件转换成作用力，使平衡杠杆产生偏转，杠杆的偏转由检测放大器转换成4～20mA的直流电流输出，电流输入处于永久磁场内的反馈动圈中，使之产生与作用力相平衡的电磁反馈力，当作用力与反馈力达到平衡时，杠杆系统就停止偏转，此时的电流即为变送器输出电流，它与被测流量成正比。

4.压敏电阻式流量变送器的工作原理是什么？（其代表为ST-3000智能变送器）答：当被测差压作用到传感器上，其阻值即发生变化。

阻值变化通过电桥转换成电信号，再经过模/数（A/D）变换器送入微处理器。

同时，环境温度和静压通过另外两个辅助传感器转换为电信号，再经模/数（A/D）变换器送入微处理器。

经微处理器运算处理后送至（D /A）变换器输出4～20mA的DC模拟信号或4～20mA的DC数字信号。

5.双波纹管流量计的工作原理是什么？答：双波纹管流量计是根据差压与位移成正比的原理工作的，当正负压室产生差压后，处于正压室中的波纹管被压缩，填充工作液通过阻尼环与中心基座之间的环隙和阻尼旁路流向处于负压室中的波纹管，从而破坏了系统平衡。

14种流量计的工作原理流量计（Flowmeter）是工业生产的眼睛，与国民经济、国防建设、科学研究有着密切的关系，在国民经济中占据重要地位与作用，可用于气体、液体、蒸汽等介质流量的测量。

为了更好的展示流量计测量原理，小编采用动画演示的方法来给大家介绍流量计的工作原理!1.孔板流量计板流量计工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉;②应用范围广，全部单相流皆可测量，部分混相流亦可应用;③标准型节流装置无须实流校准，即可投用;④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

2. 电磁流量计电磁流量计工作原理：基于法拉第电磁感应定律。

在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。

管道内部的两个电极测量产生的感应电压。

测量管道通过不导电的内衬(橡胶，特氟隆等)实现与流体和测量电极的电磁隔离。

工作特点：①具有双向测量系统;②传感器所需的直管段较短，长度为5倍的管道直径；③压力损失小；④测量不受流体密度、粘度、温度、压力和电导率变化的影响；⑤主要应用于污水处理方面。

3. 涡轮流量计涡轮流量计工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。

流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。

工作特点：①抗杂质能力强;②抗电磁干扰和抗振能力强;③其结构与原理简单，便于维修;④几乎无压力损失，节省动力消耗。

4. 文丘里流量计工作原理：当流体流经文丘里流量计管道内的节流件时，流速在文丘里节流件初形成局部收缩，导致流速增加，静压差下降，文丘里流量计前后便产生了静压差，流体流量越大，静压差就越大，根据压差来衡量流量。

节流式流量计测量原理及流量方程摘要: 流式流量计是目前工业生产中用来测量液体、气体或蒸汽流量的最常用的一类流量仪表，其使用量占整个工业领域内流量计总数的一半以上。

节流式流量计由节流元件、引压管路、三阀组和差压计组成，如图1 所示。

节流式流量计的特点...流式流量计是目前工业生产中用来测量液体、气体或蒸汽流量的最常用的一类流量仪表，其使用量占整个工业领域内流量计总数的一半以上。

节流式流量计由节流元件、引压管路、三阀组和差压计组成，如图1 所示。

节流式流量计的特点是：结构简单，使用寿命长，适应性较广，能够测量各种工况下的单相流体和高温、高压下的流体流量；发展早，应用历史长，有丰富、可靠的实验数据，标准节流装置的设计加工已标准化，无需标定就可在已知不确定度范围内进行流量测量。

但安装要求严格；测量范围窄，一般量程比为3：1；压力损失较大，精度不够高（±1％～±2％）。

节流式流量计中产生差压的装置称节流装置，其主体是一个流通面积小于管道截面的局部收缩阻力件，称为节流元件。

当流体流过节流元件时产生节流现象，在节流元件两侧形成压力差，在节流元件、测压位置、管道条件和流体参数图1 节流式流量计组成1-节流元件；2-引压管路；3-三阀组；4-差压计一定的情况下，节流元件前后压力差的大小与流量有关。

因此，可以通过测量节流元件前后的差压来测量流量。

流体流经节流元件时的压力、速度变化情况如图2 所示。

从图中可见，稳定流动的流体沿水平管道流动到节流件前截面l 之后，流束开始收缩，位于边缘处的流体向中心加速，流束中央的压力开始下降。

由于流动有惯性，流束收缩到最小截面的位置不在节流件处，而在节流件后的截面2 处（此位置随流量大小而变），此处的流速u2 最大，压力P2 最低。

过截面2 后，流束逐渐扩大。

在截面3 处，流束充满管道，流体速度恢复到节流前的速度（u1＝u3）。

由于流体流经节流件时会产生漩涡及沿程的摩擦阻力等造成能量损失，因此压力P3 不能恢复到原来的数值P1。

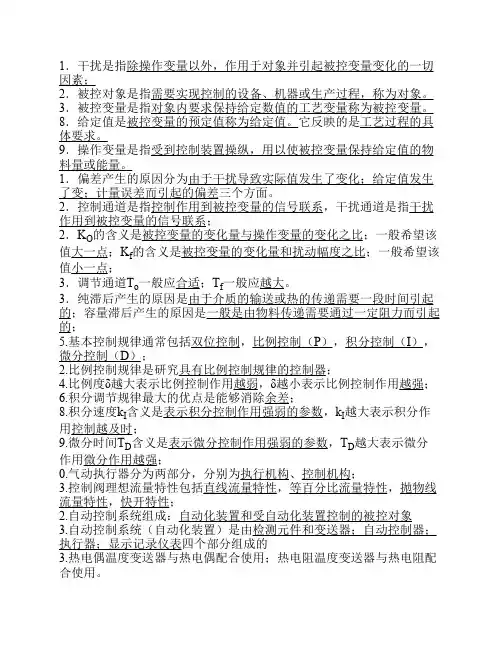

1．干扰是指除操作变量以外，作用于对象并引起被控变量变化的一切因素；2．被控对象是指需要实现控制的设备、机器或生产过程，称为对象。

3．被控变量是指对象内要求保持给定数值的工艺变量称为被控变量。

8．给定值是被控变量的预定值称为给定值。

它反映的是工艺过程的具体要求。

9．操作变量是指受到控制装置操纵，用以使被控变量保持给定值的物料量或能量。

1．偏差产生的原因分为由于干扰导致实际值发生了变化；给定值发生了变；计量误差而引起的偏差三个方面。

2．控制通道是指控制作用到被控变量的信号联系，干扰通道是指干扰作用到被控变量的信号联系；2．K O的含义是被控变量的变化量与操作变量的变化之比；一般希望该值大一点；K f的含义是被控变量的变化量和扰动幅度之比；一般希望该值小一点；3．调节通道T o一般应合适；T f一般应越大。

3．纯滞后产生的原因是由于介质的输送或热的传递需要一段时间引起的；容量滞后产生的原因是一般是由物料传递需要通过一定阻力而引起的；5.基本控制规律通常包括双位控制，比例控制（P），积分控制（I），微分控制（D）；2.比例控制规律是研究具有比例控制规律的控制器；4.比例度δ越大表示比例控制作用越弱，δ越小表示比例控制作用越强；6.积分调节规律最大的优点是能够消除余差；8.积分速度k I含义是表示积分控制作用强弱的参数，k I越大表示积分作用控制越及时；9.微分时间T D含义是表示微分控制作用强弱的参数，T D越大表示微分作用微分作用越强；0.气动执行器分为两部分，分别为执行机构、控制机构；3.控制阀理想流量特性包括直线流量特性，等百分比流量特性，抛物线流量特性，快开特性；2.自动控制系统组成：自动化装置和受自动化装置控制的被控对象3.自动控制系统（自动化装置）是由检测元件和变送器；自动控制器；执行器；显示记录仪表四个部分组成的3.热电偶温度变送器与热电偶配合使用；热电阻温度变送器与热电阻配合使用。

1.描述对象特性的三个参数是指放大系数K，时间常数T，滞后时间τ；2.过渡过程的品质指标有衰减比，振荡周期或频率，余差，最大偏差或超调量，过渡时间。

引言流量计作为重要的计量控制仪表，在国民经济的发展中起着非常重要的作用。

流量计广泛应用于工业生产、农业生产、国防建设等各个领域，做好流量计量对提高生产效率、缓解能源危机、节约生产成本、提高产品质量、促进科学技术的进步、国防建设的发展、生活水平的提高都具有非常重要的作用。

随着我国能源危机和环境问题的严峻，流量计在工业生产和人民生活中的作用也越来越明显。

你知道我们常用的流量计有那些吗？你了解他们吗？今天和顺达就为大家介绍四种我们常用的流量计。

靶式流量计1、工作原理靶式流量计是一种节流变压降式流量计，它的工作原理为：在管道中同心地设置一圆形靶作为节流件，靶与管壁之间形成环行通流截面，流体在靶前后所形成的压差对靶形成一个推力，推力的大小与流体的动能（或流速大小）及靶面积的大小成正比。

作用于靶上的推力通过杠杆系统转变为力矩送到力平衡变送器，由其转变为电流信号之后输出，以达到测量流量的目的。

2、可测量介质气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等液体类：重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、液氧、凝胶、燃油、添加剂、清洗剂、船用油、化学试剂、煤油、甘油、水、硝酸、高沸点有机溶液、添加剂、酒精、油、乙烯、聚丙烯、甲笨等3、选型要点精密功能检查精度等级和功能根据测量要求和使用场合选择仪表精度等级，做到经济合算。

比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级;用于过程控制的场合，根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式靶式流量计。
