电磁阀-功能分类及型号选型方式

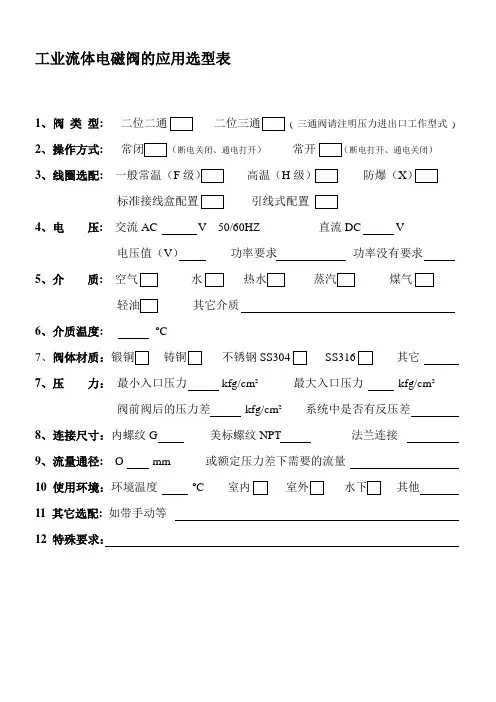

工业流体电磁阀的应用选型表
1、阀类型: 二位二通( 三通阀请注明压力进出口工作型式)
2、操作方式: 断电关闭、通电打开）常开断电打开、通电关闭）
3、线圈选配: 一般常温（F高温（H防爆（X
标准接线盒配置引线式配置
4、电压: 交流AC V 50/60HZ 直流DC V
电压值（V）功率要求功率没有要求
5、介质: 水煤气
其它介质
6、介质温度: ºC
7、阀体材质：不锈钢其它
7、压力：最小入口压力kfg/cm²最大入口压力kfg/cm²
阀前阀后的压力差kfg/cm²系统中是否有反压差
8、连接尺寸：内螺纹G 美标螺纹NPT 法兰连接
9、流量通径: Ø mm 或额定压力差下需要的流量
10 使用环境：环境温度ºC 室内其他
11 其它选配: 如带手动等
12 特殊要求：。

电磁阀一、电磁阀定义是用来控制流体的自动化基础元件，属于执行器，并不限于液和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的就控制了机械运动。

三、电磁阀分类1、电磁阀从原理上分为三大类：1.1直动式电磁阀工作原理：开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

1.2分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

1.3先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

工作特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：2.1直动膜片结构。

2.2分步直动膜片结构。

2.3先导膜片结构。

2.4直动活塞结构。

2.5分步直动活塞结构。

2.6先导活塞结构。

3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。

阀的选型1、形式选择根据使用要求与使用条件，选择阀的形式：直动式还是先导式；动作频率要求高时，结构应优选直动式电磁阀，电源优选交流（直动式电磁阀流体压力范围上限很高，但必须满足流体压差条件；先导式电磁阀在真空、负压、零压时能正常工作，但一般通径不超过25mm。

）2、控制方式选择根据使用的控制要求，选择阀的控制方式：气控、电控、人控或机械控制；3、阀的机能选择按工作要求选择阀的机能：两位两通、两位三通、两位五通、三位五通；或是中封式、中泄式、中间加压式等；4、型号规格选择根据使用流量要求选择阀的型号、规格大小；5、安装方式选择根据阀的安装要求选择安装方式：管接式、集装式；根据管道参数选择电磁阀的：通径规格(即DN)、接口方式（一般>DN50要选择法兰接口）6、电气参数选择根据实际使用要求选择阀的电气规格：电压、功率、出线形式。

电压规格应尽量优先选用AC220V、DC24较为方便根据持续工作时间长短来选择：常闭、常开、或可持续通电7、根据流体参数选择电磁阀的：材质、温度组8、根据持续工作时间长短来选择：常闭、常开、或可持续通电例1：一包装机器的某机构为实现一动作，选用型号为DNC-50-200的气缸，室内工作，每分钟要求工作至少30个循环，使用压力为0.5MPa，请选择可配合工作的电磁阀。

0.5MPa=5×105Pa=5bar 活塞杆直径为20mm解：1.求体积缸管体积= 横截面积×行程（伸出）=3.14×252×200= 392500 mm3 = 0.393L缸管体积= 面积×行程（缩回）=（3.14×252-3.14×102）×200= 329700 mm3 = 0.33L2.求耗气量一个循环内的耗气量Q = V ×（P + 1）= 0.393×（5+1）= 2.358LQ = V ×（P + 1）= 0.33×（5+1）= 1.98L3.求一分钟耗气量Qr = （2.358+1.98）×30= 4.338×30= 130.14L/Min可选用CV值大于0.13的电磁阀例2：某机构为实现某动作，选型号为CDM2B25-75的气缸，每分钟要求动作至少25个循环，使用压力为0.5MPa，试选择可配合工作的电磁阀。

电磁阀的选型和使用
一、类型选择
根据应用场景和需求，选择合适的电磁阀类型。

常见的电磁阀类型包括直动式、先导式、分步先导式、二位三通、三位三通等。

选择时需考虑工作压力、工作介质、电源条件等因素。

二、电源电压
根据产品规格和实际需要，选择合适的电源电压。

一般电磁阀的电源电压有110V、220V、380V等，选择时需注意
电压等级和频率是否符合产品要求。

三、线圈温度
电磁阀线圈的温度会影响阀门的性能和寿命。

在选择时，需要考虑线圈的耐温等级和实际工作温度，以确保电磁阀能够正常工作。

四、接管口径
根据实际需要，选择合适的接管口径。

电磁阀的接管口径需与管道口径相匹配，以保证流体的流畅通过。

五、工作压差
考虑工作压差对电磁阀的影响。

在选择时，需要了解阀门的工作压差范围，以确保阀门在正常工作压力下工作。

六、安装方式
根据实际需要，选择合适的安装方式。

电磁阀的安装方
式有多种，包括水平安装、垂直安装、侧装等，选择时需考虑安装空间和维修保养的便利性。

七、流体性质
考虑流体性质对电磁阀的影响。

不同的流体性质对阀门的材料和结构有不同的要求，选择时需了解流体的性质（如粘度、腐蚀性、颗粒物等），以选择合适的阀门型号。

八、附加功能
根据实际需要，选择附加功能。

一些电磁阀具有防爆、防水、防火等附加功能，选择时需考虑实际需求和使用环境，以确保阀门的安全性和可靠性。

ASCO_电磁阀选型指南引言：ASCO是一家全球领先的电磁阀制造商，其产品广泛应用于自动化控制系统中。

本文将为您介绍ASCO电磁阀选型的一般原则和注意事项，帮助您选择适合您应用需求的电磁阀。

一、了解应用需求：在选型之前，首先需要了解您的应用需求，包括工作介质、压力范围、温度范围、流量要求等。

这些信息将有助于确定电磁阀的材料选择和性能要求。

二、选择电磁阀类型：ASCO提供了多种类型的电磁阀，包括直动式电磁阀、弹簧复位式电磁阀、角位移电磁阀等。

根据应用需求选择适合的电磁阀类型。

1.直动式电磁阀：直动式电磁阀具有简单结构、可靠性高的特点。

适用于一般工作介质和中小流量场合。

根据工作原理的不同，直动式电磁阀又可分为两种类型：单向性和双向性。

在选择时，需要根据流体的流向确定所需的类型。

2.弹簧复位式电磁阀：弹簧复位式电磁阀适用于迅速切断工作介质流量的需求。

其具有高可靠性、快速响应的优点。

同时，由于采用了复位弹簧的设计，即使在气源中断的情况下也能保持阀门关闭状态。

3.角位移电磁阀：角位移电磁阀适用于大流量、高压力的场合。

其通过电机的转动来控制阀门的开合，具有响应速度快、换向灵活的特点。

但角位移电磁阀的结构比较复杂，维护和维修相对困难。

三、选择电磁阀材料：根据应用的工作介质和环境条件选择合适的电磁阀材料。

ASCO提供的电磁阀材料包括铜、不锈钢、铝合金等。

一般情况下，不锈钢是最常见的选择，因为它具有良好的耐腐蚀性能和强度。

四、选择电磁阀规格：根据应用的压力和流量要求选择合适的电磁阀规格。

ASCO的电磁阀规格包括DN15、DN20、DN25等，可根据具体需求进行选择。

五、选择电磁阀电压：根据应用的电源要求选择合适的电磁阀电压。

ASCO提供的电磁阀电压范围包括AC220V、AC110V、DC24V等。

需要注意的是，不同的电压对于电磁阀的开关速度和功耗有一定的影响。

六、考虑其他因素：在选择电磁阀时，还需要考虑其他因素，如防爆要求、密封性能、接口类型等。

ASCO_电磁阀选型指南ASCO电磁阀是一种常用的控制元件，广泛应用于工业自动化领域。

选择合适的ASCO电磁阀对于系统的性能和可靠性具有重要影响。

本文将介绍ASCO电磁阀的选型指南，以帮助读者正确选择适合自己应用的电磁阀。

首先，选型之前需要明确的是，ASCO电磁阀的工作条件和要求是什么。

这包括工作温度范围、工作压力范围、压力介质、流量要求等。

根据这些条件和要求，可以确定所需要的电磁阀的基本参数。

其次，需要了解ASCO电磁阀的类型和工作原理。

ASCO电磁阀主要有直动式和先导式两种类型。

直动式电磁阀是通过电磁铁直接驱动阀芯，先导式电磁阀是通过导向阀驱动阀芯。

直动式电磁阀的响应速度更快，但压力损失较大；而先导式电磁阀的压力损失较小，但响应速度较慢。

根据实际需求选择合适的类型。

再次，需要考虑ASCO电磁阀的电气特性和电源要求。

ASCO电磁阀通常有直流和交流两种供电方式，工作电压一般为24V、110V或220V。

此外，还需要注意电磁阀的保护等级和绝缘等级，以确保其在特定的环境下安全可靠地工作。

此外，还需要考虑ASCO电磁阀的连接方式和安装方式。

常见的连接方式有螺纹连接、法兰连接和插装式连接等，根据实际情况选择合适的连接方式。

安装方式包括立式安装、卧式安装和倾斜安装等，根据实际需求选择合适的安装方式。

最后，还需要考虑ASCO电磁阀的品牌和性价比。

ASCO是一家知名的电磁阀制造商，其产品具有较高的品质和可靠性。

但是，在选择时还需考虑价格等因素，尽量选择性价比较高的产品。

总之，正确选择ASCO电磁阀对于系统的性能和可靠性具有重要影响。

希望本文的选型指南能帮助读者正确选择适合自己应用的ASCO电磁阀。

电磁阀的选择方法电磁阀是一种常用的控制元器件，广泛应用于工业自动化控制系统中。

选择适合的电磁阀对于系统的稳定运行和性能提升至关重要。

本文将介绍电磁阀的选择方法，包括以下几个方面：1.工作条件在选择电磁阀时，首先需要了解工作条件，包括介质的性质（如水、空气、油等）、温度、压力等。

选择电磁阀时，需要确保其能够适应所处环境的工作条件，以保证其正常工作和使用寿命。

2.控制方式电磁阀可以分为直动式和导向式两种控制方式。

直动式电磁阀通过线圈产生的磁场直接驱动活塞或阀芯工作，其结构简单，响应速度快，适用于小流量和小口径的控制；导向式电磁阀通过磁场使阀芯移动，驱动大流量和大口径的阀门工作。

根据系统的实际需求选择合适的控制方式。

3.电磁阀类型根据不同的应用场景和控制要求，选择合适的电磁阀类型。

常见的电磁阀有两/三通电磁阀、常闭/常开电磁阀、分体式/集成式电磁阀等。

通过了解系统的结构和工作要求，选用适合的电磁阀类型，提高系统的可靠性和性能。

4.电磁阀参数根据安装位置、介质流量、工作压力等参数选择适合的电磁阀。

首先要确定电磁阀的口径，通常选择口径略大于介质流量要求的电磁阀，以确保流体通畅；其次，根据工作压力选择电磁阀的压力等级，过高或者过低的压力都会影响电磁阀性能；同时，还需考虑电磁阀的工作温度范围，以确保其能够适应所处环境的温度要求。

5.电磁阀特性根据系统的控制要求，选择合适的电磁阀特性。

常见的特性有快速开关、调节流量、双向控制、排气等。

根据实际需求选择适合的特性，提高系统的控制灵活度和运行效率。

6.品牌和质量7.价格和售后服务考虑到成本和预算，选择合适的价格范围内的电磁阀。

同时，也要关注售后服务，了解厂家提供的产品保修期、维修服务等。

总之，在选择电磁阀时，需要综合考虑工作条件、控制方式、类型、参数、特性、品牌和质量、价格和售后服务等因素。

通过合理选择，可以提高系统的可靠性、稳定性和性能，满足实际工程的要求。

电磁阀的分类说明电磁阀是一种常见的电气控制元件，能够通过控制电磁铁的工作状态来实现对流体介质的控制。

根据不同的控制要求和工作场合，电磁阀可分为多种类型，下面就来逐一介绍。

分类一：按动作方式区分按照电磁阀的动作方式，可将其分为两大类：直动式电磁阀直动式电磁阀是指电磁铁在受到电力激励时直接将阀门芯连通介质的腔体移动，从而达到开启、关闭介质流动的目的。

它的结构简单、易于维护，且操作迅速可靠，适用于大多数工业现场。

直动式电磁阀可以根据阀门芯的数量分为单通道和多通道两类，单通道的一般用于控制一条流路，多通道则可以同时控制多条流路。

导向式电磁阀导向式电磁阀是指电磁铁的动作不直接控制阀门芯，而是通过改变阀门芯位置来改变介质流通情况的一种电磁阀。

它由电磁铁、导向管、阀门芯、弹簧和流体通道等组成，具有操作灵活、响应迅速、流量体积小等特点，适用于控制液体、气体及蒸汽等流体介质。

分类二：按控制介质区分按照电磁阀控制的介质不同，可将其分为多种类型：液体电磁阀液体电磁阀是一种专门控制液体介质的电磁阀，广泛应用于各种配送系统、计量系统、消防系统等。

液体电磁阀可分为普通型、高温型、腐蚀型、防爆型和无水间歇型等。

气体电磁阀气体电磁阀是一种专门控制气体介质的电磁阀，广泛应用于燃气、空调、氧气等工业系统和器械中。

气体电磁阀也可分为普通型、高温型、防爆型、钠灯型和无水间歇型等。

蒸汽电磁阀蒸汽电磁阀是一种专门控制蒸汽介质的电磁阀，使用电磁阀控制的蒸汽介质，可以在各种加热设备及工业流程中起到很好的控制效果。

蒸汽电磁阀通常分为普通型、高温型、腐蚀型和防爆型等。

真空电磁阀真空电磁阀是专门控制真空管道的电磁阀，它具有适应性广、安装方便、开启迅速等特点，可用于真空吸取或真空排放设备中。

分类三：按工作方式区分按照电磁阀的工作方式，可以将其分为以下几类：直通式电磁阀直通式电磁阀是指其介质进出口处在同一轴线上的电磁阀，它能够快速控制介质的流通方向，是一种操作灵活、迅速的电磁阀。

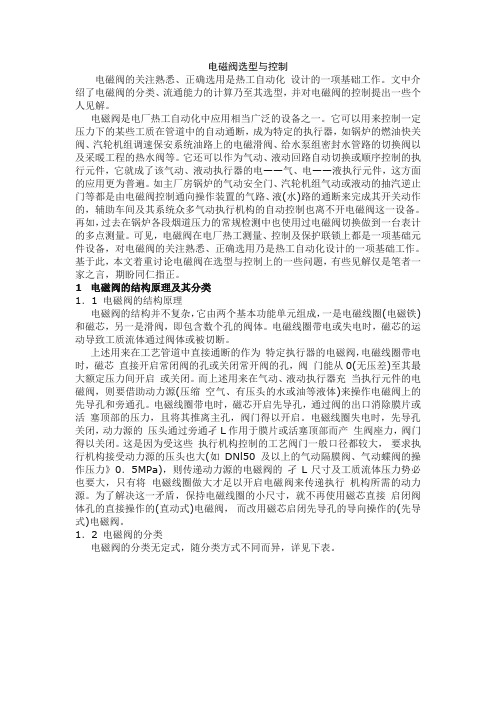

电磁阀选型与控制电磁阀的关注熟悉、正确选用是热工自动化设计的一项基础工作。

文中介绍了电磁阀的分类、流通能力的计算乃至其选型，并对电磁阀的控制提出一些个人见解。

电磁阀是电厂热工自动化中应用相当广泛的设备之一。

它可以用来控制一定压力下的某些工质在管道中的自动通断，成为特定的执行器，如锅炉的燃油快关阀、汽轮机组调速保安系统油路上的电磁滑阀、给水泵组密封水管路的切换阀以及采暖工程的热水阀等。

它还可以作为气动、液动回路自动切换或顺序控制的执行元件，它就成了该气动、液动执行器的电——气、电——液执行元件，这方面的应用更为普遍。

如主厂房锅炉的气动安全门、汽轮机组气动或液动的抽汽逆止门等都是由电磁阀控制通向操作装置的气路、液(水)路的通断来完成其开关动作的，辅助车间及其系统众多气动执行机构的自动控制也离不开电磁阀这一设备。

再如，过去在锅炉各段烟道压力的常规检测中也使用过电磁阀切换做到一台表计的多点测量。

可见，电磁阀在电厂热工测量、控制及保护联锁上都是一项基础元件设备，对电磁阀的关注熟悉、正确选用乃是热工自动化设计的一项基础工作。

基于此，本文着重讨论电磁阀在选型与控制上的一些问题，有些见解仅是笔者一家之言，期盼同仁指正。

1 电磁阀的结构原理及其分类1．1 电磁阀的结构原理电磁阀的结构并不复杂，它由两个基本功能单元组成，一是电磁线圈(电磁铁)和磁芯，另一是滑阀，即包含数个孔的阀体。

电磁线圈带电或失电时，磁芯的运动导致工质流体通过阀体或被切断。

上述用来在工艺管道中直接通断的作为特定执行器的电磁阀，电磁线圈带电时，磁芯直接开启常闭阀的孔或关闭常开阀的孔，阀门能从0(无压差)至其最大额定压力间开启或关闭。

而上述用来在气动、液动执行器充当执行元件的电磁阀，则要借助动力源(压缩空气、有压头的水或油等液体)来操作电磁阀上的先导孔和旁通孔。

电磁线圈带电时，磁芯开启先导孔，通过阀的出口消除膜片或活塞顶部的压力，且将其推离主孔，阀门得以开启。

气动电磁阀型号一、引言气动电磁阀是一种将气动信号转换为电磁信号控制的装置，被广泛应用于各种工业自动化系统中。

在工业生产中，气动电磁阀起着举足轻重的作用，所以了解不同型号的气动电磁阀对于工程师和技术人员来说至关重要。

本文将介绍几种常见的气动电磁阀型号，以及它们的特点和应用领域。

二、型号一：2V025-082V025-08是一种常见的2位2通单控电磁阀。

其指的是：2位表示有两个工作位置，即开和关；2通表示有两个通道，即一个通道用于气体的进出，另一个通道用于控制，也就是开关控制信号；单控表示只有一个控制口。

2V025-08的工作压力范围为0-0.8MPa，适用介质为气体、水、油等。

该型号的电磁阀广泛应用于气动系统、液压系统、冷却设备等领域。

三、型号二：3V210-083V210-08是常用的3位2通单控电磁阀。

与2V025-08相比，除了控制口数量不同外，其余参数类似。

3位表示有三个工作位置，分别是常闭位、常开位和中位。

这种阀门在控制气体流向或者合并气体流向时非常有效。

3V210-08电磁阀也具有0-0.8MPa的工作压力范围和适用于气体、水、油等介质。

它广泛用于包装机械、汽车制造、纺织印染、化工等行业。

四、型号三：4V210-084V210-08是3位5通的单控电磁阀，也是一种常用的气动电磁阀型号。

3位5通表示有三个工作位置，其中一个为中位，另外两个可分别连接两个气源。

而5通表示有五个通道，其中两个是进气口，两个是排气口，另一个是控制口。

4V210-08电磁阀的工作压力范围同样为0-0.8MPa，适用介质为气体、水、油等。

它常用于冶金、石化、食品加工等领域。

五、型号四：4V310-104V310-10是一种3位5通的双控电磁阀，相较于4V210-08来说，最主要的区别就是4V310-10具有两个控制口。

这种设计使它能够实现更复杂的控制功能。

4V310-10电磁阀的工作压力范围为0-1.0MPa，适用介质同样为气体、水、油等。

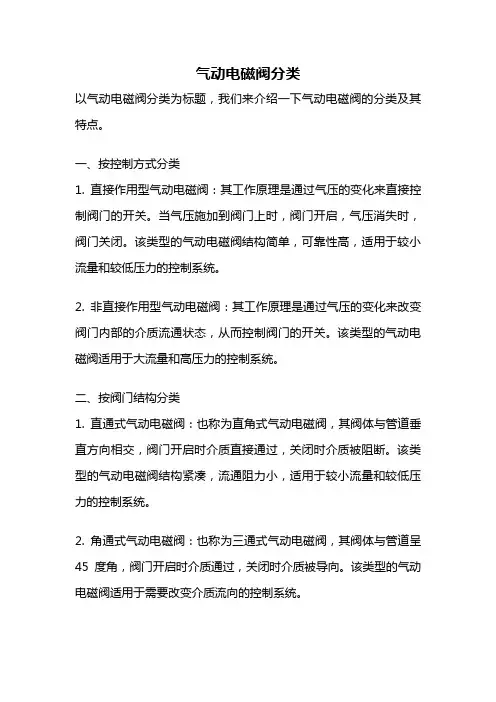

气动电磁阀分类以气动电磁阀分类为标题，我们来介绍一下气动电磁阀的分类及其特点。

一、按控制方式分类1. 直接作用型气动电磁阀：其工作原理是通过气压的变化来直接控制阀门的开关。

当气压施加到阀门上时，阀门开启，气压消失时，阀门关闭。

该类型的气动电磁阀结构简单，可靠性高，适用于较小流量和较低压力的控制系统。

2. 非直接作用型气动电磁阀：其工作原理是通过气压的变化来改变阀门内部的介质流通状态，从而控制阀门的开关。

该类型的气动电磁阀适用于大流量和高压力的控制系统。

二、按阀门结构分类1. 直通式气动电磁阀：也称为直角式气动电磁阀，其阀体与管道垂直方向相交，阀门开启时介质直接通过，关闭时介质被阻断。

该类型的气动电磁阀结构紧凑，流通阻力小，适用于较小流量和较低压力的控制系统。

2. 角通式气动电磁阀：也称为三通式气动电磁阀，其阀体与管道呈45度角，阀门开启时介质通过，关闭时介质被导向。

该类型的气动电磁阀适用于需要改变介质流向的控制系统。

3. 止回式气动电磁阀：也称为单向式气动电磁阀，其阀体内部设有止回阀，防止介质倒流。

该类型的气动电磁阀适用于需要防止逆流的控制系统。

三、按介质分类1. 液体气动电磁阀：适用于液体介质的控制系统，如水、油等。

2. 气体气动电磁阀：适用于气体介质的控制系统，如气体、蒸汽等。

四、按控制功能分类1. 通断型气动电磁阀：也称为二位二通气动电磁阀，其工作状态只有两种，即开启和关闭。

该类型的气动电磁阀结构简单，控制可靠，适用于简单的通断控制系统。

2. 调节型气动电磁阀：也称为二位三通或二位四通气动电磁阀，其工作状态有三种或四种，可以调节介质的流量或流向。

该类型的气动电磁阀适用于需要调节控制的系统。

气动电磁阀根据不同的分类方式，可以满足不同控制系统的需求。

在选择气动电磁阀时，需要根据实际应用场景和控制要求进行合理选择，以保证系统的正常运行和稳定性。

气动电磁阀的分类气动电磁阀是一种常用的自动控制元件，广泛应用于工业自动化领域。

根据其不同的分类标准，可以将气动电磁阀分为多个类型。

一、按工作方式分类1. 直动式气动电磁阀：直动式气动电磁阀的工作原理是通过电磁力作用，使电磁铁的活动铁芯与阀芯直接连接，实现阀芯的开启和关闭。

这种气动电磁阀结构简单，响应速度快，适用于中小流量场合。

2. 弹簧复位式气动电磁阀：弹簧复位式气动电磁阀通过电磁力作用，使阀芯与活动铁芯连接，实现阀芯的开启，当电磁力消失时，弹簧的作用使阀芯恢复原位，实现阀芯的关闭。

这种气动电磁阀结构简单可靠，适用于要求关闭速度较快的场合。

3. 气动驱动式气动电磁阀：气动驱动式气动电磁阀通过气源推动阀芯的运动，实现阀芯的开启和关闭。

这种气动电磁阀结构复杂，但可以实现大流量的控制。

二、按阀体结构分类1. 直通式气动电磁阀：直通式气动电磁阀的阀体内部是一条直通通道，当电磁铁通电时，阀芯与阀座分离，介质可以通过；当电磁铁断电时，阀芯与阀座接触，介质被截断。

这种气动电磁阀适用于中小流量场合。

2. 角式气动电磁阀：角式气动电磁阀的阀体内部是一个转角通道，当电磁铁通电时，阀芯与阀座分离，介质可以通过；当电磁铁断电时，阀芯与阀座接触，介质被截断。

这种气动电磁阀适用于大流量场合。

3. 多通式气动电磁阀：多通式气动电磁阀的阀体内部有多个通道，可以实现多个管路的控制。

这种气动电磁阀适用于需要多个管路同时控制的场合。

三、按控制方式分类1. 二位二通气动电磁阀：二位二通气动电磁阀有两个工作状态，分别是开启和关闭。

通过电磁铁的通断控制，实现阀芯的开启和关闭。

这种气动电磁阀适用于简单的开关控制场合。

2. 三位二通气动电磁阀：三位二通气动电磁阀有三个工作状态，分别是正常通道、反通道和关闭。

通过电磁铁的通断和阀芯的位置控制，实现介质的正常流通、反向流通和截断。

这种气动电磁阀适用于需要正反流控制的场合。

3. 三位三通气动电磁阀：三位三通气动电磁阀有三个工作状态，分别是正常通道、反通道和关闭。

气动电磁阀的选型一、根据压力参数选择电磁阀的：原理和结构品种1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。

2、工作压差：小于等于零的必须选用直动式或分步直接式。

最低工作压差在0.04Mpa以上是可选用间接先导式；抽真空或虹吸管路要选用真空电磁阀。

3、压力范围：应选择在电磁阀允许范围之内，一般工作压力大于1Mpa选活塞结构的可靠耐用。

小于1.0Mpa选用膜片结构的则较省钱。

二、根据介质参数选择电磁阀的：材质、温度组1、腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介质必须选用隔离膜片式，如：OK69。

中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。

氨用阀则不能采用铜材。

用于制酒、牛奶工艺管道的则要采用食品级不锈钢材质电磁阀。

2、电源电压选择（1）、根据供电电源种类，分别选用交流和直流电磁阀。

一般来说交流电源取用方便。

（2）、电压规格用尽量优先选用AC220V、DC24V。

（3）、电源电压波动通常交流选用+%10%.-15%，直流允许±%10左右，如若超差，须取稳压措施或提出特殊订货要求。

（4）、应根据电源容量选择额定电流和消耗功率。

须注意交流起动时VA值较高，在容量不足时应优先选用间接导式电磁阀。

3、介质状态：大至有气态，液态或混合状态，对此要选用不同品种的电磁阀，即用于气体或用于液体不同介质，介质形态要注明，否则不利于阀的性能稳定。

4、介质粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。

5、介质清洁度：介质若含少量微小杂质时可选膜片结构的，但如果杂质较大、较多时应在电磁阀前安装过滤器。

三、根据管道参数选择电磁阀的：通径尺寸（即DN）、接口方式。

1、确定通径尺寸最简便的方法是直接按照现场管道内径尺寸来定即可。

或者根据现场管道内介质流量的。

大小来同本公司电磁阀的Kv值对照确定。

2、接口方式，一般＞DN50要选择法兰接口，≤DN50则可根据用户自由选择。

电磁阀的分类说明宝帝流体德国BURKERT电磁阀6013系列品介绍6013基于一份模块化的概念包含三大基本要素:阀体、推动—在线圈及标准电缆插头。

这种阀门总成包含的一个了身体,电枢的向导管中含有的柱塞,密封和弹簧附呈。

线圈受到上推下去的指南管,从而与外界隔绝的介质。

只有在媒介接触阀门内部构件的和身体。

多种可供选择的管道和孔尺寸供给了依据。

阀体料子是黄铜。

全部阀门都有高品质FKM密封圈标准。

多重流形5W—versions流形安装应100%反复评头论足。

8W—versions都应当限制60%的责任周期,计算时间30分钟。

压力港口的流形上刻着P（R）,排气口与（B）。

只有仿佛港口可以耦合在一起。

在一个3/2—way阀门类型6014电路功能的C也可以可加装相对应的,假如应用压力对应到阀门上。

未使用的连接应插（见附件）。

流形可耦合使用特别的push—fito形环连接在一起的乳头为连接的压力以及P（R）。

以这种方式流形连接在一起应当是什么安全地安装。

EC符合性声明我们在此声明,该产品的名称我EEx装置II2G/II—ApprovalPTB二维附件1ATEX2101充足要求的指示中指定的委员会approxi—交配成员国的法律。

低压指令（LVD）（2023/95/EC）89/336电磁兼容（EEC）指令指令（94/9ATEX/EC）下列标准被用来评估你的产品有关的符合性用低压指令（2023/95/EC）:EN50178:1997用于电力电子设备的安装EN60730—1：2000/A16:2023自动化电气掌控家用和仿佛用途第1部分:一般要求60730—2—EN8：2023/修改1:2023自动化电气掌控家用和仿佛用途2—部分:特别要求电歌剧—泰德的水阀,包含机械的要求EN60664—1:2023设备在低压绝缘搭配系统—1部分:原则、要求和测试EN60204—1:2023电气设备安全的机械的机器第1部分:一般要求EN60529:1991/A1：2000所供给的保护度罩（IP代码）额外的需求为电磁阀:DINVDE0580：2000电磁设备和部件—一般规格下列标准被用来评估你的产品有关Direc—在电磁兼容（89/336保守/EEC）: 宝帝流体德国BURKERT电磁阀6013系列品介绍正确使用该装置只能用于显示章中的应用操作条件,只有在连接装置与第三方设备或部件推举或经德国宝得。

电磁阀分类电磁阀是关键部件，在工业生产中起着重要作用。

电磁阀的种类繁多，在市场上可以根据应用环境及产品特点分成多种类型。

下面就电磁阀的特点及各类电磁阀的分类进行详细的介绍。

一、电磁阀的特点1.节能：电磁阀是由电源供电，利用电磁力作用使控制件进行控制，无需机械传动部件，真正实现了动力与信号直接转化，没有摩擦磨损损失，因此能极大的节约能源，提高工作效率。

2.稳定可靠：电磁阀具有部件拆卸简单，无机械磨损，开关可靠，维护保养方便等特点，因此在工业自动化中应用越来越广泛，并得到良好的反馈。

二、电磁阀的分类1.按电源分类：根据电磁阀的电源可分为直流电磁阀和交流电磁阀。

2.按动作方式分类：根据电磁阀的动作方式可分为单向电磁阀和双向电磁阀。

3.按动作时间分类：根据电磁阀的动作时间可分为瞬态电磁阀和常态电磁阀。

4.按启闭件分类：根据电磁阀的启闭件可分为球阀电磁阀，蝶阀电磁阀等。

5.按介质分类：根据电磁阀的介质可分为气动电磁阀，液动电磁阀，真空电磁阀和温度、压力等特殊电磁阀。

三、电磁阀的应用电磁阀应用广泛，可以用于汽车、化工、水泵、空调、洗衣机、供暖系统、管道系统、冷却系统等各种系统。

如汽车空调电磁阀能实现汽车空调系统的一些控制功能，例如通风、降温、制冷等；而真空电磁阀在真空增压系统中的应用，如清洗真空系统，调节真空压力、调节真空流量；再如气动电磁阀可用于液压系统进行高低压切换调节，流量调节，液动防爆，液密室温控等。

四、电磁阀的安全技术电磁阀的安全操作非常重要，一般有以下几点需要注意：1.在安装前要检查电磁阀的外观，查看电磁阀上标识的各项技术参数是否符合实际情况。

2.检查电压是否符合规定，若电压不符合，要及时停止供电，补充电磁阀的正确电压。

3.在操作前要检查电磁阀的电磁衔接是否正确，若电气衔接正确则可正常操作电磁阀。

4.确保电磁阀的环境温度符合标准要求，以免影响电磁阀的正常使用。

5.正确安装电磁阀，确定电磁阀的接地方式，保证电磁阀的安全稳定性。

电磁阀分类直动式电磁阀是最常用的电磁阀，由电磁阀本体、磁芯、阀瓣和一个弹簧等部件组成。

当电磁阀接收到电源时，电磁阀的磁芯会受到电磁力的作用，磁芯的动作会将阀瓣推开，从而使流体从一端流向另一端，当断开电源时，由阀瓣弹簧的作用，阀瓣又会返回原来的位置，从而关闭流体的通路。

2.回转式电磁阀回转式电磁阀也叫蜗轮蜗杆电磁阀，是一种特殊型号的电磁阀。

它由电磁阀本体、磁芯、蜗轮、蜗杆、阀瓣等部件组成。

由于蜗轮蜗杆具有旋转的作用，当电磁阀接收到电源时，磁芯会受到电磁力的作用，磁芯的动作会带动蜗轮的旋转，蜗轮的旋转又会带动蜗杆的运动，从而使阀瓣推开，从而使流体从一端流入另一端。

3.后接式电磁阀后接式电磁阀是一种特殊的电磁阀，它具有比其他电磁阀更小的体积和更高的效率。

它由电磁阀本体、磁芯、管状阀座和阀瓣等部件组成。

当电磁阀接收到电源时，磁芯会受到电磁力的作用，磁芯的动作会使阀瓣推开，从而使流体从一端流入另一端。

二、按动作类型分类1.单动式电磁阀单动式电磁阀也称为单作用电磁阀，它一次只能执行一种动作，即打开或关闭。

它在接收到电源信号的时候可以打开，断开电源信号的时候可以关闭。

2.双动式电磁阀双动式电磁阀也称为双作用电磁阀，它一次可以执行两种动作，即打开或关闭。

它在接收到电源信号A时可以打开，接收到电源信号B时可以关闭，当接收到电源信号C时又可以打开，接收到电源信号D时又可以关闭。

三、按用途分类1.气动电磁阀气动电磁阀是一种用于控制空气流体的电磁阀。

它由电磁阀本体、磁芯、阀瓣等部件组成。

当电磁阀接收到电源信号时，电磁阀的磁芯会接受到电磁力的作用，磁芯的产生的作用会使阀瓣推开，从而使控制的空气流量从一端流向另一端，当断开电源信号时，接受到电磁力的作用，磁芯的产生的作用会使阀瓣关闭，从而控制空气流量的流向。

2.液动电磁阀液动电磁阀是用来控制液体流体的电磁阀，它具有特殊的液体密封能力和良好的液动密封性能，以保证液体流量的精确控制。

电磁阀的种类及应用电磁阀是一种控制流体流动的装置，利用电磁力使阀芯或阀板进行运动，从而打开或关闭阀门。

根据不同的工作方式和应用场景，电磁阀可以分为多种类型，本文将对常见的电磁阀种类及其应用进行介绍。

1. 直动式电磁阀直动式电磁阀是最常见的一种电磁阀。

其结构简单，具有较小的体积和较高的灵敏度。

直动式电磁阀分为常闭和常开两种类型。

常闭电磁阀在无电流驱动时处于关闭状态，施加电流才能打开阀门；常开电磁阀则正好相反，在无电流时阀门处于打开状态，施加电流才能闭合阀门。

直动式电磁阀广泛应用于液体和气体的控制系统中，如供水系统、燃气系统、空调系统等。

2. 内导型电磁阀内导型电磁阀的特点是磁线圈内有一个导向管，磁铁周围的磁场仅作用于阀芯。

内导型电磁阀的阀芯通过磁铁的磁场移动来控制流体的通断。

它具有响应速度快、体积小、可靠性高等优点。

因此，内导型电磁阀广泛应用于高频率、高精度控制和小流量控制的场合，如医疗装置、分析仪器等。

3. 行程型电磁阀行程型电磁阀是一种通过移动磁铁实现阀芯运动的电磁阀。

行程型电磁阀的优点是开启和关闭阀门更为迅速，适用于高频率控制。

行程型电磁阀广泛应用于气动系统和流体控制系统中，如汽车发动机控制系统、空气调节系统。

4. 锁定型电磁阀锁定型电磁阀是一种特殊的电磁阀，它在持续通电或断电的状态下能够保持阀门的开或闭状态。

这种电磁阀适用于用户需要长时间保持阀门状态的场合，如冷库门、船舶舱门等。

5. 防爆型电磁阀防爆型电磁阀主要应用于易燃易爆场所，防止因电火花引起的爆炸事故。

这种电磁阀在设计上采用了防爆结构，通过在阀门和电磁部分之间设置爆炸保护的结构，使得电磁阀在使用时不会产生电弧、火花等。

6. 比例电磁阀比例电磁阀根据控制信号的大小，能够精确调节流体的流量。

它通过控制电磁驱动阀门开度来实现对流体的调节。

比例电磁阀常用于对压力、流量、温度等参数有要求的系统中，如工业自动化控制系统、液压系统等。

7. 多通电磁阀多通电磁阀是一种具有多个进出口的电磁阀，可以实现复杂的流体控制。
