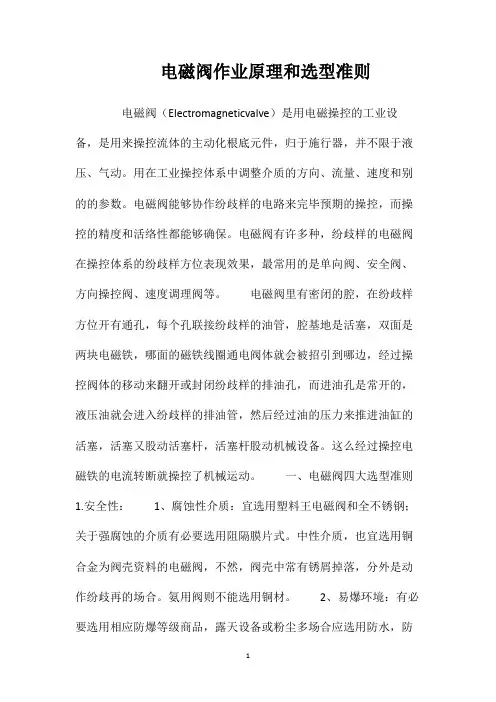

电磁阀作业原理和选型准则电磁阀（Electromagneticvalve）是用电磁操控的工业设备，是用来操控流体的主动化根底元件，归于施行器，并不限于液压、气动。

用在工业操控体系中调整介质的方向、流量、速度和别的的参数。

电磁阀能够协作纷歧样的电路来完毕预期的操控，而操控的精度和活络性都能够确保。

电磁阀有许多种，纷歧样的电磁阀在操控体系的纷歧样方位表现效果，最常用的是单向阀、安全阀、方向操控阀、速度调理阀等。

电磁阀里有密闭的腔，在纷歧样方位开有通孔，每个孔联接纷歧样的油管，腔基地是活塞，双面是两块电磁铁，哪面的磁铁线圈通电阀体就会被招引到哪边，经过操控阀体的移动来翻开或封闭纷歧样的排油孔，而进油孔是常开的，液压油就会进入纷歧样的排油管，然后经过油的压力来推进油缸的活塞，活塞又股动活塞杆，活塞杆股动机械设备。

这么经过操控电磁铁的电流转断就操控了机械运动。

一、电磁阀四大选型准则1.安全性：1、腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；关于强腐蚀的介质有必要选用阻隔膜片式。

中性介质，也宜选用铜合金为阀壳资料的电磁阀，不然，阀壳中常有锈屑掉落，分外是动作纷歧再的场合。

氨用阀则不能选用铜材。

2、易爆环境：有必要选用相应防爆等级商品，露天设备或粉尘多场合应选用防水，防尘种类。

3、电磁阀公称压力应逾越管内最高作业压力。

2.适用性：1、介质特性1）质气，液态或混合状况别离选用纷歧样种类的电磁阀；2）介质温度纷歧样规范商品，不然线圈会烧掉，密封件老化，严峻影响寿数命；3）介质粘度，通常在50cSt以下。

若逾越此值，通径大于15mm时，用多功用电磁阀；通径小于15mm时，用高粘度电磁阀。

4）介质清洁度不高时都应在电磁阀前配装反冲过滤阀，压力低时，可选用直动膜片式电磁阀；5）介质假定定向流转，且不容许倒流，需用双向流转；6）介质温度应选在电磁阀容许计划以内。

2、管道参数1）依据介质流向恳求及管道联接办法挑选阀门通口及类型；2）依据流量和阀门Kv值选定公称通径，也可选同管道内径；3）作业压差：最低作业压差在0.04Mpa以上是可选用直接先导式；最低作业压差挨近或小于零的有必要选用直动式或分步直接式。

电磁阀一、电磁阀定义是用来控制流体的自动化基础元件，属于执行器，并不限于液和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的就控制了机械运动。

三、电磁阀分类1、电磁阀从原理上分为三大类：1.1直动式电磁阀工作原理：开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

1.2分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

1.3先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

工作特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：2.1直动膜片结构。

2.2分步直动膜片结构。

2.3先导膜片结构。

2.4直动活塞结构。

2.5分步直动活塞结构。

2.6先导活塞结构。

3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。

电磁阀是⽤电磁控制的⼯业设备，在⼯业控制系统中调整介质的⽅向、流量、速度和其他的参数。

针对电磁阀的特点，电磁阀应该如何选型？为了延长电磁阀寿命，⼜该如何保养维护呢？电磁阀结构原理（1.阀体 2.进⽓⼝3.出⽓⼝4.导线5.柱塞）看了动态图之后，是不是发现电磁阀的⼯作原理⾮常的简单呢！电磁阀未上电时，阀针在弹簧的作⽤下，将阀体的通道赌住，电磁阀处于截⽌状态。

当线圈接通电源时，线圈产⽣磁⼒，阀⼼克服弹簧⼒向上提起，阀内通道打开，电磁阀处于导通状态。

电磁阀分类国内外的电磁阀从原理上分为三⼤类(即：直动式、分步直动式、先导式)，⽽从阀瓣结构和材料上的不同与原理上的区别⼜分为六个分⽀⼩类(直动膜⽚结构、分步膜⽚结构、先导式膜⽚结构、直动活塞结构、分步活塞结构、先导活塞结构) 。

现在从简介、原理、特点三⽅⾯做了⼀个总结。

直动式电磁阀简介：有常闭型和常开型⼆种。

常闭型断电时呈关闭状态，当线圈通电时产⽣电磁⼒，使动铁芯克服弹簧⼒同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁⼒消失，动铁芯在弹簧⼒的作⽤下复位，直接关闭阀⼝，介质不通。

结构简单，动作可靠，在零压差和微真空下正常⼯作。

常开型正好相反。

如⼩于φ6流量通径的电磁阀。

原理：常闭型通电时，电磁线圈产⽣电磁⼒把敞开件从阀座上提起，阀门打开；断电时，电磁⼒消失，弹簧把敞开件压在阀座上，阀门敞开。

（常开型与此相反）特点：在真空、负压、零压时能正常⼯作，但通径⼀般不超过25mm。

分步直动式电磁阀简介：这种阀采⽤⼀次开阀和⼆次开阀连在⼀体，主阀和导阀分步使电磁⼒和压差直接开启主阀⼝。

当线圈通电时，产⽣电磁⼒使动铁芯和静铁芯吸合，导阀⼝开启⽽导阀⼝设在主阀⼝上，且动铁芯与主阀芯连在⼀起，此时主阀上腔的压⼒通过导阀⼝卸荷，在压⼒差和电磁⼒的同时作⽤下使主阀芯向上运动，开启主阀介质流通。

当线圈断电时电磁⼒消失，此时动铁芯在⾃重和弹簧⼒的作⽤下关闭导阀孔，此时介质在平衡孔中进⼊主阀芯上腔，使上腔压⼒升⾼，此时在弹簧复位和压⼒的作⽤下关闭主阀，介质断流。

电磁阀工作原理纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。

（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。

二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。

三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。

特点：体积小，功率低，但介质压差围受限，必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。

电磁阀工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。

（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。

二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。

三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。

特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

电磁阀结构原理以及选型原则
电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。

电磁阀的结构原理
1.阀体
2.进气口
3.出气口
4.导线
5.柱塞
电磁阀原理上分为三大类：直动式、分步直动式、先导式。

而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

一直动式电磁阀
有常闭型和常开型二种。

常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。

结构简单，动作可靠，在零压差和微真空下正常工作。

常开型正好相反。

如小于φ6流量通径的电磁阀。

原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。

（常开型与此相反）
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

二分步直动式电磁阀
这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。

当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。

当线圈断电时电磁力消失，此时。

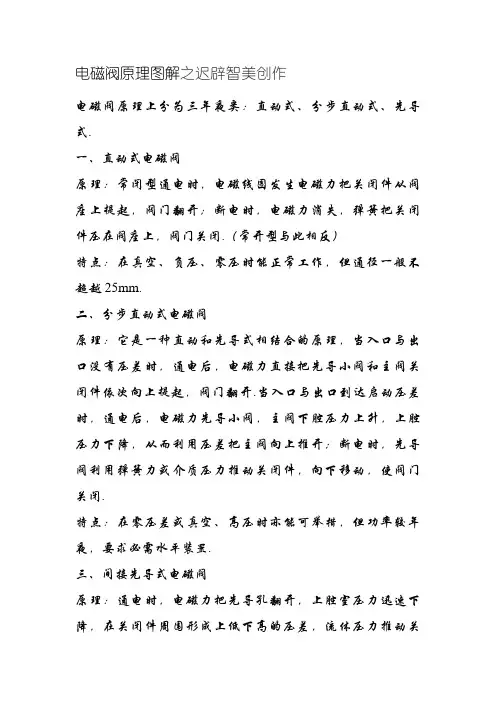

电磁阀原理图解之迟辟智美创作电磁阀原理上分为三年夜类：直动式、分步直动式、先导式.一、直动式电磁阀原理：常闭型通电时，电磁线圈发生电磁力把关闭件从阀座上提起，阀门翻开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭.（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超越25mm.二、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门翻开.当入口与出口到达启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭.特点：在零压差或真空、高压时亦能可举措，但功率较年夜，要求必需水平装置.三、间接先导式电磁阀原理：通电时，电磁力把先导孔翻开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门翻开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门.特点：体积小，功率低，流体压力范围上限较高，可任意装置(需定制)但必需满足流体压差条件工作原理电磁阀里有密闭的腔，在分歧位置开有通孔，每个孔连接分歧的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭分歧的排油孔，而进油孔是常开的，液压油就会进入分歧的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带念头械装置.这样通过控制电磁铁的电流通断就控制了机械运动.二位二通电磁阀二位三通电磁阀二位四通电磁阀三位三通电磁阀三位四通电磁阀管道联系式电磁阀直接控制式电磁阀。

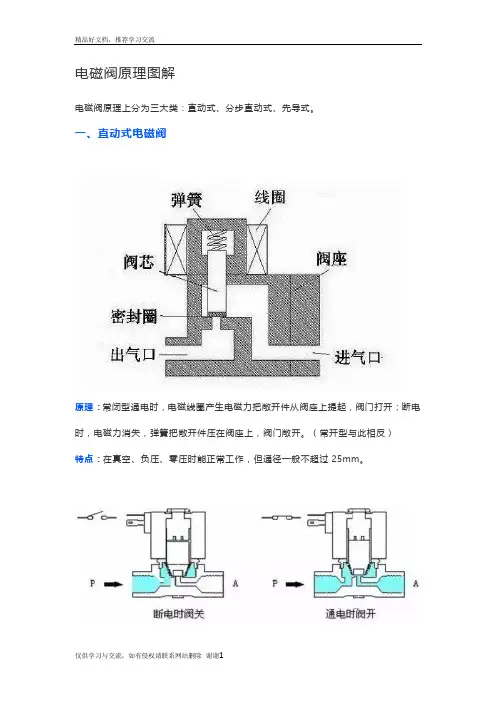

电磁阀原理图解电磁阀原理上分为三大类：直动式、分步直动式、先导式。

一、直动式电磁阀原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。

（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

二、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

三、间接先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。

特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。

这样通过控制电磁铁的电流通断就控制了机械运动。

二位二通电磁阀二位三通电磁阀二位四通电磁阀三位三通电磁阀三位四通电磁阀管道联系式电磁阀直接控制式电磁阀压力容器安全管理制度一、压力容器安全管理各级主要责任人员的职责(一)主管设备负责人(或主要技术负责人)的职责1、认真学习国家有关的方针政策，以指导自己的工作，组织贯彻执行国家或上级主管部门关于设备管理方面的条例和有关压力容器使用管理的规程、规章或规定及有关指示和要求。

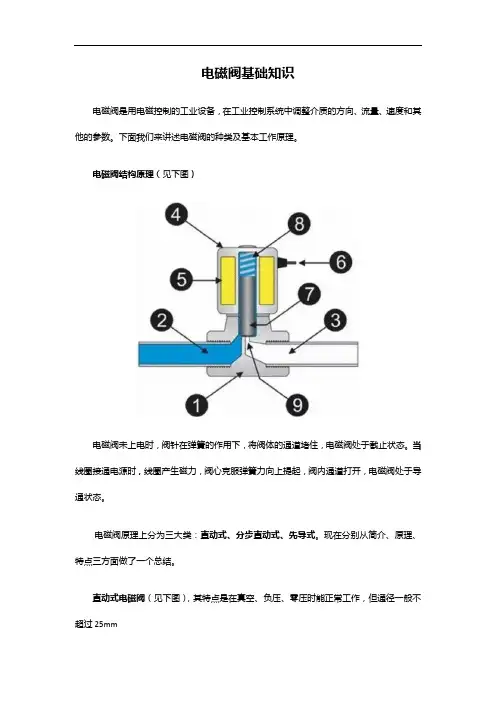

电磁阀基础知识电磁阀是用电磁控制的工业设备，在工业控制系统中调整介质的方向、流量、速度和其他的参数。

下面我们来讲述电磁阀的种类及基本工作原理。

电磁阀结构原理（见下图）（1.阀体2.进气口3.出气口4.导线5.柱塞）电磁阀未上电时，阀针在弹簧的作用下，将阀体的通道堵住，电磁阀处于截止状态。

当线圈接通电源时，线圈产生磁力，阀心克服弹簧力向上提起，阀内通道打开，电磁阀处于导通状态。

电磁阀原理上分为三大类：直动式、分步直动式、先导式。

现在分别从简介、原理、特点三方面做了一个总结。

直动式电磁阀（见下图），其特点是在真空、负压、零压时能正常工作，但通径一般不超过25mm有常闭型和常开型二种。

常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。

结构简单，动作可靠，在零压差和微真空下正常工作。

常开型正好相反。

如小于φ6流量通径的电磁阀。

常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。

（常开型与此相反）分布直动式电磁阀（见下图），这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。

当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。

当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。

结构合理，动作可靠，在零压差时工作也可靠。

如：ZQDF，ZS，2W等。

该类型电磁阀是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

检测电磁阀好坏的方法先给电磁阀通上被控制的介质(带压力的液体、气体<空气>，压力值为电磁阀使用压力范围的中间值)，再给电磁阀线圈通电，如果被控制介质有从通到断或从断到通的状态的变化，那么电磁阀就是好的，否则就是有问题的。

电磁阀常见故障有1、线圈短路或断路检测方法：先用万用表测量其通断，阻值趋近于零或无穷大，那说明线圈短路或断路。

如果测量其阻值正常(大概是几十欧)，还不能说明线圈一定是好的(我有一次测得一个电磁阀线圈阻值大概50欧姆，但电磁阀无法动作，更换该线圈后一切正常)，请进行如下最终测试：找一个小螺丝刀放在穿于电磁阀线圈中的金属杆的附近，然后给电磁阀通电，如果感觉到有磁性，那么电磁阀线圈是好的，否则是坏的。

处理方法：更换电磁阀线圈。

2、插头/插座有问题故障现象：如果电磁阀是有插头/插座的那种，有可能出现插座的金属簧片问题(笔者就碰到过)、插头上接线的问题(比如将电源线接到接地线上去了)等原因无法将电源送到线圈中。

最好养成一个习惯：插头插在插座上之后把固定螺丝拧上，线圈上在阀芯杆之后把固定螺母拧上。

如果电磁阀线圈的插头配备有发光二极管电源指示灯，那么采用DC电源驱动电磁阀时即行就要接对，否则指示灯不会亮。

另外，不要将不同电压等级的带发光二级管电源指示的电源插头调换使用，这样会导致发光二极管被烧毁/电源(换用低电压等级的插头)出现短路或发光二极管发光很微弱(换用高电压等级的插头)。

如果不带电源指示灯，电磁阀线圈是不用区分极性的(不象线圈电压为直流的晶体管时间继电器以及线圈上并联有二极管/电阻泄漏回路的线圈电压为直流的中间继电器<这种中间继电器以原装小日本的居多>，需要区分极性)。

处理方法：修正接线错误、修复或更换插头、插座。

3、阀芯问题故障现象一：在电磁阀所通介质压力正常的情况下，按下电磁阀红色的手动按钮，电磁阀都没有任何反应(压力介质没有出现通断的变化)，说明阀芯一定是坏的。

一、电磁阀结构原理（1.阀体 2.进气口3.出气口4.导线5.柱塞）电磁阀未上电时，阀针在弹簧的作用下，将阀体的通道堵住，电磁阀处于截止状态。

当线圈接通电源时，线圈产生磁力，阀心克服弹簧力向上提起，阀内通道打开，电磁阀处于导通状态。

二、电磁阀分三大类电磁阀原理上分为三大类：直动式、分步直动式、先导式。

现在分别从简介、原理、特点三方面做了一个总结。

1、直动式电磁阀（1）、简介有常闭型和常开型二种。

常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。

结构简单，动作可靠，在零压差和微真空下正常工作。

常开型正好相反。

如小于φ6流量通径的电磁阀。

（2）、原理常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。

（常开型与此相反）（3）、特点在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2、分布直动式电磁阀（1）、简介这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。

当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。

当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。

结构合理，动作可靠，在零压差时工作也可靠。

如：ZQDF，ZS，2W等。

（2）、原理它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

电磁阀原理图国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。

先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。

国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

电磁阀的结构原理简单的讲，电磁阀是用来开关流体通路或对流体进行换向的基础元件；其内部部件经过精密的机加工，并选择不同的阀体阀芯材料满足不同介质的流通。

电磁阀的对流体通路的开关功能是通过其内部的电磁动铁芯的提升或落下来实现的，而动铁芯的动作是由电磁线圈的通电或断电来完成；按内部结构可分为膜片式（图一、图二）和活塞式电磁阀（图三）；按其断电时电磁阀的状态分常开型和常闭型，常闭型电磁阀：电磁线圈断电时，电磁阀呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力后被提起，此时电磁阀打开，介质呈通路状态；当线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，电磁阀关闭，介质断流；常开型与此相反；按动作方式可分为直动式、分步直动式和先导式电磁阀：直动式电磁阀：常闭型直动式电磁阀通电时，电磁线圈产生电磁力使动铁芯克服弹簧力被提起，电磁阀开启，介质流通；当线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，电磁阀关闭，介质断流；常开型与此相反；在真空、负压、零压差时能正常工作，但电磁头体积较大。

分步直动式（反冲式）：采用一次开阀和两次开阀连在一体，常闭型电磁阀线圈通电时，电磁力先将导阀打开，导阀设在主阀口上，此时主阀上腔的压力通过导阀口卸荷，主阀下腔压力大于上腔压力，在利用压力差和电磁力的共同作用下使主阀芯向上运动，电磁阀打开，介质流通；线圈断电时，电磁力消失，在动铁芯的自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀上腔，使上腔压力升高，在弹簧力和压力的作用下关闭主阀，介质断流。

常开型与此相反；在零压差或高压时可靠工作，但功率及体积较大；先导式电磁阀：由导阀和主阀芯连着形成通道，常闭型电磁阀电磁先驱通电时，产生的电磁力使导阀打开，介质流向出口，主阀上腔压力迅速下降，在主阀上下腔内形成压差克服弹簧力而随之向上运动，主阀开启，介质流通，电磁阀开启；线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，关闭导阀，介质从平衡孔中流入，主阀芯上腔压力增大，并在弹簧力的作用下向下运动，关闭主阀，介质断流，电磁阀关闭。
