半导体的基础知识

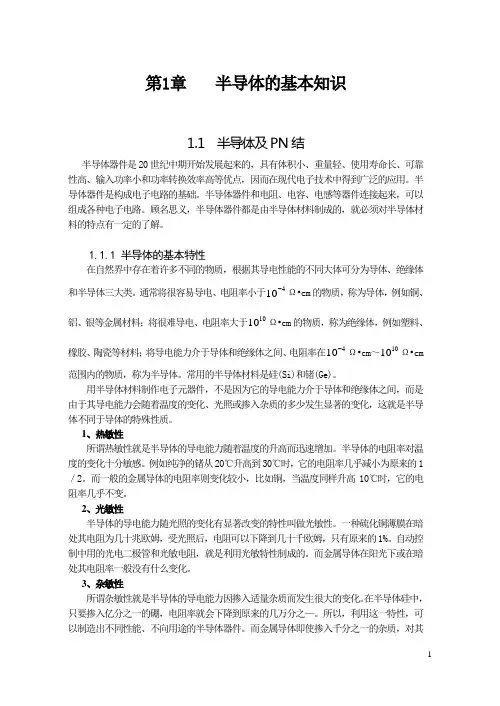

第1章 半导体的基本知识1.1 半导体及PN 结半导体器件是20世纪中期开始发展起来的，具有体积小、重量轻、使用寿命长、可靠性高、输入功率小和功率转换效率高等优点，因而在现代电子技术中得到广泛的应用。

半导体器件是构成电子电路的基础。

半导体器件和电阻、电容、电感等器件连接起来，可以组成各种电子电路。

顾名思义，半导体器件都是由半导体材料制成的，就必须对半导体材料的特点有一定的了解。

1.1.1 半导体的基本特性在自然界中存在着许多不同的物质，根据其导电性能的不同大体可分为导体、绝缘体和半导体三大类。

通常将很容易导电、电阻率小于410-Ω•cm 的物质，称为导体，例如铜、铝、银等金属材料；将很难导电、电阻率大于1010Ω•cm 的物质，称为绝缘体，例如塑料、橡胶、陶瓷等材料；将导电能力介于导体和绝缘体之间、电阻率在410-Ω•cm ～1010Ω•cm 范围内的物质，称为半导体。

常用的半导体材料是硅(Si)和锗(Ge)。

用半导体材料制作电子元器件，不是因为它的导电能力介于导体和绝缘体之间，而是由于其导电能力会随着温度的变化、光照或掺入杂质的多少发生显著的变化，这就是半导体不同于导体的特殊性质。

1、热敏性所谓热敏性就是半导体的导电能力随着温度的升高而迅速增加。

半导体的电阻率对温度的变化十分敏感。

例如纯净的锗从20℃升高到30℃时，它的电阻率几乎减小为原来的1／2。

而一般的金属导体的电阻率则变化较小，比如铜，当温度同样升高10℃时，它的电阻率几乎不变。

2、光敏性半导体的导电能力随光照的变化有显著改变的特性叫做光敏性。

一种硫化铜薄膜在暗处其电阻为几十兆欧姆，受光照后，电阻可以下降到几十千欧姆，只有原来的1%。

自动控制中用的光电二极管和光敏电阻，就是利用光敏特性制成的。

而金属导体在阳光下或在暗处其电阻率一般没有什么变化。

3、杂敏性所谓杂敏性就是半导体的导电能力因掺入适量杂质而发生很大的变化。

在半导体硅中，只要掺入亿分之一的硼，电阻率就会下降到原来的几万分之—。

第一章、半导体器件
1、为什么将自然界导电性能中等的半导体材料制成本征半导体，导电性能极差，又将其掺杂，改善导电性能？
制成本征半导体是为了讲自然界中的半导体材料进行提纯，然后人工掺杂，通过控制掺杂的浓度就可以控制半导体的导电性，以达到人们的需求
2、为什么半导体器件的温度稳定性差？是多子还是少子是影响温度稳定性的主要因素？
导致半导体性能温度稳定性差的主要原因有二：β
（1）禁带宽度与温度有关（一般，随着温度的升高而变窄）；（2）少数载流子浓度与温度有关（随着温度的升高而指数式增加）。

多子。

3、为什么半导体器件有最高工作频率？
这是因为半导体器件的主要组成单元是PN结，PN结的显著特征是单向导电性，因为PN结的反向截止区是由耗尽层变宽导致截止，而这个过程是需要一定的时间的，如果频率太高导致时间周期小于截止时间就可能造成PN结失去单向导电性，导致半导体器件不能正常工作，所以半导体器件有最高工作频率的限制。

4、整流，是指将交流电变换为直流电称为AC/DC变换，这正变换的功率流向是由电源传向负载，称之为整流。

5、为什么基极开路集电极回路会有穿透电流？
虽然集电结是反偏的，虽然基极是开路的，但是，晶体管芯，是块半导体材料。

半导体材料，又不是绝缘体，加上电压，就有微弱的电流，这很正常。

从集电区向基区出现的“反向饱和电流Icbo”，在基极没有出路，就流向发射极了。

这一流动，就形成了一个Ib。

这个Ib，就引出了一个贝塔倍的Ic; 这个Ib和Ic之和，就是穿透电流Iceo，等于(1+贝塔)Icbo。

6、
展开。

半导体的基本知识半导体是一种电导率介于导体和绝缘体之间的材料。

半导体的电性质可以通过施加电场或光照来改变，这使得半导体在电子学和光电子学等领域有广泛的应用。

以下是关于半导体的一些基本知识：1. 基本概念：导体、绝缘体和半导体：导体（Conductor）：电导率很高，电子容易通过的材料，如金属。

绝缘体（Insulator）：电导率很低，电子很难通过的材料，如橡胶、玻璃。

半导体（Semiconductor）：电导率介于导体和绝缘体之间的材料，如硅、锗。

2. 晶体结构：半导体通常以晶体结构存在，常见的半导体材料有硅（Si）、锗（Ge）、砷化镓（GaAs）等。

3. 电子能带：价带和导带：半导体中的电子能带分为价带和导带。

电子在价带中，但在施加电场或光照的作用下，电子可以跃迁到导带中，形成电流。

能隙：价带和导带之间的能量差称为能隙。

半导体的能隙通常较小，这使得它在室温下就能够被外部能量激发。

4. 本征半导体和杂质半导体：本征半导体：纯净的半导体材料，如纯硅。

杂质半导体：在半导体中引入少量杂质（掺杂）以改变其导电性质。

掺入五价元素（如磷、砷）形成n型半导体，而掺入三价元素（如硼、铝）形成p型半导体。

5. p-n 结：p-n 结：将p型半导体和n型半导体通过特定工艺连接在一起形成p-n 结。

这是许多半导体器件的基础，如二极管和晶体管。

6. 半导体器件：二极管（Diode）：由p-n 结构构成，具有整流特性。

晶体管（Transistor）：由多个p-n 结构组成，可以放大和控制电流。

集成电路（Integrated Circuit，IC）：在半导体上制造出许多微小的电子器件，形成集成电路，实现多种功能。

7. 半导体的应用：电子学：微电子器件、逻辑电路、存储器件等。

光电子学：光电二极管、激光二极管等。

太阳能电池：利用半导体材料的光伏效应。

这些是半导体的一些基本知识，半导体技术的不断发展推动了现代电子、通信和计算机等领域的快速进步。

半导体重要基础知识点
半导体是指具有介于导体和绝缘体之间电导率的材料。

它在现代电子
学中起着重要的作用，广泛应用于各种电子器件和技术中。

在学习半
导体的基础知识时，以下几个关键概念是不可或缺的。

1. 能带理论：
能带理论是解释半导体电导性质的基础。

它将固体材料中电子的能量
划分为能量带，包括导带和禁带。

导带中的电子可以自由移动，导致
材料具备良好的导电性；而禁带中没有电子，因此电子无法自由移动。

2. 纯净半导体：
纯净半导体由单种原子构成，并且没有杂质。

其中，硅是最常用的半
导体材料之一。

纯净的半导体通常表现为绝缘体，因为其禁带宽度较大，电子无法跃迁到导带。

3. 杂质掺杂：
为了改变半导体的导电性质，可以通过掺杂过程引入杂质。

其中，掺
入五价元素（如磷、砷）的半导体称为n型半导体，因为杂质的额外
电子可以增加导电性能；而掺入三价元素（如硼、铝）的半导体称为p 型半导体，因为杂质的缺电子位可以增加导电性能。

4. PN 结：
PN结是由n型半导体和p型半导体相接触而形成的结构。

在PN结中，形成了一个漏斗状的能带结构，其中P区域的缺电子位和N区域的额
外电子形成了势垒。

这个势垒可以控制电子的流动，使得PN结可以用
于逻辑门、二极管等电子器件中。

半导体作为现代电子技术的基础之一，无论是手机、计算机还是各种
智能设备，都离不开半导体器件的应用。

因此，熟悉半导体的基础知识对于理解和应用现代科技至关重要。
