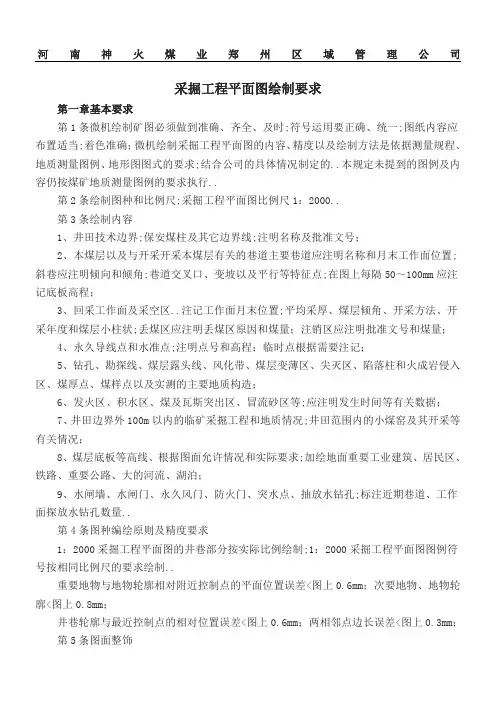

山西华润联盛能源投资有限公司采掘工程平面图绘制要求第一章基本要求第 1条.微机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；微机绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
本规定未提到的图例及内容仍按《煤矿地质测量图例》的要求执行。
第 2条. 绘制图种和比例尺,采掘工程平面图比例尺1：2000第 3条绘制内容1、井田技术边界，保安煤柱及其它边界线，注明名称及批准文号；2、本煤层以及与开采开采本煤层有关的巷道（主要巷道应注明名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点，在图上每隔50～100mm应注记底板高程）；3、回采工作面及采空区。
注记工作面月末位置，平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状，丢煤区应注明丢煤区原因和煤量；注销区应注明批准文号和煤量；4、永久导线点和水准点，注明点号和高程；临时点根据需要注记；5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造；6、发火区、积水区、煤及瓦斯突出区、冒流砂区等。
应注明发生时间等有关数据；7、井田边界外100m以内的临矿采掘工程和地质情况，井田范围内的小煤窑及其开采等有关情况；8、煤层底板等高线、根据图面允许情况和实际要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊；9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔，标注近期巷道、工作面探放水钻孔数量。
第4条图种编绘原则及精度要求1：2000采掘工程平面图的井巷部分按实际比例绘制，1：2000采掘工程平面图图例符号按相同比例尺的要求绘制。
重要地物与地物轮廓相对附近控制点的平面位置误差＜图上0.6mm；次要地物、地物轮廓＜图上0.8mm；井巷轮廓与最近控制点的相对位置误差＜图上0.6mm；两相邻点边长误差＜图上0.3mm；第 5条.图面整饰1.采掘工程平面图按上北下南方向绘制。
2.矿图一律采用100 mm×100 mm的坐标格网，格网线粗0.10mm。
3.图廓形式：最外为1.0mm粗的黑线，中间隔1.5mm画一条0.15mm 粗的黑线，再隔15.0mm宽画0.15mm粗的黑线作为内图廓线。
图签与图廓的绘制见图—001。
4.不是上北下南的正格分幅图和自由分幅图应绘制指北针，指北针绘制在图幅的右上角（原则绘制在第2×2格网处）。
指北针的绘制原则按图—003的要求绘制。

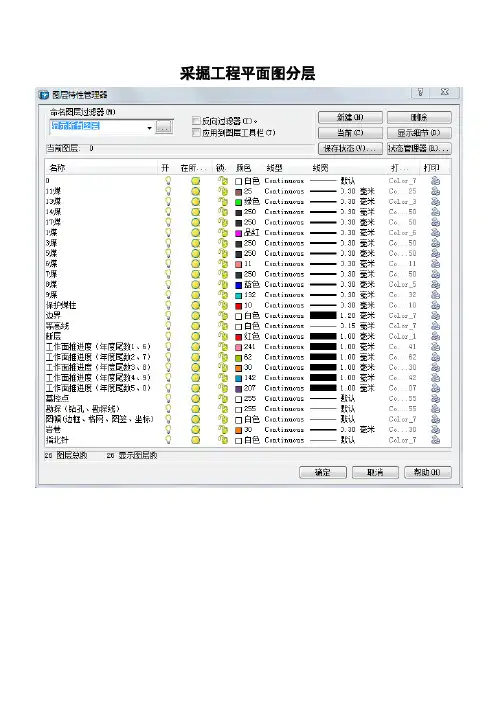

第 6条.颜色规定1.涉及井下测量控制点、边界、地层、岩石、地质勘探、地质构造等图例符号的颜色，以及测量、地质、水文地质、储量估算等图纸的颜色着色，原则按照图—004规定的颜色着色，未规定颜色均为黑色。
2.图中井田范围内的井筒和钻孔的地面高程一律用红色注记，工业广场及风井煤柱用红色线条。
3.井巷工程中,岩巷用桔黄色；分煤层绘制的，煤巷用黑色，综合绘制的，主采煤层用黑色，其它煤层开采的巷道用墨绿色等颜色区分。
使用的颜色要求能明显区分并能在纸质图上明显显示。
第 7条.图件存储采掘工程平面图填绘后及时存储在本机内（专人管理），并同时在临近的计算机上备份，于次季第一个月10日前备份在可移动硬盘上，于次年1月10日前采用刻录光盘存储备份一套。
第二章. 图纸注记第 8条.绘制矿图时，各种符号尺寸大小应按要求绘制，在符号密集时，可省略次要符号，以不影响看图为准。
第 9条.注记包括地理名称注记、说明注记和各种数字的注记等。
地图中所使用的汉语文字应符合国家通用语言文字的规范和标准。
第 10条注记字列分为水平字列、垂直字列、雁行字列和屈曲字列：水平字列----由左至右各字中心的连线成一直线。
且平行于南图廓；垂直字列----由上至下各字中心的连线成一直线。
且垂直于南图廓；雁行字列----各字中心的连线斜交于南图廓，与被注地物走向平行，但字向垂直于南图廓，如山脉名称、河流名称；当地物延伸方向与南图廓成45°和45°以下倾斜时，由左至右注记；成45°以上倾斜时由上至下注记字序如图1所示。
屈曲字列----各字字边垂直或平行于线状地物，依线状地的弯曲排成字列，如街道名称注记、说明注记等。
注记的字隔是下列注记个字间的间隔，分下列三种：接近字隔----各字间间隔由0mm—0.5mm。
普通字隔----各字间间隔由1.0mm—3.0mm。
隔离字隔----各字间间隔为字大的2—5倍。
注记字隔的选择是按该注记所指地物的面积或长度大小而定，各种字隔在统一注记的各字中均成相等；为便于读图，一般最大字隔不超过字大的5倍，地物延伸较长时，在图上应重复注记名称。
注记字向，一般为字头朝北图廓直立，但街道名称、公路等级其字向按图1所示第11条.阿拉伯数字注记用在线状地物（含井下巷道）、高程等注记时，字向按光线法则（光线法则：以光线在右上角呈45°照射，所有的字体注在阳面）执行；用于独立地物，如钻孔高程、孔号、井口高程、碎部点高程注记时采用水平字列（水平字列：各字中心连线平行于南、北图廓，由左向右排列），字头朝图幅上方，字隔0.1mm。
第12条.汉字注记用在线状地物（如河流、道路、巷道等）名称注记时，一般沿地物走向注记，若线状地物的走向与下图廓的交角大于45°，则从上往下注，否则从左到右注记，字头不能朝下；用在独立地物注记时字头朝上。
第13条.汉字注记字隔为本身字大的1～3倍，若地物较长时，可隔40～50cm再注一次。
断层应按落差变化、走向长度及控制点分段注记。
第14条.独立符号说明注记尽可能采用水平字列，不得已时采用垂直字列。
第15条.数字注记取位规定水准点、导线点、巷道顶板高程和经四等以上水准连测的地面控制点高程取0.001m；井口、井底、钻孔孔口、采高、及见煤高程取0.01m，煤厚取0.01m；断层落差、煤仓和1：2000地形图地形点高程取0. 1m；坐标方格网的座标值取1m，各种倾角取1°。
第16条.方格网坐标注记在内外图廓之间的上、下、左、右，四角及公里变化处的坐标应注全数，采用黑体（Times），1：2000，图上字高为2. 5mm；正格图幅采用水平字列，自由图幅字列与格网线平行。
第17条.符号中未标明尺寸的，粗线宽为0.3mm，细线宽为0. 10mm，点的直径为0.25mm；一般虚线线长4mm、间隔2mm。
第18条.除单独规定外，字体一般为黑色；字体注记一般汉字及字母注记用仿宋体，数字用长等线体，若数字与汉字及字母同时使用时，数字用仿宋体。
字体大小按以下规定执行：1、井筒名称：1：2000图上字高为3. 5mm；2、井筒用途、巷道名称、边界、露头、断层等名称注记1：2000图上字高为3mm；3、测点编号、测点高程用长等线体： 1：2000图上字高为1. 5mm；4、井筒高程、煤厚、断层产状要素等数字注记：1：2000图上字高为2mm；5、工作面编号用黑体（Times）： 1：2000图上字高为3mm；6、工作面回采日期、钻孔编号注记： 1：2000图上字高为2. 5mm；7、工作面月份回采注记： 1：2000图上字高为3mm；8、剖面线（勘探线）号用黑体（Times）： 1：2000图上字高为8mm。
第三章具体内容及要求第19条.巷道、导线点、水准基点、圆形竖井、圆形斜煤仓、圆形煤仓的符号按图-005[采掘工程平面图图例（1）]的要求绘制。
主要巷道应注明名称（一字间隔），主要斜巷还应注记倾向和倾角，1：2000倾角字高2mm，巷道交叉口、变坡以及平巷等特征点，在图上每隔50～100mm应注记底板高程。
所有高程点全部录入电子版图的文件中，根据高程的密度要求，凡是不需要在图上的显示的，该类高程点另建图层，平常处于关闭，当需要用到该高程时，打开该图层。
高程点密度，在图上每隔50～100mm应注记底板高程，变坡点、交叉点等特征点壁宿上图。
在巷道内能注记的，一律注记在巷道内，点号在左，高程在右，符号按《图例》1号要求绘制，当巷道内不能注记时，点号在巷道的上方，高程在巷道的下方下，距巷道线的间距1mm，注记在符号中部。
当两巷道的投影重合时：（1）当两巷道上下重叠时，如上下一样宽或下巷道宽时，下面巷道宽于上面巷道，巷道帮与帮的间距0.3mm；如下面巷道窄于上面巷道，则下面巷道绘长4mm，间隔1mm的虚线，巷道帮与帮的间距0.3mm。
（2）当下面巷道与上面巷道交叉时，下面巷道交叉部份不绘，若交叉部份是小硐室（如躲避硐等），则小硐室绘长4mm，间隔1mm的虚线。
月末位置的标注：在巷道的一帮，划一条长10mm长与巷道垂直的短线（线宽0.15mm）在短线的前方注明时间。
字体为黑体，大小为1.5×2.5。
独头巷道、当年施工巷道注记日期，其它巷道不注记日期。
绘出所有井口，同时注记井筒名称或编号、风流方向、井筒用途及井口、井底高程。
第20条.采空区边界、井田边界、保安煤柱边界、钻孔、水闸门、水闸墙的符号按图-005[采掘工程平面图图例（2）] 、图-005[采掘工程平面图图例（3）]的要求绘制。
回采工作面注记编号、煤层倾角、煤层小柱状和年度回采色框、年度回采日期、停采日期。
工作面编号注记在工作面中间，采空区按年度注记回采色框、年度回采日期（年、月），年度回采色框线粗为1mm，年度回采日期若沿走向注记超过年度回采色框，可沿倾向注记；凡已停采的工作面在停采线（用0.15mm单线）注停采日期（月、日，字高为1.5mm）；煤层倾角（字高为1.5mm，箭头长与斜巷倾角的箭头相同）;煤层小柱状（大小为3mm×12mm，煤层厚度字高为2mm），内容要与实见地质情况相符且比例适当。
井田技术边界、保安煤柱及其它边界线，注明名称和批准文号。
井田边界：颜色为黑色；保安煤柱和地面受护边界：颜色为红色；批准文号注在线的外边，尽可能水平排列在煤柱线的右上方，字高为3mm，字的颜色与线的颜色一致为红色。
钻孔孔口高程、底板高程、煤层厚度的数字字高为2mm。
第21条.永久风门、风桥、防火门、防火密闭墙、煤层自然发火区与发火点、瓦斯突出或喷出地点、冒流砂区、煤层露头与风化带、煤层底板等高线按图-005[采掘工程平面图图例（4）] 的要求绘制。
冒流砂区符号适应冒顶区，冒流砂区范围10m以下不画。
煤层露头指煤层顶板到底板宽度在平面上的投影，煤层露头线到风氧化带线之间为风氧化带，斜线与风氧化带线成60°并画满。
第22条.实测正、逆断层，断层编号及注记，断层上、下盘，实测和推测陷落柱，岩浆岩侵入体及天然焦界线等按图-005[采掘工程平面图图例（5）] 的要求绘制。
