玻纤增强尼龙材料的特点及应用说课讲解

玻纤增强尼龙材料的特点及应用玻纤增强尼龙材料是在尼龙树脂中加入一定量的玻璃纤维进行增强而得到的塑料。

玻纤增强尼龙具有非常优越的综合性能，广泛应用于电工工具、汽车行业、机械工业、运动器材、办公设备等领域。

玻纤增强尼龙材料的特点优良的机械力学性能；良好的耐热性；良好的尺寸稳定性；良好的自润滑性和耐磨性；良好的注塑成型性能和外观；良好的着色性能；耐低温；其它性能。

玻纤增强尼龙的应用领域电动工具：切割机、电锯、电钻、角磨机、抛光机、电锤、电镐、热风枪、锂电螺丝批、砂光机、雕刻机等；汽车行业：散热水室、进气歧管、镜框支架、通风格栅、门把手、节流阀体、风扇罩、变速控制杆罩、手刹、加速器踏板、齿轮等；机械工业：水泵、水阀、轴承、轴套、齿轮、支架、托辊等；运动器材：滑雪器材、童车、自行车、健身器材零部件等；办公装备：座椅支架、滑轮、转轴、碎纸机齿轮、打印机部件等。

电动工具PA6GF30关键性能特点：1、高刚性2、良好的耐低温韧性3、良好的耐候性4、优良的着色性能5、良好的表面外观6、成本较合算材料牌号：PA6G308进气歧管PA6GF30关键性能特点：1、刚性2、长期耐热稳定性3、轻量化4、良好的焊接性能5、高爆破强度6、低噪音7、耐油性材料牌号：PA6G308散热水室PA66GF30关键性能特点：1、耐醇解性2、耐热稳定性3、刚性4、低蠕变性5、耐疲劳性材料牌号：SE8066HS运动器材PA6GF30关键性能特点：1、高刚性2、高冲击强度3、良好外观4、良好着色性5、耐低温材料牌号：PA6G308办公装备PA66GF30关键性能特点：1、替代金属2、良好表面外观3、耐冲击4、刚性5、耐磨性6、成本合算材料牌号：PA66G308机械工业PA66GF30关键性能特点：1、替代金属2、良好表面外观3、耐冲击4、高刚性5、耐化学性6、耐磨性材料牌号：PA66G308。

玻纤增强30%的PA66性更介绍及使⽤⾏业1·在电⼦电⽓市场的应⽤：⼩家电配件:CTQ：⾼强度、⾼韧性、⾼表⾯（外观件）.常⽤材料：直发器：PA66+30%GF+V0;⾯包机外罩：PA6+30%GF+HB;吸尘器配件：PA6+30%GF+HB;电⽔壶⽀架：PA66+30%GF.电⽔壶接触器：PA66+30%GF.榨汁机电机罩:PA66+30%GF.榨汁机开关⽀架:PA66+30%GF。

榨汁机开关板：PA66+30%GF。

榨汁机电器盒盖：PA+30%GF。

电烤箱底门拉⼿：PA66+30%GF。

电烤箱接渣盘把⼿：PA66+30%GF。

电烤箱门把⼿上盖：PA66+30%GF。

电烤箱门把⼿下盖：PA66+30%GF。

2·在汽车配饰件市场的应⽤：汽车配饰件CTQ（品质关键点）：⾼强度，特殊热稳定，耐⽔解，适⽤于汽车零部件，机械部件等。

汽车：轴承保持架、散热风扇、门把、油箱盖、进⽓隔栅、⽔箱护盖、灯座、扎带等。

备注：1·针对不同⽓门室罩盖要求：如果要求⾼刚性，可以选择：PA66+35%GF；如果要求低翘曲，可以选择：PA66+30%GF+15Mineral。

3·电⼦连接器：CTQ（品质关键点）：⾼流动性、⾼韧性、⾼耐温、易成型。

PCI插槽、AGP插槽、ISA 插槽。

线圈⾻架：CTQ：⾼强度、⾼韧性、⾼耐温。

线圈⾻架：PA66+30%GF+HB、PA66+30%GF+V0。

电⽓开关：CTQ：⾼韧性、⾼CTI、耐电弧。

开关：PA66+30%GF+V0。

4·断路器配件MCB：CTQ：低成本灼热丝。

MCB⾯板：PA66+30%GF+V0。

电机配件:CTQ：⾼CTI值、⾼强度、⾼耐电弧、⾼耐温.马达内框：PA66+30%GF+⽆卤V0,马达内框：PA66+30%GF+V0,马达转⼦：PA66+30%GF+V0.齿轮：PA66+30%GF+HB.6·⽇⽤品结构件CTQ：⾼强度、⾼表⾯、⾼韧性。

玻纤增强尼龙材料表面电阻影响因素的研究以玻纤增强尼龙材料表面电阻影响因素的研究为题，本文将探讨玻纤增强尼龙材料表面电阻的影响因素。

玻纤增强尼龙材料的表面电阻受到多种因素的影响，包括材料成分、纤维含量、纤维长度、纤维取向、材料制备工艺等。

材料成分是影响玻纤增强尼龙材料表面电阻的重要因素之一。

不同成分的尼龙树脂具有不同的电导性能。

一般来说，导电性能较好的尼龙树脂可以提高材料的导电性能，从而降低表面电阻。

此外，添加导电填料如碳纤维、金属颗粒等也可以改善材料的导电性能。

纤维含量也是影响玻纤增强尼龙材料表面电阻的重要因素。

纤维含量的增加可以增加材料的导电路径，从而降低表面电阻。

然而，当纤维含量过高时，容易导致纤维聚集和不均匀分布，进而影响材料的导电性能。

纤维长度对玻纤增强尼龙材料表面电阻也有一定影响。

较长的纤维可以提供更多的导电路径，从而降低表面电阻。

研究表明，纤维长度在一定范围内增加时，材料的导电性能会显著提高。

但是，当纤维长度过长时，容易导致纤维在材料中的分散性变差，从而影响导电性能。

纤维取向也会影响玻纤增强尼龙材料的表面电阻。

纤维的取向程度越高，导电路径越畅通，从而降低表面电阻。

因此，在材料制备过程中，采取适当的纤维取向措施可以改善材料的导电性能。

材料制备工艺也是影响玻纤增强尼龙材料表面电阻的重要因素之一。

不同的制备工艺会对材料的导电性能产生影响。

例如，采用熔融共混法制备的玻纤增强尼龙材料，由于纤维与基体的充分混合，导电性能较好。

而采用湿法制备的材料，纤维与基体之间的界面接触较差，导电性能较差。

玻纤增强尼龙材料表面电阻受到多种因素的影响，包括材料成分、纤维含量、纤维长度、纤维取向和材料制备工艺等。

了解这些影响因素对于优化材料的导电性能具有重要意义，可以为相关领域的研究和应用提供参考。

尼龙加纤材料尼龙加纤材料是一种常见的合成材料，由尼龙和纤维材料混合而成。

它具有轻质、高强度、耐磨、耐腐蚀等特点，被广泛应用于各种领域，如汽车制造、航空航天、建筑工程等。

本文将介绍尼龙加纤材料的特性、应用以及未来发展趋势。

首先，尼龙加纤材料具有优异的机械性能。

其强度高、韧性好，能够承受较大的拉伸力和压缩力，因此在工程领域得到广泛应用。

同时，尼龙加纤材料的密度低，具有良好的耐磨性和耐腐蚀性，能够在恶劣环境下长期使用，因此在汽车制造、航空航天等领域有着重要的地位。

其次，尼龙加纤材料在汽车制造领域有着重要的应用。

它可以用于汽车零部件的制造，如发动机零部件、车身结构件、悬挂系统等。

尼龙加纤材料具有良好的耐磨性和耐腐蚀性，能够提高汽车零部件的使用寿命，同时减轻汽车的整体重量，提高燃油经济性，因此备受汽车制造商的青睐。

此外，尼龙加纤材料在航空航天领域也有着重要的应用。

它可以用于制造飞机的结构件、内饰件、发动机零部件等。

尼龙加纤材料具有良好的机械性能和耐高温性能，能够满足航空航天领域对材料强度和耐热性的要求，因此在航空航天领域有着广阔的市场前景。

最后，尼龙加纤材料在建筑工程领域也有着重要的应用。

它可以用于制造建筑结构件、管道、防水材料等。

尼龙加纤材料具有良好的耐候性和耐腐蚀性，能够在恶劣的自然环境下长期使用，因此在建筑工程领域有着广泛的应用前景。

综上所述，尼龙加纤材料具有优异的机械性能和耐候性能，被广泛应用于汽车制造、航空航天、建筑工程等领域。

随着科技的不断进步，尼龙加纤材料的研发和应用将会得到进一步的推广和完善，为人类社会的发展做出更大的贡献。

1.特性:xx玻縴強化尼龍高溫狀態下仍能保持良好的抗張強度與剛度,抗潜變性佳、尺寸安定、耐衝擊、耐疲勞性,此外成形收縮、吸濕與熱膨脹系數也比非強化樹脂低。

2.種類(五大類):a.高剛性、高機械強度.如:70G 13L、70G 33L等。

b.衝擊強度改良級.如:71G 13L、71G 33L、71G 43L.c.低吸濕性---77G系列(612+玻縴).d.成形品表面改良級—74G(6與66的共聚物+玻縴).e.超高衝擊強度. 80G、82G系列.80G:以超強軔尼龍66配以33%、43%玻縴而成.82G:6與66的共聚物(66為超強軔變性尼龍),再配玻縴而成.第二章.成型機器與設備塑化能力:射出量相當xx螺桿推進的空間。

螺桿後退速度決定於週期、螺桿設計、轉速、背壓、溫度,射出量等,以及料管與滑劑(如:硬脂酸鋁500~1000ppm)。

料缸:噴嘴頭的溫度控制必須和料缸的溫度控制分開,成型加玻縴之原料,料管內襯應具有很好的耐磨損特性,經氮化處理的料缸內表耐不了玻縴強度尼龍的磨損。

螺桿磨損的問題:發生在螺紋上及螺距的邊緣,而螺沟主要發生在壓縮段及計量段上(如進料段有磨損則可能為後段溫度過低的原因)。

止逆流閥:止逆閥應該經過特殊硬化處理,如連續成型加玻縴的尼龍,即使有經過硬化處理,使用了3~4個月後,也必須更換。

閥座:HRC 62∘,止逆環:HRC 55∘噴嘴頭:因加玻縴後粘度大,因此噴嘴頭內徑要比一般尼龍使用的噴嘴頭內徑大25%(ψ一般4.76~6.35MM)。

成形機的操作條件樹脂粘度:射出壓力增加79kg/cm2,流動距離增加5%.產品厚1mm增加到2.5mm,流動距離增加4~5倍.當玻縴含量增加時,則產品需更大的射出壓力.相同玻縴含量71G系列要比70G系列高25%的射出壓力.料缸溫度:溫度要高,達300℃左右.模具溫度:可在相當廣的範圍內成形,但如從成品外觀及改善浮縴上,建議模溫100~120℃,由於ZYTEL玻縴強化尼龍固化快,熱變形溫度高,因此高模溫,并不會加長周期,玻縴強化尼龍樹脂固化速度比非強化尼龍快10%~30%.射出速度、壓力:產品的表面不良大多是因為強化尼龍快速固化的結果,因此在射出此類零件應用快速射出;因粘性大,射出壓力也較高.螺桿轉速:不可太快,以免造成玻縴的斷裂與物性的降解(線速度不可超過0.15m/sec).背壓:除非螺桿進料不順,否則成形強化尼龍樹脂應避免使用背壓(因背壓易使玻縴斷裂).關機程序:a.關閉進料口,連續射出成形.b.加入PS或PE,保持螺桿轉動至不出料為止.d.關掉動力.回收料:回收料的添加比例最高為25%,且趁熱的時候,馬上就打料以降解低玻縴的破壞,刀具要保持銳利,篩网建議ψ7.9MM左右.樹脂xx:樹脂在成型前需xx到0.2%以下(水份).模具設計竪澆道:ψ7.1~8.3MM,澆道為圓形,Φ最少為7.9MM,長度愈短愈好,且應平衡(模穴與澆道排列).澆口:隧道式:直徑>0.5MM,澆口厚應為肉厚的流動方向與垂直流動方向的收縮率不同而產生翹曲變形,而澆口位置的選擇應避免讓產品翹曲.排氣:距離模穴長0.75MM,xx至少0.05MM(外側應加深到0.75MM至模外,因粘度高、固化快,故不會產生毛邊).脫模角與強制脫模:xx少50~90%.審核:整理:郭學民杜邦尼龍66加玻縴70G33L物性表Physical Properties of DuPont NYLON66 with Glass Fiber 70G33L Page:05測試項目Test Item抗張強度Tensile strength測試標準Test Standard單位Unit條件Condition-40℃23℃77℃121℃絕乾Dry as Molded213.8186.28,963860.8117255/2602492.3×10-51.381010.20.75.450%的水份50% RH 206.9124.186.2/46,205//133//////////D-638MPa拉伸率Tensile elongation rateFlexural Modulus剪切強度Shearing strength負荷變形量Deformation under load缺口衝擊強度Impact strength(Izod,notched) 融點Melting point熱變形溫度Heat distortion線性膨脹Linear expansion coefficient 密度Density硬度Rockwell hardness成型收縮FlowMold shrinkage吸水量Water absorptionD-638 D-790D-732D-621D-256D-789%MPaMPa%J/M/23℃23℃23℃13.8MPa(50℃) 23℃℃/D-648℃455KPa1,820KPaD-696D-792D-785/m/m/℃g/cm3RockwellM%///3.2mm23℃24HD-570%23℃飽和saturation at 23℃。

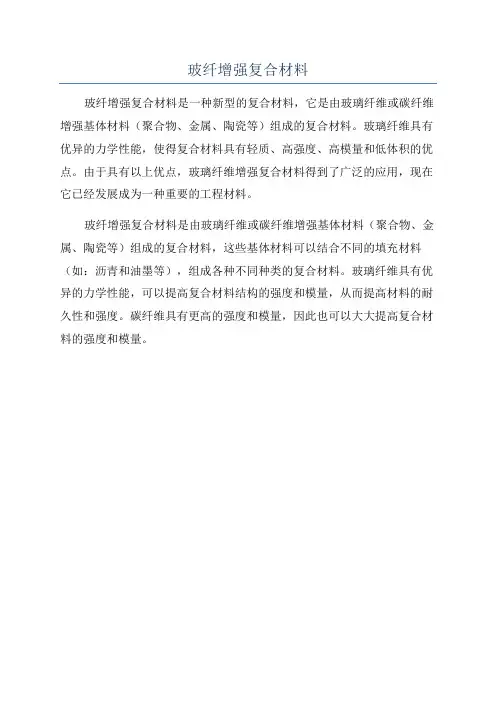

玻纤增强复合材料
玻纤增强复合材料是一种新型的复合材料，它是由玻璃纤维或碳纤维增强基体材料（聚合物、金属、陶瓷等）组成的复合材料。

玻璃纤维具有优异的力学性能，使得复合材料具有轻质、高强度、高模量和低体积的优点。

由于具有以上优点，玻璃纤维增强复合材料得到了广泛的应用，现在它已经发展成为一种重要的工程材料。

玻纤增强复合材料是由玻璃纤维或碳纤维增强基体材料（聚合物、金属、陶瓷等）组成的复合材料，这些基体材料可以结合不同的填充材料（如：沥青和油墨等），组成各种不同种类的复合材料。

玻璃纤维具有优异的力学性能，可以提高复合材料结构的强度和模量，从而提高材料的耐久性和强度。

碳纤维具有更高的强度和模量，因此也可以大大提高复合材料的强度和模量。

pa66gf33 化学成分PA66GF33是一种聚酰胺66玻纤增强材料，具有优异的物理性能和化学稳定性。

在本文中，将详细介绍PA66GF33的化学成分及其相关特性。

聚酰胺66（Polyamide 66，简称PA66）是一种热塑性工程塑料，由尼龙6和尼龙66共聚而成。

尼龙6是聚己内酰胺，尼龙66是聚己二内酰胺。

PA66GF33中的GF33表示该材料中添加了33%的玻璃纤维增强剂。

PA66GF33的化学成分主要包括聚酰胺66和玻璃纤维两部分。

聚酰胺66是由己内酰胺和己二内酰胺等单体通过聚合反应得到的高分子化合物，具有良好的耐热性、耐化学性和机械强度。

而玻璃纤维则是由玻璃熔体拉丝形成的纤维状物质，具有高强度、高刚度和低密度等特点。

PA66GF33作为一种增强材料，具有许多优异的特性。

首先，它具有很高的强度和刚度，使其在结构件和零件中具有良好的承载能力和抗冲击能力。

其次，PA66GF33具有优异的耐热性和耐候性，能够在高温和恶劣环境下稳定工作。

此外，它还具有优异的耐化学性，能够抵抗常见的溶剂和化学品的腐蚀。

除了以上特性，PA66GF33还具有良好的加工性能和表面质感。

由于玻璃纤维的加入，使得PA66GF33具有更好的流动性和成型性，可用于注塑成型、挤出成型和吹塑成型等工艺。

同时，PA66GF33的表面光滑度和细腻感使其在外观要求较高的产品中得到广泛应用。

PA66GF33在工业领域有着广泛的应用。

它常被用于汽车、电子电器、机械设备和航空航天等领域的零件制造。

在汽车行业中，PA66GF33常用于制造汽车发动机罩、车身结构件、仪表板等；在电子电器领域，它常用于制造插座、开关、电缆套管等；在机械设备领域，它常用于制造齿轮、轴承、连接件等。

PA66GF33是一种聚酰胺66玻璃纤维增强材料，具有优异的物理性能和化学稳定性。

它的化学成分包括聚酰胺66和玻璃纤维两部分，通过合理的配比和加工工艺，可以得到具有高强度、高刚度、耐热性和耐化学性的材料。

浅谈玻璃纤维增强尼龙复合材料的力学性能尼龙作为工程塑料，与其他塑料相比，有其显著的特点。

尼龙是一种半硬质塑料，质地坚韧，有较好的机械性能，特别是耐冲击性能，是其他塑料不可比拟的。

它的摩擦系数低，磨耗小，可作自润滑材料，因而可制作传动件。

此外，尼龙还具有优良的耐化学腐蚀性、电性能，成型加工方便等优点。

但尼龙作为结构件，由于它蠕变性大，耐热性低，收缩率大，尺寸稳定性差。

这就限制了尼龙的使用范围。

采用玻璃纤维来增强，可以改善上述缺点，扩大使用范围。

一般情况下，经玻璃纤维增强后，拉伸强度、弯曲强度提高2~3倍，刚性增加2～5倍，蠕变值降低为未增强的四分之一。

用玻璃纤维与树脂配合后能提高基体的物理力学性能，其增强效果主要依赖于纤维材料与基体的牢固粘接，使塑料所受负荷能转移到高强度纤维上，并将负荷由局部传递到较大范围甚至于整个物体。

采用纤维增强尼龙可以成倍提高尼龙的强度，大幅度提高其热变形温度，是制造高强度耐热尼龙的有效途径。

表l是玻纤增强型PA66与纯PA66的性能对比。

玻璃纤维对性能的影响：一、玻璃纤维单纤的直径对增强PA的力学性能有较大的影响。

一般来说，玻璃纤维直径控制在10~ 20 um范围内，玻璃纤维直径太粗，与PA的粘接性就差，引起产品力学性能下降。

玻璃纤维太细时，易被螺杆剪切成细微粉末，从而失去纤维的增强作用。

纤维直径对增强PA66力学性能的影响见表2。

二、纤维长度是决定纤维增强复合材料的又一主要因素。

玻纤长度对复合材料拉伸强度的贡献可以从两个方面来理解：一方面是在玻纤长度小于临界长度的情况下，随着玻纤长度的增加，玻纤与树脂的界面面积增大，复合材料断裂时，玻纤从树脂中抽出的阻力加大，从而提高了承受拉伸载荷的能力。

另一方面，玻纤长度的增加可使部分玻纤的长度达到临界长度。

当复合材料断裂时伴随着更多玻纤的断裂，同样使承受拉伸载荷的能力提高。

在承受弯曲载荷的情况下，复合材料承载而受压、继而受拉。

弯曲性能对玻纤长度的依赖关系与拉伸性能的情形基本一致。

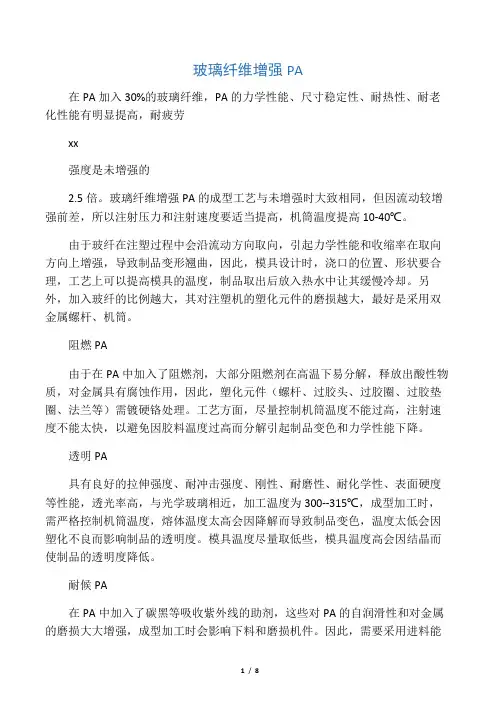

玻璃纤维增强PA在PA加入30%的玻璃纤维，PA的力学性能、尺寸稳定性、耐热性、耐老化性能有明显提高，耐疲劳xx强度是未增强的2.5倍。

玻璃纤维增强PA的成型工艺与未增强时大致相同，但因流动较增强前差，所以注射压力和注射速度要适当提高，机筒温度提高10-40℃。

由于玻纤在注塑过程中会沿流动方向取向，引起力学性能和收缩率在取向方向上增强，导致制品变形翘曲，因此，模具设计时，浇口的位置、形状要合理，工艺上可以提高模具的温度，制品取出后放入热水中让其缓慢冷却。

另外，加入玻纤的比例越大，其对注塑机的塑化元件的磨损越大，最好是采用双金属螺杆、机筒。

阻燃PA由于在PA中加入了阻燃剂，大部分阻燃剂在高温下易分解，释放出酸性物质，对金属具有腐蚀作用，因此，塑化元件（螺杆、过胶头、过胶圈、过胶垫圈、法兰等）需镀硬铬处理。

工艺方面，尽量控制机筒温度不能过高，注射速度不能太快，以避免因胶料温度过高而分解引起制品变色和力学性能下降。

透明PA具有良好的拉伸强度、耐冲击强度、刚性、耐磨性、耐化学性、表面硬度等性能，透光率高，与光学玻璃相近，加工温度为300--315℃，成型加工时，需严格控制机筒温度，熔体温度太高会因降解而导致制品变色，温度太低会因塑化不良而影响制品的透明度。

模具温度尽量取低些，模具温度高会因结晶而使制品的透明度降低。

耐候PA在PA中加入了碳黑等吸收紫外线的助剂，这些对PA的自润滑性和对金属的磨损大大增强，成型加工时会影响下料和磨损机件。

因此，需要采用进料能力强及耐磨性高的螺杆、机筒、过胶头、过胶圈、过胶垫圈组合。

聚酰胺分子链上的重复结构单无是酰胺基的一类聚合物。

概括起来，主要在以下几方面进行改性。

①改善尼龙的吸水性，提高制品的尺寸稳定性。

②提高尼龙的阻燃性，以适应电子、电气、通讯等行业的要求。

③提高尼龙的机械强度，以达到金属材料的强度，取代金属④提高尼龙的抗低温性能，增强其对耐环境应变的能力。

⑤提高尼龙的耐磨性，以适应耐磨要求高的场合。

尼龙加玻纤的作用
尼龙加玻璃纤维是一种常用的复合材料，其具有广泛的应用领域。

尼龙加玻璃纤维的作用主要体现在以下几个方面。

尼龙加玻璃纤维可以提高材料的强度和硬度。

尼龙本身是一种具有较高强度和硬度的材料，而玻璃纤维是一种非常坚固的纤维材料。

通过将尼龙和玻璃纤维进行复合，可以使材料的强度和硬度更高。

这使得尼龙加玻璃纤维在制造机械零件、汽车零部件等领域具有广泛的应用。

尼龙加玻璃纤维还可以提高材料的耐磨性和耐腐蚀性。

玻璃纤维具有很好的耐磨性和耐腐蚀性，可以有效地保护尼龙材料不受外界磨损和腐蚀的影响。

这使得尼龙加玻璃纤维在制造耐磨、耐腐蚀的零件和设备方面具有重要的应用。

尼龙加玻璃纤维还可以提高材料的温度和化学稳定性。

玻璃纤维具有较高的熔点和化学稳定性，可以有效地提高尼龙材料的耐高温性和抗化学腐蚀性。

这使得尼龙加玻璃纤维在制造耐高温、耐腐蚀的零件和设备方面具有重要的应用。

尼龙加玻璃纤维还可以提高材料的绝缘性能。

玻璃纤维具有很好的绝缘性能，可以有效地隔绝电流和热量的传导。

将玻璃纤维与尼龙进行复合，可以提高尼龙材料的绝缘性能，使其在制造电子产品、电气设备等领域具有重要的应用。

尼龙加玻璃纤维作为一种常用的复合材料，具有提高材料强度、硬度、耐磨性、耐腐蚀性、温度和化学稳定性以及绝缘性能的作用。

它在机械制造、汽车工业、电子产品等领域都有广泛的应用。

随着科学技术的不断进步，尼龙加玻璃纤维的应用将会越来越广泛，并不断创造出更多的应用价值。

技术专区：玻纤增强尼龙主要控制因素1、玻纤增强尼龙主要控制因素玻纤的分散，玻纤与基料尼龙的黏结，玻纤的尺寸及分布，各种助剂的正确应用，工艺条件的调整，螺杆组合及转速的控制等因素均会影响产品的性能。

1)玻纤的直径一般控制在10~20微米2)玻纤的长度一般控制在2~3毫米为最好，从理论上讲，玻纤长度越长其增强效果越好，但将带来制品表面粗糙，以及翘曲等问题。

玻纤的长度与其原始长度无关，而与螺杆组合结构及转速有关。

3)玻纤的表面水在熔融挤出过程中将使PA产生水解反应，导致PA降解，从而降低增强PA的力学性能。

4)偶联剂的用量对缺口冲击的影响，缺口冲击强度随偶联剂用量的增加而增加5)玻纤含量在30%以内随玻纤含量的增加增强PA6热变形温度随之提高，超过35%以后其热变形温度随玻纤的增加变化不大。

6)玻纤含量增加时，增强PA的成型收缩率随之减小，几乎所有增强PA都有同样的规律，一般玻纤含量达到35%时其成型收缩率大致为0.2%。

7)共混温度对增强PA的影响挤出温度太低，玻纤的包覆效果差，往往会出现玻纤外露现象，带条表面粗糙，无光泽，颗粒疏松，脆性大，产品冲击强度底，挤出温度太高，则易造成PA的热氧化分解产品力学性能下降，外观变黄，甚至变成灰色。

共混挤出温度选择的原则是控制在略高于基料熔点的温度范围内，在实际操作过程中可根据玻纤入口融体流动状况来确定熔融区温度，根据挤出带条光泽度来确定计量段，压缩段各区温度。

8)螺杆转速对增强PA性能的影响：螺杆转速太低时，螺杆的剪切作用小导致玻纤分散不匀，物料不能得到充分的塑化与混合，使得增强PA性能不均，螺杆转速太高时，其剪切混合作用增强，但由于螺杆的高速转动会产生很大的摩擦热，导致螺杆温度过高而使其基料及部分助剂产生热分解，影响产品质量，一般低玻纤含量时可适度提高转速，对于阻燃增强由于阻燃剂容易产生热分解，宜采用低转速。

2.玻纤增强尼龙制造技术的要点如下：1)控制体系水含量，防止熔融共混过程中，尼龙受热水解而导致产品力学性能的下降。

增强尼龙66是一种高性能的塑料材料，具有较高的强度和耐化学性等优点，主要用于制造机械零件、电气部件和汽车零部件等。

其主要参数如下：
1. 物理性质：增强尼龙66具有较高的强度和刚性，同时还具有较高的耐化学性、耐热性和耐磨性等特点。

其密度为1.35g/cm3，吸水率在1.5%以下。

2. 机械性质：增强尼龙66的拉伸强度和弯曲强度较高，并且其刚性和硬度也较好。

此外，其冲击强度也较好，能够承受较大的冲击载荷而不易断裂。

3. 电气性质：增强尼龙66具有良好的绝缘性能和抗电弧性，适用于制造电气部件。

4. 加工性质：增强尼龙66具有较好的加工性能，可以通过注塑、挤出、压延等方式进行加工。

同时，其表面还可以进行涂覆处理，以提高其耐腐蚀性和耐磨性等性能。

增强尼龙66的主要优点是其强度高、刚性和硬度好，同时还具有良好的耐化学性和耐磨性等优点，因此广泛应用于制造机械零件、电气部件和汽车零部件等。

但是，其缺点是热稳定性较差、耐候性较差，容易受到紫外线等因素的影响而老化。

此外，增强尼龙66的价格相对较高，生产成本较高。

在应用方面，增强尼龙66主要用于制造高强度和高精度度的零件，如轴承、齿轮、管道、电气部件等。

此外，它还可以用于制造汽车零部件、建筑材料、医疗器械等领域。

在生产过程中，需要注意控制温度和压力等工艺参数，以保证产品的质量和性能。

总之，增强尼龙66是一种高性能的塑料材料，具有较高的强度、刚性和硬度等特点，适用于制造各种机械和汽车零部件等。

在应用中需要注意其缺点和工艺参数等问题，以保证产品的质量和性能。

尼龙加玻纤的作用尼龙加玻璃纤维是一种复合材料，由尼龙基质和玻璃纤维增强剂组成。

它具有许多优点，对于许多领域的应用来说，它的作用是不可或缺的。

尼龙加玻璃纤维具有优异的力学性能。

玻璃纤维作为增强剂，可以有效地提高尼龙的强度和刚度。

相比于纯尼龙材料，尼龙加玻璃纤维具有更高的拉伸强度和弯曲刚度，这使得它在工程领域中得以广泛应用。

无论是在航空航天、汽车制造还是建筑结构中，尼龙加玻璃纤维都能够承受更大的载荷，提供更好的耐磨性和耐腐蚀性。

尼龙加玻璃纤维还具有较好的耐高温性能。

尼龙基质具有较高的熔点和玻璃化转变温度，而玻璃纤维能够有效地增加材料的热稳定性。

因此，尼龙加玻璃纤维在高温环境下仍能保持较好的力学性能，如在汽车引擎盖、航天器部件等领域得到广泛应用。

尼龙加玻璃纤维还具有良好的耐磨性和耐疲劳性能。

玻璃纤维的高硬度和优异的抗拉强度可以有效地防止材料的表面磨损和疲劳裂纹的扩展。

因此，在制造摩擦部件、运动装置和机械零件等领域，尼龙加玻璃纤维能够延长材料的使用寿命，提高产品的可靠性。

尼龙加玻璃纤维还具有较好的电绝缘性能和耐化学腐蚀性能。

玻璃纤维的高绝缘性能使得尼龙加玻璃纤维在电子元器件、电气设备等领域中得到广泛应用。

同时，尼龙基质的耐化学腐蚀性能使得尼龙加玻璃纤维在化工、环保等领域中能够承受酸碱等腐蚀介质的侵蚀。

尼龙加玻璃纤维具有优异的力学性能、耐高温性能、耐磨性和耐疲劳性能、良好的电绝缘性能和耐化学腐蚀性能等特点。

因此，在各个领域中，尼龙加玻璃纤维都发挥着重要的作用，推动着科技的进步和工业的发展。

相信随着科技的不断进步和人们对材料性能要求的提高，尼龙加玻璃纤维的应用前景将会更加广阔。

玻纤增强尼龙的优缺点及注塑易出现问题的解决方案尼龙用玻纤增强改性后，优缺点有哪些？注塑过程中容易出现哪些问题？玻纤增强尼龙的优点1、在尼龙中加入玻纤后，改性尼龙的力学性能、耐热性、尺寸稳定性、耐老化性能有明显提高，耐疲劳强度是未增强的2.5倍。

2、由于玻纤的加入，限制了塑料的高分子链间的相互移动，因此，增强塑料的收缩率下降很多，即制品缩水现象比没加玻纤之前好很多，刚性也大大提高。

3、玻纤增强尼龙软化点高，摩擦系数低，耐磨损，自润滑性、吸震性、消音性、电绝缘性好，耐油、耐弱酸、耐碱和一般溶剂，有自熄性，无毒，无臭，耐候性好。

4、尼龙经过纤维增强后，可降低尼龙切片的吸水率，使其能在高温、高湿的环境下工作。

玻纤增强尼龙的缺点1.韧性降低，脆性增加。

这一点可以通过添加增韧剂改善。

2.由于玻纤在注塑过程中会沿流动方向取向，引起力学性能和收缩率在取向方向上增强，导致制品变形翘曲。

3.在注塑的过程中，玻纤进入塑料制品的表面，使得制品表面变得很粗糙，斑斑点点，比如浮纤、料花等缺陷。

4.加入玻纤的比例越大，其对注塑机的塑化元件的磨损越大，主要是螺杆的磨损。

5.流动性会降低。

注塑中易出现的问题及解决方法在注塑加工过程中可能由于原料处理不好、制品或模具设计不合理、操作人员没有掌握合适的注塑尼龙工艺操作条件或者因机械方面的原因，常常使制品产生很多缺陷。

在生产玻纤增强尼龙时最容易出现的就是表面外观不良，主要为玻纤外露、烧焦、料花、凹痕、银纹、波纹、溢边等。

1. 玻纤外露玻纤相对于尼龙的流动性要差很多，而物料在模具中的流动是以从夹层中间往前流，两边往外翻动的方式流动的，所以流动性好的肯定是跑到前面，而流动性不好的就会停留在模具表面。

玻纤外露的解决方式如下：（1）增加射胶速度。

增加速度后，玻纤和尼龙虽然流动速度不同，但相对于高速射胶而言，这个相对速度差的比例就很小了。

（2）提高模具温度。

提高模具温度就是为了减少玻纤和模具的接触阻力，让玻纤和尼龙的速度差尽量变小，并且让物料流动时的中间层尽量厚，两边的壳层尽量薄。

尼龙加20玻纤参数、尼龙加20玻璃纤维是一种常见的复合材料，它由尼龙基体和20%的玻璃纤维增强剂组成。

这种材料在工业领域中有着广泛的应用，具有许多优良的性能和特点。

尼龙加20玻璃纤维具有出色的机械强度。

玻璃纤维作为增强剂，能够显著提高尼龙的强度和刚度，使其具备更好的耐久性和抗疲劳性能。

这使得尼龙加20玻璃纤维在需要承受高载荷和振动负荷的工程应用中表现出色。

尼龙加20玻璃纤维具有优异的耐热性和耐化学腐蚀性。

尼龙基体具有较高的熔点和热变形温度，能够在高温环境下保持较好的力学性能。

同时，玻璃纤维增强剂不易受化学物质侵蚀，使得尼龙加20玻璃纤维能够在酸碱等腐蚀性环境中长期稳定运行。

尼龙加20玻璃纤维还具有较低的摩擦系数和良好的自润滑性。

玻璃纤维的加入能够减少尼龙材料之间的摩擦，降低磨损程度，延长使用寿命。

这使得尼龙加20玻璃纤维在制造滑动轴承、齿轮等零部件时能够发挥重要作用。

尼龙加20玻璃纤维还具有较好的绝缘性能和耐候性。

玻璃纤维的导电性较低，能够有效隔离电流，具备良好的绝缘性能，使得尼龙加20玻璃纤维广泛应用于电气绝缘材料。

同时，尼龙基体和玻璃纤维增强剂均具有较好的耐候性，能够在户外环境中长期稳定运行，不易受到紫外线、氧气等因素的影响。

尼龙加20玻璃纤维还具有较低的密度和良好的成型性。

玻璃纤维的加入降低了尼龙材料的密度，使得复合材料更加轻巧。

同时，尼龙加20玻璃纤维具有良好的流动性和成型性，易于加工成各种形状的零部件，满足不同工程需求。

总结起来，尼龙加20玻璃纤维是一种性能优良的复合材料。

它具有出色的机械强度、耐热性、耐化学腐蚀性、低摩擦系数、优异的绝缘性能和耐候性等特点。

这些特性使得尼龙加20玻璃纤维在汽车、电子、机械等领域得到广泛应用，并在工程领域中发挥着重要作用。

随着科技的不断进步，尼龙加20玻璃纤维将会有更广阔的应用前景。

玻纤增强PA66的研究及其应用实例摘要:介绍了玻纤增强PA66的性能,池窑法生产工艺以及偶联剂的应用。

通过实例介绍了玻纤增强PA66在高铁的实际应用。

关键词:玻璃纤维PA66 池窑法偶联剂1 引言塑料可分为热塑性塑料和热固性塑料。

热塑性塑料是线性结构,加热则可塑,冷却则硬,可反复多次成型;热固性塑料由线性交联成体型结构,只能一次成型。

短纤维热塑性增强塑料是分散在指热塑性塑料和热固性塑料体中的增强纤维长度不超过10～15mm,同时成型复合材料时也以此增强纤维长度作为自动化批量生产还是非自动化及半自动化如手糊、喷射等加工方法的分界点。

PA66是塑料的一种。

1.1 PA66PA66又称尼龙66,或聚己二酸己二胺。

其分子式:[-NH(CH2)6－NHCO(CH2)4CO]n－。

外观为乳白色或微黄色透明到不透明角质状结晶性聚合物,具有可塑性。

密度1．15g/cm3。

熔点252℃。

脆化温度-30℃。

热分解温度大于350℃。

连续耐热80～120℃,平衡吸水率2．5%。

能耐酸、碱、大多数无机盐水溶液、卤代烷、烃类、酯类、酮类等腐蚀,但易溶于苯酚、甲酸等极性溶剂。

具有优良的耐磨性、自润滑性,机械强度较高。

但吸水性较大,因而尺寸稳定性较差。

PA66可通过添加增强剂、增韧剂、润滑剂、热稳定剂、加工助剂、着色剂来改进和提高性能,以制取阻燃、尺寸稳定、增强、加工性能等不同性能的产品。

1.2 玻璃纤维PA66主要的增强剂为玻璃纤维、玻璃微珠、碳纤维和石墨纤维、二氧化硅和硅酸盐等。

其中最常用的是玻璃纤维,它与PA66的亲和性好,且添加量大时仍能保持在良好的加工黏度范围内,增强效果也较显著。

玻璃纤维是经融融状态的玻璃拉丝而成的。

其直径越小,拉伸强度越大,比如玻璃纤维直径为4μm和10μm时,其对应的拉伸强度分别为3500MPa和1100MPa.玻璃纤维的生产方法主要有定长纤维拉丝法和连续纤维拉丝法。

与热塑性玻璃纤维增强塑料有密切关系的是连续纤维拉丝法,该法简要流程如下:1)将符合成分要求的石英砂、长石、石灰石、硼酸、碳酸镁、氧化铝等原材料粉碎,混合均匀加入池窑中。

谈谈尼龙隔热条里的玻璃纤维一．引言带玻璃纤维(以下简称玻纤)增强的尼龙66隔热条是近年来工程塑料应用于建筑领域的一个很好的实例。

它的出现解决了长期困扰铝门窗行业发展的大问题：即以铝合金门窗为代表的金属门窗不节能的问题。

这些年来随着相关行业标准的出台对隔热条质量要求也愈加严格，以聚氯乙烯(即PVC)为代表的不合格产品正在退出隔热条市场,而玻纤增强的尼龙66隔热条正以惊人的速度发展,预计2005年玻纤增强尼龙66隔热条市场用量可达一亿米以上。

玻纤增强的尼龙66隔热条无论在建材领域或是塑料加工界都属于新产品,在我们的销售工作当中我们感觉到客户对此产品确实也比较陌生。

为了加深用户对玻纤增强尼龙66隔热条的认识,同时也为了使优质的隔热条能尽快占领市场,我们计划撰写系列技术文章,对玻纤增强尼龙66隔热条的材料特性做阐述,欢迎读者与我们一起讨论。

二．选用玻璃纤维增强的理由尼龙66是性价比很高的工程塑料,具有较高的机械强度和很好的耐热性。

但尼龙66本质是合成的有机高分子材料,它也具有高分子材料本身固有的特性,即蠕变特性。

所谓的蠕变性就是指塑料材料在一定的外应力作用下，其形变随时间增加而增加的现象。

未经增强改性的尼龙66是不可能直接做成隔热条使用的。

如果真的采用未经增强改性的尼龙66,我们可以想象在窗框和玻璃重量作用下，这种纯尼龙66隔热条将会随时间延长而逐渐变形，所造成的后果将不堪设想。

为了抑制尼龙66的蠕变性可加入多种填充物进行改性,国内外的实验已经证明,在所有增强填充物中玻纤对蠕变的抑制效果是最好的! 其次经玻纤增强后的尼龙66在强度、刚性和热变形温度方面都有大幅度提高，如加入25wt%以上玻纤增强的尼龙66比抗张强度可达1500以上，这与硬铝或合金钢的比抗张强度（1500-1600）相当，真正实现了隔热条与铝合金在力学性能上的匹配。

此外纯尼龙66的线膨胀系数是7*10－5K－1，这一数值是铝合金的近三倍，而加入25wt%以上玻纤增强后尼龙66线膨胀系数可降至(2.5～3)* 10－5K－1,与铝合金的线膨胀系数非常接近，这样就避免了由于热胀冷缩作用导致隔热条从型材间脱落的危险。
