关于铝合金门窗水密性能的探讨

铝合金门窗选购必备3要点防风性水密性气密性铝合金门窗不但具有优良的综合性能。

其抗风压性能、水密性能和气密性能佳，而且还有着很好的装饰性和耐久性，在采用断桥隔热铝型材和中空玻璃时，其隔音性能和保温性能也以达到很好的效果，同时，铝合金型材防火、耐腐蚀、无污染；铝合金材料还有着储量丰富、宜于加工制作、可循环回收利用的优势，其本身即为一种环保、节能的建筑材料。

因此，铝合金门窗成为需要良好的综合性能和装饰性能的首选产品。

铝合金门窗选购注意三要素：一、防风性稳固性是门窗防风的关键因素，铝合金门窗由钛镁铝合金精制而成，其强度与刚性都较强，在面对强风袭击的时候，窗户将会成为家居的一道安全防线。

门窗选购，除了边框材质与开法以外，影响门窗的密闭性的还有玻璃的厚度。

一般来说双玻铝合金门窗的密闭性较好。

常见的双玻门窗，玻璃厚度为5mm，隔热铝条厚度一般为6mm、9mm和12mm、15mm四种。

二、水密性良好的水密性，让门窗在面对暴风雨袭击时，仍然保持室内的干爽，没有渗水漏水的烦恼。

各种材料的门窗中，铝合金门窗的水密性较好。

门窗的玻璃可以选择中空玻璃，在几层玻璃之间进行了有效的密封，并装入吸收水汽的干燥剂，使玻璃中无水汽和灰尘的存在。

三、气密性密闭性较好的门窗，可考虑使用塑钢保温窗，采用双层甚至三层的真空Low-E玻璃，加上双道橡胶密封条，让门窗既防风又保温，除了材料以外，门窗的开关方式也是决定密封性的关键因素。

平开式窗户，利用等压原理，采用一道硬密封和两道软密封的三密封结构，让窗户具有良好的气密性和水密性。

对于门来说，嵌式的推拉门气密性高，密闭性能好。

（注：素材和资料部分来自网络，供参考。

请预览后才下载，期待你的好评与关注！）。

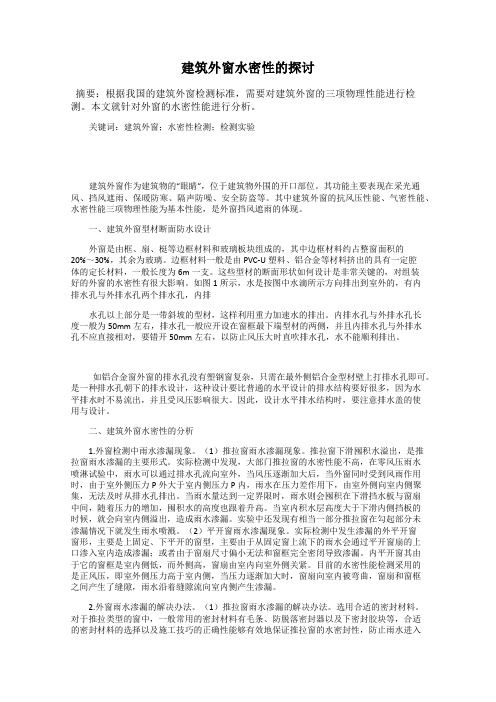

建筑外窗水密性的探讨摘要：根据我国的建筑外窗检测标准，需要对建筑外窗的三项物理性能进行检测。

本文就针对外窗的水密性能进行分析。

关键词：建筑外窗；水密性检测；检测实验建筑外窗作为建筑物的“眼睛”，位于建筑物外围的开口部位。

其功能主要表现在采光通风、挡风遮雨、保暖防寒、隔声防噪、安全防盗等。

其中建筑外窗的抗风压性能、气密性能、水密性能三项物理性能为基本性能，是外窗挡风遮雨的体现。

一、建筑外窗型材断面防水设计外窗是由框、扇、梃等边框材料和玻璃板块组成的，其中边框材料约占整窗面积的20%～30%，其余为玻璃。

边框材料一般是由PVC-U塑料、铝合金等材料挤出的具有一定腔体的定长材料，一般长度为6m一支。

这些型材的断面形状如何设计是非常关键的，对组装好的外窗的水密性有很大影响。

如图1所示，水是按图中水滴所示方向排出到室外的，有内排水孔与外排水孔两个排水孔，内排水孔以上部分是一带斜坡的型材，这样利用重力加速水的排出。

内排水孔与外排水孔长度一般为50mm左右，排水孔一般应开设在窗框最下端型材的两侧，并且内排水孔与外排水孔不应直接相对，要错开50mm左右，以防止风压大时直吹排水孔，水不能顺利排出。

如铝合金窗外窗的排水孔没有塑钢窗复杂，只需在最外侧铝合金型材壁上打排水孔即可。

是一种排水孔朝下的排水设计，这种设计要比普通的水平设计的排水结构要好很多，因为水平排水时不易流出，并且受风压影响很大。

因此，设计水平排水结构时，要注意排水盖的使用与设计。

二、建筑外窗水密性的分析1.外窗检测中雨水渗漏现象。

（1）推拉窗雨水渗漏现象。

推拉窗下滑囤积水溢出，是推拉窗雨水渗漏的主要形式。

实际检测中发现，大部门推拉窗的水密性能不高，在零风压雨水喷淋试验中，雨水可以通过排水孔流向室外，当风压逐渐加大后，当外窗同时受到风雨作用时，由于室外侧压力P外大于室内侧压力P内，雨水在压力差作用下，由室外侧向室内侧聚集，无法及时从排水孔排出。

当雨水量达到一定界限时，雨水则会囤积在下滑挡水板与窗扇中间，随着压力的增加，囤积水的高度也跟着升高。

铝合金门窗性能差的原因及改进措施分析铝合金门窗是当下建筑物中应用最为广泛的装饰材料之一，其相较于传统的木质门窗，其实用性、安全性以及观赏性更强。

而存在缺陷是其水密性较差，很大程度上引起铝合金门窗产生渗水情况，而连带到直接损坏外墙、内墙、地面等质量，继而影响到建筑物的整体质量。

铝合金防渗水施工是一项系统化与技术性为主的工程，其连带工艺较为繁杂，而若是真正根治其渗水问题也是难度较大的，因此重点当是做好施工阶段的监管工作，从根本上杜绝渗水情况的产生。

本文主要以铝合金门窗性能问题中的渗水性问题为主，分析成因所在，提出相关优化措施。

标签：铝合金门窗;防渗水;成因;优化措施一、铝合金门窗渗水成因分析（一）窗体结构设计不合理人们生活质量的不断提高，对居住环境提出了更高标准的要求。

因其设计者在设计初期，受到业主的要求影响，而侧重于追求采光性通风性，则门窗设计活动中，往往将窗体结构设计为落地窗或面积较大的飘窗。

设计过程中并未严格考虑到所在地的气候与环境等影响，继而相对淡化了铝合金门窗其自身的抗风压能力、门窗配件的受压能力，过分追求大面积窗体结构的建设[1]。

如此一来，铝合金门窗安设完工且投入使用之后，其抗风压能力因其面积较大而相对别大幅度分散，继而性能减弱，加之玻璃承受能力的局限性，很大程度上引起铝合金门窗配件的形变现象，继而导致气密性与水密性的功能降低，以此产生渗水与漏气问题。

再如，设计时未严格考量分析门窗的锁点，或直接采取平面拼接门窗框架，而导致缝隙较大，加之未根治处理，则引起渗水问题。

对于门窗下框泄水孔的设计，产生泄水孔设计尺寸较小的现问题普遍存在，尽管未直接影响到平常泄水活动，而若是遭遇雨水天气，则很大程度上产生因其泄水孔排水性能较差而引起渗漏问题。

（二）窗边构造节点的设计窗体上方的滴水线，或窗台下方的的流水坡较小，结合上文的泄水孔排水文艺，铝合金门窗遭遇雨水天气时，产生排水不及时等我问题，继而产生水倒灌等情况，引起窗口渗水;同时，飘窗面积较大、落地窗或异型窗的设计过程中，过度追求其可观赏性与赏性与美观性，未严格开展窗边构造节点的防水设计工作，无法支撑起防渗水标准而引发渗水问题;此外，窗台的阴阳角、砖墙因其墙体结构具有微小裂缝，受到风压影响而引起渗水问题。

铝合金门窗的防水密封设计1．铝合金门窗水密性能最低控制指标铝合金门窗水密性能最低指标可按下式取值且不小于150Pa(即铝合金门窗的水密性能不能低于2级指标)：P=k×μz×μs×wo式中P：水密性设计取值（Pa）；wo：基本风压（N/㎡）；μz：风压高度变化系数；μs：体形系数，可取1.2；k：系数，沿海热带风暴和台风地区k值取0.3，其它地方取0.25。

2．门窗结构防水设计(1)铝合金门窗结构设计时积极采用等压原理，是提高门窗防水密封性能的最有效途径。

(2)活动扇与窗框的搭接量不能过小。

平开窗活动扇与窗框的搭接量不宜小于6mm。

(3)高层建筑、寒冷地区及节能要求较高地区，尽量采用平开型门窗结构形式，少用或不用推拉型门窗结构形式。

由于推拉型门窗活动扇与上下滑轨间存在较大缝隙、且相临的两个窗扇不在同一个平面上，两个窗扇之间没有密封压紧力存在，仅仅依靠毛条进行重叠搭接，而毛条之间存在缝隙，密封作用非常微弱，所以推拉门窗防水密封性能很差。

而平开型门窗窗扇和窗框间均设有2～3道密封橡胶胶条密封，在窗扇关闭锁紧后密封橡胶条压得很紧，而且中间空腔很容易形成等压腔，因此可以设计出密封性能非常优越的门窗。

(4)门窗安装玻璃的铝合金玻璃压线宜设计在室内方向，避免玻璃压线与窗框之间的细微缝隙渗水。

(5)推拉类型门窗下滑室内侧要设计足够高的挡水板，否则当室外雨水有一定压力时，雨水将越过挡水板流入室内。

(6)门窗活动扇上部应设置披水板，下部设置排水孔。

(7)组合门窗尽量减少外露拼缝，因为细微缝隙无法采用密封胶密封而产生渗漏。

因结构原因无法避免外露拼缝时，则拼缝处型材两接触面形成90°，便于注密封胶密封。

门窗技术一、铝合金门窗的密封性问题：推拉系统的最大的问题是密封性比较差在北京现在来看，门窗的主流还是推拉窗，但是由于门的简易和客观限制，大部分还是推拉门，但是简单的推拉门存在一些问题，设想一下一个门里外热对流的话，这个影响有多大?现在很多项目当中，会发现，平开窗由于隔热材不够，有的隔热条好的也有节流的现象，但是推拉窗就没有，所以简单的推拉门的运用实际上对于整个建筑节能体系来说，形成了一个最大的薄弱环节。

铝合金门窗的水密性能如何提高在南方生生长的小伙伴应该都知道台风，而台风所带来的暴雨强度之大、持续时间之长是前所未有的，各种门窗都出现了不同程度的渗漏水问题，给住户造成不小的麻烦。

那么对于铝合金门窗企业怎么样提高产品的水密性能就成了一个亟待解决的问题，而这也是门窗企业发展的关键，那么要解决这个问题，有哪些方法呢？一、门窗的主要受力构件刚度不足，在风荷载的作用下变形产生缝隙渗水。

在门窗设计时必须计算门窗的强度和挠度，必要时门窗的主要受力构件应选用加强型型材。

二、建筑上门窗洞口应设计鹰嘴（即滴水线）。

嵌缝应爆满但又不得使窗框变形。

窗框与墙体间打防水胶密封，打防水胶必须在墙体干燥后进行;若墙体未干燥、灰尘未清除干净，墙体释放出的水蒸气会使密封胶失效，雨水将沿着框、墙缝隙渗入室内。

三、推拉窗的水密性是由下滑挡水壁的高度决定的。

富轩门窗发现一些门窗厂家为了降低成本，不顾实际需要，选用了低挡水的下滑，导致门窗水密性能低下，雨水从挡水壁漫出。

根据计算，推拉窗的水密性≈挡水壁的高度h(mm)*9.8Pa。

所以，高风压地区和高层建筑必须选用高挡水壁的下滑。

四、型材构件刚性结合部没有采取密封措施，在风雨同时作用下产生缝隙渗水（渗水量较大）或毛隙渗水(这种现象在下雨时都存在，只不过因时间短、渗水量少、仅渗入型材空腔内、没有渗入室内而不易察觉;这在部分使用海沙的地区易造成型材内部腐蚀)。

型材构件刚性结合部在拼装前必须采用打端面胶或使用密封胶片等密封措施。

五、推拉窗的毛条、防脱落密封器、下密封块是保证推拉门窗密封性能的重要配件。

下密封块(工程中普遍未安装)是起着勾企与下滑道之间的密封作用，可有效防止在波动何在的作用下溅水现象的发生，并可防止蚊虫进入室内。

毛条是窗扇与窗框间的密封件，决定门窗气密性的优劣，普通化纤毛条遇水会卷曲而失去密封作用，在波动风荷载下易发生溅水现象必须使用硅化毛条。

推拉窗滑道上的排水孔加工应遵循内扇外空，外扇内孔的原则，以保证门窗的密封性能，尤其是下滑毛条水平朝向的推拉窗。

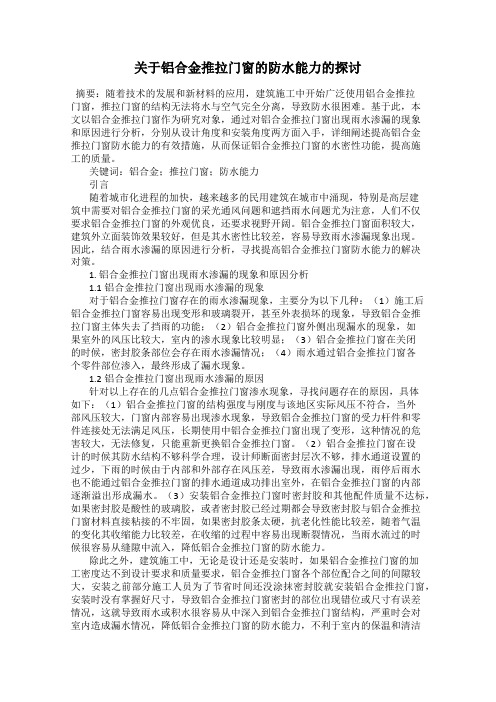

关于铝合金推拉门窗的防水能力的探讨摘要：随着技术的发展和新材料的应用，建筑施工中开始广泛使用铝合金推拉门窗，推拉门窗的结构无法将水与空气完全分离，导致防水很困难。

基于此，本文以铝合金推拉门窗作为研究对象，通过对铝合金推拉门窗出现雨水渗漏的现象和原因进行分析，分别从设计角度和安装角度两方面入手，详细阐述提高铝合金推拉门窗防水能力的有效措施，从而保证铝合金推拉门窗的水密性功能，提高施工的质量。

关键词：铝合金；推拉门窗；防水能力引言随着城市化进程的加快，越来越多的民用建筑在城市中涌现，特别是高层建筑中需要对铝合金推拉门窗的采光通风问题和遮挡雨水问题尤为注意，人们不仅要求铝合金推拉门窗的外观优良，还要求视野开阔。

铝合金推拉门窗面积较大，建筑外立面装饰效果较好，但是其水密性比较差，容易导致雨水渗漏现象出现。

因此，结合雨水渗漏的原因进行分析，寻找提高铝合金推拉门窗防水能力的解决对策。

1. 铝合金推拉门窗出现雨水渗漏的现象和原因分析1.1铝合金推拉门窗出现雨水渗漏的现象对于铝合金推拉门窗存在的雨水渗漏现象，主要分为以下几种：（1）施工后铝合金推拉门窗容易出现变形和玻璃裂开，甚至外表损坏的现象，导致铝合金推拉门窗主体失去了挡雨的功能；（2）铝合金推拉门窗外侧出现漏水的现象，如果室外的风压比较大，室内的渗水现象比较明显；（3）铝合金推拉门窗在关闭的时候，密封胶条部位会存在雨水渗漏情况；（4）雨水通过铝合金推拉门窗各个零件部位渗入，最终形成了漏水现象。

1.2铝合金推拉门窗出现雨水渗漏的原因针对以上存在的几点铝合金推拉门窗渗水现象，寻找问题存在的原因，具体如下：（1）铝合金推拉门窗的结构强度与刚度与该地区实际风压不符合，当外部风压较大，门窗内部容易出现渗水现象，导致铝合金推拉门窗的受力杆件和零件连接处无法满足风压，长期使用中铝合金推拉门窗出现了变形，这种情况的危害较大，无法修复，只能重新更换铝合金推拉门窗。

（2）铝合金推拉门窗在设计的时候其防水结构不够科学合理，设计师断面密封层次不够，排水通道设置的过少，下雨的时候由于内部和外部存在风压差，导致雨水渗漏出现，雨停后雨水也不能通过铝合金推拉门窗的排水通道成功排出室外，在铝合金推拉门窗的内部逐渐溢出形成漏水。

铝合金门窗防渗水施工技术的应用探讨铝合金门窗在现代建筑中广泛应用，其优良的性能和美观的外观使其成为了大多数建筑中的首选。

铝合金门窗在安装和使用过程中可能会面临一些问题，其中防渗水是一个非常重要的问题。

本文将围绕铝合金门窗防渗水施工技术的应用展开探讨，探讨其在建筑中的作用和重要性。

一、铝合金门窗防渗水的重要性铝合金门窗作为建筑中的门窗系统，其防水性能直接关系到建筑的使用寿命和居住环境的舒适度。

如果铝合金门窗在安装过程中没有做好防渗水工作，就可能导致雨水渗入房屋内部，引发墙体渗漏、霉变等问题，严重影响建筑的使用寿命和居住质量。

铝合金门窗防渗水施工技术的应用非常重要。

1. 材料选择：在铝合金门窗的施工中，首先需要选择优质的防水材料，包括密封胶、防水胶条、防水涂料等。

这些材料需要具备良好的抗老化、抗紫外线、抗渗水等性能，以确保在长期使用中不会发生渗水问题。

2. 施工工艺：在铝合金门窗的安装过程中，需要严格按照施工工艺进行，包括预埋套、上乳胶、开槽、贴条、涂胶等工序。

每一个工序都需要严格把关，确保门窗的每一个连接处都有良好的防水处理，避免雨水渗入。

3. 质量检验：在施工完成后，需要进行质量检验，包括水压测试、水密性检测等。

通过这些检测可以确保铝合金门窗的防水性能符合标准要求，不会在日后出现渗水问题。

1. 提高建筑的使用寿命：采用优质的防水材料和严格的施工工艺可以有效提高铝合金门窗的防水性能，避免雨水渗入建筑内部，从而延长建筑的使用寿命。

2. 提升居住环境的舒适度：铝合金门窗的防水性能影响到室内的干燥度和温度舒适度，有效的防水施工可以提升居住环境的舒适度，使居住者更加舒适。

3. 保障建筑的安全性：防水施工不仅可以防止雨水渗入，还可以避免墙体渗漏、霉变等问题的发生，保障建筑的安全性。

随着建筑技术的不断发展和创新，铝合金门窗防渗水施工技术也在不断完善和优化。

未来，铝合金门窗防渗水施工技术的发展趋势可能包括以下几个方面：1. 智能化施工：利用智能化设备和技术进行施工，提高施工的精准度和效率，提升防水施工的质量。

高性能铝合金门窗防水的探讨摘要：由于我国铝合金门窗起步较晚，所以至今依然处于发展中阶段，有关铝合金门窗的安装工序并不健全，一旦在安装过程中，由于其气密性、水密性和抗风压的技术指标不能达到标准，势必在日后使用当中出现漏水、漏风等问题，对用户的生活产生影响，并造成建筑出现较大能耗，所以针对于此，则需要在安装施工当中严格把控防渗水技术的应用质量，提高铝合金门窗的综合能力。

鉴于此，本文主要分析高性能铝合金门窗的防水。

关键词：高性能；铝合金门窗；防水中图分类号：TU756 文献标识码：A1、概述在房屋建筑施工过程中，铝合金门窗安装完成后，最为容易、最为常见出现渗水的地方一定是窗台、窗顶、窗两侧以及框、扇接合这几个部位。

而造成这些位置渗水的主要原因是建筑墙体与铝合金门窗接缝的密封性差，窗加工薄弱连接部位变形，从而出现渗水的情况。

对于门窗顶的滴水槽和鹰嘴施工时，经常出现坡度不够大，雨水反流，造成窗台的渗水现象发生，而窗台、窗顶、窗两侧这些位置在铝门窗施工安装过程中，墙体和门窗框材表面没有清理干净，接缝处遗留一些杂物，造成建筑硅酮密封胶开裂或者脱落，影响了门窗框与墙体之间的弹性连接，施工人员没有使用合格的建筑硅酮密封胶，或者施打硅酮密封胶不符合工艺要求，导致框与墙体拼接处出现缝隙，雨水从这些缝隙渗流到室内。

2、高性能铝合金门窗渗水的影响因素2.1、材料选择不合理材料质量将直接影响门窗施工效果，就目前实际情况来看，在建筑施工当中铝合金门窗材料选择不合理的情况屡有发生，铝合金材料目前已经从以前的可用到高性能的转变，目前国外一线品牌像旭格等采用的型材均为6063/T6的型材，国内高端的系统门窗已经跟上，像贝克洛，正典等，均已采用6063/T6型材，所以在选材时，就需要根据项目选择合适的材料，高性能的原材料必然带来高性能的密封性能，从而从源头杜绝因材料变形，强度不够等造成的渗漏水隐患。

事实证明很多渗水是发生在组角，拼缝等加工连接薄弱部位。

铝合金门窗的防水性能随着科技不断发展和人们环保意识的提高，铝合金门窗在建筑行业中不断得到推广和应用。

舒适的居住环境是人们对家的追求，而防水性能是门窗的一项重要指标。

那么铝合金门窗的防水性能如何呢？一、铝合金门窗的防水性能需要考虑哪些因素？1. 设计因素：包括门窗型号、尺寸、连接方式、框材厚度等。

2. 安装因素：包括安装位置、安装精度、固定方式等。

3. 材料因素：包括型材种类、密封条材质等。

二、铝合金门窗的防水性能如何测试？1. 整体性能测试：主要是使用喷淋试验，以不同的水压来模拟大雨，测试门窗的耐水性能。

2. 局部性能测试：主要是使用水滴试验，以观测门窗各个部位是否存在漏水现象。

三、如何保证铝合金门窗的防水性能？1. 设计合理：选择合适的型材和密封条材质，制定合理的门窗型号。

2. 安装精度高：避免门窗的开合轨迹不平行，门窗框与墙体接触不紧密等因素影响安装质量。

3. 外观质量好：门窗表面要光滑平整，焊点处不得有气孔、裂纹等缺陷。

4. 研究新技术：合理利用新材料和新技术，比如使用特殊的密封条、采用悬挂式门窗等。

四、防水门窗的主要特点1. 保持室内干燥：有效避免室内空气潮湿，从而防止墙角、地面等位置出现霉、发霉等现象。

2. 保护家具：让门窗的内外环境相互隔离，防止潮湿空气直接接触到家具，提高家具的使用寿命。

3. 健康环保：墙角等潮湿的位置容易生长霉菌，影响家人的身体健康。

使用防水门窗可以避免这种情况的发生。

总之，铝合金门窗作为外窗材料，其防水性能是需要注意的一个方面。

为了达到良好的防水效果，需要选择合适的型号和材料，并且提高安装质量，注重门窗外观质量和保养维护等因素。

同时，防水门窗也具有许多优点，如保持室内干燥，保护家具，健康环保等，符合人们对居住环境的追求。
