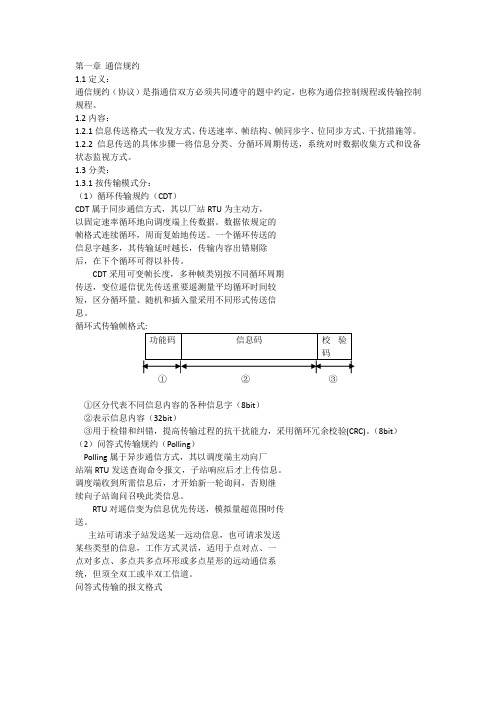

第一章通信规约1.1定义:通信规约(协议)是指通信双方必须共同遵守的题中约定,也称为通信控制规程或传输控制规程。
1.2内容:1.2.1信息传送格式—收发方式、传送速率、帧结构、帧同步字、位同步方式、干扰措施等。
1.2.2信息传送的具体步骤—将信息分类、分循环周期传送,系统对时数据收集方式和设备状态监视方式。
1.3分类:1.3.1按传输模式分:(1)循环传输规约(CDT)CDT属于同步通信方式,其以厂站RTU为主动方,以固定速率循环地向调度端上传数据。
数据依规定的帧格式连续循环,周而复始地传送。
一个循环传送的信息字越多,其传输延时越长,传输内容出错剔除后,在下个循环可得以补传。
CDT采用可变帧长度,多种帧类别按不同循环周期传送,变位遥信优先传送重要遥测量平均循环时间较短,区分循环量、随机和插入量采用不同形式传送信息。
循环式传输帧格式:①区分代表不同信息内容的各种信息字(8bit)②表示信息内容(32bit)③用于检错和纠错,提高传输过程的抗干扰能力,采用循环冗余校验(CRC)。
(8bit)(2)问答式传输规约(Polling)Polling属于异步通信方式,其以调度端主动向厂站端RTU发送查询命令报文,子站响应后才上传信息。
调度端收到所需信息后,才开始新一轮询问,否则继续向子站询问召唤此类信息。
RTU对遥信变为信息优先传送,模拟量超范围时传送。
主站可请求子站发送某一远动信息,也可请求发送某些类型的信息,工作方式灵活,适用于点对点、一点对多点、多点共多点环形或多点星形的远动通信系统,但须全双工或半双工信道。
问答式传输的报文格式指出双方RTU地址、报文类型和数据区的字节数。
表示报文要传送的信息内容。
用报文头和数据区的字节按编码规则运算得到,用于检错和纠错,可采用奇偶校验或CRC校验。
1.3.2按传输基本单位分(1)面向字符的通信规约(须加起始位和停止位)将数据和控制信息都编成字符,并以字符作为信息传输基本单位的通信规约。
P102电能量传输规约1介绍 (2)1.1串口底层通讯格式 (2)1.2基本帧格式 (2)2基本帧格式具体说明 (2)2.1固定帧长帧(启动字符为10H) (2)2.1.1基本格式 (2)2.1.2控制域C(同可变帧长帧中控制域定义) (2)2.1.3.1主站→电量采集终端 (2)2.1.3.2电量采集终端→主站 (3)2.1.3地址域 (3)2.1.4校验和 (3)2.2可变帧长帧 (4)2.2.1帧格式 (4)2.2.2链路用户数据构成 (4)2.2.3链路用户数据的各项说明 (4)2.2.3.1类型标识 (4)2.2.3.2可变结构限定词 (5)2.2.3.3传送原因 (5)2.2.3.4应用服务数据单元公共地址(1~65535) (5)2.2.3.5记录地址:区分信息量类型。
(5)2.2.3.6信息体地址 (6)2.2.3.7信息体元素 (6)2.2.3.8时间信息 (6)3规约中使用的几种帧格式具体说明 (6)3.1复位链路(假设地址域为1,下同) (6)3.2主站确认帧 (6)3.3无所要求数据帧 (6)3.4读产品型号、版本信息 (7)3.5读终端时间: (8)3.6设置终端时间: (9)3.7读选定的时间范围内的单点信息(状态告警SOE) (10)3.8读某几路电表的电量实时数据: (14)3.8.1读电能量数据 (14)3.8.2读需量数据 (14)3.8.3读瞬时量数据 (14)3.8.4读电压合格率数据 (14)3.8.5读事项记录数据 (14)3.9读选定时间范围的某几路电表的历史信息 (20)3.9.1读电能量数据 (20)3.9.2读瞬时量数据 (20)3.10读选定时间范围的某几路电表的月电量信息: (22)3.10.1读电能量数据 (22)3.10.2读需量数据 (22)3.10.3读电压合格率数据 (22)3.10.4读事项记录数据 (22)3.11读选定时间范围的某几路电表的负荷曲线信息 (23)3.11.1读电能量数据 (23)3.11.2读瞬时量数据 (23)3.12流程 (24)4扩展功能码格式(用于采集器参数的查询与设置) (25)4.1帧格式 (25)4.2扩展功能码一览 (25)4.3各个命令操作过程 (27)4.3.1握手 (27)4.3.2通信结束命令 (27)4.3.3查询运行参数 (27)4.3.4查询通道参数命令(每帧一通道) (28)4.3.5查询脉冲表参数(每帧一表) (30)4.3.6查询智能表参数(每帧一表) (31)4.3.7查询抄表方案(每帧一种方案) (32)4.3.8查询存储方案 (33)4.3.9查询上传方案 (33)4.3.10查询YXMK参数 (34)4.3.11查询遥信参数 (34)4.3.12查询告警方案 (35)4.3.13查询密码设置 (35)4.3.14设置运行参数 (35)4.3.15设置通道参数命令(每帧一通道) (36)4.3.16设置脉冲表参数命令(每帧一表) (36)4.3.17设置智能表参数命令(每帧一表) (36)4.3.18设置抄表方案(每帧一种方案) (36)4.3.19设置存储方案 (36)4.3.20设置告警方案 (36)4.3.21设置密码参数 (37)4.3.22删除脉冲表计 (37)4.3.23删除智能表计 (37)4.3.24设置上传方案 (37)4.3.25设置YXMK参数 (37)4.3.26设置遥信参数 (37)4.3.27删除遥信参数 (38)4.3.28设置脉冲表表底数 (38)4.3.29初始运行命令 (38)4.3.30缺省设置命令 (38)4.3.31表计校时命令 (38)4.3.32设置表址命令 (38)4.3.33旁代操作 (38)4.3.34换表操作 (39)4.3.35换CT操作 (39)4.3.36查询采集统计数据 (39)4.3.37运行测试命令 (39)4.3.38单表测试命令 (39)4.3.39查询通道状态 (40)4.3.40查询终端状态 (40)4.3.41软件升级流程(旧) (40)4.3.42软件升级流程(新) (40)4.3.43软件版本切换 (41)4.3.44字库写入流程 (41)4.3.45终端重启 (41)4.3.46手动消除告警 (41)4.3.47进入维护状态 (41)4.3.48透明通道功能 (42)1 介绍本格式是由《中华人民共和国电力行业标准、DL/T 719 –2000 远动设备及系统、第5部分 传输规约 、第102篇 电力系统电能累计量传输配套标准》定义的,而且适用于电能量计费所用到的数据通信格式,其它详细内容可参照上述文本标准。
通信规约介绍1.通信规约的概念在通信中数据的传送应按约定的格式进行,收发两端事先应对传送速率、同步方式、数据结构等相互约定,共同遵守,这些约定称之为通信规约。
2.通信规约的分类2.1远动规约1.任务:向主站(调度中心或集控站)实时提供子站(变电站或发电厂)信息。
2.方式:基于四遥库,通过序号即顺序表的方式上送。
3.常用规约:IEC101、IEC104、CDT、SC1801、U4F、DNP3.0等2.2 站内规约目前主流为IEC103规约,但不同厂家在规约的理解上、做法上存在差异,并未实现真正的互连,依然需要通过规约转换器来实现通信。
今后的方向为IEC61850,其本身具有更强的互操作性,是面向对象的结构化信息模型。
智能设备规约:直流屏、电度表、消弧装置等。
3.IEC制定的规约标准介绍3.1规约模型国际电工委员会TC-57技术委员会为适应电力系统的发展及其它公用事业的需求,制定了一系列的标准。
本标准的模型源于ISO-OSI参考模型的七层协议,采用了三层,即应用层、链路层、物理层,称之为增强性能结构(EPA)。
应用层:用户进程的接口,表达真正要做的事情。
链路层:在链路上实现无差错地传送数据帧。
物理层:将比特流送到物理媒体上传送。
3.2 常用配套标准IEC870-5-101---基本远动任务的配套标准(95年)IEC870-5-102---电能脉冲计数量配套标准(96年)IEC870-5-103---继电保护设备信息接口配套标准(97年)IEC870-5-104---采用标准传输协议子集的IEC870-5-101的网络访问(2000年)4.通信规约的内容4.1 帧结构举例:启动字符(68H)长度(L)长度重复(L)启动字符(68H)控制域(C)链路地址域(A)链路用户数据(可变长度)帧校验和(CS)结束字符(16H)4.2 传输规则传输过程的约定。
4.3 差错处理数据丢失、数据出错的重传。
5.远动规约5.1 循环式规约DL451-91(部颁CDT) 、DISA-CDT 、 XT9702。
务实 求精 协作 创新
PMU通信规约介绍
2015.07.15 陈玉林
同步相量测量装置及系统
• 同步相量测量装置(PMU) Phasor Measurement Unit PMU用于同步相量的测量和上送,并进行动态和 暂态数据记录 • 广域相量测量系统(WAMS) Wide Area Measurement System 由PMU和高速通信网络构建而成,为区域电网提 供实时监测、分析和控制
2
同步相量测量原理
相量1 δ12 相量2
U 1 1
U 2 2
相量1
相量2
δ1
参考相量
δ2 参考相量
3
同步相量概念
电力系统中的正弦或余弦电压、电流量:
u (t ) 220 2 cos(314t 30 )kV i (t ) 100 2 cos(314t 10 )A
幅值均取有效值的根号2倍 选取相同的时间参考点,如:1PPS 可得到初始相角(-180°~ 180°) Im 50Hz
22030 kV U 100-10 A I
分析电流和电压,便得到幅值和初相 角都是变量,但转速相同的同步相量
4
Re
PMU/WAMS系统整体结构
1. WAMS主站
WAMS主站
WEB服务器 数据库服务器
LAN
EMS系统
网关
SCADA 系统
3.同步时钟
WAN
防火墙
前置机
LAN 分析中心站 分析工作站 数据库服务器 数据集中器 WAN LAN 分析中心站
LAN
4.通信网络
EMS系 统 SCAD A 系统
EMS系 统 SCAD A 系统
WAN LAN
分析工作站 数据库服务器 数据集中器
数据集中器
LAN LAN
相量测量单元
2.PMU装置
5 2.PMU装置
PCS-996型PMU系统典型配置
RCS-9785 GPS时钟
PCS-996G 数据集中器
PCS-996A (变电站)
PCS-996B (发电厂)
6
PMU装置的3种输出量:
输出1: 实时数据 输出2:动态录波文件 输出3:暂态录波文件
7
PMU装置的输出量1
1. 实时数据: 相量: UABC1, IABC1, 内电势Eq,发电机功角 模拟量: P, Q, f, df/dt,发电机转速 4~20mA直流量 等 开关量:刀闸位置,机组开关量信号 输出特征: 同步时标:与GPS零秒时刻对齐,全网同步 传输速率:100帧、50帧、25帧等可选
8
实时数据示例
9
PMU装置的输出量2
2. 动态录波数据: 内容=CFG1 + N个数据帧(含相量、模拟量、开关量) CFG1是PMU的最大可输出配置 N个数据帧是1min内的实时数据帧(6000帧) 输出特征: 记录速率:能达到100帧/S 形成速率:每分钟形成1个文件 存储要求:能存储14天的数据 上传要求:在主站召唤时传送指定数据 主要功能:本地记录,电网扰动时进行分析
10
动态录波文件示例
数据文件:200704180926.dyn
PMU装置的输出量3
3. 暂态录波数据:
标准COMTRADE99格式的暂态录波
内容可以包括:瞬时值,幅值,开关量等
输出特征:
形成条件:开关量变位,电气量启动(电压、电流越限、突变,频率越限,功率振荡等)
存储要求:能存储1000次扰动数据
上传要求:在主站召唤时传送指定数据
主要功能:本地记录,电网扰动时进行分析
暂态录波文件示例
PMU的通信规约
PMU国际标准
IEEE Std 1344-1995 测量+通信(废弃不用) IEEE Std C37.118-2005 测量+通信(广泛使用)
IEEE Std C37.118.1-2011 测量
IEEE Std C37.118.2-2011 通信(兼容2005版)
IEC TR 61850-90-5-2012 通信(尚未应用)
PMU国内通信标准(V2)(国内广泛使用)
Q/GDW 131-2006 电力系统实时动态监测系统技术规范PMU国内通信标准(V3)(不兼容V2,国内尚未使用)
GB/T 26865.2-2011电力系统实时动态监测系统第2部分:数据传输协议
各PMU通信规约的关系
IEEE Std 1344-1995
标准升级(前标准废除)
IEEE Std C37.118-2005(V1)
标准升级(兼容前标准)
IEEE Std C37.118.2-2011(V2)
IEEE,IEC联合制定
IEC TR 61850-90-5-2012
标准修改及扩充(不兼容)
Q/GDW 131-2006 (V2)
标准修改(不兼容)
GB/T 26865.2-2011(V3)小结:PMU通信规约繁多,国内标准应尽量与国际接轨
当前国际主流规约:IEEE Std C37.118-2005 •国际PMU规约无文件管道通信。
•实时数据通信有三种实现模式
模式1:纯TCP模式(4712端口,CMD+DATA)
模式2:纯UDP模式(4713端口,CFG+DATA,组播)模式3:TCP+UDP模式(TCP=4712,UDP=4713组播)TCP:CMD管道:start,stop,CFG1,CFG2
UDP:DATA管道
当前国内主流规约:Q/GDW 131-2006
•比海外PMU规约多文件管道
•数据管道有两种工作模式(历史原因造成)•交互过程比海外PMU规约繁琐
•TCP端口五花八门
数据管道(TCP):8000(9000,2501,2510)管理管道(TCP) :8001 (9001,2502,2511)文件管道(TCP) :8600(9002,2503,2512)
说明同步字
说明
说明
国内V3
国内V3
PMU通信规约的差异—小结
◆规约类型:C37.118, 国内V2,国内V3◆各种规约的帧结果存在差异
◆各种规约的字段定义存在差异
◆各种规约相互之间不兼容
◆规约转换时会丢失信息
◆国内V3版相对于V2版无明显技术优势◆建议:国内仍统一于V2模式运行
PMU 数据流延迟
SONET/SDH Network
Router Router
Control center
Process delay Switch delay Router delay Net delay
Router delay
PDC delay Output delay
PDC PMU
Switch Switch
国内外PMU/PDC/WAMS构架比较
Local PDC(LPDC)
PMU
Router
China State Grid CC
North China Grid CC
Tibet Grid
CC
Local PDC(LPDC)
PMU
Router
System CC
Regional CC
Regional CC
国内:扁平结果(网络复杂,延迟小)
海外:层级结构(网络简洁,但延迟大)
谢
谢!
版本2015
Copyright2015 南京南瑞继保电气有限公司版权所有。
