B跳指令和Ldr指令的区别

arm-linux-ld命令我们对每个c或者汇编文件进行单独编译，但是不去连接，生成很多.o 的文件，这些.o文件首先是分散的，我们首先要考虑的如何组合起来；其次，这些.o文件存在相互调用的关系；再者，我们最后生成的bin文件是要在硬件中运行的，每一部分放在什么地址都要有仔细的说明。

我觉得在写makefile的时候，最为重要的就是ld的理解，下面说说我的经验：首先，要确定我们的程序用没有用到标准的c库，或者一些系统的库文件，这些一般是在操作系统之上开发要注意的问题，这里并不多说，熟悉在Linux编程的人，基本上都会用ld命令；这里，我们从头开始,直接进行汇编语言的连接。

我们写一个汇编程序，控制GPIO，从而控制外接的LED，代码如下;.text.global _start_start:LDR R0,=0x56000010 @GPBCON寄存器MOV R1,# 0x00000400str R1,[R0]LDR R0,=0x56000014MOV R1,#0x00000000STR R1,[R0]MAIN_LOOP:B MAIN_LOOP代码很简单，就是一个对io口进行设置然后写数据。

我们看它是如何编译的，注意我们这里使用的不是ar m-linux-gcc而是arm-elf-gcc，二者之间没有什么比较大的区别，arm-linux-gcc可能包含更多的库文件，在命令行的编译上面是没有区别。

我们来看是如何编译的：arm-elf-gcc -g -c -o led_On.o led_On.s 首先纯编译不连接arm-elf-ld -Ttext 0x00000000 -g led_On.o -o led_on_elf用Ttext指明我们程序存储的地方，这里生成的是elf文件，还不是我们真正的bin，但是可以借助一些工具可以进行调试。

然后：arm-elf-objcopy -O binary -S led_on_elf led_on.bin生成bin文件。

ARM汇编：B、BL与R14（LR）、R15（PC）1. b与bl指令的作⽤是什么？b与bl指令的作⽤：实现程序跳转，也就是调⽤⼦程序。

2. b与bl指令的区别是什么？b与bl指令的区别：b指令：简单的程序跳转，跳转到到⽬标标号处执⾏。

bl指令：带链接程序跳转，也就是要带返回地址。

在发⽣跳转前，将当前PC-4保存到R14中。

也就是返回地址存在R14中，所以可以在⼦程序返回时只要MOV PC, LR即可。

3. 什么是R14？在ARM处理器中使⽤ R14实现对断点和调⽤点的记录，即使⽤R14⽤作返回链接寄存器（LR ）。

在硬件上和指令执⾏上，CPU⾃动完成相应返回点的记录。

在ARM 汇编语⾔程序设计时，R14和LR通⽤。

3.1ARM处理器相应异常时，会⾃动将当前的PC值保存到LR寄存器。

3.2ARM处理器执⾏⼦程序调⽤指令（BL ）时，会⾃动将当前的PC值减去4并保存到LR寄存器，即将调⽤指令的下紧邻指令的地址保存到LR。

ARM处理器针对不同的模式，共有6个链接寄存器资源（LR ），其中⽤户模式和系统模式共⽤⼀个 LR，每种异常模式都有各⾃专⽤的R14 寄存器（LR)。

这些链接寄存器分别为 R14、R14_svc、R14_abt、R14_und、R14_irq、R14_fiq，程序设计者要清晰处理器的模式与相应寄存器的对应关系，都是使⽤ R14，但不同模式下的R14 不是同⼀个物理资源，其内容可能天壤之别。

R14 不⽤做链接寄存器（LR ）时，也可以⽤做通⽤数据寄存器。

4. ARM 处理器中使⽤R15 作为PC，它总是指向取指单元，并且ARM 处理器中只有⼀个PC 寄存器，被各模式共⽤。

R15 有32 位宽度,可以直接寻址4GB的地址空间(2^32 = 4G)。

ARM 体系要求32 位长的ARM 指令在存储器中必须字对齐存储，16 位长的 Thumb 指令必须半字对齐存储。

因此，在ARM 状态下，R15的值总是能被4 整除，也就是R15寄存器的最低2位总是0； Thumb 状态下，R15的值总是能被2整除，也就是R15寄存器的最低位总是0。

arm指令16进制
ARM指令是一种处理器指令集架构，常用于嵌入式系统和移动设备中。

以下是一些常见的ARM指令及其对应的16进制表示：
1. MOV指令：将数据从一个寄存器移动到另一个寄存器
16进制表示：00 00 00 00
2. ADD指令：将两个寄存器中的数据相加并将结果存储在目标寄存器中
16进制表示：04 00 00 00
3. SUB指令：将两个寄存器中的数据相减并将结果存储在目标寄存器中
16进制表示：06 00 00 00
4. CMP指令：比较两个寄存器中的数据，不会修改寄存器的值，但会设置标志位
16进制表示：0A 00 00 00
5. B指令：无条件跳转到指定地址
16进制表示：EA 00 00 00
6. BEQ指令：当标志位为“等于”时跳转到指定地址
16进制表示：0A 00 00 00
7. BNE指令：当标志位为“不等于”时跳转到指定地址
16进制表示：1A 00 00 00
8. BL指令：跳转到指定地址，并将返回地址存储在LR寄存器中
16进制表示：F0 00 00 00
9. LDR指令：从内存中加载数据到寄存器中
16进制表示：68 00 00 00
10. STR指令：将寄存器中的数据存储到内存中
16进制表示：60 00 00 00
以上是一些常见的ARM指令及其对应的16进制表示。

ARM指令集架构非常丰富，还有许多其他指令可供使用。

ARM常用汇编指令介绍
b 跳转指令（跳转范围为32Mb）
bl 带返回地址的跳转，指令自动将下一条指令的地址复制到R14 寄存器，然后跳转到指定地址去执行，执行完后返回到下一条指令处执行
pc 寄存器R15，程序计数器指向当前执行的程序地址
lr 寄存器R14，链接寄存器保存程序跳转时的返回地址
ldr 从内存中读取数据加载到寄存器中
str 将寄存器中的数据保存到内存
mov 寄存器与寄存器之间的数据传送指令，也可以将立即数传给目标寄存器add 加法指令
sub 减法指令
bic 位清除指令
orr 逻辑或运算指令。

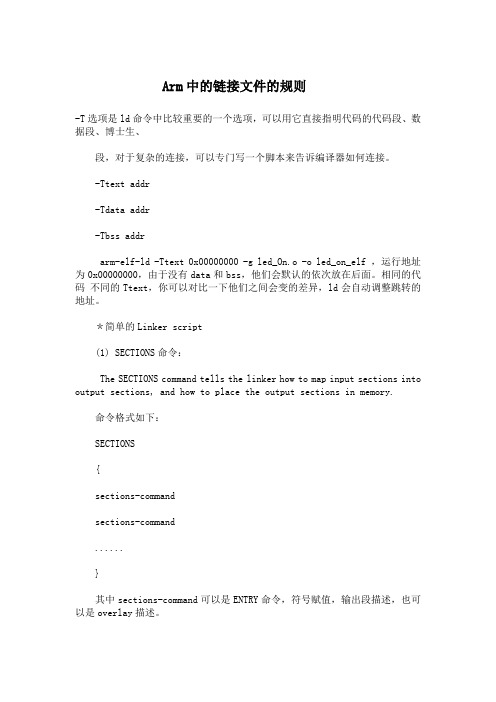

Arm中的链接文件的规则-T选项是ld命令中比较重要的一个选项，可以用它直接指明代码的代码段、数据段、博士生、段，对于复杂的连接，可以专门写一个脚本来告诉编译器如何连接。

-Ttext addr-Tdata addr-Tbss addrarm-elf-ld -Ttext 0x00000000 -g led_On.o -o led_on_elf ，运行地址为0x00000000，由于没有data和bss，他们会默认的依次放在后面。

相同的代码不同的Ttext，你可以对比一下他们之间会变的差异，ld会自动调整跳转的地址。

＊简单的Linker script(1) SECTIONS命令：The SECTIONS command tells the linker how to map input sections into output sections, and how to place the output sections in memory.命令格式如下：SECTIONS{sections-commandsections-command......}其中sections-command可以是ENTRY命令，符号赋值，输出段描述，也可以是overlay描述。

(2) 地址计数器‘.’(location counter)：该符号只能用于SECTIONS命令内部，初始值为‘0’，可以对该符号进行赋值，也可以使用该符号进行计算或赋值给其他符号。

它会自动根据SECTIONS命令内部所描述的输出段的大小来计算当前的地址。

(3) 输出段描述(output section description)：前面提到在SECTIONS命令中可以作输出段描述，描述的格式如下：section [address] [(type)] : [AT(lma)]{output-section-commandoutput-section-command...} [>region] [AT>lma_region] [:phdr :phdr ...] [=fillexp]很多附加选项是用不到的。

常⽤的ARM汇编指令转⾃：https:///zb861359/article/details/81027021?utm_source=app1、 IMPORT和EXPORTIMPORT ，定义表⽰这是⼀个外部变量的标号，不是在本程序定义的EXPORT ，表⽰本程序⾥⾯⽤到的变量提供给其他模块调⽤的。

以上两个在汇编和C语⾔混合编程的时候⽤到。

2、AREA语法格式：AREA 段名属性1 ，属性2 ，……AREA伪指令⽤于定义⼀个代码段或数据段。

其中，段名若以数字开头，则该段名需⽤“|”括起来，如：|1_test|。

属性字段表⽰该代码段（或数据段）的相关属性，多个属性⽤逗号分隔。

常⽤的属性如下：— CODE 属性：⽤于定义代码段，默认为READONLY 。

— DATA 属性：⽤于定义数据段，默认为READWRITE 。

— READONLY 属性：指定本段为只读，代码段默认为READONLY 。

— READWRITE 属性：指定本段为可读可写，数据段的默认属性为READWRITE 。

— ALIGN 属性：使⽤⽅式为ALIGN表达式。

在默认时，ELF（可执⾏连接⽂件）的代码段和数据段是按字对齐的，表达式的取值范围为0～31，相应的对齐⽅式为2表达式次⽅。

— COMMON 属性：该属性定义⼀个通⽤的段，不包含任何的⽤户代码和数据。

各源⽂件中同名的COMMON段共享同⼀段存储单元。

⼀个汇编语⾔程序⾄少要包含⼀个段，当程序太长时，也可以将程序分为多个代码段和数据段。

使⽤⽰例：AREA Init ，CODE ，READONLY ; 该伪指令定义了⼀个代码段，段名为Init ，属性为只读。

3、LDR、LDRB、LDRHARM微处理器⽀持加载/存储指令⽤于在寄存器和存储器之间传送数据，加载指令⽤于将存储器中的数据传送到寄存器，存储指令则完成相反的操作。

常⽤的加载存储指令如下：— LDR 字数据加载指令— LDRB 字节数据加载指令— LDRH 半字数据加载指令1) LDR指令有两种⽤法：a、ldr加载指令LDR指令的格式为：LDR{条件} ⽬的寄存器，<存储器地址>LDR指令⽤亍从存储器中将⼀个32位的字数据传送到⽬的寄存器中。

ARM指令集学习总结（转载）2008-11-24 01:12:37ARM指令集比较简单，本文介绍ARM指令集中需要注意和不易理解的地方。

一、ARM指令集是32位的，程序的启动都是从ARM指令集开始，包括所有异常中断都是自动转化为ARM状态，并且所有的指令都可以是有条件执行的。

二、ARM指令集是Load/Store型的，只能通过Load/Store指令实现对系统存储器的访问，而其他的指令都是基于处理器内部的寄存器操作完成的，这和INTEL汇编是不同的，初学者很不易理解。

三、指令的后缀："S" 可选后缀，若指定S，则根据指令执行的结果更新CPSR中的条件码。

很多初学着不知道怎么更新，若这条指令执行完以后，对AR M程序状态寄存器的条件码标志（N，Z，C，V）的影响。

"! " 表示在完成数据操作以后，将更新基址寄存器，并且不消耗额外的时间。

如：LDR R0, [R1, #4] 他相当于R0 <- mem32[R1+4]R1 = R1+4;"^" LDMFD R13!, (R0-R3, PC)^ //"^"表示一条特殊形式的指令。

（在从存储器中装入PC的同时，CPSR也得到恢复）。

四、#号后面加0x或&表示十六进制:#0xFF, #&FF#号后面加0b表示二进制。

#号后面加0d表示十进制。

*******************************************************************************五、立即数寻址每个立即数都是采用一个8位的常数循环右移偶数位间接得到。

初学者不易理解：一个32位的指令不可能全部用来保存32位的立即数，所以从指令的编码格式上分析，在指令编码中只分配了12位来存储立即数，其中4位用来保存右循环值，8位用来保存一个常数，所以并不是每一个32位的立即数都是合法的。

ARM汇编指令一、跳转指令。

跳转指令用于实现程序流程的跳转，在ARM程序中有以下两种方法可以实现程序流程的跳转。

Ⅰ.使用专门的跳转指令。

Ⅱ.直接向程序计数器PC写入跳转地址值。

通过向程序计数器PC写入跳转地址值，可以实现在4GB的地址空间中的任意跳转，在跳转之前结合使用MOV LR，PC等类似指令，可以保存将来的返回地址值，从而实现在4GB连续的线性地址空间的子程序调用。

ARM指令集中的跳转指令可以完成从当前指令向前或向后的32MB 的地址空间的跳转，包括以下4条指令：1、B指令B指令的格式为：B{条件} 目标地址B指令是最简单的跳转指令。

一旦遇到一个B指令，ARM处理器将立即跳转到给定的目标地址，从那里继续执行。

注意存储在跳转指令中的实际值是相对当前PC 值的一个偏移量，而不是一个绝对地址，它的值由汇编器来计算（参考寻址方式中的相对寻址）。

它是24位有符号数，左移两位后有符号扩展为32 位，表示的有效偏移为26 位(前后32MB的地址空间)。

以下指令：B Label ；程序无条件跳转到标号Label处执行CMP R1，＃0 ；当CPSR寄存器中的Z条件码置位时，程序跳转到标号Label处执行BEQ Label2、BL指令BL指令的格式为：BL{条件} 目标地址BL是另一个跳转指令，但跳转之前，会在寄存器R14中保存PC的当前内容，因此，可以通过将R14的内容重新加载到PC中，来返回到跳转指令之后的那个指令处执行。

该指令是实现子程序调用的一个基本但常用的手段。

以下指令：BL Label ；当程序无条件跳转到标号Label处执行时，同时将当前的PC值保存到R14（LR）中3、BLX指令BLX指令的格式为：BLX 目标地址BLX指令从ARM指令集跳转到指令中所指定的目标地址，并将处理器的工作状态有ARM 状态切换到Thumb状态，该指令同时将PC的当前内容保存到寄存器R14中。

因此，当子程序使用Thumb指令集，而调用者使用ARM指令集时，可以通过BLX指令实现子程序的调用和处理器工作状态的切换。

arm学习之汇编跳转指令总结
⽬前所知道的跳转指令有 b,bl,bep,bne.
他们共同点是都是以b开头，⾸先从字⾯上分析：
b：是Branch，表⽰分⽀。

bl：是Branch Link表⽰带连接的分⽀。

bep：Branch ，Equal
bne：Branch ，Not Equal。

B或BL指令引起处理器转移到"⼦程序名"处开始执⾏。

两者的不同
之处在于BL指令在转移到⼦程序执⾏之前 将其下⼀条指令的地址拷贝到
R14(LR,链接寄存器)。

由于BL指令保存了下条指令的地址 因此使⽤指令
"MOV PC,LR"即可实现⼦程序的返回。

⽽B指令则⽆法实现⼦程序的返回 只能实现
单纯的跳转。

⽤户在编程的时候 可根据具体应⽤选⽤合适的⼦程序调⽤语句。

bep和 bne这是条件跳转，经常和cmp⽐较命令⼀起使⽤
1: ;A
cmp r0, #0
beq 1f ; r0==0那么向前跳转到B处执⾏
bne 1b ; 否则向后跳转到A处执⾏
1: ;B
1b，1f⾥的b和f表⽰backward和forward，1表⽰局部标签1。

ARM指令集中的数据传送指令主要用于在寄存器和内存之间传输数据。

以下是一些常用的数据传送指令：
1. LDR - 加载寄存器指令。

用于从内存加载数据到寄存器。

2. STR - 存储寄存器指令。

用于将数据从寄存器存储到内存。

3. LDRB - 加载字节指令。

用于从内存加载一个字节的数据到寄存器。

4. STRB - 存储字节指令。

用于将一个字节的数据从寄存器存储到内存。

5. LDRH - 加载半字指令。

用于从内存加载一个半字的数据到寄存器。

6. STRH - 存储半字指令。

用于将一个半字的数据从寄存器存储到内存。

7. LDRD - 加载双字指令。

用于从内存加载一个双字的数据到寄存器。

8. STRD - 存储双字指令。

用于将一个双字的数据从寄存器存储到内存。

9. PUSH - 入栈指令。

用于将寄存器的值推送到堆栈中。

10. POP - 出栈指令。

用于从堆栈中弹出值并将其存储到寄存器中。

这些指令可以配合使用 ARM 的地址计算和跳转指令来完成更复杂的内存操作和数据处理任务。

请注意，具体支持的指令可能会因ARM 架构版本和处理器型号而有所不同。
