34#\35#楼建筑施工图图集汇总1、《民用建筑设计通则》(GB50352-2005)2、《高层建筑设计防火规范》(GB50045-2005)3、《屋面工程技术规范》(GB50345-2004)；4、《住宅设计规范》(GB50096-1999)(2003)5、《住宅建筑规范》(GB50368-2005)；6、《商店建筑设计规范》(JGJ48-88)；7、《城市道路和建筑物无障碍设计规范》(JGJ50-2001)；8、《公共建筑节能设计标准》(GB50189-2005)；9、《贵州省居住建筑节能设计标准》(DBJ52/49-2008)；10、《汽车库建筑设计规范》(JGJ100-98)；11、《汽车库、修车库、停车场设计防火规范》(GB50067-97)；12、《地下工程防水技术规范》(GB50108-2008)；13、各塔楼住宅部分均有无障碍电梯设置；(按GB035926-P55至P57施工)14、耐火极限不应低于《建筑设计防火规范》GB50016-200615、地下室防水工程执行地下工程防水技术规范GB50108和地方的有关规程和规定。
16、底板：（由上到下）（做法参见西南11J/T-303第10页2做法）17、地下室外墙：（由内到外）（做法参见西南11J/T-303第12页1做法）18、应按<<地下工程防水技术规范>>GB50108 办理。
19、墙体施工须按照《砌体结构设计规范》（GB50003－2001），《玻璃纤维增强GC》（黔95J101）20、屋面防水做法详西南11J/T-303-24,屋面节点详西南11J/T-303-20、21、22、23，21、屋面泛水，详西南11J201-1-2/13。
22、西南11J103挤塑板保温屋面的有关节点及说明施工。
23、防水施工应严格遵循国家《屋面工程技术规范》（GB50207-94）24、立面图所示：外墙涂料采用高科力纳米涂料，做法详《西南11J516-64-5313》。
屋面保温隔热工程施工技术方案楼二00九年月日施工组织设计（方案）审批记录板屋面保温隔热工程施工方案一、工程概况1. 本工程为 _______________ 旳屋面保温隔热工程2. 工程地址：_______________3. 工程规模： ___ 栋，面积约平米二. 施工条件1. 施工现场应做到通电、通水，并保证工作环境清洁。
2. 操作地点环境温度和基层墙体表面温度均不得低于5ºC，风力不不小于5级。
冬季施工时，应采用合适旳保护措施。
3. 雨天施工时应采用有效防水措施。
4.铺设保温材料旳基层（构造层）施工完后来，将预制构件旳吊钩等进行处理，处理点应抹入水泥砂浆，经检查验收合格，方可铺设保温材料。
5. 铺设隔气层旳屋面应先将表面打扫洁净，且规定干燥、平整，不得有松散、开裂、空鼓等缺陷；隔气层旳构造做法必须符合设计规定和施工及验收规范旳规定。
6.穿过构造旳管根部位，应用细石混凝土填塞密实，以使管子固定。
7.板状保温材料运送、寄存应注意保护，防止损坏和受潮。
8.铺设保温层旳基层旳基层应平整、干燥、洁净。
9.聚苯板为易燃材料，现场施工时严禁吸烟和使用明火，施工前应配置消防器材。
10.穿过屋面和墙面构造蹭旳管根部位，应用细石混凝土填塞密实，管根固定牢固。
三. 材料规定1. 进场旳保温材料应有出厂合格证，材料性能汇报及现象抽样复验汇报。
2. 保温板旳技术性能，表观密度、导热系数、抗压强度、尺寸变化率、吸水率应符合设计规定。
四. 重要施工工具1.重要机具：（1）机动机具：搅拌机、平板振捣器。
（2）工具：平锹、木刮杠、水平尺、手推车、木拍子、木抹子等。
五.施工准备1.技术准备(1)会审图纸，掌握施工图中旳细部构造及有关技术规定。
(2)编制施工方案。
针对工程特点及保温材料特性，编制详细旳施工方案，并经监理（建设）单位同意。
(3)技术交底。
对施工操作人员进行技术、安全交底，使其掌握施工旳关键技术及对有关工序旳配合。

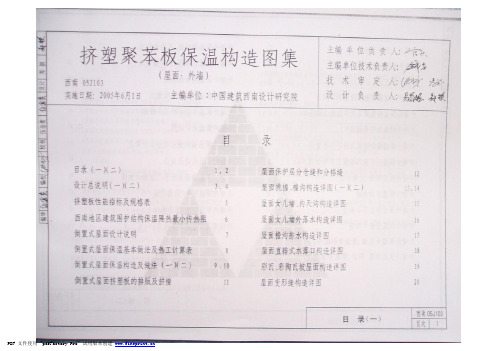

1、编制依据 (1)2、工程概况 (1)3、材料质量及贮运要求 (2)4、施工组织与准备 (3)5、施工进度计划 (5)6、主要技术措施 (5)7、施工操作要点 (7)&卷材防水层质量要求 (8)9、安全注意事项 (8)一、编制依据1施工图及施组2、《屋面工程质量验收规范》(GB50207-2012)3、《屋面工程技术规范》(GB50345-2012)4、《倒置式屋面工程技术规程》(JGJ203-20105、《装饰装修工程质量验收规范》(GB50210-2001)6、《挤塑聚苯板保温构造图集》西南05J103二、工程概况本工程为高层商住楼及商业用房共同3栋，屋顶面积大约1600.3m2，如下图所示：E座屋面平面图屋面结构层为钢筋混凝土板屋面，平屋顶，结构找坡，屋面坡度为3%，上为25mm厚挤塑聚苯乙烯泡沫板，20mm厚1：2.5的水泥砂浆找平层。
屋面防水等级为U级，采用4mm厚的SBS改性沥青卷材防水层，双层铺设，要求防水层合理使用年限为15年。
本工程地处较寒冷地区，室外最低气温为-5~-10C。
按施工进度安排，要求在年月底将屋面防水层全部做完。
三、材料质量及贮运要求1、防水材料技术性能要求（1）SBS改性沥青防水卷材本工程选用4mm厚的U型SBS改性沥青防水卷材，要求胎体材料为聚脂胎，覆面材料为聚乙烯膜，其物理力学性能应符合表1-1的要求。
SBS改性沥青防水卷材物理力学性能要求表1-1（2）建筑防水沥青嵌缝油膏本屋面工程的水落口、排汽孔、分格缝等细部采用801型建筑防水沥青嵌缝油膏进行密封处理。
801型建筑防水沥青嵌缝油膏的技术性能指标应满足表1-2的要求。
表1-2（3）水乳型沥青防水涂料本屋面工程节点部位的附加层，采用涂刷2mm厚度的H型水乳型沥青防水涂层，并用化纤无纺布做胎增强材料。
水乳型沥青防水涂料的物理力学性能应满足表1-3的要求。
表1-32、防水材料的质量要求（1）所用的SBS改性沥青防水卷材、建筑防水沥青嵌缝油膏、H型水乳型沥青防水涂料等均必须有出厂合格证。
