某银行营业厅装修改造工程施工设计方案

某银行营业厅装修改造工程施工设计方案

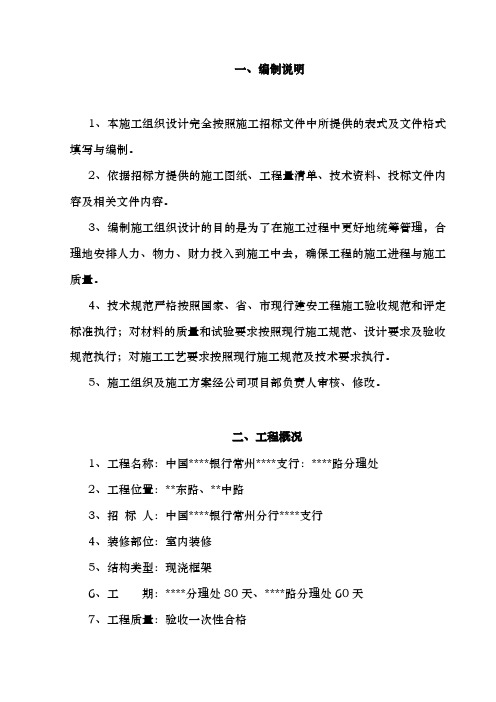

一、编制说明1、本施工组织设计完全按照施工招标文件中所提供的表式及文件格式填写与编制。

2、依据招标方提供的施工图纸、工程量清单、技术资料、投标文件内容及相关文件内容。

3、编制施工组织设计的目的是为了在施工过程中更好地统筹管理，合理地安排人力、物力、财力投入到施工中去，确保工程的施工进程与施工质量。

4、技术规范严格按照国家、省、市现行建安工程施工验收规范和评定标准执行；对材料的质量和试验要求按照现行施工规范、设计要求及验收规范执行；对施工工艺要求按照现行施工规范及技术要求执行。

5、施工组织及施工方案经公司项目部负责人审核、修改。

二、工程概况1、工程名称：中国****银行常州****支行：****路分理处2、工程位置：**东路、**中路3、招标人：中国****银行常州分行****支行4、装修部位：室内装修5、结构类型：现浇框架6、工期：****分理处80天、****路分理处60天7、工程质量：验收一次性合格8、施工特点：整体工程量较大、工期短。

这对施工队伍的整体素质要求较高。

我公司有信心、也有实力为业主提供优质高效的服务并且展示我们一流的装饰施工水平。

9、装修内容：该工程主要由一层营业大厅、自助服务区、客户洽谈室、VIP现金区、现金区，二层主要由过厅、凭证资料室、办公室、厨房及餐厅组成，装饰要求简洁典雅庄重，美观实用大方。

三、主要施工工艺我公司对承揽的工程不论大小、时间长短及造价高低，都采用高于相关工程项目的工艺方案施工，要求分项工程合格率100%，单位工程合格率100%；单项工程一次交验率100%，优良率不低于85%；质量管理达到公司质量目标和质量保证手册标准。

对于该工程施工，必须在原有工艺方案不变基础上着重抓好“认真”两字，同样的工艺方案不同的工作态度，点点滴滴的差别将使最终结果与预期的大相径庭。

因此装饰工程施工坚持人人认真、层层认真、事事认真三个原则，施工时每一个工序、环节，甚至每贴一块砖、每钉一枚钉、每刷一道漆都要做到百分之百的认真操作，结合各项保证措施和管理制度才能很好完成施工，达到业主及客户的满意。
