综合课程设计报告—程控滤波器指导老师：林旭班级：信通4班姓名：朱明贵学号：111100443同组：刘奕兰学号：1111004231、设计题目程控滤波器2、设计简介（1）、任务设计并制作程控滤波器，其组成如图所示。
放大器增益可设置；低通或高通滤波器通带、截止频率等参数可设置。
图1程控滤波器组成框图（2）、要求1）. 基本要求①放大器输入正弦信号电压振幅为10mV，电压增益为40dB，增益10dB步进可调，通频带为100Hz～40kHz，放大器输出电压无明显失真。
②滤波器可设置为低通滤波器，其-3dB截止频率fc在2kHz～10kHz范围内可调，调节的频率步进为2kHz，2fc处放大器与滤波器的总电压增益不大于30dB, RL=1kΩ。
③滤波器可设置为高通滤波器，其-3dB截止频率fc在2kHz～10kHz范围内可调，调节的频率步进为2kHz，0.5fc处放大器与滤波器的总电压增益不大于30dB, RL=1kΩ。
④电压增益与截止频率的误差均不大于10%。
⑤有设置参数显示功能。
2. 发挥部分放大器电压增益为60dB，输入信号电压振幅为10mV；增益10dB 步进可调，电压增益误差不大于5%。
3、方案论述（1）放大器方案论证与比较方案一：采用模拟开关和通用放大器实现。
放大器采用反向比例放大的接法进行多级级联，通过用单片机控制模拟开关切换不同的反馈电阻，从而达到放大倍数步进可调的要求。
此方案电路结构比较简单，但电路原件数目庞大，控制复杂。
方案二：采用可控增益放大器实现。
用两块放大倍数为-10dB~30dB的可控增益放大器AD603级联的方式实现-20dB~60dB增益步进可调。
满足基本部分和发挥部分要求，电路简单，易于控制，故选此方案。
（2）滤波方案论证与比较方案一：采用基于FPGA的数字滤波器实现采用“A/D转换->FPGA/MCU处理->D/A”转换的方法进行数字滤波处理。
数字滤波器具有灵活性好，精度高，截止特性好等优点。
程控滤波器的设计摘要本系统实现程控滤波，放大器增益可设置；低通或高通滤波器通带、截止频率等参数可设置。
硬件以单片机AT89S51为核心控制，主要由OP07放大器、程控滤波器MAX262等部分组成。
放大器采用OP07，实现60dB固定增益放大，步进10dB由单片机控制7279A实现，其误差不大于5%。
低通、高通滤波器由单片机控制可编程滤波器芯片MAX262实现，在2fc处放大器与滤波器的总电压增益不大于30dB。
本系统设计简单，能很好地实现滤波器的程控，使用方便，具有较高的性价比、实用性和使用价值。
关键词：AT89S51；OP07；MAX262AbstractThis system realizes program-controlled filtering, amplifier can install; Low pass or high-pass filter bandpass, cutoff frequency characteristics can be set up. Hardware AT89S51 MCU control, mainly for the core OP07 am-plifier, program-controlled filter by MAX262 components. By OP07, realize 60dB amplifier fixed-plus amplifier, stepping 10dB 7279A realization by single-chip microcomputer control, the error is not more than 5%. Low pass, high-pass filter by single-chip microcomputer control programmable filter MAX262 realize, in 2fc chip in the total voltage amplifier and filter 30dB gain no greater than. This system is simple in design, can well realize filter SPC, use convenient, with high performance-to-price ratio, practicability and use value.Keywords：AT89S51 ，OP07，MAX262目录摘要 (I)Abstract (II)目录 (III)前言 (1)1绪论 (2)1.1滤波器的发展阶段 (2)1.2课题研究的背景 (2)1.3设计的内容与结构 (3)2 方案设计与选择 (4)2.1设计要求 (4)2.2方案选择 (4)2.2.1 放大器的选择 (4)2.2.2滤波器的选择 (5)2.2.3单片机的选择 (5)2.2.4输入模块选择 (6)2.3 MAX262工作原理 (6)2.3.1 MAX262的结构 (6)2.3.2 MAX262的特性及编程参数 (7)2.3.3 MAX262的工作原理 (9)2.4滤波器的原理与及其结构 (10)2.4.1滤波器的概念 (10)2.4.2滤波器的结构及分类 (11)2.4.3滤波器的应用场合 (13)3 系统硬件电路设计 (14)3.1 MAX262程控滤波器的设计 (14)3.2 AT89S51单片机介绍 (15)3.3放大器的设计 (18)3.3.1 OP07简介 (19)3.4显示部分设计 (20)3.5 MAX262滤波器部分的设计 (21)3.5.1 74LS373芯片简介 (21)4 系统软件设计 (23)4.1 主程序流程图 (23)4.2 编程参数的确定 (23)4.3 程序流程分析 (24)5设计验证及测试方法 (25)5.1 程序可行性验证 (25)5.2各单元测试方法 (25)总结 (27)致谢 (28)参考文献 (29)附件1 程控滤波器原理图 (30)附件2 程序清单 (32)前言滤波器是数据采集、信号处理和通信系统等领域必不可少的重要环节，如A\D转换前的“限带抗混叠滤波”和D\A转换后的“平滑滤波”。
?在电子电路中，滤波器是不可或缺的部分，其中有源滤波器更为常用。
一般有源滤波器由运算放大器和RC元件组成，对元器件的参数精度要求比较高，设计和调试也比较麻烦。
美国Maxim公司生产的可编程滤波器芯片MAX262可以通过编程对各种低频信号实现低通、高通、带通、带阻以及全通滤波处理，且滤波的特性参数如中心频率、品质因数等，可通过编程进行设置，电路的外围器件也少。
本文介绍MAX262的情况以及由它构成的程控滤波器电路。
1MAX262芯片介绍???MAX262芯片是Maxim公司推出的双二阶通用开关电容有源滤波器，可通过微处理器精确控制滤波器的传递函数(包括设置中心频率、品质因数和工作方式)。
它采用CMOS工艺制造，在不需外部元件的情况下就可以构成各种带通、低通、高通、陷波和全通滤波器。
图1是它的引脚排列情况。
?图1MAX262引脚V+——正电源输入端。
V-——负电源输入端。
GND——模拟地。
CLKA——外接晶体振荡器和滤波器A部分的时钟输入端，在滤波器内部，时钟频率被2分频。
CLKB——滤波器B部分的时钟输入端，同样在滤波器内部，时钟频率被2分频。
CLKOUT——晶体振荡器和R-C振荡的时钟输出端。
OSCOUT——与晶体振荡器或R-C振荡器相连，用于自同步。
INA、INB——滤波器的信号输入端。
BPA、BPB——带通滤波器输出端。
LPA、LPB——低通滤波器输出端。
HPA、HPB——高通、带阻、全通滤波器输出端。
WR——写入有效输入端。
接V+时，输人数据不起作用；接V-时，数据可通过逻辑接口进入一个可编程的内存之中，以完成滤波器的工作模式、f0及Q的设置。
此外，还可以接收TTL电平信号，并上升沿锁存输人数据。
A0、A1、A2、A3——地址输人端，可用来完成对滤波器工作模式、f0和Q的相应设置。
D0、D1——数据输入端，可用来对f0和Q的相应位进行设置。
OPOUT——MAX262的放大器输出端。
OPIN——MAX262的放大器反向输入端。

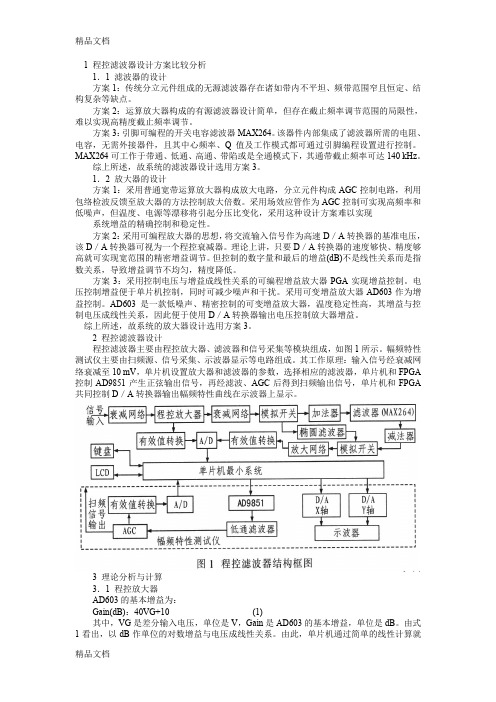

1 程控滤波器设计方案比较分析1．1 滤波器的设计方案1：传统分立元件组成的无源滤波器存在诸如带内不平坦、频带范围窄且恒定、结构复杂等缺点。
方案2：运算放大器构成的有源滤波器设计简单，但存在截止频率调节范围的局限性，难以实现高精度截止频率调节。
方案3：引脚可编程的开关电容滤波器MAX264。
该器件内部集成了滤波器所需的电阻、电容，无需外接器件，且其中心频率、Q值及工作模式都可通过引脚编程设置进行控制。
MAX264可工作于带通、低通、高通、带陷或是全通模式下，其通带截止频率可达140 kHz。
综上所述，故系统的滤波器设计选用方案3。
1．2 放大器的设计方案1：采用普通宽带运算放大器构成放大电路，分立元件构成AGC控制电路，利用包络检波反馈至放大器的方法控制放大倍数。
采用场效应管作为AGC控制可实现高频率和低噪声，但温度、电源等漂移将引起分压比变化，采用这种设计方案难以实现系统增益的精确控制和稳定性。
方案2：采用可编程放大器的思想，将交流输入信号作为高速D／A转换器的基准电压，该D／A转换器可视为一个程控衰减器。
理论上讲，只要D／A转换器的速度够快、精度够高就可实现宽范围的精密增益调节。
但控制的数字量和最后的增益(dB)不是线性关系而是指数关系，导致增益调节不均匀，精度降低。
方案3：采用控制电压与增益成线性关系的可编程增益放大器PGA实现增益控制。
电压控制增益便于单片机控制，同时可减少噪声和干扰。
采用可变增益放大器AD603作为增益控制。
AD603是一款低噪声、精密控制的可变增益放大器，温度稳定性高，其增益与控制电压成线性关系，因此便于使用D／A转换器输出电压控制放大器增益。
综上所述，故系统的放大器设计选用方案3。
2 程控滤波器设计程控滤波器主要由程控放大器、滤波器和信号采集等模块组成，如图1所示。
幅频特性测试仪主要由扫频源、信号采集、示波器显示等电路组成。
其工作原理：输入信号经衰减网络衰减至10 mV，单片机设置放大器和滤波器的参数，选择相应的滤波器，单片机和FPGA 控制AD9851产生正弦输出信号，再经滤波、AGC后得到扫频输出信号，单片机和FPGA 共同控制D／A转换器输出幅频特性曲线在示波器上显示。
基于MAX262的程控滤波器的研制0 引言随着科学技术的进步，单片机及相关电子技术飞速发展，应用领域不断拓展。
利用单片机和滤波芯片实现高性能的程控滤波器，对宽动态范围的信号进行滤波，在工程领域应用十分广泛。
1 系统组成系统由单片机、放大电路、滤波器、键盘和液晶显示电路组成，硬件结构框图如图1 所示。
1．1 单片机系统系统采用AT89S52 作为控制核心，配备键盘和液晶显示电路。
AT89S52 是Atmel 公司新推出的一种低功耗、高性能CMOS8 位微控制器，它具有以下标准功能：8k 字节Flash，256 字节RAM，32 位I／O 口线，看门狗定时器，2 个数据指针，三个16 位定时器／计数器，一个6 向量2 级中断结构，全双工串行口，片内晶振及时钟电路。
其性能完全可以满足系统的要求。
键盘用于设定滤波器的中心频率和品质因数。
液晶显示采用OCMJ4X8A 液晶显示屏，它内带汉字字库，可以方便地显示汉字及图形；可以同时显示4行8 列个单元，可以一次显示系统所有状态信息；显示的内容不需要刷新，节省了单片机的资源；电路结构简单，便于控制，功耗低。
1．2 放大电路的设计系统采用两片AD603 顺序连接，两极间以电容耦合。
由于一片AD603 在已定制的模式下增益为-10～30dB，带宽为90MHz，故级联方式可使增益达到- 20～60dB，控制电压为0～2V。
该控制电压由单片机控制8 位A／D 转换器ADC0832 产生，其精度可达2V／256=0．0078125V，增益精度可达0．3125dB。
因此，可以系统实现增益60dB，步进10dB。
1．3 滤波器的设计程控滤波电路采用可编程滤波芯片MAX262。
MAX262 是CMOS 型双二阶通用开关电容有源滤波器。
两个二阶滤波器A 和B 分别有两个开关电容滤波网络(SCN)，并且相互独立，既可以单独使用，也可以级联，方便地实现四阶滤波。
摘要随着无线电技术的发展，对信号的频率稳定度和准确度要求越来越高，一般振荡器不能满足要求，而高稳定度的晶体振荡器产生的频率往往是单一的或者只能在极小的范围内微调，而且频率通常都不很高。
为了解决频率稳定度、准确度和频率高、宽范围可调之间的矛盾，就需要频率合成技术。
其技术特点是将一个高稳定度和高精度的标准频率源经过加、减、乘、除的四则运算，产生同样稳定度和精度的大量离散频率。
本系统主要分为频率合成模块和单片机模块。
单片机模块包含单片机、键盘、LED 显示屏，主要控制系统的各种功能，频率的合成及各种参数；频率合成模块包括与单片机连接的并行接口、频率合成器、低通滤波器、压控振荡器。
它可在一定范围产生10 。
本文主要介绍了各种离散的频率输出，输出范围为36MHz-38MHz,频率稳定度3该系统的组成原理及设计过程，同时也阐述了设计过程中所遇到的问题及解决方案。
关键词: 单片机；锁相环；频率合成；压控振荡；鉴相器如需要图纸等资料，联系QQ1961660126如需要图纸等资料，联系QQ1961660126如需要图纸等资料，联系QQ1961660126AbstractWith the development of radio technology for signal frequency stability and accuracy for demanding high, the general oscillator can not meet the requirements and the high degree of stability arising from the crystal oscillator frequency are often single or only in the context of minimal fine-tuning, but the frequency is usually not very high. To address the frequency stability, accuracy and high frequency, wide scope of powers between the contradictions requires frequency synthetic technology. Their technical characteristics is a high stability frequency source for standard and high-precision through Canada, reduced, by, the mathematical operations, and have the same stability and accuracy for the large number of discrete frequencies.This system is divided into primarily the frequency synthesizes module and the MCU module. I mainly am responsible for the MCU module and the frequency synthesizes module of the system. The MCU module which includes the MCU, KB and LED display, mainly controls various functions of the system, the frequency synthesizes and various parameters. The range of output frequency is 36MHz-38MHz. The thesis mainly introduces the constitute principle of the system and the designing process and expatiates design problem met in process and solutions.Key words: MCU ; PLL ; The frequency synthesizes ; VCO ; PD目录第一章绪论 (1) (1)锁相技术发展概况 (1)锁相技术的特点 (1)频率合成的方法 (2)锁相频率合成器 (3) (4)锁相基本原理 (4)锁相频率合成器的基本原理 (7)第三章基于单片机的锁相频率合成器设计 (9) (9) (9) (11)单片机模块设计 (19)第四章系统功能调试 (26)压控震荡器的调试 (26)伟福仿真系统功能 (26) (29)输出频率测量及稳定度 (29)第五章总结 (31)附录系统程序 (32)致谢 (43)参考文献 (44)第一章绪论锁相环路锁相环路（PLL）是一个能够跟踪输入信号相位的闭环自动控制系统，它在无线电技术的各个领域得到了很广泛的应用。
MAX2622007-07-06 18:06:58| 分类：默认分类| 标签：|字号大中小订阅单片机控制的双路有源滤波器设计作者: 重庆师范学院物理与信息技术系(400047) 倪向东来源:《电子技术应用》摘要:用单片机对可编程滤波器芯片MAX262进行程序控制,可以同时对两路输入信号进行二阶低通,高通,带通,带阻以及全通滤波处理,滤波器的中心频率在15kHz～50kHz频率范围内实现64级程控调节,其Q值在0.5～64范围实现128级程控调节.关键词:MAX262 单片机滤波器在工业自动化的许多领域都要使用滤波器.一般有源滤波器均由运算放大器和RC元件组成,对元器件的参数精度要求比较高,设计和调试都比较麻烦.美信公司(MAXIM)生产垢可编程滤波器芯片MAX262可以通过编程对各种低频信号实现低通,高通,带通,带阻以及全通滤波处理,而且滤波的特性参数如中心频率,品质因数等也可以通过编程进行设置.有源滤波器一般通过改变RC网络参数来改变频率特性,采用运算放大器和可切换元件参数的RC网络,可以用同一电路组成各种频率特性的滤波器.美信公司的可编程滤器芯片采用编程数据来完成RC网络的切换.1 MAX262芯片介绍(1)内部结构MAX262主要由放大器,积分器,电容切换网络(SCN)和工作模式选择器组成.积分器,电容切换网络(SCN)和工作模式选择器分别由编程数据M0M1,F0～F5和Q0～Q6控制.MAX262内部有两个二级滤波器,滤波器A和B可以单独使用,也可级联成四阶滤波器使用.芯片的使用非常灵活,但它们均受同一组编程数据的控制.MAX262芯片的工作频率为1Hz～140kHz.当时钟频率为4MHz,工作模式选择为模式3 时,芯片可以对140kHz的输入信号进行滤波处理.其它工作模式的最高工作频率为100kHz. 滤波器A和B可以采用内部时钟,也可以采用外部时钟.外部时钟分别从芯片的引脚CLKA,CLKB引入,对外部时钟无占空比要求.如果要对更低频率的信号进行滤波处理,可采用MAX260芯片,它的工作频率为0.01Hz～7.5kHz.输入的低频信号可以直接送到MAX260芯片的输入端(即INA或INB引脚),输入信号的幅度范围为0V～+5V.(2)编程参数MAX262芯片有三个编程参数:中心频率f0,Q值和工作模式.中心频率由编程数据F0～F5控制,共64个不同的二进制数据,每个数据对应一个时钟频率fclk与中心频率f0的比值fclk/f0.在文献[1]的表2中给出了MAX262芯片的fclk/f0与编程数据F0～F5的对应关系.在系统实现时,可以采用查表的方法获得编程数据.本文采用计算的方法来形成编程数据F0～F5.Q值由编程数据Q0～Q7控制,共128个不同的二进制数据,每个数据对应一个同的Q值,最小的Q值为0.5,最大的Q值为64(如果芯片工作在模式2则可达90.5).在文献[1]的表3中给出了编程数据Q0～Q7与Q值的对应关系.工作模式由编程数据M0M1控制,分别对应工作模式1,2,3和4.模式1可以实现低通,带通和带随滤波;模式2基本与模式1相同,只是该模式可以获得最高的Q值;模式3是唯一可以实现高通滤波的模式;而只有模式4才能实现全通滤波,它和模式3也可以实现低通和带通滤波.编程参数f0,Q值和工作模式确定以后,只要将相应的编程数据装入MAX262芯片内部的寄存器,滤波器的类型和频率特性也就确定了.2 单片机硬件设计MAX262芯片的编程输入总线比较简单,它包括2条数据线D0D1,4条地址线A0～A3,另外还有一条写允许控制线WR.单片机采用内部有4KB程序存储器的89C51.它与MAX262芯片构成的双路程序控制滤波器系统硬件配置原理框图如图1所示.本系统采用6264芯片扩展数据存储器.由于74LS138译码器使用89C51 P2口的高三位进行地址译码,则6264的地址范围为0000H～1FFFH.74LS138译码器的输出Y2作为8279芯片的片选信号CS,其地址范围为4000H～5FFFH.经74LS373锁存后的地址线A0送到8279的A0地址输入端,所以选择5FFFH作为8279的命令口地址,5FFEH作为8279的数据口地址.89C51的晶振选用12MHz,其ALE信号经4分频后,得到频率为500kHz的信号送到8279的CLK输入端和为时钟信号.8279采用中断方式,占用89C51的外中断0.8279采用8个七段LED显示器,其ALE信号经4分频后,得到频率为500kHz的信号送到8279的CLK输入端作为时钟信号.8279采用中断方式, 占用89C51的外中断0.8279采用8个七段LED显示器,其键盘按照如下:10个数字键0～9,1个小数点键,5个功能键(即用于选择滤波器的类型,低通,带通,高通,全通和带阻滤波),1个回车键,其17个按键.89C51的WR控制信号和74LS138译码器的Y1输出信号相与后送到MAX262的WR写允许控制端,则MAX262的地址范围为2000H～3FFFH.MAX262的地址线Ax(即A0～A3)和数据线Dx(即D0D1)连接到89C51的P0口低六位,即A0～A3,D0D1分别连接到P0.0～P0.5.89C51的ALE信号送到MAX262的CLKA和CLKB引脚作为时钟信号,即MAX262的外部时钟频率为2MHz,所以程控滤波器能处理的输入信号频率范围为15kHz～50kHz,通过改变编程数据F0～F5实现64级中心频率调节.本系统选用模式1实现低通,带通和带阻滤波,模式3实现高通滤波,模式4实现全通滤波.其中,滤波器A和B的高通,带阻和全通滤波输出端分别共用MAX262的HPA,HPB引脚.需要处理的低频输入信号分别由MAX262的INA和INB引脚输入,滤波器A和滤波器B的三个输出端分别连接到模拟开关4052的输入端,然后由4052的输出端输出滤波处理后的信号,即图1中的OUTA和OUTB两路输出信号.4052的地址A1,A0由89C51的P1.1,P1.0 控制,实现对滤波器类型的选择.3 系统软件实现方法(1)编程数据获得方法MAX262的地址A0～A3与数据D0D1的关系见表1.由表1可见每个滤波器的工作模式,中心频率,Q值所需编程数据均需要分8次写入MAX262的内部寄存器才能完成设置. 表1 MAX262的址A0～A3与数据D0D1的关系滤波器A 滤波器B数据位地址数据位地址D0 D1 A3 A2 A1 A0 D0 D1 A3 A2 A1 A0M0AF0AF2AF4AQ0AQ2AQ4AQ6AM1AF1AF3AF5AQ1AQ3AQ5A111111111111M0BF2B F4B Q0B Q2B Q4B Q6B M1 F1B F3B F5B Q1B Q3B Q5B 1111111111111111111通过文献[1]给出的fCLK/f0与F0～F5的关系表格,得到本文根据fCLK/f0计算编程数据F0～F5的公式,即fCLK/f0与F0～F5的关系为:fCLK/f0=40.84+1.57N1 (1)或,N1为二进制数据F0～F5对应的十进制整数,范围为0～63共64级.同样,对应滤波器的Q值也采用查表的方法,而是通过计算来获得Q值的编程数据Q0～Q7.Q值与Q0～Q7的关系为:Q=64/(128-N2) (3)或N2=64(2-1/Q) (4)其中,N2为二进数据Q0～Q6对应的十进制整数,范围为0～127共128级.(2)系统程序流程本系统的单片机主程序框图见图2.首先进行初始化,包括对8279的初始化,然后从片内RAM中读取新设置标志位进行判断.如果不是则给MAX262芯片送入滤波器所需的初始工作参数;是新设置则根据键中断服务程序获得的键值进行处理.进行新设置时,首先根据输入的键值完成对滤波器的选择,包括滤波器A和B的设置选择以及相应滤波器的类型选择;然后根据式(4),由输入的Q值计算N2并转换成二进制编程数据Q0～Q6送片内RAM;同时根据式(2),由输入的中心频率f0值计算N1并转换为二进制编程数据F0～F5送片内RAM.在获得MAX262的工作参数后,根据表1将这些参数转换为8字节的编程数据,由89C51的P0口送到MAX262.设置完成后,MAX262就按照当前所要求的中心频率和Q值对输入信号进行滤波处理.最后调用显示子程序,在LED数码管显示当前滤波器的工作参数,即中心频率和Q值.本文采用单片机89C51来完成对可编程滤波器MAX262的控制,很好地实现了有源滤波器设计工作.而且这种程控滤波器具有使用灵活,调试容易的特点,一片MAX262就能完成对两路输入信号进行二阶滤波的处理.如果需要四阶滤波可以很容易通过滤波器A和B的级联来实现,另外还可以通过对89C51的ALE信号进行倍频和分频实现AMX262的所有工作频率范围.。
程控滤波器设计组员：彭志胜李春兰李泉新摘要：本系统有两个模块组成：程控放大器，程控滤波器。
由MAX262为核心的程控滤波器可设置为低通，高通滤波器，-3dB 截至频率在1KHz～20KHz 范围内可调，调节的频率步进为1KHz。
系统以AT89S52 为控制核心，经测试验证，系统运行稳定，操作方便。
关键词：程控放大器，程控滤波器1 系统方案1.1 设计需求(1）设计程控低通滤波器，截止频率等参数可设置。
（2）滤波器-3dB截止频率fc在1kHz～20kHz范围内可调，调节的频率步进为1kHz，2fc处放大器与滤波器的总电压增益不大于30dB, RL=1k。
（3）电压增益与截止频率的误差均不大于10%。
1.2 整体方案基本部分使用集成开关电容滤波芯片MAX262 完成四阶低通、高通滤波器设计。
程控放大器电路由小信号放大电路与DA 衰减电路构成，可实现小信号放大增益60dB，增益10dB 步进可调。
由于单片AT89S52 I/O 口有限，系统采用多机控制，3 I/O 口4×4 键盘输入，中文液晶显示，友好人机交互界面，系统控制简单，工作稳定。
1.3 系统框图单片机主机为系统控制核心控制键盘输入放大倍数与截至频率，并由液晶显示出来。
从机1 控制程控放大电路的放大倍数，从机2 设置时钟源频率，为滤波电路提供稳定的工作时钟，以设置滤波器的截止频率，框图如下：图1 系统框图2 理论分析与计算2.1 程控放大电路程控放大有小信号放大与DA 衰减两部分组成。
由于DA 衰减电路对输入信号的衰减倍数由DA 的位数D 决定，即可实现输出Vo 为输入Vi 的D/ 2D衰减，最大增益60dB，因此选择10 位DA 可实现对输入信号的0～1023 倍步进可调。
结合10 位的DA 对信号的衰减，小信号放大电路设置为固定1000 放大。
2.2 程控滤波器设计程控滤波器以MAX262 为核心，MAX262 集是双二阶开关电容有源滤波器。
