凸透镜成像规律实验

实验报告：凸透镜成像规律
姓名：班级：实验日期：年月日
同组人姓名
实验目的：
1．观察凸透镜成缩小实像、放大实像、虚像的条件；
2．距的变化引起像的大小和像距的变化。

实验器材：
光具座、蜡烛、凸透镜(f=10cm)、光屏、火柴

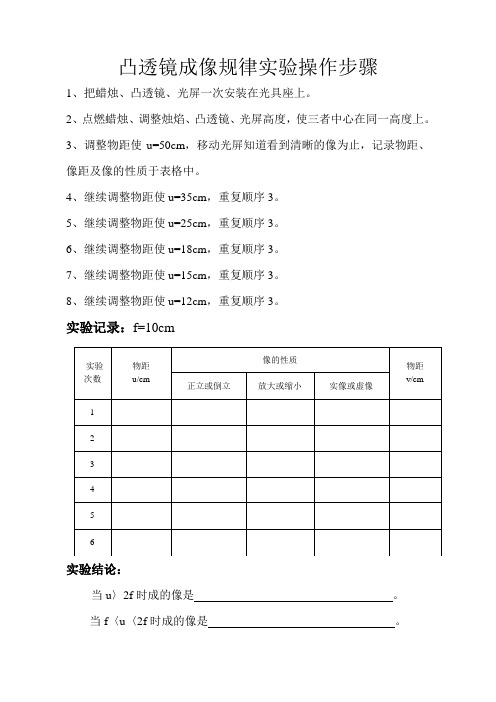

实验步骤：
(凸透镜焦距f=10cm)
1．凸透镜固定在光具座的中央，蜡烛和光屏放在凸透镜的两侧。

点燃蜡烛，使火焰、透镜光屏的中心在同一高度；
2．将蜡烛放在离凸透镜尽量远的位置，移动光屏直到光屏上出现边缘清晰的蜡烛的像为止；记录下蜡烛到凸透镜的距离、像的大小和倒正；
3．将蜡烛向凸透镜移近一段距离，重复上述操作，直到不能在屏上得到蜡烛的像；
4．继续把蜡烛向凸透镜靠近，试着用眼睛观察像在何处像是怎样的
实验数据：
实验结论：凸透镜成像的几种情况：
延伸探究：
1、像的上下左右有何变化
2、物距越远，像距怎样变，像怎样变
2、用一张不透明的纸放在凸透镜和蜡烛之间，观察像有何变化。

凸透镜的成像规律实验
凸透镜的成像规律实验是一个经典的物理实验，通过这个实验可以探究凸透镜的成像规律，包括物距、像距和像的大小、正倒之间的关系。

凸透镜的成像规律实验步骤如下：
1.准备实验器材：凸透镜、蜡烛、光屏、火柴等。

2.组装实验器材：将蜡烛、凸透镜、光屏按照正确的顺序放置，并确保它们在
同一水平线上。

3.调整物距：将蜡烛放在远处，使物距u > 2f。

调整光屏到凸透镜的距离，使
烛焰在光屏上成清晰的实像。

观察实像的大小和正倒，并测量物距和像距。

4.改变物距：将蜡烛向凸透镜移近，重复以上操作，直到物距u = 2f。

观察实
像的大小和正倒，并测量物距和像距。

5.再改变物距：将蜡烛继续向凸透镜移近，使物距f < u < 2f。

调整光屏到凸透
镜的距离，使烛焰在光屏上成清晰的实像。

观察实像的大小和正倒，并测量物距和像距。

重复实验，记录数据。

6.物距小于焦距：将蜡烛继续向凸透镜移近，使物距u < f。

此时在光屏上得不
到蜡烛的像。

将光屏从光具座上取下，从凸透镜的另一侧通过凸透镜观察蜡烛的虚像。

观察虚像的大小和正倒。

7.整理实验器材：实验结束后，将实验器材整理好，以便下次使用。

通过以上步骤，可以探究凸透镜的成像规律，包括物距、像距和像的大小、正倒之间的关系。

根据实验数据，可以总结出凸透镜成像的规律，进一步理解凸透镜的成像原理和应用。

实验三、探究凸透镜成像规律【实验目的】：观察凸透镜成各种像的条件和规律【实验器材】：凸透镜、光具座、蜡烛、光屏、火柴【实验步骤】：①共轴调节,把蜡烛、凸透镜、光屏依次摆放在光具座上。

点燃蜡烛，调整蜡烛、凸透镜、光屏的中心大致在同一高度。

②把蜡烛放在较远处，使2u f >，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。

观察这个像是倒立的还是正立的，是放大的还是缩小。

测量像距和物距。

③把蜡烛移向凸透镜，让蜡烛到凸透镜的距离等于2f ，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。

观察像到凸透镜的距离、像的倒正和大小。

测量像距和物距。

④把蜡烛再靠近凸透镜，让蜡烛到凸透镜的距离在2f u f >>，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。

观察像到凸透镜的距离、像的倒正和大小。

测量像距和物距。

⑤把蜡烛继续靠近凸透镜，让蜡烛在凸透镜的焦点上，移动光屏，看是否能够成像⑥把蜡烛移动到凸透镜的焦点以内，移动光屏，在光屏上还能看到烛焰的像吗?⑦表格：透镜焦距f= cm【实验结论】： 物距（u ）成像的性质 像距（v ） 物距（u ）与像距（v ）的关系 应用 u ﹥2f倒立、缩小的实像 f<v<2f u>v 照相机 u=2f倒立、等大的实像 v=2f u=v 测焦距 f ﹤u ﹤2f倒立、放大的实像 v>2f u<v 投影仪 u=f不成像 获得平行光束 u ﹤f 正立、放大的虚像 放大镜【考点方向】：1、测量凸透镜的焦距：利用平行光源或太阳光粗测凸透镜的焦距。

其中利用太阳光来寻找焦点时一定要：让太阳光正对透镜（使光线平行于透镜主光轴）。

2、操作过程中，应固定好蜡烛、凸透镜，然后移动光屏，直到在光屏上得到一个清晰的像为止，读出物距与像距的大小。

3、当物距小于焦距时，无论怎样移动光屏，在光屏上也找不到物体的像。

此时应去掉光屏，透过凸透镜观察火焰的成像情况。

4、光屏上没有像原因：①蜡烛放在一倍焦距内；②焦距太大，像成在光具座外。

探究凸透镜成像规律实验报告
班级姓名成绩
【实验目的】探究凸透镜成像的规律
【实验器材】光具座/ 蜡烛/ 凸透镜/ 光屏/ 火柴
【实验步骤】
1．将凸透镜的位置固定在光具座刻度尺的40cm处，蜡烛和光屏分居凸透镜两侧，并调节三者高度，使烛焰中心，凸透镜中心，光屏中心在同一高度上，目的是：使烛焰的像能成在光屏的中间。

2、把蜡烛放置距凸透镜40cm的地方，在光具座上移动光屏，直到光屏出现明亮、清晰的像为止，观察所成像的特点，并记录物距、像距和成像特点。

3、把蜡烛移近凸透镜，使物距等于30cm, 25cm，20cm，18cm, 15cm，重复步骤2。

4、使物距u=f=10cm，观察成像情况，并将结果记入表格。

5、使物距u=5cm，观察成像情况，并将结果记入表格。

移动透镜，观察像的变化。

6．实验完成后熄灭蜡烛并整理仪器。

【进行实验和收集证据】
【根据实验数据得出如下规律】:
①_____ ___是成实像与虚像的分界点，____ ____是成放大像与缩小像的分界点。

②实像都是____ ___（填倒立与正立），且物与像在透镜的_____ ___（同侧与两侧）；
虚像都是______ _____，且物与像在透镜的_______ ___。

③成实像时，物体靠近透镜，像____ ___透镜，且像的大小变____ ____。

成实像时，物体远离透镜，像____ ___透镜，且像的大小变____ ____。

凸透镜成像的实验原理
凸透镜成像的实验原理涉及到光的折射和凸透镜的光学特性。

当平行光线通过凸透镜时，会发生折射，并会聚于焦点处。

根据透镜的焦距，可以确定成像距离和物体距离的关系。

首先，将光源放置在凸透镜的物距一侧，通过调节光源和透镜的距离，可以改变物体的位置。

然后，将屏幕放置在透镜的像距一侧，调整屏幕的位置，使得屏幕上出现清晰的图像。

实验者可以通过调整透镜与屏幕的距离，使得图像放大或缩小。

这是因为透镜的焦点决定了成像的大小。

此外，透镜的形状也会影响成像结果。

凸透镜可以形成实像或虚像，具体取决于物体与透镜的位置关系。

当物体距离透镜焦点较近时，透镜会形成放大的实像。

当物体距离透镜焦点较远时，透镜会形成缩小的实像。

而当物体距离透镜焦点一侧时，透镜会形成虚像。

通过实验原理，我们可以了解到透镜成像的特点和规律。

这对理解光学成像和透镜的应用有着重要的意义。

6.2 探究凸透镜成像规律凸透镜成像的实验步骤和注意事项凸透镜成像的实验步骤和注意事项步骤1,光具座放好在桌面上,按顺序固定好蜡烛,凸透镜,光屏的位置.并调节好烛焰中心,凸透镜中心,光屏中心在同一高度.2,点燃蜡烛,把蜡烛移到最左端,光屏移到最右端，在吧凸透镜往光屏方向移动，直到在光屏上得到一个亮点，为焦点，并测出两点到凸透镜中心的距离为焦距，记为f3，把凸透镜移到中间，并移动蜡烛和光屏1）把蜡烛移到两倍焦距之外，移动光屏位置，直到找到一个清晰的象，并记录象距和象的特点。

2）把蜡烛移到两倍焦距和一倍焦距之间，移动光屏位置，直到找到一个清晰的象，并记录象距和象的特点。

3）把蜡烛移到一倍焦距之内，移动光屏位置，试试能否找到一个清晰的象，如果不能，则从光屏一则，对着凸透镜看，能否找到一个象，并记录象距和象的特点。

4，设计表格5，整理实验仪器。

6，实验分析数据，得出结论，交流探讨。

注意事项：1，蜡烛,凸透镜,光屏的位置，凸透镜应该在当中，2，烛焰中心,凸透镜中心,光屏中心在同一高度3，移动时小心点，不要把蜡烛油滴到光具座上，以免影响下次实验。

4，实验完成一个步骤，马上记录数据。

以免遗忘了。

凸透镜所成的像可能与物体距凸透镜的距离有关。

那么凸透镜能够成像，所成的像有什么特点和规律呢？我们这节课就用实验来探究凸透镜成像的规律。

二、实验探究（一）课题板书：探究凸透镜成像的规律。

（二）同学们用桌上准备好的实验器材进行实验。

实验准备：1．测定凸透镜的焦距f并做好记录。

方法：平行光聚焦法，小手电筒代替平行光源。

2．指导学生将实验器材按如图所示摆放。

要求：将凸透镜、蜡烛、光屏放在同一直线上。

调整凸透镜、蜡烛、光屏的高度，使它们的中心大致在同一高度。

3．提出问题，进行探讨：如何使物体所成的像呈现于光屏上？学生思考会回答：调整物体，光屏到凸透镜的距离。

实验过程中应记录哪些现象和数据。

物体到凸透镜的距离（物距），像到凸透镜的距离（像距），像的大小，倒立或正立，像的虚、实。

一、引言在物理学中，凸透镜成像规律是一个非常重要的概念。

了解凸透镜的成像规律对于理解光学现象、应用光学仪器以及解决实际问题都具有重要意义。

为了更深入地探究凸透镜成像规律，我们可以通过实验来进行研究。

本文将对探究凸透镜成像规律的实验步骤进行全面评估，并撰写一篇有价值的文章，以帮助我们更好地理解这一主题。

二、实验步骤1. 实验材料准备：- 一枚凸透镜- 光源- 屏幕- 尺子2. 实验过程：步骤1：准备凸透镜和光源，将凸透镜放置在光源的前方，并在凸透镜的另一侧放置屏幕。

步骤2：调节凸透镜和屏幕的距离，使得光线能够清晰地在屏幕上形成成像。

步骤3：移动光源的位置，观察成像的变化。

记录不同位置下的成像情况。

步骤4：利用尺子测量凸透镜、光源和屏幕之间的距离，记录数据。

3. 实验数据记录：在实验过程中，需要记录光源、凸透镜和屏幕之间的距离，以及光源位置的变化对成像的影响。

通过实验数据的记录，可以更清晰地观察和分析凸透镜成像规律。

4. 实验结果分析：根据实验数据的记录，我们可以分析不同条件下的凸透镜成像规律。

通过观察和测量，可以得出凸透镜成像的特点，包括成像位置、成像大小和成像形式等。

通过实验结果的分析，可以更深入地理解凸透镜成像规律的实质。

5. 实验总结和结论：通过实验的过程和结果分析，我们可以得出关于凸透镜成像规律的结论。

总结实验步骤和观察结果，讨论凸透镜成像规律的特点和规律性。

通过实验总结和结论，可以对凸透镜成像规律进行深刻而全面的理解。

三、个人观点和理解凸透镜成像规律是光学中的重要概念，对于理解光学成像原理和应用具有重要意义。

通过实验来探究凸透镜成像规律，可以更直观地观察和理解凸透镜的成像特点。

在实验过程中，我们可以通过观察、测量和分析，逐渐领会凸透镜成像规律的实质。

我个人认为，通过实验来研究凸透镜成像规律，不仅可以加深对知识的理解，也可以培养科学实验的能力和方法。

总结回顾通过本文的全面评估和文章撰写，我们对探究凸透镜成像规律的实验步骤进行了深入探讨。

探究凸透镜成像规律的实验报告实验报告：探究凸透镜成像规律一、实验目的：1. 掌握凸透镜的基本原理。

2. 研究凸透镜成像的规律，包括物距、像距、倍率与透镜焦距的关系。

二、实验原理：1. 凸透镜是由透明的玻璃或其他材料制成的，两个表面都是曲面。

其中一面是凸面，另一面是凹面。

凸透镜可以将光线聚焦到一个点上，这个点叫做焦点。

2. 凸透镜的主轴是一个虚线，连接凹面和凸面的中心。

在对称的透镜中，主轴经过透镜的中心，称为光轴。

3. 物体到凸透镜的距离叫做物距，用符号"u"表示；像到凸透镜的距离叫做像距，用符号"v"表示；物体的高度叫做物高，用符号"h"表示；像的高度叫做像高，用符号"h’"表示。

4. 根据凸透镜成像公式，可以得到以下关系：1/u + 1/v = 1/fh'/h = -v/u其中，f表示焦距。

三、实验材料和器材：1. 凸透镜2. 直尺3. 定位器4. 屏幕5. 光源6. 实验装置固定架7. 实验平台四、实验步骤：1. 将凸透镜放置在实验装置固定架上，并调整透镜与主轴的夹角为0度。

2. 将光源放在实验平台上，使光线垂直射向凸透镜的中心。

3. 在主轴上方放置一个屏幕，并与凸透镜成一定距离，调整屏幕与主轴的高度对准目标光点。

4. 将不同高度的物体放在凸透镜的主轴上，测量物体与透镜的距离，并记录下物体与屏幕的距离。

5. 分别测量不同物体高度的像高，并记录下来。

五、实验数据记录与处理：根据实验步骤得到的数据，可以计算出不同物距、像距、物高和像高之间的关系。

利用凸透镜的成像公式可以验证实验结果。

通过实验数据和成像公式进行比对，可以得出凸透镜成像规律的实验结论。

六、实验结论：根据实验数据的分析结果，可以得出凸透镜成像规律如下：1. 当物体距离凸透镜的距离增加时，像的距离减小。

2. 当物体距离凸透镜的距离等于焦距时，像距离无限大，即像位于无穷远处。
