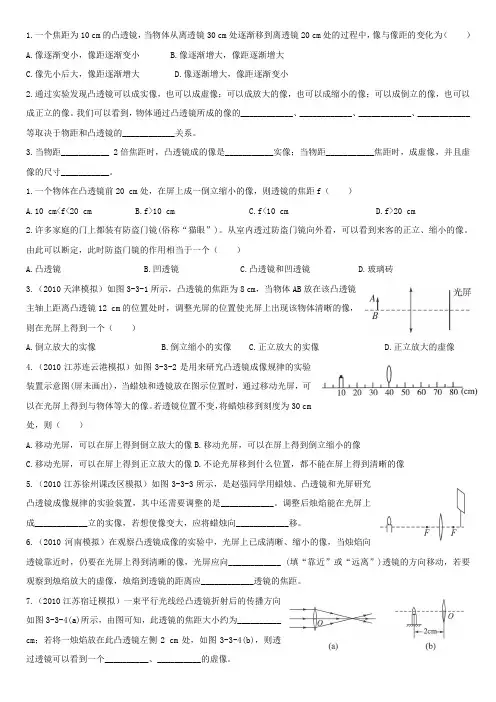

1.一个焦距为10 cm的凸透镜，当物体从离透镜30 cm处逐渐移到离透镜20 cm处的过程中，像与像距的变化为（）A.像逐渐变小，像距逐渐变小B.像逐渐增大，像距逐渐增大C.像先小后大，像距逐渐增大D.像逐渐增大，像距逐渐变小2.通过实验发现凸透镜可以成实像，也可以成虚像；可以成放大的像，也可以成缩小的像；可以成倒立的像，也可以成正立的像。
我们可以看到，物体通过凸透镜所成的像的____________、____________、____________、____________等取决于物距和凸透镜的____________关系。
3.当物距___________ 2倍焦距时，凸透镜成的像是___________实像；当物距___________焦距时，成虚像，并且虚像的尺寸___________。
1.一个物体在凸透镜前20 cm处，在屏上成一倒立缩小的像，则透镜的焦距f（）A.10 cm<f<20 cmB.f>10 cmC.f<10 cmD.f>20 cm2.许多家庭的门上都装有防盗门镜(俗称“猫眼”)。
从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像。
由此可以断定，此时防盗门镜的作用相当于一个（）A.凸透镜B.凹透镜C.凸透镜和凹透镜D.玻璃砖3.（2010天津模拟）如图3-3-1所示，凸透镜的焦距为8 cm，当物体AB放在该凸透镜主轴上距离凸透镜12 cm的位置处时，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到一个（）A.倒立放大的实像B.倒立缩小的实像C.正立放大的实像D.正立放大的虚像4.（2010江苏连云港模拟）如图3-3-2是用来研究凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。
若透镜位置不变，将蜡烛移到刻度为30 cm处，则（）A.移动光屏，可以在屏上得到倒立放大的像B.移动光屏，可以在屏上得到倒立缩小的像C.移动光屏，可以在屏上得到正立放大的像D.不论光屏移到什么位置，都不能在屏上得到清晰的像5.（2010江苏徐州课改区模拟）如图3-3-3所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置，其中还需要调整的是____________。

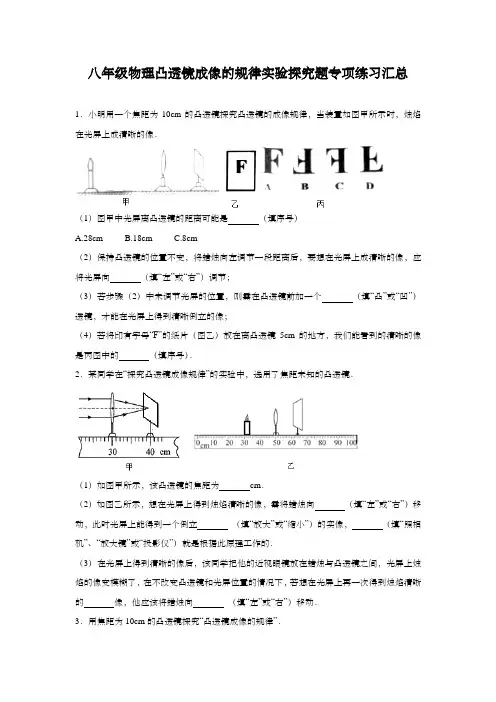

八年级物理凸透镜成像的规律实验探究题专项练习汇总1．小明用一个焦距为10cm的凸透镜探究凸透镜的成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像．（1）图甲中光屏离凸透镜的距离可能是（填序号）A.28cmB.18cmC.8cm（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向（填“左”或“右”）调节；（3）若步骤（2）中未调节光屏的位置，则需在凸透镜前加一个（填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像；（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是丙图中的（填序号）．2．某同学在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜．（1）如图甲所示，该凸透镜的焦距为cm．（2）如图乙所示，想在光屏上得到烛焰清晰的像，需将蜡烛向（填“左”或“右”）移动，此时光屏上能得到一个倒立（填“放大”或“缩小”）的实像，（填“照相机”、“放大镜”或“投影仪”）就是根据此原理工作的．（3）在光屏上得到清晰的像后，该同学把他的近视眼镜放在蜡烛与凸透镜之间，光屏上烛焰的像变模糊了，在不改变凸透镜和光屏位置的情况下，若想在光屏上再一次得到烛焰清晰的像，他应该将蜡烛向（填“左”或“右”）移动．3．用焦距为10cm的凸透镜探究“凸透镜成像的规律”．（1）实验前，让平行光束垂直镜面射入杯中（如图甲），从烟雾中可以观察到凸透镜对光有（选填“会聚”或“发散”）作用．（2）实验中，当蜡烛与凸透镜的距离如图乙所示，在光屏上可得到一个清晰倒立、（选填“放大”、“等大”或“缩小”）的实像．（3）若蜡烛逐渐靠近凸透镜，所成的像会逐渐变（选填“大“、“小”）．4．小华同学用如图所示的实验器材做“探究透镜成像规律”的实验．（1）在光具座上从左至右依次放置蜡烛、和光屏．（2）蜡烛在如图所示的位置时，成的像是等大、倒立的实像．分析实验成像情况可知，实验中所用透镜的焦距为cm．（3）当把点燃的蜡烛由图所示的位置向右移至光具座的35cm刻度时，应向（选填“左”或“右”）移动光屏到适当的位置，得到一个倒立、放大的实像．此时小华发现烛焰的像成在光屏的上方，为了使像成在光屏的中央，她应向调整蜡烛．（选填“上”或“下”）．5．完成下列两个实验探究：（1）在“探究凸透镜成像规律”的实验中，小杨同学让蜡烛到凸透镜的距离大于2倍焦距，移动光屏至适当位置，光屏上将会呈现一个倒立、（选填“缩小”、“放大”或“不变”）的实像，如图1所示，此时的像距为cm．生活中的（选填“照相机”、“投影仪”或“放大镜”）就是应用了这样的成像规律．（2）小杨同学在“探究海波熔化和凝固特点”的实验中，某时刻温度计示数如图2甲所示，为℃；小宇画出了“温度﹣时间”图象，如图乙所示，由此可知，海波是（选填“晶体”或“非晶体”），海波在第10min时处于（选填“固态”、“液态”或“固液并存”）．6．在“探究凸透镜成像规律”的实验中：（1）如图甲所示，该透镜焦距f=cm；（2）将蜡烛、凸透镜、光屏依次安装在光具座上后，点燃蜡烛，光屏上得到蜡烛的像如图乙所示．若要让像成在光屏的中心位置，则可以将凸透镜向移动（选填“上”或“下”）；（3）如图丙所示，把蜡烛放在光具座上点时（选填“A”、“B”、“C”或“D”）；在光屏上能得到一个清晰放大的像，就是利用这种成像规律工作的（选填“投影仪”、“照相机“或“放大镜”）．7．在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图所示．（1）当把蜡烛放在乙图位置时，移动光屏，在光屏上能成、缩小的实像；生活中的就是利用这个原理制成的．（2）凸透镜的位置固定不动，当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向（选填“左“或“右”）移动．（3）在上一步光屏上成清晰的像后，取一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能成清晰的像，保持凸透镜和光屏的位置不动，可将蜡烛适当向（选填“左“或“右”）移动．8．如图所示，在探究凸透镜成像特点的实验中，凸透镜的光心、烛焰、光屏中心在同一水平直线上，蜡烛、凸透镜位置如图所示，当光屏移至刻度尺80cm处时，在光屏上观测到等大倒立的实像．则（1）该凸透镜的焦距是cm．（2）在题干中成像的情况下，把蜡烛向左移动5cm，光屏应向（选填“左”或“右”）移动可成清晰的像；（3）在题干中成像的情况下，把蜡烛向右移动5cm，然后移动光屏可成清晰的像，这种成像特点与实际生活中（选填“放大镜”或“投影仪”或“照相机”）成像原理相同．9．在“探究凸透镜成像的规律”实验中，先将蜡烛焰、凸透镜、光屏的中心调到同一水平线上，然后将凸透镜固定在光具座上50cm处，将点燃的蜡烛放置在光具座上30cm处，移动光屏，在光屏上得到烛焰清晰的像，再将蜡烛向凸透镜移近几厘米，应向（选填“靠近”或“远离”）凸透镜方向移动光屏，才有可能再次在光屏上得到烛焰清晰的像；又将蜡烛移至光具座上43cm 处，无论怎么移动光屏，都不能在光屏上得到烛焰清晰的像．由此可以推断该凸透镜焦距的范围，该范围的最大值小于cm．10．小华用光具座研究凸透镜成像规律，按如图调整完毕，在光屏上得到蜡烛烛焰清晰的像．（1）保持蜡烛、凸透镜、光屏位置不变，小华用不透光的纸板遮住凸透镜上半部分，则在光屏上观察到的像是（填选项前的字母）A．烛焰的上半部分，亮度变暗B．烛焰的下半部分，亮度变暗C．完整的烛焰，亮度变暗D．完整的烛焰，亮度不变（2）保持凸透镜位置不变，将蜡烛与光屏位置对调，光屏上也能得到烛焰清晰的像，（选填“照相机”、“投影仪”、“放大镜”）就是根据这种成像原理设计的．11．某物理兴趣小组探究”凸透镜成像规律“的实验装置如图，凸透镜固定在50cm处，光屏和蜡烛分别在凸透镜两侧．（1）当蜡烛移到20cm处时，移动光屏到80cm处时，在光屏上成一个等大、清晰的像，则凸透镜的焦距是cm．（2）凸透镜位置不变，又将蜡烛从20cm处移到10cm处时，光屏上要成清晰的像，光屏应从80cm处向（填”左“或”右“）移动，则所成的像是（选填”放大“、”等大“或”缩小“）实像．在生活中的应用是．12．在做“探究凸透镜成像规律“的实验中（1）为测出透镜的焦距，做了如甲图所示实验，则透镜的焦距为cm．（2）正确安装并调节实验装置后，各元件位置如图乙所示，可在光屏上得到一个清晰、倒立、（选填“放大”“缩小”或“等大”）的实像，生活中的（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理制成的；（3）在乙图中，若保持凸透镜的位置不变，将蜡烛与光屏的位置互换，成像情况符合的原理（选填“照相机”、“投影仪”或“放大镜”）．13．小金在实验室利用光具座研究凸透镜成像的规律．（1）当小金将三个元件移动到图示位置时，光屏上出现了清晰的像，请你根据此现象回答下列问题：光屏上像的性质为，并推算出焦距为厘米．（2）保持蜡烛和凸透镜位置不变，小金换了个凸透镜继续实验，并使透镜光心、蜡烛焰心和光屏中心三者高度相同，但在透镜右侧无论怎样移动光屏都无法在屏上成像（光具座足够长），请你帮助小金分析产生此现象的原因．14．小明同学用一个焦距为10.0cm的凸透镜做“探究凸透镜成像规律”的实验，他需要将烛焰、透镜和光屏三者的中心调整在，使像呈在光屏中央．当蜡烛与凸透镜位置如图时，成倒立、（选填“放大”、“等大”或“缩小”）的实像，生活中的（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理．15．小明利用光具座、两个凸透镜（焦距分别为10cm、20cm）、光屏、蜡烛、火柴等器材探究凸透镜成像规律．（1）实验中将其中一个凸透镜放在光具座上，当蜡烛、透镜及光屏的位置如图所示时，恰能在光屏上得到清晰的像，则他选择的焦距为cm的凸透镜；（2）保持蜡烛和光屏的位置不动，将凸透镜移向蜡烛，光屏上会再次出现清晰的倒立、的实像；（3）实验过程中，燃烧的蜡烛变短，导致光屏上烛焰的像像（选填“上”或“下”）移动，可将凸透镜的高度调（选填“高”或“低”），使像呈现在光屏的中央．16．在探究凸透镜成像实验中，小柯不断改变蜡烛到透镜的距离，移动光屏寻找蜡烛的像，并将实验结果记录在下表中：序号蜡烛到透镜的距离（cm）像的特点1 20.0 倒立缩小的实像2 16.0 倒立等大的实像3 12.0 倒立放大的实像4 6.0 ？（1）第4次实验中，小柯移动光屏只观察到模糊的圆形光斑．若要观察到此时所成的像，正确的操作是；（2）小柯在第1次实验的基础上，换用另一个凸透镜后，发现光屏上的像不清晰，把光屏慢慢地向凸透镜方向移动，光屏上又出现了清晰的像．若第1次实验模拟的是正常眼球的成像情况，则换用透镜后的实验是在模拟的成像情况．17．小科利用如图所示的器材探究凸透镜成像规律，先用焦距为10cm的凸透镜进行实验，在光屏上得到了清晰的缩小的实像．接着他改用焦距为5cm的凸透镜继续进行实验，如果不改变光源和凸透镜的位置，此时像的性质是倒立、的实像；若要在光屏上成清晰的像，光屏应该（填“向右移动”、“向左移动”或“保持不变”）18．小明在做“探究凸透镜成像规律”实验中，发现像高与焦距、物距之间有一定的关系，为进一步探究，他将5cm高的发光体作为光源，取两个焦距不同的凸透镜进行实验．实验时记录的几组数据如下：实验次数焦距f/cm 物距u/cm 像距v/cm 物高l/cm 像高h/cm1 f135 14 5 22 30 15 5 2.53 20 20 5 54 15 A 5 B5 5 306 5 16 15 7.5 5 2.57 10 10 5 58 6 30 5 25分析表中数据可知：（1）焦距f1为cm，表格中A处数据应为cm．（2）物距u、相距v、物高l、像高h之间的具体关系为：=（用字母表示），表格中B处数据应为cm．19．“探究凸透镜成像规律”：选用蜡烛、凸透镜（焦距f=10cm），光屏、光具座和火柴等器材．（1）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整三者的中心大致在上．（2）当物距在10cm＜u＜20cm时，像距的范围是cm，此时光屏上呈现（选填“倒立”或“正立”）的实像；物距、像距可用上的刻度尺测量．（3）如果发现烛焰的像成在光屏的上方，若要使烛焰成像在光屏中心，应将凸透镜向（选填“上”或“下”）调整．（4）当物距u′＜10cm时，我们才能观察到蜡烛的虚像．20．在探究“凸透镜成像特点”实验中，让烛焰、凸透镜、光屏三者中心在同一高度．（1）当蜡烛、凸透镜、光屏在广具座标尺上位置如图所示时，光屏上出现一个清晰倒立、缩小的像，这个像是像（选填“实”或“虚”）；（2）请根据物距与像距大小关系，推断这个凸透镜的焦距可能是（填序号）；A、8cmB、10cmC、12cmD、15cm（3）把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了；①小明为了使光屏上再次得到清晰的像，应调整光屏向移动（选填“左”或“右”）；②小芳不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像也变清晰了，则该眼镜片是（选填“近视”或“远视”）眼镜的镜片；（4）重新使蜡烛、凸透镜、光屏三者的位置如图所示，然后把凸透镜换成平面镜，观察平面镜也能看到一个正立、（选填“放大”、“等大”或“缩小”）的蜡烛的像，这个像位于标尺cm刻度处正上方，把光屏移到这个像所在的位置，光屏上（选填“有”或“没有”）这个像．21．小雯用自制的水凸透镜（当向水凸透镜里注水时焦距变小，抽水时焦距变大）来探究“凸透镜成像规律”．（1）如图甲所示，让一束平行于主光轴的光射向水凸透镜，在光屏上出现一个最小最亮的光斑，则此水凸透镜的焦距为cm（2）小雯将蜡烛、水凸透镜和光屏调整至图乙所示的位置时，光屏上出现清晰的烛焰像，此像的性质是倒立、的实像，小雯接着在蜡烛和光屏位置都不变的情况下，将水凸透镜移至光具座cm刻度处，再次得到清晰的烛焰像．然后，小雯利用注射器从水凸透镜中向外抽少许水，光屏上原来清晰的像变得模糊不清，小雯要想重新得到清晰的烛焰像，在蜡烛和水凸透镜的位置都不变的情况下，应将光屏向（选填“远离”或“靠近”）水凸透镜的方向移动．22．小明同学在探究凸透镜成像规律时，调节烛焰、凸透镜、光屏三者的中心大致在同一高度．实验时，调节蜡烛与凸透镜的距离，在光屏上得到了一个清晰的像如图所示，该像是倒立的实像，由于蜡烛的燃烧，光屏上的像会向（选填“上”或“下”）移动，保持凸透镜和光屏的位置不变，将蜡烛向左移动一段距离，光屏上的像变模糊了，小明将另一个镜片放在蜡烛和凸透镜之间，并适当调整镜片的位置，光屏上的像又清晰了，则这个镜片是（选填“凸透镜”、“凹透镜”或“平面镜”）23．用如图所示的实验器材做“探究凸透镜成像规律”实验，记录的部分数据及现象见表：实验序号物距u/cm 像距v/cm 像的性质1 60 12 倒立缩小实像2 30 153 15 倒立放大实像4 20 20 倒立等大实像（1）该实验所用凸透镜的焦距f=cm（2）上表中空白处，像的性质是，像距v=cm（3）当u与f的大小关系满足u f时，光屏上接收不到像．24．用如图所示的装置做“探究凸透镜成像规律”实验．（1）如图甲所示，凸透镜位置固定．当发光的小灯泡放在40cm刻度线位置时，移动光屏发现光屏上始终能呈现一个面积大小不变的光斑．则该透镜的焦距为cm．（2）小明用蜡烛代替小灯泡继续做实验，烛焰在图乙所示位置能在光屏上成一清晰的像，则该像是倒立、的实像（选填“放大”、“等大”或“缩小”）．（3）若想使光屏上烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向（选填“左”或“右”）适当移动一段距离，再调整光屏的位置．（4）在图乙中，小明借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师所戴眼镜的镜片是透镜．25．物理兴趣小组在探究“凸透镜成像的规律”实验时：（1）用图甲所示的装置测出凸透镜的焦距为cm．（2）图乙是某次实验时观察到的现象，生活中的（选填“放大镜”、“投影仪”或“照相机”）是利用这一原理制成的．保持凸透镜不动，把蜡烛向左移动一段距离，要想在光屏上再次得到清晰的像，应该把光屏向（选填“左”或“右”）移动一段距离，像（选填“变大”、“变小”或“不变”）．（3）实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上（选填“有”或“没有”）小泥点的像或影子．（4）将近视眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了．使光屏远离透镜，又能在光屏上看到蜡烛清晰的像，这说明近视眼镜对光线有作用．由此可知，在近视眼得到矫正之前，物体的像成在视网膜的．26．如图所示，是“探究凸透镜成像规律”的实验装置，凸透镜的焦距为10cm．（1）实验时，通过调节使烛焰、凸透镜、光屏三者的中心在；（2）当光屏上呈现清晰的像时，蜡烛、凸透镜、光屏的位置如图所示，此成像规律在生活中的应用是；（3）保持蜡烛和光屏的位置不变，将凸透镜移至30cm刻线处，光屏上的像变模糊了，在蜡烛和凸透镜之间靠近凸透镜的位置放一个合适的眼镜，光屏上的像再次清晰．27．回顾实验和探究（请将下列实验报告中的空缺部分填写完整）：（1）探究影响音调高低的因素：过程方法把钢尺紧按在桌面上，一端伸出桌边．拨动钢尺，保持振幅相同，运用的科学方法是法．现象缩短钢尺伸出桌边的长度，发现钢尺振动得越来越，音调越来越．问题讨论在桌面上撒些碎纸片，敲击桌子，发现桌子发声的同时，碎纸片被弹起，由此证明声音是由物体产生的．（2）探究凸透镜成像的规律：现象结论凸透镜的焦距是10cm．把蜡烛移至图中a点，光屏上出现了烛焰清晰的像，据此可制成．把蜡烛逐渐移近透镜，光屏上的像越来越（填“大”或“小”），但像始终是（填“正立”或“倒立”）的．方法研究光现象时，将一束光看成一条光线，运用的科学方法是法．问理讨论若蜡烛的像出现在了光屏的上半部，可能是由于烛焰、凸透镜和光屏的中心未调至．28．在“探究凸透镜成像的规律”的实验中：（1）为了确定凸透镜的焦距，小明让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑，如图所示，可确定出焦距f=cm（选填“0”、“10”或“20”）（2）小明用此透镜做“探究凸透镜成像的规律”的实验，将蜡烛、凸透镜和光屏放在光具座上，点燃蜡烛，调节凸透镜和光屏的高度，使它们的中心跟烛焰的中心大致在．（3）移动蜡烛距凸透镜30cm处时，在光屏上呈现清晰倒立、缩小的（选填“实”或“虚”）像，生活中应用该原理制作的光学仪器是．（4）当移动蜡烛距凸透镜15cm处时，光屏上会出现的是（填“放大”、“缩小”或“等大”）的实像；如果他将蜡烛再靠近凸透镜一些，这时光屏应向（填“左”或“右”）移动，以获得清晰的实像．29．如图所示，小李用点燃的蜡烛、凸透镜和光屏进行“探究凸透镜成像规律”的实验，凸透镜的焦距为12cm．（1）蜡烛和凸透镜的位置不变，要使光屏承接到一个倒立、清晰的实像，具体的操作是：首先将光屏向右移动，，直到找到最清晰的像，日常生活中（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的．（2）当蜡烛燃烧一段时间后会变短，烛焰的像会往偏离光屏中心．（3）请你指出用烛焰作为发光物体完成“探究凸透镜成像规律”实验存在的两点不足之处：①；②．30．在做“探究凸透镜成像规律”的实验中：（1）如图所示，蜡烛恰好在光屏上成倒立的实像，可以判断此实验中凸透镜的焦距（选填“大于”或“小于”）20cm，生活中的（选填“照相机”、“幻灯机”或“放大镜”）就是利用了这样的原理．若某同学不小心用手指尖触摸到了凸透镜，这时在光屏上将（选填“会”或“不会”）成一个完整的像．（2）实验过程中，燃烧的蜡烛不断缩短，光屏上的像逐渐（选填“向上”或“向下”）移动．31．在“探究凸透镜成像规律”实验中，小明将蜡烛、凸透镜、光屏依次放在自制光具座上，凸透镜始终固定在光具座零刻度的位置，调节烛焰、凸透镜、光屏的中心在同一高度．（1）正确调节蜡烛和光屏的位置，直到光屏上出现清晰的烛焰的像，如图甲所示，则光屏上的像是（填“放大”、“缩小”或“等大”）的实像．（2）实验中，由于蜡烛燃烧变短，小明发现光屏上看不到烛焰完整的像了，为了使烛焰清晰的像成在光屏的中心，他可以将光屏向（填“上”或“下”）调节．（3）将蜡烛逐渐向透镜移动，当蜡烛位于焦点以内时，撤去光屏，从光屏一侧向透镜方向看去，看到了烛焰正立的像（A′为A点像的位置），请你在图乙中画出两条入射光线经透镜后的折射光线．（4）小明利用该凸透镜自制了一个模型照相机，如图丙所示，在纸筒M的一端嵌上这个凸透镜，纸筒N的一端蒙上一层半透明薄膜，把纸筒N套入M中，并能前后滑动，在较暗的室内，把凸透镜对着明亮的室外，调节凸透镜和薄膜之间的距离，在薄膜上可以看到室外景物清晰的像，再把凸透镜正对着室内近处点燃的蜡烛，为了使薄膜上出现烛焰清晰的像，应该（填“拉长”或“缩短”）凸透镜和薄膜之间的距离．32．小华同学在探究凸透镜成像规律的实验中．（1）如图所示，将焦距f=15cm的凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，之后应将光屏向（填“左”或“右”）移动，才能在光屏上观察到烛焰清晰的（填“正立”或“倒立”）的像A．（2）再将蜡烛移动到光具座上10cm刻度线处，移动光屏，再次在光屏上得到清晰的像B．则像B比像A（填“大”或“小”）33．在信息化时代，相机和手机都是常用的图象采集设备．（1）如图所示，用相机拍照时，在芯片上所成的像是倒立的、缩小的像（选填“实”或“虚”）．镜头靠近人时，像的大小将变，此时像会透镜（选填“靠近”或“远离”）．用相机拍摄远近不同的物体时，通过伸缩镜头，使像清晰地成在芯片上，这个操作过程便是“调焦”，如图所示．（2）小敏同学发信手机不能“调焦”但成像也基本清晰，她将手机拿到哥哥工作的大学实验室去探究，实验数据如表，根据表中数据，判断手机镜头的焦距大约为次数1 2 3 4 5 6 7物理量物距/m 10.00 5.00 2.00 1.00 0.50 0.10 0.05 像距/cm 0.500 0.501 0.502 0.503 0.505 0.526 0.556A、5mB、0.5mC、0.05mD、0.005m（3）请分析，手机拍摄远近不同的物体不需要“调焦”的原因是．34．探究“凸透镜成像”和“平面镜成像的特点”的实验．（1）在探究“凸透镜成像”的实验中，有三只凸透镜：①焦距为10cm、②焦距为15cm、③焦距为20cm．将其中一只凸透镜固定在40cm刻度线处，适当调整点燃蜡烛和光屏的位置，直到光屏上得到清晰的烛焰像（像未画出），如图所示，则选用的凸透镜是（选填“①”、“②”或“③”），此时烛焰像是（选填“放大”或“缩小”）的，（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理工作的．（2）将点燃的蜡烛移到35cm刻度线处，移动光屏，屏上找不到烛焰像，为了探究此时烛焰像的特点，眼睛应在凸透镜（选填“左”或“右”）侧观察，会看到一个（选填“正立”或“倒立”）的烛焰像．（3）为了探究“平面镜成像的特点”，保持点燃蜡烛在35cm刻度线处位置不变，将图中的凸透镜换成厚度为（选填“2mm”或“5mm”）的玻璃板；再将光屏换成等大的蜡烛，并移动到cm刻度线处，可以比较像与物的关系．（4）将点燃的蜡烛远离玻璃板时，玻璃板所成蜡烛像的大小（选填“变大”、“变小”或“不变”）35．如图所示，小明在探究凸透镜成像规律的实验中；（1）先将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，调整烛焰、透镜和光屏的中心在同一水平直线上，这样做的目的是．（2）小明首先把蜡烛放在较远处，仔细调整光屏的位置，使烛焰在光屏上成的实像．记录像的大小和正倒，测出和．（3）多次移动蜡烛，每次只向透镜移近几厘米，重复以上操作，小明发现，在蜡烛与透镜逐渐接近的过程中，光屏上的像（选填“逐渐变大”“逐渐变小”或“不变”）．（4）当蜡烛距离透镜很近时，无论怎样移动光屏都找不到像了，小明撤去光屏，从（选填“光屏一侧”或“蜡烛一侧”）向透镜方向看去，可以观察到蜡烛的像．36．王卓利用如图所示的装置做“探究凸透镜成像规律”的实验，凸透镜焦距为10cm．（1）若将蜡烛从图示位置移至20cm刻度处，为了在光屏上得到清晰的像，他应将光屏（选填“靠近”或“远离”）凸透镜．当光屏上获得清晰的像时，保持凸透镜的位置不变，将蜡烛与光屏的位置互换，光屏上（选填“能”或“不能”）得到清晰的像．（2）他将装置恢复到如图所示的位置，再将光屏向右移动一段距离，像变得模糊了，要使像再次变得清晰，他应在蜡烛和透镜之间加一块（选填“凸”或“凹”）透镜．（3）随着实验的进行，蜡烛变短，要使蜡烛的像回到光屏的中央，可将凸透镜向（选填“上”或“下”）移动．37．小华探究凸透镜的成像规律．（1）课间，小华到室外利用太阳光来测量凸透镜的焦距，她将该凸透镜正对着太阳光，如图甲所示．此时纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L．此时再将这个凸透镜与纸之间距离稍微增大，若光斑变大，则凸透镜的焦距f L（选填“＞”、“＜”或“=”）；调整以后得到如图乙所示的光路图．则该透镜的焦距为cm．（2）当烛焰位于如图丙所示位置时，移动光屏，可在光屏上得到一个清晰的倒立、的实像；若将蜡烛远离透镜2cm，此时像的大小比原来的像要些．若不移动光屏，在凸透镜前适当的位置放置（选填“近视眼镜”或“远视眼镜”），也可以在光屏上再次出现清晰的像．（3）眼睛可能观察到烛焰经凸透镜所成虚像是如图丁所示四幅图中的；。
一、初中物理凸透镜成像的规律1．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【分析】【详解】AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且=>30cm2u f>，故AB不符合题意；则15cm fC．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。
故选D。
2．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩．所以选项C错误，D正确．故选D．【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律．还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小．3．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A．只有①和③B．只有②和④C．只有②和③D．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <；综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．有一个点光源放在凸透镜的正前方．当点光源放在A 点时，成像在B 点，当点光源放在B 点时，成像在C 点，如图所示．则 （ ）A ．凸透镜应放在C 点右侧B ．凸透镜应放在B 、C 点之间C ．凸透镜应放在A 、B 点之间D ．凸透镜应放在A 点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。
中考物理总复习《凸透镜成像规律的应用》专项测试题-附带有答案学校:___________班级：___________姓名：___________考号：___________【知识要点】1、凸透镜成像的规律：物距（u）像的情况像距（υ）应用倒立/正立放大/缩小实像/虚像u＞2f倒立缩小实像f<υ<2f照相机、眼睛u=2f倒立等大实像υ=2f测焦距f< u <2f倒立放大实像υ＞2f幻灯机、投影仪u =f不成像获取平行光源u <f正立放大虚像υ＞u放大镜2、透镜成像规律的应用(1)投影仪(如图所示)①凸透镜B的作用：利用凸透镜成像；②平面镜A的作用：利用光的反射改变光路；③投影仪成像的原理：f＜u＜2f时，v＞2f，成倒立、放大的实像。
④怎样调节可使看到的像更大一些?答：凸透镜B向下调节，同时将投影仪原理屏幕。
（口诀:成实像，物近像远像变大。
）（2）照相机①照相机的成像原理：u＞2f，f＜v＜2f，倒立、缩小的实像。
②照相机的调节（调像距）a.由拍近处改拍远处：镜头后缩；（口诀:成实像，物远像近像变小。
）b.由拍个人照改拍集体照：相机远离，镜头后缩；（口诀:成实像，物远像近像变小。
）（3）放大镜①放大镜成像的原理：u＜f，像与物同侧，正立、放大的虚像。
②怎样调节可使看到的像更大一些? 答：物体稍远离凸透镜（u＜f），（口诀:成虚像，物远像远像变大。
）(4)会运用凸透镜成像的规律测凸透镜的焦距①平行光法测焦距；②成等大的像：U=V=2f → f=U/2=V/2；③当物距远大于10倍焦距时，像距近似等于焦距。
（4）人的眼睛①人的眼睛看远处物体时，晶状体变薄，焦距变大。
②近视眼看不清远处的景物，是因为经过调节晶状体的厚薄后，远处的物体的像落在视网膜的前方，近视眼应戴凹透镜矫正，其作用是使光发散，使像相对于晶状体向后移清晰地成在视网膜上。
③远视眼看不清近处的景物，是因为经过调节晶状体的厚薄后，近处的物体的像落在视网膜的后方，远视眼应戴凸透镜矫正，其作用是使光会聚，使像相对于晶状体向前移清晰地成在视网膜上。
⼋年级物理凸透镜成像规律实验题专项训练（含答案）凸透镜成像规律重点实验题专项训练（含答案）【板块⼀】凸透镜成像规律1.在探究凸透镜成像的实验中，（1）让凸透镜正对着太阳，得到图甲所⽰的光路图，由图可知，凸透镜对光线有__________作⽤，该凸透镜的焦距为___________cm。
（2）利⽤图⼄装置进⾏以下操作：①调节烛焰、凸透镜和光屏的⾼度，使它们的中⼼⼤致在同⼀⾼度，其⽬的是使像能成在___________________________。
①当烛焰距凸透镜30cm时，移动光屏，可以在光屏上得到⼀个清晰的倒⽴、_____（选填“放⼤”或“缩⼩”）的实像，在照相机和投影仪中，成像情况与此类似的是______________；①将蜡烛移到距凸透镜5cm处，⽆论怎样调节光屏，光屏上始终接收不到清晰的像，这时应从_______侧透过凸透镜直接观察（选填“左”或“右”）。
（3）下表是⼩华同学实验时记录的⼏组数据：从表中的数据可以看出：当像距⼩于物距时，像⾼与物⾼的⽐值________1；当像距等于物距时，像⾼与物⾼的⽐值________1；当像距⼤于物距时，像⾼与物⾼的⽐值________1。
（选填“⼤于”、“⼩于”或“等于”）（4）在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒⽴清晰的像。
如果去掉光屏，眼睛在A处_______（选填“能”或“不能”）看到这个像，原因是_ _______________________________________________________。
2.⼀个物体在凸透镜前20cm处时，在透镜另⼀侧的光屏上成⼀个倒⽴、缩⼩的实像，则该凸透镜的焦距f符合（）A．10cm＜f＜20cm B．f＞10cmC．f＜10cm D．f＞20cm3.物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒⽴放⼤的像，由此可知，此凸透镜的焦距可能是（）A．6cm B．10cm C．16cm D．20cm 4.在探究“凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏位于如图所⽰的位置时，烛焰在光屏上呈现⼀个清晰放⼤的像。
卜人入州八九几市潮王学校岱岳区大汶口镇八年级物理凸透镜成像规律及其应用专题训练【知识要点与相应例题】一、透镜1、名词：薄透镜，主光轴，光心，焦点〔F〕，焦距〔f〕。
例1、透镜上有一个点，从任何方向通过该点的光线都不会偏折，这个点叫做；平行于主光轴的光线通过凸透镜之后会会聚于一点，这个点叫做，一个凸透镜有个这样的点；叫做焦距。
2.典型光路〔如图1〕例2.如图2画出了光通过透镜前后的方向，填上适当类型的透镜.3.凸透镜对光线有__________作用，所以又叫做__________透镜；凹透镜对光线有__________作用，所以又叫做________透镜.4、判断透镜对光线的作用，应当用折射光线与入射光线比较，假设相“靠近〞，那么对光线起会聚作用；假设相“远离〞，那么对光线起发散作用。
〔如图3〕二．凸透镜的三条特殊光线：〔如图4〕〔1〕过透镜光心的光线，折射后，方向不变。
〔2〕平行于主光轴的光线，经折射后过透镜焦点。
〔3〕过透镜焦点的光线，经折射后平行主光轴。
例3：请在图5中两幅图上分别做出入射光线、出射光线。
三．透镜的应用：照相机，投影仪，放大镜，显微镜，望远镜。
例4．照相机的镜头相当于一个________镜，胶卷相当于________．假设镜头的焦距为cm 5=f ，那么相机中的胶卷应放在_______cm 与_______cm 之间的位置．例5、显微镜的两端各有一组透镜，每组透镜都相当于一个，靠近眼睛的叫做，靠近被观察物体的叫做；某次实验时使用的两组透镜上分别标有“×5”和“×20”的字样，那么此时显微镜的放大倍数为倍。
四、眼睛和眼镜1、成像原理:从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上行成倒立，缩小的实像，分布在视网膜上的视神经细胞受到光的刺激，把这个信号传输给大脑，人就可以看到这个物体了。
2、近视及远视的矫正:近视眼要戴凹透镜,远视眼要戴凸透镜.例6：把图HY 的凸透镜看作眼睛的晶状体，光屏看作是视网膜。

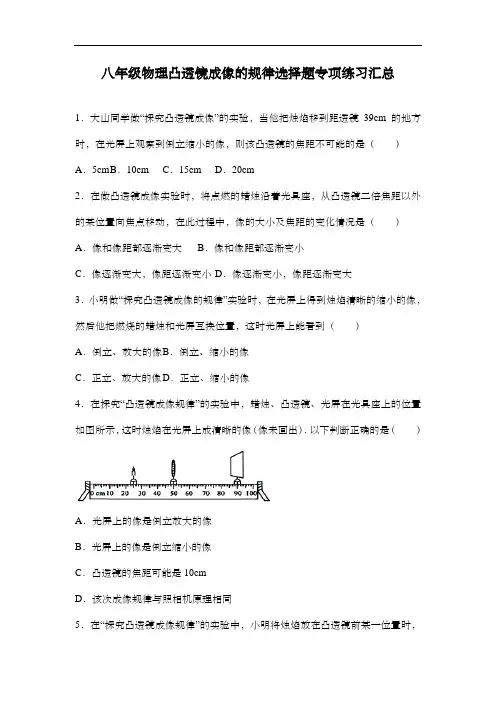

八年级物理凸透镜成像的规律选择题专项练习汇总1．大山同学做“探究凸透镜成像”的实验，当他把烛焰移到距透镜39cm的地方时，在光屏上观察到倒立缩小的像，则该凸透镜的焦距不可能的是（）A．5cm B．10cm C．15cm D．20cm2．在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动，在此过程中，像的大小及焦距的变化情况是（）A．像和像距都逐渐变大B．像和像距都逐渐变小C．像逐渐变大，像距逐渐变小 D．像逐渐变小，像距逐渐变大3．小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰的缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到（）A．倒立、放大的像B．倒立、缩小的像C．正立、放大的像D．正立、缩小的像4．在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未画出）．以下判断正确的是（）A．光屏上的像是倒立放大的像B．光屏上的像是倒立缩小的像C．凸透镜的焦距可能是10cmD．该次成像规律与照相机原理相同5．在“探究凸透镜成像规律”的实验中，小明将烛焰放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（）A．该凸透镜的焦距是20cmB．此时的物距大于20cmC．当物距是30cm时，光屏上呈现倒立缩小的像D．当凸透镜的一部分被遮住时，光屏上不能呈现完整的像6．小明用焦距为10厘米的凸透镜做成像规律实验，记录了光屏上成清晰像时的四组数据（如表），其中明显错误的一组是（）级别甲乙丙丁物距（cm）10152030像距（cm）40302015A．甲B．乙C．丙D．丁7．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是（）A．光屏上的像是倒立、放大的实像B．光屏上的像是正立、缩小的实像，照相机是根据该原理制成的C．若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，仍可在光屏上得到清晰的像D．若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜8．如图所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光屏，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是（）A．当物体距透镜8cm时，成正立的像B．当物体距透镜16cm时，成倒立、放大的实像C．当物体从距透镜20cm处远离透镜的方向移动时，所成的像逐渐变小D．当物体从距透镜20cm处靠近透镜移动时，要得到清晰的像应使光屏靠近透镜9．在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在镜后26cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前10cm处时，则（）A．光屏上出现倒立放大的实像B．光屏上出现倒立缩小的实像C．将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大实像D．无论怎样移动光屏，光屏上均不会出现实像10．一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，像的大小和像距的变化情况是（）A．像变大，像距变大B．像变小，像距变小C．像变大，像距变小D．像变小，像距变大11．某凸透镜焦距为15cm，若将一物体放在此透镜前25cm处，则可在透镜的另一侧得到一个（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像12．小杨做凸透镜成像规律的实验．将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图所示．则下列四个选项中，判断正确的是（）A．若蜡烛放置在10cm刻度线处，移动光屏，在光屏上不能呈现烛焰清晰的像B．若蜡烛放置在20cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像C．若蜡烛放置在35cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像D．若蜡烛放置在45cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像13．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（）A．利用了这一原理制成了照相机B．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变小C．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、放大的像D．若保持凸透镜位置不变，将蜡烛放在刻度线45cm处，适当移动光屏也能得到一个清晰的像14．在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像15．将一凸透镜正对太阳，可在距透镜20cm处得到一个最小、最亮的光斑，若将一个物体放在此透镜前30cm处，则可在透镜另一侧得到（）A．倒立、缩小的实像B．正立、缩小的实像C．倒立、放大的实像D．正立、放大的虚像16．蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现烛焰清晰的像，则像的特点是（）A．倒立缩小B．倒立等大C．倒立放大D．正立放大17．下列与凸透镜有关的说法中错误的是（）A．阳光通过凸透镜可以点燃纸屑，是利用了凸透镜对光的会聚作用B．投影仪能使物体在屏幕上成正立、放大的虚像C．凸透镜所成像的虚实、大小、正倒跟物体到凸透镜的距离有关D．借助放大镜看地图时，地图到放大镜的距离应小于1倍焦距18．关于透镜的应用，下列说法正确的是（）A．远视眼镜利用了凸透镜对光的会聚作用B．照相时，景物在镜头二倍焦距以内C．投影仪中的投影片在镜头二倍焦距以外D．望远镜的物镜使远处的物体成正立、放大的虚像19．如图所示是小明进行探究“凸透镜成像规律”实验时情景示意图，烛焰位于距透镜1.5倍焦距处，并在光屏上得到清晰的像．工作原理与此成像规律相同的光学器件是（）A．照相机B．放大镜C．投影仪D．潜望镜20．拿一副远视眼镜放在凸透镜前，如图所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛靠近凸透镜B．将光屏靠近凸透镜C．将光屏远离凸透镜D．将光屏和蜡烛同时靠近凸透镜21．蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像．小红画了图中的光路．下列说法正确的是（）A．小红画的光路是正确的B．透镜成的是虚像C．透镜的焦距小于10cm D．透镜的焦距大于20cm22．外出旅游，照相机是我们常用的工具，它能记录我们沿途所见的美丽风光，在照相机构造中有一个关键的成像光学元件，它相当于一个（）A．反光镜B．凹面镜C．平面镜D．凸透镜23．如图所示，小宇同学正在用“自拍神器”摄影留念．与用手直接拿手机自拍相比，利用自拍杆可以（）A．增大物距，减小像的大小，从而增大取景范围B．减小物距，减小像的大小，从而减小取景范围C．增大物距，增大像的大小，从而减小取景范围D．减小物距，增大像的大小，从而增大取景范围24．如图是爱动脑筋的小明用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上．下列说法正确的是（）A．手机到透镜的距离应大于透镜的两倍焦距B．墙上呈现的是手机画面的正立、放大的虚像C．制作简易投影仪的透镜，可以制作老花镜镜片D．要使墙上的像变大，应增大手机与透镜间的距离25．在济南的很多住宅小区门口都安装了智能车牌识别系统，如图所示，该系统的摄像机可以自动将镜头前的车牌信息，通过信号线传递到计算机，实现自动识别放行，极大地提高了通行效率，该系统的摄像机镜头相当于（）A．平面镜B．凹透镜C．凸透镜D．球面镜26．小明和小华在窗边用凸透镜贴近报纸看文字，看到了文字的像．在移动凸透镜时，意外的发现在报纸上出现了窗外景物的像，如图所示，两次所成的像相对与原来被观察的物体，对比像的正倒、大小、虚实三个方面，它们（）A．有一个方面相同，两个方面不同B．有两个方面相同，一个方面不同C．三个方面都相同D．三个方面都不同27．在探究凸透镜成像规律的实验中，先用焦距为10cm的透镜进行实验，在光屏上得到了清晰的缩小实像，如图，接下来改用焦距为15cm的透镜继续实验，如果不改变蜡烛和凸透镜的位置，要在光屏上成清晰的放大实像，光屏应该（）A．向左移动B．向右移动C．向上移动D．保持不动28．近期流行一种“自拍神器”给旅行者自拍带来了方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以（）A．增大像距B．增大取景范围C．增大人像的大小D．缩短景物到镜头距离29．关于“凸透镜成像规律”的应用，下列说法正确的是（）A．照相机成倒立、缩小的实像B．幻灯机、投影仪成倒立、放大的虚像C．放大镜成正立、放大的实像D．近视眼需要戴一副由凸透镜片做的眼镜来矫正30．用手机看视频，图象太小，屏幕放大器（凸透镜）来帮忙，小明通过透镜可看到放大了的图象，如图所示，手机距离透镜15cm，凸透镜的焦距可能为（）A．20cm B．15cm C．10cm D．5cm31．小明用一架焦距不变的照相机给小刚拍一张二寸的半身照，小刚在原地不动，小明又要给他拍一张二寸的全身照，正确的操作是（）A．小明往前移，并使镜头往里缩B．小明往前移，并使镜头往外伸C．小明往后移，并使镜头往里缩D．小明往后移，并使镜头往外伸32．如图所示，OO'为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B点时，像在C点．当将点光源放在C点时，则（）A．一定在B点成一个实像B．一定在A点的左侧成一个虚像C．可能在B、C之间成一个实像D．可能在C点的右侧成一个虚像33．如图所示，竖直放置的不透光物体（足够大）中紧密嵌有一凸透镜，透镜左侧两倍焦距处，有一个与主光轴垂直的物体AB，在透镜右侧三倍焦距处竖直放置一平面镜MN，镜面与凸透镜的主光轴垂直，B、N两点都在主光轴上，AB 与MN高度相等，且与透镜上半部分等高．遮住透镜的下半部分，则该光具组中，物体AB的成像情况是（）A．两个实像，一个虚像B．一个实像，两个虚像C．只有一个虚像D．只有一个实像34．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）A．该凸透镜的焦距是20cmB．当u=15cm时，在光屏上能得到一个缩小的像C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小35．小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像．则（）A．得到的像是正立缩小的实像B．得到的像是倒立放大的实像C．把蜡烛向左移动，调整光屏的位置，得到的清晰像变小D．把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏36．有一物体从距离凸透镜1.5倍焦距的地方沿主光轴向透镜方向移动，当物距减少到原来的一半时，移动光屏，下列说法正确的是（）A．在光屏上可以得到比物体大的实像B．在光屏上可以得到比物体小的实像C．在光屏上不可能得到像D．在光屏上可以得到一个物体大的虚像37．在做“凸透镜成像规律”的实验中．当烛焰、透镜及光屏处在图所示位置时，恰能在光屏上得到一个清晰的像．由此判断，他所用凸透镜的焦距（）A．一定小于8cm B．一定在8cm到10cm之间C．一定大于20cm D．一定在10cm到16cm之间38．小亮同学在探究“凸透镜成像规律”实验时，在光屏上得到清晰的与烛焰等大的像（如图所示），保持凸透镜位置不变，为了在光屏上得到清晰的放大的实像，他必须（）A．让蜡烛远离透镜，同时让光屏也远离透镜B．让蜡烛远离透镜，同时让光屏靠近透镜C．让蜡烛靠近透镜，同时让光屏也靠近透镜D．让蜡烛靠近透镜，同时让光屏远离透镜39．如图所示，F为凸透镜的两个焦点，A'B'为物体AB的像，则物体AB在（）A．图中I区域，比A'B'大，箭头方向向上B．图中Ⅱ区域，比A'B'大，箭头方向向下C．图中Ⅲ区域，比A'B'大，箭头方向向上D．图中Ⅳ区域，比A'B'小，箭头方向向下40．在儿童乐园，摄影师给卡通人照相，在对焦时，发现毛玻璃上卡通人像的位置如图甲所示．为了使毛玻璃上卡通人像的位置如图乙所示，摄影师应当将镜头适当地（）A．向下并且向左移B．向下并且向右移C．向上并且向左移D．向上并且向右移参考答案与试题解析1．（2017•贵港）大山同学做“探究凸透镜成像”的实验，当他把烛焰移到距透镜39cm的地方时，在光屏上观察到倒立缩小的像，则该凸透镜的焦距不可能的是（）A．5cm B．10cm C．15cm D．20cm【分析】根据凸透镜成像规律中的当u＞2f时，光屏上呈现倒立、缩小的实像，解不等式即可得出结论．【解答】解：把蜡烛放在距离凸透镜39cm的某一位置时，在透镜另一侧得到一个清晰的，倒立的、缩小的像，则u＞2f，即39cm＞2f，解得f＜19.5cm，则选项ABC都符合，只有D选项是不可能的．故选D．【点评】此题考查了对凸透镜成像规律的理解，首先要熟练掌握凸透镜成像的规律，同时注意其应用．此题中解不等式是关键，还要注意的是选择的是：“凸透镜的焦距不可能”，审题要仔细，认真．2．（2017•枣庄）在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动，在此过程中，像的大小及焦距的变化情况是（）A．像和像距都逐渐变大B．像和像距都逐渐变小C．像逐渐变大，像距逐渐变小 D．像逐渐变小，像距逐渐变大【分析】根据凸透镜成实像时，遵循物近像远像变大的特点进行分析．【解答】解：当物距大于一倍焦距f时，凸透镜成倒立的实像，且物距越小，像距越大，成的像也越大；所以将蜡烛从二倍焦距外的地方逐渐向凸透镜的焦点靠近的过程中，像距逐渐变大，像逐渐变大．故选A．【点评】此题考查了成像特点与物距大小变化的关系，要掌握物近像远像变大的含义．3．（2017•山西）小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰的缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到（）A．倒立、放大的像B．倒立、缩小的像C．正立、放大的像D．正立、缩小的像【分析】凸透镜成像的特点：当u＞2f时，成倒立缩小的实像，f＜v＜2f；f＜u＜2f时，成倒立放大的实像，v＞2f．【解答】解：由凸透镜成像规律可知，当u＞2f，f＜v＜2f，成倒立、缩小的实像；若将蜡烛和光屏位置互换，则f＜u＜2f时，成倒立、放大的实像，光屏距凸透镜即像距v＞2f．故选A．【点评】此题考查凸透镜成像的规律理解，要熟练掌握凸透镜成像的特点与物距像距的关系，做到灵活应用．4．（2017•淄博）在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未画出）．以下判断正确的是（）A．光屏上的像是倒立放大的像B．光屏上的像是倒立缩小的像C．凸透镜的焦距可能是10cmD．该次成像规律与照相机原理相同【分析】光屏上能承接到的像是实像．凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像．【解答】解：ABD、由图可知，此时光屏上呈现实像，此时的物距小于像距，成的是倒立、放大的实像，与投影仪的原理相同，故A正确、BD错误；C、由图可知，物距为25cm，凸透镜成倒立、放大实像时，物距在一倍焦距和二倍焦距之间，即f＜25cm＜2f，则12.5cm＜f＜25cm，故C错误．故选：A．【点评】根据物距和焦距，像距和焦距能判断凸透镜成像情况：u＞2f，成倒立、缩小的实像，2f＞v＞f．2f＞u＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．5．（2017•连云港）在“探究凸透镜成像规律”的实验中，小明将烛焰放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（）A．该凸透镜的焦距是20cmB．此时的物距大于20cmC．当物距是30cm时，光屏上呈现倒立缩小的像D．当凸透镜的一部分被遮住时，光屏上不能呈现完整的像【分析】（1）（2）物距等于二倍焦距成倒立、等大实像，像距等于二倍焦距．可用来粗测焦距．（3）物距大于二倍焦距，成的是倒立缩小的实像；（4）物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像；当遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．【解答】解：AB、距离凸透镜20cm的光屏上得到一个清晰的与物体等大的像，所以v=20cm=2f，则f=10cm，故AB错误；C、当物距是30cm时，物距大于二倍焦距，故光屏上呈现倒立缩小的像，故C 正确；D、遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故D 错误．故选C．【点评】凸透镜成实像时，无论遮住凸透镜的上部、下部、中间，都不能改变像的大小，但是像变暗，凸透镜遮住的越多，像越暗．6．（2017•温州）小明用焦距为10厘米的凸透镜做成像规律实验，记录了光屏上成清晰像时的四组数据（如表），其中明显错误的一组是（）级别甲乙丙丁物距（cm）10152030像距（cm）40302015A．甲B．乙C．丙D．丁【分析】凸透镜成像规律：u＞2f，f＜v＜2f，成倒立、缩小的实像，应用于照相机和摄像机；2f＞u＞f，v＞2f，成倒立、放大的实像，应用于幻灯机和投影仪；u＜f，成正立、放大的虚像，应用于放大镜，可根据以上规律进行分析解答．【解答】解：当物距等于焦距时，是不成像的，故甲数据是错误的．故选：A．【点评】此题主要考查了握凸透镜成像的规律，并与题目相结合．7．（2017•齐齐哈尔）在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是（）A．光屏上的像是倒立、放大的实像B．光屏上的像是正立、缩小的实像，照相机是根据该原理制成的C．若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，仍可在光屏上得到清晰的像D．若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜【分析】AB、分析题图，得出物距和像距的大小关系，根据凸透镜成像的规律确定成像性质及其应用；C、在光的折射现象中，光路是可逆的，利用凸透镜原来成倒立缩小的实像，凸透镜位置不动，互换发光物体和光屏的位置，成像性质改变；据此分析C的正误；D、换用材料与口径相同但更厚一些的凸透镜，焦距更小、会聚能力更强，像距更小．【解答】解：AB、由图知，物距大于像距，此时物距大于二倍焦距，成倒立、缩小的实像．照相机、摄像机就是根据这个原理制成的．故AB错；C、根据光路是可逆的，若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，当物距等于原来像距时，仍可在光屏上得到清晰的像，此时成倒立、放大的实像，故C正确；D、若换用材料与口径相同但更厚一些的凸透镜，焦距更小、会聚能力更强，像距更小，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须靠近凸透镜，故D错．故选C．【点评】本题考查了凸透镜成像规律的应用，要熟练掌握规律的内容，关键是C 选项的判断，利用好光路是可逆的是关键．8．（2017•威海）如图所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光屏，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是（）A．当物体距透镜8cm时，成正立的像B．当物体距透镜16cm时，成倒立、放大的实像C．当物体从距透镜20cm处远离透镜的方向移动时，所成的像逐渐变小D．当物体从距透镜20cm处靠近透镜移动时，要得到清晰的像应使光屏靠近透镜【分析】（1）物距小于焦距成正立放大虚像．应用是放大镜．物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．（2）凸透镜成实像时，物距变大，像距变小，物距减小，像距变大．【解答】解：A、由图可知，凸透镜的焦距为40cm﹣30cm=10cm，当物体距透镜8cm时，物距小于一倍焦距，成正立放大的虚像，故A正确；B、当物体距透镜16cm时，物距大于一倍焦距小于二倍焦距成倒立放大的实像，故B正确；C、当物体从距透镜20cm处远离透镜的方向移动时，凸透镜成的是实像，物距变大，像距变小，故C正确；D、当物体从距透镜20cm处靠近透镜移动时，从光屏上看到的像为实像，物距减小，像距变大，要得到清晰的像应使光屏远离透镜，故D错误．故选D．【点评】本题考查是凸透镜的成像规律，从图中可得出，凸透镜的焦距为10cm．学生要熟记规律并能灵活应用规律分析问题，在平时的学习中注意总结规律．9．（2017•黄石）在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在镜后26cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前10cm处时，则（）A．光屏上出现倒立放大的实像B．光屏上出现倒立缩小的实像C．将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大实像D．无论怎样移动光屏，光屏上均不会出现实像【分析】要解决此题，需要掌握凸透镜成像的规律以及物距与像距的关系．物距大于二倍焦距成倒立、缩小的实像．像距大于一倍焦距小于二倍焦距．物距大于一倍焦距小于二倍焦距成倒立、放大的实像，像距大于二倍焦距．物距等于二倍焦距成倒立、等大实像，像距等于二倍焦距．物距小于焦距成正立、放大的虚像．【解答】解：距离凸透镜26cm的光屏上得到一个清晰的与物体等大的像，所以v=26cm=2f，。
凸透镜成像规律的探究及其应用专项练习题1.下图是照相机的成像示意图，以下说法正确的是()A.照相机的镜头是凹透镜B.所成的像是正立、缩小的虚像C.要使底板上的像变大，只把镜头前伸就可以D.要在底板上成缩小的像，物距必须大于二倍焦距2.购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。
下列有关说法正确的是()A.摄像头成像利用的是光的反射B.摄像头成像特点与投影仪相同C.“刷脸”时，面部应位于摄像头二倍焦距之外D.“刷脸”时，面部经摄像头成正立、缩小的实像3.小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是()A.该透镜只能成放大的像B.该透镜可以用作近视眼镜C.该透镜可以用作照相机镜头D.字到透镜的距离小于此透镜的焦距4.(2020·湖南常德中考)如图关于透镜的应用，下列说法正确的是()5.在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏在光具座上的位置如下图所示，这时烛焰在光屏上恰好成一清晰的像，下列说法正确的是()A.凸透镜的焦距可能是10cmB.图中凸透镜成像的特点被应用在了照相机上C.将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏都接收不到蜡烛的像D.若在蜡烛和凸透镜之间靠近凸透镜放一副近视眼镜，应将光屏向左移动才可再次呈现清晰的像6.在鉴定文物时，考古学家常用放大镜观察文物的细微部分，这时他看到的是、的虚像。
如果在文物上有两条裂纹，其夹角是5°，要想看到的像更大些，应该将放大镜离裂纹稍微些。
若放大镜的放大倍数是10倍，则他看到的角度是。
7.为保障市民的出行安全，交管部门在很多十字路口安装了监控摄像头，它可以拍下违法车辆的现场照片，拍照时，摄像头的镜头相当于一个(选填“凸”或“凹”)透镜，所成的像是(选填“放大”“缩小”或“等大”)的实像，当车辆远离摄像头时，所成的像将会(选填“变大”“变小”或“不变”)。

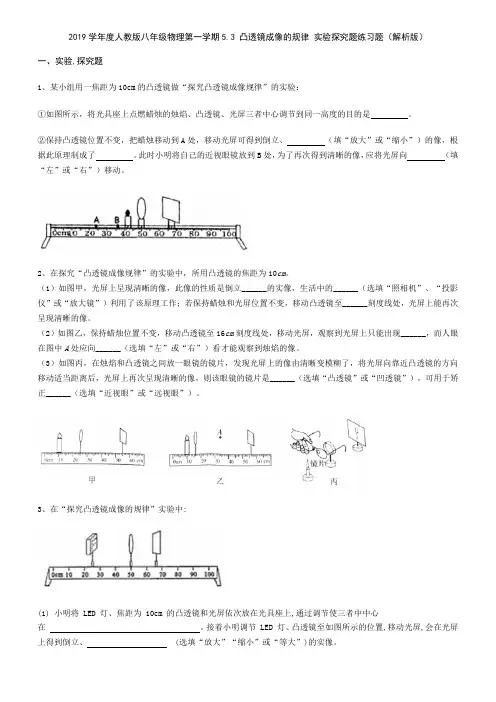

2019学年度人教版八年级物理第一学期5.3 凸透镜成像的规律实验探究题练习题（解析版）一、实验,探究题1、某小组用一焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验：①如图所示，将光具座上点燃蜡烛的烛焰、凸透镜、光屏三者中心调节到同一高度的目的是。
②保持凸透镜位置不变，把蜡烛移动到A处，移动光屏可得到倒立、（填“放大”或“缩小”）的像，根据此原理制成了。
此时小明将自己的近视眼镜放到B处，为了再次得到清晰的像，应将光屏向（填“左”或“右”）移动。
2、在探究“凸透镜成像规律”的实验中，所用凸透镜的焦距为10cm。
（1）如图甲，光屏上呈现清晰的像，此像的性质是倒立______的实像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）利用了该原理工作；若保持蜡烛和光屏位置不变，移动凸透镜至______刻度线处，光屏上能再次呈现清晰的像。
（2）如图乙，保持蜡烛位置不变，移动凸透镜至16cm刻度线处，移动光屏，观察到光屏上只能出现______，而人眼在图中A处应向______（选填“左”或“右”）看才能观察到烛焰的像。
（3）如图丙，在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片是______（选填“凸透镜”或“凹透镜”），可用于矫正______（选填“近视眼”或“远视眼”）。
3、在“探究凸透镜成像的规律”实验中:(1) 小明将 LED 灯、焦距为 10cm 的凸透镜和光屏依次放在光具座上,通过调节使三者中中心在。
接着小明调节 LED 灯、凸透镜至如图所示的位置,移动光屏,会在光屏上得到倒立、(选填“放大”“缩小”或“等大”)的实像。
(2) 把焦距 10cm 的凸透镜换成焦距更小的凸透镜,光屏上原来清晰的像变模糊了。
若不改变凸透镜和光屏的位置,要使光屏上再次得到清晰的像,你采取的具体办是。
(3)小明选择 LED 灯替代平时常用的蜡烛做实验,优点是（写出一条即可）。
凸透镜成像的规律专项练习一、选择题1．徐爷爷用焦距为8厘米的放大镜看书，通过放大镜可以清晰地看到书上正立放大的文字，则书离放大镜的距离可能是（）A．5厘米B．8厘米C．12厘米D．20厘米2．用水彩笔在磨砂屯灯泡的侧面画一个你所喜欢的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，观察图案在墙上所成的像不可能发生的是( )A．能看到倒立、缩小的像B．能看到倒立、放大的像C．能看到正立、放大的像D．看不到像3．近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示。
与直接拿手机自拍相比，利用“自拍神器”可以(A．增大像距B．增大像的大小C．增大物距D．减小取景范围4．把一只点燃的蜡烛放在焦距为10cm的凸透镜前25cm处，在凸透镜的另一侧调节光屏的位置，可找到一个清晰的烛焰的像。
这个像是下图中的（）A．B．C．D．5．“道路千万条，安全第一条”．为了保证道路的交通安全，现在许多道路上都会安装有电子眼．如图甲所示是某十字路口处安装的“电子眼”，图乙为“电子眼”监督路面交通情况时拍下的照片．下列分析正确的是（）A．“电子眼”镜头拍摄的是缩小的实像B．“电子眼”镜头拍摄的是缩小的虚像C．“电子眼”镜头拍摄的是放大的虚像D．“电子眼”镜头拍摄的是放大的实像6．要把焦距为8 cm的凸透镜当放大镜使用，则被观察的物体距凸透镜的距离应A．大于8 cm B．等于8 cmC．小于8 cm D．大于8 cm，小于16 cm7．某同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示．下面给出的生活中常用物品工作时原理与此现象相同的是A．照相机B．投影仪C．放大镜D．平面镜8．下列关于实像和虚像的说法中，正确的是A．实像能用光屏接收，虚像不能用光屏接收B．实像可以拍摄，虚像不能拍摄C．实像可以用眼睛看到，虚像不能用眼睛看到D．实像是由实际光线会聚而成的，虚像也是由实际光线会聚而成的9．在“探究凸透镜成像规律”实验中，蜡烛距离凸透镜40cm处时的成像情况如图所示，则这个凸透镜的焦距可能是A．10cm B．20cmC．30cm D．40cm10．焦距是12cm的凸透镜，当物体置于镜前28cm时，在透镜的另一侧移动光屏，光屏上可得到清晰的（）A．倒立、缩小的虚像B．倒立、放大的实像C．倒立、缩小的实像D．倒立、放大的虚像二、填空题11．将一个凸透镜正对太阳，可在距凸透镜20 cm处得到一个最小、最亮的光斑。
初中物理实验：凸透镜成像规律专项训练学校：___________姓名：___________班级：___________考号：___________一、实验题1、在“探究——凸透镜成像规律”的实验中：（1）如图所示，调节烛焰、__________中心和光屏中心，使之在一条与光具座平行的直线上；（2）实验时，蜡烛随着燃烧而变短，光屏上的像将向______（选填“上”或“下”）移动；（3）点燃的蜡烛分别放在a、b、c、d、四个不同的位置，如图所示，其中蜡烛放在__________处所得到的实像最小；放在__________处得到正立的虚像；在__________处的成像规律是放大镜的原理；（4）照相机的镜头相当于一个凸透镜．如图是我国海监人员正在用一台可变焦距的相机拍摄钓鱼岛，如果要让像更大一些，镜头焦距应该调得________（选填“较大”或“较小”）。
2、用如图所示的装置做“探究凸透镜成像规律”实验，图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。
（1）实验中所用的凸透镜的焦距是_________cm。
（2）图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、_________（选填“放大”“缩小”或“等大”）的实像，生活中的_________（选填“照相机”“投影仪”或“放大镜”）就是利用这一成像原理制成的。
（3）若将蜡烛左移，发现光屏上烛焰的像变模糊，此时将光屏向_________（选填“左”或“右”）移动，像又会变清晰。
（4）若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到_________cm刻度线处，可以再次看到_________（选填“放大”“缩小”或“等大”）的清晰的像。
（5）当光屏上呈现清晰的像时，若长时间不操作装置，随着蜡烛的燃烧光屏上的像将_________（选填“逐渐上移”“逐渐下移”或“保持不动”）。
当光屏上呈现清晰的像时，如果将凸透镜遮住一半，则会看到像的完整性和亮度的变化情况是：________________。
《凸透镜成像的规律》练习题一、填空题1、凸透镜的成像规律:(1)当ｕ＞2f时,成倒立缩小的实像，应用于＿_____＿_；（2）当ｆ<ｕ<2f时，成倒立放大的实像,应用于＿________;(３)当u<f时,成正立放大的虚像,应用于＿__＿__＿_＿;(4）ｕ=f是成____＿____＿_像的分界点;（5）ｕ=２ｆ是成＿_＿_____＿______＿_＿_＿__像的分界点;（6）成实像时，物距增大,像距＿＿＿＿___，像_＿___＿_（填“变大”、“变小”或“不变”）。
２、一个焦距为10cm的凸透镜,当蜡烛距它15cm时，在光屏上得到一个倒立、__＿__＿(填“放大”、“缩小”或“等大”)的像;将蜡烛向透镜移近7cm后,在光屏＿__＿__(填“能”或“不能”)成像。
3、小青将点燃的蜡烛分别放在如图所示的a、ｂ、c三点探究凸透镜成像规律，蜡烛在_____点时,在凸透镜右侧光屏上成的像最大，像是___＿___＿(选填“正立”或“倒立”）的。
4、某物体通过一凸透镜成倒立、放大的实像，此时像距为15ｃm;当物体移至该透镜前2０cm处时,能够用光屏承接到的像为＿__＿_＿立、＿_＿___＿___（填“放大”、“缩小”或“等大”）的像,_______＿___就是利用这一原理制成的。
５、将一物体分别放在甲、乙两凸透镜前等距离处,通过甲透镜成缩小的像，通过乙透镜成放大的像，由此推断：甲透镜的焦距_＿＿____乙透镜的焦距(填“小于”、“等于”或“大于”）。
6、如图所示，在“研究凸透镜成像规律”的实验中,光屏上呈现了烛焰倒立清晰的像。
如果去掉光屏，眼睛在Ａ处＿_____(选填“能”或“不能”）看到这个像，原因是_________＿___＿__＿_________＿＿__＿＿____＿__＿___＿_______。
7、在探究凸透镜成像规律时，当物距为20cm时，移动光屏,在光屏上得到一个倒立、等大的实像。
一、初中物理凸透镜成像的规律1．如图所示，在探究凸透镜成像规律的实验中，当蜡烛、凸透镜和光屏之间的距离为下图时，在光屏上得到一个清晰缩小的实像。
下列说法错误的是A．该凸透镜的焦距大于10㎝、小于15㎝B．只将凸透镜向左移，可以在光屏上得到清晰放大的像C．只将蜡烛和光屏互换，可以在光屏上得到清晰的缩小像D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，可在凸透镜前放一个凹透镜。
【答案】C【解析】【分析】凸透镜成像规律：u＞2f，成倒立、缩小的实像，2f＞v＞f；u=2f，成倒立、等大的实像，v=2f，求焦距；2f＞u＞f，成倒立、放大的实像，v＞2f；u＜f，成正立、放大的虚像。
【详解】A、观察图示可知，物距大于像距，则在光屏上得到一个清晰缩小的实像，所以u=30cm＞2f，解得f＜15cm；而像距v=20cm，f＜20cm＜2f，解得10cm＜f＜20cm；故凸透镜的焦距的范围是：10cm＜f＜15cm，故A正确；B、只将凸透镜向左移，减小物距，增大像距，根据光路可逆的特点，可知在光屏上能得到清晰放大的像，故B正确；C、只将蜡烛和光屏互换，根据光路可逆可知，可以在光屏上得到清晰放大的像，故C错误；D、蜡烛远离凸透镜时，物距变大，像距将变小，为了在光屏上得到清晰的像，应使光线发散一些，所以用一个凹透镜，D正确。
故选：C。
2．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】根据凸透镜的成像规律，当2u f >，2f v f <<，成倒立、缩小的实像，即u v >；由题意可以知道物距30cm u =，像距20cm v =，这种情况是成倒立、缩小的实像，即30cm 2f >20cm 2f f <<化简可得10cm 15cm f <<所以凸透镜的焦距不可能是18cm ；当物体远离凸透镜10 cm ，物距变大，依然大于两倍焦距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm ，物距20cm u =，那么2f u f <<为了在光屏上得到清晰的实像，根据光路的可逆性，此时像距30cm v =，光屏应远离透镜10 cm ；故选D 。
5.3《凸透镜成像的规律》专项训练1.用焦距为10 cm的凸透镜使烛焰在光屏上成倒立、放大的实像时,光屏到凸透镜的距离应该大于cm,成倒立、缩小的实像时,蜡烛到凸透镜的距离应该大于cm.当蜡烛到凸透镜的距离小于cm时,透过凸透镜能看到正立、放大的像.2.小明将杂志《中学物理》放置在距离凸透镜二倍焦距以外时,人眼观察到成像的情形是下列选项中的()3.用如图所示的装置探究凸透镜成像规律,凸透镜的焦距是15 cm.当把凸透镜固定在50 cm 刻度线处,蜡烛固定在15 cm刻度线处时()A.光屏在“Ⅰ”区域内移动,才能得到清晰的像B.光屏在“Ⅱ”区域内移动,才能得到清晰的像C.光屏上得到的是倒立、放大的实像D.以上说法都不对4.某同学做“探究凸透镜成像的规律”实验时,所用凸透镜的焦距为f,保持凸透镜位置不变,如图所示,先后使烛焰位于a、b、c、d四点,并分别调整光屏的位置,关于分别在a、b、c、d四点时的成像情况,他归纳出下列说法,其中错误的是()A.烛焰位于a点时,屏上出现的实像最小B.烛焰位于c点时,屏上出现的实像最大C.烛焰位于b点时,屏上出现的实像最大D.烛焰位于d点时,成正立、放大的虚像5.[多选]探究凸透镜成像的规律时,将焦距为10 cm的凸透镜放置在光具座上50 cm刻度处,如图所示.在蜡烛从10 cm刻度处逐渐移至45 cm刻度处的过程中,烛焰成像的变化情况是()A.先变大后变小B.先变小后变大C.先成实像后成虚像D.先成虚像后成实像6.在探究凸透镜成像规律的实验中,当烛焰、凸透镜、光屏位于如图所示的位置时,烛焰在光屏上呈现一个清晰放大的像(像未画出).要使烛焰在光屏上呈现一个清晰缩小的像,调节的方法是()A.透镜不动,蜡烛远离透镜移动,光屏靠近透镜移动B.透镜不动,蜡烛远离透镜移动,光屏远离透镜移动C.透镜不动,蜡烛靠近透镜移动,光屏远离透镜移动D.透镜不动,蜡烛靠近透镜移动,光屏靠近透镜移动7.在“探究凸透镜成像规律”的实验中,小聪选用了焦距为10 cm的凸透镜.他将凸透镜固定在光具座上50 cm 刻度线处,将点燃的蜡烛放置在光具座上35 cm 刻度线处,当光屏移动到如图所示刻度线处时,光屏上恰好呈现出烛焰清晰的像(像未画出).如果让蜡烛从图中位置处开始移动,下列关于该实验的说法正确的是()A.蜡烛向左移动2 cm,光屏应向右移动到适当位置才能呈现烛焰清晰的像B.蜡烛向右移动10 cm,光屏应向右移动到适当位置才能呈现烛焰清晰的像C.蜡烛向右移动2 cm,光屏应向右移动到适当位置才能呈现烛焰清晰的像D.蜡烛移到20 cm刻度线处,光屏应移到70 cm刻度线处才能呈现烛焰清晰的像8.[多选]如图所示,凸透镜的焦距为f,烛焰在图示位置时恰能在光屏上成清晰的像(像未画出).下列说法不正确的是()A.该凸透镜的焦距可能为13 cmB.此时在光屏上成正立、放大的实像C.保持凸透镜位置不变,若将蜡烛向左移动,同时也移动光屏,使烛焰始终能在光屏上成清晰的像,则像将一直变小,且蜡烛移动的速度一直小于像移动的速度D.保持凸透镜位置不变,将蜡烛和光屏互换位置,光屏上可得到倒立、缩小的清晰的像9.如图所示,小明在房间里进行探究凸透镜成像特点的实验.保持蜡烛的位置不变,只移动透镜,小明发现透镜在A、B两处时,墙壁上都能得到清晰的像,则两次所成的像()A.都是正立的B.都是虚像C.透镜在B处时墙上成的像较大D.透镜在A处时墙上成的像较大10.图a是放置在水平桌面上的刻度尺的一部分,图b中的甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像.若凸透镜先贴着刻度尺然后逐渐远离,则看到刻度尺的像的先后顺序正确的是()A.甲→乙→丙→丁B.乙→丙→甲→丁C.乙→丁→甲→丙D.丙→甲→乙→丁11.在探究凸透镜成像规律的实验中,先用焦距为10 cm 的透镜进行实验,在光屏上得到了清晰的缩小实像,如图所示.接下来改用焦距为15 cm的透镜继续实验.如果不改变蜡烛和凸透镜的位置,要在光屏上成清晰的放大实像,光屏应该()A.向左移动B.向右移动C.向上移动D.保持不动12.[多选]一位同学利用如图所示的装置探究凸透镜成像规律,他先用焦距为20 cm的凸透镜进行实验,在屏上得到清晰的像.接下来他想改用焦距为10 cm的凸透镜继续进行实验,下列分析正确的有()A.要使光屏再次成清晰的像,可只将光屏向右移B.要使光屏再次成清晰的像,可只将蜡烛向右移C.若只移动光屏重新得到清晰的像,像将变大D.若只移动蜡烛重新得到清晰的像,像将变大13.如今很多街口都安装了360°高清晰摄像头,由公安局实施24小时监控,来保护人民的安全.摄像机的像距几乎不变,但镜头的焦距可以调节.如图所示,某嫌疑犯在成像板上已经成清晰的像,此时镜头的焦点在F处,在监控此人的过程中(该人在成像板上的像保持清晰),下列说法正确的是()A.如果该人远离镜头,镜头的焦点可能变在b点B.如果该人远离镜头,镜头的焦点可能变在a点C.如果该人靠近镜头,镜头的焦点可能变在c点D.如果该人靠近镜头,镜头的焦点可能变在b点14.某兴趣小组的同学利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凸起程度可改变的水透镜.通过注射器向橡皮膜中注水或抽水,可以改变水透镜的凸起程度.如图所示,光屏上出现清晰的烛焰像(像未画出),则该像是倒立、(填“放大”或“缩小”)的(填“实”或“虚”)像;向左移动蜡烛,保持光屏和水透镜的位置不动,为使光屏上出现清晰的像,应通过注射器从橡皮膜中(填“注水”或“抽水”).15.将一凸透镜正对太阳,可在距凸透镜10 cm处得到一个最小、最亮的光斑.现将该凸透镜和蜡烛、光屏安装到光具座上,如图所示位置时光屏上成清晰的像.下列说法正确的是()A.此时图中的成像特点与投影仪的成像特点相同B.在凸透镜左侧附近再放一凸透镜,光屏向右移动,光屏上可再次得到清晰的像C.在凸透镜左侧附近再放一凹透镜,光屏向左移动,光屏上可再次得到清晰的像D.在凸透镜左侧附近再放一透镜,光屏向左移动,可再次得到清晰的像,则该透镜对光线有会聚作用16.[2021四川成都期末]在探究凸透镜成像的实验中,蜡烛、凸透镜和光屏的位置如图所示,烛焰在光屏上恰好成一清晰的像.此时在凸透镜前再放置一块凸透镜,若要使光屏上的像再次清晰,则可以()A.将蜡烛适当右移,光屏上会成放大的像B.将蜡烛适当左移,光屏上会成缩小的像C.将光屏适当左移,光屏上会成放大的像D.将光屏适当右移,光屏上会成缩小的像17.小明在做“研究凸透镜成像规律”的实验,当他把蜡烛移到距离凸透镜34 cm的地方时,在光屏上观察到如图所示的像,则该凸透镜的焦距可能是()A.10 cmB.20 cmC.30 cmD.40 cm18.物体从距凸透镜12 cm处移到距凸透镜18 cm处的过程中,调整光屏的位置,总能在光屏上得到倒立、放大的像,由此可知,此凸透镜的焦距可能是()A.6 cmB.10 cmC.16 cmD.20 cm19.将物体放在焦距为f的凸透镜的主光轴上,分别离凸透镜20 cm、14 cm、6 cm 时,对应得到缩小的实像、放大的实像和放大的虚像,则该凸透镜的焦距f的范围为()A.14 cm>f>10 cmB.10 cm>f>7 cmC.10 cm>f>6 cmD.20 cm>f>14 cm20.如图所示是某凸透镜成实像时,像距v和物距u的关系图像.分析图像中有关数据可知()A.该凸透镜的焦距为10 cmB.当物距u=30 cm时,像距v=30 cmC.物距增大时,像距也增大D.当物距u=15 cm时,成的是缩小的像答案解析1.【参考答案】202010虚【解题思路】根据凸透镜成像规律作答:当物距大于一倍焦距小于二倍焦距时,像距大于二倍焦距,成倒立、放大的实像;当物距大于二倍焦距时,像距大于一倍焦距小于二倍焦距,成倒立、缩小的实像;当物距小于一倍焦距时,成正立、放大的虚像.2.D【解题思路】由凸透镜成像规律可知,将杂志《中学物理》放置在距离凸透镜二倍焦距以外时,成倒立缩小的实像,A选项是正立放大的像,不符合题意;B选项是倒立放大的像,不符合题意;C选项是正立缩小的像,不符合题意;D选项是倒立缩小的像,符合题意.3.A【解题思路】凸透镜的焦距是15 cm,当把凸透镜固定在50 cm刻度线处,蜡烛固定在15 cm刻度线处时,物距为50 cm-15 cm=35 cm,大于二倍焦距,所以此时成倒立、缩小的实像,像在一倍焦距和二倍焦距之间,即在光具座的65~80 cm之间可以得到清晰的像.综合以上分析,只有A正确.4.C【解题思路】烛焰位于a点时,物距大于二倍焦距,成倒立、缩小的实像,屏上出现的实像最小,故A正确;烛焰位于b、c两点时,物距大于一倍焦距小于二倍焦距,都成倒立、放大的实像,但b点到光心的距离大于c点到光心的距离,因此烛焰在c点时屏上出现的实像比在b 点时屏上出现的实像大,即最大,故B正确、C错误;烛焰位于d点时,物距小于一倍焦距,成正立、放大的虚像,故D正确.故选C.5.AC【解题思路】由题意知, f=10 cm,蜡烛在10 cm刻度处到40 cm刻度处之间时,物距大于f,成实像,从10 cm刻度处逐渐移至40 cm刻度处的过程中,物距变小,成的像逐渐变大;从40 cm刻度处逐渐移至45 cm刻度处的过程中,凸透镜成虚像,虚像是逐渐变小的.由以上分析知,蜡烛从10 cm刻度处逐渐移至45 cm处的过程中,像先变大后变小,先成实像后成虚像.6.A【解题思路】由题图可知,物距小于像距,烛焰经凸透镜后成倒立、放大的实像,此时f<u<2f,v>2f,要使烛焰在光屏上呈现一个清晰缩小的像,应满足u>2f,f<v<2f,则应增大物距u,减小像距v,可保持透镜不动,蜡烛远离透镜,光屏靠近透镜,故选A.7.C【解题思路】蜡烛向左移动2 cm,则物距增大,像距应该减小,所以光屏应向左移动,A 错误;蜡烛向右移动10 cm,则物距小于焦距,此时成虚像,烛焰不能在光屏上成像,B错误;蜡烛向右移动2 cm,物距减小时,像距要增大,光屏应向右移动,C正确;由题图可知,物距为15 cm,像距为30 cm,当蜡烛移到20 cm 刻度线处,此时物距为30 cm,根据光路的可逆性,此时像距应为15 cm,光屏应移到65 cm刻度线处,D错误.8.ABC【解题思路】由题图可知,物距为15 cm,像距为25 cm,物距小于像距,此时成的是倒立、放大的实像,则f<15 cm<2f,25 cm>2f,故7.5 cm<f<12.5 cm,A、B均错误,符合题意.根据凸透镜成实像时,“物远像近像变小”的规律可知,保持凸透镜位置不变,将蜡烛向左移动,则物距变大,像距变小,像变小,应使光屏靠近凸透镜,才能在光屏上得到清晰的像,当物距在一倍焦距和二倍焦距之间时,蜡烛移动的速度小于像移动的速度,当物距大于二倍焦距时,蜡烛移动的速度大于像移动的速度,故C错误,符合题意.保持凸透镜位置不变,将蜡烛和光屏互换位置,此时物距大于二倍焦距,像距在一倍焦距和二倍焦距之间,光屏上可得到倒立、缩小的清晰的像,D正确,不符合题意.9.D【解题思路】由题意可知,墙壁相当于光屏,墙壁上都能得到清晰的像,则像都为实像,且都是倒立的,故A、B错误.当凸透镜在A处时,物距小,像距大,像较大;当凸透镜在B处时,物距大,像距小,像较小,故D正确、C错误.故选D.10.C【解题思路】凸透镜从贴着刻度尺的位置开始逐渐远离,当u<f时,成的是正立、放大的虚像,如题图乙;当f<u<2f时,成的是倒立、放大的实像,如题图丁;当u=2f时,成的是倒立、等大的实像,如题图甲;当u>2f时,成的是倒立、缩小的实像,如题图丙.因此选项C正确.11.B【解题思路】用焦距为10 cm的透镜时,由题图可知,u=25 cm,像距v=17 cm;换用焦距为15 cm的透镜后,物距u'不改变,则f'<u'<2f',要在光屏上成清晰的放大实像,像距应大于二倍焦距,故光屏应该向右移动,故选B.12.BD【解题思路】当改用焦距为10 cm的凸透镜后,凸透镜对光的折射能力增强,物距不变时,像距减小,像变小,像将左移,故只移动光屏时,光屏应向左移动,且当光屏上呈现清晰的像时,像变小了,故A、C均错;当透镜的焦距减小时,为了保持像距不变,应减小物距,即将蜡烛向右移,此时所成的像将变大,故B、D均正确.13.D【解题思路】如果该人远离镜头,物距增大,像距减小,像点更靠近焦点,所以镜头的焦点可能变在c点,故A、B错误.如果该人靠近镜头,物距减小,像距增大,像点更远离凸透镜的焦点,所以镜头的焦点可能变在a、b点,故C错误、D正确.故选D.14.【参考答案】放大实抽水【解题思路】由题图可知,物距小于像距,并且能在光屏上成清晰的像,所以物距一定在一倍焦距和二倍焦距之间,成的是倒立、放大的实像.向左移动蜡烛,即此时的物距变大,像距应该变小,即光屏应该向左移动才能得到清晰的像,但若保持光屏和透镜的位置不变,仍使像清晰地呈现在光屏上,需要让凸透镜的会聚能力减弱,即让凸透镜变薄,故应该通过注射器从橡皮膜中抽水.15.D【解题思路】题图所示的物距大于二倍焦距,成倒立、缩小的实像,其应用是照相机,故A错误;凸透镜对光线有会聚作用,则像会成在光屏的左侧,想要在光屏上得到清晰的像需要将光屏向左移动,故B错误,D正确;凹透镜对光线有发散作用,想要在光屏上得到清晰的像需要将光屏向右移动,故C错误.16.D【解题思路】由题图可知,烛焰在光屏上恰好成一清晰的像,此时的物距等于二倍焦距,像距也等于二倍焦距,成倒立、等大的实像.此时在凸透镜前再放置一块凸透镜,由于凸透镜对光线具有会聚作用,像会成在光屏的前方,即像距变小了,若保持蜡烛位置不变,应将光屏适当左移,此时像距小于物距,成倒立、缩小的实像,故C错误,D正确.若保持光屏位置不变,需要增大物距,应将蜡烛适当右移,此时物距小于像距,成倒立、放大的实像,故A、B均错误.17.A【解题思路】由题图可知,蜡烛在光屏上成倒立、缩小的实像,此时应满足u>2f,即34 cm>2f,解得f<17 cm,故选A.18.B【解题思路】由于总能在光屏上得到倒立、放大的像,故物距12 cm和18 cm均在大于一倍焦距小于二倍焦距范围内,即2f>12 cm>f,2f>18 cm>f,解得12 cm>f>6 cm,18 cm>f>9 cm,综上12 cm>f>9 cm,故B正确.19.B【解题思路】根据凸透镜成像的规律可得,20 cm>2f、f<14 cm<2f、f>6 cm,解得7 cm<f<10 cm.故B正确.20.A【解题思路】当所成的像是倒立、等大的像时,像距等于物距且等于二倍焦距,则焦距为10 cm,故A正确;由题图可知,当物距为30 cm时,像距为15 cm,故B错误;当物距增大时,像距减小,故C错误;当物距为15 cm,即在一倍焦距和二倍焦距之间时,成的是倒立、放大的实像,故D错误.。
探索凸透镜成像的规律练习题一、选择题1．一个焦距是10cm的凸透镜，当物体从离透镜20cm处逐渐移向30cm处的过程中( )．A．像逐渐变大，像距逐渐变小B．像逐渐变小，像距逐渐变大C．像逐渐变大，像距逐渐变大D．像逐渐变小，像距逐渐变小2．如果要使透镜15cm处的光屏上得到物体的清晰、缩小的实像，测应选择的凸透镜的焦距为( )A．5cm B．10cm C．15cm D．20cm3．在做凸透镜成像的实验时，若光屏上得到一个倒立、缩小的实像，测得物体到透镜的距离为10cm，则该凸透镜的焦距有可能为( )A．3cm B．5cm C．7cm D．14cm4．要在光屏上得到跟物体一样大小的像，下列元件中应选用( )A．平面镜B．凸透镜C．凸面镜D．凹透镜5．测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为( )A．100mm以外B．恰为50mm C．50mm以内D．略大于50mm6．在做凸透镜成像的实验中，烛焰在光屏上成了一个实像，如果这时用硬纸板将凸透镜遮住一半，则( )．A．屏上不能成像B．屏上不能成完整的像C．屏上仍能成完整的像，但比原来暗D．屏上仍能成完整的像，且和原来的像没有任何不同7．在凸透镜前有一个物体，当它沿主光轴向透镜方向移动30cm，它对应的像却远离透镜移动了10cm，那么( )A．物体可能在离透镜1倍焦距内移动B．物体一定在离透镜2倍焦距外移动C．物体一定在离透镜2倍焦距与焦点间移动D．以上说法都有道理8、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（）A．u=20cm时，成倒立缩小的像B．u=15cm时，成正立放大的像C．u=9cm时，成倒立缩小的像D．u=5cm时，成倒立放大的像9、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（）A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm10、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小二、填空题1．在图中的凸透镜焦距为15cm，则烛焰到凸透镜的距离应大于_____cm，其像的位置在_______cm与_______cm之间，此像是________、_________的______像．2．照相机的镜头相当于一个________镜，胶卷相当于________．若镜头的焦距为5cm ，则相机中的胶卷应放在_______cm与_______cm之间的位置．3．在“研究凸透镜成缩小实像”的实验中，用粉笔在桌面上画一直线，在直线上依次放置_____、______和_______，并使三者的中心大致在_______．这样做的目的是______．4．在研究“凸透镜成像规律”的实验时，应使烛焰，透镜和光屏的中心大约在______．凸透镜焦距为5cm，通过调节，使光屏上出现缩小的烛焰清晰的像，这时蜡烛到透镜的距离应是______．5．做“研究凸透镜成像”的实验中，发现烛焰的像在屏的下边缘处，如果不改变烛焰及屏的位置，只移动透镜，使像移到屏的中央，那么应将凸透镜_______移动．(选填(“向下”或“向上”)6、在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm，当蜡烛到凸透镜的距离小于________cm时，通过凸透镜能看到正立、放大的虚像．7、表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，根据下表可推知该透镜的焦距应是__________________．8、在“探究凸透镜成像规律”的实验中，必须先________，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________大致在________．9、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．《眼睛和眼镜》练习题一、填空题1、如右图所示，人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个__________，视网膜相当于________，外界物体在视网膜上所成的像是_______（填“正立”或“倒立”）的_______（填“放大”或“缩小”）_____像（填“实”或“虚”）。
八年级物理凸透镜成像的规律实验探究题专项练习汇总1．小明用一个焦距为10cm的凸透镜探究凸透镜的成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像．（1）图甲中光屏离凸透镜的距离可能是（填序号）A.28cmB.18cmC.8cm（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向（填“左”或“右”）调节；（3）若步骤（2）中未调节光屏的位置，则需在凸透镜前加一个（填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像；（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是丙图中的（填序号）．2．某同学在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜．（1）如图甲所示，该凸透镜的焦距为cm．（2）如图乙所示，想在光屏上得到烛焰清晰的像，需将蜡烛向（填“左”或“右”）移动，此时光屏上能得到一个倒立（填“放大”或“缩小”）的实像，（填“照相机”、“放大镜”或“投影仪”）就是根据此原理工作的．（3）在光屏上得到清晰的像后，该同学把他的近视眼镜放在蜡烛与凸透镜之间，光屏上烛焰的像变模糊了，在不改变凸透镜和光屏位置的情况下，若想在光屏上再一次得到烛焰清晰的像，他应该将蜡烛向（填“左”或“右”）移动．3．用焦距为10cm的凸透镜探究“凸透镜成像的规律”．（1）实验前，让平行光束垂直镜面射入杯中（如图甲），从烟雾中可以观察到凸透镜对光有（选填“会聚”或“发散”）作用．（2）实验中，当蜡烛与凸透镜的距离如图乙所示，在光屏上可得到一个清晰倒立、（选填“放大”、“等大”或“缩小”）的实像．（3）若蜡烛逐渐靠近凸透镜，所成的像会逐渐变（选填“大“、“小”）．4．小华同学用如图所示的实验器材做“探究透镜成像规律”的实验．（1）在光具座上从左至右依次放置蜡烛、和光屏．（2）蜡烛在如图所示的位置时，成的像是等大、倒立的实像．分析实验成像情况可知，实验中所用透镜的焦距为cm．（3）当把点燃的蜡烛由图所示的位置向右移至光具座的35cm刻度时，应向（选填“左”或“右”）移动光屏到适当的位置，得到一个倒立、放大的实像．此时小华发现烛焰的像成在光屏的上方，为了使像成在光屏的中央，她应向调整蜡烛．（选填“上”或“下”）．5．完成下列两个实验探究：（1）在“探究凸透镜成像规律”的实验中，小杨同学让蜡烛到凸透镜的距离大于2倍焦距，移动光屏至适当位置，光屏上将会呈现一个倒立、（选填“缩小”、“放大”或“不变”）的实像，如图1所示，此时的像距为cm．生活中的（选填“照相机”、“投影仪”或“放大镜”）就是应用了这样的成像规律．（2）小杨同学在“探究海波熔化和凝固特点”的实验中，某时刻温度计示数如图2甲所示，为℃；小宇画出了“温度﹣时间”图象，如图乙所示，由此可知，海波是（选填“晶体”或“非晶体”），海波在第10min时处于（选填“固态”、“液态”或“固液并存”）．6．在“探究凸透镜成像规律”的实验中：（1）如图甲所示，该透镜焦距f=cm；（2）将蜡烛、凸透镜、光屏依次安装在光具座上后，点燃蜡烛，光屏上得到蜡烛的像如图乙所示．若要让像成在光屏的中心位置，则可以将凸透镜向移动（选填“上”或“下”）；（3）如图丙所示，把蜡烛放在光具座上点时（选填“A”、“B”、“C”或“D”）；在光屏上能得到一个清晰放大的像，就是利用这种成像规律工作的（选填“投影仪”、“照相机“或“放大镜”）．7．在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图所示．（1）当把蜡烛放在乙图位置时，移动光屏，在光屏上能成、缩小的实像；生活中的就是利用这个原理制成的．（2）凸透镜的位置固定不动，当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向（选填“左“或“右”）移动．（3）在上一步光屏上成清晰的像后，取一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能成清晰的像，保持凸透镜和光屏的位置不动，可将蜡烛适当向（选填“左“或“右”）移动．8．如图所示，在探究凸透镜成像特点的实验中，凸透镜的光心、烛焰、光屏中心在同一水平直线上，蜡烛、凸透镜位置如图所示，当光屏移至刻度尺80cm处时，在光屏上观测到等大倒立的实像．则（1）该凸透镜的焦距是cm．（2）在题干中成像的情况下，把蜡烛向左移动5cm，光屏应向（选填“左”或“右”）移动可成清晰的像；（3）在题干中成像的情况下，把蜡烛向右移动5cm，然后移动光屏可成清晰的像，这种成像特点与实际生活中（选填“放大镜”或“投影仪”或“照相机”）成像原理相同．9．在“探究凸透镜成像的规律”实验中，先将蜡烛焰、凸透镜、光屏的中心调到同一水平线上，然后将凸透镜固定在光具座上50cm处，将点燃的蜡烛放置在光具座上30cm处，移动光屏，在光屏上得到烛焰清晰的像，再将蜡烛向凸透镜移近几厘米，应向（选填“靠近”或“远离”）凸透镜方向移动光屏，才有可能再次在光屏上得到烛焰清晰的像；又将蜡烛移至光具座上43cm 处，无论怎么移动光屏，都不能在光屏上得到烛焰清晰的像．由此可以推断该凸透镜焦距的范围，该范围的最大值小于cm．10．小华用光具座研究凸透镜成像规律，按如图调整完毕，在光屏上得到蜡烛烛焰清晰的像．（1）保持蜡烛、凸透镜、光屏位置不变，小华用不透光的纸板遮住凸透镜上半部分，则在光屏上观察到的像是（填选项前的字母）A．烛焰的上半部分，亮度变暗B．烛焰的下半部分，亮度变暗C．完整的烛焰，亮度变暗D．完整的烛焰，亮度不变（2）保持凸透镜位置不变，将蜡烛与光屏位置对调，光屏上也能得到烛焰清晰的像，（选填“照相机”、“投影仪”、“放大镜”）就是根据这种成像原理设计的．11．某物理兴趣小组探究”凸透镜成像规律“的实验装置如图，凸透镜固定在50cm处，光屏和蜡烛分别在凸透镜两侧．（1）当蜡烛移到20cm处时，移动光屏到80cm处时，在光屏上成一个等大、清晰的像，则凸透镜的焦距是cm．（2）凸透镜位置不变，又将蜡烛从20cm处移到10cm处时，光屏上要成清晰的像，光屏应从80cm处向（填”左“或”右“）移动，则所成的像是（选填”放大“、”等大“或”缩小“）实像．在生活中的应用是．12．在做“探究凸透镜成像规律“的实验中（1）为测出透镜的焦距，做了如甲图所示实验，则透镜的焦距为cm．（2）正确安装并调节实验装置后，各元件位置如图乙所示，可在光屏上得到一个清晰、倒立、（选填“放大”“缩小”或“等大”）的实像，生活中的（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理制成的；（3）在乙图中，若保持凸透镜的位置不变，将蜡烛与光屏的位置互换，成像情况符合的原理（选填“照相机”、“投影仪”或“放大镜”）．13．小金在实验室利用光具座研究凸透镜成像的规律．（1）当小金将三个元件移动到图示位置时，光屏上出现了清晰的像，请你根据此现象回答下列问题：光屏上像的性质为，并推算出焦距为厘米．（2）保持蜡烛和凸透镜位置不变，小金换了个凸透镜继续实验，并使透镜光心、蜡烛焰心和光屏中心三者高度相同，但在透镜右侧无论怎样移动光屏都无法在屏上成像（光具座足够长），请你帮助小金分析产生此现象的原因．14．小明同学用一个焦距为10.0cm的凸透镜做“探究凸透镜成像规律”的实验，他需要将烛焰、透镜和光屏三者的中心调整在，使像呈在光屏中央．当蜡烛与凸透镜位置如图时，成倒立、（选填“放大”、“等大”或“缩小”）的实像，生活中的（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理．15．小明利用光具座、两个凸透镜（焦距分别为10cm、20cm）、光屏、蜡烛、火柴等器材探究凸透镜成像规律．（1）实验中将其中一个凸透镜放在光具座上，当蜡烛、透镜及光屏的位置如图所示时，恰能在光屏上得到清晰的像，则他选择的焦距为cm的凸透镜；（2）保持蜡烛和光屏的位置不动，将凸透镜移向蜡烛，光屏上会再次出现清晰的倒立、的实像；（3）实验过程中，燃烧的蜡烛变短，导致光屏上烛焰的像像（选填“上”或“下”）移动，可将凸透镜的高度调（选填“高”或“低”），使像呈现在光屏的中央．16．在探究凸透镜成像实验中，小柯不断改变蜡烛到透镜的距离，移动光屏寻找蜡烛的像，并将实验结果记录在下表中：序号蜡烛到透镜的距离（cm）像的特点1 20.0 倒立缩小的实像2 16.0 倒立等大的实像3 12.0 倒立放大的实像4 6.0 ？（1）第4次实验中，小柯移动光屏只观察到模糊的圆形光斑．若要观察到此时所成的像，正确的操作是；（2）小柯在第1次实验的基础上，换用另一个凸透镜后，发现光屏上的像不清晰，把光屏慢慢地向凸透镜方向移动，光屏上又出现了清晰的像．若第1次实验模拟的是正常眼球的成像情况，则换用透镜后的实验是在模拟的成像情况．17．小科利用如图所示的器材探究凸透镜成像规律，先用焦距为10cm的凸透镜进行实验，在光屏上得到了清晰的缩小的实像．接着他改用焦距为5cm的凸透镜继续进行实验，如果不改变光源和凸透镜的位置，此时像的性质是倒立、的实像；若要在光屏上成清晰的像，光屏应该（填“向右移动”、“向左移动”或“保持不变”）18．小明在做“探究凸透镜成像规律”实验中，发现像高与焦距、物距之间有一定的关系，为进一步探究，他将5cm高的发光体作为光源，取两个焦距不同的凸透镜进行实验．实验时记录的几组数据如下：实验次数焦距f/cm 物距u/cm 像距v/cm 物高l/cm 像高h/cm1 f135 14 5 22 30 15 5 2.53 20 20 5 54 15 A 5 B5 5 306 5 16 15 7.5 5 2.57 10 10 5 58 6 30 5 25分析表中数据可知：（1）焦距f1为cm，表格中A处数据应为cm．（2）物距u、相距v、物高l、像高h之间的具体关系为：=（用字母表示），表格中B处数据应为cm．19．“探究凸透镜成像规律”：选用蜡烛、凸透镜（焦距f=10cm），光屏、光具座和火柴等器材．（1）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整三者的中心大致在上．（2）当物距在10cm＜u＜20cm时，像距的范围是cm，此时光屏上呈现（选填“倒立”或“正立”）的实像；物距、像距可用上的刻度尺测量．（3）如果发现烛焰的像成在光屏的上方，若要使烛焰成像在光屏中心，应将凸透镜向（选填“上”或“下”）调整．（4）当物距u′＜10cm时，我们才能观察到蜡烛的虚像．20．在探究“凸透镜成像特点”实验中，让烛焰、凸透镜、光屏三者中心在同一高度．（1）当蜡烛、凸透镜、光屏在广具座标尺上位置如图所示时，光屏上出现一个清晰倒立、缩小的像，这个像是像（选填“实”或“虚”）；（2）请根据物距与像距大小关系，推断这个凸透镜的焦距可能是（填序号）；A、8cmB、10cmC、12cmD、15cm（3）把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了；①小明为了使光屏上再次得到清晰的像，应调整光屏向移动（选填“左”或“右”）；②小芳不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像也变清晰了，则该眼镜片是（选填“近视”或“远视”）眼镜的镜片；（4）重新使蜡烛、凸透镜、光屏三者的位置如图所示，然后把凸透镜换成平面镜，观察平面镜也能看到一个正立、（选填“放大”、“等大”或“缩小”）的蜡烛的像，这个像位于标尺cm刻度处正上方，把光屏移到这个像所在的位置，光屏上（选填“有”或“没有”）这个像．21．小雯用自制的水凸透镜（当向水凸透镜里注水时焦距变小，抽水时焦距变大）来探究“凸透镜成像规律”．（1）如图甲所示，让一束平行于主光轴的光射向水凸透镜，在光屏上出现一个最小最亮的光斑，则此水凸透镜的焦距为cm（2）小雯将蜡烛、水凸透镜和光屏调整至图乙所示的位置时，光屏上出现清晰的烛焰像，此像的性质是倒立、的实像，小雯接着在蜡烛和光屏位置都不变的情况下，将水凸透镜移至光具座cm刻度处，再次得到清晰的烛焰像．然后，小雯利用注射器从水凸透镜中向外抽少许水，光屏上原来清晰的像变得模糊不清，小雯要想重新得到清晰的烛焰像，在蜡烛和水凸透镜的位置都不变的情况下，应将光屏向（选填“远离”或“靠近”）水凸透镜的方向移动．22．小明同学在探究凸透镜成像规律时，调节烛焰、凸透镜、光屏三者的中心大致在同一高度．实验时，调节蜡烛与凸透镜的距离，在光屏上得到了一个清晰的像如图所示，该像是倒立的实像，由于蜡烛的燃烧，光屏上的像会向（选填“上”或“下”）移动，保持凸透镜和光屏的位置不变，将蜡烛向左移动一段距离，光屏上的像变模糊了，小明将另一个镜片放在蜡烛和凸透镜之间，并适当调整镜片的位置，光屏上的像又清晰了，则这个镜片是（选填“凸透镜”、“凹透镜”或“平面镜”）23．用如图所示的实验器材做“探究凸透镜成像规律”实验，记录的部分数据及现象见表：实验序号物距u/cm 像距v/cm 像的性质1 60 12 倒立缩小实像2 30 153 15 倒立放大实像4 20 20 倒立等大实像（1）该实验所用凸透镜的焦距f=cm（2）上表中空白处，像的性质是，像距v=cm（3）当u与f的大小关系满足u f时，光屏上接收不到像．24．用如图所示的装置做“探究凸透镜成像规律”实验．（1）如图甲所示，凸透镜位置固定．当发光的小灯泡放在40cm刻度线位置时，移动光屏发现光屏上始终能呈现一个面积大小不变的光斑．则该透镜的焦距为cm．（2）小明用蜡烛代替小灯泡继续做实验，烛焰在图乙所示位置能在光屏上成一清晰的像，则该像是倒立、的实像（选填“放大”、“等大”或“缩小”）．（3）若想使光屏上烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向（选填“左”或“右”）适当移动一段距离，再调整光屏的位置．（4）在图乙中，小明借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师所戴眼镜的镜片是透镜．25．物理兴趣小组在探究“凸透镜成像的规律”实验时：（1）用图甲所示的装置测出凸透镜的焦距为cm．（2）图乙是某次实验时观察到的现象，生活中的（选填“放大镜”、“投影仪”或“照相机”）是利用这一原理制成的．保持凸透镜不动，把蜡烛向左移动一段距离，要想在光屏上再次得到清晰的像，应该把光屏向（选填“左”或“右”）移动一段距离，像（选填“变大”、“变小”或“不变”）．（3）实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上（选填“有”或“没有”）小泥点的像或影子．（4）将近视眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了．使光屏远离透镜，又能在光屏上看到蜡烛清晰的像，这说明近视眼镜对光线有作用．由此可知，在近视眼得到矫正之前，物体的像成在视网膜的．26．如图所示，是“探究凸透镜成像规律”的实验装置，凸透镜的焦距为10cm．（1）实验时，通过调节使烛焰、凸透镜、光屏三者的中心在；（2）当光屏上呈现清晰的像时，蜡烛、凸透镜、光屏的位置如图所示，此成像规律在生活中的应用是；（3）保持蜡烛和光屏的位置不变，将凸透镜移至30cm刻线处，光屏上的像变模糊了，在蜡烛和凸透镜之间靠近凸透镜的位置放一个合适的眼镜，光屏上的像再次清晰．27．回顾实验和探究（请将下列实验报告中的空缺部分填写完整）：（1）探究影响音调高低的因素：过程方法把钢尺紧按在桌面上，一端伸出桌边．拨动钢尺，保持振幅相同，运用的科学方法是法．现象缩短钢尺伸出桌边的长度，发现钢尺振动得越来越，音调越来越．问题讨论在桌面上撒些碎纸片，敲击桌子，发现桌子发声的同时，碎纸片被弹起，由此证明声音是由物体产生的．（2）探究凸透镜成像的规律：现象结论凸透镜的焦距是10cm．把蜡烛移至图中a点，光屏上出现了烛焰清晰的像，据此可制成．把蜡烛逐渐移近透镜，光屏上的像越来越（填“大”或“小”），但像始终是（填“正立”或“倒立”）的．方法研究光现象时，将一束光看成一条光线，运用的科学方法是法．问理讨论若蜡烛的像出现在了光屏的上半部，可能是由于烛焰、凸透镜和光屏的中心未调至．28．在“探究凸透镜成像的规律”的实验中：（1）为了确定凸透镜的焦距，小明让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑，如图所示，可确定出焦距f=cm（选填“0”、“10”或“20”）（2）小明用此透镜做“探究凸透镜成像的规律”的实验，将蜡烛、凸透镜和光屏放在光具座上，点燃蜡烛，调节凸透镜和光屏的高度，使它们的中心跟烛焰的中心大致在．（3）移动蜡烛距凸透镜30cm处时，在光屏上呈现清晰倒立、缩小的（选填“实”或“虚”）像，生活中应用该原理制作的光学仪器是．（4）当移动蜡烛距凸透镜15cm处时，光屏上会出现的是（填“放大”、“缩小”或“等大”）的实像；如果他将蜡烛再靠近凸透镜一些，这时光屏应向（填“左”或“右”）移动，以获得清晰的实像．29．如图所示，小李用点燃的蜡烛、凸透镜和光屏进行“探究凸透镜成像规律”的实验，凸透镜的焦距为12cm．（1）蜡烛和凸透镜的位置不变，要使光屏承接到一个倒立、清晰的实像，具体的操作是：首先将光屏向右移动，，直到找到最清晰的像，日常生活中（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的．（2）当蜡烛燃烧一段时间后会变短，烛焰的像会往偏离光屏中心．（3）请你指出用烛焰作为发光物体完成“探究凸透镜成像规律”实验存在的两点不足之处：①；②．30．在做“探究凸透镜成像规律”的实验中：（1）如图所示，蜡烛恰好在光屏上成倒立的实像，可以判断此实验中凸透镜的焦距（选填“大于”或“小于”）20cm，生活中的（选填“照相机”、“幻灯机”或“放大镜”）就是利用了这样的原理．若某同学不小心用手指尖触摸到了凸透镜，这时在光屏上将（选填“会”或“不会”）成一个完整的像．（2）实验过程中，燃烧的蜡烛不断缩短，光屏上的像逐渐（选填“向上”或“向下”）移动．31．在“探究凸透镜成像规律”实验中，小明将蜡烛、凸透镜、光屏依次放在自制光具座上，凸透镜始终固定在光具座零刻度的位置，调节烛焰、凸透镜、光屏的中心在同一高度．（1）正确调节蜡烛和光屏的位置，直到光屏上出现清晰的烛焰的像，如图甲所示，则光屏上的像是（填“放大”、“缩小”或“等大”）的实像．（2）实验中，由于蜡烛燃烧变短，小明发现光屏上看不到烛焰完整的像了，为了使烛焰清晰的像成在光屏的中心，他可以将光屏向（填“上”或“下”）调节．（3）将蜡烛逐渐向透镜移动，当蜡烛位于焦点以内时，撤去光屏，从光屏一侧向透镜方向看去，看到了烛焰正立的像（A′为A点像的位置），请你在图乙中画出两条入射光线经透镜后的折射光线．（4）小明利用该凸透镜自制了一个模型照相机，如图丙所示，在纸筒M的一端嵌上这个凸透镜，纸筒N的一端蒙上一层半透明薄膜，把纸筒N套入M中，并能前后滑动，在较暗的室内，把凸透镜对着明亮的室外，调节凸透镜和薄膜之间的距离，在薄膜上可以看到室外景物清晰的像，再把凸透镜正对着室内近处点燃的蜡烛，为了使薄膜上出现烛焰清晰的像，应该（填“拉长”或“缩短”）凸透镜和薄膜之间的距离．32．小华同学在探究凸透镜成像规律的实验中．（1）如图所示，将焦距f=15cm的凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，之后应将光屏向（填“左”或“右”）移动，才能在光屏上观察到烛焰清晰的（填“正立”或“倒立”）的像A．（2）再将蜡烛移动到光具座上10cm刻度线处，移动光屏，再次在光屏上得到清晰的像B．则像B比像A（填“大”或“小”）33．在信息化时代，相机和手机都是常用的图象采集设备．（1）如图所示，用相机拍照时，在芯片上所成的像是倒立的、缩小的像（选填“实”或“虚”）．镜头靠近人时，像的大小将变，此时像会透镜（选填“靠近”或“远离”）．用相机拍摄远近不同的物体时，通过伸缩镜头，使像清晰地成在芯片上，这个操作过程便是“调焦”，如图所示．（2）小敏同学发信手机不能“调焦”但成像也基本清晰，她将手机拿到哥哥工作的大学实验室去探究，实验数据如表，根据表中数据，判断手机镜头的焦距大约为次数1 2 3 4 5 6 7物理量物距/m 10.00 5.00 2.00 1.00 0.50 0.10 0.05 像距/cm 0.500 0.501 0.502 0.503 0.505 0.526 0.556A、5mB、0.5mC、0.05mD、0.005m（3）请分析，手机拍摄远近不同的物体不需要“调焦”的原因是．34．探究“凸透镜成像”和“平面镜成像的特点”的实验．（1）在探究“凸透镜成像”的实验中，有三只凸透镜：①焦距为10cm、②焦距为15cm、③焦距为20cm．将其中一只凸透镜固定在40cm刻度线处，适当调整点燃蜡烛和光屏的位置，直到光屏上得到清晰的烛焰像（像未画出），如图所示，则选用的凸透镜是（选填“①”、“②”或“③”），此时烛焰像是（选填“放大”或“缩小”）的，（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理工作的．（2）将点燃的蜡烛移到35cm刻度线处，移动光屏，屏上找不到烛焰像，为了探究此时烛焰像的特点，眼睛应在凸透镜（选填“左”或“右”）侧观察，会看到一个（选填“正立”或“倒立”）的烛焰像．（3）为了探究“平面镜成像的特点”，保持点燃蜡烛在35cm刻度线处位置不变，将图中的凸透镜换成厚度为（选填“2mm”或“5mm”）的玻璃板；再将光屏换成等大的蜡烛，并移动到cm刻度线处，可以比较像与物的关系．（4）将点燃的蜡烛远离玻璃板时，玻璃板所成蜡烛像的大小（选填“变大”、“变小”或“不变”）35．如图所示，小明在探究凸透镜成像规律的实验中；（1）先将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，调整烛焰、透镜和光屏的中心在同一水平直线上，这样做的目的是．（2）小明首先把蜡烛放在较远处，仔细调整光屏的位置，使烛焰在光屏上成的实像．记录像的大小和正倒，测出和．（3）多次移动蜡烛，每次只向透镜移近几厘米，重复以上操作，小明发现，在蜡烛与透镜逐渐接近的过程中，光屏上的像（选填“逐渐变大”“逐渐变小”或“不变”）．（4）当蜡烛距离透镜很近时，无论怎样移动光屏都找不到像了，小明撤去光屏，从（选填“光屏一侧”或“蜡烛一侧”）向透镜方向看去，可以观察到蜡烛的像．36．王卓利用如图所示的装置做“探究凸透镜成像规律”的实验，凸透镜焦距为10cm．（1）若将蜡烛从图示位置移至20cm刻度处，为了在光屏上得到清晰的像，他应将光屏（选填“靠近”或“远离”）凸透镜．当光屏上获得清晰的像时，保持凸透镜的位置不变，将蜡烛与光屏的位置互换，光屏上（选填“能”或“不能”）得到清晰的像．（2）他将装置恢复到如图所示的位置，再将光屏向右移动一段距离，像变得模糊了，要使像再次变得清晰，他应在蜡烛和透镜之间加一块（选填“凸”或“凹”）透镜．（3）随着实验的进行，蜡烛变短，要使蜡烛的像回到光屏的中央，可将凸透镜向（选填“上”或“下”）移动．37．小华探究凸透镜的成像规律．（1）课间，小华到室外利用太阳光来测量凸透镜的焦距，她将该凸透镜正对着太阳光，如图甲所示．此时纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L．此时再将这个凸透镜与纸之间距离稍微增大，若光斑变大，则凸透镜的焦距f L（选填“＞”、“＜”或“=”）；调整以后得到如图乙所示的光路图．则该透镜的焦距为cm．（2）当烛焰位于如图丙所示位置时，移动光屏，可在光屏上得到一个清晰的倒立、的实像；若将蜡烛远离透镜2cm，此时像的大小比原来的像要些．若不移动光屏，在凸透镜前适当的位置放置（选填“近视眼镜”或“远视眼镜”），也可以在光屏上再次出现清晰的像．（3）眼睛可能观察到烛焰经凸透镜所成虚像是如图丁所示四幅图中的；。
