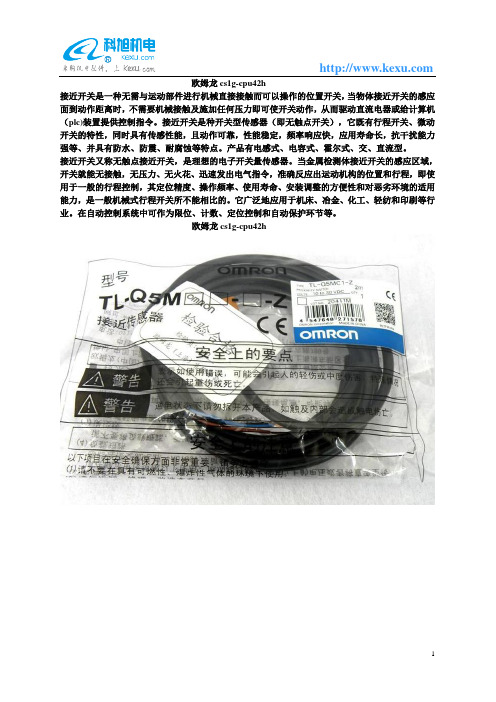

欧姆龙cs1g-cpu42h
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。
接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。
欧姆龙cs1g-cpu42h。
磁性开关的使用方法及维护保养方法
首先从安全考虑，两磁性开关的间距应该要比最大磁滞距离大上3mm，然后磁性开关不可以安装在强磁场设备的旁边，例如电焊设备等。
最后两个以上带磁性开关的气缸平行使用时，为了防止磁性体移动的互相干扰，影响检测精度，两缸筒间距离一般应不大于40mm。
活塞接近磁性开关时的速度V不得大于磁性开关能检测的最大速度Vmax，该最大速度Vmax与磁性开关的最小动作范围Lmin、磁性开关所带负载的动作时间Tc之间的关系式为（开关在行程中间时需要注意）Vmax=Lmin/Tc，具体气缸磁性开关的使用方法如下图所示。
有触点(舌簧型)磁性开关D-系列*动作时间：1.2ms *耐电压：AC1500V1分钟（电线与壳体间）*保护构造：IP67分钟（IEC529标准，JISC0920防浸构造）*环境温度：-10~60℃*耐冲击：300m/s 2 0.2mm 2，2芯 (茶蓝) 3芯 (茶黑蓝) 有触点磁性开关规格无触点磁性开关规格 ( !") ! D-无触点磁性开关规格(续)*动作时间：1ms 以下（P5DWL 为40ms 以下，P7、P8为1.2ms 以下）*耐电压：AC1000V ，1分钟（导线与壳体间）*保护构造：IP67（IEC 标准），防浸(JISC0920)及防油构造*环境温度：-10~60℃*耐冲击：300m/s 2*绝缘阻抗：DC500V 兆欧表，50M‰以上（电线与壳体间）*电线：耐油乙烯橡胶绝缘软导线ø3.4，0.2mm 2，2芯（茶、蓝）3芯（茶、黑、蓝）3m 长(P7、P8为耐油难燃橡胶绝缘电缆，ø6.8，0.75mm 2，2芯（黑、白）0.5m 长)有指示灯(继电器、程序控制器)有指示灯(IC 电路)发光二极管电阻红黑稳压二极管舌簧开关发光二极管电阻防倒流二极管负载DC 电源舌簧开关舌簧开关无指示灯红白黑基本连接3线制 (当开关和负载的电源是共通时)3线制当开关和负载的电源不是共通时)2线制负载红黑红白黑开关主回路输出红黑2线制3线制开关主回路输出红黑白内部线路红白黑负载负载有触点磁性开关无触点磁性开关。
磁性传感器 CS1-U｜CS1-F
CS1-U｜CS1-F气缸磁性传感器持术参数:
极数：2
额定电流：100m（A）
额定电压：AC/DC5-240（V）
应用范围：用于控制气缸运作所配气缸
使用电压范围dc5v～240v、ac;5v～240v
使用电流范围dc5～50ma、ac5～40ma
反应时间最大0.3ms
耐震程度10～50（hz）
使用温度0～60
摄氏度保护等级ip-67
指示灯led
寿命≥500(万次)
CS1-U｜CS1-F气缸磁性传感器注意事项:
(1)电压和电流应避免超出使用范围。
(2)严禁磁性开关与电源直接接通，必须同负载（如继电器等）串联使用。
(3)磁性开关选用连接之前，要确认使用的工作电源，采用直流电源时，磁性开关的红色线接电源的正极。
(4)请避免在有强磁场，大电流的环境使用磁性开关气缸，若要使用，请加屏蔽装置。
(5)选择气缸配件：按照动作和连接的要求，选择气缸配件。
磁性开关系列产品参数________________________________________________CS1系列磁性开关总共有如下几大类型产品：磁性开关CS1-F,磁性开关CS1-U,磁性开关CS1-J,磁性开关CS1-G,磁性开关CS1-H,磁性开关CS1-M,磁性开关CS1-D,磁性开关CS1-Z,磁性开关CS1-L,磁性开关CS1-S,磁性开关CS1-E,下面就上述的类型做详细的阐述：一，磁性开关CS1－U特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W，指示灯朝上。
二，磁性开关CS1－F特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W，指示灯朝前。
三，磁性开关CS1－J特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W。
四，磁性开关CS1－S特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W。
五，磁性开关CS1－M特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W。
六，磁性开关CS1－L特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W。
七，磁性开关CS1－Z特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W。
八，磁性开关CS1－G特点与参数：工作电压5-120V，最大开关电流100MA，最大开关容量10W。
九，磁性开关CS1－H特点与参数：工作电压5-120V，最大开关电流100MA，最大开关容量10W。
十，磁性开关CS1－D特点与参数：工作电压5-120V，最大开关电流100MA，最大开关容量10W。
十一，磁性开关CS1－E特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W。
