施工现场安全防护标准图集(2018版)

编制说明为贯彻落实“安全第一、预防为主、综合治理”的方针，实现施工现场安全设施规范化、标准化，推动施工现场趋向于“本质安全”，全面提高安全生产管理水平，依据国家相关法律法规、标准规范，结合北京市各项管理制度及现场实际情况，编制了《北京市建设工程施工现场标准化图集标准化安全防护（一）》。

本图集主要内容：1.临边防护；2.电梯井防护；3.配电箱防护；4. 施工升降机（接料平台）防护门；5.钢筋加工棚；6.小型机械加工棚；7.集中充电柜；8.脚手架。

一、《图集》编写原则及要求：1、在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。

2、充分考虑到项目成本，在符合国家规范要求的前提下确定了 1-3种实施方案，供项目选择。

3、图文并茂，突出细部节点，便于操作实施。

二、《图集》使用要求：1、本图集作为本市建设工程施工现场最低强制标准使用，各单位结合实际情况遵照执行。

施工现场确实不具备使用条件的，市、区住房城乡建设委应酌情考虑。

2、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。

3、本标准自2014年5月1日起执行。

三、编制依据：《中华人民共和国安全生产法》《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-91《建筑机械使用安全技术规程》JGJ33-2001《建筑施工工具式脚手架安全技术规范》JGJ202-2010《建筑施工扣件式脚手架安全技术规范》JGJ130-2011《施工现场临时用电安全技术规范》JGJ46-2005《施工现场临时建筑物技术规范》JGJ/T188-2009《建筑施工现场环境与卫生标准》JGJ/146-2004《建设工程施工现场消防安全技术规范》GB50720-2011等本《图集》由北京市住房和城乡建设委员会负责修订解释，执行过程中如有意见或建议，请反馈给北京市住房和城乡建设委员会施工安全管理处。

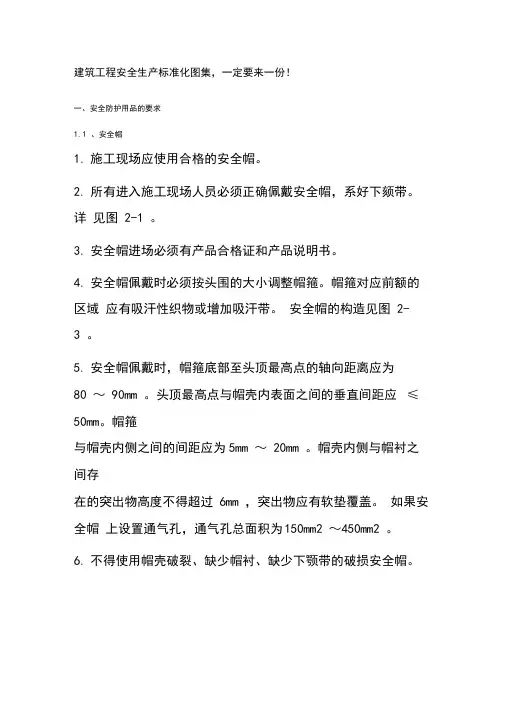

建筑工程安全生产标准化图集，一定要来一份！一、安全防护用品的要求1.1 、安全帽1.施工现场应使用合格的安全帽。

2.所有进入施工现场人员必须正确佩戴安全帽，系好下颏带。

详见图 2-1 。

3.安全帽进场必须有产品合格证和产品说明书。

4.安全帽佩戴时必须按头围的大小调整帽箍。

帽箍对应前额的区域应有吸汗性织物或增加吸汗带。

安全帽的构造见图 2-3 。

5.安全帽佩戴时，帽箍底部至头顶最高点的轴向距离应为80 ～ 90mm 。

头顶最高点与帽壳内表面之间的垂直间距应≤ 50mm。

帽箍与帽壳内侧之间的间距应为5mm ～ 20mm 。

帽壳内侧与帽衬之间存在的突出物高度不得超过 6mm ，突出物应有软垫覆盖。

如果安全帽上设置通气孔，通气孔总面积为150mm2 ～450mm2 。

6.不得使用帽壳破裂、缺少帽衬、缺少下颚带的破损安全帽。

7.禁止对安全帽配件进行的改造和更换，否则会对使用者带来危险。

8.安全帽在经受严重冲击后，即使没有明显损坏，也必须更换。

1.2 、安全带9.在施工现场大门入口处，挂设“进入施工现场必须戴好安全帽”的有头像的安全警示标志牌，规格宽×高=600×800 。

详见图 2-2。

1.2 、安全带1.图 2-5 所示安全带适用于高处作业、攀登及悬吊作业中使用2.本图集适用于体重及负重之和不大于 100kg 的使用者，不适用于消防用途的安全带。

3.安全带进场必须有产品合格证和产品说明书。

安全带零部件不应产生带撕裂、环类零件开口、绳断股、连接器打开、带扣松脱、缝线迸裂、运动机构卡死等足以使零件失效的情况。

4.安全绳（包括未展开的缓冲器）有效长度不应大于 2m ，有两根安全绳（包括未展开的缓冲器）的安全带，其单根有效长度不应大于 1.2m5.安全带应高挂低用，注意防止摆动碰撞，详见图 2-4 。

6.不准将绳打结使用。

不准将钩直接挂在安全绳上使用，应挂在连接环上用。

7.安全带上的各种部件不得任意拆掉。

建筑施工现场安全文明施工标准图集(全国通用)搭设安全色踢脚板做法示意图安全防护标准图图号14踢脚板50*4扁铁脚手架立杆48*3.5脚手架横杆48*3.5脚手架斜杆48*3.5注：踢脚板应设置在脚手架最下层，高度一般在0.2m左右，踢脚板边缘应向内弯曲，防止工人踏空滑倒。

踢脚板材料应选用硬度较大的钢材或钢板，厚度一般不小于4mm。

踢脚板与脚手架立杆、横杆、斜杆的连接应牢固可靠，防止踢脚板脱落。

踢脚板颜色应为安全色，以提高工人的警觉性。

脚手架内平网设置安全防护标准图图号15脚手架立杆48*3.5脚手架横杆48*3.5平网4mm钢丝注：脚手架内平网应设置在每个脚手架层的最下面，用来防止物品或材料从脚手架上掉落，造成人员伤害或设备损坏。

平网采用4mm钢丝织成，网眼大小不得大于100mm×100mm，平网与脚手架立杆、横杆的连接应牢固可靠，防止平网脱落。

平应为安全色，以提高工人的警觉性。

脚手架外排阳角处做法示意图安全防护标准图图号16脚手架立杆48*3.5脚手架横杆48*3.5阳角50*50*4角钢注：脚手架外排阳角处易发生工人被阳角碰伤的事故，应设置阳角防护措施。

阳角采用50*50*4角钢制作，阳角与脚手架立杆、横杆的连接应牢固可靠，防止阳角脱落。

阳角颜色应为安全色，以提高工人的警觉性。

型钢悬挑双斜支撑系统示意图安全防护标准图图号17型钢100*50*4吊杆48*3.5支撑杆48*3.5注：型钢悬挑双斜支撑系统适用于悬挑作业，能够有效地保证悬挑设备的稳定和安全。

型钢采用XXX制作，吊杆和支撑杆采用￠48*3.5钢管制作，连接处应牢固可靠，防止松动。

悬挑设备的重心应在支撑点内，以保证支撑系统的稳定。

悬挑设备顶部应设置安全防护网，以防止物品或材料从悬挑设备上掉落，造成人员伤害或设备损坏。

落地式接料平台安全防护标准图图号18支撑杆48*3.5落地式接料平台1800*1000*50注：落地式接料平台适用于工地现场的材料接料作业。

福建省建筑施工安全防护 制作安装标准图集编制单位：福建省建设工程质量安全监督总站 中建海峡建设发展有限公司编制时间：二 0 一二年八月前言为了进一步贯彻落实《中国建筑安全生产管理手册》，实现施工现场安全防护标准化，树立“中国建筑，和谐 环境为本；生命至上，安全运营第一”的安全理念，为了规范施工现场的管理，保障施工现场安全生产、文明施工 的规范运作，公司依据国家相关法律法规、标准规范，结合《国务院安委会关于深入开展企业安全生产标准化建设 的指导意见》（安委［2011］4 号）和住建部《关于继续深入开展建筑安全生产标准化工作的通知》（建安办函［2011］ 14 号）文件要求，并结合现场实际情况，编制了《施工现场安全防护标准化图集》（以下简称《图集》） 。

本《图集》汇集了公司安全防护构筑物多年使用的好的实例，采取了三维效果和设计图并用的方法，展示安全 防护构筑物的标准制作，具有较强的指导性和可操作性。

我们旨希望施工现场通过落实《图集》的范例，实现安全 防护构筑物的通用性和可周转性，从而达到安全和节耗的目的。

由于时间仓促，本《图集》存在诸多不足之处，恳请提出宝贵意见和建议及时递交公司安全环境部，以便我们 进一步修改和完善。

本《图集》编制单位：中建海峡建设发展有限公司 本《图集》主要编制人员：郭常胜 陈德斌 罗德坤 何文林 齐 娜 本《图集》主要审核人员：刘宝松 王建国 张晓辉二〇一二年八月1编制说明1 编制依据： 《中华人民共和国安全生产法》 《建筑施工安全检查标准》JGJ59-2011 《建筑施工高处作业安全技术规范》JGJ80-91 《钢结构设计规范》GB50017-2003 《碳素结构钢》GB/T700-2006 《建筑钢结构焊接技术规程》JGJ81-2002 《混凝土结构设计规范》GB 50010-2002 《建筑结构荷载规范》GB50007-2001（2006 年版） 《中国建筑股份有限公司安全生产管理条例》 《中国建筑安全生产管理手册》 《企业形象视觉识别手册》 《中国建筑施工现场安全防护标准图册》（试行） 《福建省建筑施工安全文明标准示范图集》2 适用范围 2.1 本图集适用于公司一般工业与民用建筑工程、市政工程等施工工地。

建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。

建筑施工现场安全防护图集目录1 临边防护 (1)1.1基坑周边防护 (1)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护(短边尺寸小于500mm) (9)2.3小洞口防护(短边尺寸小于1500mm) (9)2.4 大洞口防护(短边尺寸大于1500) (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (13)5安全通道 (14)5.1临街安全通道 (14)5.2现场安全通道 (15)5.3施工电梯、物料提升机地面进料口的安全通道 (16)6防护棚 (16)7脚手架的连墙件设置 (17)7.1连墙件设置要求 (17)7.2连墙件计算 (18)7.3连墙件图式 (21)8卸料平台 (23)建筑施工现场安全防护图集1 临边防护应用范围:为保证施工作业活动、行人安全,凡是施工作业平台、行人通道,无论是高于地面或低于地面,其所在的基坑周边、结构周边等必须设置防护栏杆。

基本要求:(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为1.0~1.2m,下杆离地高度0.5~0.6m。

横杆长度>2m时,必须加设栏杆柱。

(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。

(3)、防护栏杆必须设置自上而下的密目安全网封闭,或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。

(4)、当临边外侧临街道时,除设置防护栏杆外,敞口立面必须采取满挂密目安全网作全封闭处理。

用材选择:(1)、防护栏杆采用钢筋时,各杆件直径要求见下表,应电焊固定。

(2)(3)、以其它钢材,如角钢(不小于L63×8的角钢),等作防护栏杆时,应选用强度相当的规格,以电焊固定。

施工现场安全文明施工标准化图集第一部分安全防护一、安全帽、安全带、安全网1、安全帽（1）必须购买有产品检验合格证的安全帽，购入的产品经抽查测试合格后，方准使用。

（2）进入施工现场必须正确佩戴安全帽，并系好帽带。

损坏及无帽带的安全帽严禁使用。

（3）在施工现场，在作业人员进出的主要通道口处设置安全警示镜。

（4）安全帽的形象按中建总公司CI规范执行。

2、安全带安全带应高挂低用，不得擅自接长使用，不准将绳打结使用，也不准将钩直接挂在安全绳上使用，应挂在连接环上用。

安全带的种类安全带的使用3、安全网现场采购的安全网应能提供特种劳动防护用品安全标志、产品合格证、生产许可证、销售单位相关资料等凭证材料。

现场抽样合格后方可使用。

二、洞口防护1、水平洞口（1）边长在500mm（含500mm)以下的水平洞口防护采用旧木板、模板封闭，板下木枋顶紧洞口边，面层刷黑黄相间的警示油漆间距20cm角度45°。

（2）边长在500～1500mm（含1500mm)的水平洞口防护采用洞口上部铺木枋（立放）@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷黑黄相间的警示油漆间距20cm角度45°。

洞口周边设置交圈的φ48钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm黑黄相间油漆，并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

（3）边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，刷间距为400mm黑黄相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

2、电梯井门洞及水平防护1、电梯井门洞安装高度不低于1500mm的立式钢筋防护门，钢筋直径为φ14～φ16，竖向钢筋间距不大于150mm；2、底部安装200mm高、1mm厚钢板,刷黑黄相间警示油漆间距400mm；3、钢筋防护门的四个角焊接5mm厚150×150mm钢板,φ8膨胀螺栓与电梯井墙体固定；4、电梯井洞口防护门均刷中建蓝油漆，并挂设安全警告标语；如防护门设置为可开式，必须上锁并设置专人管理；5、封闭式电梯井井道内搭设满堂操作架，架体步距≤1800mm，在作业层下一步挂设安全平网，作业层以下每隔10米设置硬质全封闭,±0.000处为第一层全封闭层；每2层全封闭层中间设置1道安全平网；或不搭设满堂架，在结构上预埋钢筋，插入钢管形成钢管网，铺设木方，上钉18mm厚木胶合板，按3层不超过10米进行硬封闭，硬封闭之间设置一道软防护，电梯井门洞处设置挡脚板，层层安装高立式钢筋防护门；在室内电梯安装移交防护时，必须每层按要求设置防护门；6、敞开式电梯井井道内采用在结构上预埋钢管，间距为500mm，铺设木方间距为500mm，上钉18mm厚木胶合板，四周设置挡脚板，高度不超过200mm，层层设置硬防护，四周搭设临边防护；7、在主体施工时，必须设置电梯井操作平台，可采用型钢加工制作，也可采用钢管制作或采用随楼层整体提升。

施工现场安全防护标准化图集（临电，塔吊，施工电梯等）临时用电规范要求：1、配电系统应设置总配电箱、分配电箱、开关箱，实行三级配电。

2、总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中区域。

3、动力开关箱与照明开关箱宜分别设置，每台用电设备必须有各自的专用开关箱，实行“一机一闸一漏一箱”。

4、总配电箱、开关箱必须安装两级漏电保护器，漏电保护器的额定漏电动作电流、动作时间按规范要求匹配。

5、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。

6、配电箱、开关箱应装设端正、牢固。

固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。

移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.8~1.6m。

7、配电箱、开关箱应有名称、用途、分路标记及系统接线图。

配电箱、开关箱应装设在干燥、通风及常温场所；装设应端正、牢固；周围不得堆放任何妨碍操作、维修的物品，应有足够2 人同时工作的空间和通道。

8、对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。

一、供电系统建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V 三相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统；2、采用 TN-S 接零保护系统；3、采用二级漏电保护系统。

二、变压器防护1 变压器防护做法、变压器防护搭设材料采用圆竹和圆木，变压器四周砌筑2m 高砖墙。

、居中位置设置金属防护门，刷油漆，上锁。

门上悬挂“当心触电、禁止入内”安全警示牌。

搭设时应断电，禁止带电作业。

2、变压器防护示图三、配电房1 、配电房设置要求、配电房位置尽量靠近变压器。

配电房墙体采用砖墙砌筑，净空不低于3m，现浇钢筋混凝土屋面板，墙面抹水泥砂浆，外墙面刷涂料。

配电房内设电缆沟、消防砂池。

配电房内悬挂操作规程牌，配电柜上贴电路系统图。

建筑施工现场安全防护图集2010年9月目录1 临边防护 (1)1.1基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护（短边尺寸小于500mm） (9)2.3小洞口防护（短边尺寸小于1500mm） (9)2.4 大洞口防护（短边尺寸大于1500） (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (13)5安全通道 (13)5.1临街安全通道 (14)5.2现场安全通道 (15)5.3施工电梯、物料提升机地面进料口的安全通道 (16)6防护棚 (17)7脚手架的连墙件设置 (18)7.1连墙件设置要求 .................................................................................. 错误！未定义书签。

7.2连墙件计算............................................................................................. 错误！未定义书签。

7.3连墙件图式 (19)8卸料平台 (20)建筑施工现场安全防护图集1 临边防护应用范围：为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。

基本要求：(1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为1.0~1.2m，下杆离地高度0.5~0.6m。

横杆长度>2m时，必须加设栏杆柱。

(2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。
