试验四DJ6光学经纬仪的认识和使用-深圳大学土木工程教学试验中心

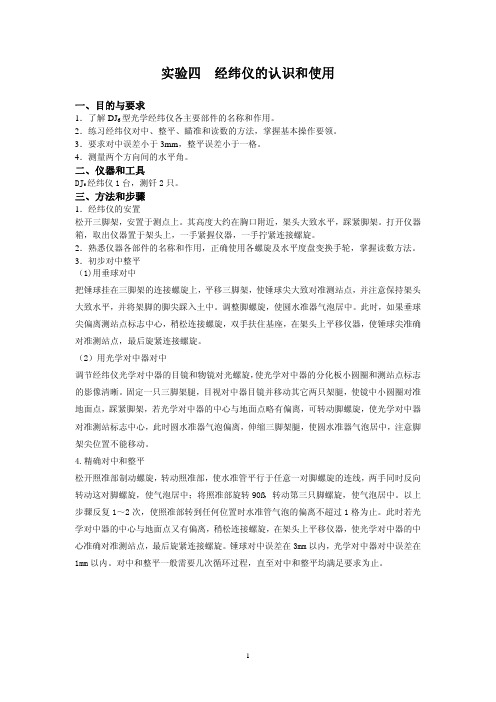

实验四经纬仪的认识和使用一、目的与要求1．了解DJ6型光学经纬仪各主要部件的名称和作用。

2．练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。

3．要求对中误差小于3mm，整平误差小于一格。

4．测量两个方向间的水平角。

二、仪器和工具DJ6经纬仪1台，测钎2只。

三、方法和步骤1．经纬仪的安置松开三脚架，安置于测点上。

其高度大约在胸口附近，架头大致水平，踩紧脚架。

打开仪器箱，取出仪器置于架头上，一手紧握仪器，一手拧紧连接螺旋。

2．熟悉仪器各部件的名称和作用，正确使用各螺旋及水平度盘变换手轮，掌握读数方法。

3．初步对中整平（1)用垂球对中把锤球挂在三脚架的连接螺旋上，平移三脚架，使锤球尖大致对准测站点，并注意保持架头大致水平，并将架脚的脚尖踩入土中。

调整脚螺旋，使圆水准器气泡居中。

此时，如果垂球尖偏离测站点标志中心，稍松连接螺旋，双手扶住基座，在架头上平移仪器，使锤球尖准确对准测站点，最后旋紧连接螺旋。

（2）用光学对中器对中调节经纬仪光学对中器的目镜和物镜对光螺旋，使光学对中器的分化板小圆圈和测站点标志的影像清晰。

固定一只三脚架腿，目视对中器目镜并移动其它两只架腿，使镜中小圆圈对准地面点，踩紧脚架，若光学对中器的中心与地面点略有偏离，可转动脚螺旋，使光学对中器对准测站标志中心，此时圆水准器气泡偏离，伸缩三脚架腿，使圆水准器气泡居中，注意脚架尖位置不能移动。

4.精确对中和整平松开照准部制动螺旋，转动照准部，使水准管平行于任意一对脚螺旋的连线，两手同时反向转动这对脚螺旋，使气泡居中；将照准部旋转90˚，转动第三只脚螺旋，使气泡居中。

以上步骤反复1～2次，使照准部转到任何位置时水准管气泡的偏离不超过1格为止。

此时若光学对中器的中心与地面点又有偏离，稍松连接螺旋，在架头上平移仪器，使光学对中器的中心准确对准测站点，最后旋紧连接螺旋。

锤球对中误差在3mm以内，光学对中器对中误差在1mm以内。

对中和整平一般需要几次循环过程，直至对中和整平均满足要求为止。

实验三经纬仪的认识与使用一、目的和要求（1）了解DJ6经纬仪的基本构造及各操作部件的名称和作用（2）练习DJ6经纬仪的对中、整平、瞄准与读数的方法，并掌握基本操作要领。

（3）要求对中误差小于3mm，整平误差小于一格。

二、仪器和工具每组借用：DJ6经纬仪1台，铁钉1根，斧1把，伞1把。

三、实验内容（1）认识DJ6经纬仪的构造和各操作部件的名称、作用和操作方法。

（2）练习经纬仪的安置、对中、调平。

（3）练习用望远镜来瞄准目标和用十字丝交点来精确照准目标。

（4）练习水平读盘的读数方法。

（5）初步练习水平角的计算方法。

四、实验方法与步骤1．安置经纬仪（1）在选定位置安置仪器前，认清、牢记经纬仪在仪器箱内安放的位置，以便实习完后仪器能按原样装箱。

（2）在地面上打木桩，桩顶钉一小钉或画十字作为测站点。

（3）松开三脚架，安置于测站上，高度应适中，架头大致水平，三脚架中心大致处于测站点正上方。

（4）取出经纬仪，置于架头上，一手紧握经纬仪支架，一只手将三脚架连接螺旋旋入经纬仪基座底部中心螺孔并拧紧。

2．认识经纬仪各操作部件的名称和作用（图1）1—望远镜制动螺旋；2—望远镜物镜；3—望远镜微动螺旋；4—水平制动螺旋；5—水平微动螺旋；6—脚螺旋；7—竖盘水准观察镜；8—竖盘水准管；9—瞄准器；10—物镜调焦环；11—望远镜目镜；12—度盘读数镜；13—竖盘水准管微动螺旋；14—光学对中器；15—圆水准器；16—基座；17—竖直度盘；18—度盘照明镜；19—管水准器；20—水平度盘位置变换轮；21—基座底板图1 DJ6光学经纬仪（1）照准部：由望远镜、竖盘、制动和微动螺旋、管水准器、读数显微镜与横轴等部分组成。

（2）度盘：由水平度盘、竖直度盘、度盘变换手轮或复测手柄组成。

（3）基座：由连接板、圆水准器和三个脚螺旋组成。

3．认识经纬仪的几个主要轴线及其相互关系（1）视准轴：望远镜的物镜光心与十字丝交点的连线。

视准轴应垂直于横轴。

经纬仪的认识与使用实验报告篇一：实验二经纬仪的认识与使用实验二经纬仪的认识与使用1．目的（1）了解DJ6光学经纬仪的基本结构及主要部件的名称和作用。

（2）掌握经纬仪基本操作和读数方法。

2．组织每组8一10人。

每组每位同学完成经纬仪的整平、对中、瞄准、读数工作各一次。

3．学时课内2学时4．仪器及用具每组DJ6光学经纬仪1台、花杆2个。

5．实验步骤提要整平、对中经纬仪——瞄准测钎——读水平度盘。

5）学会DJ6光学经纬仪的读数方法。

读数记录于“读数记录表”中。

6）练习配置水平度盘的方法。

7．实验记录及上交资料: 每人交1份实验报告。

实验三测回观测法测水平角1．目的1）掌握水平角观测原理，经纬仪的构造及度盘读数。

2）掌握测回法测水平角的方法。

2．组织每组4－5人，每人用测回法完成一个水平角的观测任务。

3．学时课内2学时4．仪器及用具：每组DJ6光学经纬仪1台、花杆2个、记录板1个。

5．实验步骤提要1）度盘配置：设共测n（n＝4或5）个测回，则第i个测回的度盘位置为略大于（i-1）×180°/n。

2）一测回观测：（1）盘左：瞄准左目标A，进行读数记a1；顺时针方向转动照准部，瞄准右目标B，进行读数记b1；计算上半测回角值β左= b1- a1。

（2）盘右：瞄准右目标B，进行读数记b2；逆时针方向转动照准部，瞄准左目标A，进行读数记a2；计算下半测回角值β右= b2- a2。

左-β右）/2。

（3）检查上、下半测回角值互差是否超限。

计算一测回角值β=（β3)测站观测完毕后，当即检查各测回角值互差是否超限，计算平均角值。

6.注意事项1) 瞄准目标时，尽可能瞄准其底部，以减少目标倾斜引起的误差。

2) 同一测回观测时，切勿转动度盘变换手轮，以免发生错误。

3）观测过程中若发现气泡偏移超过一格时，应重新整平重测该测回。

4）计算半测回角值时，当左目标读数a大于右目标读数b时，则应加360°。

5）限差要求为：对中误差小于3㎜；上、下半测回角值互差不超过±40"，超限重测该测回；各测回角值互差不超过±24"，超限重测该测站。

《测量学》开放实验任务书实验五：电子经纬仪的认识和使用一、目的与要求1.了解经纬仪的基本构造、各主要部件的功能；2.掌握电子经纬仪正确的开机操作步骤、显示屏各符号的含义；3.掌握经纬仪对中、整平、照准和读数的方法；4.掌握水平角、竖直角的观测操作步骤。

二、计划与设备准备1.学时：2学时2.设备：苏一光DT205D电子经纬仪1台三角架1副记录板1块仪器说明书1本三、实验方法与步骤（1）经纬仪的初步认识（a）熟悉仪器的基本构造、各主要部件的名称和功能；（b）认识电子经纬仪显示屏各符号的含义，练习仪器的开机步骤：电源开关、设置竖角零指标。

（2）仪器对中（垂球对中、光学对中）和整平（粗平、精平）练习在地面上选择坚固平坦的区域，用记号笔在地面上画“十字”符号，十字线交点作为测站中心点。

（a）垂球对中（对中误差要求小于3mm）：粗对中和粗平先将三脚架安置在测站点上，三角架头面大致水平，用垂球粗略对中后，踩紧三脚架，然后用连接螺旋将仪器固定在三脚架上。

精对中若偏离测站点较多时，将三脚架平行移动；若偏离较少，可将连接螺旋松开，在架头上移动仪器使垂球尖准确对准测站中心点，再将连接螺旋旋紧。

精平使照准部水准管与任意两个脚螺旋连线平行，两手以相反方向同时旋转两个脚螺旋，使水准管气泡居中（气泡移动方向与左手大拇指移动方向一致）。

再将照准部旋转90°，调节第三个脚螺旋使水准管气泡居中。

反复以上操作，至气泡在任何方向居中；反复精对中和精平如有必要，重复上述“精对中”、“精平”两步骤，直至仪器做到“既对中又水平”。

（b）光学对中（对中误差要求小于1mm）：改用光学对中器代替垂球，按照“垂球对中”的步骤进行光学对中练习。

（3）瞄准目标练习：松开照准部和望远镜的制动螺旋，用瞄准器粗略瞄准目标，拧紧制动螺旋。

调节目镜对光螺旋，看清十字丝，再转动物镜对光螺旋，使目标影像清晰，转动水平微动和竖直微动螺旋，用十字丝精确瞄准目标，并消除视差。

一、实习目的与要求本次实习旨在通过实际操作，使学生了解和掌握DJ6型光学经纬仪的基本构造、工作原理和操作方法，提高学生对水平角、高程测量的实际操作能力。

实习要求如下：1. 熟悉DJ6型光学经纬仪各主要部件的名称和作用。

2. 掌握经纬仪的对中、整平、瞄准和读数方法。

3. 完成水平角、高程测量的基本操作，并确保对中误差小于3mm，整平误差小于一格。

4. 学会使用测回法观测水平角，上、下半测回角值互差不超过40。

二、实习时间与地点实习时间：2023年11月20日实习地点：南京工业大学虹桥校区操场三、实习内容1. 经纬仪的构造与原理DJ6型光学经纬仪主要由望远镜、水平度盘、竖轴、照准器、三脚架等部件组成。

望远镜用于观测目标，水平度盘用于读取水平角度数，竖轴用于连接望远镜和水平度盘，照准器用于瞄准目标，三脚架用于支撑仪器。

DJ6型光学经纬仪的工作原理是利用望远镜和水平度盘来测量水平角度数。

当望远镜瞄准目标时，水平度盘上的读数即为该目标的水平角度数。

2. 对中与整平对中的目的是使仪器的中心与测站点（标志中心）处于同一铅垂线上。

整平的目的是使仪器的水平度盘处于水平状态。

对中操作步骤如下：（1）将三脚架打开，抽出架腿，并旋紧架腿的固定螺旋。

（2）将三个架腿安置在以测站为中心的等边三角形的角顶上。

（3）调整三脚架的高度，使架头平面约略水平，且中心与地面点约略在同一铅垂线上。

整平操作步骤如下：（1）调整仪器水平度盘上的水平气泡，使其位于中心。

（2）旋转仪器，使水平度盘上的水平气泡位于中心。

3. 瞄准与读数瞄准操作步骤如下：（1）旋转望远镜，使望远镜大致对准目标。

（2）通过望远镜观察目标，调整望远镜的物镜和目镜，使目标清晰。

读数操作步骤如下：（1）观察水平度盘上的刻度，读取目标的角度数。

（2）记录读数。

4. 水平角测量水平角测量的基本操作步骤如下：（1）选择测站，并安置经纬仪。

（2）对中和整平仪器。

（3）瞄准目标，读取水平角度数。

dj6光学经纬仪的认识与使用实验报告(一)介绍DJ6光学经纬仪是一种测量地球表面上某一点的地理坐标的仪器，适用于各种测量工作，并可精确地求出该点的地理坐标。

原理DJ6光学经纬仪主要由望远镜、经纬仪、三角支架、刻度盘等部件组成。

根据測站及望车点之间的距离，以及两点间的角度测量，來计算出该点的坐标。

使用方法1.确认仪器完好无损。

2.放置三角支架並將经纬仪黏着于上面。

3.将三角支架与望远镜放置在测量区域并确保水平。

4.通过刻度盘调整望远镜的方向及倾斜角度。

5.通过望远镜观测杆塔、三角高架或其他地标来测量点的经纬度。

实验结果我们在实验过程中，使用DJ6光学经纬仪测量了一处点的经纬度坐标，并与GPS测量结果进行了对比。

实验表明，DJ6光学经纬仪的精度和稳定性均非常出色，且效果与GPS相当。

总结DJ6光学经纬仪是一种非常可靠的测量工具，可用于各类测量工作，特别是在地理环境较为恶劣的情况下，更能体现其优越性和实用性。

我们应该认真掌握其使用方法，以便在我们的实际工作中更好地应用它。

使用注意事项1.在使用DJ6光学经纬仪之前，务必校准仪器，确保准确性。

2.架设三角架时，要注意仪器的稳定性和水平度。

3.望远镜的调整应在充足的光线下进行，以获得更好的观测效果。

4.在使用中应避免仪器受到震动和强烈的风力影响。

5.镜头和刻度盘的表面应保持清洁，避免影响观测效果。

结论DJ6光学经纬仪是一种极其实用且精确的测量工具。

在远程地区、恶劣天气条件下，使用光学经纬仪可以获得更准确的地理坐标，也可以避免因GPS信号不稳定而导致信息不准确的问题。

我们应该在实际工作中积极推广使用DJ6光学经纬仪来提高我们的工作效率和准确性。

试验四DJ6光学经纬仪的认识和使⽤-深圳⼤学⼟⽊⼯程教学试验中⼼《⼯程测量》课程实验报告课程编号：0900750001-5实验编号： 4实验内容：电⼦经纬仪的认识和使⽤选课班级：____________________________ 组别：No._________________________ 组长：___________ 学号：______________ 组员：___________ 学号：______________ ___________ _________________________ _________________________ _________________________ ______________ 报告⽇期：________年_________⽉________⽇深圳⼤学⼟⽊⼯程学院《⼯程测量》实验任务书实验四：电⼦经纬仪的认识与使⽤⼀、⽬的与要求1.掌握电⼦经纬仪的基本构造及功能、各螺旋的名称及作⽤、显⽰屏各符号的含义；2.掌握电⼦经纬仪正确的开机操作步骤；3.掌握经纬仪对中、整平、照准和读数的⽅法；4.掌握⽔平⾓、竖直⾓的观测⽅法及操作步骤。

⼆、计划与设备准备1.实验学时：2学时2.主要设备：电⼦经纬仪1台三⾓架1副记录板1块遮阳伞1把三、实验⽅法与步骤（⼀）电⼦经纬仪的初步认识1. 仪器的基本构造、各主要部件的名称和功能、显⽰屏各符号的含义；2. 练习仪器的开机步骤：电源开关、各部件、显⽰屏按键的操作。

（⼆）仪器对中和整平练习在地⾯上选择坚固平坦的区域，⽤记号笔在地⾯上画“⼗字”符号，⼗字线交点作为测站中⼼点。

1. 光学对中（对中误差≤ 1mm）。

⼀般分以下两步进⾏：a）粗对中——先将三脚架安置在测站中⼼点上⽅，并使三脚架头⼤致⽔平，安置仪器。

双⼿轻握三脚架，眼睛同时观察光学对中器并缓慢地平移三脚架，使脚架中⼼准确对准测站中⼼点，然后将三⾓架脚尖轻轻踩⼊⼟中固定；b）精对中——稍微松开连接螺旋，移动基座，使仪器中⼼精确对准测站中⼼点，再拧紧连接螺旋。

任务4 DJ6光学经纬仪的认识与使用一、目的与要求1．了解DJ6光学经纬仪各主要构件的名称和作用。

2．练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。

3．要求对中误差小于3mm，整平误差小于一格。

二、计划与仪器工具1．实训课时安排2学时，实训小组由4人组成。

2．实训设备为DJ6光学经纬仪1台。

3．在实验场地每组打一木桩，桩顶钉一小钉或划十字为测站点，周围布置一个目标点供瞄准，读数用。

4．认识经纬仪的构造，熟悉经纬仪的操作，经老师检查操作过程后，每人上交一份实验报告。

三、方法与步骤1．经纬仪的安置⑴松开三脚架，安置于测站点上。

高度适中，架头大致水平。

踩紧三脚架。

⑵打开仪器箱，双手握住仪器支架，将仪器取出至于架头上，一手握支架，一手拧紧连接螺栓。

2．经纬仪的使用⑴对中、整平方法一：对中稍松开连接螺栓，两手扶基座，在架头上平移仪器，从光学对中器中观察，直到测站点移至光学对中器的刻画圈内为止（对中误差小于3m m），再拧紧连接螺栓，若误差过大，可重新移动三脚架，直到符合要求为止。

整平转动照准部，使水准管平行于任意一对脚螺旋，相对旋转这对脚螺旋，使水准管气泡居中；将照准部绕竖轴转动90度，旋转第三只脚螺旋，仍使气泡居中，再旋转90度，检查气泡误差，直到小于分划线的一格为止。

脚螺旋整平会影响到仪器的对中，因此要检查对中的结果，如果测站点发生了偏离，则重复以上的对中、整平的步骤。

直到对中、整平误差都符合要求为止。

方法二：对中观察光学对中器，同时转动脚螺旋，使测站点移至刻画圈内（对中误差小于3mm），至符合要求为止。

整平转动照准部，使水准管平行于三脚架的其中一只脚架1，观察水准管气泡的位置，通过脚架1的伸缩，使气泡尽量居中，转动照准部，依次使水准管平行脚架2，脚架3，同样通过脚架的伸缩，使水准管气泡在相应位置上尽可能的居中。

然后再通过脚螺旋整平经纬仪，步骤同方法一。

直到整平的误差符合要求为止。

整平结束后，检查对中结果，此方法对对中的影响不大，一般可一次完成对中整平。

一、实习目的本次实训旨在通过实际操作，使学生熟练掌握经纬仪的基本构造、工作原理和操作方法，提高学生在实际工程测量中的操作技能和测量精度，为后续的测量工作打下坚实基础。

二、实习时间与地点实习时间：2023年X月X日至2023年X月X日实习地点：XX大学测量实训基地三、实习仪器与工具1. 经纬仪：DJ6光学经纬仪2. 三脚架3. 水准尺4. 标记桩5. 钢尺6. 绘图板及绘图工具四、实习内容1. 经纬仪的基本构造及工作原理2. 经纬仪的架设与对中整平3. 经纬仪的对光与瞄准4. 经纬仪的精平与读数5. 经纬仪在实际测量中的应用五、实习过程1. 经纬仪的基本构造及工作原理实习开始前，我们先学习了经纬仪的基本构造和工作原理。

经纬仪主要由望远镜、水平轴、垂直轴、度盘、制动螺旋、微动螺旋等部件组成。

望远镜用于观测目标，水平轴和垂直轴用于确定测量方向，度盘用于记录角度值，制动螺旋和微动螺旋用于调节望远镜的转动。

2. 经纬仪的架设与对中整平在老师的指导下，我们学习了经纬仪的架设方法。

首先，将三脚架放置在适当的位置，并调整其高度；然后，将经纬仪放置在三脚架上，拧紧连接螺栓；接着，调整仪器底座，使其水平；最后，通过调整脚螺旋，使仪器中心与测量点重合。

3. 经纬仪的对光与瞄准在对中整平完成后，我们进行了对光操作。

首先，打开望远镜，调整目镜，使十字丝清晰；然后，旋转望远镜，使水平轴和垂直轴上的刻度线与水平面和铅垂线重合；最后，调整对光螺旋，使十字丝与目标清晰对准。

4. 经纬仪的精平与读数在瞄准目标后，我们进行了精平操作。

首先，旋转水平制动螺旋，使望远镜水平转动；然后，通过微动螺旋，使十字丝与目标重合；最后，读取度盘上的角度值。

5. 经纬仪在实际测量中的应用在掌握经纬仪的基本操作后，我们进行了实际测量。

首先，确定测量路线，并标出测量点；然后，按照测量要求，使用经纬仪测量各点的坐标；最后，根据测量结果，绘制地形图。

六、实习心得通过本次实训，我深刻认识到经纬仪在工程测量中的重要性。

实验一 DJ6光学经纬仪的认识及使用1. 目的1）认识DJ6光学经纬仪的基本结构及主要部件的名称和作用。

2）掌握DJ6光学经纬仪的基本操作和读数方法。

2. 组织每组2人。

3. 学时课内2学时。

4. 仪器及用具每组借DJ6光学经纬仪1台。

5. 实验步骤提要1）认识DJ6光学经纬仪的各操作部件，掌握使用方法。

2）学会用脚螺旋及水准管整平仪器。

3）在一个指定点上，练习用光学对中器对中、整平经纬仪的方法。

4）练习用望远镜精确瞄准目标。

掌握正确调焦方法，消除视差。

5）学会DJ6光学经纬仪的读数方法。

读数记录于“读数记录表”中。

6）练习配置水平度盘的方法。

6．注意事项1）实验课前要认真阅读《数字测图原理与方法》教材中有关内容。

2）将经纬仪由箱中取出并安放到三脚架上时，必须是一只手拿住经纬仪的一个支架，另一只手托住基座的底部，并立即旋紧中心连接螺旋，严防仪器从脚架上掉下摔坏。

3）安置经纬仪时，应使三脚架架头大致水平，以便能较快地完成对中、整平操作。

4）操作仪器时，应用力均匀。

转动照准部或望远镜，要先松开制动螺旋，切不可强行转动仪器。

旋紧制动螺旋时用力要适度，不宜过紧。

微动螺旋、脚螺旋均有一定调节范围，宜使用中间部分。

5）在三脚架架头上移动经纬仪完成对中后，要立即旋紧中心连接螺旋。

6）使用带分微尺读数装置的DJ6光学经纬仪，读数时应估读到0.1′，即6″，故读数的秒值部分应是6″的整倍数。

7．上交资料上交水平度盘读数记录表实验二方向法观测水平角1.目的掌握用DJ6光学经纬仪按方向观测法测水平角的方法及记录、计算方法，了解各项限差。

2.组织每组2人。

在一个测站上，一人观测一人记录。

3.学时数课内2学时，课外2学时。

4.仪器及用具每组借J6经纬仪l台，记录板1块，测伞1把。

5.实验步骤提要在一个测站上对4个目标作两测回的方向法观测。

1）一测回操作顺序为：上半测回，盘左，零方向水平度盘读数应配置在比0°稍大的读数处，从零方向开始，顺时针依次照准各目标，读数，归零并计算归零差。
