HT-110B-10E版

宏泰H T B说明书集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]HT-110B-6固定点防盗电话联网报警系统公司通过ISO90001国际质量管理体系认证公司产品通过公安部安全与警用电子产品质量检测中心质量认证使用说明书使用本报警器前请详细阅读此说明书一、概述：HT-110B-6固定点防盗电话联网报警系统，采用微电脑芯片技术，智能化程度高，可靠性能好。

系统由报警主机、无（有）线红外探测器、无线门磁、无线遥控等组成。

还可选配其它探测传感器。

系统利用邮电市话、移动电话和传呼网络传递报警信息，操作简便。

是智能家居安全防范精品。

二、报警工作原理：在监控区域安装好无（有）线红外探测器、无线门磁，将报警主机与电话外线联接，设定接警电话、手机或呼机号码，预先自录报警语音。

当报警器处于“布防”状态时，若盗贼闯入监控场所，报警器立即报警并自动拨打预先设定的电话、手机或传呼机，发出报警信息。

接警电话里先听到用户预录的报警语音，说明报警地点，随后转入报警现场监听，有利接警人及时掌握现场情况，作出反应。

“紧急报警”功能可应付抢劫等突发事件。

三、功能特点：1、八个无线防区，两个有线防区，电话号码键盘输入，可存贮1-7组26位电话、手机、传呼机号码。

2、自录报警语音，可重放录音效果，报警时向接警人播出报警语音。

之后主机自动转入现场监听。

有利接警人掌握现场情况，作出反应。

3、电话外线防剪报警：一旦电话外线被剪断或短路，本机每60秒响“嘀”一声提示音，表示线路故障（须通过电话线检测开关设置）。

4、无线探测器、遥控器、门磁与主机之间采用学习式自动对码，增配探测器、遥控器更加方便快捷。

5、布防1（外出布防），布防2（留守布防）两种布防方式，方便留守（主人在家或值班）人员的布/撤防选择。

6、通过遥控器控制主机“布防”、“撤防”、“紧急报警”。

7、具有优先报警功能：当电话占线时，优先拨打报警电话。

8、全新的人性化操作方法：所有功能设置为一键式快捷选择，无需记忆繁琐的操作说明，一看就会9、配备微功耗无线红外探测器、无线门磁，实现全方位监控报警。

HT-110B-6（A2 版）语音导航PSTN联网防盗报警系统使用说明书编程项目及其代码一、概述：HT-110B-6（A2版）语音导航电话联网防盗报警系统，吸取当前安防领域的先进技术，采用美国进口原装芯片、微电脑控制技术，智能化程度高，可靠性好、抗干扰能力强。

该系统由主机、无（有）线门磁、无（有）线红外探测器及无线遥控器等组成，适用于家用及商用等安全技术防范。

可单家独户使用也可与目前广泛使用的安定宝（Con tact ID通讯格式）报警中心台联网,组成一套先进的全方位科学技术安全防范网络。

一旦发生警情，自动通过市话网络拨打用户设定的电话、手机，同时向接警中心上传信息。

可监听现场动态，结合中心软件用户信息，及时启动处警预案作出快速处理。

二、功能特点：1、主机8个防区LED显示、语音导航、一机多用、防区旁路、学习式对码、多方式布/撤防、现场监听/喊话• 8个无线防区，兼容2个有线防区。

LED显示防区信息。

•布/撤防、报警语音提示，真人发音，更具人性化。

•编程设置语音导航，无须说明书也能操作，方便实用。

•存储8组电话号码（最多26位），可兼容C.ID中心台通讯协议（选购）。

•可设置零话费布/撤防上报接警中心，节省费用。

•外出布防、在家布防两种布防模式。

•自由设置延时、报警音量及报警声响时间。

•可现场喊话、远程监听现场动态。

•具有迎宾、门铃功能，一机多用。

•具有防区旁路功能。

•可设置多种拨号方式，适应不同地区的电话线路。

•可设置关闭遥控器撤防功能，杜绝复制遥控器非法撤防，系统更加安全。

1•可设置紧急防区、无声防区、周界防区等防区属性。

•电话外线防剪、防短路报警。

•自动抢线、优先拨号，杜绝漏报。

•无线遥控、无线密码键盘、本机密码键盘、异地电话等多种布 •学习式自动对码，遥控器、探测器增配方便快捷。

•可外接警号，增强报警威慑力。

•布/撤防提示音警号输出，扩大提示音响度。

•可开启或关闭有线防区接口。

•具有自检功能：定时巡检探测器脱机（升级版） 、欠压等信息。

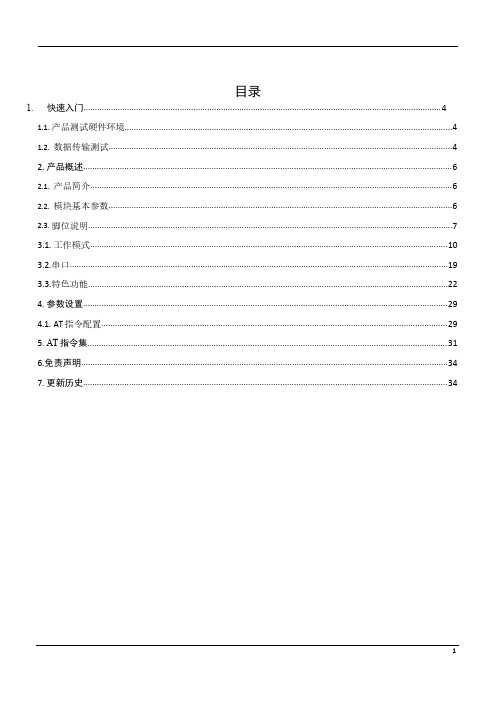

目录1.快速入门 (4)1.1.产品测试硬件环境 (4)1.2.数据传输测试 (4)2.产品概述 (6)2.1.产品简介 (6)2.2.模块基本参数 (6)2.3.脚位说明 (7)3.1.工作模式 (10)3.2.串口 (19)3.3.特色功能 (22)4.参数设置 (29)4.1.AT指令配置 (29)5.AT指令集 (31)6.免责声明 (34)7.更新历史 (34)1.快速入门E106-G03是为实现串口设备与网络服务器，通过GPRS网络相互传输数据而开发的产品，通过简单的AT 指令进行设置，即可轻松使用本产品实现串口到网络的双向数据透明传输，FTP远程升级，GPS定位。

本章是针对E106-G03产品的快速入门介绍，建议新用户仔细阅读本章并按照指示操作一遍，以对模块产品有一个系统的认识。

熟悉此类产品用户可跳过本章节。

针对特定的细节和说明，请参考后续章节。

本章主要测试E106-G03的网络透传功能，即实现串口端与TCP Server端的数据透传。

1.1.产品测试硬件环境1.1.1.硬件准备本章测试基于E106-G03-EVK的评估套件进行的，如果您已购买，会有如下配件：图1配件测试数据流拓扑图：图2测试数据流拓扑图在测试之前，请按如下图示，进行硬件连接。

电脑串口连接到E106-G03的评估板的串口1上，有些电脑可能没有硬件串口，可以USB转RS232线进行连接。

具体连接方式参考下面的硬件连接示意图，或者使用USB 线直接接到测试底板的USB口，在跳线处选择相应的连线即可。

1.2.数据传输测试1.2.1.模块的初始参数表1测试初始参数工作模式网络数据透传服务器地址服务器端口2317串口参数115200,8,1,None心跳包使能，1.向E106-G03测试底板卡槽内放置SIM卡，用上述的连接方式连接到电脑串口。

打开设置软件，首先选择RS232的串口号、波特率等参数，并打开串口，如下图。

注：GM3P不支持电信的SIM卡注：以WIN7系统为例，串口号可在“控制面板→设备管理器→端口”中查询。

HT-110B （6.1EB 版）固定点联网防盗报警系统使用说明书编程项目及其代码功能设置快速操作注：所有功能设置须在“编程”开关打开的状态下进行，设置完毕须关闭“编程”开关。

1.设置振铃次数（遥控布/撤防）：（见9 页）→→2.设置普通接警：（见9页）→→注：以此类推设置第3-5组接警。

3、设置进入延时、退出延时时间：（见9页）4、设置第1组定时布、撤防时间：（见10页）→5、设置第2组定时布、撤防时间：（见10页）→6.设置当前时间（24小时制）及时钟自动校准功能：（见10页）→7.设置日期及星期（年、月、日、星期每项2位数，一位数前面补0）：（见10页）→8、异地布/撤防密码设置：（见10页）9、探测器与主机对码：（见11页）→→→10、清除所有无线防区码：（见11页）11、遥控器与主机对码：（见11页）12、无线防区数量的开通：（见11页）13.无线防区开启/关闭：（见11页）14、防区报警类型设置（每次设置输入防区最多8个，多于8个须重复操作）：（见12页）15.设置所有防区为“盗警”：（见12页）16.电子沙盘的开启/关闭：（见14页）17、接警处理方法：（见16页）一、概述HT-110B（6.1EB版）固定点联网防盗报警系统，引进美国进口原装芯片，微电脑控制技术，是一款全中文智能操作界面，大屏幕液晶显示，带万年历功能的报警系统。

该系统防区可达256个，其中总线制有线防区采用485数据总线传输信号。

该系统由编程主机，无线/有线探测器，无线遥控器、无线门磁，脚挑开关等组成全方位防盗系统，可通过电信网络，拨打预设的报警或手机，实时传送报警信息，也可与安定宝（Contact ID通讯协议）及ADB2000报警中心台联网，组成电脑联网系统，报警时中心台显示电子地图、报警防区、时间等，便于及时处警。

二、主要功能特点★大屏幕中文液晶屏，24小时制时间显示，万年历功能，数据信息断电不丢失。

★8个有线防区，64个总线制有线防区（可扩展为255个防区），248个无线防区。

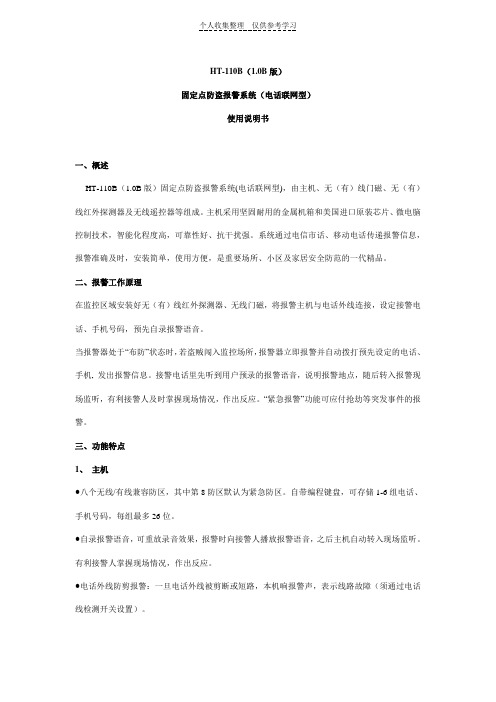

HT-110B（1.0B版）固定点防盗报警系统（电话联网型）使用说明书一、概述HT-110B（1.0B版）固定点防盗报警系统(电话联网型)，由主机、无（有）线门磁、无（有）线红外探测器及无线遥控器等组成。

主机采用坚固耐用的金属机箱和美国进口原装芯片、微电脑控制技术，智能化程度高，可靠性好、抗干扰强。

系统通过电信市话、移动电话传递报警信息，报警准确及时，安装简单，使用方便，是重要场所、小区及家居安全防范的一代精品。

二、报警工作原理在监控区域安装好无（有）线红外探测器、无线门磁，将报警主机与电话外线连接，设定接警电话、手机号码，预先自录报警语音。

当报警器处于“布防”状态时，若盗贼闯入监控场所，报警器立即报警并自动拨打预先设定的电话、手机, 发出报警信息。

接警电话里先听到用户预录的报警语音，说明报警地点，随后转入报警现场监听，有利接警人及时掌握现场情况，作出反应。

“紧急报警”功能可应付抢劫等突发事件的报警。

三、功能特点1、主机●八个无线/有线兼容防区，其中第8防区默认为紧急防区。

自带编程键盘，可存储1-6组电话、手机号码，每组最多26位。

●自录报警语音，可重放录音效果，报警时向接警人播放报警语音，之后主机自动转入现场监听。

有利接警人掌握现场情况，作出反应。

●电话外线防剪报警：一旦电话外线被剪断或短路，本机响报警声，表示线路故障（须通过电话线检测开关设置）。

①通过内线拨打外线电话设置方法：在输入需加拨的号码后按一下键再输入电话号码，例如：第一组电话设置为:储存9 22379620 储存1，即报警电话拨号时先拨9，停顿3秒后再拨22379620。

②通过外线电话转内线的设置方法：在输入电话号码后按一下键再输入分机号，例如:第一组电话设置为：储存22379620 801 储存1，即报警电话拨号时在拨完22379620后停顿3秒再拨801。

3、删除和修改电话号码(1)删除某组电话号码：按，即可删除第1组电话号码，以此类推，删除其它组电话号码。

HT-110B-6固定点防盗联网报警系统公司通过ISO90001国际质量管理体系认证公司产品通过公安部安全与警用电子产品质量检测中心质量认证使用说明书使用本报警器前请详细阅读此说明书一、概述：HT-110B-6固定点防盗联网报警系统，采用微电脑芯片技术，智能化程度高，可靠性能好。

系统由报警主机、无（有）线红外探测器、无线门磁、无线遥控等组成。

还可选配其它探测传感器。

系统利用邮电市话、移动和传呼网络传递报警信息，操作简便。

是智能家居安全防精品。

二、报警工作原理：在监控区域安装好无（有）线红外探测器、无线门磁，将报警主机与外线联接，设定接警、手机或呼机，预先自录报警语音。

当报警器处于“布防”状态时，若盗贼闯入监控场所，报警器立即报警并自动拨打预先设定的、手机或传呼机，发出报警信息。

接警里先听到用户预录的报警语音，说明报警地点，随后转入报警现场监听，有利接警人及时掌握现场情况，作出反应。

“紧急报警”功能可应付抢劫等突发事件。

三、功能特点：1、 八个无线防区，两个有线防区，键盘输入，可存贮1-7组26位、手机、传呼机。

2、 自录报警语音，可重放录音效果，报警时向接警人播出报警语音。

之后主机自动转入现场监听。

有利接警人掌握现场情况，作出反应。

3、 外线防剪报警：一旦外线被剪断或短路，本机每60秒响“嘀”一声提示音，表示线路故障（须通过线检测开关设置）。

4、 无线探测器、遥控器、门磁与主机之间采用学习式自动对码，增配探测器、遥控器更加方便快捷。

5、 布防1（外出布防），布防2（留守布防）两种布防方式，方便留守（主人在家或值班）人员的布/撤防选择。

6、 通过遥控器控制主机“布防”、“撤防”、“紧急报警”。

7、 具有优先报警功能：当占线时，优先拨打报警。

8、 全新的人性化操作方法：所有功能设置为一键式快捷选择，无需记忆繁琐的操作说明，一看就会9、 配备微功耗无线红外探测器、无线门磁，实现全方位监控报警。

信号数字编码，万户不干扰、串机。

WT110E说明书
电涡流传感器可广泛应用于大型旋转机械的轴向位移、轴的径向振动、胀差、偏心、鉴相器、摆度、轴转速的在线监测与故障诊断中。

如汽轮机组、水轮机组、压缩机、大型冷却泵、引风机、齿轮箱、磨煤机、鼓风机、水泵、风力发电机组等大型机械。

同时在材料鉴定、表面不平整度测量、金属板厚度测量、材料形变测量等应用领域也得到广泛应用。

技术参数
静态灵敏度：根据输出信号和对应量程而定
电源电压：1、+24Vdc（输出信号：1～5V、1～10V、4～20mA）
2、-24Vdc（输出信号：-2～-18V）
注：不同的输出方式，供电不同
输出信号：1～5V、1～10V、4～20mA、-2～-18V（可选）
输出方式：三线制（电源、信号、公共端）
分辨力：0.001mm
系统温漂：0.1%/℃
频率响应：0～10KHz(0.5dB)
输出纹波：电压输出lt；20mV；电流输出lt；30uA
工作功耗lt；10mA(不包括4-20mA电流输出)
电压输出：负载能力<10K
电流输出：负载能力<500Ω
使用温度前置器-30℃～+70℃、探头-40℃～+100℃、电缆-40℃～+150℃
重量：500g±3%
工作环境：无强磁场、无腐蚀性汽液体、无强振源
绝缘电阻：＞500MΩ
前置器安装
1、底板安装，51mm×51mm，采用四个M4×12GB29-76螺栓安装；
2、导轨安装，可以方便地安装在标准35mm导轨上。
