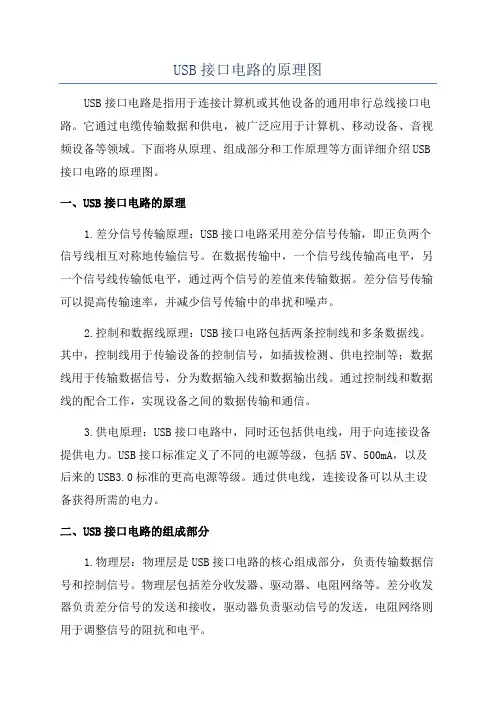

USB接口电路的原理图USB接口电路是指用于连接计算机或其他设备的通用串行总线接口电路。
它通过电缆传输数据和供电，被广泛应用于计算机、移动设备、音视频设备等领域。
下面将从原理、组成部分和工作原理等方面详细介绍USB 接口电路的原理图。
一、USB接口电路的原理1.差分信号传输原理：USB接口电路采用差分信号传输，即正负两个信号线相互对称地传输信号。
在数据传输中，一个信号线传输高电平，另一个信号线传输低电平，通过两个信号的差值来传输数据。
差分信号传输可以提高传输速率，并减少信号传输中的串扰和噪声。
2.控制和数据线原理：USB接口电路包括两条控制线和多条数据线。
其中，控制线用于传输设备的控制信号，如插拔检测、供电控制等；数据线用于传输数据信号，分为数据输入线和数据输出线。
通过控制线和数据线的配合工作，实现设备之间的数据传输和通信。
3.供电原理：USB接口电路中，同时还包括供电线，用于向连接设备提供电力。
USB接口标准定义了不同的电源等级，包括5V、500mA，以及后来的USB3.0标准的更高电源等级。
通过供电线，连接设备可以从主设备获得所需的电力。
二、USB接口电路的组成部分1.物理层：物理层是USB接口电路的核心组成部分，负责传输数据信号和控制信号。
物理层包括差分收发器、驱动器、电阻网络等。
差分收发器负责差分信号的发送和接收，驱动器负责驱动信号的发送，电阻网络则用于调整信号的阻抗和电平。
2.控制器：USB接口电路中的控制器负责解码和编码数据，以及管理数据传输和控制信号的交互。
控制器通常由一块芯片实现，其中包括USB协议引擎、缓冲区、时钟电路等。
3. 连接器：USB接口电路的连接器用于与设备或计算机进行物理连接，提供插拔功能。
连接器通常由多个引脚组成，包括供电引脚、数据引脚和接地引脚等。
USB接口标准定义了不同形状和尺寸的USB连接器，如USB Type-A、Micro-USB、USB Type-C等。

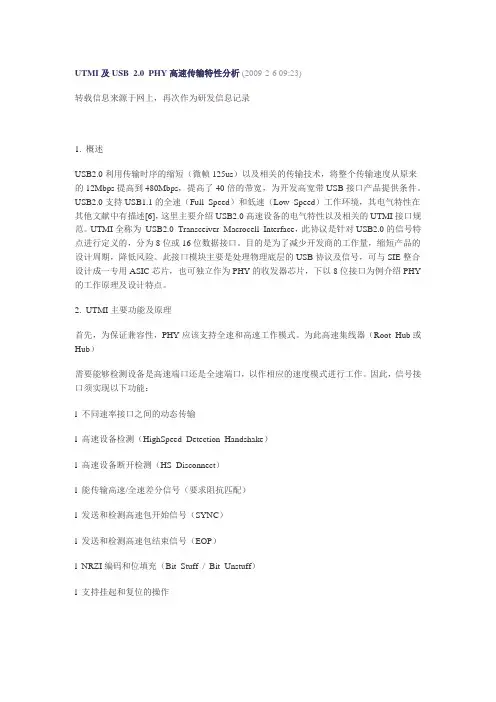

UTMI及USB 2.0 PHY高速传输特性分析(2009-2-6 09:23)转载信息来源于网上，再次作为研发信息记录1. 概述USB2.0利用传输时序的缩短（微帧125us）以及相关的传输技术，将整个传输速度从原来的12Mbps提高到480Mbps，提高了40倍的带宽，为开发高宽带USB接口产品提供条件。
USB2.0支持USB1.1的全速（Full Speed）和低速（Low Speed）工作环境，其电气特性在其他文献中有描述[6]，这里主要介绍USB2.0高速设备的电气特性以及相关的UTMI接口规范。
UTMI全称为USB2.0 Transceiver Macrocell Interface，此协议是针对USB2.0的信号特点进行定义的，分为8位或16位数据接口。
目的是为了减少开发商的工作量，缩短产品的设计周期，降低风险。
此接口模块主要是处理物理底层的USB协议及信号，可与SIE整合设计成一专用ASIC芯片，也可独立作为PHY的收发器芯片，下以8位接口为例介绍PHY 的工作原理及设计特点。
2. UTMI主要功能及原理首先，为保证兼容性，PHY应该支持全速和高速工作模式。
为此高速集线器（Root Hub或Hub）需要能够检测设备是高速端口还是全速端口，以作相应的速度模式进行工作。
因此，信号接口须实现以下功能：l 不同速率接口之间的动态传输l 高速设备检测（HighSpeed Detection Handshake）l 高速设备断开检测（HS_Disconnect）l 能传输高速/全速差分信号（要求阻抗匹配）l 发送和检测高速包开始信号（SYNC）l 发送和检测高速包结束信号（EOP）l NRZI编码和位填充（Bit Stuff / Bit Unstuff）l 支持挂起和复位的操作图1 USB2.0 PHY 功能模块描述框图图1描述了UTMI各个功能模块，其工作原理如下：PHY从其他转态（如上电、重启或挂起）转换成工作状态后，首先进行高速设备的连接检测（HS Detection Handshake）（后面再详细叙述），检测完毕后切换成相应的工作模式，然后等待主机和设备进行传输数据流。

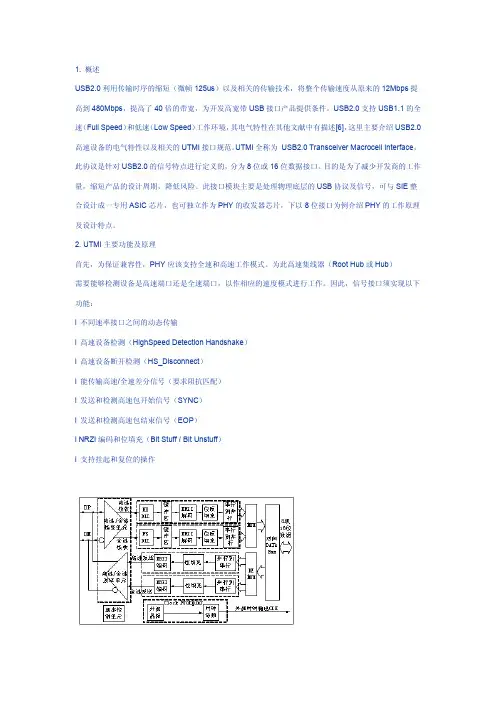

1. 概述USB2.0利用传输时序的缩短（微帧125us）以及相关的传输技术，将整个传输速度从原来的12Mbps提高到480Mbps，提高了40倍的带宽，为开发高宽带USB接口产品提供条件。
USB2.0支持USB1.1的全速（Full Speed）和低速（Low Speed）工作环境，其电气特性在其他文献中有描述[6]，这里主要介绍USB2.0高速设备的电气特性以及相关的UTMI接口规范。
UTMI全称为USB2.0 Transceiver Macrocell Interface，此协议是针对USB2.0的信号特点进行定义的，分为8位或16位数据接口。
目的是为了减少开发商的工作量，缩短产品的设计周期，降低风险。
此接口模块主要是处理物理底层的USB协议及信号，可与SIE整合设计成一专用ASIC芯片，也可独立作为PHY的收发器芯片，下以8位接口为例介绍PHY的工作原理及设计特点。
2. UTMI主要功能及原理首先，为保证兼容性，PHY应该支持全速和高速工作模式。
为此高速集线器（Root Hub或Hub）需要能够检测设备是高速端口还是全速端口，以作相应的速度模式进行工作。
因此，信号接口须实现以下功能：l 不同速率接口之间的动态传输l 高速设备检测（HighSpeed Detection Handshake）l 高速设备断开检测（HS_Disconnect）l 能传输高速/全速差分信号（要求阻抗匹配）l 发送和检测高速包开始信号（SYNC）l 发送和检测高速包结束信号（EOP）l NRZI编码和位填充（Bit Stuff / Bit Unstuff）l 支持挂起和复位的操作图1 USB2.0 PHY 功能模块描述框图图1描述了UTMI各个功能模块，其工作原理如下：PHY从其他转态（如上电、重启或挂起）转换成工作状态后，首先进行高速设备的连接检测（HS Detection Handshake）（后面再详细叙述），检测完毕后切换成相应的工作模式，然后等待主机和设备进行传输数据流。

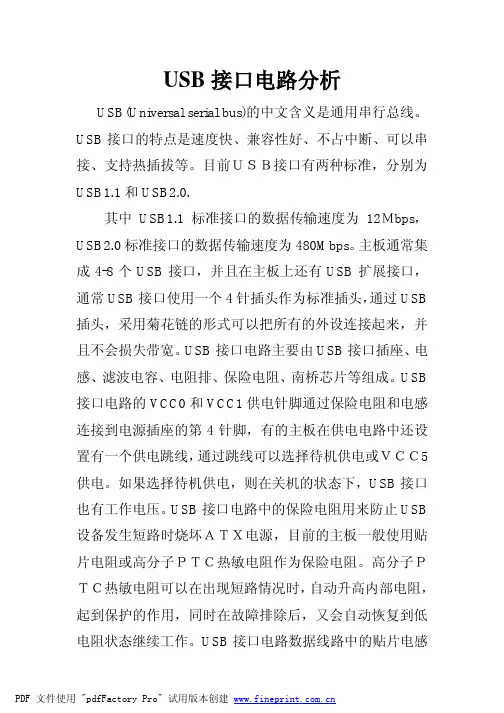

USB接口电路分析USB(Universal serial bus)的中文含义是通用串行总线。
USB接口的特点是速度快、兼容性好、不占中断、可以串接、支持热插拔等。
目前ＵＳＢ接口有两种标准，分别为USB1.1和USB2.0.其中USB1.1标准接口的数据传输速度为12Ｍbps，USB2.0标准接口的数据传输速度为480Mbps。
主板通常集成4-8个USB接口，并且在主板上还有USB扩展接口，通常USB接口使用一个4针插头作为标准插头，通过USB 插头，采用菊花链的形式可以把所有的外设连接起来，并且不会损失带宽。
USB接口电路主要由USB接口插座、电感、滤波电容、电阻排、保险电阻、南桥芯片等组成。
USB 接口电路的VCC0和VCC1供电针脚通过保险电阻和电感连接到电源插座的第4针脚，有的主板在供电电路中还设置有一个供电跳线，通过跳线可以选择待机供电或ＶＣＣ5供电。
如果选择待机供电，则在关机的状态下，USB接口也有工作电压。
USB接口电路中的保险电阻用来防止USB 设备发生短路时烧坏ＡＴＸ电源，目前的主板一般使用贴片电阻或高分子ＰＴＣ热敏电阻作为保险电阻。
高分子ＰＴＣ热敏电阻可以在出现短路情况时，自动升高内部电阻，起到保护的作用，同时在故障排除后，又会自动恢复到低电阻状态继续工作。
USB接口电路数据线路中的贴片电感和电阻排的作用是：在数据传输时起到缓冲的作用（抗干扰）。
这个电阻排通常采用阻值为22欧或33欧的电阻。
而数据线路中连接的电容排和电阻排起滤波的作用，可改善数据传输质量，电容排的容量一般为47ＰＦ，有的为100ＰＦ。
USB接口的工作原理是：当电脑主机的USB接口接入USB设备时，通过USB接口的5Ｖ供电为ＵＤＢ设备供电，设备得到供电后，内部电路开始工作，并向＋ＤＡＴＡ针输出高电平信号（—ＤＡＴＡ为低电平）。
同时主板南桥芯片中的USB模块会不停的检测ＵＳＢ接口的＋—ＤＡＴＥ的电压。
当南桥芯片中的USB模块检测到信号后，就认为USB设备准备好，并向USB设备发送准备好信号。
