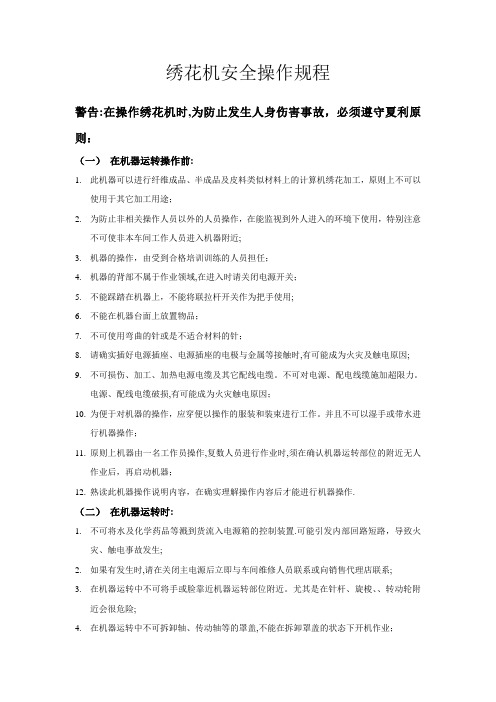

绣花机安全操作规程警告:在操作绣花机时,为防止发生人身伤害事故,必须遵守夏利原则:(一)在机器运转操作前:1.此机器可以进行纤维成品、半成品及皮料类似材料上的计算机绣花加工,原则上不可以使用于其它加工用途;2.为防止非相关操作人员以外的人员操作,在能监视到外人进入的环境下使用,特别注意不可使非本车间工作人员进入机器附近;3.机器的操作,由受到合格培训训练的人员担任;4.机器的背部不属于作业领域,在进入时请关闭电源开关;5.不能踩踏在机器上,不能将联拉杆开关作为把手使用;6.不能在机器台面上放置物品;7.不可使用弯曲的针或是不适合材料的针;8.请确实插好电源插座、电源插座的电极与金属等接触时,有可能成为火灾及触电原因;9.不可损伤、加工、加热电源电缆及其它配线电缆。
不可对电源、配电线缆施加超限力。
电源、配线电缆破损,有可能成为火灾触电原因;10.为便于对机器的操作,应穿便以操作的服装和装束进行工作。
并且不可以湿手或带水进行机器操作;11.原则上机器由一名工作员操作,复数人员进行作业时,须在确认机器运转部位的附近无人作业后,再启动机器;12.熟读此机器操作说明内容,在确实理解操作内容后才能进行机器操作.(二)在机器运转时:1.不可将水及化学药品等溅到货流入电源箱的控制装置.可能引发内部回路短路,导致火灾、触电事故发生;2.如果有发生时,请在关闭主电源后立即与车间维修人员联系或向销售代理店联系;3.在机器运转中不可将手或脸靠近机器运转部位附近。
尤其是在针杆、旋梭、、转动轮附近会很危险;4.在机器运转中不可拆卸轴、传动轴等的罩盖,不能在拆卸罩盖的状态下开机作业;5.作业终了后请关闭主电源(在关闭主电源前先关闭机器电源开关)。
(三)在调整机器时:1.在开启店里关联的各开关箱时,须先关闭主电源。
并且在关闭主电源前,须先关闭机器的电源开关;2.在穿线、检查电脑绣花加工的情况时,必须停机;3.在手转动电脑绣花机主轴时,需先关闭电源开关。

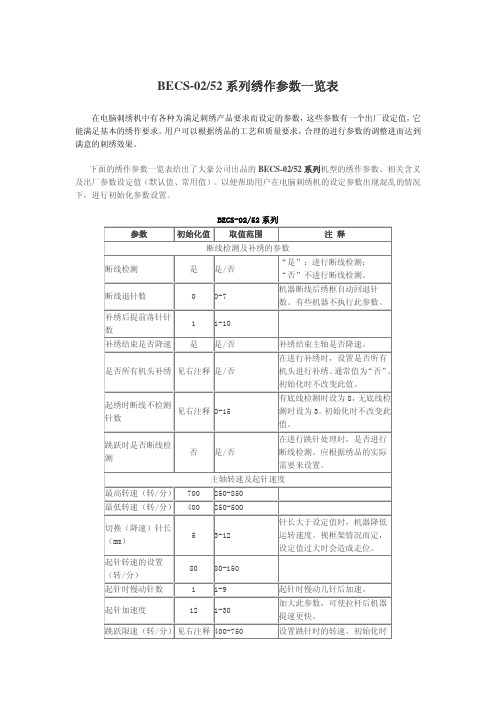

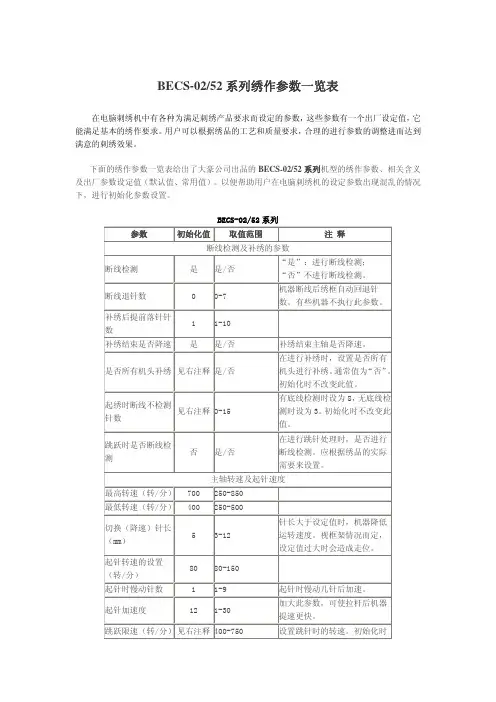

BECS-02/52系列绣作参数一览表在电脑刺绣机中有各种为满足刺绣产品要求而设定的参数,这些参数有一个出厂设定值,它能满足基本的绣作要求。
用户可以根据绣品的工艺和质量要求,合理的进行参数的调整进而达到满意的刺绣效果。
下面的绣作参数一览表给出了大豪公司出品的BECS-02/52系列机型的绣作参数、相关含义及出厂参数设定值(默认值、常用值)。
以便帮助用户在电脑刺绣机的设定参数出现混乱的情况下,进行初始化参数设置。
BECS-02/52系列参数初始化值取值范围注 释断线检测及补绣的参数断线检测是是/否“是”:进行断线检测;“否”不进行断线检测。
断线退针数00-7机器断线后绣框自动回退针数。
有些机器不执行此参数。
补绣后提前落针针数1 1-10补绣结束是否降速是是/否补绣结束主轴是否降速。
是否所有机头补绣见右注释是/否在进行补绣时,设置是否所有机头进行补绣。
通常值为“否”。
初始化时不改变此值。
起绣时断线不检测针数见右注释0-15有底线检测时设为8,无底线检测时设为3。
初始化时不改变此值。
跳跃时是否断线检测否是/否在进行跳针处理时,是否进行断线检测。
应根据绣品的实际需要来设置。
主轴转速及起针速度最高转速(转/分)700250-850最低转速(转/分)400250-500切换(降速)针长(mm)53-12针长大于设定值时,机器降低运转速度。
视框架情况而定,设定值过大时会造成走位。
起针转速的设置(转/分)8080-150起针时慢动针数11-9起针时慢动几针后加速。
起针加速度121-30加大此参数,可使拉杆后机器提速更快。
跳跃限速(转/分)见右注释400-750设置跳针时的转速。
初始化时不改变此值。
参数初始化值取值范围注 释绳索刺绣的限定速度(转/分)400300-600设定绳索刺绣时的限定速度。
移动绣框的参数动框曲线及角度F2/260F1曲线:230-270F2曲线:230-270F3曲线:230-290F4曲线:230-290见注跳跃转越框31-7连续跳针转换成越框。
版本:V1.1DahaoⅢ型断线检测系统用户手册北京兴大豪科技开发有限公司目录第一章概述 (3)1.1系统的组成 (3)1.2功能及特点 (4)第二章选型说明 (5)2.1 纯机头控制板HCO4O2 (5)2.2 挑线簧式机头信号板HT154 (6)2.3 斩光轮式机头信号板 (7)2.4 机头灯开关板 (12)第三章安装指南 (16)3.1 电控的安装 (16)3.1.1 纯断检机头控制板的安装 (16)第四章调试指南 (17)4.1 接线 (17)4.2 纯断检机头控制板供电的测量 (17)第五章在线升级和写地址操作说明 (18)5.1 HC0402在线升级操作说明 (18)5.2 316机型主控在线升级操作说明 (18)5.3 328机型主控在线升级操作说明 (21)5.4 写板地址步骤 (23)5.5 检查板地址步骤 (23)5.6 查询机头信息步骤 (24)第六章组合绣操作说明 (25)附录一系统框图和线缆图 (48)附录二外围信号板安装尺寸图 (58)附录三簧式断检接线示意图 (60)第一章概述我公司为了适应市场需求,开发了纯断检机头控制系统。
该断线检测系统功能强大,进一步满足了厂家、用户和绣花机发展的需要。
1.1系统的组成III型断线检测系统包括三部分:(1)纯断检机头控制板HC0402;(2)斩光轮式机头信号板:用于配有轮式断检的机型,安装在夹线器后。
功能类似于Ⅰ型断检和Ⅱ型断检中的轮式光耦检测板(如Ⅰ型断检中的EF103X和Ⅱ型断检中的EF193X),但不能混用。
如HL624(6针,光耦间距和安装尺寸与EF109X相同)、HL924(9针,光耦间距和安装尺寸与EF103X相同)和HL921(9针,新跃专用);(3)挑线簧式机头信号板:用于配有簧式断检的机型,板上有簧式断检接口、机头红绿灯和机头开关,安装在夹线器后。
如HT154(尺寸和EF154X、EF120X 相同);(4)机头灯开关扳:如果只使用轮式断检,则使用机头灯开关板。
(一)磁盘输入花样③磁盘花样开始输入到电脑中或在”刺绣准备模式”下屏幕左下方图标显示:(闪) 按”磁盘操作”键选择”3”=磁盘花样输入到内存按上下及翻页键选择需要录入的花样名确认屏幕显示提供的花样号,直接按”确认”即可提示”宽度补偿吗显示”是或否”直接按”确认”即可(默认=否)需等待一会儿提示"继续输入花样” (否)(默认=否)如还需录入其他花样按上下键选择“是”。
无需录入其他则直接确认返回(二)开位1、绣开位带①→→⑤→→走框在”刺绣准备模式”下屏幕左下方图标显示: (闪)按“花样管理”键按1“选择花样”→然后“确认”按上下和翻页键,选择要刺绣的花样(开位带)确认设定花样方向,屏幕下方第三图标,正常为P,按一次方向旋转90度,直到需要的方向移框到要刺绣的大概区域(选第一针做为参考对比点),按原点键按5选择屏幕弹出的菜单中的“沿花样周边走框”,然后“确认”再“确认”在走框中,如果第一针的针杆(参考点)要超出原定区域则往左拉拉杆,框会改变方向,会比较准确定位,(新手可多12为止。
走几次框)(接上)开机绣开位带按刺绣键确认提示:是否记忆花样起绣点,按原点键提示:是否保存刺绣参数,按上下键选择(是)确认2、设置刺绣花样(在绣完开位带后不要移动框,如有移动,请重新选择开位带,恢复原点)→①→→→按刺绣键,确认,解除刺绣(刺绣准备模式)按“花样管理”键按1“选择花样”→然后“确认”按上下和翻页键,选择要刺绣的花样(正式刺绣的花样带)确认按刺绣键,确认,确认刺绣提示:是否记忆花样起绣点,按原点键提示:是否保存刺绣参数,按上下键选择(是)确认(接上)④开机绣花(另外起点同时也是贴补绣时出框的基准) 按“辅助管理”键按数字键”4”=另外起点确认按方向键(上下左右键),把绣框移到另处起点的位置移到合适的位置后,确认(三)换色1、自动、手动换色2、换色顺序(四)贴布绣图标说明:自动换色,自动起动自动换色,手动起动手动换色,手动起动反复按”自动换色”键,直至屏幕左下方第二个图标出现图标自动换色,自动起动设置完毕.提示:1. 输入并反复2. 修改3. 转换换色针位选择“1”,并按”确认键”(举例)①→②→③→按”换色”键. 按1,确定输入换色顺序“1-2-3-确认”(举例)则等于“-2-3...”3→⑤按上下、翻页键选择需要增加贴布绣的花样会在每一个换色都提示是否出框,在需要出框的换色码选择是,不出框则选择否,确认确认后,提示:出框Y长度(+10),这个数值一般不用改,会以另外起点为出框基点。
(一)磁盘输入花样③磁盘花样开始输入到电脑中或在”刺绣准备模式”下屏幕左下方图标显示:(闪) 按”磁盘操作”键选择”3”=磁盘花样输入到内存按上下及翻页键选择需要录入的花样名确认屏幕显示提供的花样号,直接按”确认”即可提示”宽度补偿吗?显示”是或否”直接按”确认”即可(默认=否)需等待一会儿提示"继续输入花样?” (否)(默认=否)如还需录入其他花样按上下键选择“是”。
无需录入其他则直接确认返回(二)开位1、绣开位带①→→⑤→→走框在”刺绣准备模式”下屏幕左下方图标显示: (闪)按“花样管理”键按1“选择花样”→然后“确认”按上下和翻页键,选择要刺绣的花样(开位带)确认设定花样方向,屏幕下方第三图标,正常为P,按一次方向旋转90度,直到需要的方向为止。
移框到要刺绣的大概区域(选第一针做为参考对比点),按原点键按5选择屏幕弹出的菜单中的“沿花样周边走框”,然后“确认”再“确认”在走框中,如果第一针的针杆(参考点)要超出原定区域则往左拉拉杆,框会改变方向,会比较准确定位,(新手可多走几次框)(接上)开机绣开位带按刺绣键确认提示:是否记忆花样起绣点,按原点键提示:是否保存刺绣参数,按上下键选择(是)确认2、设置刺绣花样(在绣完开位带后不要移动框,如有移动,请重新选择开位带,恢复原点)→①→→→按刺绣键,确认,解除刺绣(刺绣准备模式)按“花样管理”键按1“选择花样”→然后“确认”按上下和翻页键,选择要刺绣的花样(正式刺绣的花样带)确认按刺绣键,确认,确认刺绣提示:是否记忆花样起绣点,按原点键提示:是否保存刺绣参数,按上下键选择(是)确认(接上)④开机绣花(另外起点同时也是贴补绣时出框的基准) 按“辅助管理”键按数字键”4”=另外起点确认按方向键(上下左右键),把绣框移到另处起点的位置移到合适的位置后,确认(三)换色1、自动、手动换色2、换色顺序图标说明:自动换色,自动起动自动换色,手动起动手动换色,手动起动反复按”自动换色”键,直至屏幕左下方第二个图标出现图标自动换色,自动起动设置完毕.提示:1. 输入并反复2. 修改3. 转换换色针位选择“1”,并按”确认键”(举例)①→②→③→按”换色”键. 按1,确定输入换色顺序“1-2-3-确认”(举例)则等于“1-2-3-1-2-3-1-2-3...”(四)贴布绣→⑤按上下、翻页键选择需要增加贴布绣的花样会在每一个换色都提示是否出框,在需要出框的换色码选择是,不出框则选择否,确认确认后,提示:出框Y长度(+10),这个数值一般不用改,会以另外起点为出框基点。
BECS-02/52系列绣作参数一览表在电脑刺绣机中有各种为满足刺绣产品要求而设定的参数, 这些参数有一个出厂设定值, 它能满足基本的绣作要求。
用户可以根据绣品的工艺和质量要求, 合理的进行参数的调整进而达到满意的刺绣效果。
下面的绣作参数一览表给出了大豪公司出品的 BECS-02/52系列机型的绣作参数、相关含义及出厂参数设定值(默认值、常用值。
以便帮助用户在电脑刺绣机的设定参数出现混乱的情况下,进行初始化参数设置。
BECS-02/52系列参数初始化值取值范围注释断线检测及补绣的参数断线检测是是/否“是”:进行断线检测; “否”不进行断线检测。
断线退针数 00-7 机器断线后绣框自动回退针数。
有些机器不执行此参数。
补绣后提前落针针数1 1-10补绣结束是否降速是是/否补绣结束主轴是否降速。
是否所有机头补绣见右注释是/否在进行补绣时,设置是否所有机头进行补绣。
通常值为“否” 。
初始化时不改变此值。
起绣时断线不检测针数见右注释 0-15有底线检测时设为 8, 无底线检测时设为 3。
初始化时不改变此值。
跳跃时是否断线检测否是/否在进行跳针处理时,是否进行断线检测。
应根据绣品的实际需要来设置。
主轴转速及起针速度最高转速(转/分 700250-850最低转速(转/分 400250-500切换(降速针长 (mm 53-12针长大于设定值时,机器降低运转速度。
视框架情况而定, 设定值过大时会造成走位。
起针转速的设置(转/分8080-150起针时慢动针数 11-9起针时慢动几针后加速。
起针加速度 121-30 加大此参数,可使拉杆后机器提速更快。
跳跃限速(转/分见右注释 400-750设置跳针时的转速。
初始化时欢迎您加入四海缝制维修群:74892991资料互换群群里可以资料互换,资料共享,探讨缝制维修经验只索取.下载而不上传资料交换的人请走开服务QQ:693651352服务电话:137********如果群满员,请注意保存群号以后碰机会加入不改变此值。
大豪系统触摸屏说明书看操作说明书就可以啊。
其实你想要大豪电脑绣花机操作说明书,你一方面可以找大豪电脑的售后技术人员索取,另一方面你也可以在大豪电脑绣花机的网站上查询和下载说明书。
先看看花样大小的位置,进行低速空走,就是不要下针,在空走时如果绣框越线机台停止了,就按空走相反的方向左或右移框键。
电脑绣花打版也称打带,是指打出卡、带或碟或通过数化等处理来准备花样,指导或激发绣花机和绣框作设计所需的各种运动的过程。
这个过程的设计者就是打版师。
这个术语来源于机械式的绣花机上通过在纸带上打孔来记录针迹而得。
不管是机械式的还是电子式的绣花机,记录针迹的目的都是为了让绣花机能识别并且执行其动作,可能用一个与水平和垂直棒相连的针,用机械方式或鼠标或更现代化的方式来记录那些形成花样所需要的点。
方法:打版的基本方法没有改变,我们还需要通过画一个6倍于原尺寸的图来打版。
当使用计算机后,图样都小于正常尺寸的6倍,但这样也不会出现不准确的情况。
将图放在数化板上,方向与图样在机器上绣的方向一致,排直。
当在上面工作时,不要让它发生移动。
在打版中最重要的就是研究放样、计划起始点、规划放样的路径、安排换色数和换色次序和跳针等。
开始花些时间做好上面的工作,它可以使你不返工,也不至于破坏作品。
另外还要计划好花样所需针的密度。
总之要将花样的总的概念一直记在脑海里。
放大的图样应该是草图精确的复制品。
打版师负责将该图转换成特定机器的机器语言。
在整个生产中打版师的技术是最重要的。
他要表现出设计师的思想,确保绣品的质量和外观。
一个最基本的要求就是要用适当的针数将草图作适当的放大,并且用适当的张力,正确地将织物铺展在机器上。
在这点上,打版师的作用就类似于一个钻石切割匠。
因为依靠他的技术,决定了最终作品的命运:是失败?或是永放异彩?设计中出现的每一个新问题都应该先解决。
打版师不断出现的新的念头一定是基于他的经验,随着各种问题的提出和解决,打版师就逐渐把它们应用在刺绣上或完善机器的功能上。
(一)磁盘输入花样③磁盘花样开始输入到电脑中或在”刺绣准备模式”下屏幕左下方图标显示:(闪) 按”磁盘操作”键选择”3”=磁盘花样输入到内存按上下及翻页键选择需要录入的花样名确认屏幕显示提供的花样号,直接按”确认”即可提示”宽度补偿吗显示”是或否”直接按”确认”即可(默认=否)需等待一会儿提示"继续输入花样” (否)(默认=否)如还需录入其他花样按上下键选择“是”。
无需录入其他则直接确认返回(二)开位1、绣开位带①→→⑤→→走框在”刺绣准备模式”下屏幕左下方图标显示: (闪)按“花样管理”键按1“选择花样”→然后“确认”按上下和翻页键,选择要刺绣的花样(开位带)确认设定花样方向,屏幕下方第三图标,正常为P,按一次方向旋转90度,直到需要的方向为止。
移框到要刺绣的大概区域(选第一针做为参考对比点),按原点键按5选择屏幕弹出的菜单中的“沿花样周边走框”,然后“确认”再“确认”在走框中,如果第一针的针杆(参考点)要超出原定区域则往左拉拉杆,框会改变方向,会比较准确定位,(新手可多走几次框)(接上)开机绣开位带按刺绣键确认提示:是否记忆花样起绣点,按原点键提示:是否保存刺绣参数,按上下键选择(是)确认2、设置刺绣花样(在绣完开位带后不要移动框,如有移动,请重新选择开位带,恢复原点)→①→→→按刺绣键,确认,解除刺绣(刺绣准备模式)按“花样管理”键按1“选择花样”→然后“确认”按上下和翻页键,选择要刺绣的花样(正式刺绣的花样带)确认按刺绣键,确认,确认刺绣提示:是否记忆花样起绣点,按原点键提示:是否保存刺绣参数,按上下键选择(是)确认(接上)④开机绣花(另外起点同时也是贴补绣时出框的基准) 按“辅助管理”键按数字键”4”=另外起点确认按方向键(上下左右键),把绣框移到另处起点的位置移到合适的位置后,确认(三)换色1、自动、手动换色2、换色顺序(四)贴布绣→⑤按上下、翻页键选择需要增加贴布绣的花样会在每一个换色都提示是否出框,在需要出框的换色码选择是,不出框则选择否,确认确认后,提示:出框Y长度(+10),这个数值一般不用改,会以另外起点为出框基点。
多功能家用电脑绣花机使用说明书感谢你选择我们的电脑绣花机你的机器是一部先进的家用电脑绣花机。
为充分享用机器的全部功能,建议你学习本书。
机器功能:1)简单的梭芯绕线梭芯可以快速、轻松地绕线。
2)自动穿线可以自动穿线。
3)绣花及编辑花样你可以绣内置的绣花花样、字母、以及U盘中的花样,并对花样进行编辑保存。
4)系统设置和升级你可以选择系统语言、系统升级和测试。
安全操作1.使用后、清洁时或进行本说明书中提到的用户维护调整操作时,或者机器无人看管时,请务必从电源插座中拔出机器的电源线插头。
(为了加降低触电的危险)2.当电源线或插头破损时、机器不能正常工作、发生过跌落或损坏或溅上水时,切勿继续使用。
请将机器送到最近的授权经销商或维修服务中心,请专业人员对其进行检修,或进行电气或机械调整。
3.请务必保持工作区域的整洁:●操作机器时切勿堵塞任何通风口。
要确保机器的通风口中不要堆积任何飞绒、灰尘或碎布。
●请勿使用拖线板接插电源。
请务必将电源线插头插入直接插入电源插座。
●切勿让任何物体掉进开口或将物体插入开口。
●请勿在使用喷雾剂或存放氧气的场所使用本机。
4.绣花时要特别小心:●请务必注意针。
请勿使用弯曲或损坏的针。
●请勿用手指触碰任何运动部件。
在绣花针附近要特别小心。
●请勿使用损坏的或不正确的针板,否则会导致断针。
●绣花时请勿推拉布料。
5.请勿将本机作为玩具使用:●当儿童使用本机或使用机器时附近有儿童时,请务必悉心看护。
●请勿在室外使用。
6.刺绣过程中,不要靠近飞轮、跳线部分、针及其它转动部件。
7.在下列情况中,应关闭电源并从插座拔下插头。
(1)加工完成(2)换针或其它零件(3)使用中电压不稳(4)维修机器(5)机器无人管理时8.直接把机器电源线插到插座,不要中间加其它连接线。
延长使用寿命1.放置机器应避免日光直晒或高湿度的地方,不要放在加热器、熨斗或其它热源附近。
2.只能用中性肥皂或洗涤剂,绝不能用苯、香蕉水或去污粉擦壳,否则会造成损害。
目录目录第一部分概述 (1)1.1 注意事项 (1)1.2 功能简介 (4)1.3 性能指标 (6)第二部分电控部件及图符界面介绍 (8)2.1 显示界面及电脑操作箱面板 (8)2.2 按键及功能简介 (11)2.3 电源开关和插座 (14)2.4 拉杆和点动开关 (15)2.5 针位指示 (15)2.6 USB接口 (15)2.7 机头控制开关和断线指示灯 (16)2.8 刺绣前的准备 (16)2.9 图符说明 (16)第三部分怎样开始简单刺绣 (17)3.1 如何进行第一次刺绣 (17)3.2 刺绣前的准备 (17)3.3 选择内存花样及刺绣确定 (17)3.4 拉杆刺绣 (18)第四部分怎样输入花样 (20)4.1 从花样管理菜单下操作 (20)4.2 从磁盘管理菜单下操作 (21)第五部分怎样选择花样进行刺绣 (22)5.1 选择刺绣花样 (22)5.2 花样变换的设定 (23)5.3 设置自动换色顺序 (25)第六部分怎样设定花样的起绣点 (29)第七部分怎样检查花样的刺绣范围 (30)目录第八部分怎样快速定位到花样的某一针 (31)第九部分有关换色的操作 (33)9.1 手动换色 (33)9.2 设置手动换色手动启动 (33)9.3 设置自动换色手动启动 (33)9.4 设置自动换色自动启动 (34)9.5 设置自动换色顺序 (34)第十部分剪线的操作 (35)10.1 手动剪线(备注:不剪线的控制系统无此功能) (35)10.2 自动剪线 (35)第十一部分升降速度的操作 (36)第十二部分点动回零位(100°) (37)第十三部分有关移动绣框的操作 (38)13.1 手动移框 (38)13.2 移框回停机点 (38)13.3 恢复花样原点 (38)13.4 记忆花样原点 (39)第十四部分怎样对花样开位 (40)14.1 边框刺绣的操作 (40)14.2 绣开位线的操作 (41)第十五部分怎样进行匹绣、贴布绣及循环绣 (42)15.1 匹绣的操作 (42)15.2 贴布绣的操作 (42)15.3 循环绣的操作 (45)第十六部分有关补绣的操作 (46)16.1 拉杆退针 (46)16.2 定位退针 (47)第十七部分花样管理 (48)17.1 选择刺绣花样 (48)17.2 显示内存花样 (49)17.3 磁盘花样输入到内存 (50)17.4 花样复制 (50)目录17.5 花样编辑 (51)17.6 删除花样 (54)17.7 花样分割 (54)17.8 花样合并 (56)17.9 编辑组合花样 (57)17.10 总清花样 (58)第十八部分磁盘管理 (60)18.1 U盘花样输入到内存 (60)18.2内存花样输出到U盘 (61)18.3 U盘花样删除 (61)第十九部分辅助管理 (62)19.1 设定放大、旋转及反复 (62)19.2 定位空走 (62)19.3 花样周边操作 (62)19.4 另外起点设置 (64)19.5 掉电保护恢复 (65)19.6 语言切换 (65)19.7参数管理 (65)19.8生产统计 (70)19.9 设置循环绣开或关 (70)19.10 设置是否所有机头补绣 (70)19.11 移框生成花样 (71)19.12 生成高速花样 (72)19.13 从刺绣参数生成基本花样 (73)19.14 花样滤除小针步 (73)19.15 普通花样产生轮廓花样 (73)19.16 编辑金片花样 (74)19.17 花样平包针补偿 (75)19.18 密码管理 (76)19.19 机器自检 (77)19.20 编码器自检 (77)目录19.21 主轴转速自检 (77)19.22 机器部件测试 (78)19.23 花样增加贴布绣功能 (79)19.24 转动主轴从100度到一定角度 (79)19.25 选择花样显示颜色 (79)19.26 系统时间 (80)19.27 显示或隐藏总针数 (81)19.28 开机界面设定 (82)19.29 系统升级 (82)19.30 版本信息 (83)第二十部分金片绣的操作 (85)20.1 金片绣简介 (85)20.2 金片绣刺绣的绣作步骤 (85)20.3 单针多片金片绣的刺绣 (85)20.4 手动出片测试 (86)第二十一部分缠绕绣、盘带绣、锯齿绣的操作使用 (88)21.1 功能介绍 (88)21.2主要技术指标 (88)21.3 特种绣绣作步骤 (89)21.4 特种绣的一些相关操作 (89)第二十二部分统计数据 (92)22.1 时间统计 (92)22.2 工作统计 (92)22.3 断线统计 (93)22.4 机器故障统计 (94)第二十三部分附录 (96)参数一览表 (96)错误显示及简单排除方法一览表 (100)第一部分 概述第一部分概述欢迎您使用本公司生产的电脑刺绣机控制系统。
绣花机操作(总2页)本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March车上的操作:一、定位:选择花样——确定——回原点——走周边——记忆原点——原点(或者参数设置——3花样周边操作,道理一样)走开位线具体步骤:解除刺绣准备——参数设置——3花样周边操作——7沿当前花样边框走开位线(空走刺绣或刺绣)(还有一种方式——原点——5沿花样边框走周边——确定——2记忆原点——原点)这样原点就确定了,图标上多了一个星星标志——接着走上面的路子﹕参数设置——3花样周边操作——7沿当前花样边框走开位线(空走刺绣是机器面板上第三个图标中,出现两个三角为空走设出车位步骤:确定刺绣准备——参数设置——3花样周边操作——4另外起点设置——停车自动出框到另外起点——否——移动车找到合适的出车位置——确定二、绣花存储在电脑 EMB 格式(可调节),存储U盘DSB格式 (不可调节)读盘——磁盘花样输入到内存——选择刺绣花样——确定三、并列多个贴布绣回原点——5走周边——设X、Y毫米——重复——70毫米等等四、A 半自动——M手动——两个三角空走刺绣只有在M 手动情况下,才可以启动调色顺序——设1*2*2*3*3*5换色启动——换色顺序——1*2*3*2*2——确定(只有三个颜色就设前三个)五、车上一般专门设一针,没线,空扎开位线。
注意,把线上的钢丝圈拨下来。
六、贴布绣出框设置(砸出字母位置后出车,贴布)参数设置——10花样的转换——4花样增加贴布绣功能——设出框毫米七、红灯表示在原有断线基础上加载上绣,绿灯是跳过断线部分不补了,往下绣。
八、绣花线长期存放,硅油挥发,非常易断,可以毛刷刷点硅油。
绣花针扎到双面胶或胶带纸后,非常爱断线,尽量避免扎到。
九、当镜像P变成趴着,躺着,大头朝下时,表示绣花标改方向了。
在操作板上有P标志的。
电脑绣花机操作规程1. 引言电脑绣花机是一种高精度的自动化设备,用于在各种织物上进行绣花。
为了确保操作的安全性和效率,本文档定义了电脑绣花机的操作规程。
操作人员须按照本规程进行操作,以确保机器的正常运行和绣花效果的质量。
2. 安全须知在操作电脑绣花机之前,请注意以下安全事项: - 检查电脑绣花机的电源是否正常。
- 确保绣花机的工作台面干净整洁,没有杂物。
工作区周围应保持通风良好。
- 穿戴合适的工作服和手套,以保护自己的安全。
- 在操作过程中,注意避免长时间对着机器的运转部件盯视,避免眩晕和眼疲劳。
3. 操作步骤请按照以下步骤操作电脑绣花机:3.1 准备工作•打开电脑绣花机的电源,并确保机器处于正常工作状态。
•清理绣花机的工作台面,确保没有杂物。
•准备好绣花所需的线和织物。
•将织物固定在绣花机的工作台上,确保织物表面平整。
3.2 设定绣花参数•打开电脑绣花机上的控制面板。
•选择所需绣花图案,并根据需要设定绣花的颜色、大小和位置等参数。
•确认绣花参数的设定并保存。
3.3 启动电脑绣花机•按下电脑绣花机的启动按钮,开始绣花操作。
•监视机器的工作情况,确保绣花过程的顺利进行。
•在绣花过程中,注意观察绣花针是否正常工作,避免发生线断或其他异常情况。
3.4 绣花完成•绣花完成后,关闭电脑绣花机的电源。
•将织物从工作台上取下,检查绣花效果,并对绣花进行整理和修整。
•清理绣花机的工作台面和周围区域,确保绣花机的清洁。
4. 故障处理在操作电脑绣花机时,可能会遇到以下故障情况:4.1 绣花机无法启动如果发现电脑绣花机无法启动,请按以下步骤进行检查和处理: - 检查电源插头是否插好,电源线是否连接正常。
- 确认电源开关是否打开。
- 检查控制面板上的指示灯,如果有异常闪烁或报警,及时联系维修人员。
4.2 线断或线卡如果线断或线卡了,请按以下步骤进行处理: - 停止电脑绣花机的运行。
- 清理绣花针的周围区域,确保没有线头残留。
版本:V1.1DahaoⅢ型断线检测系统用户手册北京兴大豪科技开发有限公司目录第一章概述 (3)1.1系统的组成 (3)1.2功能及特点 (4)第二章选型说明 (5)2.1 纯机头控制板HCO4O2 (5)2.2 挑线簧式机头信号板HT154 (6)2.3 斩光轮式机头信号板 (7)2.4 机头灯开关板 (12)第三章安装指南 (16)3.1 电控的安装 (16)3.1.1 纯断检机头控制板的安装 (16)第四章调试指南 (17)4.1 接线 (17)4.2 纯断检机头控制板供电的测量 (17)第五章在线升级和写地址操作说明 (18)5.1 HC0402在线升级操作说明 (18)5.2 316机型主控在线升级操作说明 (18)5.3 328机型主控在线升级操作说明 (21)5.4 写板地址步骤 (23)5.5 检查板地址步骤 (23)5.6 查询机头信息步骤 (24)第六章组合绣操作说明 (25)附录一系统框图和线缆图 (48)附录二外围信号板安装尺寸图 (58)附录三簧式断检接线示意图 (60)第一章概述我公司为了适应市场需求,开发了纯断检机头控制系统。
该断线检测系统功能强大,进一步满足了厂家、用户和绣花机发展的需要。
1.1系统的组成III型断线检测系统包括三部分:(1)纯断检机头控制板HC0402;(2)斩光轮式机头信号板:用于配有轮式断检的机型,安装在夹线器后。
功能类似于Ⅰ型断检和Ⅱ型断检中的轮式光耦检测板(如Ⅰ型断检中的EF103X和Ⅱ型断检中的EF193X),但不能混用。
如HL624(6针,光耦间距和安装尺寸与EF109X相同)、HL924(9针,光耦间距和安装尺寸与EF103X相同)和HL921(9针,新跃专用);(3)挑线簧式机头信号板:用于配有簧式断检的机型,板上有簧式断检接口、机头红绿灯和机头开关,安装在夹线器后。
如HT154(尺寸和EF154X、EF120X 相同);(4)机头灯开关扳:如果只使用轮式断检,则使用机头灯开关板。
版本号:2010-01简易盘带绣电脑刺绣机控制系统技术手册(生产厂家专用)北京兴大豪科技开发有限公司修订记录目录前言 (1)规格与适用范围 (2)简易盘带绣功能简介 (5)安装指南 (6)调试指南 (13)机器相关参数设置说明 (16)电机及电磁阀选型 (20)DIP拨码开关设置 (21)绣作操作实例 (22)常见问题及解决办法 (26)附图 (30)Fj框架理论前言简易盘带绣(目前又称简易绳绣)电控系统是在大豪公司高性能和稳定的创新产品——BECS系列平绣机电脑控制系统技术平台上开发的新型简易特种刺绣控制系统。
它在BECS系列平绣机成熟产品全部功能和性能的基础上,在首(末)针位增加控制简易盘带绣的功能,更好地满足了实际绣作过程的需要,提高了补绣质量和生产效率,实现速度与绣品质量的完美结合,并且保证了机器安装和维修的方便,将成为今后性价比较高的一款特种刺绣机型。
规格与适用范围简易盘带绣电控系统是在大豪公司高性能和稳定的主导产品——BECS系列平绣机电脑控制系统技术平台上开发的新型特种刺绣控制系统。
它在BECS 系列平绣机成熟产品全部功能和性能的基础上,在首(末)针位增加了分头控制的锯齿绣功能,更好地满足了实际绣作过程的需要,提高了补绣质量和生产效率,实现速度与绣品质量的完美结合。
简易盘带绣目前支持锯齿绣,从机械方面来讲主要分为两部分机构,分别定义为转动轮(M轴)和同步送线装置。
其中转动轮是每一针旋转一定的角度来跟踪针轨迹,使得在绣作时,绳子摆动轨迹的中心轴,可以始终处于针运动的正前方位置;同步送线装置可以根据花样绣作的快慢,来控制送绳量。
下面是简易绳绣电控系统的技术规格与应用范围:1、简易绳绣最高转速1000转/分钟;2、简易绳绣的M轴采用42带定位装置(零位原点)步进电机,同步装置上的送线电机采用28或35的步进电机;3、支持各种锯齿绣,例如:Z4、Z5等绣法;4、支持补绣功能,在补绣时,每个转动轮可以根据当前的机头状态独立旋转,到达绣作位置,实现补绣功能;5、每个机构均有按键开关,可以独立的调节机头;6、简易盘带绣电控系统,整机目前支持采用E600C、E879K以上版本、E8806主板的机器,转接板为E6011;改机市场支持采用E891主板的机器,转接板为E60117、支持霍尔元件换色和电位器换色;8、M轴电机、松线电机要求见下文“电机及电磁阀选型”,前后出轴机械尺寸厂家可与电机供应商定制。
