管道化学清洗除垢技术(新版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
管道化学清洗除垢技术(新版)
化学清洗过程是以化学清洗剂为手段，对管道内表面的污垢进行清除的过程。
化学清洗剂的组成如下。
化学清洗主剂，它与固态污垢起化学反应而达到溶解污垢的目的。又称除垢剂。
缓蚀剂，既能除去管道表面污垢，又不腐蚀管道。清洗液中要加入缓蚀剂。
化学清洗辅剂，添加剂和钝化剂。添加剂包括有助溶剂、还原剂、润滑剂，乳化剂、分散剂、消泡剂、起泡剂、泡沫稳定剂、三价铁离子和二价铜离子的封闭剂等。钝化剂是使因化学清洗被活化的管道表面，形成保护膜，常称为钝化。通常采用的钝化剂有亚硝酸钠、磷酸钠和联氨。
(1)火力发电排灰管道不停输化学清洗。山西霍州发电厂的排灰管道φ159×6mm，2条均为11km长，途中要翻越一座山。经2年多的运行，管内平均垢厚达10mm。灰管中垢基本上是灰色，有灰白相间坚硬而牢固的附着于管壁。因此，使冲灰水流量受到很大的影响，而当它脱落时可卡塞于管道中，阻碍冲灰水的正常流通。
①排灰管道结垢的原理及成分煤炭经充分燃烧后所产生的煤灰含有一定量的氧化钙，冲灰水在输送粉煤灰时，使灰中所含氧化钙部分析出，与水生成Ca(OH)2
，Ca(OH)2
又作为沉淀剂把灰水中的碳酸盐硬度和非碳酸盐硬度中的镁硬度沉淀出来。新生成的CaC03
和Mg(OH)2
的结晶附着力很强，所以灰管道结垢速度相当快，其反应如下CaO+H2
0→Ca(OH)2
Ca(HCO3
)2
+Ca(OH)2 →2CaCO3 ↓+2H2
O
Mg(HC03 )2
+2Ca(OH)2 →2CaC03 +Mg(OH)2 ↓+2H2
O
MgCl2
+Ca(OH)2 →Mg(OH)2 ↓+CaCl2
由以上分析可知，影响灰管结垢的因素是：煤灰中钙的含量，冲灰水的pH值，硬度和冲灰水量等。一般而言，煤灰中钙含量越高，结垢速度越快；冲灰水的硬度越高，水量越小，结垢倾向越大；冲灰水在碱性条件下，易结垢。总之，灰管结垢为碳酸盐垢型，用酸洗方法清除。
②不停输化学清洗方法在灰管道正常输灰水不停输的状态下，连续注入一定流量30％HCl，同时注入一定量的缓蚀剂及清洗助剂，开始清洗。这种清洗助剂主要作用是在一定浓度及流速的酸液中，促进酸液与垢的反应，增加C02
在水中的溶解度，减少气阻的产生，保证灰管的清洗质量。
清洗前按管道中的总垢量，估算出用酸、缓蚀剂及助剂的用量，再根据水灰流量及酸度，计算出加酸速度及缓蚀剂、助剂加入速度。每30min取样测定一次酸度，并通过加酸速度来严格控制酸度。清洗后期，在灰管道末端每隔15min取样测试pH值，当pH值达到一定数值并保持30min不变时，可判断清洗结束(清洗工艺见图6—15)。
经48h不停输连续清洗后，两条灰管道输送水灰的水隔离泵的

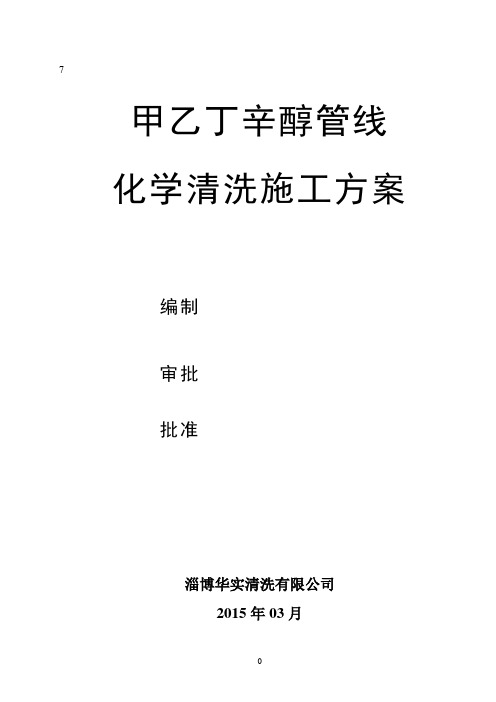

7 甲乙丁辛醇管线 化学清洗施工方案编制 审批 批准 淄博华实清洗有限公司 2015年03月 目录
