电地暖施工工艺设计过程图

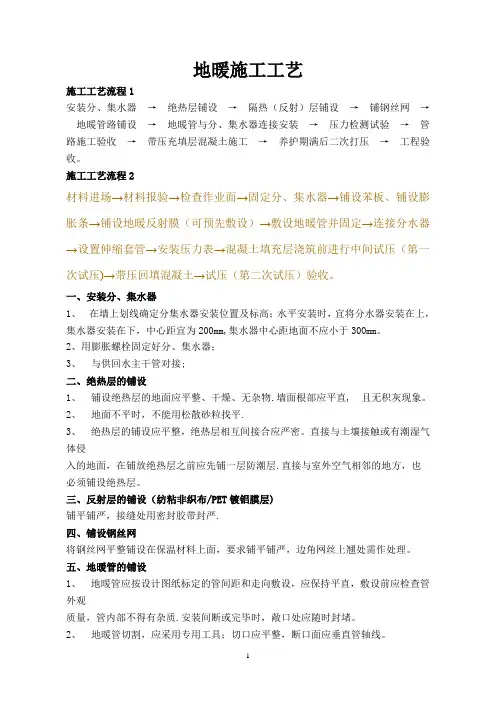

地暖施工工艺施工工艺流程1安装分、集水器→绝热层铺设→隔热（反射）层铺设→铺钢丝网→地暖管路铺设→地暖管与分、集水器连接安装→压力检测试验→管路施工验收→带压充填层混凝土施工→养护期满后二次打压→工程验收。

施工工艺流程2材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压)→带压回填混凝土→试压（第二次试压）验收。

一、安装分、集水器1、在墙上划线确定分集水器安装位置及标高；水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200mm,集水器中心距地面不应小于300mm。

2、用膨胀螺栓固定好分、集水器；3、与供回水主干管对接;二、绝热层的铺设1、铺设绝热层的地面应平整、干燥、无杂物.墙面根部应平直, 且无积灰现象。

2、地面不平时，不能用松散砂粒找平.3、绝热层的铺设应平整，绝热层相互间接合应严密。

直接与土壤接触或有潮湿气体侵入的地面，在铺放绝热层之前应先铺一层防潮层.直接与室外空气相邻的地方，也必须铺设绝热层。

三、反射层的铺设（纺粘非织布/PET镀铝膜层)铺平铺严，接缝处用密封胶带封严.四、铺设钢丝网将钢丝网平整铺设在保温材料上面，要求铺平铺严，边角网丝上翘处需作处理。

五、地暖管的铺设1、地暖管应按设计图纸标定的管间距和走向敷设，应保持平直，敷设前应检查管外观质量，管内部不得有杂质.安装间断或完毕时，敞口处应随时封堵。

2、地暖管切割，应采用专用工具；切口应平整，断口面应垂直管轴线。

3、埋设于填充层内的地暖管不应有接头.4、地暖管的环路布置不宜穿越填充层内的伸缩缝。

必须穿越时，伸缩缝处应设长度不小于400mm的柔性套管。

5、地暖管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层。

地暖管出地面至分集水器下部球阀接口之间的明装管段，外部应加装塑料套管。

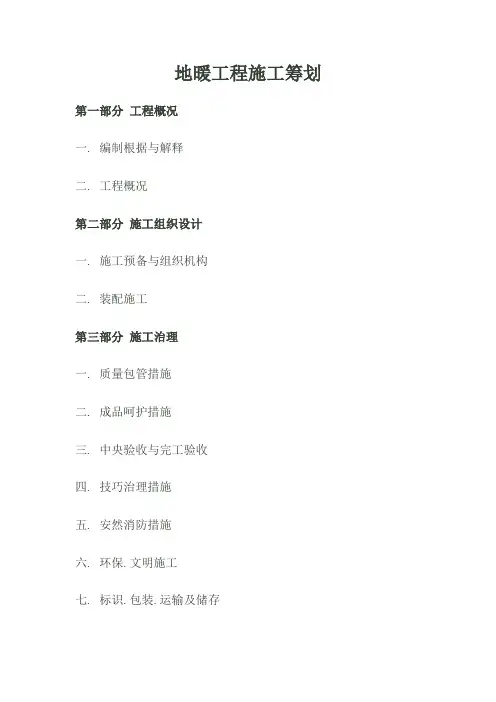

地暖工程施工筹划第一部分工程概况一. 编制根据与解释二. 工程概况第二部分施工组织设计一. 施工预备与组织机构二. 装配施工第三部分施工治理一. 质量包管措施二. 成品呵护措施三. 中央验收与完工验收四. 技巧治理措施五. 安然消防措施六. 环保.文明施工七. 标识.包装.运输及储存第一部分工程概况第一章编制根据与解释一. 编制根据1. 施工图.2.根据工程扶植尺度《低温热水地板辐射采暖工程运用技巧规程》进行编制.3.现行《建筑施工规范》相干划定.4.因该施工组织设计为投标筹划,未与土建方调和施工进度和施工次序,所以仅以我公司曩昔施工的类似工程为模仿施工筹划,具体施工组织设计应待施工前各方协商后预备编制.5.根据我公司的施工经验进行编制.二.编制解释根据施工图纸,在采暖工程施工规范和给排水施工规范为原则的基本上,针对工程的现实情形编制施工组织设计,合理安插施工,确保工程的质量及进度.第二章工程概况一.工程概况：山东外国语职业学院1-5#学生公寓楼地暖工程,施工面积约17500平方米,地板采暖承包内容：二.工程特色：（1）甲方负责供给设计地板采暖施工图纸.（2）乙方负责上述工程规模内的低温地热采暖体系工程的装配施工.（3）本工程包工包料.（4）低温地热采暖工程可能与电气.门窗装配.给水工程施工有交*,请求各方亲密合营,以确保工程质量和施工效力.1第二部分施工组织设计第一章施工预备与组织机构一.施工预备工作施工预备工作具体分为甲方的施工预备工作和乙方的施工预备,是工程顺遂施工的基本.（一）.甲方的施工预备工作：为包督工程质量.施工进度,甲方负责供给的相符低温地热采暖施工请求的功课面须经监理验收后方可交付乙方施工;同时请求在乙方出场前至少供给本次施工量30%的工作量,以知足乙方施工跟进进度的请求,以免造成停工.窝工等现象.具体条目如下：1.对乙方供给施工图,组织有关工种进行会议.技巧交底,以便于同一协作施工.2.甲方供给施工用电.用水.3.供给低温地板采暖施工所请求的功课面,具体内容如下：3.1.地面防水工程施工完毕并已经由过程验收.3.2.室内低温地板采暖地面（找平层）的平整度请求正负误差在10mm以内,完成施工垃圾清扫.3.3.供给或知足地面采暖施工的标高请求的工作面.二.组织机构与劳动力安插（一）.现场组织机构框图（下页）：（二）.质保体系：1.质量方针：质量第一.信用第一.用户至上.2.质量目的：施工争夺优质工程,必保及格工程,与总包单位慎密合作,争创优秀工程.3.部分职责：项目司理主督工程的周全工作,请求工程治理技巧人员各尽其责,卖力实施治理轨制,各施工小组实施定额考察,所以工作人员均要严厉履行公司的奖惩轨制.（三）.劳动力安插：工程治理技巧人员：3人施工人员：20人共计：23人第二章装配施工一.施工办法（一）.施工工艺流程图（如下）：土建找平层检讨分水器装配铺设鸿沟保温带铺设地面苯板施工放线装配波浪套管铺设地暖管衔接分水器一次压力实验铺设铁蒺藜装配波浪管浇筑混凝土二次压力实验（二）.装配施工办法：1.施工前合营监理.总包单位进行室内找平层的检讨工作,如现场不具备施工前提（如消失地面平整度不敷.地面标高不相符请求.地面杂物堆放等情形）或具备前提的工作面量无法知足地板采暖工程进度筹划,在此情形下不该进行地板采暖施工.2.采暖工程施工时先将分.集水器以程度偏向按图纸尺寸请求固定于墙壁上.3.与前一项同时进行的是铺设聚苯板,其具体请求如下：3.1.将厚度×高度=20mm×60mm(由甲方肯定)的苯板条沿室内墙体周边装配;卫生间及室内不做导热地盘管部分不做鸿沟保温带. 3.2.铺设20mm厚苯板请求做到平整.搭接周密;卫生间及厨房根据图纸请求及现场现实情形,预留卫生洁具及厨房案台地位.4.按施工图放线定位,应相符图纸请求,请求地暖管距墙尺寸不得小于100mm,即将沿墙地暖管定位于距墙≤100mm,放线时在知足房间地暖管间距原则的基本上根据现场现实情形予以合理调剂.5.按图纸请求铺设地暖管：地暖管曲折半径不该小于管径的8倍;在铺设中直管段每隔600mm设塑料扎带;曲折管段沿走向距离不大于350mm设塑料扎带;铺设S形地暖管时在曲折部位应设两处塑料扎带,若有翘起现象,需用水泥钉固定或重物压平,在卫生间及厨房不得用水泥钉固定管材,以防破坏防水层.6.地暖管与分.集水器衔接前应测量好衔接尺寸,用专用管剪断口,管口断面应垂直于管轴线,断口处应对残渣.毛刺进行修整清算,分.集水器与地暖管接口为卡箍式自锁紧衔接,将管头拔出后拧紧锁母.7.全体装配完毕后,进行一次压力实验：在进水口衔接暂时水源,打开进水球阀.排水球阀,灌水.排气至出水口无气泡后,存水打压,用手动试压泵迟缓加压,升压时光许多于15分钟,达到实验压力1.2Mpa,停滞加压,稳压1小时不漏水,并在厥后补至0.6Mpa,10分钟内压力降不大于0.05Mpa为及格.此项工作需经自检及格后,方可进行下一道工序施工.此间需实时作好试压记载并经监理验收签字.8.在一次压力实验及格后,在保持0.6Mpa压力的情形下,填充混凝土,并在厥后48小时混凝土养护期内采暖体系保持该压力.在混凝土填充进程中防止毁伤地暖管外壁及破坏地暖管的分列.9.待混凝土填充层养护期满后,需进行二次交工阶段打压,该程序具体步调按第一次压力实验程序履行,并筹划好交工报验手续.二.施工进度筹划（一）.施工进度筹划根据：1.根据我公司的施工经验制订.2.根据甲方.总包单位按施工组织设计请求所供给的低温地热采暖施工前提定制.3.除未可预感的工地停电.停水.其他工种对我方施工材料成品造成破坏而影响进度的情形和其它不合理身分及不成抗力身分以外,本进度筹划对于其它正常的不成预感身分已做了响应的斟酌.4.严厉按工程合同实施施工进度筹划.（二）.低温地板采暖施工进度筹划：1.将施工人员分为5个施工小组,每组4人,有施工队长同一批示,请求每组每日完成不低于200平米的义务量,并以此作为施工定额考察根据.2.该工程的施工面积约17500 平方米,根据每个工作日所下的施工义务指标平方米盘算,在不消失质量变乱的情形下,我方用个工作日可完成地敷热的装配,若工程进度有特殊请求,我们可随时增减施工人数.第三部分工程治理第一部分质量包管措施一. 建立行之有用的施工质量包管体系甲方监理作业班组项目经理施工治理技巧.质量治理现场暖卫.土建专业技巧负责工程师施工治理技巧.质量治理现场功课质量检讨员二.质量包管措施1.对所有材料实施倾销磨练,对所有部件.配件实施样品制：对所有材料.部件.配件.装备倾销时其机能和参数请求相符规范和设计的请求.出场材料必须有质检陈述,产品及格证,本工程包管不必非正规临盆厂家的无证材料.2.对出场材料严厉把关验收,查对其规格.型号.数目,要与及格证和质量证实文件相符;挂牌治理;做到防潮.防腐.防破坏;设专职人员治理;预制加工的装备应和厂家进行订货技巧交底,出场落后行复检及格后方能运用;出场装备实施开箱验收轨制.3.严厉掌握工序,卖力做好自检,包管隐藏工程的质量：严厉按照施工工艺.操纵规程和验收规范施工,制止违章功课.4.班组设置专职质量检讨员,实时卖力检讨现场施工质量,并将有关情形反馈到技巧负责人和专业质量检讨员;技巧负责人和质量检讨员要经常进行检讨,包管施工质量.5.现场安插有多年地暖施工经验的技巧人员和工长,分离担任项目司理和施工队长,项目司理和施工队长现场办公,做到施工现场24小时负责制,确保批示灵.治理严.施工快.质量优.6.施工现场设专职技巧工程师,对地暖施工工艺.施工技巧.每道工序,每个环节严厉把关,不许可因施工人员小我本质差别而影响整体施工质量,对甲方请求的技巧变动事项或施工中暂时消失的技巧问题,实时与甲方现场代表.监理公司及设计人员沟通,快速做出反响和处理看法,做到解决问题不留宿.7.施工现场设专职质量监视检讨员,时时刻刻巡回对各班组施工质量进行磨练,严禁违规施工,严禁偷工减料,杜绝任何可能消失的质量隐患.第二章成品呵护措施1.出场管材及管件保持出厂包装,存放在通风优越的库房内,不得露天存放,防止阳光直射,远离热源,并防止油污.管材摆放要分项按编号排放整洁,用方木垫好,推置高度不大于1.5m,并应防止脚踏.物砸.2.地暖管铺设好后实时进行试压,并实时浇筑砼垫层,垫层施工时管道确保0.6Mpa压力,留意不克不及踏压地暖管,不克不及运用振捣器.3.豆石混凝土施工时运料不得碰撞门口和墙面等处.4.地面上铺设的电线管.采暖管.电气等应设呵护措施.5.地漏.出水口等部位安顿的暂时堵头要呵护好,以防灌入杂物,造成堵塞.6.不得在做好的地面上堆放杂物.7.地面养护时代不准上人,其他工种不得进入操纵,养护期事后也要留意成品呵护.第三章中央验收与完工1.中央验收是从铺设聚苯板起到地暖管铺设和分.集水器装配完毕进行试压止,由施工单位会同有关方面进行.2.完工验收应由主管单位组织施工.监理.扶植和有关单位结合进行;应具备施工图.完工图和设计变动文件以及重要材料.成品和零件的验收.21.交工进步行通暖调试：具备供热前提的,调试可在完工验收后现场进行;不具备供热前提的,可延期调试,调试工作须在甲方合营下进行.调试通暖应迟缓升温,水温掌握在25－30℃规模内运行24小时.无平常现象时在每日升温,每24小时升温不超出5℃,直至达到设计温度后,即可正常运行.杜绝60℃以上的水温供暖.2.2.验收至少应达到下列尺度：（1）工程质量相符设计请求及地面辐射供暖技巧规程;（2）填充层概况裂缝应在规范许可规模内;（3）管道及管件无残漏;（4）阀门开启灵巧,封闭周密;（5）报审完工文件;（6）施工图.完工图和设计变动前提;（7）主材.辅材的产品及格证及磨练单;（8）中央验收记载和试压记载;（9）工程质量磨练记载;（10）通暖调适记载.第四章技巧治理措施1.项目设专人负责图纸的审发.规范.图集.文件的存档和借阅工作.确保图纸发放实时,施工有关材料保管完全.2.项目技巧负责人应增强施工人员的技巧.质量教导工作.组织有关人员卖力进修规范.尺度,规程及有关文件,进步技巧治理意识,做到技巧先行.3.项目技巧负责人组织有关人员进行图纸会审,并做好记载.介入设计交底,提出问题,做好具体记载.4.项目技巧人组织有关人员进行施工筹划的编制工作,施工筹划应切实可行,施工员应根据现实情形分体系.分部位进行技巧交底,并卖力向班组下达,落实到位.5.根据土建工程进度,做好专业施工安排,做到不因技巧问题迁延工期.6.施工员做好施工日记,施工日记应具体记载施工每一天的工作情形,如施工人员进度情形.材料检讨磨练情形.工程质量检讨情形.会议记载等.7.施工进程中,施工人员应实时筹划“设计变动洽谈记载”,洽谈应内容详尽,用词精确,先由两边签字,不得先干后签.8.施工中做好自检,发明问题实时改正.解决,决不留下质量隐患,自检及格后组织有关部分进行检讨,积极听取各方看法,以确保工程质量,并实时填写有关记载,筹划签字事宜,不得迁延,记载应做到内容填写齐备.措词精确.各方签字齐备.9.施工进程中当碰到重大或是施工员不克不及肯定的问题时,施工员应找有关部分.人员约定,不得擅自做主,以防产生技巧性错误.10.所有技巧材料的治理,必须严厉按照建筑装配工程材料治理规程及质量验收规范进行.所有材料的保管由专人负责,做到随施工进度实时整顿,编制目次.第五章安然消防措施1.增强施工人员的安然意识教导,进入现场的施工人员必须进行安然培训.施工员做好每日安然交底,并下达到施工班组;班组长每日做好班前安然讲话.2.施工人员必须持证上岗,外包人员必须持“三证”,无“三证”人员不得用.3.进入施工现场必须戴安然帽,严禁穿拖鞋出场.现场严禁抽烟.4.功课人员不得朝下抛扔材料.对象.放弃物等.5.运用中小型电动对象,必须有可*的防电呵护措施.电线不得随便乱接.乱拉.运用照明灯必须是低压照明,不得运用高压照明,所以暂时电须现场暂设人员进行操纵,其他工种不得擅自拆装.6.随时清算现场,做到活拆档清,清除安然.消防隐患,营造一个优越的工作情形.7.现场消防暂时举措措施,不得随便装配.移动,以确保火警产生时消防举措措施的可*性.8.施工现场严禁运用电炉子等易燃引起火警的物品.9.保温材料.粘结剂.防锈漆等易燃物品必须单独存放,并却要远离火源.热源.电源.室内严禁明火.第六章环保.文明施工1.按施工组织设计所安插得筹划进行施工,合理运用处地安插仓库.加工,包管施工现场干净整洁.2.削减噪音对周边情形的影响,防止扰平易近事宜产生.3.施工中各类放弃物平均安插分类垃圾箱,分类收集丢弃,对于各类油漆筒.残剩油漆等污染性废料送至专业机构处理.4.施工人员在每一段施工完毕后,必须做到活拆档清,保持现场干净整洁.5.施工用水举措措施均采取节能型产品,勤俭用水,试压.冲洗实验时提前做好筹划,专门衔接排水.污水,管道引至周边市政排水管网可*排走以免浸泡周边情形,加倍杜绝随便在施工现场排放.6.在施工人员中增强文明施工宣扬,造就优越的文明习惯建立当代建筑工人的文明形象.第七章标识包装运输及储存1.标识的部分应打印或直接在管材的外壁,应能包管无论是在储存.搬运照样装配后,印记均清楚可见,对于未经许可运用油漆.涂料等物资而造成的标识不清不包含在内.2.标识不该引起对管材的机能产生晦气影响的裂缝或其他开裂的破坏.标识色彩应不合于管材的底色,标识大小应使标识用肉眼检讨可辨.3.包装的请求：地暖管包装为编织布,内罩包装用塑料袋,编织布外部应有显著的标记及响应的解释.4.运输的请求：避紫外线,勿重压,运输进程中不得破坏包装.5.储存的请求：阴凉存放.防止长时光日晒.雨淋,根据请求码放,防止管材受压弯及破坏.。

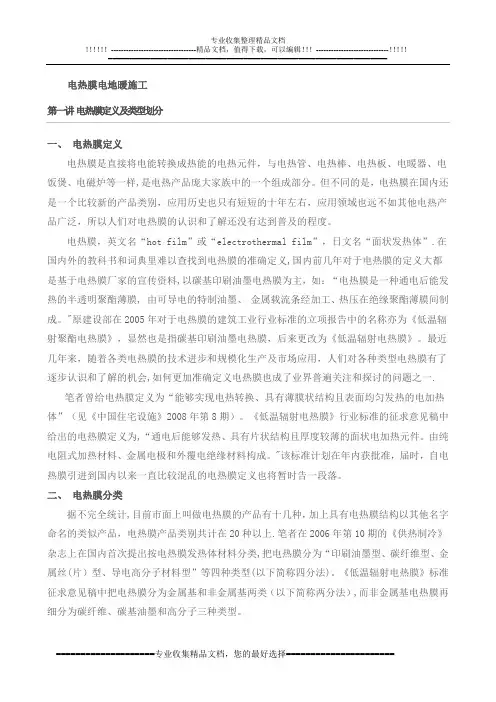

电热膜电地暖施工一、电热膜定义电热膜是直接将电能转换成热能的电热元件，与电热管、电热棒、电热板、电暖器、电饭煲、电磁炉等一样,是电热产品庞大家族中的一个组成部分。

但不同的是，电热膜在国内还是一个比较新的产品类别，应用历史也只有短短的十年左右，应用领域也远不如其他电热产品广泛，所以人们对电热膜的认识和了解还没有达到普及的程度。

电热膜，英文名“hot film”或“electrothermal film”，日文名“面状发热体”.在国内外的教科书和词典里难以查找到电热膜的准确定义,国内前几年对于电热膜的定义大都是基于电热膜厂家的宣传资料,以碳基印刷油墨电热膜为主，如：“电热膜是一种通电后能发热的半透明聚酯薄膜, 由可导电的特制油墨、金属载流条经加工、热压在绝缘聚酯薄膜间制成。

"原建设部在2005年对于电热膜的建筑工业行业标准的立项报告中的名称亦为《低温辐射聚酯电热膜》，显然也是指碳基印刷油墨电热膜，后来更改为《低温辐射电热膜》。

最近几年来，随着各类电热膜的技术进步和规模化生产及市场应用，人们对各种类型电热膜有了逐步认识和了解的机会,如何更加准确定义电热膜也成了业界普遍关注和探讨的问题之一.笔者曾给电热膜定义为“能够实现电热转换、具有薄膜状结构且表面均匀发热的电加热体”（见《中国住宅设施》2008年第8期）。

《低温辐射电热膜》行业标准的征求意见稿中给出的电热膜定义为,“通电后能够发热、具有片状结构且厚度较薄的面状电加热元件。

由纯电阻式加热材料、金属电极和外覆电绝缘材料构成。

"该标准计划在年内获批准，届时，自电热膜引进到国内以来一直比较混乱的电热膜定义也将暂时告一段落。

二、电热膜分类据不完全统计,目前市面上叫做电热膜的产品有十几种，加上具有电热膜结构以其他名字命名的类似产品，电热膜产品类别共计在20种以上.笔者在2006年第10期的《供热制冷》杂志上在国内首次提出按电热膜发热体材料分类,把电热膜分为“印刷油墨型、碳纤维型、金属丝(片）型、导电高分子材料型”等四种类型(以下简称四分法)。

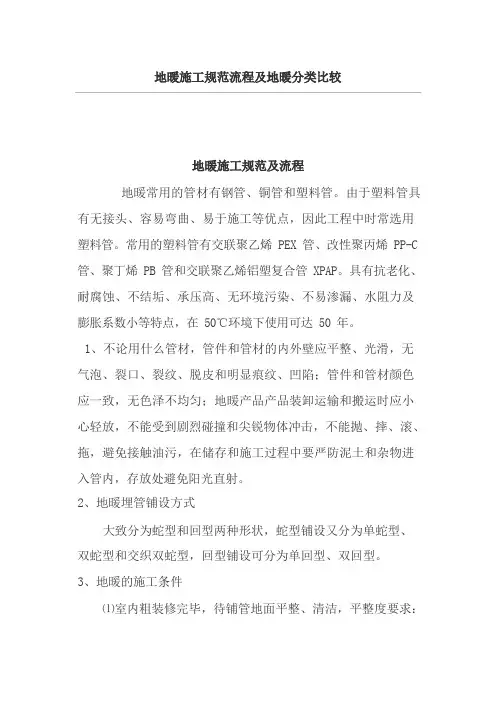

地暖常用的管材有钢管、铜管和塑料管。

由于塑料管具有无接头、容易弯曲、易于施工等优点，因此工程中时常选用塑料管。

常用的塑料管有交联聚乙烯 PEX 管、改性聚丙烯 PP-C 管、聚丁烯 PB 管和交联聚乙烯铝塑复合管 XPAP。

具有抗老化、耐腐蚀、不结垢、承压高、无环境污染、不易渗漏、水阻力及膨胀系数小等特点，在50℃环境下使用可达 50 年。

1、不论用什么管材，管件和管材的内外壁应平整、光滑，无气泡、裂口、裂纹、脱皮和明显痕纹、凹陷；管件和管材颜色应一致，无色泽不均匀；地暖产品产品装卸运输和搬运时应小心轻放，不能受到剧烈碰撞和尖锐物体冲击，不能抛、摔、滚、拖，避免接触油污，在储存和施工过程中要严防泥土和杂物进入管内，存放处避免阳光直射。

2、地暖埋管铺设方式大致分为蛇型和回型两种形状，蛇型铺设又分为单蛇型、双蛇型和交织双蛇型，回型铺设可分为单回型、双回型。

3、地暖的施工条件⑴室内粗装修完毕，待铺管地面平整、清洁，平整度要求：1 米靠尺检查，高低差<8 毫米。

⑵地暖设计图纸及其他技术文件齐全。

⑶地板辐射采暖工程施工方案经审批并进行了技术交底。

⑷材料、机具和施工力量等已准备就绪，且能保证正常施工。

⑸施工现场、施工用水、用电、材料储放场地等暂时设施能够满足施工要求，施工环境温度不宜低于5℃。

⑹安装过程中防止油漆、沥青或者其他化学溶剂污染塑料管道。

⑺地热塑料管材铺设前，检查管道内外是否粘有污垢和杂物。

⑻地暖工程中使用的主要材料、设备及成品或者半成品，应有符合国家或者部颁现行标准的技术质量鉴定文件或者产品合格证。

⑼安装人员应熟悉管材的普通性能，掌握基本操作要点。

⑽所有地板内的孔洞应在供暖管道铺设之前打好，以免任何此后的钻孔操作。

4、地暖主要工艺流程土建结构具备地暖施工作业面→ 固定分集水器→粘贴边角保温→铺设聚苯板→铺设钢丝网→铺设盘管并固定→设置伸缩缝、伸缩套管→ 中间试压→回填混凝土→试压验收。

具体施工工序如下：⑴地暖施工前，楼地面找平层应检验完毕。

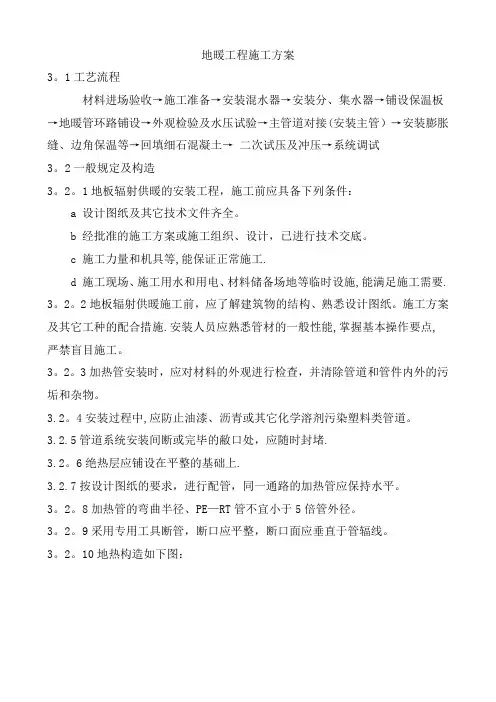

地暖工程施工方案3。

1工艺流程材料进场验收→施工准备→安装混水器→安装分、集水器→铺设保温板→地暖管环路铺设→外观检验及水压试验→主管道对接(安装主管）→安装膨胀缝、边角保温等→回填细石混凝土→二次试压及冲压→系统调试3。

2一般规定及构造3。

2。

1地板辐射供暖的安装工程，施工前应具备下列条件：a 设计图纸及其它技术文件齐全。

b 经批准的施工方案或施工组织、设计，已进行技术交底。

c 施工力量和机具等,能保证正常施工.d 施工现场、施工用水和用电、材料储备场地等临时设施,能满足施工需要. 3。

2。

2地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。

施工方案及其它工种的配合措施.安装人员应熟悉管材的一般性能,掌握基本操作要点,严禁盲目施工。

3。

2。

3加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。

3.2。

4安装过程中,应防止油漆、沥青或其它化学溶剂污染塑料类管道。

3.2.5管道系统安装间断或完毕的敝口处，应随时封堵.3.2。

6绝热层应铺设在平整的基础上.3.2.7按设计图纸的要求，进行配管，同一通路的加热管应保持水平。

3。

2。

8加热管的弯曲半径、PE—RT管不宜小于5倍管外径。

3。

2。

9采用专用工具断管，断口应平整，断口面应垂直于管辐线。

3。

2。

10地热构造如下图：3。

3施工方法3。

3。

1铺设挤塑板1）将厚度×高度=20mm×60mm的苯板条沿室内墙体周边安装；卫生间及室内不做导热地盘管部分不做边界保温带.2）铺设20mm厚苯板要求做到平整、搭接严密；卫生间及厨房根据图纸要求及现场实际情况,预留卫生洁具及厨房案台位置。

3。

3。

2隔热反射膜铺设1）隔热反射膜铺设前后细心核对建筑物房间尺寸、功能、墙体位置是否与设计图一致。

2）绝热材料铺设在平整的结构层或平整的地面上,铺设平整、搭接严密，边缝挤满。

3）门口等不规则部位铺设时,要按实际形状采用刀割成型后铺设。

4)卫生间、厨房等有特殊要求的部位铺板时，按设计要求尺寸割断，保护防水层。

电热地暖施工工艺流程电热地暖是一种通过电热膜或电热缆布设在地面下，利用电能进行加热的地暖系统。

下面是电热地暖施工的详细工艺流程：1.前期准备：确定施工区域并进行测量，了解地面结构和尺寸。

同时确定施工现场的安全措施，确保施工过程安全无误。

2.地面处理：对地面进行必要的处理，如清理杂物、打磨平整、填充坑洞等。

确保地面平整、干净，并且没有任何障碍物。

3.铺设保温层：在地面上铺设一层保温材料，一般常用的是聚苯乙烯(泡沫板)。

保温层的厚度通常根据施工区域的要求以及当地气候条件来确定。

4.铺设电热膜或电热缆：根据施工图纸的要求，在保温层上铺设电热膜或电热缆。

电热膜是一种柔性薄膜，可以根据需要进行剪裁和安装，而电热缆则是一条条绕在地面下的线缆。

5.进行电气连接：将电热膜或电热缆与供电系统连接起来，确保电热系统能够正常工作。

在进行电气连接时，一定要符合相关的电气安全标准，并且由专业电工进行操作。

6.密封处理：对防水和密封进行处理，确保电热膜或电热缆铺设区域不受潮湿和污染。

常用的方法包括使用防水胶进行覆盖、刷涂防水涂料等。

7.铺设地板或地砖：在电热系统完全安装后，即可进行地板或地砖的铺设。

根据个人喜好和风格，可选择木质地板、瓷砖、大理石等材料进行铺设。

8.系统调试和验收：在地板或地砖铺设完成后，需要对电热地暖系统进行调试和验收。

确保系统能够正常工作，地面温度均匀、舒适。

9.最后清理：清理施工现场，确保没有杂物和垃圾留在地面上。

保持施工环境的整洁和安全。

以上就是电热地暖施工的基本工艺流程，每个施工项目可能会有一些细微的差异，具体操作还需根据实际情况进行调整。

在施工过程中，一定要注意安全规范，并且由专业的施工人员或公司进行操作。

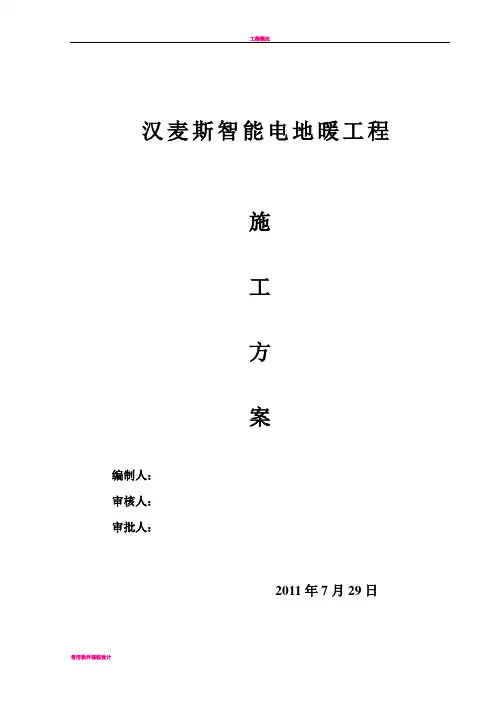

汉麦斯智能电地暖工程施工方案编制人：审核人：审批人：2011年7月29日目录一、编制依据二、编制说明三、工程概况四、主要工作内容五、目标管理（工程总目标、质量目标、工期目标、安全目标）六、施工准备及布置七、组织机构与劳动力布置八、保证措施及计划1、技术措施2、保证工程质量的技术与管理措施3、保证安全及文明施工的技术与管理措施4、保证施工进度的技术与管理措施5、消防治安保证措施6、成品保护措施7、冬季施工措施九、现场施工组织机构管理安排及图表十、劳动力使用计划表及来源一、编制依据1、《采暖通风与空气调节设计规范》GB50019-20033、《低温电地暖地板辐射供暖系统安装》03K404、《地面辐射供暖技术规程》JGJ142-20045、《低温电地暖地板辐射供暖应用技术规程》DBJ/T01-49-20006、《建筑电地暖及采暖工程施工质量验收规范》GB50242-20027、《北京市建筑工程施工安全操作规程》GBJ-62-20028、《建筑安装质量检验评定统一标准》GBJ300-889、《建筑安装工程资料管理规定》DB01-51-200310、依据电采暖地板辐射采暖工程施工图11、根据甲方、土建总包单位所提供的应具备地板采暖施工条件的现场情况及我公司的施工经验进行编制。

二、编制说明1、在全面施工前的准备阶段，我方经现场实地考察后，需要与甲方、监理、土建总包单位签署与本工程相关的工程洽谈文件，我方以此作为编制施工组织设计的依据。

2、我公司根据在确保施工进度的前提下，在经监理验收合格、土建总包单位所提供的应具备地板采暖施工条件的现场情况基础上编制本施工。

四、主要工作内容1、、地板采暖材料的采购、安装，主要材料包括：发热电缆、发泡水泥，保温板，边角保温，反射膜，温控器，电缆卡及钢丝网；2，电线的功率。

5、售后服务：保修期两年内的无偿售后服务和产品终身的有偿性售后服务。

6、施工成品保护。

7、竣工资料的编写、整理、移交，并提供竣工图及电子版资料。

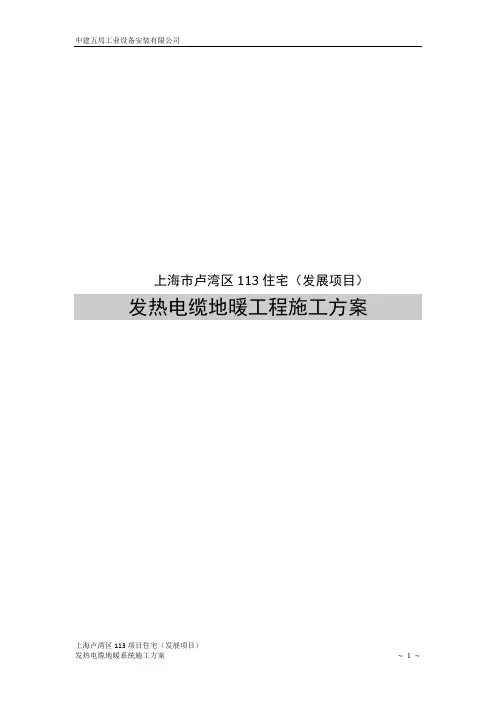

上海市卢湾区113住宅（发展项目）发热电缆地暖工程施工方案目录第一章工程概况 (3)第二章施工安排 (4)一、施工管理目标 (4)二、施工工艺流程 (5)第三章施工进度计划 (6)第四章施工准备及施工配置 (7)一、施工准备工作 (7)二、资源配置计划 (7)第五章施工方法及工艺要求 (8)一、工程设计 (8)二、电地暖系统施工 (9)三、系统运行调试 (12)第一章工程概况本工程项目位于上海市卢湾区太平地区西部，南临复兴东路，西靠马当路，北临自忠路与新天地南部地块相邻，东面为黄陂南路，地块的西北角为太平桥中心绿地。

本项目为住宅发展项目，并配置商业用房，包括四至二十九层高的住宅塔楼共493个住宅单位，沿马当路和自忠路布置的二层临街商铺、会所及室外绿化工程。

另建二层地库（局部有夹层）分别用作人防、停车位、商场、超级市场及会所。

本系统设置于各塔楼各单元卫生间，系统敷设区域为除卫生洁具、管井及柜橱范围外的面积。

第二章施工安排一、施工管理目标1、质量目标：符合国家相应验收规范标准，达到上海市质检站和政府单位评定的“白玉兰”奖等级要求之工程质量或以上的质量标准。

配合总承包实现该质量目标。

分项工程优良率100%，分部工程优良率100%，竣工验收一次合格率100%。

项目部将编制详细的质量保证措施和质量计划，施工过程中强化质量控制点，强化“自检、互检、专检”三检制度，确保质量目标的实施。

2、工期目标：项目经理部根据业主、顾问单位的要求及总承包进度计划认真编制机电工程总进度计划及分进度计划，分进度计划具体到月、旬、周，并认真落实到各专业施工班组，制定切实可行的施工技术措施，确保工程竣工验收，确保工期。

3、安全目标：杜绝死亡和重伤事故，一般轻伤事故频率低于1.5‰。

严格按照安全操作规程和施工组织设计施工，施工临时用电严格按照国家建筑工地临时用电规程架设与布置，各种安全防护设施齐全，安全措施可靠，设置专职安全检查员，确保安全目标实现。

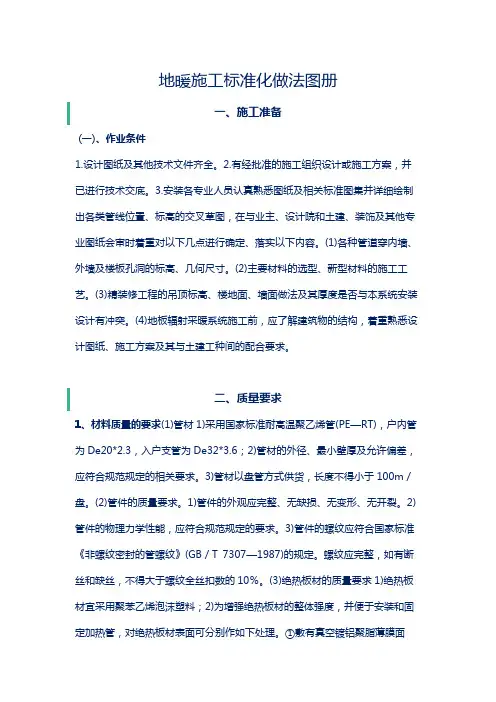

地暖施工标准化做法图册一、施工准备(一)、作业条件1.设计图纸及其他技术文件齐全。

2.有经批准的施工组织设计或施工方案，并已进行技术交底。

3.安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图，在与业主、设计院和土建、装饰及其他专业图纸会审时着重对以下几点进行确定、落实以下内容。

(1)各种管道穿内墙、外墙及楼板孔洞的标高、几何尺寸。

(2)主要材料的选型、新型材料的施工工艺。

(3)精装修工程的吊顶标高、楼地面、墙面做法及其厚度是否与本系统安装设计有冲突。

(4)地板辐射采暖系统施工前，应了解建筑物的结构，着重熟悉设计图纸、施工方案及其与土建工种间的配合要求。

二、质量要求1、材料质量的要求(1)管材1)采用国家标准耐高温聚乙烯管(PE—RT)，户内管为De20*2.3，入户支管为De32*3.6；2)管材的外径、最小壁厚及允许偏差，应符合规范规定的相关要求。

3)管材以盘管方式供货，长度不得小于100m／盘。

(2)管件的质量要求。

1)管件的外观应完整、无缺损、无变形、无开裂。

2)管件的物理力学性能，应符合规范规定的要求。

3)管件的螺纹应符合国家标准《非螺纹密封的管螺纹》(GB／T 7307—1987)的规定。

螺纹应完整，如有断丝和缺丝，不得大于螺纹全丝扣数的10％。

(3)绝热板材的质量要求1)绝热板材宜采用聚苯乙烯泡沫塑料；2)为增强绝热板材的整体强度，并便于安装和固定加热管，对绝热板材表面可分别作如下处理。

①敷有真空镀铝聚脂薄膜面层。

②铺设低碳钢丝网。

三、操作工艺施工准备（含清理地面、找平)→铺设挤塑聚苯板和8mm边界膨胀带→0.2厚地暖反射膜→铺设盘管（PERT）→安装固定分、集水器→设置过门伸缩缝（含盖钢丝网片A4@200双向布置）→中间验收（一次水压试验）→回填50mm 厚细石混凝土层→完工验收（二次水压试验）。

1、楼地面基层清理凡采用地辐射采暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面要求。

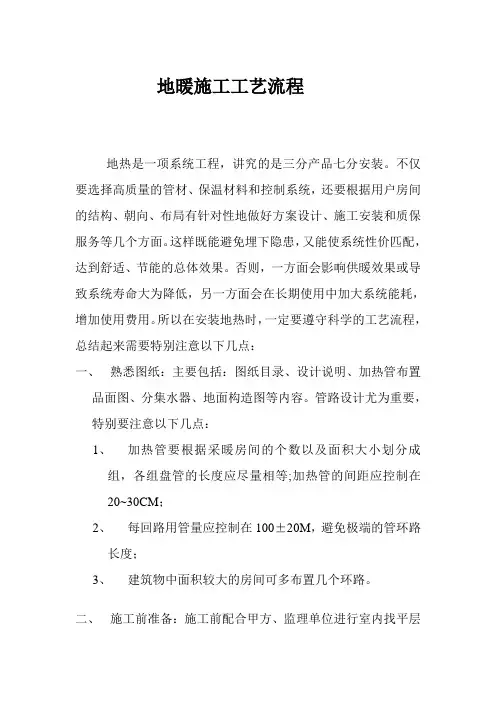

地暖施工工艺流程地热是一项系统工程，讲究的是三分产品七分安装。

不仅要选择高质量的管材、保温材料和控制系统，还要根据用户房间的结构、朝向、布局有针对性地做好方案设计、施工安装和质保服务等几个方面。

这样既能避免埋下隐患，又能使系统性价匹配，达到舒适、节能的总体效果。

否则，一方面会影响供暖效果或导致系统寿命大为降低，另一方面会在长期使用中加大系统能耗，增加使用费用。

所以在安装地热时，一定要遵守科学的工艺流程，总结起来需要特别注意以下几点：一、熟悉图纸：主要包括：图纸目录、设计说明、加热管布置品面图、分集水器、地面构造图等内容。

管路设计尤为重要，特别要注意以下几点：1、加热管要根据采暖房间的个数以及面积大小划分成组，各组盘管的长度应尽量相等;加热管的间距应控制在20~30CM；2、每回路用管量应控制在100±20M，避免极端的管环路长度；3、建筑物中面积较大的房间可多布置几个环路。

二、施工前准备：施工前配合甲方、监理单位进行室内找平层的检查工作，如现场不具备施工条件（如存在地面平整度不够、地面标高不符合要求、地面杂物堆放等情况）或具备条件的工作面无法满足地热工程进度计划，在此情况下不应进行地热工程施工，具体如下：1、设计图纸等技术文件应齐全，并已经进行技术交底；2、协调工作配合流程，避免与其他工种进行交叉施工作业，特别是所有后期所需的地面孔洞应打好，避免以后的任何钻孔工作；3、保证施工现场水电管路施工完毕，厨房、卫生间也应已做过闭水试验并经过验收。

地面应平整清洁，无裸露的钢筋、水电管线及任何影响施工进行的设备、材料、杂物等；4、施工现场应有水电供应，有专用的材料存放地，同时应保证施工温度比小于5度。

三、施工工序：施工工序可遵守以下步骤：铺设保温层- -铺设反射膜- -铺设地暖管- -分集水器的安装- -热电头执行器安装- -第一次打压- -充填混凝土- -第二次打压—找平层及地面的铺设。

过程中用以下几点应注意：1、保温板的铺设（1）、整板放在四周，切割板放在中间；（2）、板与板之间用胶带连接；（3）、平整度，高差不允许超过正负5MM；（4）、缝隙不大于5MM；2、反射膜的铺设（1）、反射膜铺设一定要平整，不得有皱褶；（2）、遮盖严密，不得有漏保温板或地面现象；（3）、反射膜方格对称整齐，不得有错格现象发生（方便计算管道间距，反射膜方格间距为5MM）；（4）、反射膜之间必须用透明胶带或铝箔胶带粘连；3、管道的铺设（1）、与设计回路相符合；（2）、管道铺设间距与设计相符合（3）、如管道回路之间实际铺设长度差距大于30M，则从新调整及时通知甲方；（4）、管道与墙体之间距离在100CM~150CM；（5）、坚决制止出线管道交叉现象；（6）、分集水器到地面部分管道必须加保温套管（7）、管道端口应采取临时封堵措施；（8）、埋设于地面下的管道中间不得设有管件；（9）、加热管道与分集水器支路连接之前，加热管道穿越地面处要有套管保护；（10）、加热盘管铺设后，为填充混凝土之前，禁止穿硬底鞋在上面行走或搬运、堆放材料设备；4、分集水器安装（1）、为保证分集水器将来维修，分集水器所在位置保证分集水器可整体拆卸；（2）、分集水器安装时上沿高度不低于600MM；（3）、分集水器路数应与设计相符合；（4）、分集水器的进回水两端应安装压力表、自动排气阀；（5）、分集水器安装完毕临时用反射膜进行覆盖保护，防止落水泥、油漆等污染物；5、热电头执行器安装（1）、与温度控制面板连接是否与施工方案相符；（2）、与分集水器连接是否紧密；（3）、开启、关闭是否正常；6、混凝土填充（1）、混凝土必须在加热管充0.6MPa压力的条件下才可填充（2）、混凝土养护周期一般为48小时7、水压试验：步骤：经分集水器慢慢注水，同时将管道内空气排出- -充满水后，进行水密性检查- -采用手动泵缓慢升压（1）、水压试验之前、应对试压管道和构件采取安全有效地固定和保护措施；（2）、试验压力应不小于系统静压加0.3MPa,但不高于0.6MPa;（3）、冬季进行水压试验时，应采取可靠的防冻措施；（4）、升压至规定试验力后，停压，稳压1h，观察有无漏水现象（5）、稳压1h后，补压至规定试验力值，15min内的压力降不超过0.05MPa无渗漏合格，地面采暖系统未经调试，严禁运行使用。

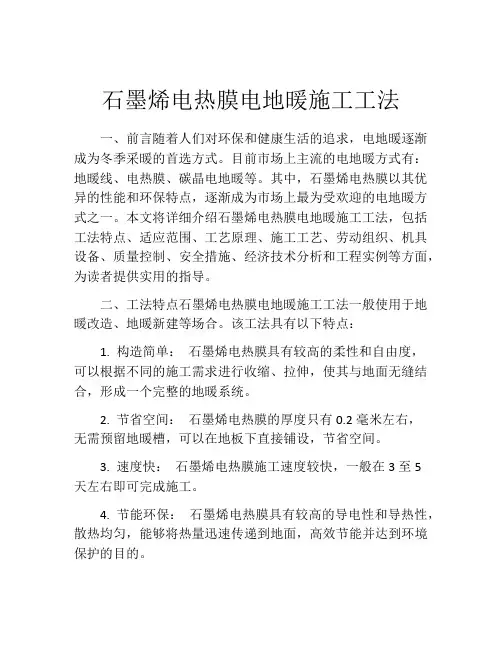

石墨烯电热膜电地暖施工工法一、前言随着人们对环保和健康生活的追求，电地暖逐渐成为冬季采暖的首选方式。

目前市场上主流的电地暖方式有：地暖线、电热膜、碳晶电地暖等。

其中，石墨烯电热膜以其优异的性能和环保特点，逐渐成为市场上最为受欢迎的电地暖方式之一。

本文将详细介绍石墨烯电热膜电地暖施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面，为读者提供实用的指导。

二、工法特点石墨烯电热膜电地暖施工工法一般使用于地暖改造、地暖新建等场合。

该工法具有以下特点：1. 构造简单：石墨烯电热膜具有较高的柔性和自由度，可以根据不同的施工需求进行收缩、拉伸，使其与地面无缝结合，形成一个完整的地暖系统。

2. 节省空间：石墨烯电热膜的厚度只有0.2毫米左右，无需预留地暖槽，可以在地板下直接铺设，节省空间。

3. 速度快：石墨烯电热膜施工速度较快，一般在3至5天左右即可完成施工。

4. 节能环保：石墨烯电热膜具有较高的导电性和导热性，散热均匀，能够将热量迅速传递到地面，高效节能并达到环境保护的目的。

5. 可调控性强：石墨烯电热膜可根据需要进行较大功率的调节，实现精准温控，符合人们的健康生活需求。

三、适应范围石墨烯电热膜电地暖适用于住宅、商业、办公场所等各种建筑类型。

尤其是在对老旧建筑进行改造时，石墨烯电热膜电地暖的施工工法可以有效地解决因敷设管道导致的层高增加、减少使用空间等问题，提高室内空间的利用率。

四、工艺原理1.施工工法与实际工程之间的联系石墨烯电热膜电地暖施工工法采用铺贴式铺设石墨烯电热膜的方式，其电路使用国际标准封装技术，灵活简便，实用性强。

石墨烯电热膜铺设在地面下，一般与浅层地底板接触，地暖管道经过环形布置后，通过多点悬挂固定。

2.采取的技术措施（1）地面处理：将施工区域地面进行清洁、平整处理，并涂刷符合要求的地坪底漆。

（2）铺贴地暖膜：按照设计方案，在地基层上均匀铺贴石墨烯电热膜，并连接电源线。

电地暖安装施工工艺技术步骤图解1、组织电地暖设计施工技术方案图并交付业主确认
2、清理地面，铺设豪赫蒂夫电地暖专用防潮膜、保温板和地暖反射膜
3、铺设地暖硅晶网，用豪赫蒂夫生态地暖专用卡钉固定连接硅晶网
4、根据设计电地暖施工安装图纸均匀铺设安装豪赫蒂夫碳纤维发热电缆(全程带电施工作业)
5、检测电地暖发热电缆产品系统电阻值及绝缘电阻值等技术指标
6、检测合格后回填砂浆水泥(由装潢或土建施工队伍实施)
7、铺设安装地面装饰材料(瓷砖地砖大理石或复合地板、实木地板等基本所有类型地面装饰材料)
8、确认豪赫蒂夫电地暖系统产品各项参数及安装调试温控器交付用户验收使用。

地暖工程施工方案第一部分工程概况一、编制依据与说明二、工程概况第二部分施工组织设计一、施工准备与组织机构二、安装施工第三部分施工管理一、质量保证措施二、成品保护措施三、中间验收与竣工验收四、技术管理措施五、安全消防措施六、环保、文明施工七、标识、包装、运输及储存第一部分工程概况第一章编制依据与说明一、编制依据1、施工图。

2、根据工程建设标准《低温热水地板辐射采暖工程应用技术规程》进行编制。

3、现行《建筑施工规范》相关规定。

4、因该施工组织设计为投标方案，未与土建方协调施工进度和施工顺序，所以仅以我公司过去施工的相似工程为模拟施工方案，具体施工组织设计应待施工前各方协商后准备编制。

5、根据我公司的施工经验进行编制。

二、编制说明依据施工图纸，在采暖工程施工规范和给排水施工规范为原则的基础上，针对工程的实际情况编制施工组织设计，合理安排施工，确保工程的质量及进度。

第二章工程概况一、工程概况：山东外国语职业学院1-5#学生公寓楼地暖工程，施工面积约 17500平方米，地板采暖承包内容：二、工程特点：（1）甲方负责提供设计地板采暖施工图纸。

（2）乙方负责上述工程范围内的低温地热采暖系统工程的安装施工。

（3）本工程包工包料。

（4）低温地热采暖工程可能与电气、门窗安装、给水工程施工有交*，要求各方密切配合，以确保工程质量和施工效率。

1第二部分施工组织设计第一章施工准备与组织机构一、施工准备工作施工准备工作具体分为甲方的施工准备工作和乙方的施工准备，是工程顺利施工的基础。

（一）、甲方的施工准备工作：为保证工程质量、施工进度，甲方负责提供的符合低温地热采暖施工要求的作业面须经监理验收后方可交付乙方施工；同时要求在乙方进场前至少提供本次施工量30%的工作量，以满足乙方施工跟进进度的要求，以免造成停工、窝工等现象。

具体条款如下：1、对乙方提供施工图，组织有关工种进行会议、技术交底，以便于统一协作施工。

2、甲方提供施工用电、用水。

地热地暖铺设工艺一、施工准备:发热电缆地面辐射供暖工程先进行施工图设计，施工图设计文件应符合下列要求：1。

施工图设计文件应以施工图纸为主，包括：图纸目录、设计说明、发热电缆布置平面图、温控装置布置图、地面构造图等内容.2。

设计说明中应详细说明供暖室内外计算温度、配电方案、发热电缆材料技术数据、规格：标明使用的具体条件如工作温度、工作电压、电力负荷等:以及绝热层材料的导热系数，容重(密度）、规格、厚度等.3. 平面图中应绘出发热电缆的具体布置形式和敷设间距，标出各供暖房间的编号和发热电缆的计算长度等。

严格按照设计要求及方案进行施工，施工开始前组织参与施工的人员熟悉施工图纸，讲解施工要点，做到每个施工人员对自己的工作和责任明白、清楚。

二、施工过程：铺设绝热层铺设铝箔及布暖线暖线铺完检测合格回填填充物安装温控器首先了解现场情况，对场地进行认真检查和清理。

对所有可能引起安装损坏的杂物进行清扫，确保安装现场的安装条件。

1、认真检查每卷加热线缆的欧姆、绝缘值并记录在案.发热电缆的结构从里到外由以下材料组成:发热导线、绝缘层、接地屏蔽层和外鞘等。

发热电缆的外鞘表皮最高发热温度不应高于65℃,线功率不宜超出19W/m，外径不宜小于6mm；发热导体宜使用纯金属或金属合金材料，应满足最少50年的非连续正常使用时间寿命；发热电缆应有清晰标志，包括商标和电缆型号.符合标准的线缆才能进入安装；2、发热电缆地面辐射供暖系统的地面结构,宜由基层(楼板或与土壤相邻的地面)、找平层、绝热层（上部敷设加热管)、伸缩缝、填充层和地面层组成.找平层做到平整、干净,无任何突出的砂石、砂浆结块，保温层布放平整，预留准确、无空隙。

在绝热层上平整的铺上反射膜，接缝严密。

再在上面铺设金属固定网，固定网要求平整、无翘刺、周遍压紧。

由质量责任人检查合格后才能进入下道工序。

3、加热线缆铺设应间距均匀、排列整齐，最大间距不应超过300mm，不应小于6倍电缆直径,任何位置电缆的弯曲半径不得小于产品规定值。

1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。

施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。

（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。

常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。

墙面根部应平、直且无积灰现象。

绝热层的铺设应平整，绝热层相互间的接缝应严密。

直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。

聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。

伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。

2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。

伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。

3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。

发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
