吊顶工程PPT课件

  • 格式：ppt
  • 大小：5.55 MB
  • 文档页数：41

下载文档原格式

  / 41

合集下载

轻钢龙骨吊顶分解课件

轻钢龙骨吊顶分解课件

吊顶涂料是用于涂刷吊顶表面的装饰材料，常用的吊顶涂料 有乳胶漆、油漆等。
辅料则是用于辅助涂料施工的材料，如腻子、砂纸、稀释剂等。
03
轻钢龙骨吊顶设计
设计原则与流程
原则
安全可靠、经济合理、美观实用、技术先进。
流程
测量房间尺寸→确定吊顶造型→选择吊顶材料→设计平面布置图→绘制吊顶施 工图→审核施工图纸→准备材料、制作加工→安装吊顶龙骨、面板→验收。
01
02
03
04
吊顶不平整
加强施工过程中的质量控制， 确保每一步安装都符合要求。
连接不牢固
采用合格的连接材料和工艺， 确保连接牢固可靠。
材料变形
选用优质材料，并在运输和存 储过程中采取保护措施，防止
材料变形。
尺寸偏差
加强施工前的测量和校对工作， 确保安装尺寸准确。
验收标准与流程
外观检查
检查吊顶表面是否平整、无划痕、无 色差。
熟悉施工图纸，了解吊顶 的标高、造型和规格，明 确各部位的设计要求。
工具准备
准备好施工所需的工具， 如电钻、电焊机、切割机 等。
测量放线与弹线
根据设计图纸，确定吊顶的位置和标高，并在墙面上进行 测量放线。
在墙面上弹出吊顶的基准线，确保吊顶的水平度和垂直度。
安装吊杆与龙骨
根据设计要求，确定吊杆的位置和间距，并用电钻在墙面上打孔。 将吊杆插入孔中，用螺丝固定，然后安装龙骨，连接龙骨与吊杆。
尺寸测量
牢固性测试
对吊顶进行承重测试，确保安装牢固。
测量吊顶的尺寸，确保符合设计要求。
验收标准与流程
功能性测试
测试吊顶的功能性设施，如灯 具、通风口等，确保正常运行。
1. 施工方自检

《吊顶施工工艺》课件

《吊顶施工工艺》课件
注意事项
在验收前应先进行清洁工作，确保吊顶表面干净整洁；检查所有电器线路是否符合安全 规范；检查吊顶板材是否有受潮、变形等现象；确保验收合格后才可进行下一步装修工
作。
PART 06
吊顶施工案例分析与实践
REPORTING
案例一：家庭客厅吊顶施工
总结词
简单、实用、美观
VS
详细描述
家庭客厅吊顶施工通常采用轻钢龙骨或木 龙骨作为骨架，以石膏板或铝扣板作为饰 面材料。施工过程中需注意安全，遵循施 工规范，确保吊顶结构安全牢固。吊顶造 型应简洁大方，色彩搭配和谐，与整体家 居风格相协调。
案例二：办公室吊顶改造工程
总结词
高效、环保、节能
详细描述
办公室吊顶改造工程通常要求高效、环保和 节能。可采用集成吊顶或金属吊顶等新型材 料，这些材料具有防火、防潮、易清洁等特 点。施工过程中应注重吊顶的通风系统和照 明设计，确保室内空气流通和照明充足。同 时，应合理利用能源，如采用LED灯具等节 能设备。
吊顶不平整
接缝不严密
调整吊顶龙骨，重新安装或更换吊顶板材 。
清理接缝处，重新填嵌密封材料或调整吊 顶板材。
吊顶板材开裂
灯具、风口等安装不牢固
更换损坏的吊顶Байду номын сангаас材，加强板材固定或增 加支撑结构。
加固灯具、风口等部件的安装，确保牢固 可靠。
吊顶施工验收标准与注意事项
验收标准
吊顶表面平整、光滑，无气泡、裂纹等现象；吊顶龙骨安装牢固，无松动现象；灯具、 风口等安装牢固可靠；接缝严密，无缝隙、错位等现象。
吊顶施工的流程与注意事项
总结词
吊顶施工流程、吊顶施工注意事项
详细描述
吊顶施工的流程包括测量放线、安装龙骨、安装基层板、安装面层板、收口处理等步骤。在施工过程 中，需要注意安全操作、保证质量、控制进度等方面的事项，同时还需要遵守相关的施工规范和安全 标准。

第十二章 天棚工程优品ppt

第十二章 天棚工程优品ppt
第十二章 天棚工程
天棚的造型是多种多样的，除平面型外有多种起伏型。 起伏型吊顶即上凸或下凹的形式，它可有两个或更多的高 低层次，其剖面有梯形、圆拱形、折线形等。水平面上有 方、圆、菱、三角、多边形等几何形状。
二、定额应用
省建筑工程预算定额（03版）下册第十二分部天 棚工程包括天棚抹灰、天棚吊顶、灯槽、灯带及 风口等三部分。 天棚抹灰分砼天棚、钢板网天棚、板条及其他板 面天棚抹灰。 天棚吊顶分天棚骨架和天棚饰面。 灯槽、灯带分悬挑式、嵌入式，风口分实木和铝 合金。
三、计算案例
某工程天棚平面如图8-4，设计为U38不上人型轻钢龙 骨石膏板吊顶，龙骨网格350×350。计算天棚装饰费 用。
工程量：跌级式，S=0.6×（4.5+7.5）×2=14.4 m2 =49.59-14.4=35.19 m2
天棚吊顶工程量清单项目包括：天棚吊顶、格棚吊顶、吊筒吊顶、藤条造型悬挂吊顶、织物软雕吊顶、网架（装饰）吊顶六个项目，
墙、垛、柱、附墙烟囱、检查口和管道所占的面积，带梁天棚。 梁两侧抹灰面积并入天棚面积内，板式楼梯底面抹灰按斜面积计 算，锯齿形楼梯底板抹灰按展开面积计算。
天棚吊顶
内计算。板式楼梯底面抹灰按斜面积计算。 2、天棚吊顶骨架工程量按设计图示尺寸以水平投影面积 计算。 不扣除间壁墙、检查口、附墙烟囱、柱、垛和管道 所占的面积，但应扣除与天棚相连的窗帘箱等所占的面积。 3、阶梯式（跌级式）天棚的计算范围以阶梯式（跌级式）
最上（下）一级边沿加30cm计算。
4、拱形及下凸弧形天棚按起拱或下凸弧起止的范围以平 不扣除间壁墙、垛、柱、附墙烟囱、检查口和管道所占的面积，带梁天棚。
4、天棚曲边系指天棚迭落等侧面的弧形部分面层，曲面是指天 棚平面的弧形部分面层。

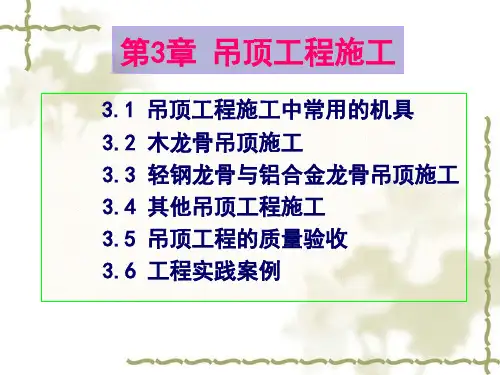

第三章-吊顶工程施工

第三章-吊顶工程施工

电锤
电动冲ห้องสมุดไป่ตู้钻
打钉机
电动自攻钻
微型空气压缩机
型材切割机
3.2 木龙骨吊顶施工
3.2.1 木龙骨吊顶的构件组成及对材料的要求 1.木龙骨吊顶的构件组成
由方木制成的龙骨组成的骨架和石膏板、胶合板、纤 维板等面板构成。
图3-1 木龙骨吊顶
2.木龙骨吊顶对材料的要求 1）对木龙骨木方的要求
木龙骨木方型材其材质和规格应符合设计要求，通常采用
❖ 确定标高线 先定出地面基准线 采用 “水柱法”
图3-2 确定水平标高线
❖ 确定造型位置线 ❖ 确定吊点位置线 在一般情况下，吊点按每平方米
一个均匀布置，灯位处、承载部位、龙骨与龙骨相接 处及叠级吊顶的叠级处应增设吊点。
3）吊杆固定 木龙骨吊顶大多为不上人的吊顶，固定 方法有三种。
❖ 膨胀螺栓固定 用冲击钻在建筑结构面上打孔、安装 膨胀螺栓后，可以将角钢固定在膨胀螺栓上。
❖ 过渡节点
2）木吊顶与设备之间节点处理 ❖ 吊顶与灯光盘节点
❖ 吊顶与检修孔节点处理
❖ 木吊顶与墙面间节点处理
❖ 木吊顶与柱面间的节点处理 与木吊顶与墙面间节点处理的方法基本相同，所用材
料有木线条、塑料线条、金属线条等。
3.2.3 其他形式木龙骨吊顶施工
1.井格式吊顶 这类吊顶通过设置纵、横向或斜向布置的装饰 梁，使它们交叉，将吊顶划分为大小不同、形 状各异的格子。
1. 工艺流程 基层检查 → 放线 → 吊杆固定 → 木龙骨组装 → 固定沿墙龙骨 → 骨架吊装固定 → 安装罩面板
2．施工要点
1）基层检查 对屋面（楼面）进行结构检查， 对不符合设计要求的及时进行处理，同时检查 房屋设备安装情况、预留孔位置是否符合设计 要求。

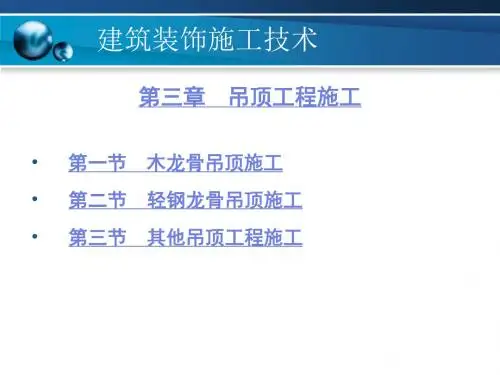

建筑装饰施工技术 第3章 吊顶工程施工

建筑装饰施工技术 第3章 吊顶工程施工

建筑装饰施工技术
图3.5 木龙骨利用槽口拼接示意图
3.龙骨拼装 拼装的方法常采用咬口（半榫扣接）拼装法，具体做
法为：在龙骨上开出凹槽，槽深、槽宽以及槽与槽之间的 距离应符合有关规定。然后，将凹槽与凹槽进行咬口拼装， 凹槽处应涂胶并用钉子固定，如图3.5所示。
建筑装饰施工技术
4.安装吊点、吊筋 吊点：常采用膨胀螺栓、射钉、预埋铁件等方法，具
图3.11 吊顶面层接缝图
建筑装饰施工技术
2.基层板的固定 （1）钉接
用铁钉将基层板固定在木龙骨上，钉距为80-150mm， 钉长为25-35mm，钉帽砸扁并进入板面0.5-1mm。 （2）黏结
黏结即用各种胶黏剂将基层板黏结于龙骨上，如矿棉 吸声板可用1︰1水泥石膏粉加入适量107胶进行黏结。
工程实践证明，对于基层板的固定，若采用黏、钉结 合的方法，则固定更为牢固。
Ⅳ类胶合板为不耐潮胶合板，适合在室内常态下使用。
建筑装饰施工技术
4.胶合板的胶合强度
表3.4 胶合板的胶合强度指标值
胶合板材树种
单个试件的胶合强度（MPa）
Ⅰ、Ⅱ类
Ⅲ、Ⅳ 类
椴木、杨木、拟赤杨 水曲柳、菏木、枫香、槭木、榆木、柞木 桦木 马尾松、云南松、落叶松、云杉
≥0.70 ≥0.80 ≥1.00 ≥0.80
体安装方法，如图3.6所示。 吊筋：常采用钢筋、角钢、扁铁或方木，其规格应满
足承载要求，吊筋与吊点的连接可采用焊接、钩挂、螺栓 或螺钉的连接等方法。吊筋安装时，应做防腐、防火处理。
建筑装饰施工技术
图3.6 木质装饰吊顶的 吊点固定形式
（a）预制楼板内浇筑细 石混凝土时，埋设φ 10φ 12短钢筋，另设吊筋 将一端打弯勾于水平钢

天花吊顶装饰构造PPT课件

天花吊顶装饰构造PPT课件
木龙骨的连接吊挂形式 ——螺栓吊挂主龙骨，吊木连接次龙骨
38
一、主要材料
1、木料：木龙骨料应为烘干，无扭曲的红、白松树种，并按设计要求进 行防火处理。
木龙骨规格按设计要求，如设计无明确规定时，大龙骨规格为 50mm×70mm或50mm×100mm；小龙骨规格为50mm×50mm或40mm×50mm；木 吊杆规格为50mm×50mm或40mm×40mm。 2、罩面板材及压条
罩面板
覆面（次）龙骨
8钢筋吊杆 上端焊接 下端套丝
A8垫圈 吊件
U、C型承载龙骨 （主龙骨、大龙骨）
罩面板
58
3、安装主龙骨 A、根据吊杆在主龙骨长度方向上的间距在主龙骨上安装吊挂件。 B、将主龙骨与吊杆通过垂直吊挂件连接。上人吊顶的悬挂，用一个吊环
将龙骨箍住，用钳夹紧，既要挂住龙骨，同时也要阻止龙骨摆动。不 上人吊顶悬挂，用一个专用的吊挂件卡在龙骨的槽中，使之达到悬挂 的目的。 C、根据标高控制线使龙骨就位。待主龙骨与吊件及吊杆安装就位以后， 以一个房间为单位进行调整平直。
钳子
扳手
34
锤子
斧子
凿子
35
吊顶的类型__按基层材料可分为：木骨架、金属骨架。
一、木龙骨吊顶工程施工工艺
36
2.吊顶的类型
按基层材料可分为：木骨架、金属骨架。
木龙骨布置形式——主次龙骨同层
木 龙 骨 吊 顶
37
吊筋的作用、间距及固定
作用——吊挂主龙骨，承受顶棚荷载，调整顶棚高度。 间距——900～1000mm。 固定——预埋铁件、预留钢筋、膨胀螺栓、射钉等。
在板底打底后再抹灰、喷涂、裱糊等。
9
木丝吸音板
10
(二)悬吊式顶棚——悬挂在结构层下方。 1.吊顶组成——基层、面层、吊筋。

吊顶系统.ppt

吊顶系统.ppt
• 17.贴面板安装完毕并待粘结剂凝固后（约3-4时），在石膏板楔形边 进行接缝处理。
• 18.用刮刀将填缝料涂抹在楔形边凹陷处，压实并填满板与板的缝隙。 剪取适当长度纸带，对准板缝中心用力压入填缝料，从上到下用刮刀 压实。填缝料厚度至少为1mm。立即在纸带上覆盖一层填缝料，宽度 100-120mm；
4.1 吊顶工程-系统介绍第部一分
组成：轻钢骨架，配件，零配件，粘结剂，面层材料。
作业条件： 主体结构施工时的预埋件； 主体结构完工，并通过质量
验收； 安装前准备工作； 在大面积施工前，样板先行。
4.2 吊顶工程-施工流程第部一分
弹线 安装龙骨吊卡
固定竖向龙骨
固定横向龙骨
安装罩面板
安装压条 刷防锈漆
点
踢脚处理
阴角贴面处理 顶棚处理
3. 3 室 内 保 温 工 程
施 第第工一三 部部节分分
点
成品踢脚
窗口节点处理详图
3.4 室内保温工程-技术要第部领一分
1进行保温板铺贴前确保室内线管排布完成； 2 墙面阴阳角的垂直度和平整度； 3确保墙面干净，应没有浮灰、污垢、涂料、潮气等污染 物或其他妨碍粘结的材料； 4 施工洞要封住； 5墙面有焊接部位及打洞部位要及时完成修复墙面； 6厨、卫间保温安装完成后在其表面贴一层纤维网格布并 用专用砂浆磨平，确保墙砖镶贴稳固。
复合板，裁切的洞口要大于配件周边1mm左右，待复合板粘贴完毕后用 粘贴石膏将缝隙填充密实;
3.2 室内保温工程-施工流第部程一分
• 12.在阴角处复合板宽度较大时，要对板进行切割，这时要将切割边与 阴角对齐。
• 13.基层上涂抹石膏： • 在墙面上用抹刀，以横向不超过400mm，竖向不超过100mm的间距，

装饰装修工程施工工艺ppt课件

装饰装修工程施工工艺ppt课件

5、门槛石长度应大于门框净宽50mm，居中铺贴，门洞两边石材未覆盖处
用湿浆抹平（与门槛石同时施工完成）；门槛石的宽度应与门套边对齐——
凸口(如插口式）门套线对齐内边，平口（如与门套连体）门套线对齐外边。
可编辑课件PPT
32
二、地面工程
（九）厨房、卫生间门槛石安装工艺
可编辑课件PPT
33
二、地面工程
可编辑课件PPT
26
二、地面工程
（七）卫生间地漏安装施工工艺
可编辑课件PPT
27
二、地面工程
（八）淋浴房地面石材施工工艺 施工工序：地面清理→水泥浆结合层→铺贴石材→养护→晶面处理
可编辑课件PPT
28
二、地面工程
（八）淋浴房地面石材施工工艺 重点说明： 1、淋浴房地面铺贴石材前须先作挡水槛，挡水槛完成面高度低于石材地 面30mm，挡水槛采用混凝土砂浆浇筑，挡水槛与地面接触位置须作弧形翻边。 2、防水施工须先对档水槛阴角处进行柔性防水处理，待档水槛阴角防水 干透后再进行大面防水施工。 3、沐浴房门槛石材须采用湿铺工艺进行铺贴，预防淋浴用水落地后向外 渗透。
12
二、地面工程
（三）地面釉面瓷砖铺贴施工工艺 施工工序：地面清理→瓷砖浸水湿润→水泥砂浆结合层→安装标准块→铺 贴地面砖→勾缝→清洁→养护
可编辑课件PPT
13
二、地面工程
（三）地面釉面瓷砖铺贴施工工艺
重点说明：
1、铺贴釉面陶瓷地面砖前，应先将陶瓷地面砖浸泡阴干（浸泡至不起气
泡即可取出阴干）。
2、同一空间饰面砖色泽应一致、套割边缘应整齐，大面无小块，开孔位
可编辑课件PPT
35
三、墙柱面工程
（一）轻钢龙骨石膏板隔墙施工工艺 施工工序：隔墙放线定位→安装天地龙骨→安装竖向龙骨→ 安装横向龙 骨→龙骨内敷设隐藏管线→ 门洞口、窗台口加固→ 封一面石膏板→填充隔音 棉→ 进行隐蔽验收→再封加一面石膏板

吊顶工程施工工艺质量验收标准培训讲义PPT

吊顶工程施工工艺质量验收标准培训讲义PPT

六、吊顶工程施工质量要求
(5)、暗龙骨吊顶工程安装的允许偏差和检验方法应符合下表的规定。
项次
项目
纸面石膏板
1 表面平整度
3
2 接缝直线度
3
3 接缝高低差
轻钢龙骨吊顶示意图
二、吊顶封板前应对下列分项工程进行验收
1、吊顶内管道、设备的安装及管道试压； 3、预埋件或拉结筋； 5、龙骨安装；
2、木龙骨防火、防腐处理； 4、吊杆安； 6、填充材料的设置。三、吊顶工程验收时应检查下列文件
1、吊顶工程施工图、设计说明及其他设计文件； 2、材料的产品合格证书、性能检测报告、进场验收记录和复验报告； 3、隐蔽工程验收记录； 4、施工记录。
五、轻钢龙骨吊顶安装工艺流程
6、安装龙骨：用放线仪检查龙骨起拱情况（起拱高度为房间跨度1/200~1/300）。
五、轻钢龙骨吊顶安装工艺流程
7、木龙骨防腐处理：吊顶木制品按500g/m2涂刷防火涂料，防火涂料分二遍进 行涂刷，厚度不得低于0.3mm厚。
五、轻钢龙骨吊顶安装工艺流程
8、安装罩面板：石膏板长边应沿纵向次龙骨铺设；安装双层石膏时，上下层石 膏板接缝应错开，不得在一根龙骨上接头，接头处龙骨宽度不少于4cm；一块石 膏板由中间向四边进行固定，螺丝钉宜略埋入板面，但不得破坏纸面。
安装主龙骨
安装次龙骨
石膏板拼缝处理
安装压条
满刮腻子
乳胶漆面层施工
木龙骨防腐处理 安装罩面板 末端设备安装
五、轻钢龙骨吊顶安装工艺流程
1、施工准备：深化设计图纸，确定各专业管道走向及相对位置， 确定吊顶底标高；各专业吊顶内分项工程隐蔽验收合格。
五、轻钢龙骨吊顶安装工艺流程
2、弹顶棚标高水平线：根据1米水准控制线，从水准线量至吊顶设 计高度加罩面板厚度控制点，用放线仪放线，弹出边龙骨位置线。

《吊顶工程施工》课件

《吊顶工程施工》课件

某酒店大堂吊顶工程
吊顶类型
铝合金格栅吊顶
施工流程
弹线定位→安装吊杆→安装龙骨→安装铝合金格栅和灯具
关键要点
保证格栅平整度和拼接缝隙，合理布置灯具，确保照明均匀和装 饰效果。
某家居装饰吊顶工程
吊顶类型
木质装饰板吊顶
施工流程
弹线定位→安装吊杆→安装木龙骨→安装装饰面板
关键要点
注意木材防火处理，确保面板平整度和拼接缝隙，合理布置灯具和通 风口。
根据设计图纸和房间实际 情况，确定吊顶的具体位 置和标高，并在墙面上做 出标记。
确定吊顶造型
根据设计图纸和房间实际 情况，确定吊顶的造型和 尺寸，并在墙面上做出标 记。
安装吊杆
选择合适的吊杆材料
检查吊杆
根据设计图纸和房间实际情况，选择 合适的吊杆材料，如圆钢、角钢等。
安装完成后，检查吊杆的垂直度、牢 固性等，确保符合要求。
施工档案管理
建立施工档案管理制度，对施工过程中的文 件、资料进行归档管理。
沟通与协调
加强与相关方的沟通与协调，及时解决施工 过程中的问题，确保施工顺利进行。
06 吊顶工程实例分 析
某办公楼吊顶工程
吊顶类型
轻钢龙骨石膏板吊顶
施工流程
弹线定位→安装吊杆→安装龙骨→安装石膏板
关键要点
确保吊顶平整度和牢固性，遵循防火规范，合理 布置灯具、风口等设备。
机具准备
手电钻
用于石膏板的自攻 螺丝安装。
切割机
用于吊顶材料的切 割。
电钻
用于打孔和安装连 接件。
电动螺丝刀
提高自攻螺丝的安 装效率。
其他工具
如锤子、钳子、扳 手等，根据实际需 要准备。
作业条件

吊顶施工工艺 ppt课件

吊顶施工工艺 ppt课件

（2）吊顶安装后，经短期适用期即产生凹凸变形。
产生原因：龙骨断面尺寸过小或不直，吊杆间距过大，龙骨 拱度未调匀，受力后产生不规则挠度；受力节点结合不严， 受力后产生位移。
防治措施：龙骨尺寸应符合设计要求，木材应顺直，遇有硬
弯应锯断调直，并用双面夹板连接牢固，木材在吊顶间若
有弯度，弯度应向上；受力节点应钉严实、牢固，保证龙
粘贴法钉固法2石膏线3金属线直接式顶棚的装饰线a装饰线位置装饰线形式2021精选ppt12悬吊式顶棚饰面与板底之间留有悬挂高度做法的顶棚一特点布置各种管道和设备保温隔热隔声中高档次的建筑顶棚装饰二悬吊式顶棚的构造一悬吊式顶棚的构造组成悬吊部分顶棚骨架饰面层连接部分1悬吊部分吊点吊杆和连接杆吊杆吊筋连接龙骨和承重结构的承重传力构件作用
图悬吊式顶棚的构造组成
ppt课件
13
ppt课件
14
2、顶棚骨架
·网格骨架体系：主龙骨、次龙骨、小龙骨（或称主搁栅、次搁栅） ·作用：承受饰面层的重量、通过吊杆传递到楼板或屋面板上 ·分类：木龙骨、型钢龙骨、轻钢龙骨、铝合金龙骨
3、饰面层
·作用：装饰、吸音、反射、隔热 ·分类：抹灰类、板材类、开敞类
·直接式抹灰顶棚、直接喷刷式顶棚、直 接粘贴式顶棚 直接装饰板顶棚、结构顶棚。
ppt课件
5
（二）悬吊式顶棚
·悬吊式顶棚——顶棚的装饰表面悬吊于楼板下，并与楼板留有 一定距离的顶棚俗称吊顶
·可结合灯具、通风口、音响、喷淋、消防设施等整体设计 ·特点：立体造型丰富，改善室内环境，满足不同使用功能的要 求 ·类型 外观：平滑式、井格式、叠落式、悬浮式顶棚 龙骨材料：木龙骨、轻钢、铝合金龙骨悬吊式顶棚 饰面层和龙骨的关系：活动装配式、固定式悬吊式顶棚 结构层的显露状况：开敞式、封闭式悬吊式顶棚 面层材料：木质、石膏板、矿棉板、金属板、玻璃发光、软质 悬吊顶 棚受 力大小：上人、不上人悬吊式顶棚 施工工艺：暗龙骨、明龙骨悬吊式顶棚
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

饰一般涂刷高级清漆，以露出自然木纹。当完成终饰后
安装灯饰等物件时，工人必须戴干净的手套仔细进行操 作，对成品进行认真保护。必要时应覆盖塑料布、编织
布加以保护。
图7-23 吊杆左右位置的调整
图7-24 吊杆高低位置的调整
2、金属格片式开敞式吊顶施工 （1）单体构件拼装 格片型金属单体构件拼装方式 较为简单，只需将金属格片按排列图案先锯成规定长度， 然后卡入特制的格片龙骨卡口内即可，如图7-25所示。 十字交叉式隔片安装时，须采用专用特制的十字连接件， 如图7-26
2、龙骨的布置
（1）主龙骨
（2）副龙骨
第一部分
顶棚的形式和种类
（一）饰面部分 由商家配套生产
三、配套组装式顶棚
（二）吊装部分 施工方法同龙 骨安装
第二部分
轻钢龙骨纸面石膏板吊 顶工程
轻钢龙骨的分类方法也较多，按型材断面形状 可分为C形、U形、T形和L形等形式；按其用途及 安装部位可分为承载龙骨、覆面龙骨和边龙骨等。
一、金属装饰板吊顶施工
其他吊顶工程
1.金属装饰板吊顶的构件组成
金属装饰板吊顶是由轻钢龙骨（U型、C型）或T型铝合
金龙骨与吊杆组成的吊顶骨架和各类金属装饰面板构成。 金属板材有不锈钢板、钛金板、铝板、铝合金板等多种， 表面有抛光、亚光、浮雕、或喷砂等多种形式。 使用过程中基本上有两大类，方块形板或矩形板和条形 板。方型金属吊顶分为上人（承重）吊顶与不上人（非 承重）吊顶。长条形金属吊顶分为封闭型金属吊顶和开 敞型金属吊顶。
第五部分 质量标准及检验方法
一般规定 1.本节适用于暗龙骨吊顶、明龙骨吊顶等分项工程的质量 验收。 2.吊顶工程验收时应检查下列文件和记录： 吊顶工程的施工图、设计说明及其他设计文件；材料的 产品合格证书、性能检测报告、进场验收记录和复验报 告；隐蔽工程验收记录；施工记录。 3.吊顶工程应对人造木板的甲醛含量进行复验。 4.吊顶工程应对下列隐蔽工程项目进行验收： 吊顶内管道、设备的安装及水管试压；木龙骨防火、防 腐处理；预埋件或拉结筋；吊杆安装；龙骨安装；填充 材料的设置。
图7-39 用十字连接件组装铝合金格栅
图7-38 铝合金格栅型吊顶板拼装图
• 单元体安装固定 一般有两种方法：第一种是将组装后的格栅单元体直接 用吊杆与结构基体相连，不另设骨架支承。此种方法使 用吊杆较多，施工速度较慢。
第二种是用带卡口的吊管及插管，将数个单元体担住，
并相互连接调平形成一个局部整体，再用通长的钢管将 其整个举起，与吊杆连接固定。第二种方法使用吊杆较 少，施工速度较快。不论采用何种安装方式，均应及时 与墙柱面连接。
方形金属板与墙、柱边的连接
方形金属板吊顶变标高构造做法
二、开敞式吊顶施工
1．木质开敞式吊顶施工
（1）工艺流程
基层处理 → 弹线定位 → 单体构件拼装 → 单元安装 固定 → 饰面成品保护 （2）施工要点 • 基层处理 安装准备工作除与前边的吊顶相同外，还需
对结构基底底面及顶棚以上墙、柱面进行涂黑处理，或
轻钢龙骨纸面石膏板吊顶工程
活动面板吊顶工程 其他吊顶工程 质量标准及检验方法
第一部分
顶棚的形式和种类
（一）直接抹灰或喷浆式抹灰顶棚
• 一、直接式顶棚
（二）直接贴面式顶棚
（三）直接对结构板地面处理的装饰 注：直接抹灰式顶棚工艺参见第二章抹灰工程，直接贴面 和底板处理做法参见第八章贴面装饰工程，在后续课程中 再给同学们讲解。
一、常用的材料及施工机具 材料包括：1、龙骨和配件（吊杆、吊件、挂 件、连接件等）2、纸面石膏板3、连接与固 结材料（水泥钉、自攻螺钉、射钉、膨胀 螺栓）
吊件
挂件及连接件
挂件
连接件
吊顶构造图
吊顶工程施工中常用的机具
常用机械
电锤
电动冲击钻
打割机
吊顶工程施工中常用的机具
图7-16 木板方格式单体拼装
图7-17 方木骨架与板方格 式单体拼装
• 单元安装固定
吊杆固定 吊点的埋设方法与前述原则上相同，但吊杆 必须垂直于地面，且能与单元体无变形的连接，因此吊 杆的位置可移动调整，待安装正确后再进行固定。吊杆 左右位置调整构造如图7-23所示，吊杆高低位置调整构 造如图7-24所示。 单元体安装（教案P6） • 饰面成品保护 木质开敞式吊顶需要进行表面终饰。终
第五部分 质量标准及检验方法
5.各分项工程的检验批应按下列规定划分： 同一品种的吊顶工程每50间（大面积房间和走廊按吊顶面 积30m2 为一间）应划分为一个检验批，不足50间也划分
为一个检验批。
6.检查数量应符合下列规定：每个检验批应至少抽查10%， 并不得少于3间；不足3间时应全数检查。
7.安装龙骨前，应按设计要求对房间、洞口标高和吊顶内管
选择。 • 长条形金属面板的安装 按安装时沿边固定方法分为：卡边板和扣边板。 ◇ 卡边式长条金属板，只需直接利用板的弹性将板按顺 序卡入特制的带夹齿状的龙骨卡口内，调平调直即可， 不需要任何连接件。 ◇ 扣边式长条金属板，可与卡边型金属板一样安装在带 夹齿状龙骨卡口内，利用板自身的弹性相互卡紧。
（3）吊顶的细部处理 墙、柱边的连接处理 方形金属板或条形金属板，与墙、 柱连接处可以离缝平接，也可以采用L形边龙骨或半嵌 龙骨。
图7-35 GD2型格栅吊顶组装形式
图7-36 GD3型格栅吊顶组装形式
图7-37 GD4型格栅吊顶组装形式
• 施工准备 与前述各类开敞式吊顶施工准备工作相同。 • 单体构件拼装 当格栅型铝合金板采用标准单体构件 （普通铝合金板条）时，其单体构件之间的连接拼装， 采用与网络支架作用相似的托架及专用十字连接，如图 7-38所示。当采用铝合金格栅式标准单体构件时，通常 采用插接、挂件或榫接的方法，如图3-49。
图7-11 方型金属吊顶构造图
长条形金属吊顶构造图 a）封闭型金属吊顶 b) 开敞型金属吊顶
2.金属装饰板吊顶施工 （1）工艺流程 基层检查 → 弹线定位 → 固定吊杆 → 龙骨安装 → 安装金属面板
（2）施工要点
• 基层检查 安装前应对屋（楼）面进行全面质量检查， 同时也检查吊顶上设备布置情况、线路走向等，发现问 题及时解决，以免影响吊顶安装。 • 弹线定位 将吊顶标高线弹到墙面上，将吊点的位置线
应增加吊杆。当吊杆长度大于1.5m时,应设置反支撑。当 吊杆与设备相遇时，应调整并增设吊杆。
12.重型灯具、电扇及其他重型设备严禁安装在吊顶工程的
龙骨上。
第五部分 质量标准及检验方法
具体工程 暗龙骨吊顶工程和明龙骨吊顶工程
图7-25格片式金属板单体构件安装及悬吊图
图7-26 格片型金属板的单体十字连接件
（2）单元安装固定 格片型金属单元体安装固定一 般用圆钢吊杆及专门配套的吊挂件与龙骨连接。 3、金属复合单板网络格栅型开敞式吊顶施工 • 单体构件拼装 如图7-29和图7-32所示。
图7-29 铝合金圆筒形天花板吊顶
常用手工工具
• 制动式钢卷尺、角尺 、木水平尺、钢制水平尺、线 锤、墨斗等。
二、轻钢龙骨吊顶施工工艺流程
交验
找规矩
弹线定位
复核
吊筋制作安装
主龙骨安装
调平龙骨架
次龙骨安装
固定
质量检查
骨架安装质量检查
安装纸面石膏板
缝隙处理
饰面
第三部分
活动面板吊顶工程
活动面板吊顶简称活动式吊顶，能“活动”的 将罩面 板取下的顶棚，是配套组装式吊顶的一种。
按设计要求涂刷其他深色涂料。
• 弹性定位 由于结构基底及吊顶以上墙、柱面部分已
先进行涂黑或其他深色涂料处理，所以弹线应采用白
色或其他反差较大的液体。根据吊顶标高，用“水柱 法”在墙柱部位测出标高，弹出各安装件水平控制线，
再从顶棚一个直角位置开始排布，逐步展开。
• 单体构件拼装 单体构件拼装成单元体可以是板与板 的组合框格式、方木骨架与板的组合格式、盒式与方 板组合式、盒与板组合式等，如图7-16、图7-17所示。
图7-32 利用网络支架做不同的插接形式
• 单元安装固定 此种网络格栅单元体整体刚度较好， 一般可以逐个单元体直接用人力抬举至结构基体上进 行安装。安装时应从一角边开始，循序展开。 4、铝合金格栅型开敞式吊顶施工 金属格栅型开敞式吊顶施工中广泛应用的铝合金格栅， 是用双层0.5mm厚的薄铝板加工而成的，其表面色彩多 种多样，单元体组合尺寸一般为610mm×610mm左右， 有多种不同格片形状，但组成开敞式吊顶的平面图案 大同小异，如GD2、GD3和GD4，分别如图7-35～图7-37。
道、设备及其支架的标高进行交接检验。 8.吊顶工程的木吊杆、木龙骨和木饰面板必须进行防火处理， 并应符合有关设计防火规范的规定。
第五部分 质量标准及检验方法
9.吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处 理。 10.安装饰面板前应完成吊顶内管道和设备的调试及验收。
11.吊杆距主龙骨端部距离不得大于300mm，当大于300mm时，
第一部分
二 、 悬 吊 式 顶 棚
顶棚的形式和种类
1、吊筋 承担龙骨和饰面的全部荷载， 同时控制吊顶高度和调平龙骨架。
（一）悬吊式顶棚 的组成
2、龙骨 有主次之分，主龙骨在上承担 饰面和副龙骨的荷载，副龙骨安装面板。 3、面板 顶棚饰面的基层，或为饰面板 4、饰面 装饰层
1、吊筋的布置原则
（二）吊筋和龙骨 的布置
吊顶工程
课题引入：顶棚式室内空
间的主要组成部分，也是 装饰工程的重点。顶棚的 形式、造型、材质的不同 体现了不同的风格和档次， 以及不同的施工功能。因 此顶棚装饰从内容到形式 是多种多样的，也是在不 断的变化的。
吊顶工程的主要内容
• • • • • 第一部分 顶棚的形式和种类
第二部分
第三部分 第四部分 第五部分
