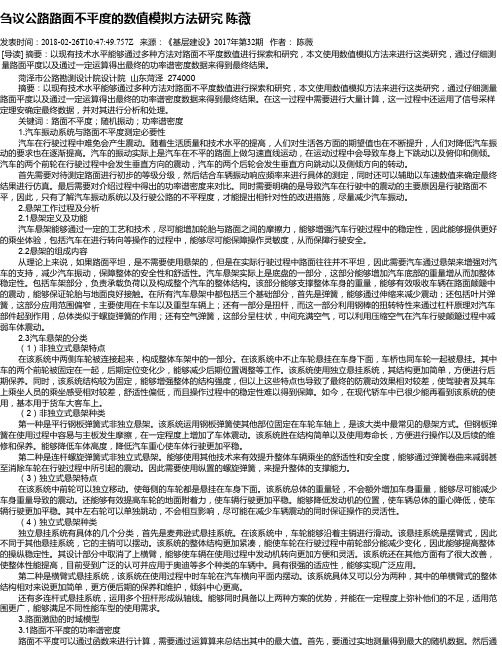

刍议公路路面不平度的数值模拟方法研究陈薇发表时间：2018-02-26T10:47:49.757Z 来源：《基层建设》2017年第32期作者：陈薇[导读] 摘要：以现有技术水平能够通过多种方法对路面不平度数值进行探索和研究，本文使用数值模拟方法来进行这类研究，通过仔细测量路面平度以及通过一定运算得出最终的功率谱密度数据来得到最终结果。

菏泽市公路勘测设计院设计院山东菏泽 274000摘要：以现有技术水平能够通过多种方法对路面不平度数值进行探索和研究，本文使用数值模拟方法来进行这类研究，通过仔细测量路面平度以及通过一定运算得出最终的功率谱密度数据来得到最终结果。

在这一过程中需要进行大量计算，这一过程中还运用了信号采样定理安确定最终数据，并对其进行分析和处理。

关键词：路面不平度；随机振动；功率谱密度1.汽车振动系统与路面不平度测定必要性汽车在行驶过程中难免会产生震动。

随着生活质量和技术水平的提高，人们对生活各方面的期望值也在不断提升，人们对降低汽车振动的要求也在逐渐提高。

汽车的振动实际上是汽车在不平的路面上做匀速直线运动，在运动过程中会导致车身上下跳动以及俯仰和侧倾。

汽车的两个前轮在行驶过程中会发生垂直方向的震动，汽车的两个后轮会发生垂直方向跳动以及侧倾方向的转动。

首先需要对待测定路面进行初步的等级分级，然后结合车辆振动响应频率来进行具体的测定，同时还可以辅助以车速数值来确定最终结果进行仿真。

最后需要对介绍过程中得出的功率谱密度来对比。

同时需要明确的是导致汽车在行驶中的震动的主要原因是行驶路面不平，因此，只有了解汽车振动系统以及行驶公路的不平程度，才能提出相针对性的改进措施，尽量减少汽车振动。

2.悬架工作过程及分析2.1悬架定义及功能汽车悬架能够通过一定的工艺和技术，尽可能增加轮胎与路面之间的摩擦力，能够增强汽车行驶过程中的稳定性，因此能够提供更好的乘坐体验，包括汽车在进行转向等操作的过程中，能够尽可能保障操作灵敏度，从而保障行驶安全。

整车路面不平度激励的仿真方法研究徐东镇;张祖芳;夏公川【摘要】Analysis of road surface roughness on the three axle vehicle random excitation input, using white noise method and the transfer function method is used to derive the vehicle six rounds of road roughness input state equations are obtained. In Matlab/Simulink to build a two-dimensional pavement roughness mathematical model, and standard pavement roughness the comparison and validation, indicating the accuracy of the model to build. Through the vehicle state equation to build six rounds of pavement roughness mathematical model. The simulation results show that the with the axle of the power density of the two wheels of the spectrum differences, on the same side of the front and rear wheels of power density spectrum difference of smaller, more in line with the actual situation of multi vehicle bridge heavy truck and in order to further validate the simulation results, the correlation coefficient of the road roughness of the six round of the vehicle is analyzed, and the results are consistent with the above conclusions.%分析了路面不平度对三轴式整车的随机激励输入，利用白噪声法和传递函数法推导得出整车六轮路面不平度输入的状态方程。

基于IFFT法的路面不平度时域模拟方法作者：鲍家定伍建伟王瀚超莫秋云来源：《现代电子技术》2016年第20期摘要：路面不平度时域模拟方法存在模拟精度低下等问题。

考虑到IFFT法能够精确而又简单地重构道路的时域模型，是一种普适性的方法，其具有计算量小、计算简单高效等的特点，可为后续车辆动力学仿真分析提供实时的时域模型。

基于IFFT法（逆快速傅里叶变换法）进行路面不平度的时域模拟，总结了IFFT法时域模拟的五个步骤，并利用Matlab语言开发了基于该方法的时域模拟函数。

通过与标准的功率谱密度曲线比较，其吻合程度高，表明该方法是正确可靠的，同时也说明了模拟参数选取的合理性。

关键词：路面不平度； IFFT；时域模拟； Matlab；功率谱密度中图分类号： TN911.71⁃34； U461.4 文献标识码： A 文章编号： 1004⁃373X（2016）20⁃0008⁃04Abstract： Currently， there are some problems in the time⁃domain simulation of road roughness， such as low simulation precision. Therefore， IFFT （inverse fast Fourier transform）is used to do time⁃domain simulation of road roughness because it can reconstruct time⁃domain model of road accurately and simply. It has the characteristics of small computational amount，simple calculation， etc. The time⁃domain simulation of road roughness was performed on the basis of IFFT method. Five steps of the time⁃domain simulation of IFFT method were summarized. The time⁃domain simulation function based on the method was developed with Matlab language. In comparison with the standard power spectral density curve， its match degree is high， which shows that the method is right and reliable， and also illustrates the rationality of the simulation parameter.Keywords： road roughness； IFFT； time⁃domain simulation； Matlab； power spectral density随着人们对汽车平顺性的要求不断提高，研究人员逐渐认识到汽车振动系统非线性动力学分析的重要性，纷纷通过建立非线性动力学模型来提高平顺性仿真的精度和优化的质量。

基于MATLAB／Simulink的汽车平顺性的仿真模型摘要本文在分析平顺性的研究意义和研究内容的基础上,以数学仿真原理为理论基础,建立了以某经济型轿车为原型的整车八自由度汽车模型拉格朗日方程,并应用仿真软件MATLAB/Simulink建立了汽车平顺性的仿真模型。

按照国家标准模拟了不同车速下的汽车试验,得出了平顺性仿真在不同车速下时间域和频率域的仿真结果。

本文还参考了实车的平顺性试验,该试验参照国标GB/T4970?1996执行。

在国家B级路面上以不同车速对驾驶员座椅、副驾驶员座椅和后排左侧座椅的垂直加速度信号进行了测量,得出了平顺性试验在时间域和频率域的结果。

在汽车平顺性仿真与试验的基础上,文中对处理后的数据结果进行了比较分析,对试验所用汽车的平顺性作出了评价,给出了仿真与试验的相应结论。

关键词:平顺性,八自由度建模,路谱,MATLAB/SimulinkAbstractThis paper analyzes the significance of ride comfort and contents of research based on the principle of mathematical simulation based on the theory established by an economy car for the prototype vehicle eight degrees of freedom vehicle model Lagrange equation, and applying simulation software MATLAB / Simulink to establish a simulation model ofvehicle ride comfort. Simulated in accordance with national standards of vehicles under different speed test results, the simulation ride at different speeds time domain and frequency domain simulation results This article also during the actual car test ride, test the light of the implementation of national standard GB/T4970-1996. B-class roads in the country at different speeds on the driver's seat, co-pilot seat and left rear seat of the vertical acceleration signal was measured, obtained test ride in the time domain and frequency domain results. In the car ride simulation and experiment based on the text of the processed data results were compared, the test used in ride comfort has been evaluated, the simulation and testing the corresponding conclusionsKey words: Comfort,Eight degrees of freedom model, Road spectrum, MATLAB/Simulink 目录前言 11绪论 21.1汽车平顺性研究的意义21.2汽车平顺性研究的主要内容 21.3汽车行驶平顺性研究发展概况 42汽车行驶平顺性的评价 62.1行驶平顺性评价的研究62.2人体对振动的反应 62.3平顺性指标评价方法72.3.1ISO 2631标准评价法72.3.2吸收功率法112.4平顺性评价流程113随机路面模型的研究 133.1随机路面模型133.1.1路面不平度的概述133.1.2路面不平度的表达133.1.3时域模型143.1.4时域响应153.2建立随机路面模型 153.2.1汽车前轮所受路面随机激励153.2.2前后轮滞后输入的处理164汽车平顺性模型的建立及仿真184.1建模基本原理与要求184.1.1建模基本要求184.1.2建模基本原理194.2 汽车平顺性建模194.2.1 八自由度整车力学模型的建立204.2.2 数学模型的建立214.2.3 汽车座椅的布置254.2.4 汽车八自由度Simulink仿真模型的建立26 4.3整车平顺性仿真284.3.1仿真参数的选取 284.3.2 50km/h车速下汽车平顺性仿真结果304.3.3 60km/h车速下汽车平顺性仿真结果314.3.4 70km/h车速下汽车平顺性仿真结果325整车平顺性试验与结果分析335.1 平顺性试验原理及试验过程335.2 仿真与试验结果的数据处理345.3 仿真与试验结果的时域分析365.4 仿真与试验结果的频域分析37结论38致谢39参考文献40前言汽车平顺性主要是指保持汽车在行驶过程中产生的振动和冲击环境对乘员舒适性的影响在一定界限之内,对载货汽车还包括保持货物完好的性能,它是现代高速汽车的主要性能之一。

Vol.18　No.6公　路　交　通　科　技2001年12月JOURNAL OF HIGHWAY AND TRANSPORTATION RESE ARCH AND DE VELOPMENT文章编号:1002-0268(2001)06-0119-03路面不平度传递函数法在汽车动态模拟中的应用隗海林1,张　威1,李承德2(1.吉林大学,吉林　长春　130025;2.长春汽车研究所,吉林　长春　130011)摘要:路面不平度是汽车行驶时最主要的激励,正确的模拟路面不平度是汽车进行计算机模拟的基础。

但在通常情况下,路面不平度输入非常困难。

本文针对大型有限元工程软件NASTRAN的使用,研究路面不平度传递函数法,通过路面不平度传递函数输入路面不平度激励,用于汽车的动态模拟。

实例验证表明,此方法简单适用,结果准确。

关键词:路面不平度;传递函数;有限元中图分类号:U467.13 文献标识码:ARoad Roughness Transfer Fun ction Method Usedin Automo bile Dynamic SimulationKUI H ai-ling1,ZH ANG Wei1,LI Cheng-de2(1.Jilin University,Jilin　Changchun　130025,China;2.Changchun Research Institute of Automobile,Jilin　Changchun　130011,China)Abstract:Road roughness is the most important excitation when a vehicle is being driven.How to simulate road roughness correctly is the basis of the vehicle computer simulation;Usually,it is difficult to input the road roughness into computer.In this paper the road roughness trans fer function method is researched,according to using of large Finte Element Method NASTRAN software.In order to do automobile dynamic simulation,the road roughness is input into by road roughness transfer function method.The tests prove that the method is simple and applicable,and the result is correct.Key words:Road roughness;Transfer function;Finite element method0　引言路面的不平度是汽车行驶时最主要的激励,影响车辆行驶平顺性、乘坐舒适性、操纵稳定性。
