ProtelDXP2004(第六章)

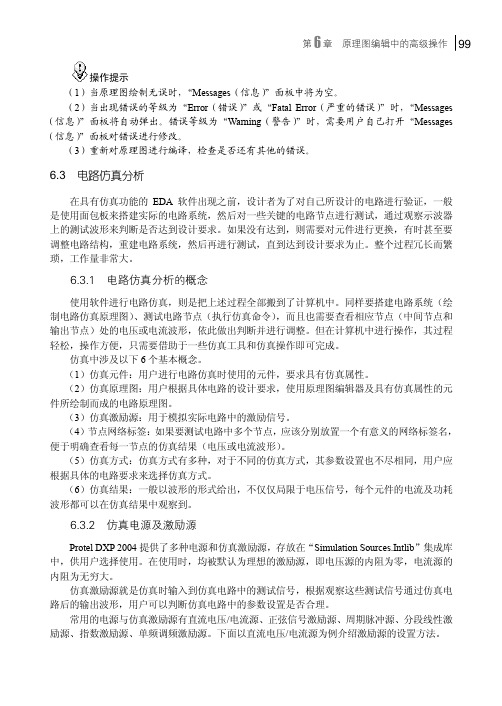

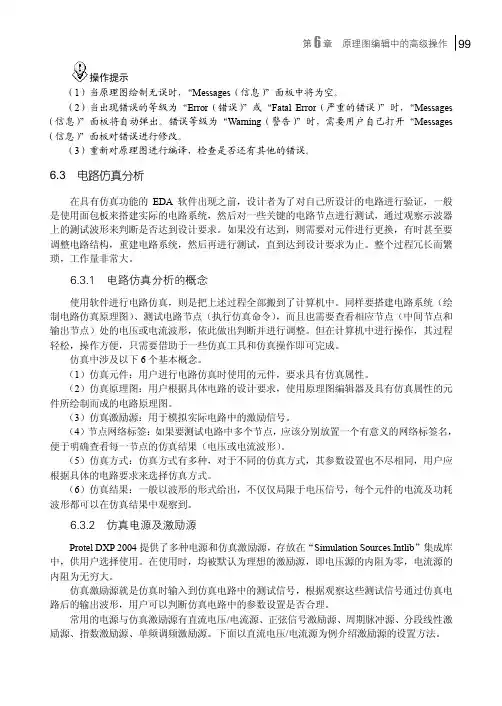

第6章原理图编辑中的高级操作99操作提示（1）当原理图绘制无误时，“Messages（信息）”面板中将为空。

（2）当出现错误的等级为“Error（错误）”或“Fatal Error（严重的错误）”时，“Messages （信息）”面板将自动弹出。

错误等级为“Warning（警告）”时，需要用户自己打开“Messages （信息）”面板对错误进行修改。

（3）重新对原理图进行编译，检查是否还有其他的错误。

6.3 电路仿真分析在具有仿真功能的EDA软件出现之前，设计者为了对自己所设计的电路进行验证，一般是使用面包板来搭建实际的电路系统，然后对一些关键的电路节点进行测试，通过观察示波器上的测试波形来判断是否达到设计要求。

如果没有达到，则需要对元件进行更换，有时甚至要调整电路结构，重建电路系统，然后再进行测试，直到达到设计要求为止。

整个过程冗长而繁琐，工作量非常大。

6.3.1 电路仿真分析的概念使用软件进行电路仿真，则是把上述过程全部搬到了计算机中。

同样要搭建电路系统（绘制电路仿真原理图）、测试电路节点（执行仿真命令），而且也需要查看相应节点（中间节点和输出节点）处的电压或电流波形，依此做出判断并进行调整。

但在计算机中进行操作，其过程轻松，操作方便，只需要借助于一些仿真工具和仿真操作即可完成。

仿真中涉及以下6个基本概念。

（1）仿真元件：用户进行电路仿真时使用的元件，要求具有仿真属性。

（2）仿真原理图：用户根据具体电路的设计要求，使用原理图编辑器及具有仿真属性的元件所绘制而成的电路原理图。

（3）仿真激励源：用于模拟实际电路中的激励信号。

（4）节点网络标签：如果要测试电路中多个节点，应该分别放置一个有意义的网络标签名，便于明确查看每一节点的仿真结果（电压或电流波形）。

（5）仿真方式：仿真方式有多种，对于不同的仿真方式，其参数设置也不尽相同，用户应根据具体的电路要求来选择仿真方式。

（6）仿真结果：一般以波形的形式给出，不仅仅局限于电压信号，每个元件的电流及功耗波形都可以在仿真结果中观察到。

DXP中必记的快捷键及一些参数解释1.编辑原理图时，按右键可以拖动电路。

2.按住ctrl键，用滚轮可以放大缩小。

3.想同时移动多个元件，要同时选中多个元件，按shift键即可。

4.拖动一个元件，但不会改变和其他脚的连接关系，连线会跟着延长，快捷键先按M 再按D，再点要移动的元件，即可,当然只有导线会跟着延长，若是直接与电阻或是什么芯片的管脚连接，中间没有导线，那拖动的时候，连接就会断开。

5.可以将元件对折，双击零件，在属性框的Graphical选项中，选中Mirrored选项。

6.S+C,执行这个命令后单击导线、电气结点、端口或网络标号，可以将实际连接在一起的导线、电线结点、端口或网络标号选中，取消这个状态，点按屏幕右下角的clear即可。

可视网格：可视网格是图样上可以看到的网格，用作视觉参照，一般将它的范围选为和捕获风格同样大，以便捕获网格的使用。

两上参数，一般只用到grid2,表示网格的大小，grid1是表示一个网格内又有小网格，用细线表示，不知道为什么，软件里老显示不出来，所以基本不用。

捕获网格：使用捕获网格，在放置或者移动图样上的实体时，将光标定位在捕获网格上，也就是说定义的捕获风格就是光标移动步伐的大小。

电气网格：电气网格用于引导布线，在原理图编辑器中布置导线时，当它落入到另一个实体的电气连接点的电气范围内时，光标会捕获到这个实体，这个实体的电气连接点就会出现热点，此时单击鼠标就可以将两个电气实体连接上了。

元件网格：捕获网格是限制鼠标移动位置的网格，它对移动线啊什么的都限制，元件网格是专门针对移动或者放置元件限制的，例如将元件网格设置为100mile,捕获网格设置为25mil,这样元件移动时，始终保持元件在100mil的网格上，即元件移动都是以100mil为单位的，而布线时也总能够从管脚正中间穿过，即布线等是以25mil为单位的，即元件移动不受捕获网格的限制。

7.丈量两点间的距离，用ctrl+M，拖两点即可。

一．中英文环境转换：DXP---------Preferences-------DXP System----General------(在localication板块下选择)-------Use localized resources------Display localized dialogs:显示中文对话框，同时显示中文命令内容；-Display localized hints only：只显示中文提示；Localized menus必须选中。

重新启动之后就可以用中文格式二．设置图纸大小：设计-----文档选项-----设置里面的相应参数即可。

其中“网络设置”中“网络”里的“捕获”：光标每次移动距离的大小；“可视”：可以在图纸上看到网格；“电气网络”指当进行画线操作或元件进行电气连接时，此功能可以让用户捕捉到起始点或元件的引脚。

其中“有效”指以光标为中心，以“网格范围”为半径寻找节点。

三．图纸的设计信息：设计---文档选项---参数---填写设计信息CurrentTime:当前时间CurrentDate:当前日期Time: 设置时间Date：设置日期DocumentfullpathAndName:设计项目文件和完整路径DocumentName：文件名ModifiedDate：修改日期ApprovedBy：项目设计负责人CheckedBy：图纸校对人CompanyName：公司名称DrawnBy：图纸绘制者Engineer：设计工程师Orgnization：设计机构名称Address1 ，Address2，Address3，Address4：设置地址Title：原理图标题SheetNumber：电路原理图编号DocumentNumber：文本编号SheetTotal：整个项目原理图总数Revision：设计图纸版本号 Rule：设计规则ImagePath：影像路径四．原理图各个元件整体注释方法：工具-----注释---左上角处理顺序：Across Then Down—先上后下，先左后右；Up Then Across：先下后上，先左后右；Across Then Up：先左后右，先下后上；Across Then Down：先左后右，先上后下。

《Protel 2004（DXP）》课程标准一、课程教学目标电子CAD是电子类各专业的一门专业课，也是一门实践性很强的课程。

其主要教学目标是使学生了解Protel 2004（DXP）的基本使用情况，能够利用Protel 2004（DXP）软件在计算机上设计并绘制出有实际意义的原理图和印刷电路板图，并掌握一定的电子工艺和印刷电路板的排板知识。

二、课程性质与任务1、课程性质与任务(1)课程性质本课程是电子专业的技术基础课程，是一门实用性很强、面向电子线路绘图（设计）开发的重要的技术基础课程。

Protel 2004是Altium 公司开发的一套电路辅助设计软件，它极大地提高了电子线路的设计效率和设计质量，有效减轻了设计人员的劳动强度和工作的复杂度，为电子工程师们提供了便捷的工具。

Protel DXP 2004集成了世界领先的EDA特性和技术，其主要功能集成了原理图设计、PCB设计、Spice仿真、VHDL仿真与综合、信号完整性分析和CAM文件的编辑与验证等功能。

在一定程度上，Protel DXP 2004 打破了传统的设计工具模式，提供了以项目为中心的设计环境，包括强大的导航功能、源代码控制、对象管理、设计变量和多通道设计等高级设计方法。

(2)课程任务通过本课程的学习，使学生掌握电路的计算机辅助绘图（设计）方法。

(3)与其它课程的分工与联系。

本课程的先行课程为：“电子材料与元器件”、“电工基础”、“电子线路”、“计算机应用基础”等。

2、课程目标与基本要求本课程对学生各个方面的要求如下：(1)能够熟练运用Protel 2004（DXP）进行电路原理图设计。

(2)PCB设计。

(3)原理图库文件制作及元件封装库文件制作。

三、课程内容与要求（一）课程内容本课程建议课时为102学时，也可根据学校和专业方向的实际情况略作调整，课程内（二）教学要求项目一Protel 2000应用软件的安装和使用基础项目二“5V稳压电源”电路板设计、制作及安装调试项目三1位共阴数码显示器的设计与制作项目四1Wx2音频功率放大器的设计与制作项目五A TMEGA8単片机控制系统设计与制作项目六NE5532前置放大器的设计与制作项目七A VR单片机ISP下载线设计与制作。

1.双击桌面上的DXP2004图标，运行成功后单击File——new——PCB project，新建一个PCB项目(界面可能会与下图有差别，按步骤来就行，以实际为准)2.单击NEW——schematic，新建原理图文件(界面可能会与下图有差别，按步骤来就行，以实际为准)3.在右侧的libraries中选择miscellaneous Devices.IntLib，找到Trans Cupl 单击Place Trans Cupl放置变压器，此时按Tab键设置参数快捷键说明：双击元件：改变属性tab：元件属性（放置元件之前按）空格：元件方向（放置元件之前按）4.完成后,单击OK，然后在工作区空白处单击，放置元件，效果如下图：5.然后按类似的方法，在libraries中选择miscellaneous Devices.IntLib库或者在另一个常用器件库中查找相应的器件，步骤如下列图示：6.连线，单击如图中的place wire，单击器件的连接起点，到器件连接终点后松开鼠标左键，右键一下，完成连线，下图为图标位置，仔细找7.依次查找各个元件，放置好位置后连线，本实例所有的元件均可在基本常用元件库内找到，过程如下列各图所示：C1的参数C2的参数完成后效果图：单击红框内的GND添加到图中的位置8.放置网络标号，网络标号的目的是减少界面的连线，使图像更简洁，标号名称相同既视为两端用联线连接。

如果用不好，可以用连线直接连（此步可省略）。

单击后鼠标变为十字，移动到线的端点处，多了一个如图所示的红色X时单击，完成放置标号，双击标号，在属性中改名。

（或在单击放置之前按TAB键改名）过程如下列各图所示下面过程与上面类似，添加lm337和lm317正负电源部分：只不过作为交流电输入的接头。

画一段线出来再加标号，弄不好标号的话就直接联线吧，一样的。

原理图全部元件添加完后的效果图：此时请保存文件file——》SAVE，保存啊。

9.新建PCB文件，看图来，莫着急，别建错了。

第六章项目4——四位动态显示数字表电路板设计●如何在原理图编辑器放置元件时选择、编辑和追加封装？● PCB板为何有分层的概念？它们究竟代表什么含意？●如何进行手工布线操作？手工布线需要注意哪些事项？6.1 电路原理图设计6.1.1 放置元器件（1）、放置电阻时封装的选择、编辑和追加在<4.1.2 放置元器件>一节，以电阻为例详细介绍了元器件属性编辑对话框，虽然它的信息量相当大、含盖的内容庞杂，但是对于初级用户而言真正需要编辑的栏目却只有简单的几项，比如标识符、注释和封装等。

如图6.1.1是图4.1.3的局部,【Models for R?-Res2】包括3类选项：Simulation（仿真）、Signal integrity（信号完整性）、Footprint（封装），你可以对任何一项进行【追加】、【删除】和【编辑】。

对初级用而言，前两项暂不考虑，本节我们专门学习第三项——元件封装。

元件封装选项包含名称、类型和描述，三者合为一体对元器件进行完整的描述和说明。

●名称 AXIAL-0.4电阻封装之一的叫法。

工程上有多种类型可供选择，比如直插类型AXIAL-0.2 、AXIAL-0.3 、AXIAL-0.4为轴向封装，它们两焊盘间距分别为200mil、300mil和400mil；贴片封装类型CR1608-0603，体积尺寸为1.6 mm（长）x 0.8 mm（宽）。

一般来说元件类型不同封装类型也不相同，特别情况下也有相同的，比如贴片电阻和贴片电阻可以用相同封装，直插电感和直插电阻夜可以用相同封装，双运算放大器4558和555定时器都可以用DIP8封装等。

●类型 Footprint封装之意，以区别于Simulation和Signal integrity。

●描述 Resistor；2Leads对封装进行具体说明。

图6.1.1 Res2电阻属性编辑对话框（局部）单击【追加】弹出对话框，如图6.1.2（若下拉Footprint会展出4个选项：Footprint、Simulation、PCB3D和Signal integrity）。

Protel DXP 2004电子教案第一章原理图设计第二节Protel DXP 2004原理图设计基础一、教学目的、要求1、知道PCB的基本设计过程和步骤2、知道电路原理图的设计步骤3、学会用Protel DXP2004软件创建PCB项目和原理图4、设置图纸参数5、学会合理的放置元器件，并且能够根据原理图的需要对元器件的属性进行修改。

二、重点、难点1、PCB项目、原理图的创建和保存2、图纸参数的设置3、元器件的查找4、元器件属性的修改三、教学步骤（一）、PCB的基本设计过程和步骤电路板的基本设计过程可分为以下四个步骤：1、电路原理图的设计：作为绘制电路图的第一道工序，在原理图设计过程中应该保证设计的明晰和正确。

在绘制电路原理图的过程中，可以使用Protel DXP提供的所有工具来绘制一张满意的原理图。

2、生成网络报表：设计的原理图如果想转变成可以制作成电路板的PCB图需要网络表的支持。

网络表可以说是Sch文件和印制电路板文件之间的一座桥梁。

一般来讲，ProtelDXP根据原理图文件中的电气连接特性生成一个网络表文件，然后用户在PCB设计系统下引用该网络表，并进行电路板绘制。

3、印刷电路板的设计：这部分工作主要在PCB设计环境下完成。

在PCB编辑环境下，根据从网络表中获得的电气连接以及封装形式，将元件的管脚用信号线连接起来，就可以完成PCB板的布线工作了4、生成印刷电路板报表（二）、电路原理图的设计步骤1、新建一个电路原理图文件。

2、图纸设置要根据电路图的内容和标准化要求来进行。

3、装载元件库，将需要用到的元件库添加到系统中。

4、放置元件，选择需要的元件放置到原理图中。

5、元件位置调整，将放置的元件调整到合适的位置和方向。

6、根据电气关系，用导线和网络标号将各个元器件连接起来。

7、对原理图进行必要的文字注解和图片修饰。

8、用DXP提供的校验工具，根据各种校验规则对设计进行检查。

9、选择对原理图进行打印或是制作各种输出文件和报表。

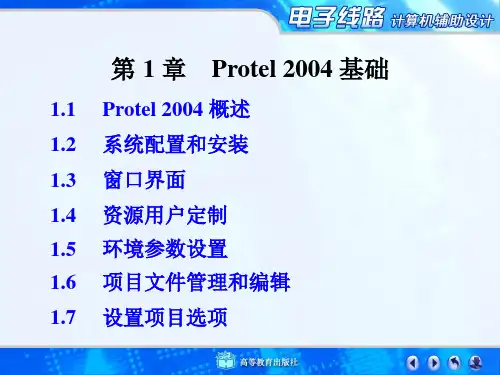

第1章概述电路设计自动化（ Electronic Design Automation ） EDA 指的就是将电路设计中各种工作交由计算机来协助完成。

如电路图（ Schematic ）的绘制，印刷电路板（ PCB ）文件的制作执行电路仿真（ Simulation ）等设计工作。

随着电子工业的发展，大规模、超大规模集成电路的使用是电路板走线愈加精密和复杂。

电子线路 CAD 软件产生了， Protel 是突出的代表，它操作简单、易学易用、功能强大。

1.1 Protel 的产生及发展1985 年诞生 dos 版 Protel1991 年 Protel for Widows1998 年 Protel98 这个 32 位产品是第一个包含 5 个核心模块的 EDA 工具1999 年 Protel99 既有原理图的逻辑功能验证的混合信号仿真，又有了 PCB 信号完整性分析的板级仿真，构成从电路设计到真实板分析的完整体系。

2000 年 Protel99se 性能进一步提高，可以对设计过程有更大控制力。

2002 年 Protel DXP 集成了更多工具，使用方便，功能更强大。

1.2 Protel DXP 主要特点1 、通过设计档包的方式，将原理图编辑、电路仿真、 PCB 设计及打印这些功能有机地结合在一起，提供了一个集成开发环境。

2 、提供了混合电路仿真功能，为设计实验原理图电路中某些功能模块的正确与否提供了方便。

3 、提供了丰富的原理图组件库和 PCB 封装库，并且为设计新的器件提供了封装向导程序，简化了封装设计过程。

4 、提供了层次原理图设计方法，支持“自上向下”的设计思想，使大型电路设计的工作组开发方式成为可能。

5 、提供了强大的查错功能。

原理图中的 ERC （电气法则检查）工具和 PCB 的 DRC （设计规则检查）工具能帮助设计者更快地查出和改正错误。

6 、全面兼容 Protel 系列以前版本的设计文件，并提供了 OrCAD 格式文件的转换功能。
