Protel DXP 速成教學歡迎使用Protel DXP歡迎來到Protel DXP世界--Protel DXP是一款Windows NT/XP的全32位元電子設計系統。

Protel DXP提供一套完全集成的設計，這些工具讓你很容易地將你的設計從概念形成最終的板設計。

所有的Protel DXP工具需要在一個單一應用環境--設計探索者（the Design Explorer）中運行。

啟動Protel DXP，設計探索者打開，將你所有的設計工具放在你的手指尖。

你將從一個單一的、一致的、個性化的用戶環境受益。

這個教程的設計是為了為你提供一個怎樣建立一張原理圖、從PCB更新設計資訊以及產生生產輸出檔的預覽。

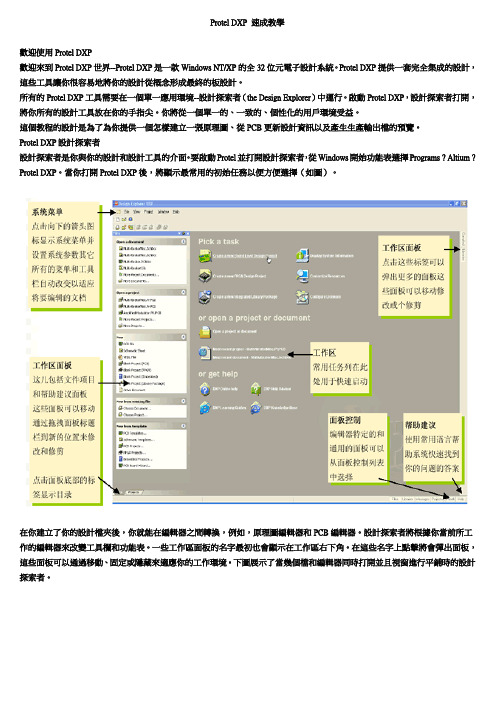

Protel DXP設計探索者設計探索者是你與你的設計和設計工具的介面。

要啟動Protel並打開設計探索者，從Windows開始功能表選擇Programs ? Altium ? Protel DXP。

當你打開Protel DXP後，將顯示最常用的初始任務以便方便選擇（如圖）。

在你建立了你的設計檔夾後，你就能在編輯器之間轉換，例如，原理圖編輯器和PCB編輯器。

設計探索者將根據你當前所工作的編輯器來改變工具欄和功能表。

一些工作區面板的名字最初也會顯示在工作區右下角。

在這些名字上點擊將會彈出面板，這些面板可以通過移動、固定或隱藏來適應你的工作環境。

下圖展示了當幾個檔和編輯器同時打開並且視窗進行平鋪時的設計探索者。

設計檔怎樣保存Protel DXP將所有的設計檔和輸出檔都作為個體檔保存在你的硬碟。

你可以使用Windows Explorer來查找。

專案檔可以的建立可以包含設計檔的連接，這樣使得設計驗證和同步成為可能。

創建一個新項目在Protel DXP中，一個專案包括所有檔夾的連接和與設計有關的設置。

一個專案檔，例如xxx.PrjPCB，是一個ASCII文字檔案，用於列出在專案裏有哪些檔以及有關輸出的配置，例如列印和CAM。

第8 章Protel DXP电路仿真基础知识∙电路仿真的基本步骤。

∙设置常用元器件仿真参数。

∙仿真激励源设置。

∙仿真模式设置。

∙电路仿真实例。

学习重点∙仿真模式设置及激励源设置。

∙仿真电路分析。

所谓的电路仿真就是在电路模型上所进行的系统性能分析与研究的方法，它所遵循的基本原则是相似原理。

电路仿真按电路的类型不同，其分析的内容也不同。

从构成电路的元器件特性分类，可分为线性网络和非线性网络；从电路中是否包含电容、电感等储能元器件分类，分为电阻网络和动态网络。

在电路仿真软件出现以前，电子工程师们为了测试自己设计的电路是否符合要求，往往要把整个电路分成几个小模块，然后在面包板上分别搭建这些电路，并用示波器对这些电路进行测试，看被测节点处的电压波形是否符合要求，如果不符合要求则更换不同的电阻、电容等元器件，然后再进行测试，直到电路满足所需要求为止。

这种方法成本高、开发周期长、对电子工程师的要求高，一旦在接线上出了问题，就不得不再次检查所有的连线，工作量很大而且繁琐。

但是随着电子计算机技术的发展，各种各样的电子自动化设计软件（EDA）层出不穷，极大地方便了电子工程师的设计工作，同时电路仿真软件也出现了不少。

Protel DXP在早期Protel版本的基础上增加了软件的仿真功能，其仿真模块直接嵌入到软件中，形成一个整体。

Protel DXP的模拟和混合信号仿真工具使用Berkeley SPICE/XSPICE 的增强版本，包含了一个数目庞大的仿真库，能很好地满足设计者地需要。

SPICE是一个功能强大的数/模混合信号电路仿真器，与Protel DXP的原理图输入程序协同工作，作为原理图编辑器的扩展，为用户提供了一个完整的从设计到验证的仿真设计环境，用户可以很方便地对仿真器进行设置、运行、仿真工作更加轻松自如。

电路分析与设计必须先要有功能强大的软件做支持。

目前国内外作用最为广泛的通用电路仿真技术应是SPICE。

SPICE已经发展成为一个大家族，在大型计算机、工作站和PC机上都有可运行的版本。

Protel DXP 基础教程目录实验一 Protel DXP原理图设计基础 (30)实验二设计电路原理图 (37)实验三设计层次原理图 (45)实验四编译项目及生成原理图报表 (49)实验五原理图元件库的管理 (53)实验六印制电路板设计基础 (60)实验七稳压电源PCB板设计 (65)实验八电路板综合设计与PCB板制作 (75)实验一原理图设计基础一. 实验目的（1）熟悉原理图设计界面；（2）会新建与保存设计文件；（3）会设置图纸大小、方向、颜色和格点以及放置元器件。

二. 实验原理Protel DXP是Altium公司2002年推出的最新一代EDA设计软件，是Protel 99SE的最新升级版本。

Protel DXP与以前的Protel 99SE相比，在操作界面和操作步骤上有了很大的改进，用户界面更加友好、直观，用户操作更加便利。

Protel DXP主要由以下几大部分组成：原理图（Schematics）设计模块；原理图仿真（Simulate）模块；印刷电路板（PCB）设计模块；自动布线器（Auto Router）；超高速集成电路硬件描述语言（VHDL）。

三. 实验任务及步骤1. Protel DXP简介Electronic Design Automation(EDA)---电子设计自动化。

内容丰富、软件较多。

Protel是其中之一，其发展过程如下：Tango→Protel for Dos→Protel for Windows1.0/1.5 →Protel3.16 →Protel98 →Protel99 →Protel99se →Protel DXP。

ProtelDXP的启动：两种方法：1、任务栏上开始菜单中的PROTELDXP图标，点击选取选项即可启动Protel DXP集成设计环境，如图9-1所示。

图9-1在你建立了设计文件夹之后，就可以在编辑器之间转换。

例如，原理图编辑器和PCB编辑器。

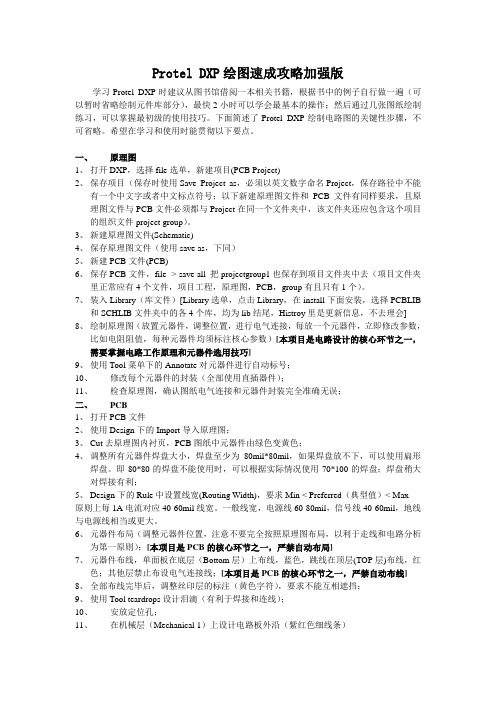

Protel DXP绘图速成攻略加强版学习Protel DXP时建议从图书馆借阅一本相关书籍，根据书中的例子自行做一遍（可以暂时省略绘制元件库部分），最快2小时可以学会最基本的操作；然后通过几张图纸绘制练习，可以掌握最初级的使用技巧。

下面简述了Protel DXP绘制电路图的关键性步骤，不可省略。

希望在学习和使用时能贯彻以下要点。

一、原理图1、打开DXP，选择file选单，新建项目(PCB Project)2、保存项目（保存时使用Save Project as，必须以英文数字命名Project，保存路径中不能有一个中文字或者中文标点符号；以下新建原理图文件和PCB文件有同样要求，且原理图文件与PCB文件必须都与Project在同一个文件夹中，该文件夹还应包含这个项目的组织文件project group）。

3、新建原理图文件(Schematic)4、保存原理图文件（使用save as，下同）5、新建PCB文件(PCB)6、保存PCB文件，file -> save all 把projectgroup1也保存到项目文件夹中去（项目文件夹里正常应有4个文件，项目工程，原理图，PCB，group有且只有1个）。

7、装入Library（库文件）[Library选单，点击Library，在install下面安装，选择PCBLIB和SCHLIB文件夹中的各4个库，均为lib结尾，Histroy里是更新信息，不去理会]8、绘制原理图（放置元器件，调整位置，进行电气连接，每放一个元器件，立即修改参数，比如电阻阻值，每种元器件均须标注核心参数）[本项目是电路设计的核心环节之一，需要掌握电路工作原理和元器件选用技巧]9、使用Tool菜单下的Annotate对元器件进行自动标号；10、修改每个元器件的封装（全部使用直插器件）；11、检查原理图，确认图纸电气连接和元器件封装完全准确无误；二、PCB1、打开PCB文件2、使用Design下的Import导入原理图；3、Cut去原理图内衬页，PCB图纸中元器件由绿色变黄色；4、调整所有元器件焊盘大小，焊盘至少为80mil*80mil，如果焊盘放不下，可以使用扁形焊盘。

第一篇——Protel DXP 2004 SP2的应用本篇内容：1.1带你认识Protel DXP 20041.2单项训练——原理图的设计1.3综合项目——键盘电路的设计1.1 带你认识Protel DXP 2004Protel DXP 2004是澳大利亚Altium公司于2002年推出的一款电子设计自动化软件。

它的主要功能包括：原理图编辑、印制电路板设计、电路仿真分析、可编程逻辑器件的设计。

用户使用最多的是该款软件的原理图编辑和印制电路板设计功能。

下面通过具体的原理图和印制电路板实例来介绍Protel DXP 2004的功能。

图1.1.1是单片机的小系统部分电路原理图，图1.1.2是该电路原理图所对应的印制电路板。

要求通过对原理图和印制电路板的认识来了解Protel DXP 2004的功能，并了解Protel DXP 2004中原理图、电路板、元件、封装等基本概念。

图1.1.1 单片机小系统部分电路原理图图1.1.2 单片机小系统部分电路板一、原理图概述原理图用于表示电路的工作原理，通常由以下几个部分构成：1）元件的图形符号及元件的相关标注（元件的标号、元件的型号、元件的参数），见图1.1.3；电容的图形符号电容的编号C6电容的参数1uF图1.1.3 示例2）连接关系。

原理图中的连接关系通常用导线、网络标号、总线等表示。

如图1.1.4所示。

图中有的元件之间是用导线相连的。

如电容C1、C2、C3之间。

有的元件之间是用网络标号相连接的，具有相同名称的网络标号表示是相连的，如元件U3的引脚2的网络标号是PC0，而元件U4的引脚3的网络标号也是PC0，则表示这两个脚是相连的；当连接的导线数量很多时，可以用总线来表示连接，总线就是多根导线的汇合，如元件U3的引脚2、5、6、9、12、15、16、19和元件U4的3、4、7、8、13、14、17、18对应相连接，则可以用总线来表示。

图1.1.4 示例3）用于说明电路工作原理的文字标注和图形符号（文字、信号波形示意等）。

Protel DXP学习(1---2章)Protel DXP学习第一章概述电路设计自动化（ Electronic Design Automation ） EDA 指的就是将电路设计中各种工作交由计算机来协助完成。

如电路图（ Schematic ）的绘制，印刷电路板（ PCB ）文件的制作执行电路仿真（ Simulation ）等设计工作。

随着电子工业的发展，大规模、超大规模集成电路的使用是电路板走线愈加精密和复杂。

电子线路 CAD 软件产生了， Protel 是突出的代表，它操作简单、易学易用、功能强大。

1.1 Protel 的产生及发展1985 年诞生 dos 版 Protel1991 年 Protel for Widows1998 年 Protel98 这个 32 位产品是第一个包含 5 个核心模块的 EDA 工具1999 年 Protel99 既有原理图的逻辑功能验证的混合信号仿真，又有了PCB 信号完整性分析的板级仿真，构成从电路设计到真实板分析的完整体系。

2000 年 Protel99se 性能进一步提高，可以对设计过程有更大控制力。

2002 年 Protel DXP 集成了更多工具，使用方便，功能更强大。

1.2 Protel DXP 主要特点1 、通过设计文件包的方式，将原理图编辑、电路仿真、 PCB 设计及打印这些功能有机地结合在一起，提供了一个集成开发环境。

2 、提供了混合电路仿真功能，为设计实验原理图电路中某些功能模块的正确与否提供了方便。

3 、提供了丰富的原理图元件库和 PCB 封装库，并且为设计新的器件提供了封装向导程序，简化了封装设计过程。

4 、提供了层次原理图设计方法，支持“自上向下”的设计思想，使大型电路设计的工作组开发方式成为可能。

5 、提供了强大的查错功能。

原理图中的 ERC （电气法则检查）工具和 PCB 的 DRC （设计规则检查）工具能帮助设计者更快地查出和改正错误。
