自己总结 DXP基本操作步骤

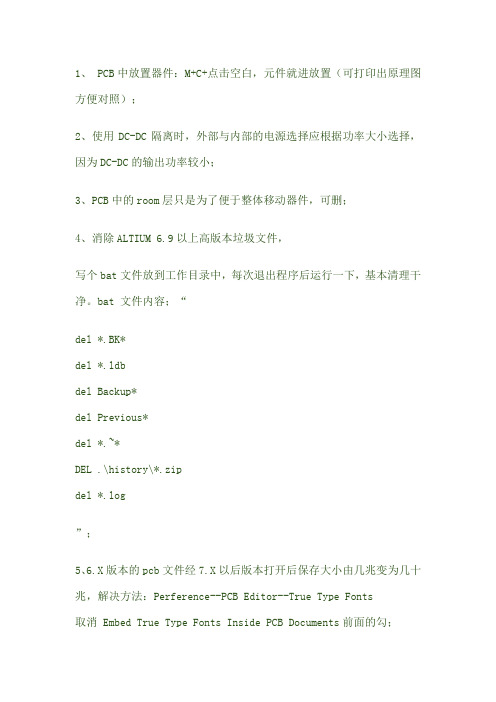

1、 PCB中放置器件：M+C+点击空白，元件就进放置（可打印出原理图方便对照）；2、使用DC-DC隔离时，外部与内部的电源选择应根据功率大小选择，因为DC-DC的输出功率较小；3、PCB中的room层只是为了便于整体移动器件，可删；4、消除ALTIUM 6.9以上高版本垃圾文件，写个bat文件放到工作目录中，每次退出程序后运行一下，基本清理干净。

bat 文件内容；“del *.BK*del *.ldbdel Backup*del Previous*del *.~*DEL .\history\*.zipdel *.log”；5、6.X版本的pcb文件经7.X以后版本打开后保存大小由几兆变为几十兆，解决方法：Perference--PCB Editor--True Type Fonts取消 Embed True Type Fonts Inside PCB Documents前面的勾；6、换层快捷键，小键盘的星号键 or Ctrl+Shift+滑轮；7、如何让GND不显示飞线，或者只有GND显示飞线：设计---网络表---编辑网络----双击"GND" ,隐藏即可；8、库中很多元件的同一封装有三种：L，M，N，好像是元件布局的密度.L是低密度板用的封装.M是高密度板用的封装,N是普通密度板用的封装.只是封装外型的大小有点区别；9、未解决：在机械层里画一圆，选中Keepout属性，在铺铜时照样全部被覆盖，一直以来我都是在机械层里画了再到Keepout层里再画一个来解决。

以前在做一个板的时候在一个安装孔的丝印层画了一个圈。

然后选了KEEPout。

结果厂里做回来的板子居然没给我钻孔。

好像不认识有个KEEPout属性一样；10、在AD中，文件已经不再使用DDB的方式进行保存了，而是改用分离的文件方式。

AD中的文件由项目文件（不同的项目有不同的后辍，如.prjPCB,.prjFPGA等），原理图文件，PCB文件等。

第8 章Protel DXP电路仿真基础知识∙电路仿真的基本步骤。

∙设置常用元器件仿真参数。

∙仿真激励源设置。

∙仿真模式设置。

∙电路仿真实例。

学习重点∙仿真模式设置及激励源设置。

∙仿真电路分析。

所谓的电路仿真就是在电路模型上所进行的系统性能分析与研究的方法，它所遵循的基本原则是相似原理。

电路仿真按电路的类型不同，其分析的内容也不同。

从构成电路的元器件特性分类，可分为线性网络和非线性网络；从电路中是否包含电容、电感等储能元器件分类，分为电阻网络和动态网络。

在电路仿真软件出现以前，电子工程师们为了测试自己设计的电路是否符合要求，往往要把整个电路分成几个小模块，然后在面包板上分别搭建这些电路，并用示波器对这些电路进行测试，看被测节点处的电压波形是否符合要求，如果不符合要求则更换不同的电阻、电容等元器件，然后再进行测试，直到电路满足所需要求为止。

这种方法成本高、开发周期长、对电子工程师的要求高，一旦在接线上出了问题，就不得不再次检查所有的连线，工作量很大而且繁琐。

但是随着电子计算机技术的发展，各种各样的电子自动化设计软件（EDA）层出不穷，极大地方便了电子工程师的设计工作，同时电路仿真软件也出现了不少。

Protel DXP在早期Protel版本的基础上增加了软件的仿真功能，其仿真模块直接嵌入到软件中，形成一个整体。

Protel DXP的模拟和混合信号仿真工具使用Berkeley SPICE/XSPICE 的增强版本，包含了一个数目庞大的仿真库，能很好地满足设计者地需要。

SPICE是一个功能强大的数/模混合信号电路仿真器，与Protel DXP的原理图输入程序协同工作，作为原理图编辑器的扩展，为用户提供了一个完整的从设计到验证的仿真设计环境，用户可以很方便地对仿真器进行设置、运行、仿真工作更加轻松自如。

电路分析与设计必须先要有功能强大的软件做支持。

目前国内外作用最为广泛的通用电路仿真技术应是SPICE。

SPICE已经发展成为一个大家族，在大型计算机、工作站和PC机上都有可运行的版本。

一、原理图文件
1、指定位置建文件夹，制作所有文件保存到该文件夹
2、打开软件DXP2004，
3、建工程，建原理图文件，见原理图符号库文件，建PCB封装库文件
4、保存以上新建的文件到指定的位置的文件下（注意命名）
5、原理图参数设定（空白处右键），原理图纸大小，横向、纵向，
6、放置原理图名称绘图作者改输入法（放置中的字符串放置）
7、自制原理图符号，注意形状，元件大小，管脚长度，在中间区域制作，保存。

8、自制原理图符号重命名（工具），追加属性（编辑），保存。

9、原理图绘制，原件序号要与图纸一直，元件属性双击修改（放置前TAB键修改）
10、空格键旋转元件，X\Y键横向、纵向翻转
11、统一改封装，在元件上右键第一项，选定要修改的属性，挑勾，应用OK，修
改相应属性，回车，关掉。

12、生成清单（输出保存），网络表
二、PCB图
1、用向导生成PCB（System-Files），PCB尺寸，2层布线，生成的文件在自由文档中，
保存到项目下。

2、保存名称。

3、自制封装，设定可视网格(空白处右键)，按图绘制，设定1管脚，元件形状丝印层，
保存，命名。

4、添加封装，自制原理图元件需要添加封装，双击元件，追加封装，
5、编译原理图（工程菜单），无错误，导入PCB（设计菜单），
6、规则设定（设计规则），安全间距、线宽规则、层规则、
7、自动布线
8、设计规则检查。

中文版Protel2004 DXP操作步骤网上及书本上介绍了许多英文版Protel2004 DXP的教程，但介绍中文版Protel2004 DXP使用的较少，经过本人自学后，写下了可以直接操作的步骤，供大家参考。

一. 创建文件1、创建项目文件（项目文件后缀名为.prjPCB）文件——创建——项目——PCB项目——（刚创建的文件名“PCB-Project1. prjPCB”，下方有一个粉色的文件夹图标，表明文件没有保存）右击刚创建的蓝色的文件“PCB-Project1. prjPCB”——点击“保存项目”——选择保存路径——重命名——保存。

2、创建原理图（原理图文件后缀：.schdoc）文件——创建——原理图——右击刚创建的文件名——保存项目——选择保存路径——重命名——保存。

3、创建PCB板文件点击在需要创建的项目文件，点击菜单栏“文件”——“创建”——“项目”——“pc”b文件——右击刚创建的文件——选择保存路径——重命名——保存。

二. 设计图纸尺寸在原理图面板上点击“设计”——文档选项——在“标准风格”里选择合格的纸张或点击“使用自定义”右方的方框点击打钩，在下方输入自定义的宽度、高度等参数——确定是否需要显示图纸明细表（点击去掉勾不显示图纸明细表，明细表为显示图纸张数、作者等信息，捕获：为元件移动的基本步长）。

放大图纸——Pgup，缩小图纸——PageDn，合适大小——Ctrl+ PageDn，移动图纸——右击出现手型不放拖动。

三. 元件、封装载入元件库提示：原理图和PCB图在制作过程中经过了多步操作时必须经常右击文件名点击“保存”保存文件（不是文件菜单中的保存），否则容易死机。

1. 元件和封装载入元件库：在原理图界面，点击“放置”——点击“库参考”右方带3个点的方框——点击“库”右方带3个点的方框——点击“安装”——点击“查找范围”右方的下拉箭头——点击“文件类型”右边的倒三角选择All Files（全部）——点击文件夹图标找到文件位置——点击需要的文件——点击“打开”。

DXP基本操作步骤总结首先打开DXP软件→新建一个工程→新建一个原理图文件和一个PCB文件→将这两个文件加到之前新建的那个工程下之后保存（根据需要重命名）。

↓之后转到原理图文件开始绘制原理图→根据需要从常用库中找到相应器件（如果找不到合适的器件符号，要自己绘制所需器件图形，建立原理图库）→连线，注意连接时一定要“热点”相连，否则无效→修改器件参数（名字【也可以用自动编号命令】、参数值大小）→修改、添加封装（之后通过封装管理器查看是否所有器件均有封装，是否合适，不合适要自己建立封装库，之后添加）→编译→修改其中的错误和警告→再次编译→确认无误后保存。

↓之后的相关操作都在PCB文件中，将原理图导入到PCB中（这步也可在原理图文件中完成），原理图中相应元件就会出现在PCB文件中→器件位置的摆放（这步是PCB设计中很耗费时间的两步中的一步，因为要综合考虑，放置在这个位置是否会导致下一步布线难度的加大，尽量避免“绕花”）器件摆放认为是最佳方案后→开始布线（这步是另一个很耗费时间的步骤）→布线之前要根据所设计电路的需要设计好布线规则（如地线加粗，焊盘与走线间距等等）；最好手动布线，也可以自动布线后自己再对不合理走线进行修改。

↓如果认为布线已经是最优方案了，那下一步就是板子形状的重新定义（也可在刚将原理图导入PCB之后就定义板子形状、尺寸）。

在机械层花好边框后，沿边框在机械层切割。

这步之后就是补泪滴，在“Tool”中的“Teardrops”,选择“All pads”、和“All vias”。

之后就是最后一步——覆铜，在顶层覆铜，那一定要切换到顶层下操作，在顶层画出要覆铜的边框，之后点击覆铜按钮设计相关选项后，沿之前画的覆铜边框画出这个封闭边框，之后点击右键就可以等待覆铜完成了。

在底层覆铜也是同样的操作（在哪层覆铜就要切换到那层进行画边框，覆铜操作）。

认为没有问题就可以保存了。

当然现在就可以看自己设计的电路的3D视图了，这样可以看自己设计的板子效果如何了。

实验名称：DXP实验一：画电路图的步骤1. 创建一个工程文档：file, new, project, pcb project；2.创建一个原理图文件：file, new, schematic，并且保存全部文件；3.设置图纸的大小：右击图纸，options, document options, standard styles 选择图纸大小；4.放置元件图符号：libraries, 选择miscellaneous devices 原理图库，寻找原理图元件图符号，并且，注意元件的封装（一般都带有封装，没有的话，可以按TAB键进行选择合适的封装后再放置元件，这样每放一个元件，就有相应的封装了），可以先放置好一类符号元件，然后放另外一类的元件，直至一一放完所有的元件，例如，放置完所有的电阻元件等等）；在放置元件图符号时，对于已经装载的库中没有的，或找不到的元件，必须查找。

查找元件图：点击原理图纸空白处，在弹出的下拉菜单中，选择find component, 在libraries search 中，输入要查找的元件名称，选中clear existing query, scope 中，选择libraries on path, path 定位于安装2004 的文件夹，按查找即可进行查找中；5.给元件规划流水号（系统给元件自动编号，注意一般不手动编号，否则容易发生错误！）：tools, annotate quiet （如果没有规划好，可以复位后重来规划：tools, reset designators）；6.元件布局与电气连接：手工拖放布局。

布局的优劣以方便电气连接为佳（电气连接有两种方式：用导线连接和NET 连接。

导线连接一定要从元件脚端点开始连线，连接不能重叠，否则会出来多余的点），放置导线与网络电气连接；7.检查错误：右击原理图的空白处，workspace panels, design compilers, compile errors,在弹出的compile errors 卡上没有错误，说明编译通过。

Protel DXP详细教程Protel DXP教程导读其实会Protel 99se的用户，学习Protel dxp是很容易的，现在我给大家讲讲如何轻易的过渡到Protel dxp版本来。

Protel DXP是一款Windows NT/XP的全32位电子设计系统。

Protel DXP提供一套完全集成的设计，这些工具让你很容易地将你的设计从概念形成最终的板设计。

所有的Protel DXP工具需要在一个单一应用环境--设计探索者（the Design Explorer）中运行。

启动Protel DXP，设计探索者打开，将你所有的设计工具放在你的手指尖。

你将从一个单一的、一致的、个性化的用户环境受益。

这个教程的设计是为了为你提供一个怎样建立一张原理图、从PCB更新设计信息以及产生生产输出文件的预览。

设计探索者是你与你的设计和设计工具的界面。

要启动Protel并打开设计探索者，从Windows开始菜单选择 Programs > Altium > Protel DXP 。

当你打开Protel DXP后，将显示最常用的初始任务以便方便选择（如图）。

在你建立了你的设计文件夹后，你就能在编辑器之间转换，例如，原理图编辑器和PCB编辑器。

设计探索者将根据你当前所工作的编辑器来改变工具栏和菜单。

一些工作区面板的名字最初也会显示在工作区右下角。

在这些名字上点击将会弹出面板，这些面板可以通过移动、固定或隐藏来适应你的工作环境。

设计文件怎样保存Protel DXP将所有的设计文件和输出文件都作为个体文件保存在你的硬盘。

你可以使用Windows Explorer来查找。

项目文件可以的建立可以包含设计文件的连接，这样使得设计验证和同步成为可能。

创建一个新项目在Protel DXP中，一个项目包括所有文件夹的连接和与设计有关的设置。

一个项目文件，例如 xxx.PrjPCB ，是一个ASCII文本文件，用于列出在项目里有哪些文件以及有关输出的配置，例如打印和CAM。

第四章：1、元器件库编辑器提供了一个绘图工具栏，如下图所示。

绘图工具栏绘图栏中各个工具的功能如下：λ绘制直线工具：用于绘制直线。

绘制贝赛尔曲线工具：用于绘制贝赛尔曲线。

λ绘制椭圆弧线工具：用于绘制椭圆弧线。

λ绘制多边形工具λ：用于绘制多边形。

插入文字工具：用于插入文字。

λ插入新元器件工具：用于插入新元器件。

λλ添加新元器件工具：用于添加新元器件至当前显示的元器件工具。

绘制直角矩形工具：用于绘制直角矩形。

λ绘制圆角矩形工具λ：用于绘制圆角矩形。

绘制椭圆形及圆形工具：用于绘制椭圆形及圆形。

λ插入图片工具：用于插入图片。

λλ阵列粘贴工具：用于将剪贴板的内容阵列粘贴。

绘制引脚工具λ：用于绘制引脚。

该绘图工具栏的大部分工具都与绘制原理图工具相同，这里不再详细介绍，读者可参阅2.1.3节相关内容。

2、执行View→Toolbars→Sch Lib IEEE命令可以打开工具栏“Sch Lib IEEE”，如下图所示，通过该工具栏可以放置所有的IEEE符号。

IEEE符号工具栏IEEE符号工具栏中的各个工具的作用简介如下：λ低态触发符号工具：用于放置低态触发符号左向信号工具：用于放置左向信号λ上升沿触发时钟脉冲工具：用于放置上升沿触发时钟脉冲λλ低态触发输入符号工具：用于放置低态触发输入符号模拟信号输入符号工具：用于放置模拟信号输入符号λλ无逻辑性连接符号工具：用于放置无逻辑性连接符号具有暂缓性输出的符号工具：用于放置具有暂缓性输出的符号λλ具有开集性输出的符号工具：用于放置具有开集性输出的符号高阻状态符号工具：用于放置高阻状态符号λλ高输出电流符号工具：用于放置高输出电流符号脉冲符号工具：用于放置脉冲符号λ延时符号工具：用于放置延时符号λλ多条I/O线组合符号工具：用于放置多条I/O线组合符号二进制组合符号工具：用于放置二进制组合符号λλ低态触发输出符号工具：用于放置低态触发输出符号π符号工具：用于放置π符号λ大于等于号工具：用于放置大于等于号λλ具有提高阻抗的开集性输出符号工具：用于放置具有提高阻抗的开集性输出符号开射极输出符号工具：用于放置开射极输出符号λλ具有电阻接地的开射极输出符号工具：用于放置具有电阻接地的开射极输出符号数字输入信号工具：用于放置数字输入信号λ反向器符号工具λ：用于放置反向器符号双向信号工具：用于放置双向信号λ数据左移信号工具：用于放置数据左移信号λ∑符号工具λ：用于放置∑符号施密特触发输入特性的符号工具：用于放置施密特触发输入特性的符号λ数据右移符号工具：用于放置数据右移符号λλ小于等于号工具：用于放置小于等于号3、绘制元器件的基本步骤如下：（1）执行File→New→Schematic Library命令,可进入元件库编辑器。

DXP操作步骤(原创，有些马马虎虎）2011-04-13 15:09:42| 分类：电子类| 标签：|字号大中小订阅一、文件创建1、创建新的项目文件：file\new\pcb project2、保存新的项目文件：file\save project 在对话框中确定保存路径和文件名称，单击保存按钮。

如：保存为D10.Project3、新建原理图设计文件：file\new\schemaic4、保存设计文件：file\save，在对话框中确定保存路径和文件名称，单击保存按钮。

如保存为D10.schdoc5、设置图纸：Design\Option…，Standand styles中设置为A4，Orientation中视考试图纸而定，Snap中设置为5。

二、创建原理图元件（一）、查找元件：在Libraries库面板中单击Search..按钮，在弹出的对话框中设置搜索路径及在Name中输入元件名称，一般用*代替字母，前后也用*，如：查找74LS00时输入*74*00*（二）、创建原理图库元件1、新建原理图库文件：File\new\Schematic library2、单击保存按钮，确定保存路径和文件名，如保存为D10.Schlib。

3、创建元件：Tools\New component在弹出的框中输入元件名称。

4、在十字架界面的中心处绘制图形边框及放置管脚P+P，注意：Display name是管脚名称，字母头上有横的用字母加\的方法，如A\D\，Designator是管脚序号，Electrical type是电气特性，电源及地设为power，其余设置为Passive。

注意有些集成块的电源与地是隐藏的，先放好再隐藏。

放置时将管脚和栅格线对齐。

最重要的是放管脚，对边框不要很严格。

做完后记得保存。

（三）、库中有类似的元件可在查找后放到原理图中，双击该元件取消［Lock Pins］复选框的选中状态，这样可直接修改管脚。
