声光控开关电路原理图分析

控电路在城市路灯或楼道照明中有着至关重要的作用,采用光控电路,可以根据光线的强弱来自动开启与关闭照明灯,做到无人自动控制,可以减轻工人的劳动强度,有效的节约能源。

但光控电路有其缺陷,就就是夜晚无光线的时候,照明灯将一直工作着,这样会造成资源的浪费,也会缩短照明灯的寿命。

这时若在光控电路的基础上添加一个声控电路,使得照明电路在无光线的时候,只受声音的控制,当有脚步声或其它较强声响的时候,照明电路自动工作。

当声音消失的时候,照明灯自动熄灭,这就需要在光控电路与声控电路联合工作的条件下添加一个延时电路,使照明灯点亮后,延时一定时间后自动熄灭。

本文设计的声光控制照明灯,该电路夜间有声音信号时,照明灯(用LED发光管模拟)点亮;无声时延迟5秒后熄灭;如声音间隔小于5秒,则LED持续点亮。

白天有声无声均不点亮。

这款小巧美观又实用节能,可以用蚊钉固定在自家门口也可以安装在走廊上,还可以用在厂房,建筑工地。

使用这种照明电路,人们就不必在黑暗中摸索开关,也不必再担心点长明灯费电与损坏灯泡了。

夜间只要有脚步声或其它较强的声响时,灯便自动点亮,延时一定时间后自动熄灭。

特别适用自动控制路灯照明以及走廊与楼道等处的短时照明。

二、楼道声控灯电路设计2、1楼道声控灯的基本原理该电路由声控电路、光控电路及放大电路、单稳态延时电路组成,下面对其功能进行逐一分析并确定电路结构。

光控电路就是根据光线的强弱来优先决定电灯的亮灭。

声音信号由驻极体话筒BM接收,经过反比放大,放大的信号送到NE555定时器的2,6脚。

该电路可以对声控延时电路进行控制,在白天光线较强时,该电路在光控电路的作用下,处于关闭状态,对任何声音信号都不响应,在晚上光线较弱时,光控电路将该电路的功能打开,使得该电路能根据外界声音信号做出相应的响应。

NE555定时器的输出去控制74HC123声控延时电路。

该电路主要在光线较弱时起作用。

这主要就是通过光控电路的输出来控制的。

本文介绍的节电开关,在白天或光线较亮时,节电开关呈关闭状态,灯不亮；夜间或光线较暗时，节电开关呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。

灯亮后经过40秒左右的延时节电开关自动关闭，灯灭。

该开关适用于楼道、走廊、洗涮间、厕所等公共场合，能节电并延长灯泡使用寿命。

电路采用四与非门集成电路4011作为中心元件，结合外围电路，实现各项功能，该节电开关还有以下特点：
▲采用单线出入可直接替代原手控开关，不用另接线，便于安装。

▲声控灵敏度高在其附近的脚步声、说话声等均可将开关启动。

▲寿命长该节电开关全部采用无触点元件，不用担心使用寿命。

▲耗电省节电开关自身耗电小于0.5W。

▲安装方便节电开关采用86型通用电气开关盒设计。

一、电路原理介绍：
二、安装说明：
1、二极管、三极管安装时注意极性不要装反，线路板上都有标识，制作时请严格按标识插件；
2、三极管安装时必须控制其高度，安装时尽量插到底，装入盒子后，若太高的话会将电路板顶起，造成盖子无法正常安装；
3、电容安装时应采用卧式安装，否则太高了会顶到盒子；
4、驻体话筒必须焊出两根引线后方能安装于线路板上，可用剪下来的电阻引脚来焊，其中驻体话筒在安装时，有极性之分，中间的为正，与外壳相连的为负；
我们焊接好的电路板照片如下图，制作时若有不清楚，可以看图进行参考：
元件全部安装好后的声光控开关外型如下图：
集成电路声光控开关全套散件：11元（此报价不含运费，购买时请注意！）。

CD4011声光控开关电原理图它由驻极体话筒BM、三极管VT（β≥200）等组成话筒传感放大电路，集成电路IC、单向晶闸管VS1等组成控制开关电路，VD2～VD5组成全波桥式整流电路，还有负载照明灯EL和IC工作电源电路。

在话筒传感放大电路中，C1电容量取值较小，对击掌脉冲音频信号敏感，输入的负脉冲信号使VT集电极上升到高电位。

在控制电路中，IC—1输入端连接有负载电阻器R3与光敏电阻器RG组成的分压图为实用声控照明灯的电路。

它由驻极体话筒BM、三极管VT、R1、R2、R3、C1等组成话筒传感放大电路，集成电路IC、单向晶闸管VS1等组成控制开关电路，VD2～VD5组成全波桥式整流电路，还有负载照明灯EL和IC工作电源电路。

在话筒传感放大电路中，C1电容量取值较小，对击掌脉冲音频信号敏感，输入的负脉冲信号使VT集电极上升到高电位。

在控制电路中，IC—1输入端连接有负载电阻器R3与光敏电阻器RG组成的分压电路，当环境光线较暗时，RG呈现出较高电阻值，使输入端第1、2脚电位上升，但达不到门开启电压，只有声控信号使VT集电极呈现高电位，IC-1输入端电平才上升到门开启电压，通过控制开关电路使晶闸管导通，照明灯点亮，延迟一定时间EL自动熄灭。

当环境光线较强时，RG呈现出较低电阻值，尽管有声控信号使VT截止，也达不到IC1门开启电压，EL不能被点亮，即白天声控作用被禁止，傍晚声控才起作用，这就是声控楼道灯的工作原理。

R3取值关系到声控灯的可靠性，当R3取值为33KΩ时，声控灵敏度提高(声控距离≥5m)，光控灵敏度下降。

当R3*为可调电阻，取值为33K-680KΩ范围，阻值大光控灵敏度提高，可在很弱环境光线下就能开启声控灯。

注意R3电阻值大小使负载电流变化，影响其工作电压，可以微调分压电阻器R7，使VDD工作电压不要超过18V。

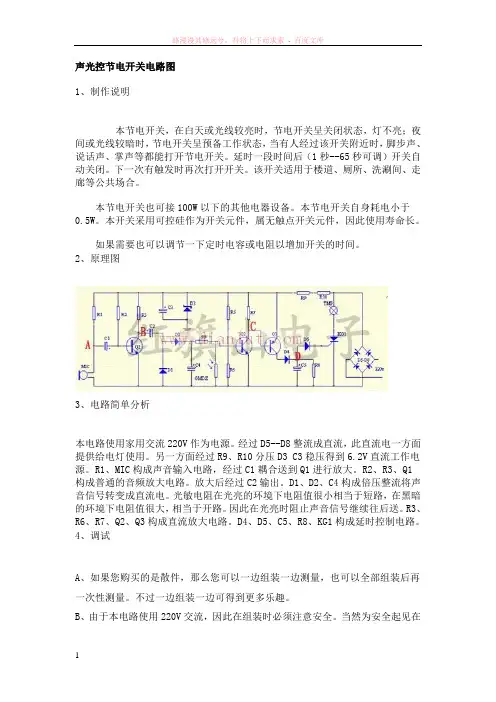

声光控节电开关电路图1、制作说明本节电开关，在白天或光线较亮时，节电开关呈关闭状态，灯不亮；夜间或光线较暗时，节电开关呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、掌声等都能打开节电开关。

延时一段时间后（1秒--65秒可调）开关自动关闭。

下一次有触发时再次打开开关。

该开关适用于楼道、厕所、洗涮间、走廊等公共场合。

本节电开关也可接100W以下的其他电器设备。

本节电开关自身耗电小于0.5W。

本开关采用可控硅作为开关元件，属无触点开关元件，因此使用寿命长。

如果需要也可以调节一下定时电容或电阻以增加开关的时间。

2、原理图3、电路简单分析本电路使用家用交流220V作为电源。

经过D5--D8整流成直流，此直流电一方面提供给电灯使用。

另一方面经过R9、R10分压D3 C3稳压得到6.2V直流工作电源。

R1、MIC构成声音输入电路，经过C1耦合送到Q1进行放大。

R2、R3、Q1构成普通的音频放大电路。

放大后经过C2输出。

D1、D2、C4构成倍压整流将声音信号转变成直流电。

光敏电阻在光亮的环境下电阻值很小相当于短路，在黑暗的环境下电阻值很大，相当于开路。

因此在光亮时阻止声音信号继续往后送。

R3、R6、R7、Q2、Q3构成直流放大电路。

D4、D5、C5、R8、KG1构成延时控制电路。

4、调试A、如果您购买的是散件，那么您可以一边组装一边测量，也可以全部组装后再一次性测量。

不过一边组装一边可得到更多乐趣。

B、由于本电路使用220V交流，因此在组装时必须注意安全。

当然为安全起见在调试时您可以用6V直流电源代替。

电灯改用6V的电珠。

待全部调试完毕，再用220V供电。

具体做法是将直流电的+6V接到E处，短接R9、R10，接地线与本电路的地相连，如果没有6V的电源，接5V也是可以的，只是数据与下面所说的有所不同。

C、接好6V电源，焊接好MIC、R1，给点掌声则在A处用示波器可以观察到2mV 左右的电压波动。

D、焊接好C1、R2、Q1、R3，此时在B用万用表可测量得到3V左右的电压。

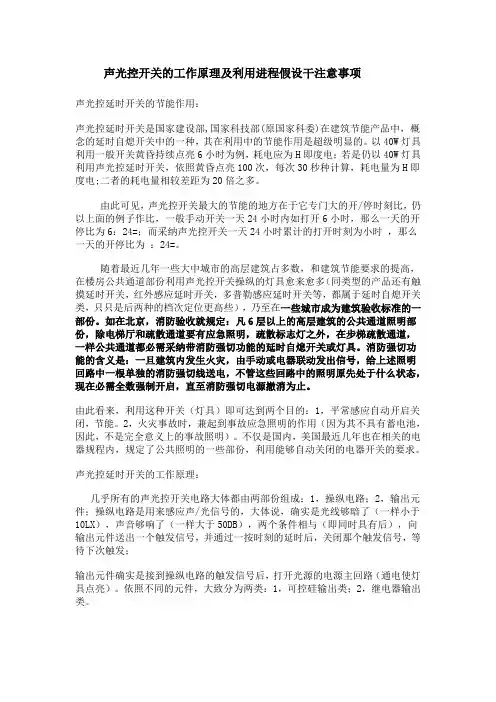

声光控开关的工作原理及利用进程假设干注意事项声光控延时开关的节能作用：声光控延时开关是国家建设部,国家科技部(原国家科委)在建筑节能产品中，概念的延时自熄开关中的一种，其在利用中的节能作用是超级明显的。

以40W灯具利用一般开关黄昏持续点亮6小时为例，耗电应为H即度电；若是仍以40W灯具利用声光控延时开关，依照黄昏点亮100次，每次30秒种计算，耗电量为H即度电;二者的耗电量相较差距为20倍之多。

由此可见，声光控开关最大的节能的地方在于它专门大的开/停时刻比，仍以上面的例子作比，一般手动开关一天24小时内如打开6小时，那么一天的开停比为6：24=；而采纳声光控开关一天24小时累计的打开时刻为小时，那么一天的开停比为：24=。

随着最近几年一些大中城市的高层建筑占多数，和建筑节能要求的提高，在楼房公共通道部份利用声光控开关操纵的灯具愈来愈多（同类型的产品还有触摸延时开关，红外感应延时开关，多普勒感应延时开关等，都属于延时自熄开关类，只只是后两种的档次定位更高些），乃至在一些城市成为建筑验收标准的一部份。

如在北京，消防验收就规定：凡6层以上的高层建筑的公共通道照明部份，除电梯厅和疏散通道要有应急照明，疏散标志灯之外，在步梯疏散通道，一样公共通道都必需采纳带消防强切功能的延时自熄开关或灯具。

消防强切功能的含义是：一旦建筑内发生火灾，由手动或电器联动发出信号，给上述照明回路中一根单独的消防强切线送电，不管这些回路中的照明原先处于什么状态，现在必需全数强制开启，直至消防强切电源撤消为止。

由此看来，利用这种开关（灯具）即可达到两个目的：1，平常感应自动开启关闭，节能。

2，火灾事故时，兼起到事故应急照明的作用（因为其不具有蓄电池，因此，不是完全意义上的事故照明）。

不仅是国内，美国最近几年也在相关的电器规程内，规定了公共照明的一些部份，利用能够自动关闭的电器开关的要求。

声光控延时开关的工作原理：几乎所有的声光控开关电路大体都由两部份组成：1，操纵电路；2，输出元件；操纵电路是用来感应声/光信号的，大体说，确实是光线够暗了（一样小于10LX），声音够响了（一样大于50DB），两个条件相与（即同时具有后），向输出元件送出一个触发信号，并通过一按时刻的延时后，关闭那个触发信号，等待下次触发；输出元件确实是接到操纵电路的触发信号后，打开光源的电源主回路（通电使灯具点亮）。

楼道声光控开关原理声光控开关电路主要由整流稳压电路，可控硅开关PCR406，话筒放大电路，光敏控制电路，音频放大电路，检波电路，延时电路等组成，其电路原理图如下图所示。

工作原理：（1）整流稳压电路：由桥式整流电路(VD1...4组成)，二极管稳压电路VS 和滤波电容C1构成。

R1为分压电阻，VS稳压二极管输出9.1V的稳定直流电压，为后级电路提供工作电源。

（2）可控硅开关PCR406：起开关作用(非常重要)，控制灯的亮和灭。

A、K两极并联在整流电路的输出端，作为负载，G极受控制电路的控制，当G得到一个高电压时，则可控硅导通，灯亮；高电压消失，则可控硅断开，灯灭。

（3）话筒放大电路：由R2、Mic组成话筒拾音电路，话筒上端得到音频信号，通过C2耦合到VT1组成放大电路，C3是输出耦合电容。

R3、R4为VT1的偏置电阻。

电路中可以改变电路中R2的阻值大小和C2的容量大小，去调节声控的灵敏度。

（4）光敏控制电路：音频输出电压通过C3、R5耦合送到音频放大电路，用光敏电阻R10接地。

光敏电阻R10有光照时，电阻非常小，音频信号被光敏电阻R10短路，无法往后级输送，即在白天灯不亮；晚上无光照时光敏电阻R10阻值很大，达到MΩ级以上，相当于开路，音频信号不受影响继续往后级输送。

（5）音频放大电路：因话筒输出的音频信号小，不能满足检波的需要。

所以采用两个三极管组成的多极放大电路，即由一支NPN三极管VT2和一支PNP三极管VT3互补，实现放大。

R6、R7为互补放大电路的偏置电阻。

（6）检波电路：音频信号是交流信号，不能用交流信号控制可控硅，需转换为直流信号，才能控制可控硅，由VD5(采用的1N4148)组成，由于两级音频放大电路输出信号大，足以使VD5导通，输出音频信号的正半周对延时电容C4进行充电。

（7）延时电路：由C4、R8、VT4、R9组成，检波二极管VD5取得音频信号正半周时，对C4充电，C4充电后得到的直流电压，就是控制电压。

声控闪光LED灯电路图文章出处： 发布时间： 2010-12-16 0:00:00 | 638 次阅读 | 8次推荐 | 0条留言电路主要由捡音器（驻极体电容器话筒），晶体管放大器和发光二极管等构成。

电路原理静态时，VT1处于临界饱和状态，使VT2截止，LED1和LED2皆不发光，R1给电容话筒MIC提供偏置电流，话筒捡取室内环境中的声波信号后即转为相应的电信号，经电容C1送到VT1的基极进行放大，VT1、VT2组成两级直接耦合放大电路，只要选取合适的R2、R3使无声波信号。

VT1处于临界饱和状态，而以使VT处于截止状态，两只LED中无电流流过而不发光，当MIC捡取声波信号后，就有音频信号注入VT1的基极，其信号的负半周使VT1退出饱和状态，VT1的集电极电压上升。

VT2导通，LED1和LED2点亮发光，当输入音频信号较弱时，不足以使VT1退出饱和状态，LED1和LED2仍保持熄灭状态，只有较强信号输入时，以光二极管才点亮发光，所以，LED1和LED2能随着环境声音（如音乐、说话）信号的强弱起伏而闪烁发光。

元件清单VT1、 VT2 9014（BT200）话筒R1 4.7K R2 1MR3 10K C1 1uF/16VC2 100uF/10V LED1、LED2 发光二极管组装与调试：1、按原理图画出装配图，然后按装配图进行装配。

2、注意三极管的极性不能接错，元件排列整齐、美观。

3、通电后先测VT的集电极电压，使其在0.2~0.4之间，如果该电压太低则施加声音信号后，VT1不能退出饱和状态，VT2则不能导通，如果该电压超过VT2的死区电压，则静态时VT2就导通，使LED1和LED2点亮发光，所以。

对于灵敏度不同的电容话筒，以及β值不同的三极管，VT1的集电极电阻R3的大小要通过调试来确定。

4、离话筒约0.5米距离，用普通声音（音量适中）讲话时，LED1、LED2应随声音闪烁。

如需大声说话时，发光管才闪烁发光，可适当减小R3的阻值，也可更换β值更大的三极管。

人体感应、声光控灯头开关电路图下图声光控节能灯座电路声光控节能灯座节电效果显著,采用该灯座白天灯不亮,夜间有声音灯即亮｡该灯座电路简洁,声控部分采用了驻极体话筒,电路见附图所示｡220V电源经桥式整流､220kΩ电阻降压､100μF电容滤波后得到5V电压供给数字集成电路HD14011工作｡白天有光照时,光电二极管2CU呈低阻状态,IC的{1}､{2}脚为低电位,{3}脚为高电位,白天不论有无声音,即不论{4}脚电位如何,{13}脚始终钳位于高电位,{12}脚也为高电位｡因此{11}脚为低电位,可控硅截止,灯泡不亮｡夜晚无光照时,2CU呈高阻状态,{3}脚为低电位,这时若有人发出声响,驻极体话筒拾取信号,经{5}､{6}脚输入到放大器放大后由臆脚输出｡当{4}脚为低时,{13}脚也为低,{11}脚为高,触发可控硅BT169导通,灯泡点亮｡同时10μF 电容充电,充电之初{8}､{9}脚为高电位,使{12}脚为低电位｡声音过后,{13}脚恢复高电位,但由于{12}脚为低电位,所以{11}脚继续保持高电位,灯继续点亮｡10μF电容继续充电｡几十秒钟后,{8}､{9}脚为低电位,{11}脚也翻转为低电位,可控硅截止,灯灭｡下图:VD1-VD4是IN4007，VD5是2CW56(8V),VD6是4148,VT7是9013,VS是MCR100-8；R1是22k,R2是22m,R3是33k,R4是47k,R5是1.5m,R6是5.1欧,R7是240k(全部是1/8碳膜电阻)；C1是瓷介电容104(0.1uf),C2是电解电容22uf/16v,C3是100uf/16v；MIC(B)是CRZ-113F驻极体电容话筒;GR是光敏电阻MG45；IC是CD4011。

声光双控延迟节能电照明灯上图:这是一个成熟的电路，你不必担心它的可靠性。

灵敏度也很好，加大R3，提高灵敏度，反之减低灵敏度。

串接于电路中的受声控负载（感性：如节能灯，或阻性：如灯泡）由于串接特性所以此电路可以直接接于开关点上代替原开关。

声光控开关组装技术声光控开关组装技术这里所剖析的声光控开关，灵敏度高，电路简单，元件少，而且容易装。

该电路由四个与非门IC （TC4011BP ）、光敏电阻（R 9）、电容式话筒（R 10）、单向可控硅（D 7）等元件组成，电路原理如图所示：一、 工作原理200V 市电经D 6、R 8、C 3组成的半波整流电路，在C 3上得到电压供R 10。

白天，R 9受光照射电阻约十几K ；UIA 1、2脚处于低电平，3脚输出高电平，D 1导通；让UID 的13脚呈高电平，则UID 的11脚输出低电平，使可控硅D 7无触发电平而截止，使DS 无回路而不亮。

到了夜晚光线变暗时，光敏电阻R 9的阻值变大（约1M 左右）而使UIA 的1、2脚呈高电平，3脚输出低电平而使D 1反向截止，UID13相当于空脚（呈高电平），11脚输出低电平，D 7无触发电平，灯泡无回路还是不亮。

当有脚步声或声音信号到来时，将使R 10产生一个信号电平，经C 1耦合给UIC8、9脚（此时两脚呈高电平），10脚输出低电平，则UID 的13脚为低电平，由于此时UIB5、6脚相接过R 6到地而呈低电平，4脚输出高电平，UID12脚为高电平，所以UID11脚输出高电平，D7得到足够的触发电平而导通；灯泡的回路为D5、D7、D2而导通点亮。

声音信号是个瞬间信号，在UID11脚与UIB5、6脚之间接一个电解电容（C4），当UID11脚输出高电平的同时也给C4充电，使UIB5、6脚电压更低。

而电容两端的电压不能突变，还让11脚处于高电平。

这时C4经R7、D7、R6放电。

当放到电平不能满足可控硅的触发电平时，D7截止而使灯泡的回路断开，灯泡熄灭。

只有当又一次声音信号到来时，重复上述动作，灯泡又点亮。

二、调试焊接无误后，试验时用黑胶布将光敏电阻封闭，使它不受光照射。

接通市电后灯泡会稍微闪亮一下，然后鼓掌或说话，灯泡会点亮且延时，如延时不够长，加大C4的容量。

简单实用的用CD4011构成声光控开关灯电路（含线路板图）简单实用的用CD4011构成声光控开关灯电路原理图：印刷线路板图：这款简单声光控制电子开关具有声音信号和光信号控制功能，当有光照射时，开关电路处于关闭状态，而当光信号比较弱时，开关电路受声音信号的控制，使用这种开关，人们不必在黑暗中摸索开关，也不必担心点长明灯费电和损坏灯泡，夜间只要有脚步声，灯便自动点亮，延时一分钟左右后自动熄灭。

特别适用于自动控制路灯照明及走廊和楼道等片的短时照明。

一、电路组成及工作原理声、光控制电子开关电路如下图所示。

1、电路组成电路主要由以下几部分组成。

(1)、声音信号输入电路。

由话筒MIC、电阻R1.、R2、R3、电容C1和三极管T1组成。

声音信号经话筒MIC转换为电信号后经C1耦合至T1放大，最后由T1的集电极输出并送入集成电路IC1的2脚。

(2)、光信号输入电路。

由电阻R4和光敏电阻Rg组成。

光的强弱经光敏电阻Rg转换为高、低电平后送入集成电路IC1的1脚。

(3)、桥式整流电路。

由二极管D2、D3、D4、D5组成。

其功能是将220V的交流市电转换为脉动直流电压。

(4)、降压滤波电路。

由电阻R5、R6和电容C2组成。

其功能是对桥式整流电路输出的脉动直流电压进行降压滤波，获得10V左右的直流电压，作为控制电路的直流电源。

(5)、延时电路。

由二极管D1、电阻R8和电容C3组成。

延时时间由R8和C3决定，按图中所示参数值可延时约60～70S。

二极管D1起隔离作用。

(6)、控制电路。

由集成电路IC1、电阻R7和双向可控硅T2组成，其作用是控制开关的通断。

这里双向可控硅T2起开关作用。

集成电路IC1是整个电子开关的核心元件，型号为.TC4011BP。

它是四-二输入与非门集成电路。

其中1、2脚和3脚分别为与非门1的输入和输出端；5、6和4脚分别为与非门2的输入和输出端；8、9和10脚分别为与非门3的输入和输出端；12、13和11脚分别为与非门4的输入和输出；7和14脚分别是接地和电源脚。

人体感应、声光控灯头开关电路图下图声光控节能灯座电路声光控节能灯座节电效果显著,采用该灯座白天灯不亮,夜间有声音灯即亮｡该灯座电路简洁,声控部分采用了驻极体话筒,电路见附图所示｡220V电源经桥式整流､220kΩ电阻降压､100μF电容滤波后得到5V电压供给数字集成电路HD14011工作｡白天有光照时,光电二极管2CU呈低阻状态,IC的{1}､{2}脚为低电位,{3}脚为高电位,白天不论有无声音,即不论{4}脚电位如何,{13}脚始终钳位于高电位,{12}脚也为高电位｡因此{11}脚为低电位,可控硅截止,灯泡不亮｡夜晚无光照时,2CU呈高阻状态,{3}脚为低电位,这时若有人发出声响,驻极体话筒拾取信号,经{5}､{6}脚输入到放大器放大后由臆脚输出｡当{4}脚为低时,{13}脚也为低,{11}脚为高,触发可控硅BT169导通,灯泡点亮｡同时10μF电容充电,充电之初{8}､{9}脚为高电位,使{12}脚为低电位｡声音过后,{13}脚恢复高电位,但由于{12}脚为低电位,所以{11}脚继续保持高电位,灯继续点亮｡10μF电容继续充电｡几十秒钟后,{8}､{9}脚为低电位,{11}脚也翻转为低电位,可控硅截止,灯灭｡下图:VD1-VD4是IN4007，VD5是2CW56(8V),VD6是4148,VT7是9013,VS是MCR100-8；R1是22k,R2是22m, R3是33k,R4是47k,R5是1.5m,R6是5.1欧,R7是240k(全部是1/8碳膜电阻)；C1是瓷介电容104(0.1uf),C2是电解电容22uf/16v,C3是100uf/16v；MIC(B) 是CRZ-113F驻极体电容话筒;GR是光敏电阻MG45；IC是CD4011。

声光双控延迟节能电照明灯上图:这是一个成熟的电路，你不必担心它的可靠性。

灵敏度也很好，加大R3，提高灵敏度，反之减低灵敏度。

串接于电路中的受声控负载（感性：如节能灯，或阻性：如灯泡）由于串接特性所以此电路可以直接接于开关点上代替原开关。

NE555 声光控制智能开关电路
声光控制智能开关是一种节能、方便的电子自动开关，它电路简单，组装容易、成功率高。

适用于办公楼、学校、住宅、公寓工厂、旅社等场合，真正做到人到灯亮，人走灯灭的效果。

一、电路原理分析
电路如下图，它是以时基电路IC-NE555 为核心元件，构成的暂稳态电路。

1.当环境亮度大时，光电二极管VD1 受到光线的影响，阻值减小，RP2 与VD1 分压值较低，IC 的4 脚电压很低，IC 被强制复位，此时即使驻极体传声器BM 接收到声音，IC 的3 脚输出低电平。

双向晶闸管VS 无触发信号，呈截止断开状态，灯泡H 不亮。

2.天黑时，由于光电二极管VD1 不受光照影响。

因此阻值增大，IC 的4 脚电压升高，此时当有声响时，驻极体传声器BM 将声音信号转换成电信号，VT1 放大加至IC 的2 脚，使IC 的3 脚输出端由低电平转为高电平，。
