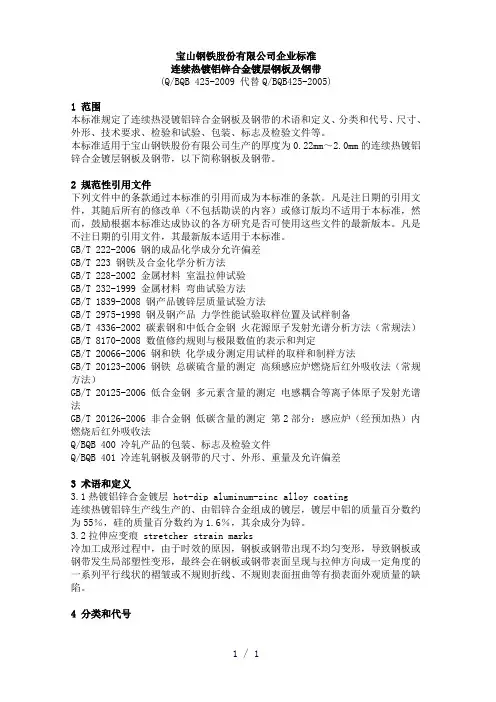

宝山钢铁股份有限公司企业标准连续热镀铝锌合金镀层钢板及钢带(Q/BQB 425-2009 代替Q/BQB425-2005)1 范围本标准规定了连续热浸镀铝锌合金钢板及钢带的术语和定义、分类和代号、尺寸、外形、技术要求、检验和试验、包装、标志及检验文件等。
本标准适用于宝山钢铁股份有限公司生产的厚度为0.22mm～2.0mm的连续热镀铝锌合金镀层钢板及钢带，以下简称钢板及钢带。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222-2006 钢的成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228-2002 金属材料室温拉伸试验GB/T 232-1999 金属材料弯曲试验方法GB/T 1839-2008 钢产品镀锌层质量试验方法GB/T 2975-1998 钢及钢产品力学性能试验取样位置及试样制备GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 20066-2006 钢和铁化学成分测定用试样的取样和制样方法GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T 20125-2006 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法GB/T 20126-2006 非合金钢低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法Q/BQB 400 冷轧产品的包装、标志及检验文件Q/BQB 401 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差3 术语和定义3.1热镀铝锌合金镀层 hot-dip aluminum-zinc alloy coating连续热镀铝锌生产线生产的、由铝锌合金组成的镀层，镀层中铝的质量百分数约为55％，硅的质量百分数约为1.6％，其余成分为锌。

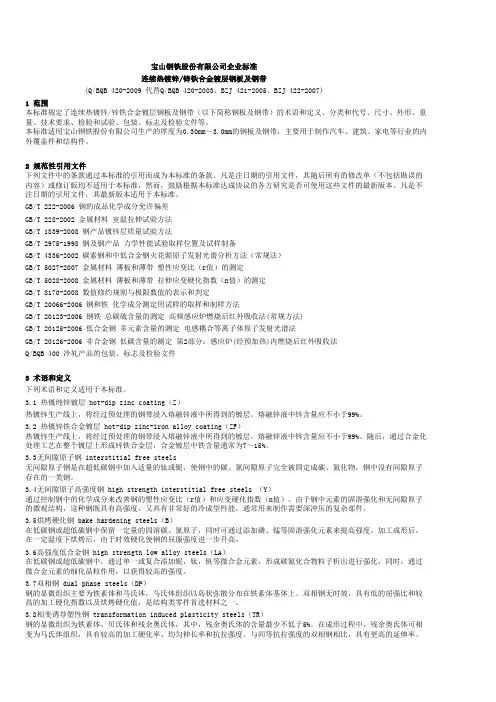

宝山钢铁股份有限公司企业标准连续热镀锌/锌铁合金镀层钢板及钢带(Q/BQB 420-2009 代替Q/BQB 420-2003、BZJ 421-2005、BZJ 422-2007)1 范围本标准规定了连续热镀锌/锌铁合金镀层钢板及钢带（以下简称钢板及钢带）的术语和定义、分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及检验文件等。
本标准适用宝山钢铁股份有限公司生产的厚度为0.30mm～3.0mm的钢板及钢带，主要用于制作汽车、建筑、家电等行业的内外覆盖件和结构件。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222-2006 钢的成品化学成分允许偏差GB/T 228-2002 金属材料 室温拉伸试验方法GB/T 1839-2008 钢产品镀锌层质量试验方法GB/T 2975-1998 钢及钢产品 力学性能试验取样位置及试样制备GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 5027-2007 金属材料 薄板和薄带 塑性应变比（r值）的测定GB/T 5028-2008 金属材料 薄板和薄带 拉伸应变硬化指数（n值）的测定GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 20066-2006 钢和铁 化学成分测定用试样的取样和制样方法GB/T 20123-2006 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法(常规方法)GB/T 20125-2006 低合金钢 多元素含量的测定 电感耦合等离子体原子发射光谱法GB/T 20126-2006 非合金钢 低碳含量的测定 第2部分：感应炉(经预加热)内燃烧后红外吸收法Q/BQB 400 冷轧产品的包装、标志及检验文件3 术语和定义下列术语和定义适用于本标准。

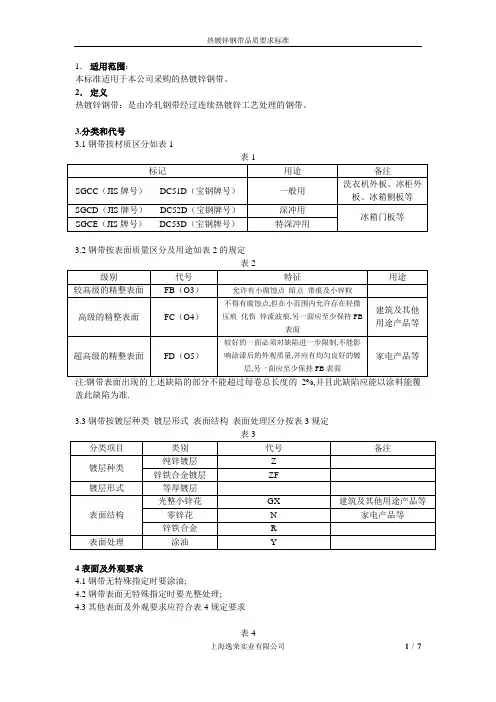

1．适用范围：本标准适用于本公司采购的热镀锌钢带。
2．定义热镀锌钢带：是由冷轧钢带经过连续热镀锌工艺处理的钢带。
3.分类和代号3.1钢带按材质区分如表13.2钢带按表面质量区分及用途如表2的规定注:钢带表面出现的上述缺陷的部分不能超过每卷总长度的2%,并且此缺陷应能以涂料能覆盖此缺陷为准.3.3钢带按镀层种类镀层形式表面结构表面处理区分按表3规定4表面及外观要求4.1钢带无特殊指定时要涂油;4.2钢带表面无特殊指定时要光整处理;4.3其他表面及外观要求应符合表4规定要求表4注：上述此缺陷的部分不能超过每卷总长度的2%,并且此缺陷应能以涂料能覆盖此缺陷为准.5.尺寸及偏差要求(单位:mm)5.1标准厚度表5表5注:材质厚度由客户要求有所变化.5.2标准宽度表6注:材质宽度由客户要求有所变化.5.3冷轧基板热镀锌钢带,其厚度允许偏差应符合表7的规定表75.4冷轧基板热镀锌钢带,其宽度允许偏差应符合表8的规定5.5冷轧基板热镀锌钢带,其波浪允许最大值应符合表9规定5.6冷轧基板热镀锌钢带,其镰刀弯允许最大值应符合表10规定表106机械加工性能6.1冷轧基板热镀锌钢带,其抗拉实验应符合表11规定6.2对于深冲要求的材质其屈服强度/抗拉强度应≦0.65。
7包装及运输规定7.1钢卷包装要求如图1、图27.2包装要求见表12规定表12类型包装方式适用范围标志捆包重量T图1 1.用专用的防锈纸包裹2.用塑料薄膜覆盖3.用上、下盖板和侧护板包裹4.捆扎道次，各不少于3道5.用橡胶护垫或钢木托架沪浙和省内等短途运输不少于两个5.0~12.0图2 1.用专用的防锈纸包裹2.用塑料薄膜覆盖3.用包装铁盒包装（含浅盒加侧护板包装和全盒式包装）4.捆扎道次，各不少于3道5.用橡胶护垫或钢木托架长途运输及进口产品不少于两个5.0~12.07.3入库包装要求7.3.1钢带内径要求508mm或610mm两种；7.3.2包装应完整、包装未受雨雪淋湿以及出现受潮现象；7.3.3包装不应有撞击划伤等伤痕；7.3.4运输时在钢卷下部应有橡胶护垫或钢木托架。
![BQB 400-2003宝钢冷轧钢板及钢带的技术标准[1]](https://img.taocdn.com/s1/m/2482af1a52d380eb62946df4.png)
(Q/BQB 402－2003 代替Q/BQB 402-1999)1 范围本标准规定了冷连轧碳素钢板及钢带的分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及质量证明书等。
本标准适用于宝山钢铁股份有限公司生产的厚度为0.30mm～3.5mm的冷连轧碳素钢板及钢带（以下简称钢板及钢带）。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222－1984 钢的化学分析用试样取样法及成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228－2002 金属材料室温拉伸试验方法GB/T 230－1991 金属洛氏硬度试验方法GB/T 232－1999 金属材料弯曲试验方法GB/T 2975－1998 钢及钢产品力学性能试验取样位置及试样制备GB/T 4340.1－1999 金属维氏硬度试验第1部分：试验方法GB/T 8170－1987 数值修约规则Q/BQB 400－2003 冷轧产品的包装、标志及质量证明书Q/BQB 401－2003 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差SAE J911－1998 冷轧钢板表面粗糙度和峰值数测量方法3 分类和代号3.1 钢板及钢带按用途区分如表1的规定。
表 1牌号用途SPCC 一般用SPCD 冲压用SPCE、SPCEN 深冲用3.2 钢板及钢带按表面质量区分如表2的规定。
表2级别代号较高级的精整表面FB（O3）高级的精整表面FC（O4）超高级的精整表面FD（O5）附加说明：本标准与JIS G 3141-1996的一致性程度为非等效。
本标准代替Q/BQB 402-1999。
本标准与Q/BQB 402-1999相比主要变化如下：——表面质量级别由两种修改为三种；——取消热处理种类中的退火；——取消SPCE按拉延级别分为F、HF和ZF三个级别的规定；——取消标记示例；——取消化学成分中Si和残余元素的规定，对S和Alt的含量进行了修改；——修改断后伸长率，取消杯突值的规定，增加仲裁时弯曲试样宽度的规定；——增加拉伸应变痕的规定；——钢带允许带缺陷部分从8％修改为6％；——增加麻面和光亮表面粗糙度的控制值；——修改复验的规定；——增加数值修约规则的规定。
彩色涂层钢板字体大小：大| 中| 小2022年-11-22 09:50 - 阅读：63 - 评论：0 1 范围本标准规定了彩色涂层钢板及钢带的术语和定义、分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志和质量证明书等。
本标准适用于宝山钢铁股份有限公司生产的厚度为0.30mm～2.0mm 供建筑、家电、家具、钢窗等行业使用的彩色涂层钢板及钢带（以下简称钢板及钢带）。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1766－1995 色漆和清漆涂层老化的评级方法GB/T 8170－1987 数值修约规则GB/T __－1992 彩色涂层钢板及钢带试验方法Q/BQB 400－2022年冷轧产品的包装、标志及质量证明书Q/BQB 420－2022年连续热镀锌/锌铁合金钢板及钢带Q/BQB 430－2022年连续电镀锌/锌镍合金钢板及钢带3 术语和定义3.1 彩色涂层钢板是指彩涂基板经过表面预处理后，以连续辊涂的方式在钢板表面涂敷一层或二层有机涂料，然后进行烘烤固化而成的产品。
4 分类和代号4.1 钢板及钢带的牌号及用途按表1的规定。
4.2 钢板及钢带的分类及代号按表2的规定。
4.3 如需表2规定的基板、涂料种类和涂层结构以外的钢板及钢带，可在订货时协商。
5 订货所需信息5.1 订货时用户应提供如下信息：a) 产品名称（钢板或钢带）彩色涂层钢板b) 本产品标准号c) 牌号d) 产品规格及尺寸、不平度精度e) 涂层表面状态f) 涂层结构g) 涂料种类和颜色宝山钢铁股份有限公司2022年-06-04 发布2022年-12-15 实施h) 基板类型和镀层重量i) T 弯级别j) 重量k) 用途l) 包装方式5.2 如订货合同中未注明尺寸及不平度精度、T 弯级别及包装方式，则供方按普通的尺寸和不平度精度、A 级T 弯(钢窗料按 B 级T 弯)和供方指定的包装方式包装供货。
上海宝钢集团公司企业标准Q/BQB 420－1999连续热镀锌钢板及钢带代替Q/BQB 420-94BZJ 420-971 范围本标准规定了连续热镀锌钢板及钢带（以下简称钢板及钢带）的尺寸、外形、、技术要求、试验方法、检验规则、包装、标志和质量证明书等。
本标准适用于上海宝钢集团公司冷轧部以连续热镀锌法生产的低碳钢及一般结构钢冷连轧及热连轧钢带为基板的热镀锌钢板及钢带（以下简称钢板及钢带）。
2.引用标准下列标准所包含的条文，通过在本标准引用而构成本标准的条文。
本标准发布时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 228－87 金属拉伸试验方法GB 232－88 金属弯曲试验方法GB/T 1839－93 镀锌钢板（带）锌层重量测定方法GB 2975－82 钢材力学及工艺性能试验取样规定GB 4156－84 金属杯突试验方法（厚度0.2～2mm）GB 6397－86 金属拉伸试验试样Q/BQB 301－1999 热连轧钢板及钢带的尺寸、外形、重量及允许偏差Q/BQB 400－1999 冷连轧钢板及钢带的包装、标志及质量证明书DIN 17162部分1－79 低碳钢热镀锌钢板及钢带DIN 17162部分2－87 一般结构钢热镀锌钢板及钢带3 定义连续热镀锌钢板：在连续热镀锌生产线上把冷连轧或热轧钢带浸入熔融的锌液中镀锌并经横切以矩形平板状供货的平直板材。
连续热镀锌钢带：在连续热镀锌生产线上把冷连轧或热轧钢带浸入熔融的锌液中镀锌经卷取以卷状供货的卷材。
4 分类与代号钢板及钢带的分类及代号按表1的规定。
表 1上海宝钢集团公司 1999－02－02 发布 1999－06－01 实施Q/BQB 420－1999表1（完）5 尺寸、外形、重量5.1 热镀锌后的钢板及钢带的公称尺寸按表2的规定。
表 2 mm5.以冷连轧钢卷为基板的钢板及钢带的厚度允许偏差按表3的规定，以热轧钢卷为基板的钢板及钢带的厚度允许偏差按Q/BQB 301。
汽车构造用热连轧钢板及钢带(Q/BQB 310－2003 取代 Q/BQB 310－1999 BZJ 311－1999)1 范围本标准规定了汽车构造用热连轧钢板及钢带的尺寸、外形、技术要求、查验和试验、包装、标记及质量证明书等。
本标准合用于宝山钢铁股份有限公司生产的、拥有优秀冷成型性能的碳素及微合金钢热连轧钢带以及由此横切成的钢板及纵切成的纵切钢带，以下简称钢板及钢带。
产品供制造汽车大梁、横梁、滚型车轮、汽车传动轴管、汽车桥壳等构造用。
2 规范性引用文件以下文件中的条款经过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后全部的改正单（不包含勘误的内容）或订正版均不合用于本标准，但是，鼓舞依据本标准完成协议的各方研究能否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本合用于本标准。
GB/T 222－1984 钢的化学剖析用试样取样法及成品化学成分同意误差GB/T 223 钢铁及合金化学剖析方法GB/T 228－2002 金属资料室温拉伸试验方法GB/T 232－1999 金属资料曲折试验方法GB/T 2975－1998 钢及钢产品力学性能试验取样地点及试样制备GB/T 8170－1987 数值修约规则Q/BQB 300－2003 热连轧钢板及钢带的包装、标记及质量证明书的一般规定Q/BQB 301－2003 热连轧钢板及钢带的尺寸、外形、重量及同意误差3 分类及牌号3.1钢板及钢带的牌号、公称厚度、用途及产品类型如表1所示。
3.2 按边沿状态分为切边 EC \ 不切边 EM3.3按表面办理方式分为：酸洗表面 \ 非酸洗表面3.4按表面质量级别分为:一般级表面 FA 较高级表面 FB 表1牌号公称厚度amm用途产品类型SAPH310 1.6～16.0用于要求成型加工性能的汽车构架、车轮等汽车构造件热轧钢带热轧钢板热轧纵切钢带SAPH370 1.6～12.5 SAPH400 1.6～12.0 SAPH440 1.6～4.5QStE340TM QStE380TM QStE420TM QStE460TM QStE500TM 3.0～＜10.0用于要求优秀的冷成型性能并有较高或高强度要求的汽车大梁等构造件热轧钢带热轧钢板热轧纵切钢带B330CL 2.5～4.0拥有优秀的冷成型性能，用于制造汽车滚型车轮轮辋及轮辐热轧钢带热轧钢板热轧纵切钢带B380CL 2.7～14.0 B420CL 3.0～5.0 B320L 2.0～4.0供制造汽车大梁、横梁用热轧钢带热轧钢板热轧纵切钢带B420L ≤6.0 B510L ≤8.0 B510DL 4.0～7.0 B550L 4.0～8.0B440QZR ≤8.0供制造汽车传动轴管用热轧钢带热轧钢板热轧纵切钢带B480QZR 4.0～8.0B440QK (BQK440) 4.0～8.0 供制造汽车桥壳用热轧钢带热轧钢板热轧纵切钢带注：括号内的牌号可使用至2005年年末。
