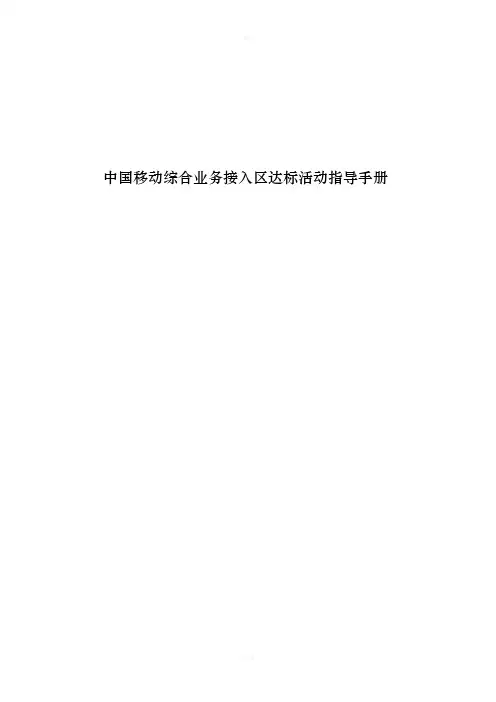

中国移动综合业务接入区达标活动指导手册目录一、综合业务接入区定义........................................ - 3 -（一）综合业务接入区网络结构 ................................................................................... - 3 -（二）网络元素 ............................................................................................................... - 3 -1.综合业务接入区 ....................................................................................................... - 3 -2.微网格 ....................................................................................................................... - 4 -3.汇聚节点 ................................................................................................................... - 4 -4.分纤点 ....................................................................................................................... - 4 -5.主干接入光缆 ........................................................................................................... - 5 -6.配线光缆 ................................................................................................................... - 5 -7.联络光缆 ................................................................................................................... - 5 -二、建成标准.................................................. - 5 -三、综合业务接入区评分指标.................................... - 6 -（一）综合业务接入区评分指标定义及规则 ............................................................... - 6 -1.机房 ........................................................................................................................... - 7 -2.分纤点 ....................................................................................................................... - 8 -3.主干光缆 ................................................................................................................. - 10 -四、综合业务接入区考核....................................... - 13 -五、综合业务接入区管理............................ 错误!未定义书签。
（一）光交进线管理 ............................................................................ 错误!未定义书签。
（二）光交进线光缆成端管理 ............................................................ 错误!未定义书签。
（三）光交跳线管理 ............................................................................ 错误!未定义书签。
（四）接入区纤芯管理 ........................................................................ 错误!未定义书签。
附件1：命名规则................................... 错误!未定义书签。
（一）光交箱的命名 ............................................................................ 错误!未定义书签。
（二）光交箱模块的命名 .................................................................... 错误!未定义书签。
（三）光分纤箱的命名 ........................................................................ 错误!未定义书签。
（五）光分纤箱端子的命名 ................................................................ 错误!未定义书签。
（六）光缆预留的命名 ........................................................................ 错误!未定义书签。
附件2：施工工艺................................... 错误!未定义书签。
（一）光纤分配架、光交箱及分纤箱的施工工艺 ............................ 错误!未定义书签。
1.光纤配线架施工工艺 .................................................................... 错误!未定义书签。
2.光纤终端单元的施工工艺 ............................................................ 错误!未定义书签。
3.光纤连接线的敷设施工工艺 ........................................................ 错误!未定义书签。
4.光交箱施工工艺 ............................................................................ 错误!未定义书签。
5.分纤箱/盒施工工艺 ...................................................................... 错误!未定义书签。
（二）箱体内外光缆布放施工工艺 .................................................... 错误!未定义书签。
一、综合业务接入区定义（一）综合业务接入区网络结构综合业务接入区包括汇聚节点、主干接入光缆、分纤点、配线光缆、联络光缆等网络要素。
其常见网络结构如图1.2-1。
配线光缆二级分纤点二级分纤点图1.2-1 综合业务接入区网络结构图（二）网络元素1.综合业务接入区综合业务接入区是指为满足基站、WLAN、集团客户专线、家庭宽带等各类业务接入需求，结合行政区域、自然区划、路网结构和客户分布，将城市建成区域或其它业务密集区，如发达乡镇，划分成多个能独立完成业务汇聚的区域。
综合业务接入区应包括汇聚节点、分纤点、主干接入光缆、配线光缆、联络光缆等网络要素。
2.微网格针对城市建成区，可将综合业务接入区划分为多个半径100-200米、包含1-2个二级分纤点的微网格，微网格所包括的具体目标用户明确，实现快速业务接入。
3.汇聚节点汇聚节点指负责一定区域内各类业务汇聚和疏导的节点，共分为两类，第一类是用于单个汇聚区域内业务收敛的普通汇聚节点；第二类是用于单个或多个汇聚环业务收敛并实现与核心节点互联的骨干汇聚节点，主要配置10/40/100GE PTN、OTN、OLT等设备。
4.分纤点分纤点是指为实现客户业务快速、便捷接入在光缆路由上设置的具备纤芯调度和分配功能的光缆网络节点。
分纤点的定义要点：能够实现集客、家庭宽带、基站、室分等各类接入的光交接箱/分纤箱。
根据其所处网络位置和实现功能，可分为两类：第一类是主干接入光缆路由上的一级分纤点,实现光缆分配和调度；第二类是配线光缆路由二级分纤点，主要面向多个商业楼宇或住宅楼宇,实现集客、家庭宽带、基站、室分等各类接入。
一级分纤点主要实现光缆调度和分配功能，二级分纤点主要实现业务接入功能。
5.主干接入光缆主干接入光缆是指汇聚节点与一级分纤点或两个一级分纤点之间的光缆，主要是完成汇聚节点至多个业务接入点之间公共路由上光缆的集中化部署。
6.配线光缆配线光缆是指一级分纤点和二级分纤点间的光缆。
7.联络光缆联络光缆是指相邻综合业务接入区一级分纤点之间、一级分纤点与基站节点之间的光缆。
主要用于双上联跨不同综合业务接入区组网使用。
二、建成标准综合业务接入区已划分明确的区域边界，具备1-2个业务汇聚点机房，主干接入光缆和分纤点已完成部署，即：主干接入光缆路由达到规划要求；其中城市建成区的主干接入光缆平均纤芯数不低于96芯，一级分纤点光交的平均容量不低于144芯，并按照覆盖半径要求，完成分纤点（含一/二级分纤点）部署。
