专利名称：井下电子压力计
专利类型：实用新型专利
发明人：孙国峰,孙太升,来惠民,董向军申请号：CN98250915.4
申请日：19981223
公开号：CN2360605Y
公开日：
20000126
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种用于油田井下的电子压力计。
由电路套管、传压接头和进液(或气)头组成,传压接头中密封安装有压力传感器,进液头有进液(或气)管,进液头内设有缓冲腔,缓冲腔和进液管及压力传感器的受压面相通;井下压力经进液管和缓冲腔作用于压力传感器上,通过应变元件将压力转换为与其相应关系的电信号,经测量装置处理,可自动存储井下被测位置的压力和温度值。
本实用新型适用性强,使用简便,测量精确,自动化程度高。
申请人：北京金时石油测试技术有限公司
地址：100101 北京市朝阳区北辰东路8号汇宾大厦B1015室北京金时石油测试技术有限公司国籍：CN
代理机构：北京金之桥专利事务所
代理人：朱成蓉
更多信息请下载全文后查看。

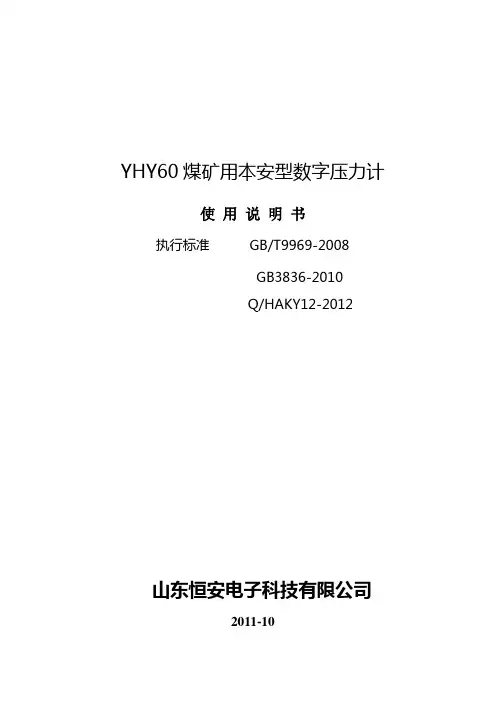

YHY60煤矿用本安型数字压力计使用说明书执行标准 GB/T9969-2008GB3836-2010Q/HAKY12-2012山东恒安电子科技有限公司2011-10警告：1，严禁改变仪器电路及与电路有关的元器件的型号规格及参数2，严禁使用本说明书规定以外的电池。
3，严禁改变仪器的结构4, 严禁井下充电一、概述YHY60煤矿用本安型数字压力计，是用于煤矿井下综采支架压力参数监测的智能仪表，是俗称“电脑圆图仪”的组成部分。
它具有体积小、操作方便、显示直观、数据处理功能强等特点，输出的报表格式通用性强。
它采用了红外无线数据通讯和改进的电池供电系统，大大提高了仪器的使用可靠性和电源的使用寿命，可长期在井下使用，无需维护，是传统的机械式圆图仪的理想替代产品。
二、产品型式与型号2.1 产品类型本产品为矿用本质安全型仪器，防爆标志：ExibI 。
2.2 型号命名三、主要技术指标1、电池组件采用1节型号为PL203450的锰酸锂矿灯用锂离子蓄电池，串联10Ω/3W线绕式限流电阻，用环氧树脂灌封为一体构成本安电池组件。
电池容量：2500mAh,2、工作电流：<=55mA3、压力计精确度等级： 2.0级4、量程：0－60MPa。
5、引压孔直径Ø10。
6、显示方式：LED数字显示。
7、本安参数：Uo:4.2VIo:0.42A四、工作原理及结构压力计具有两个压力测孔,测量通道数2点,可同时测量两个测点的压力压力计结构简图：1、主机2、测压口3、测压口五、操作说明1、压力计的安装压力计可固定在综采支架的顶板下防护较好的位置，被测压力腔的液体通过高压油管引接到压力计的测压孔上。
安装方式：掉挂或固定安装2、显示当前压力显示当前压力可以通过遥控器的显压功能实现，也可以通过压力计上的按钮实现。
右上角红灯亮时，显示1号通道的压力（单位：MPa），右下角绿灯亮时，显示的即为2号通道的压力，5秒后自动关断电源。
六、维护及故障分析（一）使用注意事项1、当电池电压不足指示时，仍能维持一段时间正常工作，但应及时更换电池。

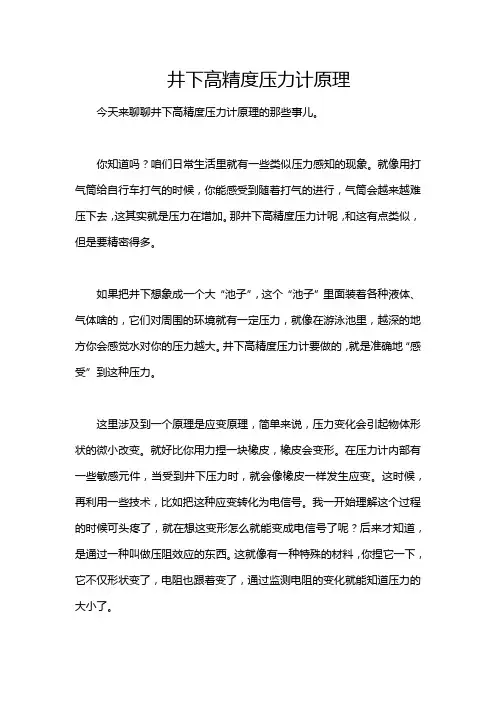

井下高精度压力计原理今天来聊聊井下高精度压力计原理的那些事儿。
你知道吗？咱们日常生活里就有一些类似压力感知的现象。
就像用打气筒给自行车打气的时候，你能感受到随着打气的进行，气筒会越来越难压下去，这其实就是压力在增加。
那井下高精度压力计呢，和这有点类似，但是要精密得多。
如果把井下想象成一个大“池子”，这个“池子”里面装着各种液体、气体啥的，它们对周围的环境就有一定压力，就像在游泳池里，越深的地方你会感觉水对你的压力越大。
井下高精度压力计要做的，就是准确地“感受”到这种压力。
这里涉及到一个原理是应变原理，简单来说，压力变化会引起物体形状的微小改变。
就好比你用力捏一块橡皮，橡皮会变形。
在压力计内部有一些敏感元件，当受到井下压力时，就会像橡皮一样发生应变。
这时候，再利用一些技术，比如把这种应变转化为电信号。
我一开始理解这个过程的时候可头疼了，就在想这变形怎么就能变成电信号了呢？后来才知道，是通过一种叫做压阻效应的东西。
这就像有一种特殊的材料，你捏它一下，它不仅形状变了，电阻也跟着变了，通过监测电阻的变化就能知道压力的大小了。
实际应用这个原理，在石油开采行业可太有用了。
比如说在井下不同深度处监测压力，就能知道石油储量的多少啦，还能知道油藏动态，根据压力变化及时调整开采策略，避免一些危险情况。
有意思的是，咱们虽然了解大概原理，但实际上这其中还有好多细微之处得注意。
比如说井下的温度、湿度还有环境的腐蚀性等，都会影响压力计的准确性。
实际上就好像你在户外用温度计，如果风很大或者周围湿度很大，都可能影响你测量体温准不准。
那对于井下的压力计来说，研发人员就得想办法克服这些影响。
说到这里，你可能会问了，那怎么确保压力计在那么复杂环境下长期准确工作呢？这就涉及到好多高科技手段了，像特殊的密封、抗震和抗腐蚀材料之类的，这些又是另一大堆知识了。
我也是研究到现在，觉得自己才刚摸到点儿门道，还有很多东西等待探索。
像现在随着科技发展，井下压力计朝着耐高温、更高精度方向发展，这里面又有不少新原理和技术要去学习。
目录一样压力表及专用压力表Y-系列一样压力表适用于测量无爆炸，不结晶，不凝固，对铜和铜合金无侵蚀作用的液体、气体或蒸汽等介质的压力。
其中YA系列氨用压力表要紧用于化肥生产及制冷设备中测量氨的液体或其混合物等压力，表盘印有黄色标识。
YM系列耐热压力表适用于锡焊工艺不易采纳的高温介质或环境的压力测量。
YO系列氧气压力表专用于测量氧气气体压力，表盘标有红色“禁油”警示并印有天蓝色标识。
YH系列氢气压力表专用于测量氢气压力，表盘印有绿色标识。
YY乙炔压力表专用于测量乙炔气体压力，表盘印有白色标识。
型号命名Y □－□□无代号：径向无边结构形式Z：轴向无边，TQ：径向前边T：径向后边，ZT：轴向前边表壳公称直径(Φ)：40；60；100；150；200；250A：氨用压力表仪表类型M：耐热压力表，O：氧气压力表H：氢气压力表，Y：乙炔压力表压力表要紧技术参数：要紧零部件材质：铜、铜合金 氨用压力表（YA ）材质：A3、45#、1Cr18Ni9Ti 利用工作温度：-40℃～+70℃ 仪表执标准：GB/T1226－2001外形尺寸：利用与定货：工作环境应无侵蚀性气体。
定货时请注明名称、型号、测量范围、接头螺纹尺寸及精准度品级。
如有其它特殊要求，请在定货时详细说明。
YTN-系列耐震压力表是在一样压力表的基础上，增加外壳的密封性缓和冲阻尼装置，并在仪表内部充满硅油(或甘油)，克服环境强烈振动和介质脉冲给压力表带来的损害，以确保测量精度，延长利用寿命。
它普遍应用于机械、石油、化工、冶金、矿山、电力等部门。
型号命名：－无代号：径向无边；Z：轴向无边；结构形式TQ：径向前边；T：径向后边；ZT：轴向前边。
表壳公称直径：Φ60；Φ100；Φ150。
耐震压力表要紧技术参数：要紧零部件材质：铜、铜合金。
防护品级： IP65利用工作环境：振动频率不大于25Hz ，振幅不大于1mm 。
利用工作温度：-5℃～55℃；-25℃～55℃ 仪表执标准：JB/T6804－93外形尺寸：YTN-□TYTN-□ZD D1D2 A B1 B C H L d1d2d0 dYTN60系列61 89 67 60 56 0 30 14 Φ5 74YTN100系列101 135 112 19 90 93 34 50 20 6 Φ6 118YTN150系列151 187 162 22 87 123 55 49 20 6 Φ6 170注：连接螺纹可按用户要求订货利用与定货：利用中因环境温度太高，仪表指示值不回零位，应将仪表的灌油橡胶密封塞用细针通一小孔，使仪表内腔与大气相通即可。
适用于单体液压支柱压力检测YHY60(A)矿用本安型数字压力计（单体支柱检测仪）使用说明书山东省尤洛卡自动化装备股份有限公司出版日期：2008年8月提醒用户：在使用本仪器之前，请认真阅读使用说明书！！安全提示：井下严禁开盖更换电池！YHY60(A)型矿用单体支柱检测仪用于煤矿井下单体液压支柱工作阻力检测和记录。
它由单片计算机控制，集数字显示、存储、时钟、数字通讯等多功能为一体，具有体积小、精度高、操作方便、功耗低、携带方便等优点。
该数据采集器内含具有掉电保护的大容量数据存储器，可检测20个测区5000个压力数据，并可连续记录4天数据。
特有的低功耗设计可使用干电池（5号）或充电电池供电。
YHY60(A)矿用单体检测仪结构图。
图1 测量系统的组成示意图二、数据采集器的主要功能：1、检测功能可设置20个测区，每个测区可检测250个单体支柱的数据。
用户可自己设置使用一个或多个测区。
测区可以是一个工作面或工作面的一条测线。
2、记录功能可连续记录单体支柱4天的数据。
3、LCD点阵液晶显示器，用于显示数据、提示信息、系统信息。
4、全日历时钟显示，与记录数据自动对应。
5、具有掉电保护的非易失数据存储器，取出电池后数据不丢失。
6、电源自动关断，3分钟无操作自动关闭电源。
7、电池低电压指示。
8、内置通讯接口，具有与计算机通讯功能。
三、主要技术指标（一）传感器1、量程0——50MPa （过载50%）2、精度 1.5%（二）数据采集器1．检测量程0 —50 MPa2．显示分辨率0.1 MPa3．存储容量32KB4．通讯方式RS232C（异步）8位数据，1位起始位，1位停止位。
5．防爆标志Exibl6．电源DC 6V （4节5号电池）7．工作电流检测状态40 MA记录状态4MA8．体积14cm×8.5cm×4cm9．重量420克四、使用说明1．结构正面图背面图2．操作键盘说明（1）ON 电源开。
（2）OFF 电源关。

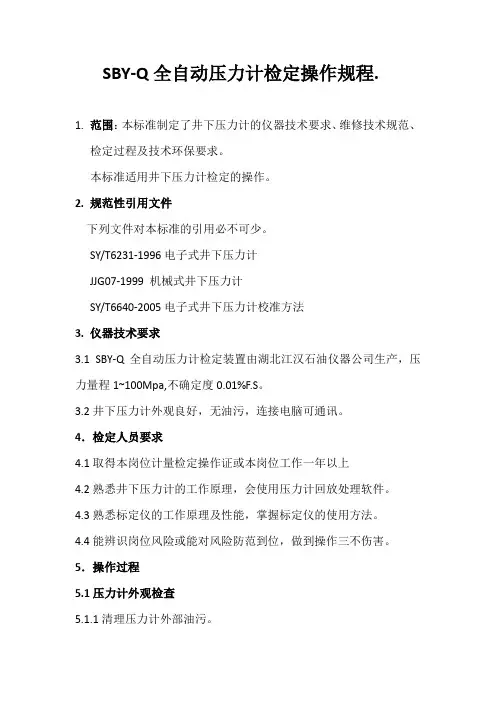

SBY-Q全自动压力计检定操作规程.1.范围：本标准制定了井下压力计的仪器技术要求、维修技术规范、检定过程及技术环保要求。
本标准适用井下压力计检定的操作。
2.规范性引用文件下列文件对本标准的引用必不可少。
SY/T6231-1996电子式井下压力计JJG07-1999 机械式井下压力计SY/T6640-2005电子式井下压力计校准方法3.仪器技术要求3.1 SBY-Q全自动压力计检定装置由湖北江汉石油仪器公司生产，压力量程1~100Mpa,不确定度0.01%F.S。
3.2井下压力计外观良好，无油污，连接电脑可通讯。
4．检定人员要求4.1取得本岗位计量检定操作证或本岗位工作一年以上4.2熟悉井下压力计的工作原理，会使用压力计回放处理软件。
4.3熟悉标定仪的工作原理及性能，掌握标定仪的使用方法。
4.4能辨识岗位风险或能对风险防范到位，做到操作三不伤害。
5．操作过程5.1压力计外观检查5.1.1清理压力计外部油污。
5.1.2拆除压力计传感器部位待检5.1.3检查压力计丝扣，清理导压接头油污。
5.2压力计基本状态检查5.2.1通过USB连接线与电脑通讯，打开该压力计软件，与计算机直读，检查压力计是否工作。
5.2.2设置压力计采样时间表和采样间隔，保证压力计能完整的通过长时间的校验。
5.2.3通过各压力计独立供电线或装置专用供电线与压力计上电，检查压力计是否采点。
5.3检定装置预热5.3.1打开配电箱内供电总电源，空气压缩机自动启动气压的预压，点按UPS电源三秒开启UPS，点开装置面板总电源开关系统上电，打开工控机电源开关，工控机启动，显示器开启。
5.3.2待装置预热二十分钟，保证系统的稳定和准确度。
5.4压力计加载5.4.1打开电脑面板SBY-Q全自动软件，点选手动操作，选确定，此时，液压为0Mpa，气压0.7Mpa，温度显示常温。
5.4.2取保压力计接头注满液压油，点击增压。
增压速度调节调整输出至0.6，观察液面升起，液压油注满接头，点按键盘空格结束。
ZMAQ 郑州煤炭工业（集团）有限责任公司企业标准ZMAQ ****—2014郑州矿区“三软”煤层复杂地质条件煤层瓦斯压力测定技术规范2014-**-**发布2014-**-**实施郑州煤炭工业（集团）有限责任公司发布前言本标准全部内容为强制性条文。
本标准由郑州煤炭工业（集团）有限责任公司提出。
本标准由郑州煤炭工业（集团）有限责任公司技术中心归口。
本标准起草单位：郑州煤炭工业（集团）有限责任公司通风管理部、郑州煤炭工业（集团）有限责任公司工程技术研究院、焦作市美格安矿业科技有限公司。
本标准主要起草人：本标准由郑州煤炭工业（集团）有限责任公司技术委员会审核批准。
1范围本标准规定了煤层瓦斯压力井下测定方法、仪表设备、钻孔施工方法、注浆封孔工艺、注浆堵漏工艺、数据处理方法、煤层瓦斯压力的确定方法等。
本标准适用于郑州矿区“三软”煤层复杂地质条件上行穿层钻孔井下直接测定煤层原始瓦斯压力。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
AQ/T1047—2007《煤矿井下煤层瓦斯压力的直接测定方法》GB/T18997.2—2003《铝塑复合压力管第二部分：铝管对接焊式铝塑管》GB∕T 8163输送流体用无缝钢管JJG 52工业用单圈管弹簧式压力表、真空表和真空压力表检定规程《防治煤与瓦斯突出规定》（2009）3 术语和定义下列术语和定义适用于本标准。
3.1煤层瓦斯压力煤层瓦斯压力为瓦斯在煤层中所呈现的压力，单位为MPa。
如无特指，煤层瓦斯压力均为相对压力。
3.2煤层原始瓦斯压力煤层原始瓦斯压力是指煤层未受采动、瓦斯抽采及人为卸压等影响处的煤层瓦斯压力，单位为MPa。
3.3煤层瓦斯压力井下直接测定方法指在煤矿井下通过测定钻孔及相应测定方法直接测量煤层瓦斯压力的过程（简称测压）。
注意：使用前，请仔细阅读说明书，并严格按照说明书操作！！YHY60（A）矿用本安型数字压力计使用说明书一、基本概述1、YHY60（A）矿用本安型数字压力计（以下简称压力计）是对液压支柱压力进行自动观测和显示的集微电脑技术和计算机技术于一体的自动化监测设备。
本压力计采用高精度的电阻型压力传感器，三通道的矿压检测接口，可对液压支柱压力同时进行三点的压力采集。
经由微电脑系统，转化成数字形式直观显示出来。
采用感光系统能实现在井下自动测量显示。
2、压力计型号及规格如下：Y H Y 60 (A)设计序列号测量范围（单位：MPa）测量压力用本安型仪表类二、环境条件2.1 能正常工作的环境条件：a）环境温度：0℃～40℃；b）湿度：≤95％；c）大气压力：80 kPa～106 kPa；d）无显著振动和冲击的场合；e）具有甲烷混合物及煤尘爆炸危险的煤矿井下。
2.2 能承受的贮运环境条件：a）高温：60℃；b）低温：-40℃；c）平均相对湿度：95%RH；（25℃）d）振动：加速度50m/s2；e) 冲击: 峰值加速度500m/s2。
三、主要技术指标a)基本量程 0 ～60MPab)工作电流：≤60mAc)工作电压 DC6.0Vd)精度等级≤±2.0%e)显示方式 LED数码显示f)防爆形式本质安全型四、工作原理及使用说明1、将综采支架高压腔内的液压，通过高压油管传递给压力应变电桥，应变电桥将压力转换为模拟电压量，经信号处理电路转换为数字量，显示当前液压压力大小。
2、使用说明通过高压油管与综采支架高压腔相连，连续检测左中右三压力腔压力变化情况。
当按键按下时，显示当前压力大小。
显示内容如下：【P-1】表示左通道【0.0】表示压力值为0MPa【P-2】表示中间通道【0.0】表示压力值为0MPa【P-3】表示右通道【0.0】表示压力值为0MPa3、使用注意事项1.电池电压不足时，压力计仍能工作一段时间，但应及时更换；2.安装压力计时应避免剧烈碰击，以免造成内部精密元器件等损坏；3.压力计表面积聚大量煤尘时，应清除煤尘；4.更换电池（仅限使用厂家提供的电池）应在通风良好的地方进行，更换后的废电池应回收，并妥善处理；五、保养与维修每隔一个月应检查下压力计的使用情况，尤其要注意电池的使用情况。
