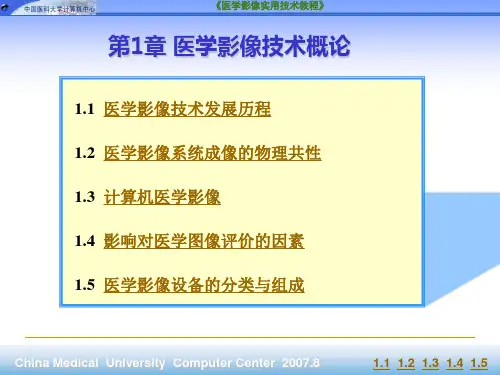

第一章 医学影像技术概论

医学影像学总论影像诊断学：X线、CT、DSA、MRI、介入放射学：DSA、超声、CT、MR第一章医学影像学总论一.（概述、优缺点、适用范围）一. X线成像X线成像1.X线产生原理：必须具备以下三个条件①自由活动的电子群②电子群在高压电场和真空条件下高速进行③电子群在高速运行时突然受阻通过人体后的衰减的X线作用于胶片或采集板上使胶片上的化学物质（溴化银）产生化学反应而形成图像2.X线特点①X线是波长极短的电磁波，诊断用X线波长为0.008～0.031nm，比可见光短得多，肉眼不可见②主要特征：（1）穿透作用，能穿透一般可见光不能穿透的物质波长越短，穿透力越强。

X线管电压越高，产生的X线波长越短（2）荧光作用，能激发荧光物质（如铂氰化钡、钨酸钙等）产生肉眼可见的荧光，X线透视的基础（3）感光作用，可使涂有卤化银的胶片感光，X线摄影的基础物质的密度高，比重大，吸收的X线量多，在图像上呈白影。

反之，物质的密度低，比重小，吸收的X线量少，在图像上呈黑影电离作用，可使物质的分子分解为正、负离子。

空气的电离程度（正负离子量）与空气吸收的X线量成正比，放射剂量学的基础生物效应，可使机体和细胞结构受到损害甚至坏死，损害程度与吸收X线量的大小有关，放射治疗学的基础和放射防护必要性的依2.优缺点分类：X线检查方法包括：普通X线检查（荧光透视和摄影）、特殊检查（体层摄影、软线摄影等）、造影检查。

1 透视：①透视的主要优点是可转动患者体位，改变方向进行观察；了解器官的动态变化。

②透视的主要缺点是荧屏亮度较低，影像对比度及清晰度较差，难于观察密度与厚度差别较小的器官以及密度与厚度较大的部位。

2 摄影：①摄影的主要优点是成像清晰，对比度及清晰度均较好；对于较厚部位以及厚度和密度较小的病变比透视容易显示；照片可作永久记录，长期保存，便于复查时对照和会诊。

②摄影的主要缺点是每张照片仅是一个方位和一瞬间的X线影像，为建立立体概念，常需作互相垂直的两个方位摄影；费用比透视稍高，但相较其它影像学检查如CT、MRI则相对低廉。

透视（fluroscopy）
观察载体---荧光屏 适用部位：机体天然对比较好的部位或
能给予对比剂的部位，如胸部、颈椎等 作用：观察器官动态，例如心脏大血管、
消化道蠕动等。 优点：简便易行，经济，结果快 缺点：不能显示细微病变，密度较大的
部位显示不清楚，无永久记录，不能前 后比较，病人所受辐照量较大
放射防护的必要性
牛津大学和英国癌症研究中心的科学家 在对15个国家的统计数据进行分析后发 现：英国每年诊断出的癌症病例中有 0.6%是由X射线检查所致。
在X射线和CT检查更为普遍的日本，每 年新增癌症病例中有3.2%是由X光及CT 检查造成的。
特殊人群的防护
对性成熟及发育期的妇女作腹部照射：
透视的图像特点
与X胶片图像相反，透视的图像 组织密度越高，图像越黑 组织密度越低，图像越白
透视的图像
照相 --X线摄影
（Radiography）
X线摄影
胶片片盒
胶片及读片灯箱
X线摄影（Radiology）
观察载体：胶片 步骤：胶片曝光--显影--定影--水洗--晾干（或烤干） 原理：X线可使胶片溴化银感光，产生潜影，经显影、
从辐射诱癌和其他因素导致死亡概率来看： 吸烟 每万人死亡概率为12， 肾脏和肝脏CT检查 每万人死亡概率为12， 泌尿X射线摄影 每万人死亡概率为2， 腰椎X射线摄影 每万人死亡概率为0.2， 胸部X射线摄影 每万人死亡概率为0.02。
防护方法
1.X线机及机房的设计：须考虑到防护措施 2.安排检查：患者应避免短期内反复多次检查及不必 要的复查。尽量减少透视，提提倡高千伏HKV摄影。 3.检查中：患者与X线球管须保持一事实上的距离，一 般不少于35cm。（患者距X线球管愈近，接受放射量 愈大。） 4.球管窗口下须加一定厚度的铝片，减少穿刺力弱的 长波X线，因为这些X线被患者完全吸收，而对荧光屏 或胶片都无作用。

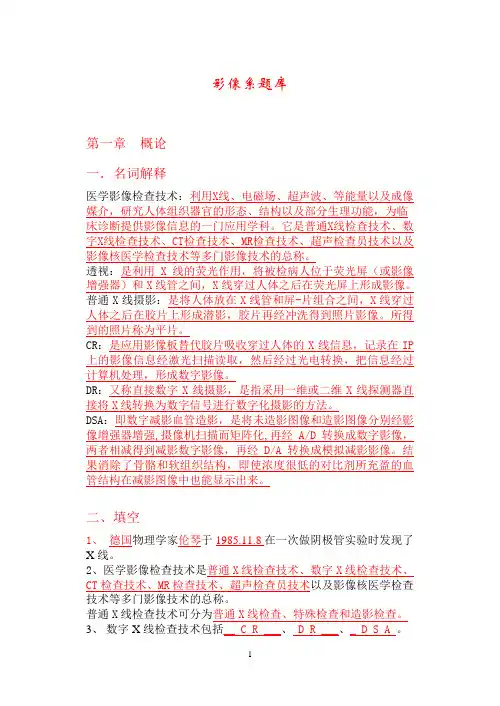

影像系题库第一章概论一．名词解释医学影像检查技术：利用X线、电磁场、超声波、等能量以及成像媒介，研究人体组织器官的形态、结构以及部分生理功能，为临床诊断提供影像信息的一门应用学科。

它是普通X线检查技术、数字X线检查技术、CT检查技术、MR检查技术、超声检查员技术以及影像核医学检查技术等多门影像技术的总称。

透视：是利用X线的荧光作用，将被检病人位于荧光屏（或影像增强器）和X线管之间，X线穿过人体之后在荧光屏上形成影像。

普通X线摄影：是将人体放在X线管和屏-片组合之间，X线穿过人体之后在胶片上形成潜影，胶片再经冲洗得到照片影像。

所得到的照片称为平片。

CR：是应用影像板替代胶片吸收穿过人体的X线信息，记录在IP 上的影像信息经激光扫描读取，然后经过光电转换，把信息经过计算机处理，形成数字影像。

DR：又称直接数字X线摄影，是指采用一维或二维X线探测器直接将X线转换为数字信号进行数字化摄影的方法。

DSA：即数字减影血管造影，是将未造影图像和造影图像分别经影像增强器增强,摄像机扫描而矩阵化,再经A/D转换成数字影像，两者相减得到减影数字影像，再经D/A转换成模拟减影影像。

结果消除了骨骼和软组织结构，即使浓度很低的对比剂所充盈的血管结构在减影图像中也能显示出来。

二、填空1、德国物理学家伦琴于1985.11.8在一次做阴极管实验时发现了X线。

2、医学影像检查技术是普通X线检查技术、数字X线检查技术、CT检查技术、MR检查技术、超声检查员技术以及影像核医学检查技术等多门影像技术的总称。

普通X线检查技术可分为普通X线检查、特殊检查和造影检查。

3、数字X线检查技术包括__ C R ___、 D R ___、_ D S A 。

4、常用CT检查技术有_ CT平扫、__增强扫描_、造影CT检查_。

三、问答题1、叙述MRI的特点。

答：优点是无电离辐射，安全可靠；有很多的成像参数，能提供丰富的诊断信息；有极好的组织分辨力；扫描方向灵活；除了用于形态学研究外，还能进行功能、组织化学和生物化学等方面的研究。

CRT显示 存贮 打印
FPD
其他医院
PACS
现代新型平板探测器的不断研制成功，其图像空间分辨力不断提高，动态范围大；其影像可以观察对比度小于1%、直径大于2 mm的物体；病人皮肤表面的X线辐射剂量大大减少，可为普通X线摄影的1/10，量子检出效率（detective quantum efficiency；DQE）可达60%以上；通过图像后处理功能改善影像细节显示、降低噪声、调整灰阶及对比度、影像放大和减影等，显示出未经后处理所看不到的特征信息；借助人工智能技术对图像作定量分析和特征提取，可进行计算机辅助诊断（computer aided diagnosis ；CAD）。
积分放大 A/D转换
X线 发生 器
床运 动控 制
机架 旋转 控制
DAS 控制
计 算 机
阵列处理机
硬盘驱动器
D/A
存贮 器
控制 电路
W/L 控制
其它 外存 贮
监视器
相机
