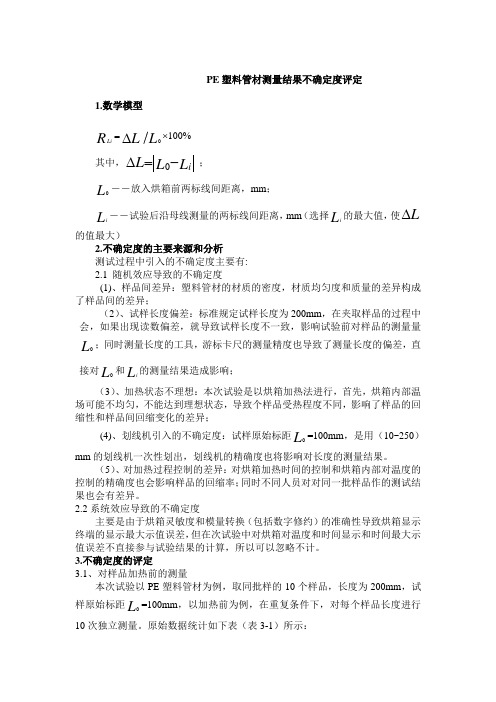

PE 塑料管材测量结果不确定度评定1.数学模型100%LiR L L=⨯∆其中，0iL L L ∆=-；L――放入烘箱前两标线间距离，mm ；iL ――试验后沿母线测量的两标线间距离，mm （选择iL 的最大值，使L∆的值最大）2.不确定度的主要来源和分析测试过程中引入的不确定度主要有: 2.1 随机效应导致的不确定度(1)、样品间差异：塑料管材的材质的密度，材质均匀度和质量的差异构成了样品间的差异；（2）、试样长度偏差：标准规定试样长度为200mm ，在夹取样品的过程中会，如果出现读数偏差，就导致试样长度不一致，影响试验前对样品的测量量L；同时测量长度的工具，游标卡尺的测量精度也导致了测量长度的偏差，直接对0L 和i L 的测量结果造成影响；（3）、加热状态不理想：本次试验是以烘箱加热法进行，首先，烘箱内部温场可能不均匀，不能达到理想状态，导致个样品受热程度不同，影响了样品的回缩性和样品间回缩变化的差异；(4)、划线机引入的不确定度：试样原始标距0L =100mm ，是用（10~250）mm 的划线机一次性划出，划线机的精确度也将影响对长度的测量结果。

（5）、对加热过程控制的差异：对烘箱加热时间的控制和烘箱内部对温度的控制的精确度也会影响样品的回缩率；同时不同人员对对同一批样品作的测试结果也会有差异。

2.2系统效应导致的不确定度主要是由于烘箱灵敏度和模量转换（包括数字修约）的准确性导致烘箱显示终端的显示最大示值误差，但在次试验中对烘箱对温度和时间显示和时间最大示值误差不直接参与试验结果的计算，所以可以忽略不计。

3.不确定度的评定3.1、对样品加热前的测量本次试验以PE 塑料管材为例，取同批样的10个样品，长度为200mm ，试样原始标距0L =100mm ，以加热前为例，在重复条件下，对每个样品长度进行10次独立测量。

原始数据统计如下表（表3-1）所示：表3-1 在重复条件下不同样品长度测量结果一览表样品1#重复测量10次后，算出其算术平均值10101110i i L L ==∑=99.94mm 根据JJF1059-1999《测量不确定度评定与表示》公式（9）()()221111111ni i i i n s L L L ==--∑对1#样，重复测量10次后产生的标准偏差1i s ===0.0228mm同理，分别算出其他各样重复测量10次后产生的标准偏差，其计算结果如下表（表3-2）所示：表3-2 10个样品的标准偏差计算结果一览表根据JJF1059-1999《测量不确定度评定与表示》公式（13）,在重复性条件下，对被测量都进行n 次测量，这样的测量共有m 组，每组的标准差为i s ，则合并样本的标准差：1p s==0.0196mm式中：2i s ——等i 个样品测量结果标准差的平方；m ——样品数则加热前，由标准偏差导致的不确定度为：()01p u L s ==0.0196mm对于同1#样品测量的标准不确定度为：1u L u ==0.062mm其自由度，()11010190v =⨯-=3.2、对样品加热完成后的测量不确定度对样品加热完成后，在重复条件下，对每个样品长度进行10次独立测量。

塑料密度测量不确定度的评定本报告对GB/T 1033.1—2008中浸渍法测定塑料密度的不确定度进行了评定。

不确定度主要来源于测量重复性、浸渍液的密度、测量温度、样品称量4个因素。

当塑料密度为1.044 g /cm 3时，扩展不确定度为0.0030g /cm 3。

1 实验部分1.1 主要仪器与材料比重计: 普利赛斯Precisa ，XT-120;ABS 试样: 尺寸为20 mm×20 mm×4 mm ，质量均为1g 以上。

1.2 测量过程测量方法采用GB/T 1033.1—2008《塑料非泡沫塑料密度的测定》中的浸渍法,选蒸馏水（饮用纯净水）为浸渍液。

测试过程为：(1) 水温测定。

(2) 试样称量。

按GB/T 1033.1—2008 浸渍法称取试样。

先在空气中称量样条重量，再在水中称量样品重量。

(3) 密度计算。

按式( 1) 计算各试样的密度:ILs A s ILA s s m m m ,,,-=ρρ （1）式中:ρs ——23℃ 时试样的密度，g/cm3 ;m s,A ——试样在空气中的质量，g ;ρIL ——23℃ 时浸渍液（水）的密度，g/cm 3 ; m s,IL ——试样在浸渍液（水）中的表观质量，g 。

2 塑料密度测量过程的不确定度来源浸渍法密度测量的不确定度来源于以下几个方面: (1) 测量重复性引入的不确定度；(2) 天平称量引入的不确定度；(3) 浸渍液温度引起密度的变化引入的不确定度。

3 不确定度评定依据JJF 1059.1－2012对不确定度分量进行了评定。

3.1 测量重复性引入的不确定度u 1测量重复性引入的不确定度为 A 类不确定度，由重复性试验数据的统计分析得到。

ABS 密度重复性测量结果为: 1.043、1.045、1.043、1.043、1.046、1.044g/cm 3，由式( 3) 计算不确定度u 1 :代入数据计算得: u 1 =0.00051 g/cm 3。
