医学影像设备学重点

1、螺旋扫描：又称容积扫描，由于扫描轨迹呈螺旋状而命名。

是指X 线球管和探测器连续旋转，连续产生X线，连续采集产生的数据，而被检者随检查床沿纵轴方向匀速移动使扫描轨迹呈螺旋状的扫描方式称为螺旋扫描。

2、滑环：所谓滑环是用一个圆形宽带状封闭的铜条制成的同心环和一CR（计算机X线摄影）：是用IP板记录1、CT中探测器的特征？ 5、个碳刷代替电缆的一种导电结X线图像，通过激光扫描，使存答：探测器最重要的特性是它们的效率、稳定单相全波整流高压次级电路构，很像电动机的碳刷和集电储信号转换为光信号，此光信号性、响应性、准确性与线性以及一致性。

三选一三相全波整流高压次级电路环结构。

经光电倍增管转换成电信号，再效率是指探测器从X线束吸收能量的百分数。

倍压整流高压次级电路3、Pitch（螺距）：X线管旋转一周时扫经A/D转换后，输入计算机处稳定性是指探测器的重复性和还原性。

面床位移距离除以X线束准直理，形成高质量的数字图像。

响应性是指探测器接收、记录和输出一个信号单相全波X线机电路工作原理：宽度（即层厚）。

阳极特性曲线：是在一定的灯丝加热电流所需的时间。

特点是在高压交流电的任一半周，X4、磁场强度：单位正点磁荷在磁场中所下，管电压与管电流之间的关线管都有电流通过，都能产生X线。

该受的力被称为磁场强度。

系。

2、数据处理与接口装置的组成？电路由四个高压硅堆D1~D4构成单相5、均匀性：是指在特定容积限度内磁场灯丝发射特性曲线：是在一定的管电压答：数据处理主要由前置放大器、对数放大器、全波整流桥，两个交流输入端分别接到的同一性，即穿过单位面积的下，管电流与灯丝加热电流之间积分器、多路转换器、模/数转换器（ADC）、高压变压器B次级输出的两端。

高压变磁力线是否相同。

的关系。

接口电路等构成。

压器次级中心点接地。

在单相全波整流6、梯度磁场：是电流通过一定形状结构数字减影血管造影（DSA）：用计算机处对数放大器：考虑到X线的吸收系数与检测到电路里，一般均将流过高压变压器中性的线圈所产生，梯度磁场是脉理数字影像信息，消除骨骼和软的穿透X线光强之间存在对数关系，因此设置点的交流电流整流后，再用直流mA表冲式的，需较大电流与功率。

1、X线装置基本电路一般的构成部分？P27答：①电源电路：它是为自耦变压器输送电能的电路。

②X线管灯丝加热电路：它是为X线管灯丝输送加热电源的电路。

③高压发生电路：它是将自耦变压器供给的低电压转化为直流高压输送到X线管两极的电路。

④控制电路：它是控制X线发生和停止，以及与此相关的各种电路所构成的电路。

2、自动曝光控时电路包括哪些？P32答：自动曝光控时电路是在X线通过被照物体后，以到达胶片上所需的感光剂量（即胶片密度）来决定曝光时间的；胶片感光剂量满足后，自动切断高压。

为此也叫mAs限时电路。

自动曝光控时电路分为光电管自动曝光控时电路和电离室自动曝光控时电路。

光电管自动曝光控时电路：利用可见光的光电效应来达到控制目的。

电离室自动曝光控时电路：利用电离室内气体电离的物理效应，使X线胶片在达到理想密度时切断曝光。

3、现代医学影像设备体系由什么构成？P3答：多种类型的医学影像诊断设备和医学影像治疗设备相结合，共同构成现代医学影像设备体系。

4、X线设备包括哪些？P4答：X线设备是通过测量透过人体的X线来实现人体成像的。

主要包括：X线机，数字X线摄影设备（DSA,CR,DR）和CT设备等。

5、标称功率？P19答：标称功率：同一个X线管的容量是一个不确定量，为了便于比较，通常将一定整流方式和一定曝光时间下X线管的最大负荷称为X线管的标称功率，也称额定容量或代表容量。

6、空间电荷补偿的基本原理；P28答：通常采用改变灯丝加热电压的方法来补偿kV变化对mA造成的影响，即在增加kV的同时，相应的减小灯丝加热电压，使mA保持不变。

该关系可用如下流程表示：不变空间电荷补偿使空间电荷效应使a a f a I I U I U →⎭⎬⎫⎪⎩⎪⎨⎧↓↓→↑↑→a 7、CR 成像过程中，用IP 板记录影像信息，有哪些特点？ P84答：CR 的X 线图像不是直接记录在胶片上，而是先记录在IP 上；IP 板可以重复利用，但不能直接显示图像。

医学影像设备学复习总结笔记整理第一篇：医学影像设备学复习总结笔记整理填空题：1、MRI设备的梯度场：X向梯度场、Y 向梯度场、Z向梯度场。

2、T1WI、PMT、PACS分别是指：纵向弛豫加权像、光电倍增管、图像存储传输系统。

3、PET系统组成：PET主机、回旋加速器或发生器、药物自动合成装置。

4、英文的中文名称：DDR直接数字X线摄影、FPD平板探测器、CDFI彩色多普勒血液成像、PACS图像传输与存储系统、SPECT单光子发射断层成像、PMT光电倍增管、PET正电子发射断层成像。

5、医疗器械质控包括：操作、保养、质量检测、维修6、MRI图像伪影产生的原因有：体内因素、体外因素、MR系统形成的伪影。

7、由超声波引起的效应有：机械效应、热效应、空化效应、生物效应8、SPECT的性能参数：机械参数，系统灵敏度、散射、空间分辨力9、PET的性能参数：能量分辨力，空间分辨力、时间分辨力、噪声等效计数率，系统灵敏度，最大计数率。

10、准直器分类：按准直孔形状：针孔型、汇聚孔型、扩散孔型和平行孔型；按性能分：高分辨力、通用和高灵敏度型；按能量范围：低能、中能、高能和超能11.MRI图像伪影产生的原因有体内因素（运动伪影、血流和CSF 流动伪影）、体外因素（金属物体、静电）、MR系统形成的伪影(化学伪影、折叠伪影、低信号伪影)。

12.由超声波引起的效应有机械效应、热效应、空化效应、生物效应。

13.I为0的原子核不能用于观察磁共振现象．14.磁共振硬件系统分为：主磁体、梯度系统、RF系统，计算机系统15.RF脉冲的的种类，按激发分类选择性RF脉冲、非选择性RF 脉冲，按波形分类sinc、高斯型16.影响MRI线性度的因素：梯度磁场、静磁场17.影响T2的外部因素：主磁场非均匀性 18.低温制冷剂的作用保持低温使线圈处于超导状态，MRI常用的制冷剂是液氦、液氮19.按结构组成分，磁共振装置分为：MRI扫描单元、MRI操作单位、MRI控制单元；按主磁体类型分：永磁、常导、超导、按场强大小分：低场、中场、高场20.磁体是磁共振装置中核心部分，是使得人体组织产生宏观磁化的条件；磁体的三个基本参数为：磁场强度、磁场均匀性、磁场稳定性21.射频系统主要由RF发射单元、MR接收单元；硬件包括RF发生器 RF接收器发射线圈、接受线圈、前置放大器、相敏检波、滤波器、脉冲程序器等；22.超声发射电路包括发射聚焦电路、发射多路转换开关、发射脉冲发生器、二极管开关控制、二极管开关电路。

医学影像设备学重点1、螺旋扫描：又称容积扫描，由于扫描轨迹呈螺旋状而命名。

是指X线球管和探测器连续旋转，连续产生X线，连续采集产生的数据，而被检者随检查床沿纵轴方向匀速移动使扫描轨迹呈螺旋状的扫描方式称为螺旋扫描。

2、滑环：所谓滑环是用一个圆形宽带状封闭的铜条制成的同心环和一个碳刷代替电缆的一种导电结构，很像电动机的碳刷和集电环结构。

3、Pitch（螺距）：X 线管旋转一周时扫面床位移距离除以X线束准直宽度（即层厚）。

4、磁场强度：单位正点磁荷在磁场中所受的力被称为磁场强度。

5、均匀性：是指在特定容积限度内磁场的同一性，即穿过单位面积的磁力线是否相同。

6、梯度磁场：是电流通过一定形状结构的线圈所产生，梯度磁场是脉冲式的，需较大电流与功率。

7、射频系统（RF系统）：RF系统包括发射RF磁场部分加接收RF信号部分。

前者由发射线圈和发射通道组成，后者由接收线圈和接收通道组成。

1、数字X线成像（DR）依其结构可分为计算机X线成像（CR）数字X线荧光成像(DF)平板探测器数字X线成像。

2、CR与普通X线成像比较，重要的改进实现了数字X线成像。

优点是提高了图像密度分辨力和显示能力。

3、数字减影血管造影（DSA）是利用计算机处理数字影像信息，消除骨骼和软组织影像，使血管显影清晰的成像技术。

4、CT不同于X线成像，它是用X线束对人体层面进行扫面，取得信息，经计算机处理获得的重建图像，是数字成像而不是模拟5、CT图像是由一定数目从黑到白不同灰度的像素按矩阵排列所构成的灰阶图像。

这些像素反映的是相应体素的X线吸收系数。

6、磁共振成像MRI是利用原子核在磁场内所产生的信号经重建成像的一种影像技术。

7、MRI是有软组织高分辨特点及血管流空效应。

8、CT图像还可用组织对X线的吸收系数说明密度高低的程度。

但在实际工作中，不用吸收系数，而换算成CT值，用CT值说明单位为HU。

9、CT检查分为平扫、对比增强扫描、造影扫描。

10、物质的密度与其本身的比重成正比，物质的密度高，比重大，吸收X线量多，影像在图像上呈白影。

《医学影像设备学》课程标准课程编号：18020011课程学时：40节学分：3学分一、课程性质、目的和要求医学影像设备学简要介绍了学影像设备的发展历程和分类，使学生对该领域的历史和现状有概括的了解。

并分章节分别介绍了诊断用 x线机、数字x线摄影、CT、磁共振、核医学等成像设备的基本结构、功能和应用特点，为学习相关课程和将来从事临床实践谁备必要的基础知识，并使学生能熟悉各种仪器设备的结构和一般维修方法。

二、本课程的基本内容课时分配表第一章医学影像设备学概论 4课时第一节医学影像设备发展历程（1）课时（一）教学目的与要求了解医学影像设备发展历程及分类（二）教学的重点与难点医学影像设备发展历程（三）课时安排：1学时（四）主要内容l、常规 X线设备及 X线 X机的发展2、现代医学影像设备体系的建立3、我国医学影像设备发展简况第二节医学影像设备分类（2）课时（一）教学目的与要求了解医学影像设备的分类（二）教学的重点与难点医学影像设备的分类（三）课时安排：2学时（四）主要内容1、医学影像诊断设备：X线成像；磁共振成像、B声成像；核医学成像；热成像；光学成像2、医学影像治疗设备：介人放射学系统，立体定向放射外科学系统第三节图像存储、传输系统和远程放射学系统（1）课时（一）教学目的与要求了解图像存储、传输系统和远程放射学系统的发展和应用（二）教学的重点与难点图像存储、传输系统和远程放射学系统的发展和应用（三）课时安排：1学时（四）主要内容1、图像存储、传输系统：图像输人装置；图像数据库；数据通信网络；显示工作站2、远程放射学系统：低速、窄带；中速远程；宽带高速第二章诊断用X线机 8课时第一节概述（1）课时（一）教学目的与要求了解诊断用X线机的发展史及分类（二）教学的重点与难点诊断用X线机的发展史及分类（三）课时安排：1学时（四）主要内容诊断用X线机发展史与现状；诊断用X线机的组成第二节诊断用x线机各论（2）课时（一）教学目的与要求熟悉各类诊断X线机的基本结构（二）教学的重点与难点各类诊断X线机的基本结构（三）课时安排：2学时（四）主要内容l、透视用X线机：影像增强及电视系统；诊视床；遮线器2、普通摄影用X线机：X线管头支持装置；摄影床；滤线器3、消化道造影用X线机：有暗盒式；无暗盒式4、胸部摄影用X线机：胸片架；荧光缩影装置5、心血管造影用X线机：高压注射器，导管和心血管造影专用X线管头支架；X 线电影及录像6、其他诊断用X线机第三节诊断用X线管与高压发生装置（1）课时（一）教学目的与要求1、掌握x线管的基本结构及其规格。

医学影像设备学复习资料一、名词解释1、旋转阳极：旋转X线管的阳极主要由靶面、转子、转轴和轴承等组成。

其主要作用是产生X线并散热；其次是吸收二次电子和散乱射线。

2、灯丝变压器：为X线管提供灯丝加热电压的降压变压器，由铁芯、初级绕阻和次级绕阻组成。

3、梯度场强：是表征梯度磁场系统产生的磁场随空间的变化率，单位为mT/m。

4、CT机DAS：CT中的DAS是数据采集系统，由X线发生装置与X线管、探测器及A/D转换器与接口电路、扫描机架等组成。

5、弛豫：一个宏观平衡系统由于周围环境的变化或受到外界的作用而变为非平衡状态，此系统再从非平衡状态过渡到平衡态的过程。

6、彩色多普勒：采用脉冲多普勒原理，在心脏或血管内多线、多点取样，回声经处理后进行彩色编码，显示血流速度剖面图。

7、时间减影：是DSA常用的减影方式。

在注入造影剂进入兴趣区之前，利用计算机技术采集一帧图像作为掩模并储存在存贮器里，与时间顺序出现的充有造影剂的充盈图像进行一对一的相减。

这样两帧图像中相同的部分被消除，而造影剂所引起的高密度区被突出地显现出来。

8、负压电效应：在压电材料表面的一定方向上施加电压，在电场作用下引起压电材料形变，电压方向改变，形变方向随之改变，形变与外加电压成正比。

这种因电场作用而引起形变的效应称为负压电效应。

9、SPECT：即单光子发射型计算机断层成像术。

由探测器进行数据采集，采集到的原始数据经过“预处理”电路和吸收校正后，再由图像重建系统重建出SPECT图像。

10、PET/CT：将正电子发射型断层成像(PET)设备和电子计算机X线断层扫描（CT）设备整合在同一台机器中，其通过一个较长的检查床将两个相对独立的、共轴的设备单元相连接。

两个设备保持合理的距离，以避免电磁干扰。

CT和PET的扫描检测分别进行，数据也是由各自的工作站处理并重建图像。

二、简答题1、简述乳腺摄影用X线管的特点。

答：乳腺摄影时，为提高X线影像的对比度，一般使用软X线管来产生软X 线。

1.介入放学：是借助高精度计算机化的影像仪器的观察，通入导管深入人体，对疾病直接进行诊断与治疗的一种新型设备与技术。

2.立体定向放射外科学：它是利用现代X-CT设备，MRI设备或DSA设备，加上立体定向头架装置对颅内病变区做高精度定位；经过专用治疗计划系统做出最优化治疗计划，运用边缘尖锐的小截面光子束以等中心照射方式聚焦于病变区，按治疗计划单平面或多个非平面的单次或多次剂量照射。

二．1.X线类成像设备原理是通过测量穿透人体的X线来实现人体成像。

三．1．实际焦点是阴极电子在阳极靶面上的实际轰击面积。

因X线管的灯丝绕制成螺旋管状，其发射的电子经聚焦后轰击在靶面上的形状就成为长方形，故实际焦点又称为线焦点。

四．2．有效焦点是指实际焦点在空间各个投射方向上的投影，是用来成像的X线面积。

五．3．在普通X线摄影中，要得到病人的清晰图像，在摄影过程中必须使X线管，病人和胶片三者位置固定，有一个因素产生晃动，影像就会模糊，体层摄影就是利用了这一原理，使指定层组织在摄影过程中与X线管和胶片保持相对静止，从而得到清晰影像。

x线球管损坏的五个主要原因 1.灯丝开路或半开路。

2.管芯真空度下降或管芯玻壳破损。

3.旋转阳极不转。

4.管套内高压打火。

5.球管漏油。

六．5．突波：高压变压器在电源电压最大时，高压变压器的次级产生比正常值大 1.5倍的脉冲电压，此脉冲电压称为突波电压，简称突波。

七．6．暂态电流：暂态过程中的励磁电流。

八．高压变压器次级中心接地的必要性？3．高压变压器次级中心接地后，该中心的电位就与大地相同，为零电位，这样两个次级线圈的另一根输出线对中心点的电压就为两根输出线间电压的一半。

这样，制造高压变压器所需要的各种元器件的绝缘要求就降低了一半，输出高压的两根电缆线的绝缘要求也降低了一半，所以高压次级中心接地后，降低了高压变压器、高压电缆的绝缘要求。

九．另外，由于高压变压器次级中心点电位为零，就可以在此处串入指示管电流的mA 表，因此处电位趋于零，mA表可安全地安装在控制台面上，方便技术人员在操作中观察表的指示情况，保证了操作人员的安全。

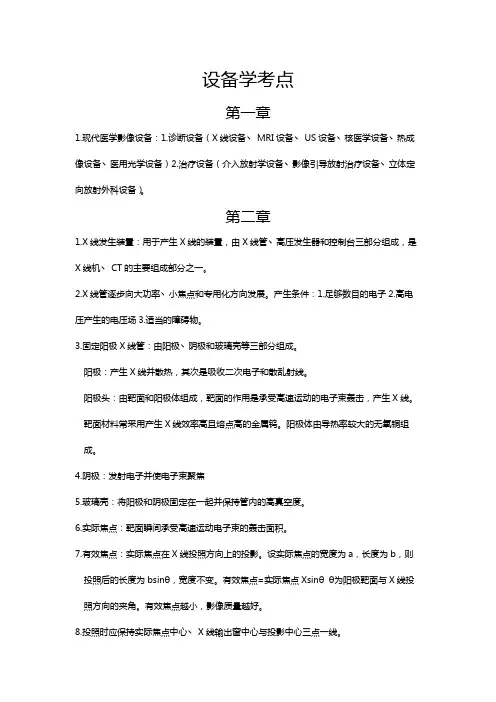

设备学考点第一章1.现代医学影像设备：1.诊断设备（X线设备丶MRI设备丶US设备丶核医学设备丶热成像设备丶医用光学设备）2.治疗设备（介入放射学设备丶影像引导放射治疗设备丶立体定向放射外科设备）。

第二章1.X线发生装置：用于产生X线的装置，由X线管丶高压发生器和控制台三部分组成，是X线机丶CT的主要组成部分之一。

2.X线管逐步向大功率丶小焦点和专用化方向发展。

产生条件：1.足够数目的电子2.高电压产生的电压场3.适当的障碍物。

3.固定阳极X线管：由阳极丶阴极和玻璃壳等三部分组成。

阳极：产生X线并散热，其次是吸收二次电子和散乱射线。

阳极头：由靶面和阳极体组成，靶面的作用是承受高速运动的电子束轰击，产生X线。

靶面材料常采用产生X线效率高且熔点高的金属钨。

阳极体由导热率较大的无氧铜组成。

4.阴极：发射电子并使电子束聚焦5.玻璃壳：将阳极和阴极固定在一起并保持管内的高真空度。

6.实际焦点：靶面瞬间承受高速运动电子束的轰击面积。

7.有效焦点：实际焦点在X线投照方向上的投影。

设实际焦点的宽度为a，长度为b，则投照后的长度为bsinθ，宽度不变。

有效焦点=实际焦点Xsinθθ为阳极靶面与X线投照方向的夹角。

有效焦点越小，影像质量越好。

8.投照时应保持实际焦点中心丶X线输出窗中心与投影中心三点一线。

9.旋转阳极X线管的阳极由靶面丶转子丶转轴和轴承等组成。

10.软X线管：X线输出窗的固有过滤小丶在低管电压时能产生较大的管电流丶焦点小结构特点：铍窗，钼靶，极间距离短。

软X线极易通过铍窗，可获得大量的软X线。

摄影时主要利用钼靶辐射的特征X线。

X线分为特征丶持续X线。

11.CT用X线管：1.要求有较大的热容量2.金属或陶瓷外壳3.油循环系统散热。

12.管电压：阴极和阳极之间的直流电压，是电子具有较大的动能。

13.管电流：阴极发射的热电子在电场作用下高速奔向阳极形成电流，管电流越大，产生的X光子的数目越大。

14.阳极特性曲线P1815.容量：在X线管安全使用条件下，单次曝光或连续曝光而无任何损坏时能承受的最大负荷量16.标称功率：同一只X线管的容量是一个不确定量，为了便于比较，通常将一定整流方式和一定曝光时间下X线管的最大负荷称为X线管的标称功率。

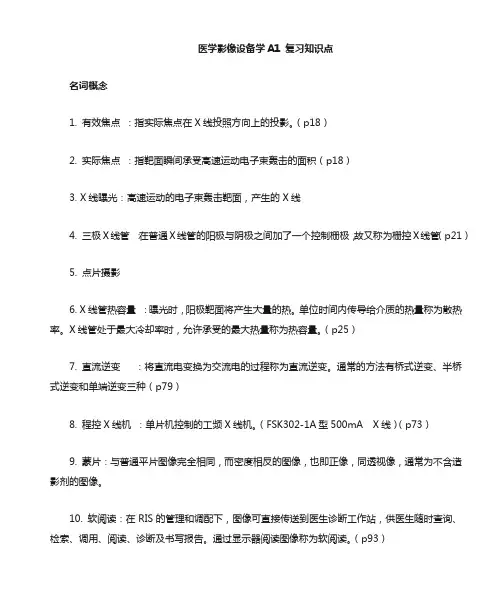

医学影像设备学A1 复习知识点名词概念1. 有效焦点：指实际焦点在X线投照方向上的投影。

（p18）2. 实际焦点：指靶面瞬间承受高速运动电子束轰击的面积（p18）3. X线曝光：高速运动的电子束轰击靶面，产生的X线4. 三极X线管：在普通X线管的阳极与阴极之间加了一个控制栅极，故又称为栅控X线管（p21）5. 点片摄影6. X线管热容量：曝光时，阳极靶面将产生大量的热。

单位时间内传导给介质的热量称为散热率。

X线管处于最大冷却率时，允许承受的最大热量称为热容量。

（p25）7. 直流逆变：将直流电变换为交流电的过程称为直流逆变。

通常的方法有桥式逆变、半桥式逆变和单端逆变三种（p79）8. 程控X线机：单片机控制的工频X线机。

（FSK302-1A型500mA X线）（p73）9. 蒙片：与普通平片图像完全相同，而密度相反的图像，也即正像，同透视像，通常为不含造影剂的图像。

10. 软阅读：在RIS的管理和调配下，图像可直接传送到医生诊断工作站，供医生随时查询、检索、调用、阅读、诊断及书写报告。

通过显示器阅读图像称为软阅读。

（p93）知识要点1.医学影像设备主要包括哪些设备？答：X线设备（X线机、X-CT）、磁共振成像（MRI）、超声成像设备、核医学成像设备（SPECT、PET）、CR、DR、DSA2.X线机分类，按高压变压器的工作频率分类，可分哪几种？按主机功率分类，可分哪几种？答：高压：3种、工频X线机、中频··、高频··主机：3种、小型X线机（管电流≤100mA，最高管电压在90~100kV）、中型··（管电流在200~400mA，最高管电压在100~125kV）、大型··（管电流≥500mA，最高管电压在125~150kV）3.X线管曝光过程中的三个基本参量分别是什么？答：管电压、管电流、曝光时间4.X线机由哪些装置组成？答：p475.X线机基本电路由哪些单元电路构成？答：1.电源电路 2.X线管灯丝加热电路 3.高压发生电路 4.控制电路p366.数字X线设备可分为哪几种？答：计算机X线摄影设备CR 数字X线摄影设备DR 数字减影血管造影设备DSA p1007.同单相全波整流X线机相比，三相全波整流X线机的优点是什么？答：输出管电压波形平稳产生的软X线少产生X线效率高，有利于短时间曝光的动态摄影8.电源电路的作用是什么？答：给机器各部分供电9.旋转阳极X线管的优点是什么？答：瞬时负载功率大、焦点小10.小型X线机常使用的组合机头，有哪些组成部分？答：1.X线管 2.灯丝变压器 3.高压变压器11.X线管的构造参数有哪些？答：但凡X线管的结构所决定的非电性的参数或数据都属于构造参数。
