医学影像设备学(全)

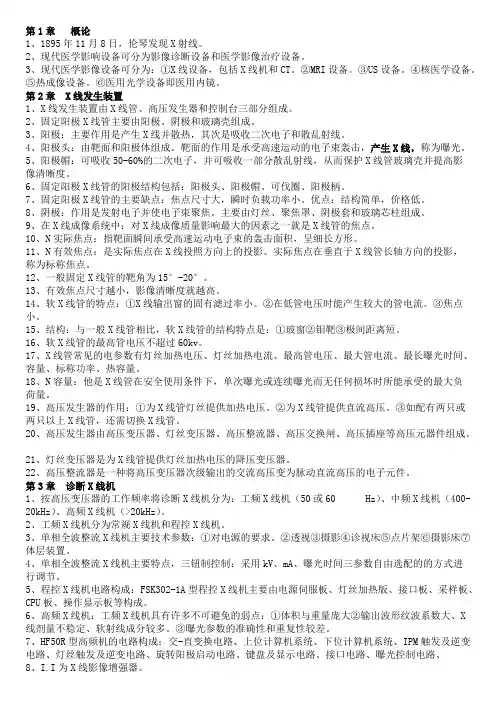

第1章概论1、1895年11月8日，伦琴发现X射线。

2、现代医学影响设备可分为影像诊断设备和医学影像治疗设备。

3、现代医学影像设备可分为：①X线设备，包括X线机和CT。

②MRI设备。

③US设备。

④核医学设备。

⑤热成像设备。

⑥医用光学设备即医用内镜。

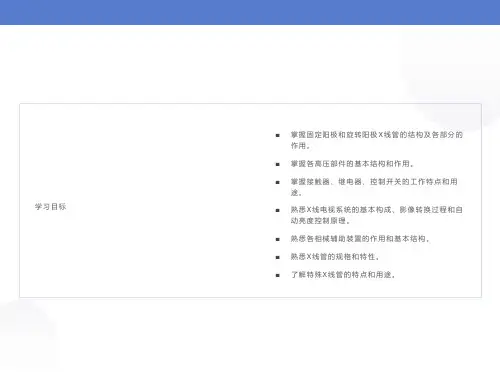

第2章 X线发生装置1、X线发生装置由X线管、高压发生器和控制台三部分组成。

2、固定阳极X线管主要由阳极、阴极和玻璃壳组成。

3、阳极：主要作用是产生X线并散热，其次是吸收二次电子和散乱射线。

4、阳极头：由靶面和阳极体组成。

靶面的作用是承受高速运动的电子束轰击，产生X线，称为曝光。

5、阳极帽：可吸收50-60%的二次电子，并可吸收一部分散乱射线，从而保护X线管玻璃壳并提高影像清晰度。

6、固定阳极X线管的阳极结构包括：阳极头、阳极帽、可伐圈、阳极柄。

7、固定阳极X线管的主要缺点：焦点尺寸大，瞬时负载功率小。

优点：结构简单，价格低。

8、阴极：作用是发射电子并使电子束聚焦。

主要由灯丝、聚焦罩、阴极套和玻璃芯柱组成。

9、在X线成像系统中：对X线成像质量影响最大的因素之一就是X线管的焦点。

10、N实际焦点：指靶面瞬间承受高速运动电子束的轰击面积，呈细长方形。

11、N有效焦点：是实际焦点在X线投照方向上的投影。

实际焦点在垂直于X线管长轴方向的投影，称为标称焦点。

12、一般固定X线管的靶角为15°-20°。

13、有效焦点尺寸越小，影像清晰度就越高。

14、软X线管的特点：①X线输出窗的固有滤过率小。

②在低管电压时能产生较大的管电流。

③焦点小。

15、结构：与一般X线管相比，软X线管的结构特点是：①玻窗②钼靶③极间距离短。

16、软X线管的最高管电压不超过60kv。

17、X线管常见的电参数有灯丝加热电压、灯丝加热电流、最高管电压、最大管电流、最长曝光时间、容量、标称功率、热容量。

18、N容量：他是X线管在安全使用条件下，单次曝光或连续曝光而无任何损坏时所能承受的最大负荷量。

第1章概论1、1895年11月8日，伦琴发现X射线。

2、现代医学影响设备可分为影像诊断设备和医学影像治疗设备。

3、现代医学影像设备可分为：①X线设备，包括X线机和CT。

②MRI设备。

③US设备。

④核医学设备。

⑤热成像设备。

⑥医用光学设备即医用内镜。

第2章 X线发生装置1、X线发生装置由X线管、高压发生器和控制台三部分组成。

2、固定阳极X线管主要由阳极、阴极和玻璃壳组成。

3、阳极：主要作用是产生X线并散热，其次是吸收二次电子和散乱射线。

4、阳极头：由靶面和阳极体组成。

靶面的作用是承受高速运动的电子束轰击，产生X线，称为曝光。

5、阳极帽：可吸收50-60%的二次电子，并可吸收一部分散乱射线，从而保护X线管玻璃壳并提高影像清晰度。

6、固定阳极X线管的阳极结构包括：阳极头、阳极帽、可伐圈、阳极柄。

7、固定阳极X线管的主要缺点：焦点尺寸大，瞬时负载功率小。

优点：结构简单，价格低。

8、阴极：作用是发射电子并使电子束聚焦。

主要由灯丝、聚焦罩、阴极套和玻璃芯柱组成。

9、在X线成像系统中：对X线成像质量影响最大的因素之一就是X线管的焦点。

10、N实际焦点：指靶面瞬间承受高速运动电子束的轰击面积，呈细长方形。

11、N有效焦点：是实际焦点在X线投照方向上的投影。

实际焦点在垂直于X线管长轴方向的投影，称为标称焦点。

12、一般固定X线管的靶角为15°-20°。

13、有效焦点尺寸越小，影像清晰度就越高。

14、软X线管的特点：①X线输出窗的固有滤过率小。

②在低管电压时能产生较大的管电流。

③焦点小。

15、结构：与一般X线管相比，软X线管的结构特点是：①玻窗②钼靶③极间距离短。

16、软X线管的最高管电压不超过60kv。

17、X线管常见的电参数有灯丝加热电压、灯丝加热电流、最高管电压、最大管电流、最长曝光时间、容量、标称功率、热容量。

18、N容量：他是X线管在安全使用条件下，单次曝光或连续曝光而无任何损坏时所能承受的最大负荷量。

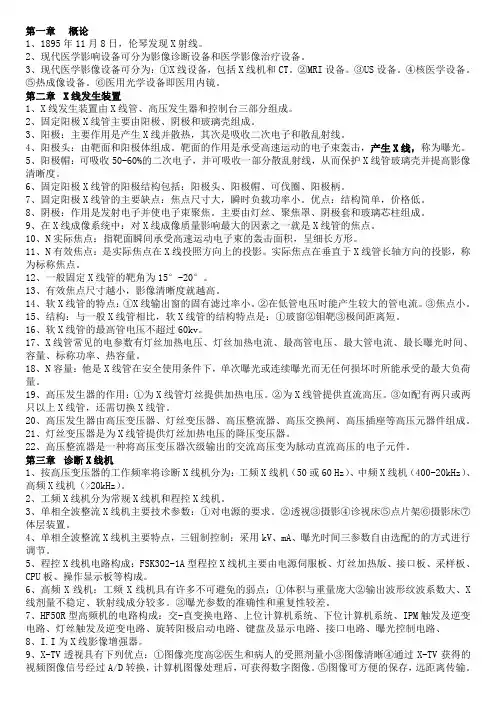

第一章 概论1、1895年11月8日，伦琴发现X 射线。

2、现代医学影响设备可分为影像诊断设备和医学影像治疗设备。

3、现代医学影像设备可分为：①X 线设备，包括X 线机和CT 。

②MRI 设备。

③US 设备。

④核医学设备。

⑤热成像设备。

⑥医用光学设备即医用内镜。

4、 第二章 X 线发生装 置1、X 线发生装置由X 线管、高压发生器和控制台三部分组成。

2、固定阳极X 线管主要由阳极、阴极和玻璃壳组成。

3、阳极：主要作用是产生X 线并散热，其次是吸收二次电子和散乱射线。

4、阳极头：由靶面和阳极体组成。

靶面的作用是承受高速运动的电子束轰击，产生X 线，称为曝光。

钨靶5、阳极帽：可吸收50-60%的二次电子，并可吸收一部分散乱射线，从而保护X 线管玻璃壳并提高影像清晰度。

6、固定阳极X 线管的阳极结构包括：阳极头、阳极帽、可伐圈、阳极柄。

7、固定阳极X 线管的主要缺点：焦点尺寸大，瞬时负载功率小。

优点：结构简单，价格低。

8、阴极：作用是发射电子并使电子束聚焦。

主要由灯丝、聚焦罩、阴极套和玻璃芯柱组成。

9、在X 线成像系统中：对X 线成像质量影响最大的因素之一就是X 线管的焦点。

10、N 实际焦点：指靶面瞬间承受高速运动电子束的轰击面积，呈细长方形。

影响焦点大小的因素：取决于聚焦罩的形状、宽度和深度。

减小，球管容量减小10、N 有效焦点：是实际焦点在X 线投照方向上的投影。

实际焦点在垂直于X 线管长轴方向的投影，称为标称焦点。

11、一般固定X 线管的靶角为15°-20°。

减小，投射方向x 线量减小12、有效焦点尺寸越小，影像清晰度就越高13、旋转阳极X 线管阳极 ：主要由靶面、转子、转轴和轴承14、旋转阳极的作用：较好地解决了提高功率和缩小焦点之间的矛盾。

最大优点：瞬时负载功率大、焦点小。

缺点：较固定x 线管，主要依靠热辐射进行散热，散热效率低。

15、金属陶瓷大功率X 线管（特殊X 线管）：消除钨沉积层的影响，延长X 线管的寿命。

第一章概论1、1895年11月8日，伦琴发现X射线。

2、现代医学影响设备可分为影像诊断设备和医学影像治疗设备。

3、现代医学影像设备可分为：①X线设备，包括X线机和CT。

②MRI设备。

③US设备。

④核医学设备。

⑤热成像设备。

⑥医用光学设备即医用内镜。

第二章 X线发生装置1、X线发生装置由X线管、高压发生器和控制台三部分组成。

2、固定阳极X线管主要由阳极、阴极和玻璃壳组成。

3、阳极：主要作用是产生X线并散热，其次是吸收二次电子和散乱射线。

4、阳极头：由靶面和阳极体组成。

靶面的作用是承受高速运动的电子束轰击，产生X线，称为曝光。

5、阳极帽：可吸收50-60%的二次电子，并可吸收一部分散乱射线，从而保护X线管玻璃壳并提高影像清晰度。

6、固定阳极X线管的阳极结构包括：阳极头、阳极帽、可伐圈、阳极柄。

7、固定阳极X线管的主要缺点：焦点尺寸大，瞬时负载功率小。

优点：结构简单，价格低。

8、阴极：作用是发射电子并使电子束聚焦。

主要由灯丝、聚焦罩、阴极套和玻璃芯柱组成。

9、在X线成像系统中：对X线成像质量影响最大的因素之一就是X线管的焦点。

10、N实际焦点：指靶面瞬间承受高速运动电子束的轰击面积，呈细长方形。

11、N有效焦点：是实际焦点在X线投照方向上的投影。

实际焦点在垂直于X线管长轴方向的投影，称为标称焦点。

12、一般固定X线管的靶角为15°-20°。

13、有效焦点尺寸越小，影像清晰度就越高。

14、软X线管的特点：①X线输出窗的固有滤过率小。

②在低管电压时能产生较大的管电流。

③焦点小。

15、结构：与一般X线管相比，软X线管的结构特点是：①玻窗②钼靶③极间距离短。

16、软X线管的最高管电压不超过60kv。

17、X线管常见的电参数有灯丝加热电压、灯丝加热电流、最高管电压、最大管电流、最长曝光时间、容量、标称功率、热容量。

18、N容量：他是X线管在安全使用条件下，单次曝光或连续曝光而无任何损坏时所能承受的最大负荷量。

医学影像设备学课件(全)partiaxx年xx月xx日•医学影像设备学概述•医学影像设备的构成与原理•医学影像设备的质量控制与安全防护•医学影像设备在临床中的应用目•医学影像设备学的发展趋势与挑战录01医学影像设备学概述医学影像设备是指通过各种手段和技术，将人体内部结构以图像形式显示出来，辅助医生进行疾病诊断和治疗。

医学影像设备定义根据成像原理和应用领域，医学影像设备可分为X线、CT、MRI、超声、核医学等五类。

医学影像设备分类医学影像设备的定义与分类医学影像技术的发展历程X线诞生，实现了对人体内部结构的直接成像。

第一阶段第二阶段第三阶段第四阶段CT技术的出现，实现了人体内部结构的三维成像。

MRI、核医学等新型成像技术的发展，进一步丰富了医学影像技术手段。

多模态医学影像技术的发展，实现了多种成像技术的融合应用。

X线设备仍是临床常用的影像检查手段之一，特别适用于骨骼系统和胸部疾病的诊断。

CT设备主要用于脑部、心脏、腹部等重要脏器的检查，具有较高的空间分辨率和密度分辨率。

MRI设备对软组织成像效果最好，适用于脑部、脊髓、肌肉等部位的成像。

超声设备具有无辐射、便携、实时等优点，适用于胎儿、心脏、腹部等部位的成像。

核医学设备主要用于肿瘤、心血管和神经系统疾病的诊断和治疗。

医学影像设备的临床应用02医学影像设备的构成与原理X线设备的构成X线设备通常由X线管、高压发生器、控制台和图像处理系统组成。

X线管产生X线，高压发生器提供能量，控制台用于调节X线的强度和照射时间，图像处理系统则负责对X线图像进行处理和保存。

X线设备的原理X线设备利用X线管产生X线，X线穿透人体组织并被控制台接收。

控制台根据接收到的X线的强弱和差异，转化为数字信号并生成图像。

X线设备的构成与原理CT设备主要由扫描架、计算机控制台和图像处理系统组成。

扫描架包含X线管和探测器，用于对病人进行扫描并接收X线信号。

计算机控制台用于处理数据和控制扫描过程，图像处理系统则负责将获取的数据转化为三维图像。

医学影像设备学题库(全)题库一、名词解释１、某线钡剂透视2、某线摄影3、滤线器摄影4、体层摄影5、实际焦点6、有效焦点7、管电流规格8、最长曝光时间9、最高管电压10、某线管容量11、高压交换闸12、磁饱和谐振式稳压器13、空间电荷14、限时器15、负荷率16、直流逆变17、影像板18、A/D转换器19、光电倍增管20、探测器21、螺距系数22、磁场均匀度23、超导磁体24、B型超声诊断仪25、多元探头二、填空题1、管电流受某线管的_____电压控制。

答案：灯丝加热3、某线管好坏的判断方法包括：外观检查、__________试验、______试验、________试验。

4、大型某线机多采用_______组成的交流无触点开关来控制高压初级的通断。

答案：晶闸管5、某线量可用管电流与曝光时间的乘积来表示，单位是_________。

答案：mA6、管电压的高低受_________电压的控制。

答案：高压初级7、某线机一般采用_______变压器作电源的总输入。

答案：自耦8、某线机的基本电路包括：电源电路、_____电路、_____电路、______电路、____电路和-______-电路。

9、在高压初级电路中，毫安选择器置的毫安档位越大，则对应的电阻______，KV补偿得______。

12、电路中采用瞬间增温设计，可延长______的寿命。

答案：Ｘ线管19、所谓常开触点，就是当接触器线圈______时，衔铁动作触点______，线圈断电时触点______22、在高压电缆的插头插座元件中，分别标出大方块其含意是——标记，和小方块其含意是______标记。

23、CT的基本工作程序为：某线扫描人体→______获得信息→放大输出→______转换→______处理形成吸收系数矩阵（μ）→______转换→电视屏显示→______影像。

30、某线机摄影时，毫安表指针猛冲到头，是——电路发生故障。

可能损坏（或击穿）的主要元件有高压电缆、______、______或______等。

标称功率：同意X线管的容量是一个不确定量，为了便于比较，通常将一定整流方式和一定曝光时间下X线管的最大负荷，称为X线管的标称功率。

标称焦点：实际焦点在垂直于X线管长轴方向的投影，是有效焦点的特殊情况。

二次电子：高速运动的电子束轰击靶面时,会有少量电子从靶面发射和释放出来。

空间电荷：灯丝后端发射出来的电子，有雨电子之间相互排斥和灯丝的阻挡作用，因此这部分电子滞留在灯丝后面的空间，形成空间电荷。

容量：单次曝光或连续曝光而无任何损坏时所能承受的最大负荷量。

IP：是CR系统中作为采集、记录影像信息的接收器，可重复使用，但没有显示功能。

DSA: 数字减影血管造影，影像通过数字化处理，把不需要的组织影像删除掉，只保留血管影像的技术。

DR：数字X线摄影，指在计算机控制下直接进行数字化X线摄影的一种新技术，即采集的X 线信息转化为数字信号，并由计算机重建图像及进行一系列的图像后处理。

FPD：平板显示器，数字X线摄影中用来代替屏-片系统，作为X线信息接收器。

SCT：在传统CT基础上，通过滑环技术与扫描来连续平直移动而实现的，球管旋转和连续运动同时进行，使X线扫描的轨迹呈螺旋状。

CT值：是测定人体某一局部组织或器官密度大小的一种计量单位，通常称亨氏单位。

匀场：是在样品区域增加或减少匀场线圈中的点电流以补偿外磁场的不均匀性的方法。

多普勒效应：由于声源接收器之间产生相对运动，使接收到的声波频率发生变化。

滑环技术：是CT机中的转动部分和固定部分间的连接采用碳刷-滑环接触的连接方式。

K-空间：傅里叶频率空间，以空间频率为单位的空间坐标所对应的频率空间。

PET：是以发射正电子的放射学核素作为发射体，称为正电子发射计算机断层显像。

SPECT：是借助于单光子核素标记药物来实现体内功能和代谢显像的仪器。

1、医学影像诊断设备可分类医学影像诊断设备：X线设备（X线机和X-CT）、MRI设备、US设备、核医学设备、热成像设备、医用光学设备（医学内镜）2、软X线管的结构特点1. X线输出窗的固有过滤小；2. 在低管电压时能产生较大的管电流；3. 焦点小。
