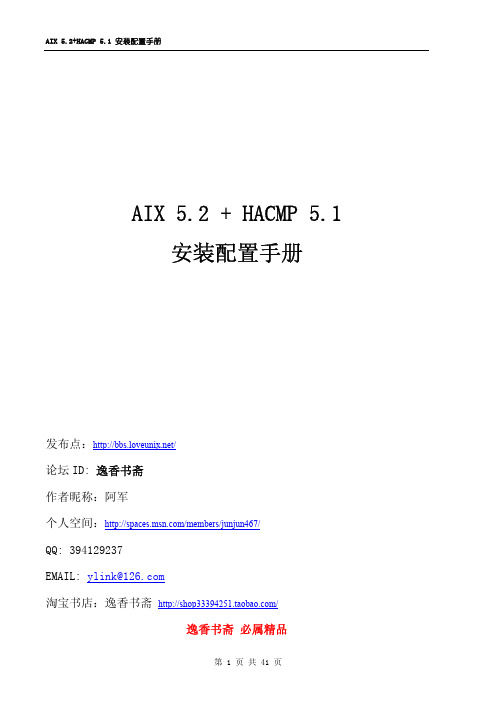

AIX 5.2+HACMP 5.1 安装配置手册AIX 5.2 + HACMP 5.1安装配置手册发布点:/论坛ID: 逸香书斋作者昵称:阿军个人空间:/members/junjun467/QQ: 394129237EMAIL: ylink@淘宝书店:逸香书斋 /逸香书斋 必属精品AIX 5.2+HACMP 5.1 安装配置手册引言《AIX系统安装手册》涉及到AIX系统的软硬件配置及其安装的方法。
系统管理人员可从中了解到系统安装过程。
读者对象主要供系统管理人员使用。
内容提要AIX系统的安装概要本章向用户详细介绍了在小型机上安装AIX系统的简要步骤。
安装AIX操作系统(BOS)本章节主要介绍了在小型机上安装AIX操作系统(BOS)的具体步骤,并且每一步骤附有图表。
软件包的安装本章介绍安装完AIX操作系统(BOS)后,安装软件包的具体步骤。
并且每一步骤附有图表。
系统环境配置本章介绍用户个数的配置,如果要配置其它的环境变量系统管理员可仿效本章的方法配置。
系统网络配置系统存储配置系统组和用户定义HACMP双机系统的定义配置本章介绍HACMP软件的安装,在双机环境下调试数据库及应用。
版权说明该文档供各位系统管理员作为技术参考使用,严禁用作商业用途!作者保持一切权力!目 录第一章硬件架构 (1)1.1 硬件拓扑图 (1)1.2 系统运行策略: (2)1.3主机与存储配置列表: (2)1.4 FAStT600存储规划 (3)第二章 AIX操作系统安装 (4)2.1 AIX操作系统安装概要 (4)2.2 安装AIX操作系统(BOS) (5)2.3软件包的安装 (9)2.3.1 常用软件包的安装 (9)2.3.2 系统安装补丁 (12)2.3.3 HACMP 安装与补丁 (13)第三章 系统环境配置 (14)3.1 系统参数修改 (14)3.2 系统存储分配 (18)3.3 系统组和用户定义 (23)第四章 HACMP的定义与配置 (26)4.1 HACMP配置前准备 (26)4.2 配置方法 (29)第一章硬件架构现有系统,采用两台IBM P650小型机作为运行系统,同时使用两台光纤交换机,配置FAStT600光纤存储服务器,组成SAN(光纤存储局域网)的存储架构,该系统采用热备模式,现行硬件架构可以最大程度消除单点故障,保证业务可以高效和高连续性稳定运行。

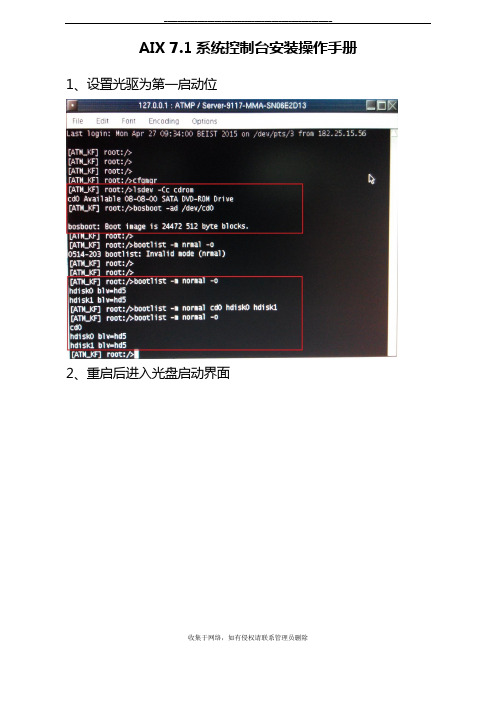

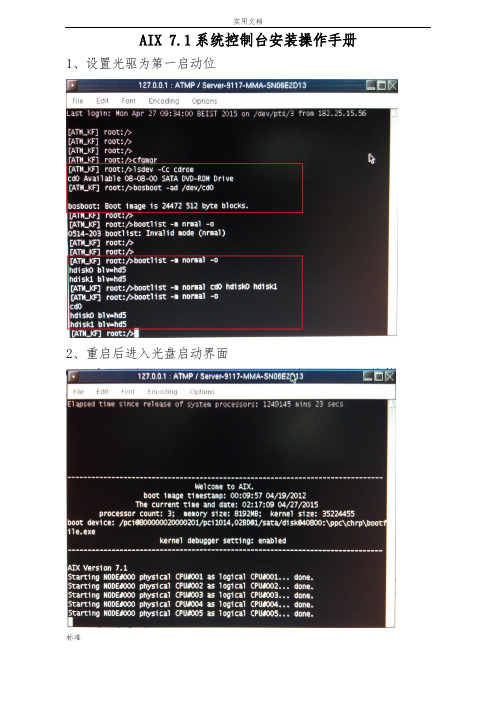

AIX 7.1系统控制台安装操作手册1、设置光驱为第一启动位2、重启后进入光盘启动界面3、按1 回车继续4、等待加载5、按1 回车继续6、按2 更改安装设置7、按1 修改安装模式8、按1 选择全新安装9、确认选择hdisk0和hdisk1,按0 确认10、按4 修改安装选项11、按4 关闭系统备份12、按99 返回菜单13、按5 两次选择企业版enterprise14、按0 确认15、确认信息无误,按1 开始安装16、等待安装结束17、系统重启后,选择终端模式vt10018、选择Accept License Agreements19、按T ab选择yes,按回车20、确认成功,按F3退出21、选择Accept Software Maintenance T erms and Conditions22、按T ab选择yes,按回车23、确认成功,按F3退出24、进入系统设置菜单,完成后选T asks Completed退出25、安装Bundle和软件分值的计算方法1.汇总表中各项实得分数计算方法:分项实得分=(该分项在汇总表中应得分×该分项在检查评分表中实得分)/100【例1】《安全管理检查评分表》实得76分,换算在汇总表中《安全管理》分项实得分为多少?分项实得分=(10×76)/100=7.6分2.汇总表中遇有缺项时,汇总表总分计算方法:缺项的汇总表分=实查项目实得分值之和/实查项目应得分值之和×100【例2】某工地没有搭吊,则塔吊在汇总表中有缺项,其他各分项检查在汇总表实得分为84分,计算该工地汇总表实得分为多少?缺项的汇总表分=84/90×100=93.34分3.分表中遇有缺项时,分表总分计算方法:缺项的分表分=实查项目实得分值之和/实查项目应得分值之和×100【例3】《施工用电检查评分表》中“外电防护”缺项(该项应得分值为20分),其他各项检查实得分为64分,计算该分表实得多少分?换算到汇总表中应为多少分?缺项的分表分=64/(100-20)×100=80分汇总表中施工用电分项实得分=(10×80)/100=8分4.分表中遇保证项目缺项时,“保证项目小计得分不足40分,评分表得零分”,计算方法即实得与应得分之比<66.7%时,评分表得零分(40/60=66.7%)。

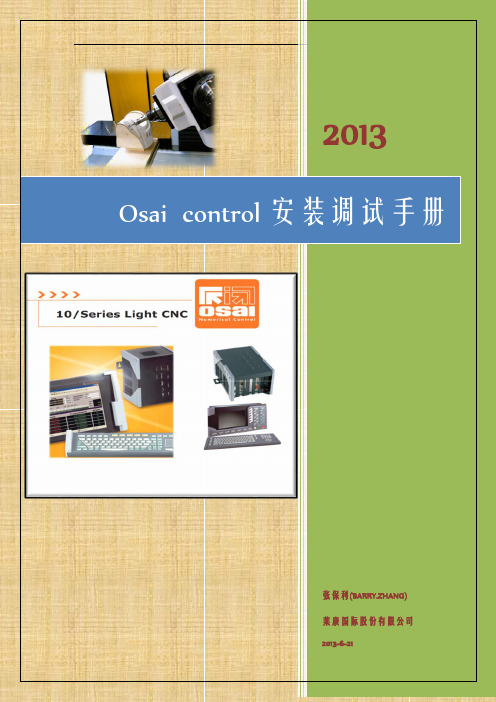

2013 Osai control安装调试手册张保利(BARRY.ZHANG)莱康国际股份有限公司2013-6-21Osai 控制系统安装调试手册简介:Osai控制系统是一个黑色的盒子,硬件部分由主板,轴卡,I/O通讯板,以及硬盘等部分组成。
不同的型号的控制系统,硬盘,轴卡等硬件表现方式会有不同。
如canopen 为置轴卡,os-wire为外置桥接板,Mechatrolink则通过一根总线直接连接伺服驱动器。
在控制系统的盒子外部有四串竖着的序列号201009 510065代表的是整个控制器的序列号,厂家依据此序列号可以得知该控制器的所有硬件信息。
它被烧录在控制系统的硬盘中,当控制系统被格式化存储后,S/N序列号仍然存在。
如果一个控制器以后要开启某些非出厂时附带的功能,则需要告知此序列号于厂家,厂家可以根据此序列号生成一个包含一系列功能的PAK码。
输入该PAK码后,在无须增减硬件的情况下便获得了相应的功能。
横着的三列开头为93000的序列号是控制器部的CPU板,轴卡,硬盘或者通讯板的类型代号,但并非它的序列号。
控制系统由CNC部分与plc部分组成,CNC部分负责程序指令的读取与执行,控制伺服轴与主轴等的运动与定位,PLC部分主要负责机床外部辅助电气系统的状态读取判断与开关控制,在系统部CNC部分与PLC部分有一部分共同的变量,可以实现PLC与CNC之间的双向通讯,确保机床各个部分协调配合运行。
Osai控制系统分为操作面板一体式和分离式两种,控制系统必须通过连接其他装置,例如I/O模块,驱动器,人机界面,以及其他可选的设备(例如条形码扫描仪)等等,方可以实现完整的功能。
本文主要以分离式操作面板为例,主要介绍osai控制系统的安装,接线,参数调试以及plc编写等。
主要容包括:1 osai control 系统接线:伺服轴主轴接线,手轮接线,急停按钮,对刀仪,i/O模块的接线等。
2 I/O配置:I/O模块的接线,I/O布局文件编写。
o s精选控制系统安装手
册
Company number:【0089WT-8898YT-W8CCB-BUUT-202108】
2013
在控制系统的盒子外部有四串号码
竖着的序列号201009 510065代表的是整个控制器的序列号,厂家依据此序列号可以得知该控制器的所有硬件信息。
它被烧录在控制系统的硬盘中,当控制系统被格式化存储后,S/N序列号仍然存在。
如果一个控制器以后要开启某些非出厂时附带的功能,则需要告知此序列号于厂家,厂家可以根据此序列号生成一个包含一系列功能的PAK码。
输入该PAK码后,在无须增减硬件的情况下便获得了相应的功能。
横着的三列开头为93000的序列号是控制器内部的CPU板,轴卡,硬盘或者通讯板的类型代号,但并非它的序列号。
控制系统由CNC部分与plc部分组成,CNC部分负责程序指令的读取与执行,控制伺服轴与主轴等的运动与定位,PLC部分主要负责机床外部辅助电气系统的状态读取判断与开关控制,在系统内部CNC部分与PLC部分有一部分共同的变量,可以实现PLC与CNC之间的双向通讯,确保机床各个部分协调配合运行。
Osai控制系统分为操作面板一体式和分离式两种,控制系统必须通过连接其他装置,例如I/O模块,驱动器,人机界面,以及其他可选的设备(例如条形码扫。
门禁安装说明书目录一、门禁系统组成及网络结构 (3)二、门禁接线示意图 (4)三、门禁控制器接线方式 (5)1、单门双向控制器接线方式 (5)1.1刷卡进门、按钮出门 (5)1.2刷卡进门、刷卡出门 (6)2、双门双向控制器接线方式 (7)2.1双门都是刷卡进,按钮出 (7)2.2双门都是刷卡进、刷卡出 (8)3、三门双向控制器接线方式 (8)4、四门双向控制器接线方式 (9)四、控制器与读卡器联接 (10)五、控制器与按钮联接 (11)六、控制器与电锁联接 (11)1、常开电锁(断电开门)接线方法 (11)2、常闭电锁(通电开门)接线方法 (12)七、门禁接线实例图 (13)八、电磁锁的标准安装方法 (14)1、外开门的表面安装方法 (14)2、埋入式(内置式)安装法 (17)3、玻璃门安装法 (18)九、控制器与主机的联接 (21)1、TCP/IP通讯方式联接 (21)2、RS485网络线方式联接 (21)十、门禁控制器说明 (23)1、门禁指示灯说明 (23)2、门禁接线端子说明 (25)一、门禁系统组成及网络结构爱索门禁系统对于单门、双门都适用,最多可控制4个门,根据功能需求,可以灵活配置附件,如开门按钮、读卡器、门锁等。
爱索门禁系统可通过RS485网络线或TCP/IP串口通讯方式将多台禁机联接成一个门禁网络,如下图,每个门禁机独立工作,分别控制对应的门。
二、门禁接线示意图开门按钮接口读卡器1口开门按钮接口读卡器2口开门按钮接口读卡器3口接口读卡器4口TCP接口刷卡指示灯MCU 正常工作指示灯5V 指示灯电源指示灯12V 电源接口电磁锁接口1门磁接口1电磁锁接口2门磁接口2电磁锁接口3门磁接口3电磁锁接口4RS485接口2RS485接口1门磁接口4R S 232接消防报警板接口多功能接口1.开门按钮可以和一套读卡器配合使用,及开门读卡出门按钮。
或者两套读卡器配合使用及,进出门都用读卡器。
目录目录 01.系统安装 (2)1.1.设置光驱启动......................................................................错误!未定义书签。
1.2.安装......................................................................................错误!未定义书签。
1.3.初始化设置 (10)1.4.设置IP地址 (16)2.系统调整 (2)2.1.调整调页空间的大小 (10)2.2.修改用户许可证个数 (19)2.3.修改语言环境 (10)2.4.文件系统 (20)2.5.磁盘空间 (20)2.6.用户组 (25)2.7.文件打开个数限制 (26)2.8.停用服务 (28)3.系统重启 (29)4.检验安装 (29)4.1.操作系统 (29)4.2.语言环境检查 (31)4.3.内存检查 (32)4.4.处理器检查 (33)4.5.用户组检查 (33)5.服务器其他操作资源 (34)5.1.如何查看设备的用户属组 (34)5.2.如何创建用户组 (35)5.3.如何创建用户 (15)5.4.如何更改用户密码 (15)5.5.如何保证文件为UNIX格式 (35)5.6.如何查看本机现在挂着多少卷组 (35)6.问题 (36)6.1.登录,显示DT S ERVER无法启动 (36)7.附录 (36)7.1.AIX上常用命令 (36)7.1.1.AIX加载光驱 (36)7.1.2.查看AIX上的CPU (37)7.1.3.查看AIX上的内存 (37)7.1.4.扩大rootvg (37)7.1.5.查看AIX中是否安装了某个补丁程序 (38)7.1.6.查看AIX中paging space的情况 (38)7.1.7.查看分区的使用情况 (38)7.1.8.查看磁盘使用情况 (38)7.1.9.扩大文件系统 (39)7.1.10.查看系统中的错误 (40)7.1.11.消除系统的黄色警告灯 (40)7.1.12.查看系统资源占用情况 (42)第 1 页共 44 页选择2 Configure Boot Device Order选择Manage Language Environment选择Change/Show Primary Language EnvironmentChange/Show Cultural Convention, Language, or Keyboard Esc+4 进入到选择列表选择逻辑卷管理器回车可改为100个6、如下图,选择要修改的文件系统,回车6、回车见下图选择rootvg 回车8、如果建立成功那么回产生以下的界面以相同的方式建立文件系统“/web_data”,并设置大小为“10G”。
五轴CNCOSAL软件安装指导编写部门:设备科制作日期:2011年12月15日修改日期:2011年12月15日目录1. 五轴系统简介: (3)2. 五轴系统组成: (3)2.1. osa控制器软件安装 ................................................................... 错误!未定义书签。
2.2. osa控制器软件设置 ................................................................... 错误!未定义书签。
2.3. 联机调机和设置.......................................................................... 错误!未定义书签。
3. osal软件介绍、安装、设置: (4)4 系统常见故障......................................................................................... 错误!未定义书签。
5. 系统日常维护点检表............................................................................. 错误!未定义书签。
1.五轴系统简介:为了实现三维实木部件的标准化,,提高加工品质。
从意大利BACCI公司引进了三维五轴CNC加工中心。
CNC加工中心应用于八厂机加工工段。
2.五轴CNC系统组成:2.1. 五轴CNCOD OD OD OD OD3.OSAL软件介绍、安装、设置:1)将E107V73101.EX改名为E107V73101.EXE2)将E107V73101.EXE文件拷贝到台式机上,连接软驱,运行该文件,按提示生成一个安装软盘(最好做2张,一张备用)3)将e69 7.3.0文件夹拷贝到机器的PC上备用。
2013 Osai 控制系统安装调试手册
简介:
Osai控制系统是一个黑色的盒子,硬件部分由主板,轴卡,I/O通讯板,以及硬盘等部分组成。
不同的型号的控制系统,硬盘,轴卡等硬件表现方式会有不同。
如
canopen 为内置轴卡,os-wire为外置桥接板,Mechatrolink则通过一根总线直接连接伺服驱动器。
张保利(BARRY.ZHANG)
乐享
2013-6-21
在控制系统的盒子外部有四串号码
竖着的序列号201009 510065代表的是整个控制器的序列号,厂家依据此序列号可以得知该控制器的所有硬件信息。
它被烧录在控制系统的硬盘中,当控制系统被格式化存储后,S/N序列号仍然存在。
如果一个控制器以后要开启某些非出厂时附带的功能,则需要告知此序列号于厂家,厂家可以根据此序列号生成一个包含一系列功能的PAK码。
输入该PAK码后,在无须增减硬件的情况下便获得了相应的功能。
横着的三列开头为93000的序列号是控制器内部的CPU板,轴卡,硬盘或者通讯板的类型代号,但并非它的序列号。
控制系统由CNC部分与plc部分组成,CNC部分负责程序指令的读取与执行,控制伺服轴与主轴等的运动与定位,PLC部分主要负责机床外部辅助电气系统的状态读取判断与开关控制,在系统内部CNC部分与PLC部分有一部分共同的变量,可以实现PLC与CNC之间的双向通讯,确保机床各个部分协调配合运行。
Osai控制系统分为操作面板一体式和分离式两种,控制系统必须通过连接其他装置,例如I/O模块,驱动器,人机界面,以及其他可选的设备(例如条形码扫描仪)等等,方可以实现完整的功能。
本文主要以分离式操作面板为例,主要介绍osai 控制系统的安装,接线,参数调试以及plc编写等。
主要内容包括:
1 osai control 系统接线:伺服轴主轴接线,手轮接线,急停按钮,对刀仪,i/O 模块的接线等。
2 I/O配置:I/O模块的接线,I/O布局文件编写。
3 AMP控制系统参数设置:
4 winnbi控制软件的安装:winnbi软件的设置,操作界面的编辑,设置。
5 plc
编写:
手册按照技术人员实际调机步骤的顺序详细介绍每一部分的相关知识。
Osai 系统安装调试流程
(Ⅰ)系统安1以太网连接
3 控制系统软件灌输
4 系统补丁安装
5 系统备份与恢复
2 winnbi控制软件安装
(Ⅰ)系统安装 《1》以太网连接
在对osai control 进行任何操作,设置之前,首先必须要完成以太网的连接,pc 电脑通过以太网连接控制系统,对控制系统进行系统安装,参数设置等。
以太网如果通过路由器或者交换机等组建局域网,则可以直接用普通网线进行连接,在现实使用中,我们一般直接将pc 电脑通过网线连接控制系统,而不通过交换机,所以在以太网线的接线上需要跟普通网线有一点区别。
以太网水晶头如上图位置摆放的时候(水晶头的扣子在后面且尾巴朝下)各线脚号从左到右依次是1,2,3,4,5,6,7,8。
左边的线脚号对应的线束颜色顺序依次是:
1 2 3 4 5 6 7 8
绿白 绿 橙白 蓝 蓝白 橙 棕白 棕
右边的线脚号对应的线束颜色依次是:
1 2 3 4 5 6 7 8
橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
《2》winnbi 控制软件安装
(1),装winnbi ,其中有一个语言选择,选‘English ’。
其余都是默认选项,单击‘next ’。
(2),装完winnbi 后,还有两个和机器具体对应的文件要拷入,
1),config 文件夹(有关坐标系,刀具table),拷入到C:PROGRAFILE\OSAI\ WINNBI \;
2),将存放*.qv, *.csv, *.bck, messages.txt 文件, Bitmap 资料夹(这些资料是机器视频画面及异警信息)这些资料的文件夹(比如GOOD),拷入到C:\PROGRAM FILES\OSAI\WINNBI\ QVIDEO\
3)拷贝完需要的文件,对WINNBI 软件进行一些设置:
3安装netbeui 协议。
1 伺服系统接线
2 主轴信号接线
3 手轮接线
4 I/O 模块接线 (Ⅱ)系统接5急停对刀仪接线 1伺服轴参数设置 2 主轴参数设置 3 开机参数设置 4 变量设置
5 运行精度调整 (Ⅲ)AMP
参数
(1)该协议含两个文件:a,将文件nbf.sys 拷入c:\windos\system32\drivers 目录下。
b,将文件netnbf.inf 考入c:\windos\inf 目录下(此为隐藏目录)。
或者为了方便操作者安装,有自动安装协议的小程序,只要双击installa.bat文件,就会自动为你将nbf.sys和netnbf.inf文件自动拷贝到相应的位置。
(2)拷贝完文件之后需要在本地连接安装此协议
打开本地连接属性菜单
点击安装
选择协议,添加
选择protocollo NetBEUI 点击确定
安装成功后就会看到此此协议项目。
