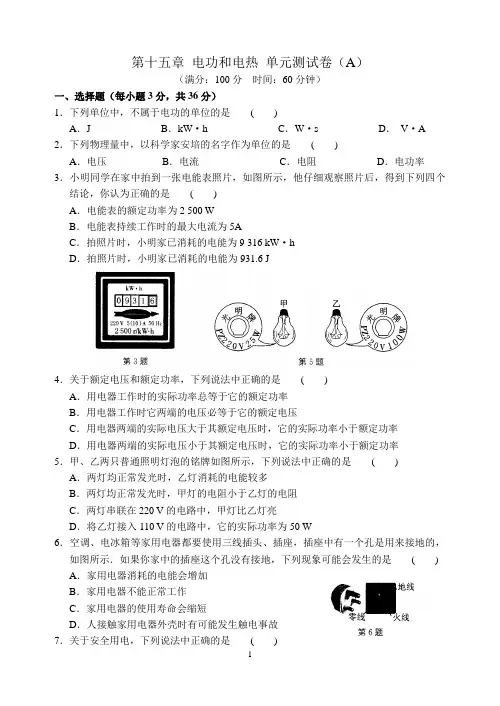

第十五章电功和电热考试A卷

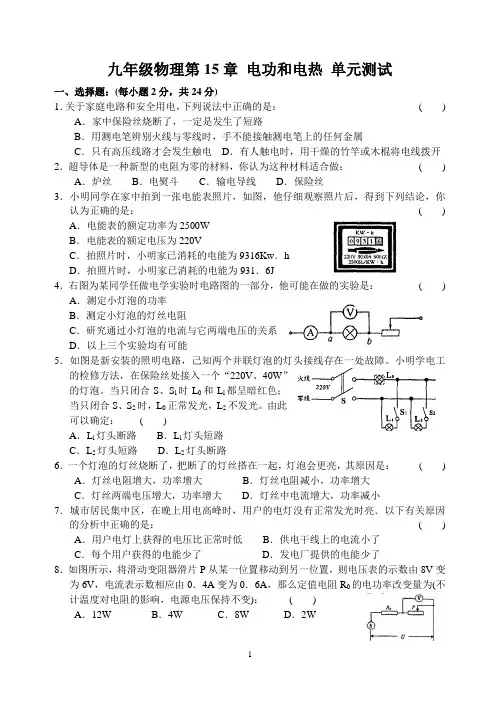

九年级物理第15章电功和电热单元测试一、选择题：(每小题2分，共24分)1．关于家庭电路和安全用电，下列说法中正确的是：( ) A．家中保险丝烧断了，一定是发生了短路B．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属C．只有高压线路才会发生触电D．有人触电时，用干燥的竹竿或木棍将电线拨开2．超导体是一种新型的电阻为零的材料，你认为这种材料适合做：( ) A．炉丝B．电熨斗C．输电导线D．保险丝3．小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是：( ) A．电能表的额定功率为2500WB．电能表的额定电压为220VC．拍照片时，小明家已消耗的电能为9316Kw．hD．拍照片时，小明家已消耗的电能为931．6J4．右图为某同学任做电学实验时电路图的一部分，他可能在做的实验是：( ) A．测定小灯泡的功率B．测定小灯泡的灯丝电阻C．研究通过小灯泡的电流与它两端电压的关系D．以上三个实验均有可能5．如图是新安装的照明电路，己知两个并联灯泡的灯头接线存在一处故障。

小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡。

当只闭合S、S l时L0和L l都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光。

由此可以确定：( )A．L l灯头断路B．L l灯头短路C．L2灯头短路D．L2灯头断路6．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：( ) A．灯丝电阻增大，功率增大B．灯丝电阻减小，功率增大C．灯丝两端电压增大，功率增大D．灯丝中电流增大，功率减小7．城市居民集中区，在晚上用电高峰时，用户的电灯没有正常发光时亮．以下有关原因的分析中正确的是：( ) A．用户电灯上获得的电压比正常时低B．供电干线上的电流小了C．每个用户获得的电能少了D．发电厂提供的电能少了8．如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0．4A变为0．6A，那么定值电阻R0的电功率改变量为(不计温度对电阻的影响，电源电压保持不变)：( )A．12W B．4W C．8W D．2W9．在做“探究串联电路电压的规律”的实验时，连好了如图电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是：( ) A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小10．小明家的电热毯内的电阻丝断了，他爸爸把断了的电阻丝搭在一起，电热毯仍能使用，但不久又会在搭接处烧断。

九年级物理上册第十五章《电功和电热》测试卷-苏科版（含答案）时间：60分钟总分：100分一、选择题(每小题5分,共25分)1. 如图是小明设计的家庭电路的电路图,下列对此电路图的分析错误的是 ( )A.保险盒接法错误,保险盒应该安装在火线上B.两孔插座接法错误,其左端导线应该接在零线上C.开关和灯泡接法正确,开关接在零线上符合安全用电原则D.三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上2. 有两个额定电压相同的电热水壶甲和乙,甲的额定功率为1 800 W,乙的额定功率为1 200 W.两个电热水壶都正常工作时,下列说法中正确的是( )A.甲电热水壶两端的电压较高B.电流通过甲电热水壶做功较快C.通过两个电热水壶的电流相等D.相同时间内,两个电热水壶消耗的电能一样多3. 将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联,接在3 V的电源上,忽略灯丝电阻随温度的变化,下列判断正确的是 ( )A.L1的电阻大于L2的电阻B.L1的亮度比L2的亮度更小C.两只灯泡都正常发光D.两只灯泡实际功率相等4. 如图甲所示的电路中,电源电压为3 V且恒定不变,小灯泡的额定电压为2.5 V,图乙是小灯泡的I-U图像.闭合开关S后,下列判断正确的是 ( )A.滑动变阻器的滑片P向左移动,灯泡变暗B.小灯泡的电阻不随温度的改变而改变C.滑动变阻器的滑片P向右移动,电压表的示数变小D.小灯泡正常发光时,滑动变阻器的功率是0.1 W5. 如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置.两个透明容器中密封着等量的空气,下列说法错误的是 ( )A.U形管液面高度变化是因为容器中的气体热胀冷缩B.通电后透明容器中气体的内能增大是通过做功的方式改变的C.图甲中,通电一段时间后左右两边容器内电阻产生的热量之比是1∶2D.图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系二、填空题(每空4分,共24分)6. 某电吹风工作6 min,能使如图所示的电能表的转盘转过120转,则该电吹风消耗的电能为kW·h,电功率为W,这些电能可供一只“220 V10 W”的LED灯正常工作h,一只这样的LED灯与一只“220 V100 W”的白炽灯正常发光时亮度相当,若LED灯正常发光时的效率为80%,则白炽灯正常发光效率为.7. 某电热水器简化电路如图所示,保温功率为220 W,加热功率为1 100 W,R1和R2均为定值电热丝,S为自动开关,电热丝R1的阻值为Ω;如果该电热水器的热效率为80%,将2 L的水从12 ℃加热至沸腾,需要 s.三、作图题(5分)8. 投影仪灯泡功率很大,所以需要风扇散热,使用后,应先关闭灯泡L,再关闭风扇M;请用笔画线表示导线,把电路连接完整.要求实现:先断开开关S1,灯泡熄灭,风扇继续转动,再断开开关S2,风扇才停止转动:若只闭合开关S1,灯泡不亮.四、实验探究题(第9题12分,第10题14分,共26分)9. 某科学小组对电流通过导体产生热的多少与哪些因素有关进行了研究.装置如图,甲、乙两个烧瓶内装满煤油,瓶塞上各插1根玻璃管,瓶内各装1根阻值不同的电阻丝R甲和R 乙.猜想一:电热跟电流的大小有关,电流越大电热越多.猜想二:电热跟导体的电阻大小有关,电阻越大电热越多.为验证猜想一,设计以下方案:①将电阻丝R甲和R乙串联在电路中,标出2根玻璃管内液面的位置,闭合开关记下电流表的读数I1,经过一段时间后标出2根玻璃管内液面的位置;②断开开关,当2根玻璃管中的液面降到原来的高度后,减小滑动变阻器接入电路的阻值,闭合开关,记下电流表的读数I2,经过相同时间后标出2根玻璃管内液面的位置.请回答下列问题:(1)为使实验现象明显,经常会采用转换或放大的思想,为比较电热丝产生热量的多少,实验中体现这些思想的设计有(写出一条即可).(2)为验证猜想一,必须比较同一个烧瓶中前后两次玻璃管内液面上升的高度,原因是.(3)科学研究倡导有依据的猜想,请说出生活中支持猜想二的一个实例: .10. 在“探究小灯泡在不同电压下工作时的电功率是否相同”实验中,实验室提供了如下器材:电源(电压U恒为8 V),滑动变阻器(规格为“20 Ω 2 A”),小灯泡(额定电压U额= 2.5 V,额定功率小于1.2 W),两个阻值分别为10 Ω、20 Ω的定值电阻(定值电阻用R0表示).(1)为使小灯泡两端电压有一较大的调节范围,小聪设计了如图甲所示的电路,请用笔画线代替导线,完成图乙中实物电路的连接.(2)正确连接电路后,进行实验,记录的数据如下表所示.当电压表示数为2.5 V时,电流表示数如图丙所示,小灯泡的额定功率为W.(3)分析表中数据可得出结论:小灯泡工作时,电功率随电压的增大而.根据数据还可判断出,小聪在实验中选用的是R0= Ω的定值电阻.(4)完成实验后,爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法,设计了如图丁所示的电路,所用电压表量程为“0~15 V”,请将以下实验步骤补充完整.①检查电路无误后,闭合开关S,将开关S1拨至“1”,调节滑动变阻器滑片直至电压表示数为;②滑片不动,再将开关S1拨至“2”,读出电压表示数为U0;③小灯泡的额定功率P额= .(用U额、U0、R0表示)若步骤②中,在将开关S1拨至“2”时,不小心将滑片向右移动了少许,其他操作正确,则测出的小灯泡额定功率(填“偏大”或“偏小”).五、计算题(共20分)11. 如图甲所示是食堂为餐具消毒、烘干的保洁消毒柜,其内部电路如图乙所示,S1为温控开关,S2为门控开关,R为加热管,S1和S2均闭合时,消毒柜的总功率为1 250 W,臭氧发生器的功率为150 W.(1)关闭柜门,门控开关S2闭合,臭氧发生器工作10 min所消耗的电能是多少?(2)求消毒柜正常工作时通过加热管R的电流和R的阻值.(3)若在消毒柜中放入100 kg的不锈钢餐具,将其从15 ℃加热到70 ℃,共消耗了1.5 kW·h电能,消毒柜加热不锈钢餐具的效率是多大?(结果保留至0.01%)[不锈钢的比热容c钢=0.46×103J/(kg·℃)]参考答案一、选择题1.C 若控制灯泡的开关安装在零线和灯泡之间,则当开关断开时,灯泡与火线仍是连通的,人接触灯泡时容易发生触电事故,不符合安全用电原则,故C错误,符合题意.2.B 甲、乙电热水壶的额定电压相同,正常工作时,两电热水壶两端的实际电压也相同,A错误;甲的额定功率大于乙的额定功率,说明正常工作时电流通过甲电热水壶做功可知,因为P甲>P乙,U甲=U乙,故I甲>I乙,C错误;由W=Pt可知,当t相等快,B正确;由I=PU时,由于P甲>P乙,故W甲>W乙,D错误.3.B 根据R=U,可知L1的电阻小于L2的电阻,A错;两灯串联在3 V的电源两端时,通过I计算可知电路中的电流小于0.3 A,因此两灯均不能正常发光,C错;根据P=I2R可知,L1的实际功率小于L2的实际功率,因此L1的亮度比L2的亮度更小,B对,D错.4.D 由题图甲可知,闭合开关S后,灯泡L与变阻器R串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流.滑片P向左移动时,滑动变阻器接入电路的阻值变小,电路的总电阻变小,电路中的电流变大,灯泡的实际功率变大,灯泡变亮,故A错误;由于小灯泡的I-U图像不是一条过原点的直线,即通过小灯泡的电流与小灯泡两端的电压不成正比,说明小灯泡的电阻随温度的变化而变化,故B错误;滑片P向右移动时,滑动变阻器接入电路的阻值变大,根据串联电路的分压规律可知,滑动变阻器两端电压变大,即电压表示数变大,故C错误;当小灯泡两端的电压U L=2.5 V时,小灯泡正常发光,由图像可知小灯泡的额定电流I L=0.2 A,根据串联电路中的电压规律可知,此时滑动变阻器两端的电压U 滑=U-U L=3 V-2.5 V=0.5 V,又由于串联电路中的电流处处相等,所以通过滑动变阻器的电流I滑=I L=0.2 A,此时滑动变阻器的功率P滑=U滑I滑=0.5 V×0.2 A=0.1 W,故D正确. 5.B U形管液面高度变化是因为容器中的气体热胀冷缩,选项A正确;通电后透明容器中气体的内能增大是通过热传递的方式改变的,选项B错误;题图甲中,两电阻丝的电阻之比是1∶2,根据Q=I2Rt,可知通电一段时间后左右两边容器内电阻产生的热量之比是1∶2,选项C正确;题图乙所示的装置中,左右两边容器内电阻丝的阻值相等,两电阻丝中的电流不相等,故该装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系,选项D正确.二、填空题6.【答案】0.1 1 000 10 8%【解析】电能表转盘转120 r,电吹风消耗的电能W=1201200kW·h=0.1 kW·h,电吹风的功率P=Wt =0.1kW·h660h=1 kW=1 000 W;这些电能可供“220 V10 W”的LED灯正常工作的时间t'=WP′=0.1kW·h10×10−3kW=10 h;LED灯的发光效率等于转化为光能的功率与消耗电能的功率(灯的电功率)之比,因10 W的LED灯与100 W的白炽灯在正常发光时亮度相当,所以两灯获得光能的功率相等,则P白η白=P LEDηLED,即100 W×η白=10 W×80%,解得该白炽灯的发光效率η白=8%.7.【答案】176 840【解析】当S断开时,R1和R2串联,电路电阻较大,由P=U 2R可知,电路消耗的功率较小,处于保温状态.当S闭合时,R1短路,此时只有R2接入电路,电路电阻较小,电路消耗的功率较大,处于加热状态.加热状态时,由P=U 2R 可得,R2=U2P加热=(220V)21100W=44 Ω.保温状态时电路的总电阻,由P=U 2R 可得,R串总=U2P保温=(220V)2220W=220 Ω;根据串联电路电阻特点知,R1=R串总-R2=220 Ω-44 Ω=176 Ω.2 L水的质量m水=ρ水V水=1.0×103kg/m3×2×10-3 m3=2 kg.将2 L的水从12 ℃加热至沸腾,水吸收的热量Q吸=c水m水(t-t0)=4.2×103J/(kg·℃)×2 kg×(100 ℃-12 ℃)=7.392×105 J;电热水器的热效率为80%,则电热水器产生的电热为W=Q吸η=7.392×105J80%=9.24×105J.加热状态时,产生这些电热需要的时间t=WP加热=9.24×105J1100W=840 s.三、作图题8.【答案】如图所示.四、实验探究题9.【答案】(每空3分)(1)通过玻璃管内液面上升的高度来反映电热丝产生热量的多少(合理即可) (2)保持前后两次电阻的大小相同(3)相同时间内电水壶中的发热体比连接电水壶的导线放热多(合理即可)10.【答案】 (每空2分)(1)如图所示.(2)1.05 (3)增大10 (4)①5.5 V(或U-U额) ③U额U0R0偏小【解析】(1)电流表应串联在电路中,由于小灯泡正常发光时的电流小于1.2W2.5V=0.48 A,所以电流表应选择0~0.6 A的量程;小灯泡应与定值电阻串联,故应将小灯泡的左接线柱与定值电阻的左接线柱相连.(2)由题图丙知,电流表的示数为0.42 A,小灯泡的额定功率为P=UI=2.5 V×0.42 A=1.05 W.(3)由P=UI和表中数据可得出结论:小灯泡工作时,电功率随电压的增大而增大.当小灯泡两端的电压为3.0 V时,滑动变阻器和定值电阻的总阻值为R'=U′I′=8V−3.0V0.44A≈11.4 Ω,因为R'<20 Ω,所以选用的定值电阻应为10 Ω的.(4)①闭合开关S,将开关S1拨至“1”时,小灯泡、R0与滑动变阻器串联,电压表测R0和滑动变阻器两端的总电压,调节滑动变阻器直至电压表示数为5.5 V 时,小灯泡两端的电压为8 V-5.5 V=2.5 V=U 额,此时小灯泡正常发光;②滑片不动,再将开关S 1拨至“2”,读出电压表示数为U 0,此时电路中的电流 I 0=I 额=U 0R 0;③小灯泡的额定功率P 额=U 额I 额=U 额×U 0R 0=U 额U 0R 0.若在步骤②中不小心将滑片向右移动了少许,则电路中的总电阻变大,电流变小,R 0两端电压变小,使测得的U 0偏小,则测得的额定功率偏小.五、计算题11.解:(1)臭氧发生器工作10 min 消耗的电能W 臭=P 臭t =150 W×10×60 s=9×104 J.(2)加热管R 的功率P 加=P 总-P 臭=1 250 W-150 W=1 100 W,通过加热管的电流I 加=P 加U =1 100 W 220 V =5 A, 加热管的阻值R =U I 加=220 V 5 A=44 Ω. (3)不锈钢餐具吸收的热量Q 吸=c 钢m (t 2-t 1)=0.46×103 J/(kg·℃)×100 kg×(70 ℃-15 ℃)=2.53×106 J, W 总=1.5 kW·h=5.4×106 J,η=Q 吸W 总×100%=2.53×106J 5.4×106J ×100%≈46.85%.。

苏科版九年级物理下册第十五章《电功和电热》测试卷（含答案）时间:60分钟满分:100分一、选择题(每小题3分,共30分,每小题只有一个选项符合题意)1.智能手机在生活中应用越来越频繁,当手机“电量”所剩无几时,我们可以采用“省电模式”来延长使用时间,这是通过哪种方式实现的( )A.减小电功率B.增加电池电压C.降低散热能力D.给电池充电2.图所示的用电器中,利用电流热效应工作的是( )A.平板电脑B.电热水壶C.路由器D.电视机3.下列关于电功和电功率的说法正确的是( )A.电流对电动机做了多少功,就有多少电能转化为机械能B.电功率是表示电流做功快慢的物理量C.电能表是用来测量电功率的仪器D.电功率越大,电流做的功也越多4.下列关于生活用电常识的认识中,符合要求的是( )A. 使用测电笔时,手指不能碰到笔尾的金属体B.用三脚插头的用电器也可接入两孔插座中使用C.家庭电路中开关接在火线或零线上都可以D.输电线进户应先接电能表5.白炽灯泡内的钨丝正常工作时的温度在 2 000 ℃左右(钨的熔点是3410 ℃),长期使用后,钨丝因为发生升华现象而变细,导致白炽灯的使用寿命缩短.下列说法中正确的是( )A.钨丝的电阻变大,实际功率变大B.钨丝的电阻变大,实际功率变小C.钨丝的电阻变小,实际功率变小D.钨丝的电阻变小,实际功率变大6.如图所示,灯泡L1、L2上分别标有“6 V 3 W”“6 V 6 W”字样,电源电压不变,开关S闭合.①只闭合S1,灯泡L1、L发光;②只闭合S2,灯泡L2、L发光.灯泡L在②中与在①中相比(设灯丝电阻不变)( )A.电功率较大,亮度较亮B.电功率较小,亮度较暗C.电功率相同,亮度相同D.电功率较大,亮度较暗7.如图所示,将三个相同的空烧瓶分别用完全相同的气球密封,用三段阻值不同的电阻丝(R1<R2<R3)分别给三个烧瓶中的空气加热,通电一段时间后,下列说法正确的是( )A.体积变化最大的气球是aB.体积变化最大的气球是bC.体积变化最大的气球是cD.三个气球的体积变化相同8.如图是小轩家的部分电路.下列说法正确的是( )A.若熔断器熔丝熔断了,可以用铜丝代替B.若导线cd间断路,仍然可以安全使用三孔插座C.若闭合开关S,灯泡L不发光.用试电笔检测e点,氖管不发光,则说明灯丝一定断了D.若ab间断路,灯泡L仍能正常工作9.如图所示,电源电压为4.5 V,电流表的量程为“0~0.6 A”,滑动变阻器的规格为“10 Ω 1 A”,小灯泡L标有“2.5 V 1.25 W”(不考虑温度对灯丝电阻的影响),在保证各元件安全的情况下,移动滑动变阻器的滑片,下列说法正确的是( )A.小灯泡的额定电流是0.6 AB.电流表示数的变化范围是0.3~0.5 AC.电压表示数的变化范围是0~3 VD.电路的最大电功率是1.25 W10.如图是科技小组为养鸡场设计的调控光照和室温设备的电路图.此设备的作用是夜晚对鸡舍内加温,同时增加光照量,白天只进行适当保温,不进行灯光照射,从而增加鸡的产蛋量.电路图中R1、R2是电热丝,L为照明灯泡(L的电阻不随温度变化),2R1=R2=R L.S1、S2同时断开或闭合,以实现白天和夜晚的用电要求.开关S闭合时,下列说法错误．．的是( )A.S1、S2同时断开时,设备运行处于白天用电状态B.S1、S2同时闭合时,设备运行处于夜晚用电状态C.S1、S2同时断开时,在相同时间内R1和R2产生的热量之比为2∶1D.S1、S2同时闭合时,若电流表示数为6 A,则R1的实际功率为880 W二、填空题(每空2分,共36分)11.在家庭电路中,触电事故通常是由人直接或间接与(选填“火线”或“零线”)接触造成的.如图所示的几种情况中可能会发生触电事故的是.12.小明的手机电池铭牌上的部分参数如表所示.表中有一个错误的物理量,是,原因是;经检测该手机正常通话时的电功率约为1 W,则该手机充满电后能连续通话的最大时长是h.型号BL-5F额定功率 3.5 W·h电池容量 3 000 mA·h额定电压 3.7 V13.如图甲所示是某款可充电电池,在图乙所示的铝箔条上的A、B、C三处剪出宽度相同的缺口.将铝箔条的两端连到电池的两极上,由于铝箔的电阻很小,会造成电池,铝箔条上会产生大量的热,缺口(选填“A”“B”或“C”)处的发热功率最大,最容易烧断.甲乙14.如图所示是某同学家中的电能表,现用它测量一只灯泡的实际功率.他关掉其他用电器只让该灯泡工作,电能表转盘转过6 r用时10 min,这段时间灯泡消耗的电能是kW·h,灯泡的实际功率是W.15.如图是一款分拣快递的智能机器人“小黄人”,它能自动识别二维码、自己定位和认路,将快递运输到对应的出口.某款“小黄人”铭牌上标有电池容量“2 000 mA·h”,工作电压15 V,该机器人的电池充满电时储存的电能是J.若充电一次可供“小黄人”正常工作10 h,则该“小黄人”正常工作时的电功率为W.16.图甲是某同学自制的电子秤的原理图,电源电压一定,R0是定值电阻,压力表是电压表改装成的,R是压敏电阻,其阻值随所受压力F的大小变化的关系如图乙所示.闭合开关,当踏板上的压力增大时,通过R的电流;当踏板上的压力减小时,电路的总功率.(均选填“增大”“减小”或“不变”)17.如图所示为便携式小风扇,其中有一个直流电动机,该直流电动机的额定电压为3 V,线圈内阻为1 Ω,正常工作时电流为0.2 A,则其额定功率为W.该电动机正常工作5 min,消耗的电能为J,线圈产生的热量为J.18.小明设计的能控制自动水龙头的电路如图甲所示,可变电源接在EF两端,可变电源提供的电压随时间周期性变化的关系如图乙所示.R为5 Ω的定值电阻,A.当R的电功率满足P R≥为一种特殊的电子元件,其两端的电压恒为电源电压的135 W时,自动水龙头启动出水.当t=9 s时电阻R的电功率为W;该电路持续工作3 min,出水时间共为s.三、作图题(共4分)控制,压缩机M 19.如图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1○由开关S2控制.根据题意,将图连接完整,并符合安全用电原则.四、实验探究题(共14分)20.(5分)为了比较不同物质的吸热能力,物理兴趣小组在实验室利用老师提供的器材连接好如图所示的电路,A瓶中装的是水,B瓶中装的是煤油,两瓶中用的是电阻均为5 Ω的电热丝.(1)为了确保实验的准确性,水和煤油的质量和初温必须相等.闭合开关后,经过一段时间发现瓶中的温度计的示数升高得多.(2)接着,兴趣小组探究“通电导体产生热量的多少和电阻的关系”,他们又准备了如下的物品:足量的水和煤油、天平、10 Ω的电热丝两根、电流表和电压表各一只、秒表等.要完成实验,他们应该在原来的装置上进行的调整是:①将A瓶中的水换成与B瓶中等质量的煤油;②.(3)最后,小明和小红又利用此装置探究了“通电导体产生热量的多少和电流的关系”,并根据记录数据大致画出了产生的热量和电流的平方的关系图像,其中正确的是.(填序号)A B C D21.(9分)在做测量小灯泡额定功率的实验时,所用小灯泡的额定电压为2.5 V,额定功率不超过1.5 W.(1)小明和小红先用“伏安法”测小灯泡的额定功率,他们连好的部分电路如图甲所示,请你用笔画线代替导线,将图中的实物电路连接完整.甲(2)小明在实验中连接好电路,闭合开关后,移动滑动变阻器的滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是.(3)排除故障后,小明同学闭合开关,移动滑动变阻器的滑片P到某一点时发现电压表、电流表指针偏转情况如图乙所示,此时通过小灯泡的实际电流是A,此时小灯泡的亮度(选填“正常”“较亮”或“较暗”),要想测出小灯泡的额定功率,需要把滑片P向(选填“A”或“B”)端移动.乙丙(4)小明和小红尝试用其他方法测该小灯泡的额定功率.他们设计的电路如图丙所示,请你把他们的实验步骤补充完整,并根据他们的实验数据计算出小灯泡额定功率的大小(电源电压保持不变).a.选择电压表的合适量程,闭合开关S和S2,滑片移到最左端,读出电压表示数为4.5 V.b.选择电压表的合适量程,闭合开关S和S1,移动滑片直到电压表示数为小灯泡的额定电压2.5 V.c.保持滑片位置不变,闭合开关,读出此时电压表示数为2.7 V.则小灯泡的额定功率是W.五、综合应用题(共16分)22.(8分)图甲为一款利用高温水蒸气熨烫衣服的挂烫机,它的额定电压为220 V,其内部电路如图乙所示,它有大小两个加热挡位,只闭合开关S1时为小功率挡,同时闭合S1、S2时为大功率挡,电热丝的阻值R1=R2=88 Ω.当挂烫机正常工作时,求:甲乙(1)使用小功率挡时,挂烫机的工作电流;(2)大功率挡的额定功率;(3)若加热效率为90%,使用大功率挡将水箱中0.2 kg的水从10 ℃加热到100 ℃所需的时间.[c水=4.2×103 J/(kg·℃),结果保留整数]23.(8分)小明将废旧电热器上规格为“220 V 968 W”的完好电热丝R0拆下,用于制作电烘箱,设计电路如图甲所示.经过多次试验,当选用的电阻R1的阻值为5 Ω时,刚好满足箱体内烘干功率的要求.(不考虑温度对电阻的影响)甲乙(1)电热丝R0的阻值是多少?(2)图甲中整个电路工作时的电流是多少?整个电路工作1 h产生的热量是多少?(3)图甲电路工作时存在着电能没有被充分利用的不足.在保证箱体内烘干功率及R0不变的情况下,请你针对电路中的不足进行改进,在图乙中将改进后的电路图补充完整,并在图中标出相关电阻的阻值.(此问不要求写出计算过程)参考答案1.A2.B3.B4.D5.B6.A7.C8.D9.B 10.C11.火线甲、丙12.额定功率W·h是电功(或电能)的单位,而额定功率的单位是W(合理即可) 11.113.短路A14.0.002 1215.1.08×105 316.增大减小17.0.6 180 1218.20 9019.如图所示.20.(除标注外,每空2分)(1)B(1分)(2)将A瓶内5Ω的电热丝换成10Ω的(3)A21.(除标注外,每空1分)(1)如图所示.(2分)(2)小灯泡断路(3)0.42 较暗B(4)S和S21.25(2分)22. (1)使用小功率挡时,挂烫机的工作电流I=UR1=220V88Ω=2.5 A (2分)(2)根据电路图可知,同时闭合S 1、S 2时,R 1、R 2并联,根据P=UI ,I=UR 可得,R 1的电功率P 1=U 2R 1=(220V)288Ω=550 WR 2的电功率P 2=U 2R 2=(220V)288Ω=550 W大功率挡的额定功率P=P 1+P 2=1 100 W (3分)(3)水吸收的热量Q 吸=c 水m Δt =4.2×103 J/(kg ·℃)×0.2 kg ×(100 ℃-10 ℃)=7.56×104 J由η=Q 吸W ×100%可得,W=Q 吸η=7.56×104J90%=8.4×104 J由P=W t 可得,t=W P =8.4×104J1100W ≈76 s(3分)23.(1)由P=UI 和I=UR 得,电阻丝的阻值R 0=U 额2P 额=(220V)2968W=50 Ω (2分) (2)整个电路工作时的电流I=UR =U R0+R 1=220V50Ω+5Ω=4 A (2分)整个电路工作1 h 产生的热量Q=I 2Rt=I 2(R 0+R 1)t =(4 A)2×(50 Ω+5 Ω)×1×3 600 s=3.168×106 J (2分) (3)如图所示.(2分)(1)由P=UI 得,电阻丝的额定电流I 额=P 额U 额=968W220V =4.4 A由I=UR 得,电阻丝的阻值R 0=U 额I 额=220V 4.4A=50 Ω(2分) (2)整个电路工作时的电流I=U R =U R 0+R 1=220V50Ω+5Ω=4 A(2分)整个电路产生的热量Q=W=UIt =220 V ×4 A ×1×3 600 s=3.168×106J(2分)(3)如图所示.(2分)。

苏教版九年级物理下册第十五章电功和电热章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。

当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

下列判断正确的是（）A．电源两端电压为10V B．电流最大时电路消耗电功率为6WC．定值电阻R2的电阻值为20ΩD．变阻器R1接入电路的最大阻值为200Ω2、灯1L上标有“220V 40W”，灯2L上标有“220V 100W”。

先将1L和2L串联接到220V的电路中，通过两灯的电流分别为1I和2I，两灯的功率分别为1P和2P；若将1L和2L并联接到同一电路中，通过两灯的电流分别为3I和4I，两灯的功率分别为3P和4P。

若不计灯丝电阻的变化，下列判断正确的是（）A ．1212I I P P =<；B ．2424I I P P <<；C ．1313I I P P <=；D ．3434I I P P >>；3、如图所示的四个电路，电源电压相同，R 1 ＜R 2，电路消耗的总功率由大到小的顺序是（ ）A ．甲乙丙丁B ．丁丙乙甲C ．乙丁丙甲D ．甲丙丁乙4、图甲所示电路中，电源电压恒定，0R 为定值电阻，R 为热敏电阻。

开关S 闭合，当R 的温度发生改变时，R 两端电压R U 随温度t 变化的关系图象如图乙所示，0R 功率为0P ，R 的功率为R P ，电路总功率为P 总。

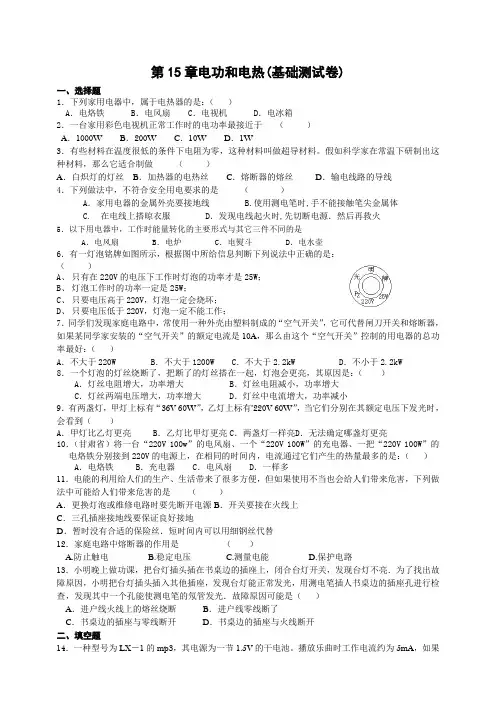

第15章电功和电热(基础测试卷)一、选择题1．下列家用电器中，属于电热器的是：（）A．电烙铁 B．电风扇 C．电视机 D．电冰箱2．一台家用彩色电视机正常工作时的电功率最接近于（）A．1000W B．200W C．10W D．1W3．有些材料在温度很低的条件下电阻为零，这种材料叫做超导材料。

假如科学家在常温下研制出这种材料，那么它适合制做（）A．白炽灯的灯丝B．加热器的电热丝C．熔断器的熔丝D．输电线路的导线4．下列做法中，不符合安全用电要求的是（）A．家用电器的金属外壳要接地线 B.使用测电笔时,手不能接触笔尖金属体C. 在电线上搭晾衣服 D．发现电线起火时,先切断电源．然后再救火5．以下用电器中，工作时能量转化的主要形式与其它三件不同的是A．电风扇 B．电炉 C．电熨斗 D．电水壶6．有一灯泡铭牌如图所示，根据图中所给信息判断下列说法中正确的是：（）A、只有在220V的电压下工作时灯泡的功率才是25W；B、灯泡工作时的功率一定是25W；C、只要电压高于220V，灯泡一定会烧坏；D、只要电压低于220V，灯泡一定不能工作；7．同学们发现家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可代替闸刀开关和熔断器，如果某同学家安装的“空气开关”的额定电流是10A，那么由这个“空气开关”控制的用电器的总功率最好：（）A．不大于220W B．不大于1200W C．不大于2.2kW D．不小于2.2kW8．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（）A．灯丝电阻增大，功率增大B．灯丝电阻减小，功率增大C．灯丝两端电压增大，功率增大D．灯丝中电流增大，功率减小9．有两盏灯，甲灯上标有“36V 60W”，乙灯上标有"220V 60W”，当它们分别在其额定电压下发光时，会看到（）A．甲灯比乙灯更亮 B．乙灯比甲灯更亮C．两盏灯一样亮D．无法确定哪盏灯更亮10．（甘肃省）将一台“220V 100w”的电风扇、一个“220V 100W”的充电器、一把“220V 100W”的电烙铁分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是：（）A．电烙铁 B．充电器 C．电风扇 D．一样多11．电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会给人们带来危害，下列做法中可能给人们带来危害的是（）A．更换灯泡或维修电路时要先断开电源B．开关要接在火线上C．三孔插座接地线要保证良好接地D．暂时没有合适的保险丝．短时间内可以用细钢丝代替12．家庭电路中熔断器的作用是（）A.防止触电B.稳定电压C.测量电能D.保护电路13．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插人书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开二、填空题14．一种型号为LX－1的mp3，其电源为一节1.5V的干电池。

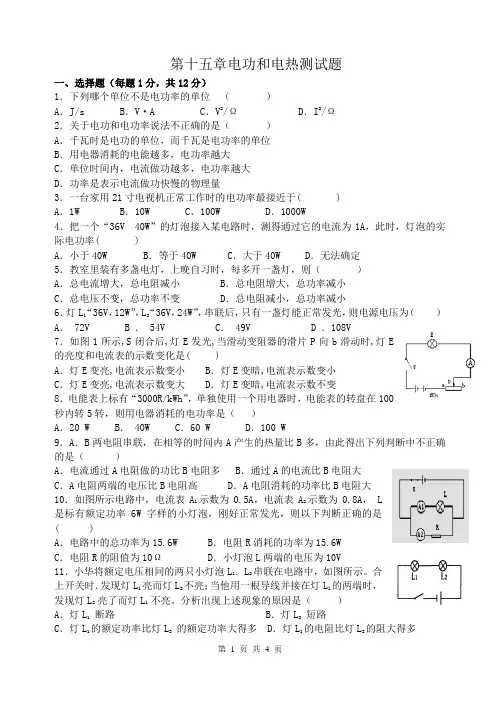

第十五章电功和电热测试题一、选择题（每题1分，共12分）1．下列哪个单位不是电功率的单位（）A．J/s B．V·A C．V2/Ω D．I2/Ω2．关于电功和电功率说法不正确的是（）A．千瓦时是电功的单位，而千瓦是电功率的单位B．用电器消耗的电能越多，电功率越大C．单位时间内，电流做功越多，电功率越大D．功率是表示电流做功快慢的物理量3．一台家用21寸电视机正常工作时的电功率最接近于( )A．1W B．10W C．100W D．1000W4．把一个“36V 40W”的灯泡接入某电路时，测得通过它的电流为1A，此时，灯泡的实际电功率( )A．小于40W B．等于40W C．大于40W D．无法确定5．教室里装有多盏电灯，上晚自习时，每多开一盏灯，则（）A．总电流增大，总电阻减小B．总电阻增大，总功率减小C．总电压不变，总功率不变D．总电阻减小，总功率减小6．灯L1“36V，12W”，L2“36V，24W”，串联后，只有一盏灯能正常发光，则电源电压为（）A． 72V B ． 54V C． 49V D ．108V7．如图1所示,S闭合后,灯E发光,当滑动变阻器的滑片P向b滑动时,灯E的亮度和电流表的示数变化是( )A．灯E变亮,电流表示数变小 B．灯E变暗,电流表示数变小C．灯E变亮,电流表示数变大 D．灯E变暗,电流表示数不变8．电能表上标有“3000R/kWh”，单独使用一个用电器时，电能表的转盘在100秒内转5转，则用电器消耗的电功率是（）A．20 W B． 40W C．60 W D．100 W9．A．B两电阻串联，在相等的时间内A产生的热量比B多，由此得出下列判断中不正确的是（）A．电流通过A电阻做的功比B电阻多 B．通过A的电流比B电阻大C．A电阻两端的电压比B电阻高D．A电阻消耗的功率比B电阻大10．如图所示电路中，电流表A1示数为0.5A，电流表A2示数为0.8A， L是标有额定功率6W字样的小灯泡，刚好正常发光，则以下判断正确的是( )A．电路中的总功率为15.6W B．电阻R消耗的功率为15.6WC．电阻R的阻值为10Ω D．小灯泡L两端的电压为10V11．小华将额定电压相同的两只小灯泡L1．L2串联在电路中，如图所示。

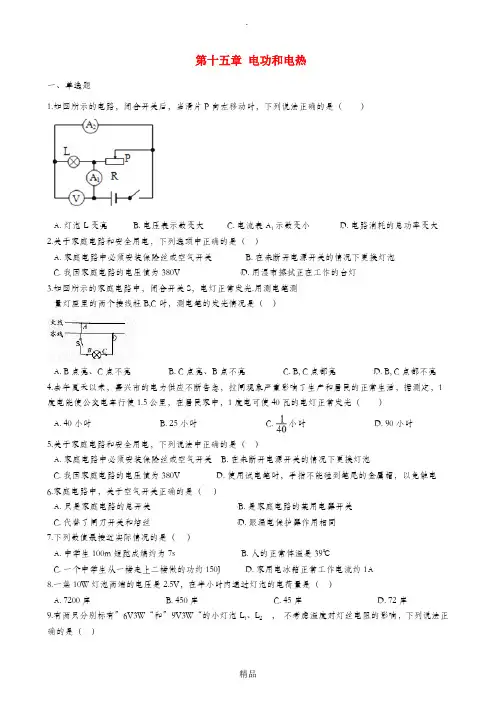

第十五章电功和电热一、单选题1.如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表示数变大C. 电流表A1示数变小D. 电路消耗的总功率变大2.关于家庭电路和安全用电，下列选项中正确的是（）A. 家庭电路中必须安装保险丝或空气开关B. 在未断开电源开关的情况下更换灯泡C. 我国家庭电路的电压值为380VD. 用湿布擦拭正在工作的台灯3.如图所示的家庭电路中，闭合开关S，电灯正常发光.用测电笔测量灯座里的两个接线柱B,C时，测电笔的发光情况是（）A. B点亮、C点不亮B. C点亮、B点不亮C. B, C点都亮D. B, C点都不亮4.去年夏天以来，嘉兴市的电力供应不断告急，拉闸现象严重影响了生产和居民的正常生活，据测定，1度电能使公交电车行使1.5公里，在居民家中，1度电可使40瓦的电灯正常发光（）A. 40小时B. 25小时C. 小时D. 90小时5.关于家庭电路和安全用电，下列说法中正确的是（）A. 家庭电路中必须安装保险丝或空气开关B. 在未断开电源开关的情况下更换灯泡C. 我国家庭电路的电压值为380VD. 使用试电笔时，手指不能碰到笔尾的金属帽，以免触电6.家庭电路中，关于空气开关正确的是（）A. 只是家庭电路的总开关B. 是家庭电路的某用电器开关C. 代替了闸刀开关和熔丝D. 跟漏电保护器作用相同7.下列数值最接近实际情况的是（）A. 中学生100m短跑成绩约为7sB. 人的正常体温是39℃C. 一个中学生从一楼走上二楼做的功约150JD. 家用电冰箱正常工作电流约1A8.一盏10W灯泡两端的电压是2.5V，在半小时内通过灯泡的电荷量是（）A. 7200库B. 450库C. 45库D. 72库9.有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光10.标有“220V100W”的甲灯和“220V40W”字样的乙灯（不考虑温度对灯丝电阻的影响），它们的电阻（）A. 甲灯大B. 乙灯大C. 一样大D. 无法判断11.假设导体没有电阻，当用电器通电时，下列说法正确的是（）A. 白炽灯仍然能发光B. 电动机仍然能转动C. 电饭锅仍然能煮饭D. 电熨斗仍然能熨衣服12.如图所示的做法中，符合安全用电原则的是（）A. 在电线上晒湿衣服B. 使用绝缘皮破损的插头C. 同时使用大功率的用电器D. 不靠近高压电13.标有“2400Ω40W”和“2400Ω20W”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为（）A. 1：2B. 2：1C. 1：1D. 1：414.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值.比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A. U甲=U乙，Q甲=Q乙B. U甲＜U乙，Q甲＞Q乙C. U甲＜U乙，Q甲＜Q乙D. U甲＞U乙，Q甲＜Q乙15.电给我们生活带来了极大的便利，但不正确的用电方式也会带来很大的危害，甚至危及生命，下列图示的做法中，符合用电安全原则的是（）A. 用手指触碰插座的插孔B. 用湿抹布擦发光的灯泡C. 将冰箱的金属外壳接地D. 同时使用多个大功率电器二、填空题16.小明和小丽利用如图所示的装置探究“导体产生的热量与电阻大小的关系” 。

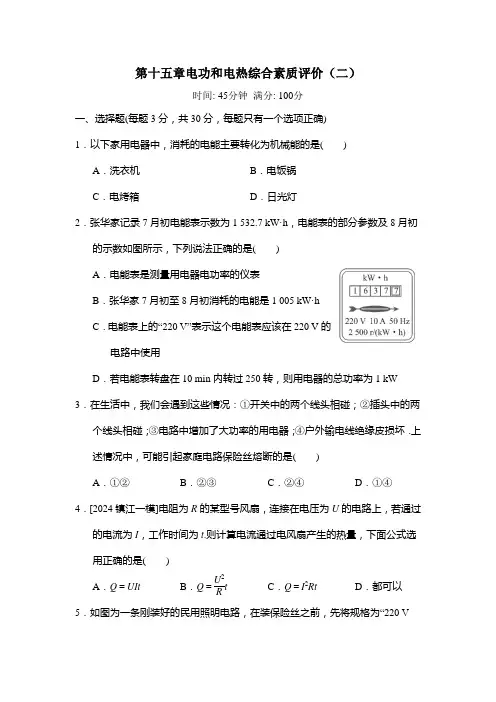

第十五章电功和电热综合素质评价（二）时间: 45分钟满分: 100分一、选择题(每题3分，共30分，每题只有一个选项正确)1．以下家用电器中，消耗的电能主要转化为机械能的是()A．洗衣机B．电饭锅C．电烤箱D．日光灯2．张华家记录7月初电能表示数为1 532.7 kW·h，电能表的部分参数及8月初的示数如图所示，下列说法正确的是()A．电能表是测量用电器电功率的仪表B．张华家7月初至8月初消耗的电能是1 005 kW·hC．电能表上的“220 V”表示这个电能表应该在220 V的电路中使用D．若电能表转盘在10 min内转过250转，则用电器的总功率为1 kW 3．在生活中，我们会遇到这些情况：①开关中的两个线头相碰；②插头中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘皮损坏．上述情况中，可能引起家庭电路保险丝熔断的是()A．①②B．②③C．②④D．①④4．[2024镇江一模]电阻为R的某型号风扇，连接在电压为U的电路上，若通过的电流为I，工作时间为t.则计算电流通过电风扇产生的热量，下面公式选用正确的是()A．Q＝UIt B．Q＝U2R t C．Q＝I2Rt D．都可以5．如图为一条刚装好的民用照明电路，在装保险丝之前，先将规格为“220 V40 W”的白炽灯L0接在火线要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0不亮；当只闭合S3时，L0正常发光．下列判断正确的是()A．L1所在支路短路B．L3所在支路正常C．L2所在支路短路D．L3所在支路短路6．如图所示，电源电压为6 V保持不变，甲、乙两个小灯泡分别标有“6 V 3 W”和“6 V 6 W”字样(假设灯丝电阻不变)．当开关S闭合后，两灯均能发光，下列判断正确的是()A．若①③为电压表、②为电流表，电压表①的示数比③大B．若①③为电压表、②为电流表，甲灯的实际功率比乙灯小C．若①③为电流表、②为电压表，电流表①的示数比③小D．若①③为电流表、②为电压表，甲灯的实际功率比乙灯大7．如图所示电路，下列有关说法正确的是()A．两灯泡的电压相同，但与吹风机的电压不同B．由于用电器消耗电能，所以流回的电流将小于3 AC．两只相同灯泡的亮度相同D．由于通过吹风机的电流大，所以它产生的热量一定多8．如图甲所示是一种自动测定油箱内油量的装置，油量表量程为0～0.6 A，R2是阻值均匀的滑动变阻器，其最大阻值为20 Ω，R1是定值电阻，电源电压恒定为12 V．油箱内油面最高时，R2滑片在最下端b，油量表恰好满偏；油箱内没有油时，R2滑片在最上端a，油量表示数最小，已知电路中总电阻的与油箱中油的体积V的变化关系图线如图乙所示．下列说法不正确倒数1R总的是()A．定值电阻R1的阻值为20 ΩB．电路中的最小电功率为3.6 WC．若在R1两端并联电压表，用电压表作为油量表也可正向反映油量变化D．图中油量表的刻度是不均匀的9．某同学家中有一个标有“220 V 1 100 W”的即热式水龙头，其电阻为R0，他发现冬天水温较低，春秋两季水温较高，于是他改装了电路，增加了两个相同的发热电阻R、两个指示灯(指示灯电阻不计)和单刀双掷开关S2.其中，开关S2可以同时与a、b相连，或只与c相连，使其有高温和低温两挡，如图所示．正常工作时高温挡和低温挡工作的总电流之比为4∶1，下列说法正确3的是()A．改装前，正常加热1分钟产生的热量是6.6×103 JB．改装后，高温挡工作时绿灯亮C．R的阻值为44 ΩD．改装后，低温挡的电功率为275 W10．在如图所示的电路中，电源电压保持不变，小灯泡额定电压为8 V，不考虑灯丝电阻随温度的变化．闭合S1，断开S2，当滑动变阻器的滑片在a、b端之间移动的过程中，电压表示数变化范围是0～8 V，电流表示数变化范围是0.8～2.4 A；闭合S2，断开S1，当滑动变阻器的滑片在中点时小灯泡正常发光．下列说法正确的是()A．电源电压为8 VB．闭合S1，断开S2，R2消耗电功率的最小值为6.4 WC．闭合S2，断开S1，R1两端电压变化范围为4～6 VD．闭合S2，断开S1，整个电路消耗的电功率范围为6.4～9.6 W二、填空题(每空2分，共22分)11．小明和小红一起去商场选购电热水壶，商场售卖的甲、乙两款电热水壶的额定电压均为220 V，额定功率分别为800 W和1 500 W．小明从安全用电的角度考虑，他应选购的电热水壶是________(填“甲”或“乙”)；小红认为应选购另一款电热水壶，她作出该选择的理由是_______________________________________________________________．12．在如图所示的电路中，电源电压不变，电阻R1＝5 Ω，R2＝10 Ω，R＝5 Ω.当开关S接1时，电流表的示数为0.6 A，此时R1两端的电压是________V；当开关S接2时，电流表的示数为________A，电阻R消耗的电功率是________W.13．夜晚在户外开展施工活动时，可利用无人机悬停在空中进行照明，如图所示．无人机先让LED灯发光，再启动电动机升空，则LED灯和电动机在电路中是________(填“串”或“并”)联的；LED灯主要由____________(填“半导体”“导体”或“超导体”)材料构成；已知无人机电池的额定电压为15 V，电池容量为7 500 mA·h，则该无人机的电池充满电后储存的电能为________J. 14．如图甲，R0为定值电阻，灯L标有“3 V 1.5 W”字样，电源电压U保持不变．闭合开关S，滑动变阻器R的滑片从某一位置移到某一端的过程中，其接入电路的阻值改变了ΔR，电路消耗的总功率改变了ΔP，同时三个电表示数均发生变化．图乙中有OA、AB和BC三段图像，其中有两段反映了上述滑动变阻器滑片移动过程中电压表V1、V2示数与电流表A示数的对应关系．5(1)滑动变阻器R接入电路的阻值改变量ΔR大小为________Ω.(2)电源电压U等于________V.(3)电路消耗的总功率改变量ΔP大小为________W.三、作图题(6分)15．如图是居民楼道照明电路，光控开关S1白天断开，声控开关S2无人时断开，只有夜间有人时，光控开关和声控开关才都闭合，电灯发光．请用笔画线代替导线补全电路图，注意符合安全用电原则．四、实验探究题(18分)16．在“测量小灯泡电功率”的实验中，电源电压恒为3 V，小灯泡L的额定电压为2.5 V，滑动变阻器的规格为“20 Ω 1 A”．(1)电学兴趣小组的同学连接好如图甲所示的电路后，闭合开关之前，滑动变阻器的滑片应置于________(填“M”或“N”)端．(2)闭合开关后，发现小灯泡不亮，电流表示数为0，电压表示数为3 V，你认为产生该现象的原因是______________发生了断路．(3)排除故障后小明移动滑动变阻器的滑片过程中，测量出了4组实验数据，描点并绘制出了通过滑动变阻器的电流I随其两端电压U变化的图像，如图乙所示，小灯泡的额定功率为________W.(4)同组的小英通过计算发现曲线上所标出的五个点中，E点并不是实验直接测得的数据，她的理由是______________________________________________．(5)若将滑动变阻器替换成与L相同的小灯泡，则电路消耗的总功率为________W.(6)另一小组的同学设计了如图丙所示的电路，来测量另一只灯泡L0的额定功率(已知灯泡的额定电压为U额)，R0阻值已知．①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为________(用字母表示)，此时灯泡正常发光．②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的示数为I.③灯泡额定功率的表达式P额＝____________(用字母U额、I、R0表示)．在步骤②中，若无意中将滑动变阻器的滑片P向右移了少许，则他测得的电功率将偏________．五、计算题(24分，写出必要的文字说明及解题过程)17．随着生活质量的提升，各类空气炸锅、电烤箱、烧烤炉走进了千家万户，小明家新买了一个三挡位的电烤箱，小明研究电烤箱加热板部分，画出了其简化电路如图甲所示，R1、R2是定值电阻，可通过旋转开关实现高、中、低挡位切换．电烤箱的相关参数如表格所示，则：7高温挡功率中温挡功率800 W低温挡功率440 W(1)电烤箱在低温挡正常工作时的电流是多少？(2)电烤箱中R2的阻值是多少欧姆？(3)若在用电高峰期，家庭电路的实际电压会降低，电烤箱在中温挡工作3 min能使图乙中的电能表(不受电压影响)表盘转动105转，则此段时间中温挡实际电功率是多少？(4)电烤箱在中温挡正常工作2 min，它能将质量为1 kg，初温为20 ℃的蛋糕液加热到多少摄氏度？[不计热量损失，蛋糕液的比热容取2.2×103 J/(kg·℃)]9 答案一、选择题6．C 点拨：由题意可知，R 甲＝U 甲2P 甲＝(6 V)23 W ＝12 Ω，R 乙＝U 乙2P 乙＝(6 V)26 W ＝6 Ω.若①③为电压表，②为电流表，两灯串联，①测乙灯两端电压，③测甲灯两端电压，由U ＝IR 可知，乙灯两端的电压比甲灯小，乙灯的实际功率比甲灯小，故A 、B 错误；若①③为电流表，②为电压表，两灯泡并联，两灯电压相等，R 甲＞R 乙，通过甲灯的电流比乙灯小，根据P ＝U 2R 可知，甲灯的实际功率比乙灯小，故C 正确，D 错误．8．D 点拨：当油箱内油面高度最高时，R 2滑片在最下端，油量表指针满偏，说明电路中的电流为0.6 A ，此时电路中只有R 1工作，所以R 1的阻值R 1＝U I 最大＝12 V 0.6 A ＝20 Ω，故A 正确；R 2的滑片在最上端时，滑动变阻器的阻值全部接入电路，电阻R 1与滑动变阻器串联，总电阻R ＝R 1＋R 2＝20 Ω＋20 Ω＝40 Ω，由I ＝U R 可得，电路中的最小电流I 小＝U R ＝12 V 40 Ω＝0.3 A ，则最小电功率P 小＝UI 小＝12 V ×0.3 A ＝3.6 W ，故B 正确；若在R 1两端并联电压表，当油量增多时，滑片向b 端移动，R 2接入电路阻值变小，根据串联分压规律，R 1两端电压变大，即电压表的示数变大，用电压表作为油量表可正向反映油量变化，故C 正确；由图乙可知，1R 总与V 油成一次函数关系，则1R 总＝kV ＋b (其中k 、b 均为常数)，由欧姆定律可得，I ＝U R 总＝U (kV ＋b )，因为U 、k 、b均为常数，所以电路中电流与1R 总成一次函数关系，与油的体积也是一次函数关系，所以油量表的刻度是均匀的，故D 错误．故选D.9．C 点拨：改装前，Q ＝W ＝Pt ＝1 100 W ×1×60 s ＝6.6×104 J ，故A 错误；改装后，当开关S 1闭合、S 2接c 时，R 0、R 与绿灯串联，电路中的总功率最小，水龙头处于低温挡，绿灯亮；当开关S 1闭合、S 2接a 、b 时，R 与红灯串联后与R 0并联，根据并联电路的特点可知，此时电路中的总电阻最小，总功率最大，水龙头处于高温挡，红灯亮，故B 错误；R 0＝U 2P ＝(220 V)21 100 W ＝44 Ω，P 高温P 低温＝U 2R ＋U 2R 0U 2R ＋R 0＝41，解得：R ＝R 0＝44 Ω，故C 正确；R 、R 0的串联总电阻 R 总＝R ＋R 0＝44 Ω＋44 Ω＝88 Ω，改装后，低温挡的电功率P 低温＝U 2R 总＝(220 V)288 Ω＝550 W ，故D 错误．故选C. 10．C 点拨：当闭合开关S 1、断开开关S 2时，R 1和R 2串联，电源电压U ＝I 大R 2＝2.4 A ×R 2 ①，当滑片位于a 端时，滑动变阻器接入电路阻值最大，此时电路中的电流最小，电压表的示数最大，电源电压U ＝U 1＋I 小R 2＝ 8 V ＋0.8 A ×R 2 ②，由①②可得U ＝12 V 、R 2＝5 Ω，故A 错误；当闭合开关S 1、断开开关S 2时，R 1和R 2串联，R 1接入电路的电阻最大时，电路中电流最小I 小＝0.8 A ，则R 2功率最小值P 2小＝I 小2R 2＝(0.8 A)2×5 Ω＝3.2 W ，故B 错误；滑动变阻器的最大阻值R 1＝U 1I 小＝8 V 0.8 A ＝10 Ω，闭合开关S 2，断开开关S 1时，R 1和小灯泡串联，当滑动变阻器的滑片在中点时小灯泡正常发光，滑动变阻器两端的电压U 1′＝U －U L ＝12 V －8 V ＝4 V ，则电路中的最11 大电流I 大′＝U 1′R 1′＝ 4 V 10 Ω×12＝0.8 A ，此时整个电路消耗的电功率最大，则 P 大＝UI 大′＝12 V ×0.8 A ＝9.6 W ；R L ＝U LI 大′＝8 V 0.8 A ＝10 Ω，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡两端的电压最小，电路消耗的电功率最小，电路中的最小电流I 小′＝U R 1＋R L ＝12 V 10 Ω＋10 Ω＝0.6 A ，此时滑动变阻器两端的电压U 1″＝I 小′R 1＝0.6 A ×10 Ω＝6 V ，所以，R 1两端电压变化范围为4～6 V ，故C 正确；电路消耗的最小电功率P 小＝UI 小′＝ 12 V ×0.6 A ＝7.2 W ，所以，整个电路消耗的电功率范围为7.2～9.6 W ，故D 错误．故选C.二、填空题11．甲；乙电热水壶的电功率大，烧水快12．3；0.4；0.8 13．并；半导体；4.05×10514．(1)7.5 (2)13 (3)1.3 点拨：由图甲可知，闭合开关，灯泡、滑动变阻器、定值电阻串联接入电路，当滑动变阻器接入电路的阻值不为零时，由串联电路的电压特点可知电压表V 2的示数大于电压表V 1的示数；由P ＝UI 可得灯泡正常发光时的电流I L ＝0.5 A ，所以通过该电路的最大电流为0.5 A ，且灯泡的电阻是变化的，所以，综合以上分析可知，BC 为电压表V 1随电流表A 示数变化的图像，AB 为电压表V 2随电流表A 示数变化的图像，根据题意和图像可知，滑动变阻器R 的滑片从某一位置移到某一端的过程中，电流从0.4 A 增大为0.5 A ，说明滑动变阻器的滑片是向左移动的，滑动变阻器滑片移到最左端时，灯泡L 和定值电阻R 0串联，此时灯泡正常发光，两电压表都测灯泡两端的电压，即为3 V ，电源电压U ＝U L ＋U 0＝3 V ＋0.5 A ×R 0…①，滑动变阻器滑片在中间某一位置时，灯泡、滑动变阻器和定值电阻R 0串联，滑动变阻器接入电路的阻值R ＝U 2－U L ′I＝5 V －2 V 0.4 A ＝7.5 Ω，即ΔR ＝7.5 Ω－0 Ω＝7.5 Ω；电源电压U ＝U 2＋U 0′＝5 V ＋0.4 A ×R 0…②，联立①②可得R 0＝20 Ω，U ＝13 V ，电路消耗的总功率的变化量ΔP ＝UI L －UI ＝13 V ×0.5 A －13 V ×0.4 A ＝1.3 W.三、作图题15．解：如图所示．四、实验探究题16．(1)N (2)滑动变阻器 (3)0.625 (4)E 点滑动变阻器接入电路的阻值25 Ω大于滑动变阻器的最大阻值20 Ω(5)0.6 (6)①U 额R 0 ③U 额⎝⎛⎭⎪⎫I －U 额R 0；小 五、计算题17．解：(1)电烤箱低温挡功率P 低温＝440 W ，低温挡正常工作时的电流I 低＝P 低温U ＝440 W220 V ＝2 A.(2)由图甲可知，当旋转开关接1时，R 1、R 2串联，电路中电阻最大，总功率最小，电烤箱处于低温挡；当旋转开关接3时，R 1、R 2并联，根据并联电路13 的电阻特点可知，此时电路中的总电阻最小，总功率最大，电烤箱处于高温挡；当旋转开关接2时，只有R 1工作，电烤箱处于中温挡；由P ＝U 2R 可知，R 1的阻值R 1＝U 2P 中温＝(220 V)2800 W ＝60.5 Ω；R 1、R 2的串联总电阻R ＝U 2P 低温＝(220 V)2440 W ＝110 Ω，R 2的阻值R 2＝R －R 1＝110 Ω－60.5 Ω＝49.5 Ω.(3)电烤箱消耗的电能W ＝105 r 3 000 r/(kW ·h)＝0.035 kW ·h ＝1.26×105 J ，此段时间中温挡实际电功率P 实＝W t ＝1.26×105 J 3×60 s＝700 W. (4)电烤箱在中温挡工作2 min 消耗的电能W ′＝P 中温t ′＝800 W ×2×60 s ＝9.6×104 J ，不计热量损失，蛋糕液吸收的热量Q 吸＝W ′＝9.6×104 J ，由Q 吸＝cm (t －t 0)可知，蛋糕液的末温t 末＝Q 吸cm ＋t 0＝9.6×104 J 2.2×103 J/(kg ·℃)×1 kg＋20 ℃≈63.6 ℃.。

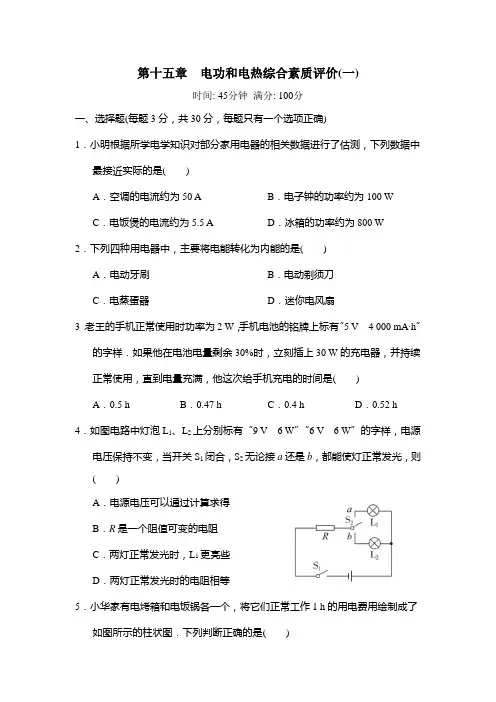

第十五章电功和电热综合素质评价(一)时间: 45分钟满分: 100分一、选择题(每题3分，共30分，每题只有一个选项正确)1．小明根据所学电学知识对部分家用电器的相关数据进行了估测，下列数据中最接近实际的是()A．空调的电流约为50 A B．电子钟的功率约为100 WC．电饭煲的电流约为5.5 A D．冰箱的功率约为800 W2．下列四种用电器中，主要将电能转化为内能的是()A．电动牙刷B．电动剃须刀C．电蒸蛋器D．迷你电风扇3．老王的手机正常使用时功率为2 W，手机电池的铭牌上标有“5 V 4 000 mA·h”的字样．如果他在电池电量剩余30%时，立刻插上30 W的充电器，并持续正常使用，直到电量充满，他这次给手机充电的时间是()A．0.5 h B．0.47 h C．0.4 h D．0.52 h 4．如图电路中灯泡L1、L2上分别标有“9 V 6 W”“6 V 6 W”的字样，电源电压保持不变，当开关S1闭合，S2无论接a还是b，都能使灯正常发光，则()A．电源电压可以通过计算求得B．R是一个阻值可变的电阻C．两灯正常发光时，L1更亮些D．两灯正常发光时的电阻相等5．小华家有电烤箱和电饭锅各一个，将它们正常工作1 h的用电费用绘制成了如图所示的柱状图．下列判断正确的是()A．电烤箱正常工作时的电压较高B．正常工作时它们做功一样快C．电烤箱正常工作时的电流大D．一个月内，电烤箱的用电费用一定多6．下列关于家庭电路及安全用电的说法正确的是()A．为防止烧坏保险丝，可将保险丝用铁丝替换B．使用测电笔时，手指可以碰到金属笔尖C．开关必须接在火线上，有金属外壳的用电器可以使用两孔插座供电D．家庭电路中电流过大，可能是超负荷运行造成的7．如图所示的是小明家的部分电路，下列有关说法正确的是()A．保险盒的接法错误，应该安装在零线上B．三孔插座正中间的插孔应该接三脚插头中最长的那只脚C．开关S断开时，a、b、c、d四处都不能使测电笔的氖管发光D．若保险盒中的保险丝熔断，一定是电路发生了短路8．许多汽车的后视镜配备了如图甲所示的加热装置，该装置有“低温”除雾和“高温”除霜功能，保持镜面清晰，确保驾驶安全．其内部电路如图乙所示，R1和R2为加热电阻．下列分析正确的是()A．除雾状态，电路中只有R1工作B．除霜状态，电路中只有R2工作C．除雾状态，电路的总电流最大D．除霜状态，电路的总功率最大9．图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示．该玩具的电源电压为4.5 V，闭合开关后，“0.5 V0.2 W”的指示灯正常发光，线圈电阻为0.5 Ω的电动机正常工作，则()A．指示灯的灯丝电阻为0.8 ΩB．电动机的发热功率为1.6 WC．电动机的额定功率为0.08 W D．电路的总功率为1.8 W 10．[2024苏州工业园区二模]如图甲所示，电源电压保持不变，小灯泡的额定电压为10 V，电压表量程为“0～15 V”，电流表量程为“0～0.6 A”．在保证电路各元件安全的前提下，先只闭合开关S、S1，将滑动变阻器滑片P从最右端b向左移动到最大范围处．再断开开关S1，闭合开关S2，将滑动变阻器滑片P从左端最大范围处向右移动到最右端．图乙是这两次实验过程中绘制的电流表与电压表示数的关系图像．下列说法正确的是()A．电源电压为10 VB．滑动变阻器的最大阻值为40 ΩC．只闭合开关S、S2，滑片P在b点时，定值电阻R2在10 s内产生的热量为8 JD．只闭合开关S、S1，灯泡L的功率变化范围为1～5 W3二、填空题(每空2分，共28分)11．[2024镇江润州区模拟]如图所示是一电表铭牌上各参数，电能表所在电路工作时的总功率不得超过________W，某同学用该表和秒表给一电炉测量电功率，他在电路中只让电炉工作，1 min内转盘转了10转，则电流做功是________J，电炉的功率是________W.12．[2024扬州校级开学]将标有“6 V 3 W”的甲灯和“6 V9 W”的乙灯串联接入电源电压可调的电路中，要使其中一盏灯正常发光，电源电压为________V，此时乙灯的实际功率为________W．(灯丝电阻不随温度变化) 13．[2024连云港期末]如图所示，电源电压保持不变，L为标有“3.8 V”字样的小灯泡，通电后，小灯泡正常发光．开关S闭合前后电流表的示数分别为0.2 A和0.6 A，小灯泡正常发光时的灯丝电阻为________Ω.定值电阻R的阻值为________Ω. S闭合时电路的总功率是________W.14．[2024宿迁开学]一款足浴盆工作时的简化电路如图所示，它有加热功能和按摩功能．电动机线圈的电阻为5 Ω，加热电阻正常工作时的电阻为48.4 Ω，电源电压恒为220 V．加热电阻正常工作15 min产生的热量是________J．启动按摩功能时，电动机启动，通过电动机线圈的电流为0.1 A，按摩100 s，电动机线圈产生的热量是________J，电动机消耗的电能是________J.15．“220 V22 W”的节能灯正常工作时电流为________ A，这种节能灯与100 W的白炽灯的亮度相当，与白炽灯相比，在达到相同亮度的条件下，这种节能灯可以节约电能________%，已知白炽灯的发光效率为11%，则这种节能灯的发光效率为________%.三、作图题(6分)16．[2024盐城校级期末]根据安全用电原则，将图中元件用笔画线代替导线连起来．注意：开关控制灯泡，判断出中间的那根输电线为零线还是火线，填到括号里．四、实验探究题(17题10分，18题16分，共26分)17．[2024淮安一模]实验小组的同学们为了探究影响电流产生热量多少的因素，准备了两个相同的烧瓶，烧瓶内装质量相等的煤油，两个带有橡胶塞的规格完全相同的温度计，两个规格完全相同的滑动变阻器，四根阻值不同(R1＞R2；R3＝R4)的电阻丝，以及电源、开关、导线等．两个实验小组的同学们根据现有的实验器材，分别设计了如图甲、乙所示的两个方案．(1)甲方案可探究当________和通电时间相同时，电流产生的热量跟电阻的关5系．闭合开关，通电一段时间后，温度升高较多的是温度计________(填“A”或“B”)．(2)乙方案可探究当电阻和通电时间一定时，电流产生的热量跟________的关系．观察实验装置，闭合开关，通电一段时间后，温度升高较多的是温度计________(填“C”或“D”)．(3)通过此实验可解释：家庭电路中，当白炽灯工作时灯丝发红，温度很高，而与灯连接的导线温度却很低，其主要原因是_________________________________________________________________．18．[2024南京一模]在测量小灯泡的电功率的实验中，用到以下器材：额定电压为2.5 V的待测小灯泡(电阻大约10 Ω)、滑动变阻器R1“10 Ω0.5 A”和R2“20 Ω 1 A”各一个、电流表(0～0.6 A、0～3 A)、电压表(0～3 V、0～15 V)、学生电源(电压恒为6 V)、开关、导线若干．(1)请你用笔画线代替导线，将图甲中的实物电路连接完整(连线不得交叉)．(2)本实验中小明对滑动变阻器的选择是________(填“R1”或“R2”)．闭合开关前，滑动变阻器的滑片P应滑到最________端．(3)小明将电路连接好后，闭合开关，发现小灯泡不亮，电流表示数为零，电压表指针偏转超过最大刻度，则出现的故障可能是________________．(4)排除故障，闭合开关，移动滑动变阻器滑片发现电压表示数为2 V，要测量小灯泡的额定功率，应将滑动变阻器滑片向________(填“左”或“右”)移动；当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是________W.(5)若此实验的电流表损坏，小明在原有器材基础上，增加了一个阻值为R0的定值电阻和2个开关，设计了如图丙所示的电路，顺利完成测小灯泡额定功率的实验(设小灯泡的额定电压为U0)，实验步骤如下：①如图连接电路；②闭合S1、S2，断开S3，移动滑动变阻器滑片P，使电压表示数为U0；③闭合S1、S3，断开S2，__________________________，记下电压表示数U；④断开开关，整理器材；小灯泡额定功率的表达式P＝________．五、计算题(10分，写出必要的文字说明及解题过程)19. 某科技创新小组设计了一台由电压表改装而成的简易体重计，其电路如图甲所示．已知电源电压恒定，定值电阻R0＝15 Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，闭合开关S，当体重计空载时，电压表的示数为5 V，电压表量程为0～15 V，踏板重力不计，求：(1)体重计空载时，电路中的电流．(结果保留两位小数)(2)电源电压．(3)重力为600 N的同学站在体重计上时，R0的功率．(结果保留两位小数)(4)此体重计所能测量的最大重力．79 答案一、选择题3．A 点拨：手机充满电储存的电能W ＝UIt ＝5 V ×4 000×10－3 A ×1 h ＝20 W ·h ，需要充的电能为W －30%W ＝W 充－W 用＝P 1t －P 2t ，充满需要的时间t ＝W －30%W P 1－P 2＝20 W ·h －30%×20 W ·h 30 W －2 W＝0.5 h. 9．D 点拨：指示灯的灯丝电阻R L ＝U 额2P 额＝(0.5 V)20.2 W ＝1.25 Ω，A 错误；指示灯正常发光，其两端电压等于额定电压0.5 V ，则电动机两端电压U M ＝4.5 V －0.5 V ＝4 V ，电路中的电流I ＝I L ＝P 额U 额＝0.2 W 0.5 V ＝0.4 A ，电动机的发热功率P ＝I 2R ＝(0.4 A)2×0.5 Ω＝0.08 W ，B 错误；电动机的额定功率P M ＝U M I ＝ 4 V ×0.4 A ＝1.6 W ，C 错误；电路的总功率P 总＝UI ＝4.5 V ×0.4 A ＝1.8 W ，D 正确．10．D 点拨：只闭合开关S 、S 1，R 1与L 串联，电流表测电路中电流，电压表测滑动变阻器两端的电压，由题意可知，滑片P 在左端最大范围处时电路的总电阻最小，电路的电流最大，由图像可知最大电流为0.5 A ，此时滑动变阻器两端的电压为2 V ，灯泡正常发光，所以电源电压U 总＝U L 额＋U 滑＝ 10 V ＋2 V ＝12 V ，故A 错误；滑片P 在b 端时，电路的总电阻最大，由图像可知最小电流为0.25 A ，滑动变阻器两端的电压为8 V ，则滑动变阻器的最大阻值R b ＝U b I b＝8 V 0.25 A ＝32 Ω，故B 错误；只闭合开关S 、S 2，R 1的最大阻值与R 2串联，由图乙可知，电路中的电流恒为0.3 A ，滑片P 在b 点时，R 1两端的电压U 1＝IR b ＝0.3 A ×32 Ω＝9.6 V ，此时R 2两端的电压U 2＝U 总－U 1＝12 V －9.6 V ＝2.4 V ，则定值电阻R 2在10 s 内产生的热量Q 2＝W 2＝U 2It ＝2.4 V ×0.3 A ×10 s ＝7.2 J ，故C 错误；只闭合开关S 、S 1，R 1与L 串联，电流表测电路中电流，电压表测滑动变阻器两端的电压，保证电路元件安全，电路最大电流为灯泡的正常发光电流I 额＝0.5 A ，灯泡L 的最大功率P 最大＝U 额I 额＝10 V ×0.5 A ＝5 W ，滑片P 在b 端时，电路的总电阻最大，由图乙可知滑动变阻器两端的电压为8 V ，电路的最小电流I 最小＝I b ＝0.25 A ，灯泡的最小电压U L 最小＝12 V －8 V ＝4 V ，所以灯泡最小功率P 最小＝ U L 最小I 最小＝4 V ×0.25 A ＝1 W ，即灯泡L 的功率变化范围为1～5 W ，故D 正确．二、填空题11．4 400；6×104；1 000 12．8；1 13．19；9.5；2.2814．9×105；5；2 200 点拨：加热电阻产生的热量Q 1＝W ＝UIt ＝U 2R t ＝(220 V)248.4 Ω×15×60 s ＝9×105 J ；电动机线圈产生的热量Q M ＝I M 2R M t ′＝(0.1 A)2×5 Ω× 100 s ＝5 J ；电动机消耗的电能W M ＝UI M t ′＝220 V ×0.1 A ×100 s ＝2 200 J.15．0.1；78；50 点拨：由P ＝UI 可得，节能灯正常工作时电流I ＝P 节能灯U ＝22 W 220 V＝0.1 A ，在达到相同亮度的条件下，这种节能灯可以节约电能的效率η＝W 节约W 白炽灯×100%＝P 节约t P 白炽灯t ×100%＝P 节约P 白炽灯×100%＝P 白炽灯－P 节能灯P 白炽灯×100%＝100 W －22 W 100 W×100%＝78%，因这种节能灯能与100 W 的白炽灯的亮度相当，所以，P 白炽灯η白炽灯＝P 节能灯η节能灯，即100 W ×11%＝22 W ×η节能灯，解得：η节能灯＝50%.三、作图题16．解：如图所示．四、实验探究题17．(1)电流；A(2)电流；C(3)根据Q＝I2Rt，通电时间和电流相同，导线电阻很小，所以产生的热量也少18．解：(1)如图所示．(2)R2；右(3)小灯泡断路(4)左；0.75(5)保持滑动变阻器滑片不动；UU0－U02R0五、计算题19．解：(1)由图甲可知，闭合开关，定值电阻R0与压敏电阻R串联，当体重计空载时，电压表的示数为5 V，电路中的电流I0＝U0R0＝5 V15 Ω＝13A≈0.33 A.(2)由图乙可知，当体重计空载时，压力为零，压敏电阻的阻值R＝45 Ω，由串联电路电流的规律和欧姆定律可知R两端的电压U R＝IR＝I0R＝13A×45 Ω＝15 V，根据串联分压可得，电源电压U＝U R＋U0＝15 V＋5 V＝20 V.11(3)由图乙可知，当体重计示数为600 N 时，压敏电阻的阻值R ′＝15 Ω，此时电路中电流I ′＝U R ′＋R 0＝20 V 15 Ω＋15 Ω＝23 A ，R 0的功率P 0＝I ′2R 0＝⎝ ⎛⎭⎪⎫23 A 2×15 Ω≈6.67 W.(4)当电压表示数(R 0两端的电压)最大为15 V 时，压敏电阻两端的电压最小，其受到的压力最大，此时体重计的示数最大；压敏电阻R 两端的最小电压U R 小＝U －U 0大＝20 V －15 V ＝5 V ，根据串联分压规律可得：R 小R 0＝U R 小U 0大，所以R 小15 Ω＝5 V 15 V ，解得R 小＝5 Ω，由图乙可知，此时压力为1 200 N ，即该体重计能称量的最大重力为1 200 N.。

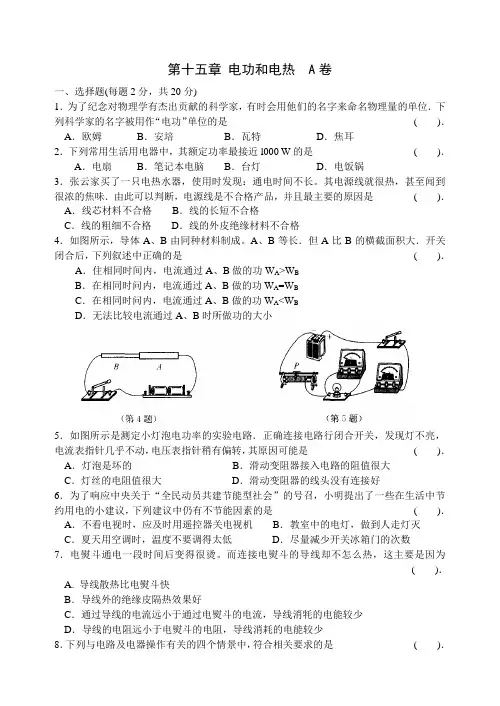

第十五章电功和电热 A卷一、选择题(每题2分，共20分)1．为了纪念对物理学有杰出贡献的科学家，有时会用他们的名字来命名物理量的单位．下列科学家的名字被用作“电功”单位的是( )．A．欧姆B．安培B．瓦特D．焦耳2．下列常用生活用电器中，其额定功率最接近l000 W的是( )．A．电扇B．笔记本电脑B．台灯D．电饭锅3．张云家买了一只电热水器，使用时发现：通电时间不长。

其电源线就很热，甚至闻到很浓的焦味．由此可以判断，电源线是不合格产品，并且最主要的原因是( )．A．线芯材料不合格B．线的长短不合格C．线的粗细不合格D．线的外皮绝缘材料不合格4．如图所示，导体A、B由同种材料制成。

A、B等长．但A比B的横截面积大．开关闭合后，下列叙述中正确的是( )．A．住相同时间内，电流通过A、B做的功W A>W BB．在相同时问内，电流通过A、B做的功W A=W BC．在相同时问内，电流通过A、B做的功W A<W BD．无法比较电流通过A、B时所做功的大小5．如图所示是测定小灯泡电功率的实验电路．正确连接电路行闭合开关，发现灯不亮，电流表指针几乎不动，电压表指针稍有偏转，其原因可能是( )．A．灯泡是坏的B．滑动变阻器接入电路的阻值很大C．灯丝的电阻值很大D．滑动变阻器的线头没有连接好6．为了响应中央关于“全民动员共建节能型社会”的号召，小明提出了一些在生活中节约用电的小建议，下列建议中仍有不节能因素的是( )．A．不看电视时，应及时用遥控器关电视机B．教室中的电灯，做到人走灯灭C．夏天用空调时，温度不要调得太低D．尽量减少开关冰箱门的次数7．电熨斗通电一段时间后变得很烫。

而连接电熨斗的导线却不怎么热，这主要是因为( )．A. 导线散热比电熨斗快B．导线外的绝缘皮隔热效果好C．通过导线的电流远小于通过电熨斗的电流，导线消牦的电能较少D．导线的电阻远小于电熨斗的电阻，导线消耗的电能较少8．下列与电路及电器操作有关的四个情景中，符合相关要求的是( )．A．进户线固定在树上B．切断电源换灯泡C．用湿布擦开着的电视机D．使用测电笔9．小明做作业时，发现电灯忽明忽暗，其原因可能是( )．A．灯泡的实际电压发生改变B．灯泡的额定功率发生改变C．灯泡的额定电压发生改变D．灯泡的接触不良10．将标有“6 V 3 W”的小灯泡，与最大阻值为100 Ω的滑动变阻器连接在电源电压为18 V的电路中，各电表选择的量程如图所示．闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不超过额定电压(灯丝电阻不变)。
