第四章物料衡算
第四章物料衡算第四章物料衡算1.教学⽬的与要求掌握化⼯过程物料衡算的基本⽅法，包括⽆化学反应的物料衡算、有化学反应的物料衡算。
2.主要教学内容物料衡算式、物料衡算的基本⽅法、⽆化学反应的物料衡算、有化学反应的物料衡算以及物料衡算的计算机解题。
3.重点与难点：重点：⽆化学反应及有化学反应的物料衡算⽅法难点：具有循环、排放及旁路过程的物料衡算4.学时分配： 8+6S 学时物料衡算是化⼯计算中最基本、也是最重要的内容之⼀，它是能量衡算的基础。
通常，物料衡算有两种情况，⼀种是对已有的⽣产设备或装置，利⽤实际测定的数据，算出另—些不能直接测定的物料量。
⽤此计算结果，对⽣产情况进⾏分析、作出判断、提出改进措施。
另⼀种是设计⼀种新的设备或装置，根据设计任务，先作物料衡算，求出进出各设备的物料量，然后再作能量衡算，求出设备或过程的热负荷，从⽽确定设备尺⼨及整个⼯艺流程。

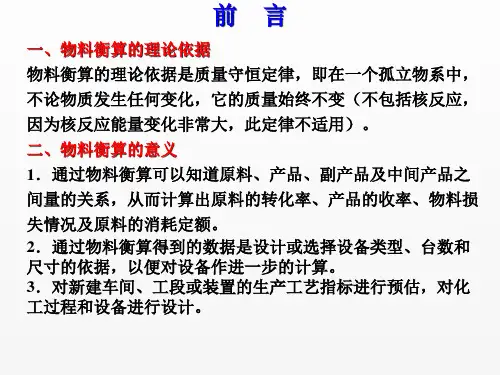

物料衡算的理论依据是质量守恒定律，即在—个孤⽴物系中，不论物质发⽣任何变化，它的质量始终不变(不包括核反应，团为核反应能量变⽐⾮常⼤，此定律不适⽤)。
第⼀节物料衡算式4－1 化⼯过程的类型化⼯过程根据其操作⽅式可以分成间歇操作、连续操作以及半连续操作三类。
或⾏将其分为稳定状态操作和不稳定状态操作两类。
在对某个化⼯过程作物料或能量衡算时，必须先了解⽣产过程的类型。
间歇操作过程：4－2 物料衡算式物料衡算是研究某⼀个体系内进、出物料量及组成的变化。
根据质量守恒定律，对某⼀个体系，输⼊体系的物料量应该等于输出物料量与体系内积累量之和。
所以，物料衡算的基本关系式应该表⽰为；如果体系内发⽣化学反应，则对任⼀个组分或任⼀种元素作衡算时，必须把由反应消耗或⽣成的量亦考虑在内。
所以(4—1)式成为：上式对反应物作衡算时．由反应⽽消耗的量，应取减号，对⽣成物作衡算时，由反应⽽⽣成的量，应取加号。
但是，列物料衡算式时应该注意，物料平衡是指质量平衡，不是体积或物质的量(摩尔数)平衡。
第四章物料衡算
生成CO2量
3mol
剩余氧量
6.25－5＝1.25mol
产生烟道气的量＝3+4+1.25+23.51 ＝31.76mol
100mol烟道气所需空气的量 100×29.76／31.76＝93.7mol （二）取1mol 空气为计算基准 1mol 空气为计算基准中氧量为0.21mol 燃烧丙烷耗氧量 0.21／1.25＝0.168 mol
2）采用适当方法求解方程
7、将计算结果列成输入—输出物料表
组分
输入
输出
kg/h w% kmol/h y% kg/h w% kmol/h y% A B
C 总计
由计算结果查核计算正确性，必要时说明误差范围。
8、必要时画出物料衡算图（过程复杂时）
对于复杂过程的物料衡算，上述各步均不可 少。但对于较简单的物料衡算问题，有的步骤可 省略。但（2）、（3）、（4）、（5）、（6）、 （7）是必有的。
（4—1）
化学反应时，对任一组分或元素的物料衡算式为：
输入体 反应生 反应消 输出体 体系内
系的物 + 成的物 - 耗的物 = 系的物 + 积累的
料的量 料的量 料的量 料的量 物料量
(4-2) （4—2）式可作为
总物料衡算式
组分物料衡算式 元素物料衡算式
对稳定操作状态，积累量=0。
无化学反应体系：
3、体积基准 对气体选用体积作基准。通常取标况下体积Nm3。 4、干湿基准 干基不计所含水量，湿基考虑所含水量。 恰当的选取计算基准可简化计算。
例题 丙烷充分燃烧时，通入的空气量为理论量 的125％，反应式为
C3H8+5O2＝＝3CO2+4H2O 问100mol 燃烧产物需要多少摩尔空气？
第四章 物料衡算
G3
G1
330 10000 1000 kg 330
106 .17 1000 1404 .6kg 151 .17 0.50
1404 .6 1478 .6kg 95 %
• 杂质1478.6-1404.6=74kg
17
• （3）计算混酸量及配制混酸的硫酸、硝酸和水量
• 所需混酸量：1478.6×1.855=2742.8kg • 纯硝酸重：2742.8×32%=877.7Kg • 96%硝酸量：877.6/0.96=914.3kg • 硝酸中水量：914.3-877.7=36.6kg
16
• （2）对间歇生产可确定计算基准为kg/天，则需计算每天产量及原料投 料量。反应式为：
C2H5 + HNO3 106.17 G1 63 G2 H2SO4.H2O NO2 151.17 G3 G5 G4 C2H5 [ C2H5 NO2 C2H5 NO2 ] + H2O
• 每天产对硝基乙苯：
• 每天投料纯乙苯量： • 原料乙苯量
4.物料衡算式
• 根据质量守恒定律可以写出： • 进入系统的物料质量 Fi＋系统内生成量 Dp-系统内消 耗量 Dr= 输出系统的物料质量 Fo ＋系统内积累的物 料质量W • 即：(Fi-Fo)+(Dp-Dr)=W • 对于稳定的连续生产过程： (Fi-Fo)+(Dp-Dr)=0 • 对于系统内无化学反应：(Fi-Fo）=W
• 纯硫酸量：2742.8×56%=1536kg
• 93%硫酸量：1536/0.93=1651.6kg • 硫酸中水量：1651.6-1536=115.6kg
• 补加水量：2742.8-914.3-1651.6=176.9kg
(整理)第四章能量衡算及热数据的估算习题解答

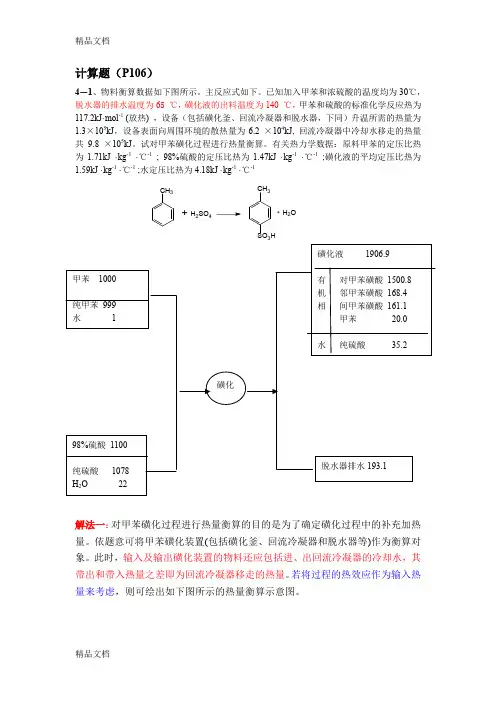

计算题（P106）4－1、物料衡算数据如下图所示。
主反应式如下。
已知加入甲苯和浓硫酸的温度均为30℃，脱水器的排水温度为65 ℃，磺化液的出料温度为140 ℃，甲苯和硫酸的标准化学反应热为117.2kJ·mol -1 (放热) ，设备（包括磺化釜、回流冷凝器和脱水器，下同）升温所需的热量为1.3×105kJ ，设备表面向周围环境的散热量为6.2 ×104kJ, 回流冷凝器中冷却水移走的热量共9.8 ×105kJ 。
试对甲苯磺化过程进行热量衡算。
有关热力学数据：原料甲苯的定压比热为1.71kJ ·kg -1 ·℃-1 ; 98%硫酸的定压比热为1.47kJ ·kg -1 ·℃-1 ;磺化液的平均定压比热为1.59kJ ·kg -1 ·℃-1 ;水定压比热为4.18kJ ·kg -1 ·℃-1解法一：对甲苯磺化过程进行热量衡算的目的是为了确定磺化过程中的补充加热量。
依题意可将甲苯磺化装置(包括磺化釜、回流冷凝器和脱水器等)作为衡算对象。
此时，输入及输出磺化装置的物料还应包括进、出回流冷凝器的冷却水，其带出和带入热量之差即为回流冷凝器移走的热量。
若将过程的热效应作为输入热量来考虑，则可绘出如下图所示的热量衡算示意图。
CH 3+H 2SO 4CH 33H+H 2O则热量平衡方程式可表示为 取热量衡算的基准温度为25o C （若取0 ℃作为基准，结果又如何？），则（1）（2）磺化过程热效应反应中共加入98%浓硫酸的质量为1100kg ，其中含水22kg 。
若以SO 3计，98%硫酸的质量分率为80%。
由式(4-44)得反应结束后,磺化液含硫酸35.2kg,水21.4kg 。
以SO 3计,硫酸的质量分率为50.8%。
则1234567Q Q Q Q Q Q Q ++=+++141000 1.71(3025)1100 1.47(3025) 1.6610Q kJ=⨯⨯-+⨯⨯-=⨯3p cQ Q Q =+1-122111 2.989(2515)110.20130.062 4773.4 kJ (kg H )s H m mm mO -∆=+--++=⋅2-122111 2.989(2515)10.50810.5080.20130.0620.5080.5081833.6 kJ (kg H )s H O ⨯-∆=+--++=⋅所以有反应消耗的甲苯量为979 kg ，则（3）反应产物（磺化液、脱水器排出的水）带走的热量Q 4 Q 4=1906.9 x 1.59 x （140-25）+193.1 x 4.18 x （65-25）=3.77 x 105 KJ （4）由题意知 Q 5=1.3 x 105 KJ Q 6=6.2 x 104 KJ Q 7=9.8 x 105 KJ 所以Q 2=Q 4+Q 5+Q 6+Q 7-Q 1-Q 3=2.12 x 105 KJ4224773.421.41833.6 6.610p Q kJ=⨯-⨯=⨯kJ1025.1 2.1179210979Q 63c ⨯=⨯⨯=kJ1032.1 1025.1106.6 Q Q Q 664cp 3⨯=⨯+⨯=+=解法二：对甲苯磺化过程进行热量衡算的目的是为了确定磺化过程中的补充加热量。
第四章物料衡算
① 反应器的循环物流；② 分离器的循环物流
