欧陆590参数设定先根据电机的名牌参数，设置好电枢电流、电枢电压、励磁电流、交流或直流反馈，反馈电压的设定值。
1、加速时间设定：SETUP PARAMETERS参数设定-------:RAMPS斜坡--------:RAMP ACCEL TIME斜坡加速时间------:0.1SECS0.1秒2、减速时间设定：SETUP PARAMETERS参数设定--------:RAMPS斜坡:------RAMP DECEL TIME斜坡减速时间--------:0.5SECS0.5秒参数设定：斜坡：斜坡减速时间：0.5秒3、励磁控制方式设定：SETUP PARAMETERS: 参数设定--------FIELD CONTROL励磁控制-------:FLD CTRL MODE IS励磁控制方式------- 1 VOLTAGE CONTROL 电压（飞锯使用）--------- 2 CORRENT CONTROL 电流（轧车使用）4 励磁电压变量（励磁电压设定）SETUP PARAMETERS参数设定------:FIELD CONTROL励磁控制-------:FLD VOLTAGE V ARS励磁电压变量------:RATIO OUT/IN比率------: 48%（380V*48%=182.4V为励磁电压，飞锯使用，轧车电流控制不使用）5 静态逻辑选择设定：（低于门槛设定值以下的给定值视为零给定）SETUP PARAMETERS参数设定------:STANDSTILL静止-------:STANDSTILL LOGIC静止逻辑-------:ENABLED使能6 静态逻辑设定点选择SETUP PARAMETERS参数设定-----:STANDSTILL静止-------:ZERO THRESHOLD门槛值--------:2%7 再生方式应选择（应该是正反转选择）SETUP PARAMETERS设定参数------CURRENT LOOP电流环------ REGEN MODE再生方式------1如调速器为可逆的590C，再生方式应选择ENABLED（电机工作在四象限运行）；飞锯使用2如调速器为不可逆的591C，再生方式应选择DISABLED（电机工作在二象限运行）轧车使用8电流环自整定：SETUP PARAMETERS参数设定------CURRENT LOOP电流环------AUTOTUNE自整定------ON/OFF使能9 参数储存：PARAMETERS SA VE参数储存------:UP TO ACTION按上键执行-------:↑:FINISHED按↑储存完成粗调完成后，要对调速器进行细调，既对调速器的输出进行校准。
南安机电设备有限公司上海欧陆590系列直流驱动器简 明 操 作 手 册上海南安机电设备有限公司一、 简介：欧陆590P 系列直流驱动器系列的设置菜单共有以下几个部分： ◆诊断（DIAGNOSTICS）：主要用于诊断专用监控点，允许用户检查外部接线和控制器接线。
还配备一些监控点，用于检测部分参数。
例如：A4（给定电压）。
◆设定参数（SETUP PARAMETERS）：主要用于调整以适应控制器特定用途的参数。
例如：励磁参数的设定。
◆驱动器配置（CONFIGURE DRIVE）：主要用于配置驱动器的部分参数。
例如：额定电压，额定电流等参数。
◆ 口令（PASSWORD）：主要是为了保护设定参数和配置数据的安全。
◆报警状态（ALARM STATUS）：主要是指示控制器和电动机配套机构中的故障状态。
报警信号由门电路组合后产生“控制器正常”逻辑变量。
如正常变量不正确，电枢电流变被禁止，而且主接触器变被去磁。
◆菜单（MENU）：主要用于调整菜单结构，以便于简化操作菜单。
◆参数存储（PARAMETER SAVE）：主要是为了保存设定和配置的参数。
从而使驱动器重新上电后依然能保持断电前的参数。
◆串行线路（SERIAL LINKS）：该功能主要是用于串行通信时的参数设置。
◆ 系统（SYSTEM）：主要用于重新组态590的输入输出参数。
例如A8（指向62，意义是速度设定值），也根据需要将其改为62（未滤波的速度反馈值）。
上海南安机电设备有限公司二、 配置（CONFIGURE DRIVE）590系统主要配置在CONFIGURE DRIVE的菜单中完成。
整个过程如下：上公司▼▼▼进入励磁方式选择CURRENT/VOLTAGE CONTROL [CURRENT(电流)、VOLTAGE （电压）]自整定通常是设为OFF ，校整▲和▼键设定反馈方式，Armature上电设有限公司★、设定CONFIGURE ENABLE 为DISABLE，驱动器会显示“CALIBRATING”。
欧陆590驱动器模拟量量程:电流设定反馈,0-10V,对应量程0-500A电流设定,0-10V,对应量程0-500A电流反馈,0-10V,对应量程0-1000A电压反馈,0-10V,对应量程0-1000V欧陆590驱动器配置清单按以下步骤进行配置：1．SYSTEMCONFIGURE I/O 配置输入输出（使能配置，配置完成后撤销使能）ANALOG INPUTS模拟输入A4//目的标记：默认设置5，RAMP INPUT（电流设定）A5//目的标记：0A6//目的标记：0ANALOG OUTPUTS模拟输出A7//输出10V的%：200.00%，电流设定反馈，输出10V对应500A电流。
A7//源标记：85（RAMP OUTPUT）A8//输出10V的%：直流电压反馈，默认200.00%，对应满量程500V，设为100%，对应满量程250V，设为300%，对应电压800V。
A8//源标记：57（端电压）A9//直流电流输出，不能设置。
DIGITAL INPUTS数字输入C8//目的标记：0按照逻辑，应该将C7目的标记连接到： 261，RAISE INPUT, C8目的标记连接到：262，LOWER INPUT;C3、C5为启动和使能，不需要修改BLOCK DIAGRAM功能块（软件模块）RAMP O/P DEST斜坡输出目的标记：3012．SETUP PARAMETER（设定参数）斜坡 RAMPSRAMPS ACCLE TIME斜坡上升时间：2.00SRAMPS DECEL TIME斜坡下降时间：2.00SFLELD CONTROL励磁控制励磁控制使能：禁止CURRENT LOOP电流环PROG.GAIN 比例增益：37.70---80.0INT.GAIN 积分增益：2.00---1.0SPEED LOOP速度环SETPOINTS—>SETPOINT 3 设定点—>设定点3：100.00%3．参数存储Password：1311SYSTEMRESERVED保留菜单HEALTH INHIBIT：0×001A,如果取消电压高保护，设为0×003ADi/Dt：100%4．电流设定：约38A IACAL,此处为控制器电流测量量程,根据扩容装置的直流电流测量用分流器的阻值更改,调整次拨码,使实际测量电流(用钳形表测量)与电流设定输出的电流值一致.试验室此处设置为42左右.新的200KW电源，拨码设置到32，5．电压设定：0,0,0,0（拨码开关）,见本文最终表格. 新的200KW电源，拨码设置到0,0,0,06．参数初始化:断电,同时按住四个设置键,加电,直到液晶显示菜单松开四个设置键590 ConfugrationSYS:CONF:ANAL INPUT:AI 1(A2):DEST TAG: 0SYS:CONF:ANAL INPUT:AI 3(A4):DEST TAG: 0SYS:CONF:ANAL INPUT:AI 5(A6):DEST TAG: 0SYS:CONF:ANAL OUT:AO 1(A7):SOURCE TAG: 264SYS:CONF:ANAL OUT:AO 2(A8):SOURCE TAG: 57SYS:CONF:DIGT INPUT:DI 1(C7):DEST TAG: 261SYS:CONF:DIGT INPUT:DI 3(C8):DEST TAG: 262SYS:CONF:BLOCK:RAISE/LOWER DEST: 5(301)SYS:CONF:BLOCK:RAMP DEST : 301SETPUT PAR:SETPOINT SUM 1:INPUT 1 :0.00SETPUT PAR:CURRENT LOOP:INF GAIN :1.50SETPUT PAR:CURRENT LOOP:GAIN :37.0。
590+
版权所有。
590+系列直流数字式调速器欧陆传动系统有限公司
系列
直流数字式调速器
产品手册
HA466461U002，第一版
与5.x版本软件兼容
欧陆传动系统有限公司，2001年版权
本文件的任何部分均不得存储在可恢复系统中，或者，未经欧陆传动系统有限公司的书面许可而以任何形式或以任何方式传输给任何非欧陆传动系统有限公司的雇员。
尽管已竭尽所能来确保本文件的精确性，但是，仍然有可能在不予通知的情况下对本文件进行修正或者补充，因此而产生的损坏，伤害及费用，欧陆传动系统有限公司将不予承担任何责任。
欧陆590说明书欧陆590说明书1. 引言欧陆590是一款功能强大、性能卓越的产品，本说明书将介绍该产品的特点、使用方法以及维护保养事项。
2. 产品特点- 高性能：欧陆590配备了先进的处理器和大容量内存，能够快速高效地处理各种任务。
- 多功能：该产品支持多种应用软件，包括办公软件、娱乐软件等，能够满足用户的各种需求。
- 轻薄便携：欧陆590采用轻薄设计，便于携带和使用，方便用户在不同场合进行工作和娱乐。
3. 使用方法3.1 开机按下电源按钮，等待片刻即可开机。
3.2 关机在桌面界面点击“开始”按钮，选择“关机”即可关机。
3.3 软件安装使用欧陆590前，您可能需要安装一些软件，您可以使用自带的软件商店进行软件的搜索和安装。
3.4 网络连接欧陆590支持有线和无线网络连接，您可以在设置中进行相应的设置。
3.5 数据传输您可以通过USB接口连接移动存储设备，或者通过网络将数据传输到其他设备。
4. 注意事项4.1 使用环境请在干燥、通风良好的环境中使用欧陆590，避免进水、碰撞等情况。
4.2 温度控制请不要将欧陆590放置在过热的环境中，以免影响其性能和寿命。
4.3 电源管理在长时间不使用欧陆590时，请及时关闭电源以节省电能。
5. 维护保养5.1 清洁使用干净、柔软的布擦拭欧陆590表面，避免使用化学溶剂或强力清洁剂。
5.2 升级欧陆590提供系统升级功能，您可以定期检查更新并进行升级，以获取最新的功能和修复漏洞。
5.3 防护请妥善保护欧陆590的外壳，避免摔落或碰撞，以免损坏内部组件。
6. 常见问题6.1 无法开机- 请检查电源是否插好，电源是否正常。
- 如果电源正常，可能是硬件故障，请联系客服进行维修。
6.2 系统崩溃- 可能是系统出现故障，请尝试重新启动。
- 如果问题持续存在，建议重新安装系统或联系客服。
7. 售后服务如果您在使用过程中遇到任何问题或需要售后服务，请联系我们的客服人员，我们将竭诚为您服务。
欧陆传动系统有限公司590+系列直流数字式调速器产品手册HA466461U002，第一版与5.x版本软件兼容欧陆传动系统有限公司，2001年版权版权所有。
本文件的任何部分均不得存储在可恢复系统中，或者，未经欧陆传动系统有限公司的书面许可而以任何形式或以任何方式传输给任何非欧陆传动系统有限公司的雇员。
尽管已竭尽所能来确保本文件的精确性，但是，仍然有可能在不予通知的情况下对本文件进行修正或者补充，因此而产生的损坏，伤害及费用，欧陆传动系统有限公司将不予承担任何责任。
保修欧陆传动系统有限公司担保，按照欧陆传动系统有限公司IA058393C标准销售条款，自交货之日起12个月内，本产品在设计、材料与工艺方面无任何瑕疵。
欧陆传动系统有限公司保留在不予通知的情况下对本文件内容以及产品规格进行更改的权利。
维修ＣＰＵ板注意事项：上电时同时按住“↑”“Ｅ”“ｐｒｏｇ”三键可进入ＣＰＵ板额定电流修改功能。
3-10安装调速器电源接线连接（1型、2型、3型、4型与5型）警 告！电源端子承载着可能致命的电压。
在没有事先断开设备所有电源的情况下，禁止操作任何控制设备或者电机。
三相外部接触器（3、4）三相外部接触器应该连接在主交流电源接头上，并可为相关控制器提供适当的额定电源（交流1）。
接触器不会切换电流，并且主要用来断开电流并为电桥进行排序。
主接触器必须通过将线圈连接至端子3（进线）和4（中线）的方式，直接从控制器上获得电压。
由于另外串联接触器或者Array转换器将妨碍对控制器进行排序并造成不可靠性以及可能出现故障等问题，因此不允许使用。
在电源板上提供继电器跳线（CONN1），能够为端子3和端子4通电（辅助电源），或者使之无电压（对于用户自有接触器电源）。
请参阅第十三章：注意事项：如果三相接触器有一个涌入电流大于3A的线圈，则从属继电器必须用来驱动这个电流继电器线圈。
接触器与从属继电器（如果需要的话）的线圈电压必须与控制器附属供电电压相互兼容。
欧陆直流调速器590+系列详细说明1.1 控制电路590+系列中所有的控制算法都由最新的高速32位微处理（单片机）完成，控制软件包的结构以及单片机处理速度可以保证所有控制回路的调节作用在主电路六个可控硅桥的转换时间内完成，以保证电流环的采样时间小于3.3mS（50HZ电源）或2.67mS（60HZ电源），速度环算法也可在此时间内完成，以获得优越的性能。
对于可逆装置，转矩（电流）反向时的无环流时间非常短（且可由软件）设定，出厂设定为1mS，使电流环对冲击负载具有优越的性能和响应。
590+全数字式装置具有一套扩展的可控硅触发控制电路（已获专利），可获得210°的移相控制范围，可同时适用于功率相同的电机电枢电压单向以及可逆控制。
机内提供的一套自整定（Self-tune）算法，可自动计算出控制装置和电机组合一机后，电流环的P、I常数及电流断续点，这一功能只须在操作键上作一个简单的操作就可获得，使系统获得最佳的动态性能，大大缩短了调试时间。
电流环具有适应功能，即使在负载变化较大时，系统也能获得平稳的速度响应。
速度环的PI参数调节范围很大，且具有积分分离功能。
主要性能如下：■速比：100:1■稳定精度：测速电机反馈优于0.1% 光码反馈优于0.01%1.2输入/输出■ 模拟量输入 共有5路，其中一部分辨率为12位加一符号位，作为速度给定输入（范围-10V~10V），另4路用户可自由组态，能灵活地连接到功能块的输入端。
■ 模拟量输出 共3路，分辨率为10位加一符号位，其中1路作为电枢电流输出，另外2路可自由组态，作为任何参数的输出。
■ 数字量输入 共9路，24V，最大电流15mA1路程序停止 1路惯性停止 1路跳闸1路启动/运行 5路可自由组态■ 数字量输出 共3路，24V，最大30V，电流100mA，3路均可自由组态。
■ 参考电源 1路——+10VDC 1路——+24VDC 1路——-10VDC1.3功能块及编辑590+可以工业应用对复杂、先进控制的要求，通过功能块的自由、灵活连接可以实现各种功能，标准功能块有：■ 输入/输出■ 报警■ 卷曲控制■ 多机拖动控制 ■ 电流环/速度环■ PID控制■ 数字斜率功能■ 由数字输入端控制的速度■ 速度给定的“S”型斜率发生器 ■ 点动/爬行/绷紧控制功能■ 零速位置环■ 数字功能等等 ■ 上升率和下降率控制 ■ 转动惯量补偿■ 逻辑功能功能块的连接是通过图形化的组态软件CongfigEdLite实现的，如附图1.将590+控制器P3□和计算机的串行口相连，可以实现组态的下载和上传。
线组件A、B和C位于控制板上，每个组件是一个9路插入式接插。
除接线组件A、B、C之外, 还设有接线组件G、H 。
控制板上安装两个任选组件时，用这两个组件接线。
接线组件AA1 0V （信号）零伏基准A2模拟输入NO.1速度设定值A3模拟输入NO.2辅助速度设定值或电流A4模拟输入NO.3斜坡速度设定值A5模拟输入NO.4辅助电流限幅（负）A6模拟输入NO.5主电机极限或电流限幅（正）A7模拟输出NO.1速度反馈植A8模拟输出NO.2总速度设定值A9 电流表输出接线组件BB1 0V （信号）B2模拟测速发电机B3＋10V 基准B4－10V 基准B5数字输出NO.1（零速检测）B6数字输出NO.2（控制器正常）B7数字输出NO.3（驱动准备好）B8 程序停机B9 惯性滑行停机接线组件CC1 0V （信号）C2 热敏电阻/ 微测温器C3 起动/ 运行输入端C4 点动输入C5 允许C6 数字输入NO.1C7 数字输入NO.2 斜坡保持C8 数字输入NO.3C9 ＋24V 电源接线组件GG1 不使用G2 外部＋24V 电源G3 ＋24V 微测速仪电源G4 微测速仪电源接地F1 微测速仪输入光纤接受器输入插座接线组件HH1 XMT －串行通信口P1 发送端H2 XMT ＋H3 隔离的0 伏信号接地端H4 隔离的0 伏H5 RCV －串行通信口P1 接收端H. RCV ＋二、电源板D1 FE 励磁桥的外部交流输入D2 FED3 励磁输出＋电机励磁接线D4 励磁输出－D5 主接触器线圈（L ）（线）D6主接触器线圈（N）（中）D7 辅助电源（N）D8 辅助电源（L）三、电源接线端L1L2 交流110~500VL3A ＋电枢正接线端A －电枢负接线端SSD590C 直流调速器的一般调试步骤归纳如下：1．先根据电机的名牌参数，参照SSD590 系列使用手册中文说明书第51~52 页的说明设置好电枢电流、电枢电压、励磁电流、交流或直流反馈，反馈电压的设定值。
590P的参数快速设置：通电后按M键直到出现DIAGNOSTS（诊断）后按向上的键，找到CONFIGURE DRIVE （配置调速器），按M键进入菜单，找到CONFIGURE ENABLE（组态有效），按M键进入菜单，将DISBALE（不允许）改成ENABLE（允许），此时面板灯闪烁，按E键退出；按向下的键，找到NOM MOTOR VOLTS（电枢电压），按M键进入菜单，输入额定电枢电压，按E键退出；按向下的键找到ARMA TURE CURRENT（电枢电流），按M键进入菜单，输入额定电枢电流，按E键退出；按向下的键找到FIELD CURRENT（励磁电流），按M键进入菜单，输入额定励磁电流，按E键退出；找到FLD.CTRL MODE（励磁控制方式），按M 键进入菜单，把VOLTAGE CONTROL（电压控制）改成CURRENT CONTROL（电流控制），按E键退出；按向下的键找到SPEED FBK SELECT（速度反馈选择），按M进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH（测速反馈）或ENCODER （编码反馈），选择反馈方式是根据所选的配件板及实际电机使用的反馈方式，然后按E退出；按向上键找到CONFIGURE ENABLE（组态有效），按M键进入，把ENABLE（允许）改成DISABLE（不允许），此时面板不再闪烁。
按E一直退到底。
参数保存：按M键直到出现DIAGNOSTS（诊断）后，按向上的键找到PARAMETER SA VE，按M进入，然后按向上的键，参数自动保存。
按E键一直退到底。
*自动调节步骤（此过程一定不能少）：手动去掉电机的励磁，为电机做一次自动调节，夹紧电机的轴，然后在CURRENT LOOP（电流环）中，找到AUTOTUNE菜单，将OFF改为ON，然后在10秒内启动调速器，调速器的RUN灯将闪烁，在这个过程中请不要给停止，完成自动调节后调速器会自动释放接触器线圈，然后保存参数。

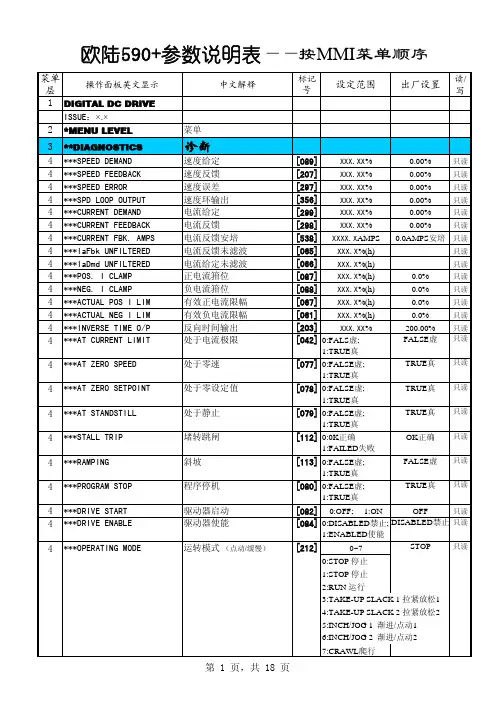

DIGITAL DC DRIVE
DC 4Q 270A
M DC 4Q 270A
MENU LEVEL
按M键进入主菜单
M MENU LEVEL
DIAGNOSTICS(诊断)
按M键进入主菜单，在诊断位置
^ MENU LEVEL
CONFIGURE DRIVE
向上箭头，到装载驱动菜单
M CONFIGURE DRIVE
CONFIGUREEANBLE
按M和向上箭头，到允许装载驱动，在装载模式7只LED 闪亮。
按E
NOM MOTOR VOLTS
用上升下降箭头，输入额定电压
ARMATURE CURRENT
输入电枢电流
FIELD CURRENT
励磁电流
FLD CTRL MODE
转换电流电压模式
FLD VOLTS RATIO
电压模式下比率=（励磁电压/电源电压）*100%
MAIN CURR LIMIT
输入限止电流，通常为100%
AUTOTUNE
关闭，设置完成自动调谐
SPEED FBK SELECT
选择电压反馈/测速反馈/编码器反馈
ENCODER LINES
输入编码器每转脉冲
ENCODER RPM
输入最大速度，
ENCODER SIGN
改变编码器极性
SPD INT TIME
速度环增速
SPD PROP GAIN
速度环比例增速
装载设置从允许/禁止，驱动将显示分类菜单界面/参数
在菜单级/参数储存，按M和上下箭头保存设置。
直 流调 速 器操作手册目 录第一章 概述 1.1产品选型与安装尺寸第二章 调速器的功能介绍 2.1调速器的工作原理2.2 调速器的功能简介第三章 调速器的端子功能 3.1模拟端子3.2 数字端子3.3 其他端子及模拟数字端子技术规格 3.4 电源输入输出端子3.5 可选模块端子第四章 调速器操作说明 4.1键盘操作4.2 参数菜单4.3 面板指示灯与报警第五章 快速启动1.1 产品选型与安装尺寸590为可逆四象限调速系统，591为两象限不可逆调速系统。
电流从15-5000A.装置整体尺寸及安装尺寸，如下图和表：基本型号35A 10A 1型1型2型2型3型3型4型4型4型4型5型10A 10A 10A 10A 20A 30A 30A 30A30A40A40A70A 110A 150A 180A 270A 590（4Q）/591（2Q）3AC110-500V 最大325V 45-60Hz0-40℃380A 500A 725A 830A 960A 1000-5000A电枢电流电枢额定电压励磁电流励磁额定电压额定频率运行环境外形尺寸35A-70A 380A-830A900A-980A110A-150A180A-270A2.1 调速器的工作原理调速器工作原理主要由五部分组成一、控制操作输入部分。
包括模拟输入输出、数字输入输出、通讯口和速度反馈等。
模拟数字输入输出端子作为外部控制的基本控制端子，每个端子都有过载和过压保护，与主板控制部分在电位上是隔离的，具有良好的主板保护作用，通过基本控制端子的配置基本上可以适应大部的工业传动控制要求。
模拟端子以±10V电压为输入或输出量，-10V对应-100%输入或输出，+10V对应100%输入或输出，除A9外（-10V对应-200%，+10V对应200%）。
在模拟输入口用一电位器给定电压作为速度或电流给定输入来控制调速，使电机的速度电流得到控制。
模拟输出口作为速度、电流显示输出或作为内部的某一量值的显示输出。
欧陆590端子使用说明端子信息——电源板(1型、2型、4型、5型)请注意，在1型和2型设备上，L1、L2、L3、A，以及A-端子位于分离的端子板上。
而3型、4型和5型设备则采取母线连接的方法。
3型设备的端子名称从D1至D8，并在本表端子编号栏中显示在括号中。
端子名称及标号端子说明主电源端子L1 三相主电源输入，相位基准进线1主电源端子L2 三相主电源输入，相位基准进线2主电源端子L3 三相主电源输入，相位基准进线3110至220伏交流电源，频率为50/60Hz 5%，线线连接，基准接地(TN)以及非基准接地(IT)电枢连接正向A，调速器直流电源输出、基准电枢正极连接至直流调速器上。
电枢连接负向A- 调速器直流电源输出、基准电枢负极连接至直流调速器上。
最大电压取决于电源电压，比率为:Vout近似等于1.15V交流电源外部励磁电源FL1(D1) 外部单向交流进线1，输入至励磁电桥外部励磁电源FL1(D2) 外部单向交流进线2，输入至励磁电桥1型设备上无此功能所需交流输入电压,1.11 x标称直流输出假如标称直流输出电压超过了励磁电压至少10,，那么，励磁调节器将控制励磁电流。
例如， V交流 = 1.11 x V直流以及V直流 = 1.1 x VFIELD因此，V直流 = 1.22 x VFIELD外部交流电源必须安装有高速熔断器，从而保护励磁调节器。
对于具有10A励磁能力的控制器，应使用10A熔断器。
注意事项:在使用外部交流输入时，端子之间具有正确的相位关系非常重要。
必须从L1(红色)和L2(黄色)相位上直接获得电源，或者通过变压器间接获得电源。
L1必须连接到FL1上，同时，L2必须连接到FL2上。
电源等级为:最大为500V 交流线线频率为50-60Hz 励磁输出F- (D3) 电机励磁连接所使用的直流电源。
励磁输出F+(D4) 在这些端子上所使用的直流输出电压将取决于交流电源电压以及励磁控制模式。
SSD 欧陆直流调速器DC590 操作手册简介：590+全数字式直流控制器产品，在保留原590C卓越性能的基础上，进行了以下改进：■新增本地控制功能，即可通过操作面板6901实现马达的启/停、速度控制；■新增Devicenet、Canopen、Lonworks总线通讯功能；■与欧陆变频器690+具有相同的外形、统一的编程/参数设置方式和通讯方式；■电枢电压、电枢电流、磁场电流完全由软件设定，不再使用校验板；■内置风扇噪音更低。
产品用途：适用于控制永磁或并励直流电机的速度和力矩。
规格型号：590+系列产品简介：非再生回馈，带隔离的控制电路板，可作为用户设备的控制主机，绝对线性化的控制使512C系列适用于小功率单传动或多传动的应用，单相供电，。
■力矩或速度控制■完全隔离的控制电路板■多点速度和电流给定■极度线性控制回路产品用途：适用于控制永磁或并励直流电机的速度和力矩。
规格型号：110-460V单相供电型号额定功率输出120V Supply230V Supply460V SupplyCunent AField VDC512C/040/0000.20.31.14100/200 512C/080/0000.30.72.28512C/160/0000.752.24.516 512C/320/0001.53.7932其它说明：技术规格：电源110V-480VAC±10%，单相供电，50-60Hz±5%辅助电源110V-120V，220V-240V±10%或380V-415V±10%可选模拟输入4个，速度给定/辅助给定/力矩或电流限制(+10V/测速电机反馈(最大350VDC)模拟输出4个，速度/斜坡给定/综合给定(+10V)/电枢电流(+5VDC)数字输入2个，启动运行(+10至24VDC)/堵转超弛控制(+10V)数字输出2个，运行状态检测/零速(24V 50mA)参考电压2个，-10VDC/+10VDC LED自诊断显示电源，堵转，过流保护电动电位器调整最大速度/最小速度/电流限制/加速斜坡(0-40秒)/减速斜坡(0-40秒)/IR补偿/速度稳定性/零速偏移补偿开关调整电枢电流校准/电枢电压校准/测速电机反馈/零速状态/给定/电流表输出/供电电压选择(跳线)磁场供电0.9X供电电压，最大为3A环境温度0-45℃，1000米以下无需降容使用过载能力150%过载，可持续最长时间为60秒产品简介：四象限，单相供电，带逆变回馈功能的514C可以提供完全的四象限直流电机控制。
