电力拖动自动控制系统直流拖动控制系统内容提要⏹直流调速方法⏹直流调速电源⏹直流调速控制引言直流电动机具有良好的起、制动性能，宜于在大范围内平滑调速，在许多需要调速和快速正反向的电力拖动领域中得到了广泛的应用。
由于直流拖动控制系统在理论上和实践上都比较成熟，而且从控制的角度来看，它又是交流拖动控制系统的基础。
因此，为了保持由浅入深的教学顺序，应该首先很好地掌握直流拖动控制系统。
根据直流电机转速方程Φ-=e K IR U n 直流调速方法n U I R ΦK e 式中—转速（r/min ）；—电枢电压（V ）；—电枢电流（A ）；—电枢回路总电阻（Ω）；—励磁磁通（Wb ）；—由电机结构决定的电动势常数。
（1-1）由式（1-1）可以看出，有三种方法调节电动机的转速：（1）调节电枢供电电压U；（2）减弱励磁磁通 ；（3）改变电枢回路电阻R。
（1）调压调速⏹工作条件：保持励磁Φ= ΦN；保持电阻R = Ra⏹调节过程：改变电压UN→U↓U↓→n↓，n0 ↓⏹调速特性：转速下降，机械特性曲线平行下移。
nn0O II LU NU 1U 2U 3nNn1n2n3调压调速特性曲线（2）调阻调速⏹工作条件：保持励磁Φ= ΦN；保持电压U =UN；⏹调节过程：增加电阻Ra→R↑R ↑→n↓，n0不变；⏹调速特性：转速下降，机械特性曲线变软。
nn0O II LR aR 1R 2R 3nNn1n2n3调阻调速特性曲线（3）调磁调速⏹工作条件：保持电压U =UN；保持电阻R = Ra；⏹调节过程：减小励磁ΦN→Φ↓Φ↓→n↑，n0 ↑⏹调速特性：转速上升，机械特性曲线变软。
nn0OT e T LΦNΦ1Φ2Φ3 nNn1n2n3调磁调速特性曲线三种调速方法的性能与比较对于要求在一定范围内无级平滑调速的系统来说，以调节电枢供电电压的方式为最好。
改变电阻只能有级调速；减弱磁通虽然能够平滑调速，但调速范围不大，往往只是配合调压方案，在基速（即电机额定转速）以上作小范围的弱磁升速。

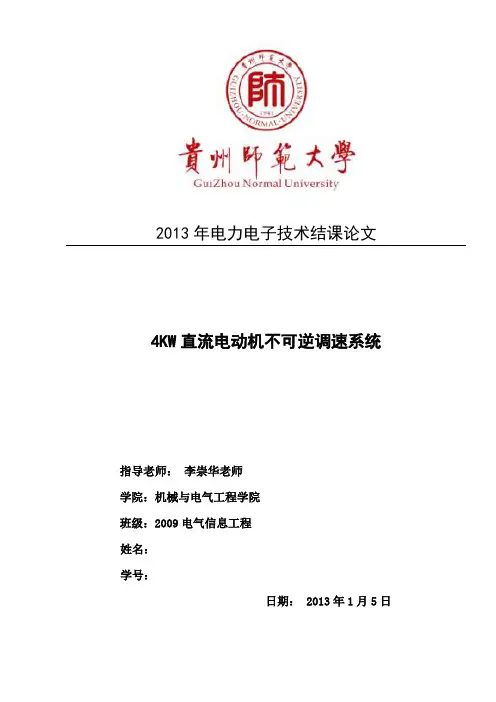

2013年电力电子技术结课论文4KW直流电动机不可逆调速系统指导老师：李崇华老师学院：机械与电气工程学院班级：2009电气信息工程姓名：学号：日期： 2013年1月5日目录设计要求及摘要----------------------------------------------- -5第一章系统整体方案的确定-------------------------------------9第一节开环控制系统-----------------------------------9第二节闭环调速控制系统的确定------------------------ 9第三节带电流截止负反馈闭环控制系统------------------11第二章主电路方案的选择及计算---------------------------------13第一节调速系统方案的选择---------------------------- -13第二节主电路的计算------------------------------------14第三章触发电路的选择及计算-----------------------------------17第一节触发电路的选择、设计-------------------------- 17第二节触发电路的计算---------------------------------19第四章继电器—接触器控制电路设计-----------------------------23第一节设计思路--------------------------------------- 23第二节控制电路图--------------------------------------23第三节电机制动的选择及其计算-------------------------23第四节控制电器的选择----------------------------------23第五章 1.1kw直流调速系统电气原理总图--------------------------26第六章元气件明细表---------------------------------------------26第七章结论---------------------------------------------------- 29第八章致谢---------------------------------------------------- -31第九章参考文献-------------------------------------------------33设计要求一．题目：4kw以下直流电动机不可逆调速系统设计二．基本参数：直流电动机：额定功率Pn=1.1kW 额定电压Un=110V额定电流In=13A 转速Nn=1500r/min电枢电阻Ra=1Ω极数2p=2励磁电压Uex=110V 电流Iex=0.8A 三．设计性能要求：调速范围D=10，静差率s≤10%，制动迅速平稳四．设计任务：1.设计合适的控制方案。
湖南工程学院课程设计任务书课程名称：电力电子技术题目：直流电机斩波调速控制系统设计专业班级电气工程及其自动化0603学生姓名：刘清学号：200601010314指导老师：蔡斌军审批：任务书下达日期2009 年 6 月8 日设计完成日期2009 年 6 月19 日第一章概述 (1)1.1概述 (1)1.2控制对象 (1)1.3控制要求...................................２1.4设计任务...................................２第二章系统工作原理 (3)2.1直流电机的结构与调速原理 (3)2.2调速方案选择 (5)2.3 调速电路方案 (6)2.4 控制方案选择 (7)第三章主电路设计与分析 (8)3.1 主电路原理图及说明 (8)3.2 电路参数计算及选型 (9)第四章控制电路的设计与分析 (11)4.1宽调制PWM电路 (11)4.2电流检测装置 (12)4.3 电流调节器ACR (13)4.4 触发装置 (13)总结 (15)参考文献 (16)附录 (17)第一章.概述 (1)第二章.设计总体思路 (2)2.1主电路设计思路 (2)2.2控制电路设计思路 (3)2.3结构框图 (5)第三章. 各单元思路 (6)3.1 主电路的设计 (6)3.1.1 主电路 (6)3.1.2 电路分析 (6)3.1.3 主电路参数计算和元器件的选择 (6)3.1.4 H型桥式斩波电路的设计 (8)3.1.5 整流电路的设计 (8)3.2 控制电路的设计 (9)3.2.1 控制电路框图 (9)3.2.2 控制电路原理简要 (9)3.2.3 SG3525的结构图和工作原理 (10)3.2.4 各引脚具体功能 (11)3.2.5 SG3525的工作原理 (12)3.2.6 SG3525主要电路及其功能 (13)第四章.保护电路及设计 (14)4.1 主回路输出端过电流保护 (14)4.2 电源欠压报警 (14)4.3 MOSFET的保护设计 (15)4.3.1 MOSFET的过电流保护 (15)4.3.2 MOSFET开关过程中的过电压保护 (16)第五章．总结与体会 (16)附录 (18)参考文献 (19)评分表 (20)第一章.概述电力电子技术在现代化社会的建设中的应用起着重要作用并得到飞跃性的发展。
摘要直流电动机具有良好的起动、制动性能，宜于在宽范围内平滑调速，在许多需要调速和快速正反向的电力拖动领域中得到了广泛的应用。
近年来，虽然高性能交流调速技术发展很快，但是直流拖动控制系统在理论上和实践上都比较成熟，应用前景相当广阔；而且从控制规律的角度来看，直流拖动控制系统又是交流拖动控制系统的基础。
掌握直流拖动控制系统的基本规律和控制方法具有非常大的必要性。
根据生产机械要求，电力拖动控制系统有调速系统、伺服系统、张力控制系统、多电动机同步控制系统等多种类型。
而各系统往往都是通过转速来实现的，本文研究直流调速系统，是电力拖动控制系统中的基础和及其重要的部分。
针对双闭环可逆直流PWM调速系统进行了较深入的研究，从直流调整系统原理出发，逐步建立了闭环直流PWM调整系统的模型。
关键词：直流电动机直流调速系统双闭环 PWM调速PWM-M可逆调速系统设计1 直流电动机的调速方法介绍直流电动机的调速方法有三种：（1）改变电枢电阻（R）调速。
（2）改变电枢电压（U）调速。
（3）改变主磁通（ ）调速。
前两种调速方法主要适用于恒转矩负载，后一种调速方法适用于恒功率负载。
串电阻调速为有级调速，调速平滑性比较差，机械特性斜率增大，速度稳定性比较差，受静差率的限制，调速范围比较小。
改变电枢电压调速为无级调速，机械特性斜率不变，速度稳定性好，调速范围比较大。
改变主磁通调速，控制方便，能量损耗比较小，调速平滑，但受最高转速限制，调速范围不大。
对于要求在一定范围内无级平滑调速的系统来说，以改变电枢电压调速方式为最好。
因此，自动控制的直流调速系统往往以调压调速为主要调节方式。
2 PWM控制系统的优点自从全控型电力电子器件问世以后，就出现了采用全控型的开关功率元件进行脉宽调制的控制方式，形成了脉宽调制变换器-直流电动机调速系统，简称直流脉宽调速系统，或直流PWM调速系统。
PWM系统在很多方面有较大的优越性：（1）主电路线路非常简单，需要用到的功率器件比较少。

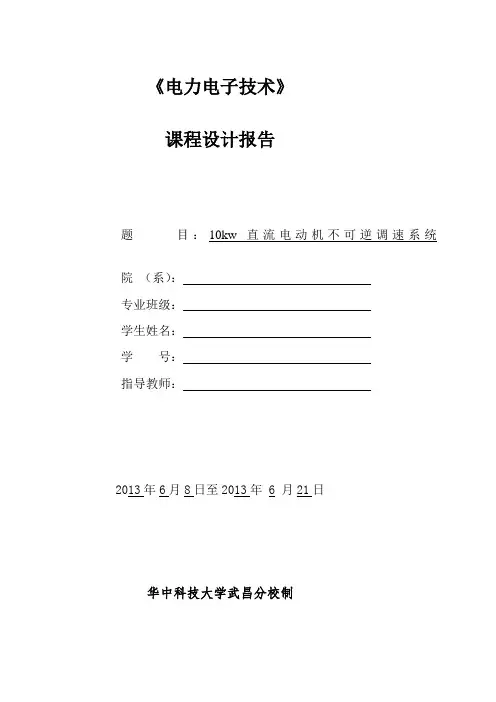

《电力电子技术》课程设计报告题目：10kw直流电动机不可逆调速系统院（系）：专业班级：学生姓名：学号：指导教师：2013年6月8日至2013年 6 月21日华中科技大学武昌分校制《电力电子技术》课程设计任务书三、原始资料主电路选择与参数计算（1）主电路选择原则（2）参数计算包括：➢整流变压器的参数计算➢整流晶闸管的型号选择➢保护电路元件参数计算➢平波电抗器电感量计算励磁电路设计重点说明（1）励磁电路选择原则.（2）励磁电路设计时要遵循先加励磁后加电枢电压的原则，同时要设有弱磁保护。
（3）参数计算包括：➢整流二极管的参数计算➢弱磁保护元件选择触发电路设计重点说明（1）为使线路简单，工作可靠，装置体积小，要求选用KJ004组成的六脉冲集成触发电路。
（2）设计说明包括：➢芯片关键引脚的作用➢KJ041输入输出脉冲关系图➢触发电路输出端与主电路晶闸管联接图系统总体设计框架目录1.课程设计目的 (1)2.课程设计要求 (1)2.1技术数据与要求 (1)2.2设计内容 (1)3.设计内容 (2)3.1调速系统方案的选择 (2)3.2主电路计算 (3)3.2.1整流变压器计算 (3)3.2.2晶闸管元件的额定电压 (4)3.2.3晶闸管保护环节的计算 (5)3.2.4电抗器的参数计算 (7)3.2.5 励磁电路元件的选择 (8)3.3触发电路的选择与校正 (8)4.设计总结 (9)5.参考文献 (10)附录 (11)1. 课程设计目的通过对直流电动机不可逆调速系统的设计，巩固和提高学过的电力电子技术、电机学的基础知识和专业知识，提高运用所学的知识进行独立思考和综合分析、解决实际问题的能力，培养掌握正确的思维方法和利用软件和硬件解决实际问题的基本技能。
2. 课程设计要求2.1技术数据与要求技术数据：直流电动机：型号：713-Z ；额定功率kW P N 10=；额定电压V U N 220=；额定电流A I N 55=；转速min 1000r n N =；极数42=p ；电枢电阻Ω=5.0a R ；电枢电感mH L D 7=；励磁电压V U L 220=；励磁电流A I L 6.1=。
1 绪论1.1 课题的研究背景和意义直流电动机是最早出现的电动机，也是最早能实现调速的电动机。
长期以来，直流电动机一直占据着调速控制的统治地位。
由于它具有良好的线性调速特性，简单的控制性能，高的效率，优异的动态特性;尽管近年来不断受到其他电动机(如交流变频电机、步进电机等)的挑战，但到目前为止，它仍然是大多数调速控制电动机的优先选择。
近年来，直流电动机的结构和控制方式都发生了很大变化。
随着计算机进入控制领域以及新型的电力电子功率元件的不断出现，使采用全控型的开关功率元件进行脉宽调制 (PulseWidthModulation，简称PWM)控制方式已成为绝对主流。
这种控制方式很容易在单片机控制中实现，从而为直流电动机控制数字化提供了契机。
五十多年来，直流电气传动经历了重大的变革。
首先，实现了整流器件的更新换代，从50年代的使用己久的直流发电机一电动机组(简称G-M系统)及水银整流装置，到60年代的晶闸管电动机调速系统(简称V-M系统)，使得变流技术产生了根本的变革。
再到脉宽调制 (PulsewidthModulation)变换器的产生，不仅在经济性和可靠性上有所提高，而且在技术性能上也显示了很大的优越性，使电气传动完成了一次大的飞跃。
另外，集成运算放大器和众多的电子模块的出现，不断促进了控制系统结构的变化。
随着计算机技术和通信技术的发展，数字信号处理器单片机应用于控制系统，控制电路己实现高集成化，小型化，高可靠性及低成本。
以上技术的应用，使系统的性能指标大幅度提高，应用范围不断扩大。
由于系统的调速精度高，调速范围广，所以，在对调速性能要求较高的场合，一般都采用直流电气传动。
技术迅速发展，走向成熟化、完善化、系统化、标准化，在可逆、宽调速、高精度的电气传动领域中一直居于垄断地位[1]。
目前，国内各大专院校、科研单位和厂家也都在开发直流数字调速装置。
姚勇涛等人提出直流电动机及系统的参数辨识的方法。
该方法依据系统或环节的输入输出特性，应用最小二乘法，即可获得系统或环节的内部参数，所获的参数具有较高的精度，方法简便易行。

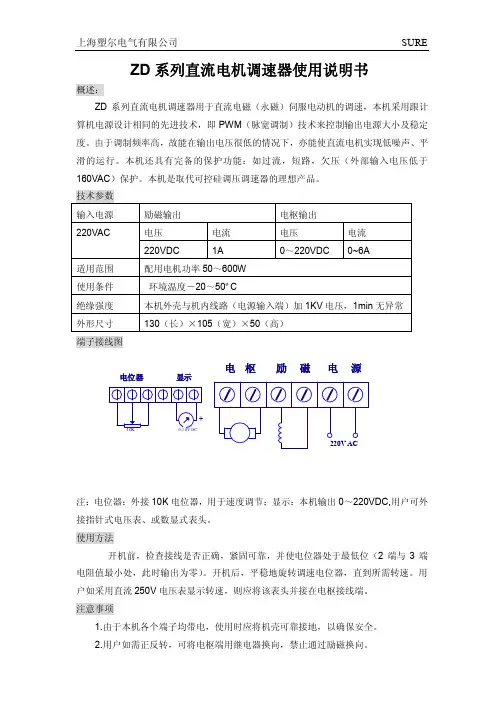

ZD系列直流电机调速器使用说明书概述：ZD系列直流电机调速器用于直流电磁（永磁）伺服电动机的调速，本机采用跟计算机电源设计相同的先进技术，即PWM（脉宽调制）技术来控制输出电源大小及稳定度。
由于调制频率高，故能在输出电压很低的情况下，亦能使直流电机实现低噪声、平滑的运行。
本机还具有完备的保护功能：如过流，短路，欠压（外部输入电压低于160VAC）保护。
本机是取代可控硅调压调速器的理想产品。
技术参数输入电源励磁输出电枢输出220VAC电压电流电压电流220VDC 1A 0～220VDC 0~6A适用范围配用电机功率50～600W使用条件环境温度－20～50ºC绝缘强度本机外壳与机内线路（电源输入端）加1KV电压，1min无异常外形尺寸130（长）×105（宽）×50（高）端子接线图注：电位器：外接10K电位器，用于速度调节；显示：本机输出0～220VDC,用户可外接指针式电压表、或数显式表头。
使用方法开机前，检查接线是否正确，紧固可靠，并使电位器处于最低位（2端与3端电阻值最小处，此时输出为零）。
开机后，平稳地旋转调速电位器，直到所需转速。
用户如采用直流250V电压表显示转速，则应将该表头并接在电枢接线端。
注意事项1.由于本机各个端子均带电，使用时应将机壳可靠接地，以确保安全。
2.用户如需正反转，可将电枢端用继电器换向，禁止通过励磁换向。
3.切忌将电枢与励磁接反。
可用万用表电阻档确定电机接线端：测量电阻较大时（几千欧）为励磁端（T1,T2）;测量电阻较小时（几欧）为电枢端（S1,S2）。
故障处理序号故障现象原因处理1 无输出，电机不转，转速显示为零电源无电，保险断接通电源；换保险2 保险管击穿接线错；负载过大整流二极管击穿正确接线；选配容量合适的调速器；更换二极管3 电机高速运转，调速失效场效应管击穿（ZD）检查确认后更换厂名：上海塑尔电气有限公司销售部地址：上海市闵行区莘庄地铁北广场金宵大厦1701室电话：************传真：54170480 邮编：201100。
单片机原理及应用课程设计报告设计题目：学院：专业：班级：学号：学生姓名：指导教师：年月日目录设计题目 (1)1 设计要求及主要技术指标： (1)1.1 设计要求 (1)1.2 主要技术指标 (2)2 设计过程 (2)2.1 题目分析 (4)2.2 整体构思 (4)2.3 具体实现 ................... 错误!未定义书签。
3 元件说明及相关计算 (5)3.1 元件说明 (5)3.2 相关计算 (6)4 调试过程 (6)4.1 调试过程 (6)4.2 遇到问题及解决措施 (7)5 心得体会 (7)参考文献 (8)附录一：电路原理图 (9)附录二：程序清单 (9)设计题目：PWM直流电机调速系统本文设计的PWM直流电机调速系统，主要由51单片机、电源、H桥驱动电路、LED 液晶显示器、霍尔测速电路以及独立按键组成的电子产品。
电源采用78系列芯片实现+5V、+15V对电机的调速采用PWM波方式，PWM是脉冲宽度调制，通过51单片机改变占空比实现。
通过独立按键实现对电机的启停、调速、转向的人工控制，LED实现对测量数据（速度）的显示。
电机转速利用霍尔传感器检测输出方波，通过51单片机对1秒内的方波脉冲个数进行计数，计算出电机的速度，实现了直流电机的反馈控制。
关键词：直流电机调速；定时中断；电动机；PWM波形；LED显示器；51单片机1 设计要求及主要技术指标：基于MCS-51系列单片机AT89C52，设计一个单片机控制的直流电动机PWM调速控制装置。
1.1 设计要求（1）在系统中扩展直流电动机控制驱动电路L298，驱动直流测速电动机。
（2）使用定时器产生可控的PWM波，通过按键改变PWM占空比，控制直流电动机的转速。
（3）设计一个4个按键的键盘。
K1:“启动/停止”。
K2：“正转/反转”。
K3：“加速”。
K4:“减速”。
（4）手动控制。
在键盘上设置两个按键----直流电动机加速和直流电动机减速键。
