一、实训目的本次实训旨在使学生了解直流电动机的工作原理、调速方法及其在实际应用中的重要性。
通过实训，使学生掌握直流电动机的调速原理、调速方法、调速装置及其操作方法，提高学生对电机调速技术的理解和应用能力。
二、实训内容1. 直流电动机基本结构及工作原理实训开始前，先向学生介绍直流电动机的基本结构，包括定子、转子、电刷、换向器等部件。
然后讲解直流电动机的工作原理，即通过电磁感应原理将直流电能转换为机械能。
2. 直流电动机调速方法（1）调压调速：通过改变电枢电压来调节电动机转速。
升压时转速升高，降压时转速降低。
（2）电枢串电阻调速：在电枢回路中串联电阻，通过改变电阻值来调节电动机转速。
电阻越大，转速越低。
（3）改变磁通调速：通过改变励磁电流来调节电动机转速。
升压时转速降低，降压时转速升高。
3. 直流电动机调速装置及操作方法（1）调压调速装置：采用直流调压器，通过调节调压器的输出电压来改变电枢电压。
（2）电枢串电阻调速装置：采用调速电阻器，通过调节电阻器的阻值来改变电枢回路中的电阻。
（3）改变磁通调速装置：采用励磁调节器，通过调节励磁电流来改变磁通。
4. 实训操作（1）调压调速：将直流电动机接入调压调速装置，通过调节调压器输出电压，观察电动机转速的变化。
（2）电枢串电阻调速：将直流电动机接入电枢串电阻调速装置，通过调节调速电阻器的阻值，观察电动机转速的变化。
（3）改变磁通调速：将直流电动机接入改变磁通调速装置，通过调节励磁调节器的电流，观察电动机转速的变化。
三、实训结果与分析1. 调压调速实训结果表明，通过调节调压器的输出电压，可以实现对直流电动机转速的调节。
升压时转速升高，降压时转速降低。
但需要注意的是，电压过高或过低都会对电动机造成损害。
2. 电枢串电阻调速实训结果表明，通过调节调速电阻器的阻值，可以实现对直流电动机转速的调节。
电阻越大，转速越低。
但电阻过大时，会导致电枢电流过大，损耗能量过多，效率变低。
小直流电机调速实验报告【前言】小直流电机调速是电动机控制的基础，也是电力电子技术中的一个重要实验项目，本实验通过对小直流电动机调速系统的搭建和调试，了解电力电子技术在电动机控制中的应用，提高学生对电动机控制的认识和理解。
【实验目的】1. 熟悉小直流电动机的电路结构和性能特点；2. 掌握控制小直流电机转速的方法；3. 学会使用单相可控硅控制直流电机；4. 掌握直流电动机调速原理及其控制策略；5. 了解直流电动机调速系统的工作流程和控制方法。
1. 小直流电机2. 可控硅触发电路3. 脉冲宽度调制器(PWM)模块4. 直流电源5. 数字万用表小直流电动机调速的基本原理是通过改变电动机的电压和电流来改变转速，实现精度调速。
当调整电动机电源的电压时，电动机转速会相应地变化。
可控硅是被广泛应用的电力半导体器件之一，使用可控硅控制电动机启动和停止，可以实现对电动机的精确控制。
触发电路通过贝尔定律、黎曼和华氏定理结合可控硅的工作原理将正弦波信号转换成脉冲波信号，从而使可控硅转导角度和电流变化。
PWM模块控制可控硅导通时间，间断时间和工作周期，从而实现电机转速的精确调节。
1. 搭建电路：将可控硅触发电路和小直流电动机连接到直流电源上；2. 打开电源开关，将电压调节到合适的值；3. 启动可控硅触发电路，使电机开始运转；4. 使用数字万用表，测量电机运转的转速，记录结果；5. 按照实验要求，改变PWM模块的各种参数，观察电动机转速的变化；6. 记录实验过程和结果，写出实验报告。
【实验结果与分析】通过实验，成功地搭建了小直流电动机调速系统，实现了对电机的转速精确控制。
在调节可控硅导通角度的过程中，电机转速随着导通角度的变化而发生变化，证明控制电机转速的方法是可行的。
在调节PWM模块参数的过程中，也可以看到电机转速的变化。
实验结果表明，小直流电动机调速采用可控硅和PWM模块控制，可以实现高精度、高效率的电机转速调节。
【结论】【改进方向】本实验中使用的是单相可控硅，受限于控制系统的复杂度和硬件成本，只能实现单向控制，控制效果相对较差。
直流PWM 调速系统原理及特性实验一、实验目的通过实验掌握双极性直流PWM 调速系统的组成、原理及特性；二、预习要求1．复习双极式直流PWM 调速系统原理及特性。
2．回答下列问题：（1）直流PWM 放大器在直流PWM 调速系统中的作用是什么？答：用脉宽调制的方法，把恒定的直流电源电压调制成频率一定，宽度可变的脉冲电压序列，从而可以改变平均输出电压的大小，以调节电机转速。
（2） 调节直流电机的速度主要有哪几种方法？答：由公式可知：e U IRn K -=Φ其中n 为电机转速，U 为电枢电压，I 为电枢电流，R 为电枢回路总电阻，Φ为励磁磁通，Ke 为电动势常数。
因此，调速方法有以下几种： 1）调节电枢供电电压U 2）减弱励磁磁通Φ3）改变电枢回路总电阻R(3) 调速系统的性能指标主要有哪些？答：A. 稳态指标。
1）调速范围D ：生产机械要求电动机能达到的最高转速和最低转速之比。
2）静差率S ：当系统在某一转速下运行时，负载由理想空载变到额定负载时所对应的转速降落与理想空载转速之比。
B. 动态指标。
（a ）跟随性能指标：在给定信号（或称参考输入信号）R （t ）的作用下，系统输出量C （t ）的变化情况用跟随性能指标来描述。
跟随性能指标包括上升时间、超调量、调节时间等指标。
（b ）抗扰性能指标：控制系统在稳态运行中，如果受到外部扰动（如负载变化、电网电压波动），就会引起输出量的变化。
输出量变化多少？经过多长时间能恢复稳定运行？这些问题反映了系统抵抗扰动的能力。
抗扰性能指标包括最大动态变化量和恢复时间等指标。
三、实验仪器及设备1．三相调压器一台2．交流电机+直流电机机组一套3．双线示波器一台4．实验与开发平台一套5．转速表一只四、实验内容及步骤1.断开总电源开关，检查实验设备的连接线。
2.合上总电源开关，压合“控制电源”键，控制电源指示灯亮。
3.选择操作及测试面板上相关按键的状态：设置“主控微机”键为“MCU”状态、设置“给定方式”键为“数字”状态（若希望由上位计算机发出命令）或“模拟”状态（若给定由面板上模拟电位器设置）、“运行模式”键此时不起作用、设置“电机选择”键为“DM”状态、设置“运行状态”键为“停止”状态。
一、实训目的本次直流电机控制实训旨在使学生掌握直流电机的基本原理、控制方法及其在实际应用中的操作技能。
通过实训，学生能够了解直流电机的结构、工作原理，学习PWM（脉宽调制）技术、单片机控制等现代电机控制技术，并能够独立完成直流电机的控制实验，提高动手能力和工程实践能力。
二、实训内容1. 直流电机基本原理学习首先，对直流电机的基本结构和工作原理进行了学习。
直流电机主要由转子、定子、电刷、换向器和励磁绕组等部分组成。
在了解这些基本组成部分的基础上，进一步学习了直流电机的转矩、转速与电压、电流之间的关系，以及直流电机的启动、制动和调速方法。
2. PWM技术学习PWM技术是现代电机控制中的重要技术之一。
通过学习PWM技术，了解了PWM信号的产生原理、特点及其在电机控制中的应用。
同时，学习了PWM控制电路的设计和调试方法。
3. 单片机控制学习单片机是现代电机控制系统的核心控制器。
通过学习单片机的基本原理、编程方法和接口技术，掌握了如何使用单片机控制直流电机的转速和转向。
4. 实验操作在实验过程中，按照以下步骤进行操作：（1）搭建实验电路：根据实验要求，连接直流电机、PWM控制器和单片机等元器件，搭建完整的实验电路。
（2）编写程序：使用C语言编写单片机控制程序，实现直流电机的转速和转向控制。
（3）调试程序：通过示波器等工具观察PWM信号和电机运行状态，对程序进行调试和优化。
（4）测试实验效果：观察电机转速和转向是否符合预期，验证实验效果。
三、实验结果与分析1. 转速控制实验在转速控制实验中，通过调整PWM信号的占空比，实现了直流电机的无级调速。
实验结果表明，随着PWM占空比的增大，电机转速逐渐提高；随着PWM占空比的减小，电机转速逐渐降低。
2. 转向控制实验在转向控制实验中，通过改变PWM信号的极性，实现了直流电机的正反转。
实验结果表明，当PWM信号正负极性相反时，电机转向相反。
3. 实验结果分析通过本次实训，掌握了直流电机的基本原理、PWM技术和单片机控制方法。
直流电动机调速实验报告摘要：本次实验通过对直流电动机调速系统的设计与搭建，探索了采用不同控制方法对电动机进行调速的效果与特性。
通过实验验证，得出了电流调速和电压调速方法在直流电动机调速中的应用特点和优缺点。
一、引言直流电动机是一种广泛应用于工业生产中的电动机，其具有调速范围广、响应快、工作可靠等特点。
直流电动机调速是工业自动控制系统中的常见问题，其调速性能直接影响到生产设备的工作效率和质量。
因此，对直流电动机调速系统进行研究与实验具有重要的意义。
二、实验目的1.熟悉直流电动机的基本结构和工作原理；2.掌握电流调速和电压调速在直流电动机调速中的应用特点；3.进行实验验证，分析电流调速和电压调速的优缺点。
三、实验原理直流电动机的调速方法主要包括电流调速和电压调速两种。
电流调速通过改变电机的输入电流来调节电机的转速，而电压调速则是通过改变电机的输入电压来调节电机的转速。
电流调速适用于负载变化较大的场合，而电压调速适用于负载稳定的场合。
四、实验设备与材料1.直流电动机；2.调速器；3.控制器；4.多用表；5.实验电路板等。
五、实验步骤1.搭建电流调速实验电路，连接电动机、调速器和控制器；2.按照实验要求调节控制器的参数；3.打开电源，设置控制器的输入信号；4.在实验过程中记录电机的转速、电流和输出功率等参数；5.将实验数据整理并进行分析。
六、实验结果与讨论根据实验数据，绘制了电流调速和电压调速的转速-负载特性曲线。
分析实验数据发现，电流调速方法在负载变化较大时，保持了较稳定的转速，且响应速度较快。
而电压调速方法在负载较稳定时能够保持较好的速度稳定性，但对于负载变化较大的情况，则转速会有较大波动。
七、结论通过本次实验研究发现，电流调速和电压调速方法在直流电动机调速中具有不同的应用特点和优缺点。
电流调速适用于负载变化较大的场合，能够保持转速的稳定性和响应速度；而电压调速适用于负载较稳定的场合，能够保持较好的转速稳定性。
一、实验目的1. 理解直流调速电机的工作原理和调速方法。
2. 掌握直流调速电机的调速性能指标及其测试方法。
3. 熟悉直流调速电机的驱动电路和控制系统。
4. 培养实验操作技能和数据分析能力。
二、实验仪器与设备1. 直流调速电机：一台2. 可调直流电源：一台3. 电机转速测量仪：一台4. 电流表：一台5. 电压表：一台6. 实验台：一套三、实验原理直流调速电机是通过改变电枢电压或励磁电流来调节电机转速的。
本实验采用改变电枢电压的方式来实现调速。
四、实验内容与步骤1. 实验一：直流调速电机调速性能测试（1）连接实验电路，确保接线正确无误。
（2）将可调直流电源输出电压调至一定值，启动电机。
（3）使用电机转速测量仪测量电机转速。
（4）改变可调直流电源输出电压，重复步骤（3），记录不同电压下的电机转速。
（5）绘制电机转速与电压的关系曲线。
2. 实验二：直流调速电机驱动电路与控制系统测试（1）连接实验电路，确保接线正确无误。
（2）启动电机，观察电机正反转及转速。
（3）调整驱动电路中的PWM波占空比，观察电机转速变化。
（4）改变PWM波频率，观察电机转速变化。
（5）绘制电机转速与PWM波占空比、频率的关系曲线。
五、实验结果与分析1. 实验一结果分析根据实验一的数据，绘制电机转速与电压的关系曲线。
分析曲线，得出以下结论：（1）电机转速与电枢电压成正比关系。
（2）电机转速存在最大值和最小值，分别为电机空载转速和堵转转速。
2. 实验二结果分析根据实验二的数据，绘制电机转速与PWM波占空比、频率的关系曲线。
分析曲线，得出以下结论：（1）电机转速与PWM波占空比成正比关系。
（2）电机转速与PWM波频率成反比关系。
（3）PWM波频率过高或过低都会导致电机转速不稳定。
六、实验总结1. 通过本次实验，掌握了直流调速电机的工作原理和调速方法。
2. 熟悉了直流调速电机的调速性能指标及其测试方法。
3. 掌握了直流调速电机的驱动电路和控制系统。

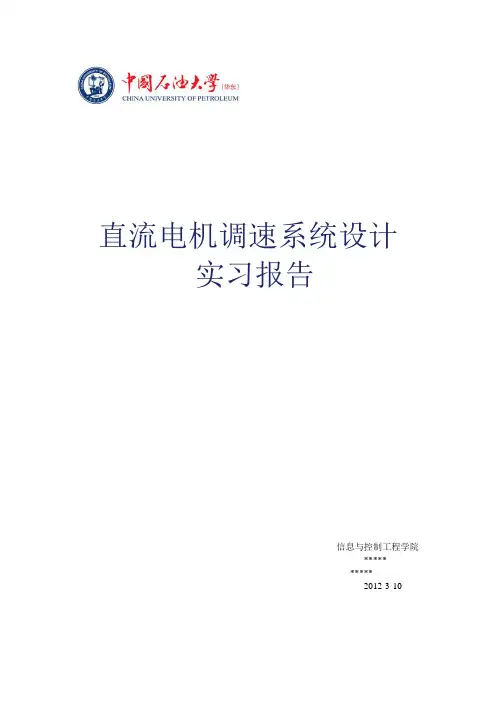

直流电机调速系统设计实习报告信息与控制工程学院**********2012-3-10一：设计任务：设计并制作一套直流电机调速系统，主要包括两部分：主电路部分和以单片机为核心的控制电路部分。
二：系统总体框图直流电源为24V单片机型号为STC12C5A16AD，此型号单片机有两路PWM，8路AD,有P0，P1，P2,P3口，每个口有四种方式。
输入用的是电位器，型号为103驱动用IR2125显示用的是共阳极型数码管码盘一圈有24个孔，每转一圈可产生24个脉冲三：主电路及驱动电路图图1：主电路图图2：驱动电路图四：主要测试结果这次测试我们组可以用旋钮实现转速的设定，能够用数码管显示转速，单片机输出占空比可调的PWM波，可以从0%调到100%，通过单片机系统与DC/DC电路系统的联调，能够实现对转速的开环控制，电机能够从零开始转动，实现可调，但调速效果没有想象中的好。
五：心得体会本次课程设计任务较重，而且时间较短，5天时间，我跟队友一起在完成设计任务的同时，学到了很多东西。
本次实习使我们对电气元件及电工技术有一定的感性和理性认识，对电工技术等方面的专业知识做了进一步的理解，并且将我们之前所学到的单片机、模电等相关知识结合掌握，运用到实践中。
此次课程设计，从电路设计到电路板的布局、焊接，再到程序的编写、下载、调试、实现，期间我们遇到很多问题，在我们努力及老师同学的帮助，最终顺利完成了任务。
课程设计实习是每一个大学毕业生必须拥有的一段经历，它使我们在实践中了解社会，让我们学到了很多在课堂上根本就学不到的知识，也打开了视野，增长了见识，培养学生理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作能力，培养学生团结合作，共同探讨，共同前进的精神，为我们以后更好地服务社会打下了坚实的基础。
一、实验目的1. 理解电机调速控制系统的基本原理和结构。
2. 掌握电机调速控制系统的设计方法和步骤。
3. 熟悉电机调速控制系统的调试与优化方法。
4. 提高实际操作能力和分析解决问题的能力。
二、实验原理电机调速控制系统是利用电力电子技术、微电子技术和计算机技术实现电机转速的精确控制。
常见的调速方式有直流调速、交流调速和变频调速等。
本实验以直流调速系统为例，通过PWM（脉宽调制）技术实现对直流电机的调速。
三、实验内容1. 实验器材- 直流电机- 电机驱动器- PWM控制器- 测速传感器- 电脑- 数据采集卡2. 实验步骤（1）搭建实验电路：将直流电机、电机驱动器、PWM控制器、测速传感器和数据采集卡连接起来，形成电机调速控制系统。
（2）编写程序：利用编程软件编写PWM控制器程序，实现对电机转速的控制。
（3）调试系统：通过调整PWM控制器的占空比，观察电机转速的变化，直至达到预期转速。
（4）采集数据：利用数据采集卡采集电机转速、电流等数据，进行分析和处理。
（5）优化系统：根据实验结果，调整PWM控制器的参数，优化电机调速控制系统。
四、实验结果与分析1. 实验结果通过实验，成功搭建了电机调速控制系统，并实现了对直流电机的精确调速。
2. 数据分析（1）电机转速与PWM占空比的关系：实验结果表明，电机转速与PWM占空比呈线性关系。
当占空比增大时，电机转速提高；当占空比减小时，电机转速降低。
（2）电机电流与PWM占空比的关系：实验结果表明，电机电流与PWM占空比呈非线性关系。
当占空比增大时，电机电流先增大后减小；当占空比减小时，电机电流先减小后增大。
（3）电机转速与负载的关系：实验结果表明，电机转速与负载呈非线性关系。
当负载增大时，电机转速降低；当负载减小时，电机转速提高。
五、实验总结1. 本实验成功搭建了电机调速控制系统，并实现了对直流电机的精确调速。
2. 通过实验，掌握了电机调速控制系统的基本原理和设计方法。
《单片机原理与应用》课程设计报告直流电机PWM波调速的设计与制作要求：一、功能要求1、实现利用PWM波控制直流电机的转速；2、用数码管显示PWM波的输出占空比；3、用数码管显示直流电机的转速标志；4、实现对直流电机的速度调制；二、设计过程要求1、查阅资料确定设计方案；2、对设计方案进行仿真验证；3、选择合适的元器件，搭建电路实验验证效果；4、画出PCB图；5、书写设计报告；6、答辩。
三、设计报告要求设计报告主要包括：题目、内容和要求、总体方案和设计思路、仿真电路图、软件设计、仿真调试效果、实验测试效果图、PCB图、心得体会。
姓名：谭德兵学号：1886100112专业：电子科学与技术班级：10级01班成绩：评阅人：安徽科技学院理学院物电系一、实验设计目的1、掌握脉宽调制的方法；2、用程序实现脉宽调制，并对直流电机进行调速控制；3、学习用LM339内部四个电压比较器产生锯齿波、直流电压、PWM脉宽；4、掌握脉宽调制PWM控制模式；5、掌握电子系统的一般设计方法；6、培养综合应用所学知识来指导实践的能力；7、掌握常用元器件的识别和测试，熟悉常用仪表，了解电路调试的基本方法进一步掌握制版、电路调试等技能。
二、实验设计设备单片机开发板，单片机最小系统，驱动器，直流电机，连接导线等三、实验设计原理1)设计总体方案总体设计模块1、STC89C52本设计运用单片机芯片STC89C52，通过控制单片机输出引脚P1.7输出的高低电平的延时时间长短来达到控制电机的目的,运用单片机定时器/计数器1对光电编码盘产生的冲进行计数，将所得到的数值送到P0口显示。
8051单片机引脚描述·电源引脚Vcc和Vss : Vcc：电源端，接＋5V，Vss：接地端。
·时钟电路引脚XTAL1和XTAL2：·XTAL1：接外部晶振和微调电容的一端，在片内它是振荡器倒相放大器的输入，若使用外部TTL时钟时，该引脚必须接地。
《电子技术》课程设计报告课题：班级学号学生姓名专业系别指导老师2012年05月一、设计目的a)培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。
b)学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。
c)进行基本技术技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。
d)培养学生的创新能力。
二、设计任务与要求1．设计电机驱动主回路，实现直流电机的正反向驱动；2．设计PWM驱动信号发生电路；3．设计电机转速显示电路；4. 设计电机转速调节电路；可以按键或电位器调节电机转速；5.安装调试；6.撰写设计报告。
三、设计思想及设计原理图11．信号可以采用数字方法给定，也可以采用电位器给定。
建议采用数字方法。
2．PWM信号可以采用三角波发生器和比较器产生，也可采用数字电路及可编程器件产生。
建议采用数字方法。
3．正反转主回路可以采用双极型器件实现，也可以用MOS器件实现；4．转速测量电路可以采用增量型光电编码器，也可采用自行制作的光电编码电路、霍尔传感器以及其它近似测速方法。
建议采用光电编码器。
5．显用数字方法显示电机转速。
采用光电编码等方法的脉冲测速方法时，可采用计数法测量电机转速；电机转速信号为模拟信号时，可采用数字表头显示转速。
建议采用数字方法。
6．(提高部分)可以采用反馈控制技术对系统进一步完善。
四、单元电路设计4.1 LM324组成的PWM直流电机产生电路4.1.1 它主要由U1（LM324）和Q1组成图4.1中，由U1a、U1d组成振荡器电路，提供频率约为400Hz的方波/三角形波。
U1c产生6V的参考电压作为振荡器电路的虚拟地。
这是为了振荡器电路能在单电源情况下也能工作而不需要用正负双电源。
U1b这里接成比较器的形式，它的反相输入端(6脚)接入电阻R6、R7和VR1，用来提供比较器的参考电压。
这个电压与U1d的输出端(14脚)的三角形波电压进行比较。
当该波形电压高于U1b的6脚电压．U1b的7脚输出为高电平；反之，当该波形电压低于U1b 的6脚电压，U1b的7脚输出为低电平。
由此我们可知，改变U1b的6脚电位使其与输入三角形波电压进行比较。
就可增加或减小输出方波的宽度，实现脉宽调制(PWM)。
电阻R6、R7用于控制VR1的结束点，保证在调节VR1时可以实现输出为全开(全速或全亮)或全关(停转或全灭)，其实际的阻值可能会根据实际电路不同有所改变。
图4.1中，Q1为N沟道场效应管，这里用作功率开关管(电流放大)，来驱动负载部分。
前面电路提供的不同宽度的方波信号通过栅极(G)来控制Q1的通断。
LED1的亮度变化可以用来指示电路输出的脉冲宽度。
C3可以改善电路输出波形和减轻电路的射频干扰(RFI)。
D1是用来防止电机的反电动势损坏Q1。
当使用24v的电源电压时，图1电路通过U2将24V转换成12V供控制电路使用。
而Q1可以直接在21v电源上，对于Q1来讲这与接在12v电源上没有什么区别。
参考图1，改变J1、J2的接法可使电路工作在不同电源电压(12V或24V)下。
当通过Q1的电流不超过1A时，Q1可不用散热器。
但如果Q1工作时电流超过1A时，需加装散热器。
如果需要更大的电流（大于3A），可采用IRFZ34N 等替换Q1。
图24.1.2工作原理脉冲宽度调制（PWM）是英文“Pulse Width Modulation”的缩写，简称脉宽调制。
它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用于测量，通信，功率控制与变换等许多领域。
一种模拟控制方式，根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定。
上述电路中，运算放大器U1A和U1B两级产生三角波，U1C为跟随器，起隔离作用。
U1B输出的三角波与从电位器RP得到的直流电压相加后输入到U1D的反相端，U1D作为脉冲宽度调制电路，其输出一定占空比的矩形脉冲，其占空比与反相端输入信号的瞬时采样值成比例，然后控制三极管Q1的导通时间，使其输出电流随输入电压的平均值大小而变化，进而控制电机的旋转速度。
调节电位器可调节占空比的大小，即可调节电机的转速。
4.2 H桥式电机正反转驱动主回路4.2.1 主电路原理图H桥式可逆直流脉宽调速系统主电路的如图4.2所示。
PWM逆变器的直流电源由交流电网经不控的二极管整流器产生，并采用大电容0C滤波，以获得恒定U由于电容量较大，突加电源时相当短路，势必产生很大的充电电的直流电压s流，容易损坏整流二极管。
为了限制充电电流，在整流器和滤波电容之间串入限流电阻R0（或电抗），合上电源以后，延时用开关将R0短路，以免在运行中造成附加损耗。
滤波电容器往往在PWM装置的体积和重量中占有不小的份额，因此电容量的选择是PWM装置设计中的重要问题。
但对于PWM变换器中的滤波电容，其作用除滤波外，还有当电机制动时吸收运行系统动能的作用。
由于直流电源靠二极管整流器供电，不可能回馈电能，电机制动时只好对滤波电容充电，这将使电容两端电压升高，称作“泵升电压”。
为了限制泵升电压，用镇流电阻Rb消耗掉这些能量，在泵升电压达到允许值时接通VT5。
图34.3霍尔元件测速电路测速是工农业生产中经常遇到的问题，学会使用单片机技术设计测速仪表具有很重要的意义。
要测速，首先要解决是采样的问题。
在使用模拟技术制作测速表时，常用测速发电机的方法，即将测速发电机的转轴与待测轴相连，测速发电机的电压高低反映了转速的高低。
使用单片机进行测速，可以使用简单的脉冲计数法。
只要转轴每旋转一周，产生一个或固定的多个脉冲，并将脉冲送入单片机中进行计数，即可获得转速的信息。
下面以常见的玩具电机作为测速对象，用3144设计信号获取电路，通过电压比较器实现计数脉冲的输出，既可在单片机实验箱进行转速测量，也可直接将输出接到频率计或脉冲计数器，得到单位时间内的脉冲数，进行换算即可得电机转速。
这样可少用硬件，不需编程。
图4图5图64.4 频率测量及显示电路CC40192是同步十进制可逆计数器，具有双时钟输入，并且具有清除和置数等功能，其引脚排列如图4.6所示。
图中LD为置数端，CPu为加计数，CPd为减计数，CO为非同步进位输出端，BO为非同步借位输出端，D0、D1、D2、D3为计数器输入端，Q0、Q1、Q2、Q3为数据输出端，CR为清除端。
当清除端CR为高电平“1”时，计数器直接清零；CR置低电平则执行其它的功能。
当CR为低电平，置数端LD也为低电平时，数据直接从置数端D0、D1、D2、D3置入计数器。
当CR为低电平，置数端LD为高电平时，执行计数功能，即每来一次脉冲信号计数一次。
图7图4.7为CC4511的引脚排列，图4.8为CC4511的功能表。
CC4511内接有上拉电阻，故只需在输出端与数码管笔端之间串入限流电阻即可工作。
图8图9图10五、安装调试1.检查线路按照原理图完成实验电路后，检查线路是否正确，焊接点是否牢固，有无虚焊，用万用表逐个检验部分电路中接点的焊接情况。
2.通电检测电路实行分部检验电路的方法：（1）在电路的两端加上适当的电压，用示波器逐个检查PWM的两个输出端，观察波形是否为方波和锯齿波。
（2）将H桥电路接在电动机的输入端，调节H桥电路的输入方式，观察电路是否能实现正反转。
（3）将电动机接上电源，将霍尔元件输出端接到示波器，观察示波器是否输出方波。
（4）给计数器输入一个脉冲信号，观察显示器是否可以显示功能。
3.调试电路根据检查电路中出现的问题，逐个排查，反复检验。
先检查电路图是否有问题，若电路图没有问题，再检查焊点和器件是否有问题，最后用示波器调试。
4.测试整个电路班级：姓名学号：课题：加上12V的电压，看整个电路能否正常工作。
六、设计总结脉冲宽度调制PWM，就是指保持开关周期T不变，调节开关导通时间t对脉冲的宽度进行调制的技术。
PWM控制技术以其控制简单，灵活和动态响应好的优点而成为电力电子技术等领域最广泛应用的控制方式。
在进行设计之前，我参考了一些资料，通过对这些设计方案来开拓自己的思路。
课程设计在很大程度上实现的动手与动脑，理论与实际的相互结合，很好地实现了从书本到实际操作的一个过渡。
该系统调速精度与调速范围要求不是很高。
但与传统的晶闸管可控调整系统相比，它具有调速范围宽、快速性能好、功率因数高、结构简单等优点，使之以广泛应用于各行各业的直流调速系统中。
通过本次设计以便积累一些经验对我们以后课程设计奠定基础。
通过本次设计，使我们能够冲分的把握理论语实践的相结合。
用我们所学过的理论知识同构通过完成本设计充分发挥出来。
在本设计中我们不但要运用电机理论知识，还要充分运用电路、电力电子、交流调速等方面的知识，使我们所学过的知识进行综合的应用。
增强我们对所学知识进行综合的应用及综合应用能力，从而达到学至所用的目的，使我们明白把所学的知识能充分应用，那才是真正的学会了。
学了不会用等于白学，因而我们必须时刻注意把我们所学的知识充分应用。
不管事现在还是将来走上社会，都将是非常重要的。
我们在学校所学的理论知识都将是位我们以后走向社会作最备。
只有我们能够充分的实现学至所用的目的，我想不管事我们自己还是教会我们知识的老师都将是非常欣慰。
七、参考文献[1] 王鉴光.电气传动控制系统[M].北京:机械工业出版社,1994.65-69.[2] 秦继荣.现代直流伺服控制技术及其系统设计[M].北京:机械工业出版社,1990.38-45.[3] 章燕申.控制系统的设计与实践[M].北京:清华大学出版社,1992.26-30.[4] 陈伯时.电力拖动自动控制系统[M].北京:机械工业出版社,2003.711。
