工程制图教程

9.1 绘制交通渠化路口平面图
第8页
操作步骤：
步骤2：将“车道中心线”图层设置为当前图层，利用“直线”“正交”“移动”等命令绘制车道中 心线，然后输入“LT”并回车，将全局比例因子设置为“0.5”。
步骤3：利用“偏移”命令，绘制相
交两条道路标准段的绿化带、车行道 边缘线、道路红线，具体尺寸如图95所示。接着分别选中对象，点击图
第 14 页
9.1 绘制交通渠化路口平面图
第 15 页
操作步骤：
步骤10：绘制“导向车道线”。本项目的导向车道线有五种类型：直行、左转、右转、直左和直 右。右转和直右可以通过左转和直左镜像得到，所以，我们仅需绘制直行、左转和直左三种导向 车道线即可。用“直线”“坐标绘图”方法绘制导向车道线，导向车道线尺寸如下图所示。
层工具栏的图层按钮，将选中对象放 置正确的图层中。
9.1 绘制交通渠化路口平面图
操作步骤：
步骤4：利用“偏移”“裁剪”等方式，对交叉口道路的 每个进口测进行单边展宽。执行“倒圆角”命令，绘制交 叉口的转弯半径，半径R为15m。接着，按照“南北向主干 道，展宽段长度为40m，渐变段长度为15m；东西向次干 道，展宽段长度为30m，渐变段长度为10m”的规范标准， 用直线连接标准段和展宽段。
提示： 为了加大交叉口的交通通行能力，保证行车安全 ，道路交叉口的进口方向往往会通过道路拓宽的方式增 加1-2条车道，以保证车流快速的通过道路交叉口，减少 交叉口拥堵。因此，道路标准段路宽和交叉口范围内的 道路宽度不一样，交叉口范围内的道路宽度往往会比标 准段道路宽度要宽。
第9页
9.1 绘制交通渠化路口平面图
第4页
9.1 绘制交通渠化路口平面图
第5页
任务实践——绘制交通渠化路口平面图 任务目的：通过完成下图所示交叉口平面图，掌握掌握渠化路口平面图的具体绘制步骤和方法。

插入爆炸视图 在视图中隐藏组件
启动“装配”，选择“【装配】/【爆炸视图】/ 【隐藏组件 】
内容提要
制图概述
制图模板 添加视图 插入实用符号 尺寸标注
插入零件明细表 修改零件明细表
编辑层 定位零件明细表 调整行位置 自动标号
其它制图标注
装配制图 思考与练习
45
装配图实例
制图概述
制图模板 添加视图 插入实用符号 尺寸标注
其它制图标注
装配制图 思考与练习
33
尺寸标注实例
练习文件：drf_dim_project.prt
内容提要
制图概述
制图模板 添加视图 插入实用符号 尺寸标注
其它制图标注
装配制图 思考与练习
34
内容提要 制图概述

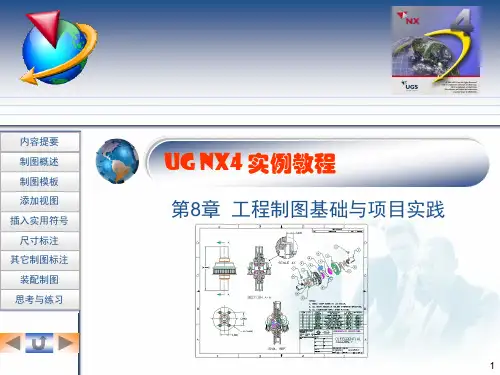

第8章 工程制图基础与项目实践
8.5.2 基准符号与形位公差
11
任务分析
创建和应用制图模板的一般过程如下：
内容提要
制图概述
制图模板 添加视图 插入实用符号 尺寸标注

其它制图标注
装配制图 思考与练习
创建一个新的的部件文件。 在制图环境插入图纸页并进行制图参数预设置 绘制图框和制作标题栏。 创建一个参考实体，预定义视图。 将保存的部件以“非主模型制图模板”的方式置于 资源条中。 打开一个需要制图的主模型文件 将制图模板拖放到图形窗口中启动制图进程。
30
相关知识
尺寸标注对话栏和MB3菜单
内容提要
制图概述
制图模板 添加视图 插入实用符号 尺寸标注
尺寸式样
尺寸精度
公差
重置 注释编辑器
其它制图标注
装配制图 思考与练习
31

4. 画剖视图应注意的问题
(1) 假想剖切 剖视图是假想把物体剖切后画出的投影， 其他未取剖视的视图应按完整的物体画出。
(2) 虚线处理 为了使剖视图清晰，凡是其它视图上已经表 达清楚的结构形状，其虚线省略不画。
(3) 剖视图中不要漏线 剖切平面后的可见轮廓线应画出。
5. 画剖视图的注意事项小结
6. 应用举例（补全主视图中的漏线）
A- A B -B C-C
A
A B
BC
C
正确
错误
6.2.2
剖视图的种类及应用
全剖视图 半剖视图 局部剖视图
剖视图
1.全剖视
用剖切面完全地 剖开物体所得的 剖视图 称为全剖 视图。
A－A
适用范围：
外形较简单， 内形较复杂， 而图形又不对 称时。
A A
重点表达内形。
(3) 在剖视图的上方用大写拉丁字母标出剖视图的名称“-”， 并在剖切符号附近注上相同的字母，字母必须水平书写 。
剖视图省略标注的情况：
(1) 当剖视图按基本 视图关系配置时，可省略 箭头。
(2) 当单一剖切平面通过物体的对称平面 或基本对称平面，且剖视图按基本视图关系配 置时，可以不加标注。
③ 弥补全剖视图的不足。 ----当机件的内外形都较复杂，而图形又不对称时。
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
② 波浪线只能画在物体表面的实体部分，不得穿越孔 或槽（应断开），也不能超出视图的轮廓线之外。
×
×
×
×
×
③ 当被剖结构为回转体时，允许将其中心线作局 部剖的分界线。
机件的常用表达方法
视图 剖视图 断面图 局部放大图 规定画法和简化画法 综合应用举例

平面或H面）
X
◆侧立投影面（简称侧
面或W面）
投影轴
OX轴 V面与H面的交线 OY轴 H面与W面的交线 OZ轴 V面与W面的交线
Z
o
W
H Y
三个投影面 互相垂直
空间点A在三个投影面上的投影
a 点A的正面投影 V a●
a 点A的水平投影
A
●
X
a 点A的侧面投影
a●
Z
● a
o
W
H
Y
空间点用大写字母 表示，点的投影用 小写字母表示。
• §2-1 投影的基本知识 • §2-2 点的投影 • §2-3 直线的投影 • §2-4 平面的投影 • §2-5 直线与平面及两平面的相对位置 • §2-6 换面法
一、直线的投影特性
⒈ 直线对一个投影面的投影特性 ⒉ 直线在三个投影面中的投影特性 二、点与直线的相对位置
三、直线与直线的相对位置 ⒈ 两直线平行 ⒉ 两直线相交 ⒊ 两直线交叉 ⒋ 两直线垂直相交（或垂直交叉）
§1-4 平面图形的绘图步骤
一、平面图形尺寸分析
1.尺寸基准--标注尺寸的起始点。
2.定形尺寸--确定各部分形状大小的尺寸。
3.定位尺寸--确定各部分相对位置的尺寸。
高度方向 尺寸基准
长度方向 尺寸基准
二、平面图形线段分析
1.已知线段—大小和位置都已知的线段。如知道圆的半径和圆
心的两个坐标。具有定形尺寸和两个方向的定位尺寸。
直角三角形法
TL
b
β
△Y
△Z
a △X
△Z γ
a
△Y
b
△X TL
△X
a
α
△Y
TL
