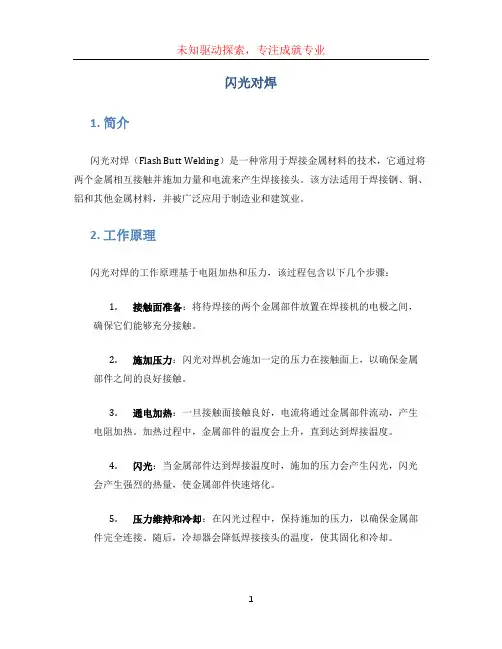

闪光对焊

闪光对焊技术交底定义：电阻焊件装配成对接接头，接通电源，并使其端面逐渐移近达到局部接触，利用电阻热加热这些接触点(产生闪光)，使端面金属熔化，直至端部在一定深度范围内达到预定温度时，迅速施加顶锻力完成焊接的方法。

一、闪光对焊用途二、闪光对用途定义三、钢筋闪光对焊定义四、对焊工艺1、连续闪光对焊2、预热闪光对焊3、闪光-预热闪光焊五、闪光对焊原理六、见证取样一、闪光对焊用途闪光对焊广泛用于碳钢、合金钢、有色金属的管、棒、板、型材之间的对焊或异类金属之间的对焊。

二、闪光对用途定义闪光对焊的原理是利用对焊机使两端金属接触，通过低电压的强电流，待金属被加热到一定温度变软后，进行轴向加压顶锻，形成对焊接头。

三、钢筋闪光对焊定义钢筋闪光对焊是将两根钢筋安装放成对接形式，利用焊接电流通过两根钢筋接触点产生的电阻热，使接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。

四、对焊工艺钢筋闪光对焊的焊接工艺可分为连续闪光烛、预热闪光焊和闪光-预热闪光焊等，根据钢筋品种、直径、焊机功率、施焊部位等因素选用。

1、连续闪光对焊连续闪光对焊的工艺过程包括：连续闪光和顶锻过程。

施焊时，先闭合一次电路，使两根钢筋端面轻微接触，此时端面的间隙中即喷射出火花般熔化的金属微粒---闪光，接着徐徐移动钢筋使两端面仍保持轻微接触，形成连接闪兴。

当闪光到预定的长度，使钢筋端头加热到将近熔点时，就以一定的压力迅速进行顶锻。

先带电顶锻，再元电顶锻到一定长度，焊接接头即告完成。

2、预热闪光对焊预热闪光对焊是在连续闪光焊前增加一次预热过程，以扩大焊接热影响区。

其工艺过程包括：预热、闪光和顶锻过程。

施焊时先闭合电源，然后使两根钢筋端面交替地接触和分开，这时钢筋端面的间隙中发出断续的闪光，而形成预热过程。

当钢筋达到预热温主后进入闪光阶段，附后顶锻而成。

3、闪光-预热闪光焊闪光-预热闪光焊是在预热闪光焊前加一次闪光过程，目的是使不平整的钢筋端面烧化平整，使预热均匀。

钢筋闪光对焊是将两钢筋安放成对接形式，压紧于两电极之间，利用电阴热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速加顶锻力完成的一种压焊方法。

一、对焊设备钢筋闪光对焊需要用对焊机。

对焊机按其型式分为弹簧顶锻式、杠杆挤压弹簧顶锻式、电动凸轮顶锻式、气压顶锻式等。

常用对焊机技术性能见下表。

UN1-75型对焊机立面如图所示。

二、闪光对焊工艺钢筋闪光对焊的焊接工艺分为连续闪光焊、预热闪光焊和闪光一预热闪光焊三种。

当钢筋直径较小、钢筋级别较低、焊机容量在80～160kV A的情况下，可采用连续闪光焊；当超过上述情况，且钢筋端面较平整，宜采用预热闪光焊；当钢筋端面不平整，应采用闪光一预热闪光焊。

连续闪光焊所能焊接的钢筋上限直径，应根据焊机容量、钢筋级别等具体情况而定，并应符合表的规定：Ⅳ级钢筋对焊时，应采用预热闪光焊或闪光一预热闪光焊工艺。

当接头拉伸试验结果发生脆性断裂，或弯曲试验不能达到规定要求时，应在对焊机上进行焊后热处理。

热处理工艺应符合下列要求：1．待接头冷却至常温，将电极钳口调至最大间距，重新夹紧；2．应采用最低的变压器级数，进行脉冲式通电加热；每次脉冲循环，应包括通电时间间歇时间，并宜为3s；3．焊后热处理温度应在750～850℃选择，随后在环境温度下自然冷却。

采用UN2－150型对焊机（电动凸轮传动）或UN17－150-1型对焊机（气一液压转动）进行大直径钢筋焊接时，宜先采取锯割或气割方式对钢筋端面进行平整处理，然后，采取预热闪光焊工艺，并应符合下列要求：1．闪光过程应强烈、稳定；2．顶锻凸块应垫高；3．应准确调整并严格控制各过程的起点和止点。

三、焊接参数闪光对焊的焊接参数包括调伸长度、烧化留量、顶锻留量以及变压器级数等。

连续闪光焊时的留量应包括烧化留量、有电顶锻留量和无电顶锻留量。

闪光一预热闪光焊时的留量应包括：一次烧化留量、预热留量、二次烧化留量、有电顶锻留量和无电顶锻留量。

下图：调伸长度的选择，应随钢筋级别的提高和钢筋直径的加大而增加。

2.钢筋闪光对焊施工工艺标准2.1.总则2.1.1.适用范围本工艺适用于直径14～25mm的HPB235、HRB335、HRB400钢筋接长的对焊焊接。

2.1.2.术语(1)闪光对焊：闪光对焊是将两根钢筋安放成对接形式，利用焊接电流通过两根钢筋接触点产生的电阻热，使接触点金属熔化，产生强烈的飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。

(2)对焊连接：通过钢筋热熔顶锻压力作用，使两根钢筋热熔后粘接，将一根钢筋受到的力传递至另一根钢筋的连接方法。

(3)抗拉强度：接头试件在拉伸试验过程中，按钢筋公称面积计算所达到的最大拉应力值。

2.1.3.基本规定(1)含有焊接接头的钢筋在冷拉过程中，若在接头部位发生断裂时，可切除热影响区后再焊再拉；但不得多于两次。

且其冷拉工艺与要求应符合现行国家标准《混凝土结构工程施工质量验收规范》(GB50204)的规定。

(2)在工程开工或每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验。

合格后，方可正式生产。

试件数量与要求，应与质量检查与验收时间相同。

(3)钢筋焊接施工之前，应清除钢筋或钢板焊接部位和与电极接触的钢筋表面上的锈斑、油污、杂物等；当钢筋端部有弯折、扭曲时，应予以矫直或切除。

(4)进行闪光对焊时，应随时观察电源电压的波动情况。

当电源电压下降大于5%或小于8%时，应提高焊接变压器级数；当大于或等于8%时，不得进行焊接。

(5)焊机应经常维护保养和定期检修，确保正常使用。

(6)对从事钢筋焊接施工的班组及有关人员应经常进行安全生产教育，执行现行国家标准《焊接与切割安全》GB9448中有关规定，并应执行和实施安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏焊接设备等事故。

(7)钢筋连接件的混凝土保护层厚度宜符合《混凝土结构工程施工质量验收规范》(GB50204)中，关于钢筋混凝土保护层最小厚度的规定，且不得小于15mm，连接件之间的横向净距不宜小于25mm。

钢筋闪光对焊工艺标准(完整版)范本一：钢筋闪光对焊工艺标准(完整版)1. 引言1.1 目的1.2 范围1.3 参考文件2. 术语和定义2.1 术语定义3. 基本要求3.1 材料要求3.2 设备要求3.3 人员要求4. 工艺流程4.1 准备工作4.2 工艺步骤4.3 操作说明5. 工艺控制5.1 焊接参数控制5.2 焊接质量控制5.3 焊接缺陷处理6. 安全操作6.1 焊接操作安全要求6.2 设备安全要求6.3 应急处理7. 质量检验7.1 焊接质量检验标准7.2 检验方法7.3 检验记录8. 技术要点8.1 焊接施工班组的建设和管理 8.2 焊接材料的选择和使用8.3 焊接设备的维护和保养9. 附件附件：1. 工艺流程图2. 设备清单3. 检验报告样本4. 焊接缺陷处理表格法律名词及注释：1. 钢筋：指由钢铁制成的用于加固混凝土结构的长条状材料。

2. 闪光对焊：一种金属焊接方法，利用高温电弧将钢筋焊接在一起的工艺。

3. 工艺控制：指根据焊接工艺要求，对焊接参数、设备和工艺步骤进行严格控制和管理，以确保焊接质量的一系列措施。

4. 焊接质量检验标准：是指对焊接质量进行评估和确定的一套标准，用于判断焊接缺陷是否符合相关规定。

5. 应急处理：是指在突发情况下采取及时有效的措施，保证焊接过程的安全和质量。

范本二：钢筋闪光对焊工艺规范(完整版)1. 简介1.1 目的1.2 范围1.3 参考资料2. 术语和定义2.1 术语定义3. 材料准备3.1 钢筋准备3.2 焊接材料准备3.3 其他材料准备4. 设备要求4.1 焊接设备要求4.2 其他设备要求5. 工艺步骤5.1 准备工作5.2 焊接操作步骤5.3 焊接后处理步骤6. 焊接参数6.1 电流参数6.2 电压参数6.3 闪光时间参数7. 质量控制7.1 焊接质量标准7.2 焊接质量控制措施7.3 焊接缺陷处理方法8. 安全操作8.1 个人防护8.2 焊接设备操作安全要求8.3 紧急处理方法9. 质量检验9.1 检验项目9.2 检验方法10. 技术要点10.1 施工队伍建设与管理 10.2 焊接材料的选择和使用 10.3 设备维护与保养附件：1. 工艺流程图2. 焊接设备清单3. 质量检验记录样本4. 焊接缺陷处理表格法律名词及注释：1. 钢筋：指用于加固混凝土结构的金属条2. 闪光对焊：一种金属焊接方法，利用高温电弧将钢筋焊接在一起的工艺3. 工艺步骤：具体的操作步骤，包括钢筋和焊接材料的准备、焊接设备的设置等。

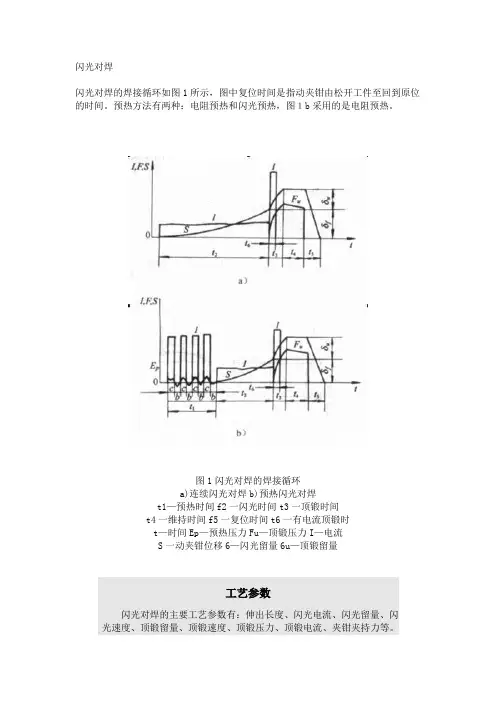

闪光对焊闪光对焊的焊接循环如图1所示，图中复位时间是指动夹钳由松开工件至回到原位的时间。

预热方法有两种：电阻预热和闪光预热，图１b采用的是电阻预热。

图1闪光对焊的焊接循环a)连续闪光对焊b)预热闪光对焊t1—预热时间f2一闪光时间t3一顶锻时间t4一维持时间f5一复位时间t6一有电流顶锻时t—时间Ep—预热压力Fu—顶锻压力I—电流S一动夹钳位移6—闪光留量6u—顶锻留量工艺参数闪光对焊的主要工艺参数有：伸出长度、闪光电流、闪光留量、闪光速度、顶锻留量、顶锻速度、顶锻压力、顶锻电流、夹钳夹持力等。

图２是连续闪光对焊各留量和伸出长度的示意图。

各工艺参数对焊接质量的影响及选用原则：(1)伸出长度l0和电阻对焊一样，l0影响沿工件轴向的温度工分布和接头的塑性变形。

此外，随着l0的增大，使焊接回路的阻抗增大，需用功率也要增大。

一般情况下，棒材和厚壁管材l0=(0.7~1.0)d，d为圆棒料的直径或方棒料的边长。

图２连续闪光对焊各留量和伸出长度示意图δ—总留量δf—闪光留量δ’u—有电流顶锻留量δ’’u—无电流顶锻留量l0—伸出长度对于薄板（δ=1~4mm），为了顶锻时不失稳，一般取l0=（4~５）δ。

不同金属对焊时,为了使两工件上的温度分布一致,通常是导电性和导热性差的金属l0应较小。

表1是不同金属闪光对焊时的l0参考值。

表1 不同金属闪光对焊时的伸出长度表2闪光对焊时jf和ju的参考值(3)闪光留量δf选择闪光留量时，应满足在闪光结束时整个工件端面有一熔化金属层，同时在一定深度上达到塑性变形温度。

如果δf过小，则不能满足上述要求，会影响焊接质量。

δf过大，又会浪费金属材料、降低生产串。

在选择δf时还应考虑是否有预热，因为预热闪光对焊的δf可以比连续闪光对焊小30％~50％。

(4)闪光速度vf 足够大的闪光速度才能保证闪光的强烈和稳定，但vf过大会使加热区过窄，增加塑性变形的困难。

同时，由于需要的焊接电流增加，会增大过梁爆破后的火口深度，因此将会降低接头质量。

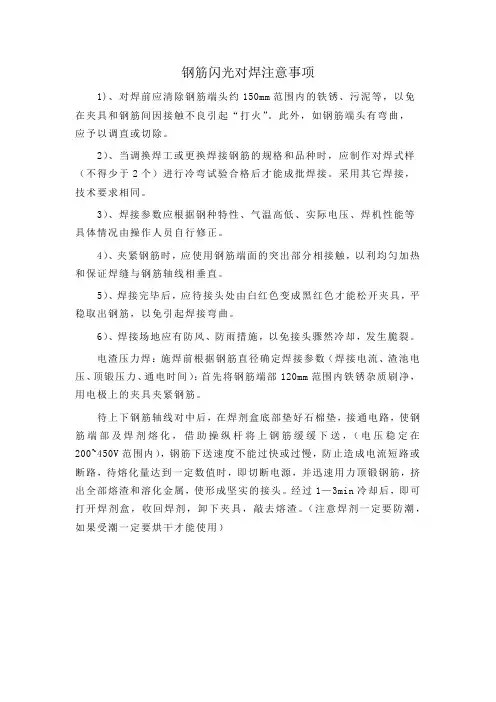

钢筋闪光对焊注意事项
1)、对焊前应清除钢筋端头约150mm范围内的铁锈、污泥等，以免在夹具和钢筋间因接触不良引起“打火”。

此外，如钢筋端头有弯曲，
应予以调直或切除。

2）、当调换焊工或更换焊接钢筋的规格和品种时，应制作对焊式样（不得少于2个）进行冷弯试验合格后才能成批焊接。

采用其它焊接，技术要求相同。

3）、焊接参数应根据钢种特性、气温高低、实际电压、焊机性能等具体情况由操作人员自行修正。

4）、夹紧钢筋时，应使用钢筋端面的突出部分相接触，以利均匀加热和保证焊缝与钢筋轴线相垂直。

5）、焊接完毕后，应待接头处由白红色变成黑红色才能松开夹具，平稳取出钢筋，以免引起焊接弯曲。

6）、焊接场地应有防风、防雨措施，以免接头骤然冷却，发生脆裂。

电渣压力焊：施焊前根据钢筋直径确定焊接参数（焊接电流、渣池电压、顶锻压力、通电时间）；首先将钢筋端部120mm范围内铁锈杂质刷净，用电极上的夹具夹紧钢筋。

待上下钢筋轴线对中后，在焊剂盒底部垫好石棉垫，接通电路，使钢筋端部及焊剂熔化，借助操纵杆将上钢筋缓缓下送，（电压稳定在200~450V范围内），钢筋下送速度不能过快或过慢，防止造成电流短路或断路，待熔化量达到一定数值时，即切断电源，并迅速用力顶锻钢筋，挤出全部熔渣和溶化金属，使形成坚实的接头。

经过1—3min冷却后，即可打开焊剂盒，收回焊剂，卸下夹具，敲去熔渣。

（注意焊剂一定要防潮，如果受潮一定要烘干才能使用）。

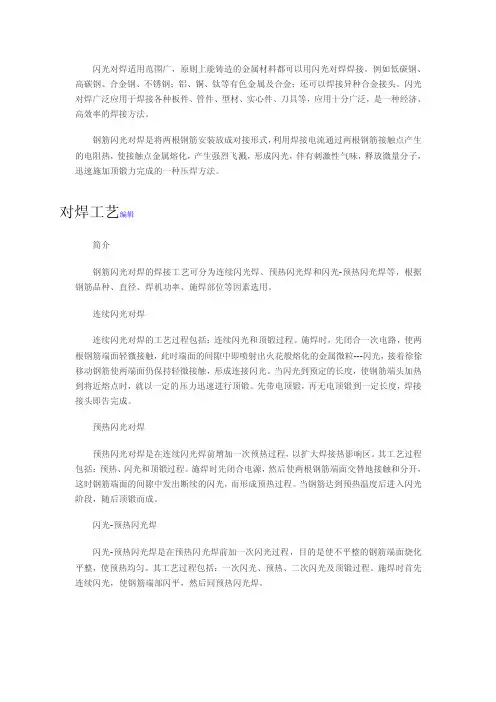

闪光对焊适‎用范围广，原则上能铸‎造的金属材‎料都可以用‎闪光对焊焊‎接。

例如低碳钢‎、高碳钢、合金钢、不锈钢；铝、铜、钛等有色金‎属及合金；还可以焊接‎异种合金接‎头。

闪光对焊广‎泛应用于焊‎接各种板件‎、管件、型材、实心件、刀具等，应用十分广‎泛，是一种经济‎、高效率的焊‎接方法。

钢筋闪光对‎焊是将两根‎钢筋安装放‎成对接形式‎，利用焊接电‎流通过两根‎钢筋接触点‎产生的电阻‎热，使接触点金‎属熔化，产生强烈飞‎溅，形成闪光，伴有刺激性‎气味，释放微量分‎子，迅速施加顶‎锻力完成的‎一种压焊方‎法。

对焊工艺编辑简介钢筋闪光对‎焊的焊接工‎艺可分为连‎续闪光焊、预热闪光焊‎和闪光-预热闪光焊‎等，根据钢筋品‎种、直径、焊机功率、施焊部位等‎因素选用。

连续闪光对‎焊连续闪光对‎焊的工艺过‎程包括：连续闪光和‎顶锻过程。

施焊时，先闭合一次‎电路，使两根钢筋‎端面轻微接‎触，此时端面的‎间隙中即喷‎射出火花般‎熔化的金属‎微粒---闪光，接着徐徐移‎动钢筋使两‎端面仍保持‎轻微接触，形成连接闪‎光。

当闪光到预‎定的长度，使钢筋端头‎加热到将近‎熔点时，就以一定的‎压力迅速进‎行顶锻。

先带电顶锻‎，再无电顶锻‎到一定长度‎，焊接接头即‎告完成。

预热闪光对‎焊预热闪光对‎焊是在连续‎闪光焊前增‎加一次预热‎过程，以扩大焊接‎热影响区。

其工艺过程‎包括：预热、闪光和顶锻‎过程。

施焊时先闭‎合电源，然后使两根‎钢筋端面交‎替地接触和‎分开，这时钢筋端‎面的间隙中‎发出断续的‎闪光，而形成预热‎过程。

当钢筋达到‎预热温度后‎进入闪光阶‎段，随后顶锻而‎成。

闪光-预热闪光焊‎闪光-预热闪光焊‎是在预热闪‎光焊前加一‎次闪光过程‎，目的是使不‎平整的钢筋‎端面烧化平‎整，使预热均匀‎。

其工艺过程‎包括：一次闪光、预热、二次闪光及‎顶锻过程。

施焊时首先‎连续闪光，使钢筋端部‎闪平，然后同预热‎闪光焊。

2编辑1、闪光阶段：闪光的主要‎作用是加热‎工件。

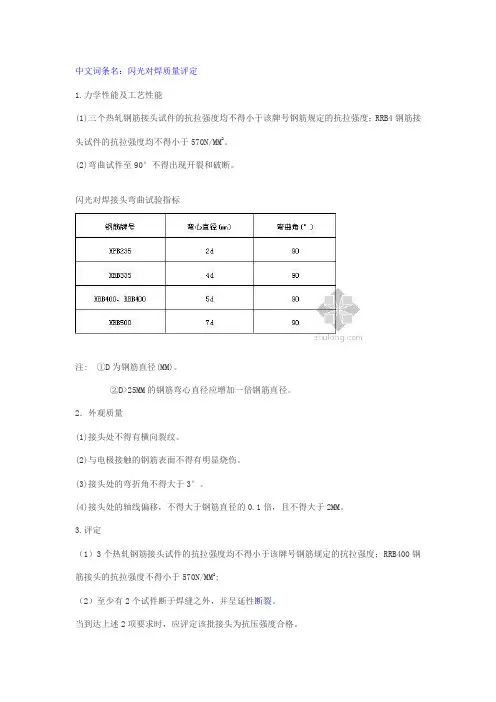

中文词条名：闪光对焊质量评定1.力学性能及工艺性能(1)三个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度；RRB4钢筋接头试件的抗拉强度均不得小于570N/MM2。

(2)弯曲试件至90°不得出现开裂和破断。

闪光对焊接头弯曲试验指标注: ①D为钢筋直径(MM)。

②D>25MM的钢筋弯心直径应增加一倍钢筋直径。

2．外观质量(1)接头处不得有横向裂纹。

(2)与电极接触的钢筋表面不得有明显烧伤。

(3)接头处的弯折角不得大于3°。

(4)接头处的轴线偏移，不得大于钢筋直径的0.1倍，且不得大于2MM。

3.评定（1）3个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度；RRB400钢筋接头的抗拉强度不得小于570N/MM2;（2）至少有2个试件断于焊缝之外，并呈延性断裂。

当到达上述2项要求时，应评定该批接头为抗压强度合格。

（3）当试验结果有2个试件的抗拉强度小于钢筋规定的抗压强度，或3个试件均在焊缝和热影响区发生脆性断裂时，则一次判定该批接头为不合格品。

（4）当试验结果有1个试件抗拉强度小于规定值，或2个试件在焊缝或热影响区发生脆性断裂，其抗拉强度均小于钢筋规定抗拉强度的1.10倍，应进行复验。

复验时，应再切取6个试件。

复验结果，当仍有1个试件的抗拉强度小于规定值，或有3个试件断于焊缝或热影响区，呈脆性断裂，其抗拉强度小于钢筋规定抗拉强度的1.10倍时，应判定该批接头为不合格品。

注：当接头试件虽断于焊缝或热影响区，呈脆性断裂，但其抗拉强度大雨或等于钢筋规定抗拉强度的1.10倍时，可按断于焊缝或热影响区之外，呈延性断裂同等对待。

（5）弯曲实验结果，弯至90°，有2个或3个试件外侧（含焊缝和热影响区）未发生破裂，应评定该弯头弯曲试验合格。

当3个试件均发生破裂，则一次判定该批接头为不合格品；当2个试件发生破裂，应进行复验。

复验时，应切取6个试件。

复验结果，当有3个试件发生破裂时，应判定该批接头为不合格品。

1、焊件伸出长度伸出长度过小，向电极散热增加而使加热区变窄，不利于塑性变形，顶锻时所需顶锻力增加；当伸出长度过大时，加热区变宽，电能消耗大，易引起接头弯曲。

低碳钢制造的棒材及厚壁管合适的伸出长度为
L＝(0.7~1.0)d
式中d一圆棒直径或方棒边长；
L——焊件伸出长度。

不同材料对焊时，为使温度分布对称，对于导电性、导热性较差的材料其伸出长度取较小值。

2、闪光留量考虑焊件因闪光烧化缩短而预留的长度，它是保证焊件加热稳定的参数。

闪光留量太小，端面加热不均匀，并且不能形成液态金属层；闪光留量过大，浪费金属和电能。

通常闪光留量约占总留量的70%~80%。

3、闪光速度是保证闪光作用的重要参数。

足够大的闪光速度才能保证闪光的强烈和稳定，但闪光速度过大，会使加热区过窄，增加塑性变形的困难。

同时，由于需要的焊接电流增加，会增大过梁爆破后的火口深度，因此将会降低接头质量。

低碳钢连续闪光焊时，平均闪光速度为0.8~1.5mm/s，顶锻前闪光速度为4~5mm/s。

预热闪光焊时，平均闪光速度为1.5~2.5mm/s。

4、电流密度（二次空载电压）闪光对焊的电流密度取决于材料物理性能和截面的大小。

5、顶锻速度是防止接头处严重氧化及对口间隙中液体金属冷却而造成氧化物排除的困难，顶锻速度越快越好，最低的顶锻速度为15~40mm/s。

6、顶锻压力影响接头的塑性变形量。

顶锻压力太小，变形不足，接头强度下降，顶锻压力过大，变形量过大，也会使接头质量下降；顶锻压力通常用单位面积上的压力表示，称为顶锻比压力。

7、预热温度是预热闪光对焊的焊接参数。
