场快速路拓宽电力改造工程施工措施(一)

  • 格式：docx
  • 大小：22.80 KB
  • 文档页数：8

场快速路拓宽电力改造工程施工措施(一)一、编制依据1.机场快速路10kv线路迁移改造工程施工图纸；2.机场快速路10kv线路迁移改造工程施工招投标文件；4.国家现行相关的电力、建筑施工规范、市政工程规范、技术规程、工程施工质量验收标准和《国家工程建设标准强制性条文》；5.大连电力建设集团有限公司的质量、环境、安全健康的管理文件。

二、编制说明工程名称：机场快速路、岚岭路10kV线路迁改工程工程地点：大连市甘井子区西北路、岚岭路设计单位：大连电力勘察设计院。

建设单位：大连市甘井子区交通局施工单位：大连电力建设集团有限公司监理单位：大连电安监理公司三、工程概况 1.建设原因：为了机场快速路、岚岭路拓宽改造及周边环境整治工作需要，本工程需将机场快速路（西北路）、岚岭路道路两侧10kV架空配电线路下地，改为电力电缆进行供电。

2.主要工程量：2.1机场快速路（西北路段）电气部分：2.1.1拆除原周锦干1#—33#杆上原有单回架空线路，亘长1600米，拆除SF6开关1台、15米电杆33台、315KVA变台3座。

新设主干线电缆沿新建9孔排管敷设与原有线路连接，新设YJV22—8.7/15—3*300型电缆1560米，新设YJV22——8.7/15—3*120型电缆60米，新设3座315KVA箱式配电站、3座4I型箱式开关站、3座2I2D型箱式开关站、SF6开关2台、避雷器2组。

2.1.2拆除水泥分#14-天翔支#1杆、水泥分#19-#28杆，以及水泥分#28杆天翔二支#1杆上原有单回架空线路，亘长500米，拆除关口表2处、15米杆10根。

新设主干线路电缆直埋敷设与原有线路连接，新设YJV22-8.7/15KV-3×300mm⊃;型电缆566米，新设JKLYJ-240型架空线单回亘长30米，新设YJV22-8.7/15KV-3×120mm⊃;型电缆53米；新设计量箱1处，新立2根15米杆，新设3个4I型箱式开关站，新设SF6开关2台，避雷器3组。

2.1.3此次欣乐干工程中新设四单元高压箱式开关站10台、新设环网箱式配电站2座(容量分别为315KVA、160KVA)。

2.1.4将西北路变配出10kV欣乐线、宇峰线线路进行移设改造。

欣乐干13#新立15米钢管杆、新上两台SF6开关，新设宇峰1#箱式开关站—新设宇峰10#箱式开关站地埋电缆，电缆采用YJV22-8.7/15KV-3×300mm2,电缆亘长：2670米，原欣乐干13#~36#，导线及横担电杆全部拆除，将原欣乐干13#、华美支2右2#变台移设更换为箱式配电站，将原欣乐干33#变台移设至宇峰9#箱式开关站1#台，原青山二分2#电缆拆除移设至新建宇峰7#、8#箱式开关站，原欣乐干36#电缆拆除移设至新建宇峰9#、10#箱式开关站，华美支2右2#新上15米钢管杆、新上一台SF6开关。

2.1.5欣乐干#37-#40-青山干#49-#48单独停电，安装4I箱式开关站5台、2I2D箱式开关站1台；安装100KVA 高供高计箱式变电站1座。

敷设YJV22-8.7/15KV-3×300mm⊃;型电缆905米，敷设YJV22-8.7/15KV-3×120mm⊃;型电缆47米，新上2台SF6开关。

2.1.6拆除烟草分#19-#25以及烟草支#1-烟草支#10线路，其中双回架空线路亘长300米，单回架空线路亘长500米，拆除SF6开关2台、15米杆17根、变台5座、拆除关口表2处。

新设YJV22-8.7/15KV-3×300mm⊃;型电缆1240米，新设YJV22-8.7/15KV-3×120mm⊃;型电缆100米；新设1座局属公用160KVA 高供低计箱式配电站，新设1座用户100KVA高供高计箱式配电站，1座用户80KVA高供低计箱式配电站，2座用户50KVA高供低计箱式配电站；新设计量箱2处，新设4个4I弄箱式开关站、2个2I2D型箱式开关站和1个2I3D型箱式开关站，新设避雷器3组，新设SF6开关3台。

2.1.7拆除棋盘干#17-#70-中革干#166-#164架空线路，其中双回架空线路亘长2750米，单回架空线路亘长500米，拆除SF6开关2台、15米杆63根、变台9座、拆除关口表2处。

新设YJV22-8.7/15KV-3×300mm⊃;型电缆11405米，新设YJV22-8.7/15KV-3×120mm⊃;型电缆305米；新设1座用户315KVA高供高计箱式配电站、1座用户250KVA高供高计箱式配电站、2座用户200KVA高供高计箱式配电站、1座用户160KVA高供高计箱式配电站、3座用户100KVA高供高计箱式配电站和1座用户80KVA高供低计箱式配电站；新设计量箱2处，新设22个4I型箱式开关站、2个2I2D型箱式开关站和1个2I3D型号箱式开关站，新设避雷器12组，新设SF6开关10台。

2.2机场快速路（西北路段）土建部分自迎客广场沿西北路向北至周水子机场高速公路口开挖电缆排管沟并敷设9孔排管约9.6公里。

砌筑电缆排管井192个。

2.3岚岭路段电气部分2.3.1拆除北市支3#—11#及北市三支1#—2#原有单回线路，亘长340米，拆除12米电杆9基、10米电杆2基，拆除变台1座、变压器2台，拆除拉线5组、SF62台、避雷器5组、跌落开关1组。

新设4I型箱式开关站3座、2I3D型箱式开关站1座、新设200KVA箱式配电站1座、100KVA箱式配电站1座，新设YJV22—8.7/15—3*300型电缆540米，新设YJV22——8.7/15—3*120型电缆15米。

北市三支2#新设SF6开关1组、避雷器1组，新设电缆沿新建排管敷设与原有线路连接。

2.3.2拆除北市五支1#—8#及分歧原有单回线路，亘长140米，拆除12米电杆10基、10米电杆2基，拆除变台1座、变压器2台，拆除拉线2组、SF62台、避雷器7组、跌落开关2组。

新设4I型箱式开关站2座、2I3D型箱式开关站1座，新设200KVA箱式配电站2座.新设YJV22—8.7/15—3*300型电缆170米，新设YJV22——8.7/15—3*120型电缆120米，新设电缆沿新建排管敷设与原有线路连接。

2.3.3朱棋干1#至18#、棋盘干0#至21#高、低压架空线及电杆全部撤除改为地下电力电缆。

主干电缆线路采用10千伏绝缘聚乙烯交联高压电缆，型号：YJV22—8.7/15—3*300、分歧线路采用10千伏绝缘聚乙烯交联高压电缆，型号：YJV22---8.7/15—3*120、YJV22—8.7/15—3*300。

新设4I型箱式开关站9台；新设2I2D箱式开关站2台；新设250KVA专用箱式配电站1台；新设100KVA专用箱式配电站2台；新设SF6开关4台；新设避雷器6组。

为方便审阅图纸，箱式开关站、箱式配电站暂时以数字命名，分别为40#、41#、42#、43#、44#、45#、46#、47#、48#、49#、50#箱式开关站；19#、20#、21#箱式配电站，正式名称按供电局最终命名为准。

朱棋干1#、棋盘干0#杆上电缆分别接入新设的40#、41#、42#、43#箱式开关站、朱棋干18#杆上电缆分别接入新设的49#、50#箱式开关站、棋盘干21#、朱棋干19#杆各新设2台SF6开关，并与主干电缆连接。

从44#箱式开关站配出2回高压电缆分别敷设至朱棋干3#左1、5#左1；从46#箱式开关站配出1回高压电缆敷设至朱棋分1#；从48#箱式开关站配出1回高压电缆敷设至朱棋干17#左1；朱棋干16#杆上电缆拆下后接入新设的48#箱式开关站。

新设19#箱式配电站，代替朱棋干4#变台，箱式配电站供电电源从新设的44#箱式开关站配出高压电缆敷设至箱式配电站进线柜，电缆采用10千伏绝缘聚乙烯交联高压电缆，型号：YJV22-8.7/15-3*120；新设20#、21#箱式配电站，代替朱棋干8#变台，箱式配电站供电电源从新设的45#箱式开关站配出2回高压电缆分别敷设至新设20#、21#箱式配电站进线柜，电缆采用10千伏绝缘聚乙烯交联高压电缆，型号：YJV22-8.7/15-3*120。

2.3.4拆除双山干1#-39#及其分歧线路，新设4I型箱式开关站7座，2I2D型箱式开关站3座，2I3D型箱式开关站1座，100kVA箱式配电站2座，80kVA 箱式配电站1座，新设YJV22—8.7/15—3*300高压电缆4215米，新设YJV22—8.7/15—3*120高压电缆80米。

2.3.4拆除战水分1#-3#，南关岭干1#-11#及其分歧线，新设4I型箱式开关站6座，2I3D型箱式开关站1座，160kVA箱式配电站1座，80kVA箱式配电站1座，新设YJV22—8.7/15—3*300高压电缆1420米，新设YJV22—8.7/15—3*120高压电缆15米。

2.3.5岚岭路段土建部分自西北路与岚岭路交叉口向向东至大连北站，开挖电缆排管沟并敷设9孔排管约3.9公里，电缆隧道1.2公里，砌筑电缆排管井101个。

3.计划开工时间：2013年3月1日。

计划竣工时间：2013年4月15日。

施工进度安排时间施工内容3天29天7天4天4天2天各种设备、材料定货------电缆沟挖掘、排管敷设、箱变和环网箱基础砌筑----------箱变、环网箱安装，敷设电缆-----电缆中间、终端头制做、接引-----线路停电、试验、送电-----撤除原有线路-----四、施工组织1.组织机构:工程负责人：王旷技术负责人：姜代国安全负责人：张长洪质量负责人：周传恩施工负责人：胡克全材料负责人：薛永福 2.职责：组织机构职责指挥系统工程负责人整体工程的安全、技术、组织协调施工进度情况工程管理机构技术负责人配电专业技术指导安全负责人建立完善安全体系、组织安全大检查质量负责人施工工艺验收检查工程档案资料管理材料负责人本工程的材料供应、工器具购置施工机构施工负责人施工组织五、安全和质量目标 1.安全目标：不发生轻伤及以上人身、设备事故。

2.质量目标：确保全部工程达到国家、部现行的工程质量验收标准，拟定本工程的质量目标如下：2.1保证工程合格率为100%。

2.2工程优良率达到100%。

六、施工程序及方案1.工程前期准备阶段：开工前，结合施工实际情况，有针对性地对全体参建人员进行必需的岗前安全、质量、技术培训，同时对全体人员进行系统技术交底。

必须办理好与有关部门的相关手续即开工报告及施工方案的审批。

必须办理好施工挖掘手续。

落实好、准备好施工所用材料。

现场必须具备施工条件方可进入现场。

现场应设代表对分包工程进行管理，全面进行电缆沟的开挖，电缆沟开挖完后必须经主管部门验收后，方可进行电缆敷设及其它工作。

合集下载

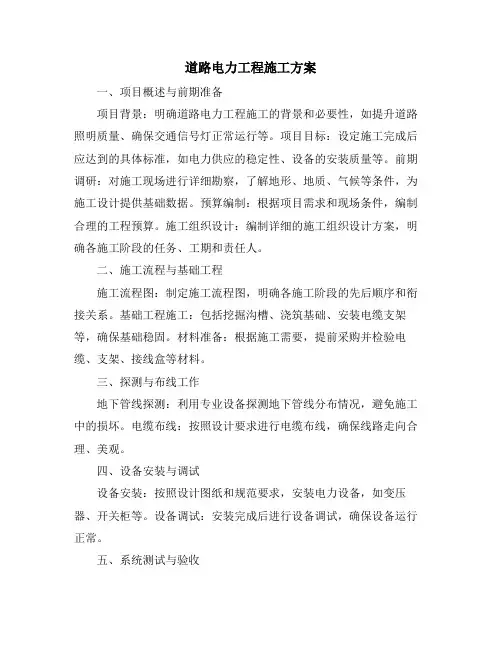

道路电力工程施工方案
