天线,分集技术

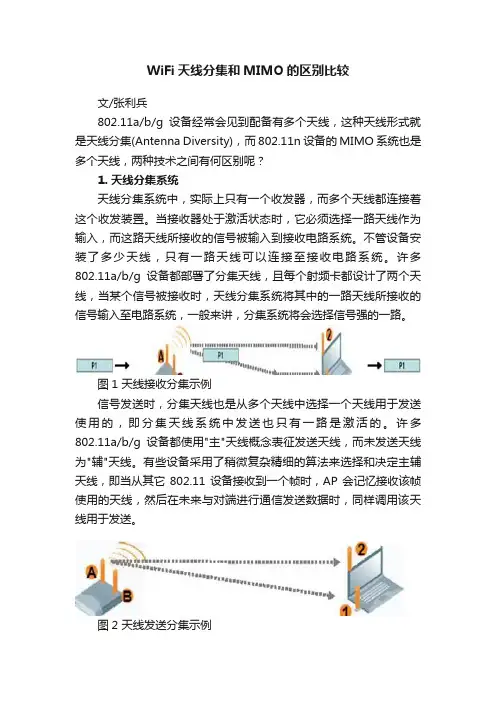

WiFi天线分集和MIMO的区别比较文/张利兵802.11a/b/g设备经常会见到配备有多个天线，这种天线形式就是天线分集(Antenna Diversity)，而802.11n设备的MIMO系统也是多个天线，两种技术之间有何区别呢？1. 天线分集系统天线分集系统中，实际上只有一个收发器，而多个天线都连接着这个收发装置。

当接收器处于激活状态时，它必须选择一路天线作为输入，而这路天线所接收的信号被输入到接收电路系统。

不管设备安装了多少天线，只有一路天线可以连接至接收电路系统。

许多802.11a/b/g设备都部署了分集天线，且每个射频卡都设计了两个天线，当某个信号被接收时，天线分集系统将其中的一路天线所接收的信号输入至电路系统，一般来讲，分集系统将会选择信号强的一路。

图1 天线接收分集示例信号发送时，分集天线也是从多个天线中选择一个天线用于发送使用的，即分集天线系统中发送也只有一路是激活的。

许多802.11a/b/g设备都使用"主"天线概念表征发送天线，而未发送天线为"辅"天线。

有些设备采用了稍微复杂精细的算法来选择和决定主辅天线，即当从其它802.11设备接收到一个帧时，AP会记忆接收该帧使用的天线，然后在未来与对端进行通信发送数据时，同样调用该天线用于发送。

图2 天线发送分集示例天线分集的最明显特征是只有一路发送器，而它能够选择最"优"的天线。

分集天线具有重要的应用价值，尤其当多径干扰影响发送时，他可以很精确地将信号分离出间距，使其中一路成为有效的"热点"，而另一路则被打入"冷宫"。

一般而言，这个"间距"也就半个波长，在2.4G Hz频谱上，波长也就几个厘米。

由于收发器经常在天线间切换，很多时候，天线分集也被称为"切换分集"。

2. 802.11n的MIMO系统MIMO系统中，每一路天线都是独立驱动的天线。

分集接收技术分集接收技术是一种用于无线通信的技术，它可以将信号分成不同的子信道进行传输，从而提高信号的传输效率和可靠性。

本文将从分集接收技术的原理、分类和应用三个方面进行介绍。

一、分集接收技术的原理分集接收技术利用接收端多个天线接收到的信号之间的空间相关性来提高信号的传输性能。

具体来说，分集接收技术包括空分集接收和时分集接收两种方式。

空分集接收利用多个天线接收到的信号之间的空间相关性来提高信号的可靠性。

通过在接收端使用多个天线，可以接收到多个独立的信号，然后将这些信号进行合并，从而减小信号受到的干扰和衰落，提高信号的质量和可靠性。

时分集接收则是利用信号在不同时间上的冗余来提高信号的可靠性。

通过在接收端将接收到的信号进行存储，并在一段时间后进行合并，可以减小信号受到的多径干扰和衰落，提高信号的质量和可靠性。

根据信道状态信息的获取方式，分集接收技术可分为盲分集接收和非盲分集接收两种方式。

盲分集接收是指在接收端无需知道信道状态信息的情况下进行分集接收。

常用的盲分集接收技术有选择性分集接收和最大比合并接收。

选择性分集接收通过选择信号质量较好的天线接收信号，从而提高信号的质量和可靠性。

最大比合并接收则通过比较不同天线接收到的信号强度，选择信号强度最大的天线接收信号，从而提高信号的质量和可靠性。

非盲分集接收是指在接收端需要知道信道状态信息的情况下进行分集接收。

常用的非盲分集接收技术有选择性最大比合并接收和最大比合并接收。

选择性最大比合并接收是在选择性分集接收的基础上，结合信道状态信息对接收到的信号进行加权合并，从而进一步提高信号的质量和可靠性。

最大比合并接收则是在最大比合并接收的基础上，结合信道状态信息对接收到的信号进行加权合并，从而进一步提高信号的质量和可靠性。

三、分集接收技术的应用分集接收技术在无线通信系统中有着广泛的应用。

其中，最常见的应用就是在无线通信系统中的基站和终端设备中使用分集接收技术来提高信号的传输效率和可靠性。

分集接收技术分集接收技术是一种用于无线通信系统中的接收技术，它能够有效地提高信号的接收质量和系统的容量。

本文将从分集接收技术的原理、分类和应用等方面进行探讨。

一、分集接收技术的原理分集接收技术是利用接收端的多个天线对信号进行并行接收，并通过合理的信号处理算法将多个接收到的信号进行合并，从而提高信号的接收效果。

其基本原理是通过接收端的多个天线接收到多个相互独立的信号，然后将这些信号进行合并处理，减小信号的误差和干扰，提高信号的质量。

根据接收端的天线数目和工作方式的不同，分集接收技术可以分为空分集接收和时分集接收两种。

1. 空分集接收空分集接收是指在接收端使用多个天线，通过对接收到的信号进行合理的加权、合并和处理，从而减小信号的误差和干扰。

常见的空分集接收技术包括最大比合并、选择合并和均衡处理等。

最大比合并是一种常用的空分集接收技术，它通过对接收到的信号进行加权和合并，选择信号质量最好的天线进行数据解调。

这种技术可以有效地提高信号的接收质量和系统的容量。

选择合并是一种简化的空分集接收技术，它只选择其中信号质量最好的一个天线进行数据解调。

虽然选择合并相对于最大比合并来说，减少了计算复杂度和硬件成本，但是其分集效果也相对较差。

均衡处理是一种用于多天线接收中的信号处理技术，它通过对接收到的信号进行均衡处理，消除信号之间的干扰和失真，从而提高信号的质量和系统的容量。

2. 时分集接收时分集接收是指在接收端通过采用不同的接收时刻对信号进行接收，并通过合理的信号处理算法将不同时刻接收到的信号进行合并，从而提高信号的接收效果。

常见的时分集接收技术包括选择性重复编码和间隔分集等。

选择性重复编码是一种常用的时分集接收技术，它通过对接收到的信号进行选择性的重复编码，从而提高信号的可靠性和系统的容量。

这种技术可以有效地提高信号的接收质量和系统的容量。

间隔分集是一种用于时分集接收中的信号处理技术，它通过在接收时刻上引入一定的间隔，使得信号之间的干扰和失真减小，从而提高信号的质量和系统的容量。

无线通信系统中的分集技术简介分集技术是一种用于提高无线通信系统性能的重要方法，它通过同时接收和处理来自多个天线的信号，以降低信道衰落对无线通信质量的影响。

本文将对无线通信系统中的分集技术进行简要介绍。

一、分集技术概述分集技术是通过增加接收端的接收天线数目，以减少信号衰落对通信质量的影响。

常见的分集技术包括空间分集、时间分集和频率分集。

1. 空间分集空间分集是利用多个接收天线来接收同一信号，然后通过信号处理算法将不同天线接收到的信号进行合并。

这样能够减少信号的衰落效应，提高无线通信系统的信噪比和容量。

2. 时间分集时间分集是通过将接收到的信号在时间上分解成多个间隔，然后重新组合成一个更好的信号。

时间分集可以通过收集经过不同的多径传播路径的信号，利用时延差异来提高信道的多样性。

3. 频率分集频率分集是基于在不同的频段或者子载波上接收信号并进行处理，以降低信道中频率选择性衰落的影响。

频率分集可以通过利用多径传播路径带来的频域选择性来提升系统容量和可靠性。

二、分集技术的优势与应用分集技术在无线通信系统中具有重要的优势和应用价值。

1. 提高系统容量和覆盖范围分集技术可以有效降低信道衰落对信号传输的影响，从而提高系统的容量和增加通信的覆盖范围。

通过利用不同的接收路径和接收天线，分集技术能够最大限度地提高系统的性能。

2. 改进通信质量和可靠性由于分集技术能够降低信道衰落的影响，使得通信质量得到改善，从而提高系统的可靠性。

在信道质量较差或者存在干扰的环境下，分集技术能够提供更好的通信效果。

3. 抗干扰和抑制噪声分集技术可以利用多个接收路径和接收天线来减小信号的干扰和抑制噪声，从而提升系统的抗干扰能力。

特别是在高速移动或者多用户的场景下，分集技术对于减少干扰和提高系统性能至关重要。

三、分集技术的发展趋势随着无线通信技术的迅猛发展，分集技术也在不断演进和改进。

1. 多天线技术的普及目前，多天线技术已经得到了广泛应用，如2x2 MIMO（Multiple-Input Multiple-Output）和4x4 MIMO等。

移动通信中的天线分集与干扰消除技术
移动通信行业的迅猛发展给人们的生活带来了极大的便利，然而，随之而来的是信号干扰和衰减等问题。

为了解决这些问题，天线分集与干扰消除技术应运而生。

本文将探讨这两种技术在移动通信中的重要性和应用。

天线分集技术是一种利用多个接收天线接收同一信号的技术。

通过将多个天线分布在不同位置，接收到的信号具有不同的相位和幅度。

这样，即使某个位置的信号受到干扰或衰减，其他位置的天线仍然可以接收到清晰的信号。

天线分集技术有效地提高了信号的接收质量和可靠性，从而改善了移动通信系统的性能。

在实际应用中，天线分集技术通常与干扰消除技术相结合，以进一步提高通信质量。

干扰消除技术通过识别和抑制干扰信号，从而减少信号干扰对通信质量的影响。

常见的干扰消除技术包括频谱分析、自适应滤波和多用户检测等。

这些技术可以有效地提高信号的抗干扰能力，保障通信系统的稳定运行。

除了提高通信质量外，天线分集与干扰消除技术还可以增加通信系统的容量和覆盖范围。

通过合理设计天线布局和采用先进的信号处理算法，可以在不增加额外频谱资源的情况下，实现对更多用户的服务和覆盖更广泛的区域。

在未来，随着移动通信技术的不断发展和智能化水平的提高，天线分集与干扰消除技术将继续发挥重要作用。

通过不断创新和优化，这
些技术将为人们提供更加稳定、高效的移动通信服务，推动移动通信行业迈向新的高度。

本文简要介绍了移动通信中的天线分集与干扰消除技术及其在提高通信质量、增加系统容量和覆盖范围等方面的作用。

随着移动通信技术的不断发展，这两种技术将继续发挥重要作用，推动移动通信行业向前发展。

MIMOMIMO属于空间分集简介MIMO(Multiple-Input Multiple-Out-put)系统是一项运用于802.11n的核心技术。

802.11n是IEEE继802.11b\a\g后全新的无线局域网技术，速度可达600Mbps。

同时，专有MIMO技术可改进已有802.11a/b/g网络的性能。

该技术最早是由Marconi于1908年提出的，它利用多天线来抑制信道衰落。

根据收发两端天线数量，相对于普通的SISO(Single-Input Single-Output)系统，MIMO还可以包括SIMO(Single-Input Multi-ple-Output)系统和MISO(Multiple-Input Single-Output)系统。

概述MIMO 表示多输入多输出。

读/maimo/或/mimo/，通常美国人读前者，英国人读后者，国际上研究这一领域的专家较多的都读/maimo/。

在第四代移动通信技术标准中被广泛采用，例如IEEE 802.16e (Wimax)，长期演进(LTE)。

在新一代无线局域网(WLAN)标准中，通常用于 IEEE 802.11n，但也可以用于其他 802.11 技术。

MIMO 有时被称作空间分集，因为它使用多空间通道传送和接收数据。

只有站点（移动设备）或接入点（AP）支持 MIMO 时才能部署 MIMO。

优点MIMO 技术的应用，使空间成为一种可以用于提高性能的资源，并能够增加无线系统的覆盖范围。

无线电发送的信号被反射时，会产生多份信号。

每份信号都是一个空间流。

使用单输入单输出（SISO）的系统一次只能发送或接收一个空间流。

MIMO 允许多个天线同时发送和接收多个空间流，并能够区分发往或来自不同空间方位的信号。

多天线系统的应用，使得多达 min(Nt,Nr)的并行数据流可以同时传送。

同时，在发送端或接收端采用多天线，可以显著克服信道的衰落，降低误码率。

一般的，分集增益可以高达Nt*Nr。

分集天线和分级天线是两种不同的天线技术，它们在功能和应用上有所区别。

分集天线主要用于提高无线通信系统的可靠性，它通过合并多个天线接收或发送的信号来减少无线通信中的干扰和噪声。

分集天线通常包括多个接收天线或发送天线，每个天线都独立地发送或接收信号，然后通过信号合并技术（如最大比率合并、选择合并等）来提高系统的可靠性。

分集天线可以提高系统的鲁棒性，尤其是在恶劣的无线通信环境中。

分级天线是一种天线布局技术，它通过将天线分布在空间的不同层次和位置来增强无线信号的覆盖和增强通信质量。

分级天线通常包括主天线、中继天线和辅助天线等多个层次，主天线负责发送和接收主要信号，中继天线负责接收来自其他天线的弱信号，并进行放大和转发，辅助天线则负责接收和发送辅助信号，以提高通信质量和覆盖范围。

分级天线可以提供更好的覆盖性能和通信质量，尤其是在建筑物密集或地形复杂的区域。

总的来说，分集天线主要用于提高无线通信系统的可靠性，而分级天线主要用于增强无线信号的覆盖和通信质量。

在实际应用中，这两种技术可以结合使用，以获得更好的无线通信效果。

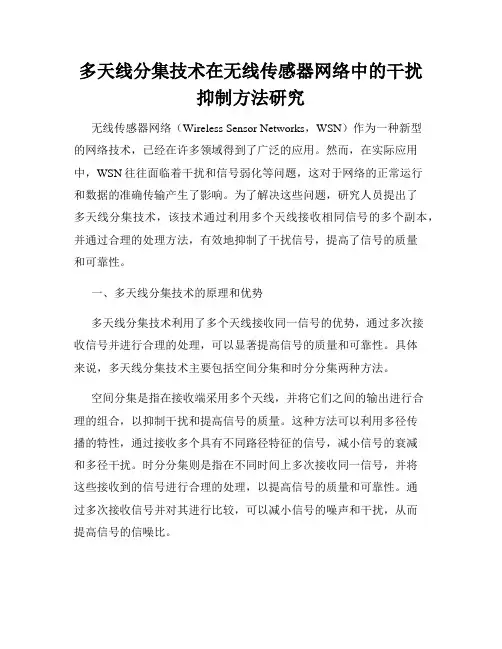

多天线分集技术在无线传感器网络中的干扰抑制方法研究无线传感器网络（Wireless Sensor Networks，WSN）作为一种新型的网络技术，已经在许多领域得到了广泛的应用。

然而，在实际应用中，WSN往往面临着干扰和信号弱化等问题，这对于网络的正常运行和数据的准确传输产生了影响。

为了解决这些问题，研究人员提出了多天线分集技术，该技术通过利用多个天线接收相同信号的多个副本，并通过合理的处理方法，有效地抑制了干扰信号，提高了信号的质量和可靠性。

一、多天线分集技术的原理和优势多天线分集技术利用了多个天线接收同一信号的优势，通过多次接收信号并进行合理的处理，可以显著提高信号的质量和可靠性。

具体来说，多天线分集技术主要包括空间分集和时分分集两种方法。

空间分集是指在接收端采用多个天线，并将它们之间的输出进行合理的组合，以抑制干扰和提高信号的质量。

这种方法可以利用多径传播的特性，通过接收多个具有不同路径特征的信号，减小信号的衰减和多径干扰。

时分分集则是指在不同时间上多次接收同一信号，并将这些接收到的信号进行合理的处理，以提高信号的质量和可靠性。

通过多次接收信号并对其进行比较，可以减小信号的噪声和干扰，从而提高信号的信噪比。

多天线分集技术的优势主要体现在以下几个方面。

首先，它可以显著提高信号的质量和可靠性，从而降低误码率。

其次，多天线分集技术可以有效地抑制干扰信号，提高信号的抗干扰性能。

此外，多天线分集技术还可以提高系统的容量，增加网络的覆盖范围，提高网络的性能和可扩展性。

二、多天线分集技术在无线传感器网络中的应用多天线分集技术在无线传感器网络中有着广泛的应用。

首先，在数据采集方面，通过引入多天线分集技术，可以提高传感器节点对目标信号的接收能力和信号质量，从而提高数据采集的准确度和可靠性。

其次，在信号传输方面，多天线分集技术可以降低信号的衰减和多路径干扰，提高信号的传输性能和覆盖范围。

再次，在能量管理方面，多天线分集技术可以通过优化接收天线的功率分配，使得节点能够更加高效地利用能量资源，延长网络的生命周期。

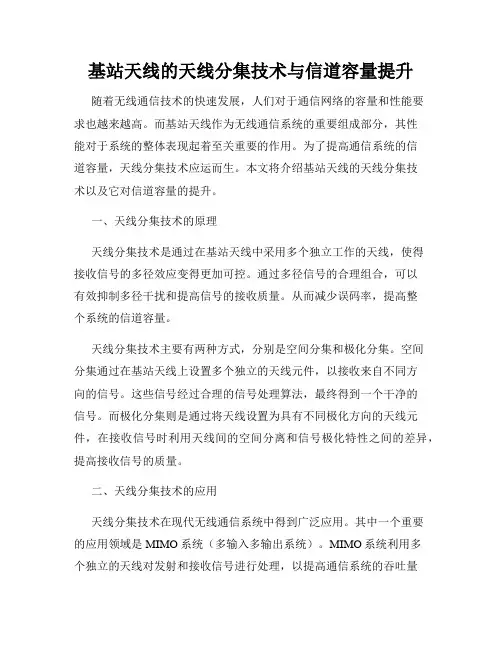

基站天线的天线分集技术与信道容量提升随着无线通信技术的快速发展，人们对于通信网络的容量和性能要求也越来越高。

而基站天线作为无线通信系统的重要组成部分，其性能对于系统的整体表现起着至关重要的作用。

为了提高通信系统的信道容量，天线分集技术应运而生。

本文将介绍基站天线的天线分集技术以及它对信道容量的提升。

一、天线分集技术的原理天线分集技术是通过在基站天线中采用多个独立工作的天线，使得接收信号的多径效应变得更加可控。

通过多径信号的合理组合，可以有效抑制多径干扰和提高信号的接收质量。

从而减少误码率，提高整个系统的信道容量。

天线分集技术主要有两种方式，分别是空间分集和极化分集。

空间分集通过在基站天线上设置多个独立的天线元件，以接收来自不同方向的信号。

这些信号经过合理的信号处理算法，最终得到一个干净的信号。

而极化分集则是通过将天线设置为具有不同极化方向的天线元件，在接收信号时利用天线间的空间分离和信号极化特性之间的差异，提高接收信号的质量。

二、天线分集技术的应用天线分集技术在现代无线通信系统中得到广泛应用。

其中一个重要的应用领域是MIMO系统（多输入多输出系统）。

MIMO系统利用多个独立的天线对发射和接收信号进行处理，以提高通信系统的吞吐量和频谱效率。

通过使用天线分集技术，MIMO系统能够实现更高的数据传输速率和更好的抗干扰性能。

另外，天线分集技术还可以用于解决城市和室内环境下多径衰落所产生的信号衰落问题。

通过利用多个天线接收来自不同路径的信号，可以抵消因衰落引起的信号强度变化，提高接收信号的质量，降低误码率。

三、天线分集技术对信道容量的提升天线分集技术的应用可以显著提高通信系统的信道容量。

首先，通过接收来自多个天线的信号，可以增加信号的接收多样性，减小信号因多径衰落导致的淡化效应。

其次，天线分集技术可以利用多个天线间的空间差异性，提高信号的接收质量。

通过合理组合多个接收信号，可以达到信号合成和增强的效果，从而提高整个系统的信号抗干扰能力。
