油品取样与测温指南2.3取样、测温操作指南2.3.1 油品取样操作取样操作按GB/T4756-1998《石油和液体石油产品取样法（手工法）》进行。
取样所用器具有取样器、装油容器、防静电绳。
基本术语（1）上部样：在液面顶下，其深度的六分之一处所采的试样。
（2）中部样：在油品中部所采的试样。
（3）下部样：在罐（舱）底上六分之五所采的试样。
（4）顶部样：在液面下150mm处所采的试样。
（5）底部样：在油罐（舱）底部所采的试样。
2.3.1.1油罐取样（1）油罐卸船前照GB/T4756-1998方法，取液位中间的点样。
（2）油罐收油后按照GB/T4756-1998方法，在油罐取样器处放取上、中、下三点混合样，如不能放出或放出后有明水，则上罐在计量口取三点样，每罐各取3份1000ml样品，分别由商检、油库做分析，另一份封存。
（3）油罐装船前按照GB/T4756-1998方法，在油罐取样器处放取或上罐取发油段样，每罐取4份，由商检、油库各留两份。
（4）取样后立即封样，并填写取样罐号、日期，由商检和油库操作人员会签，并同时填写样品流转单，做好交接记录。
收集于网络，如有侵权请联系管理员删除（5）封存样品保留时间45天。
2.3.1.2外轮取样（1）外轮到港后，按照ASTMD4057-06方法，每个油种取3份1000ml混合样，1～3个舱全取，4～64个舱取4个，取上、中、下三点样的混合样。
（2）取样后立即封样，并填写取样船舱号、日期，由商检与船方会签，同时填写样品流转单，做好记录。
（3）样品由商检、油库各留一份做分析，另一份由商检保存，保留时间45天。
2.3.1.3装船后船舱取样（1）装船后按照GB/T4756-1998方法随机选取船舱：2～8个船舱以下取2个船舱，9～15个船舱取3个，16～25个取5个。
（2）样品为混合样，共取4份，每份1000ml，由商检、油库、船方各留一份，另一份商检封存。
（3）取样后立即封样，并填写取样船舱号、日期，由商检、油库和船方操作人员会签，并同时填写样品流转单，做好交接记录。
油井取样操作规程油井取样操作规程第一章总则第一条为规范油井取样操作，确保油田生产数据准确和油品质量稳定，特制定本规程。
第二条本规程适用于所有油井取样作业，包括定期取样和特殊情况下的取样。
第三条油井取样必须按照安全、质量、及时的原则进行，保证取样过程中的安全和取样结果的准确性。
第四条所有参与油井取样操作的人员必须经过专门培训，熟悉取样工艺和操作规程，持有取样作业资格证书。
第二章油井取样设备和器材第五条油井取样必须使用符合国家标准的取样设备和器材。
第六条取样设备和器材必须经过定期检查和维护，确保其正常运行和准确可靠。
第七条取样设备和器材必须严格按照操作规程进行使用和保管。
第三章油井取样操作流程第八条油井取样操作必须严格按照下列流程进行：（一）准备工作：准备好所需的取样设备和器材，并检查其完好性。
（二）取样地点选择：根据要求选择合适的取样点，并确保其代表性。
（三）清洁取样容器：准备好取样容器，并用洁净无污染的溶剂进行清洁。
（四）取样操作：根据实际情况选择适当的取样方法进行操作，并确保取样过程中的安全和准确性。
（五）记录数据：记录取样数据，并及时报告相关人员。
（六）样品处理：将样品送至实验室进行处理，确保样品的质量和准确性。
第四章取样质量控制第九条取样过程中必须确保取样的质量和准确性。
第十条取样容器必须使用洁净、无污染的容器，并严禁接触任何有污染物的物质。
第十一条取样人员必须严格按照操作规程进行操作，并遵守相关标准和规定。
第十二条取样设备和器材必须经过定期校验和维护，确保其准确可靠。
第十三条取样后的样品必须及时送至实验室进行处理，并注意样品的保质期和存储条件。
第五章安全措施第十四条取样操作必须符合安全生产的要求。
第十五条取样人员必须佩戴符合要求的个人防护用品，并按照操作规程进行操作。
第十六条取样设备和器材必须符合相关安全标准，并定期检查和保养。
第十七条取样作业现场必须保持整洁，并采取必要的安全措施，防止事故发生。

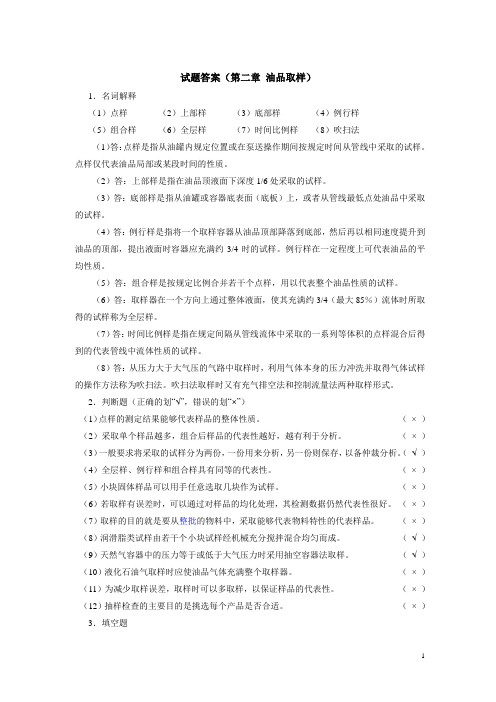

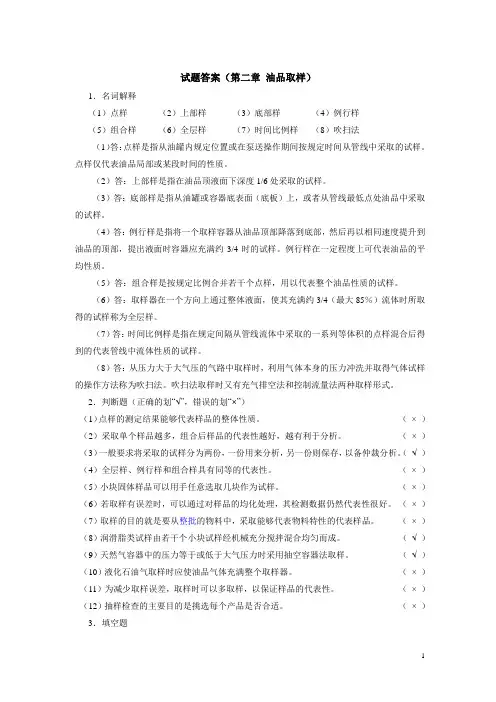

试题答案（第二章油品取样）1．名词解释（1）点样（2）上部样（3）底部样（4）例行样（5）组合样（6）全层样（7）时间比例样（8）吹扫法（1）答：点样是指从油罐内规定位置或在泵送操作期间按规定时间从管线中采取的试样。
点样仅代表油品局部或某段时间的性质。
（2）答：上部样是指在油品顶液面下深度1/6处采取的试样。
（3）答：底部样是指从油罐或容器底表面（底板）上，或者从管线最低点处油品中采取的试样。
（4）答：例行样是指将一个取样容器从油品顶部降落到底部，然后再以相同速度提升到油品的顶部，提出液面时容器应充满约3/4时的试样。
例行样在一定程度上可代表油品的平均性质。
（5）答：组合样是按规定比例合并若干个点样，用以代表整个油品性质的试样。
（6）答：取样器在一个方向上通过整体液面，使其充满约3/4（最大85％）流体时所取得的试样称为全层样。
（7）答：时间比例样是指在规定间隔从管线流体中采取的一系列等体积的点样混合后得到的代表管线中流体性质的试样。
（8）答：从压力大于大气压的气路中取样时，利用气体本身的压力冲洗并取得气体试样的操作方法称为吹扫法。
吹扫法取样时又有充气排空法和控制流量法两种取样形式。
2．判断题（正确的划“√”，错误的划“×”）（1）点样的测定结果能够代表样品的整体性质。
（×）（2）采取单个样品越多，组合后样品的代表性越好，越有利于分析。
（×）（3）一般要求将采取的试样分为两份，一份用来分析，另一份则保存，以备仲裁分析。
（√）（4）全层样、例行样和组合样具有同等的代表性。
（×）（5）小块固体样品可以用手任意选取几块作为试样。
（×）（6）若取样有误差时，可以通过对样品的均化处理，其检测数据仍然代表性很好。
（×）（7）取样的目的就是要从整批的物料中，采取能够代表物料特性的代表样品。
（×）（8）润滑脂类试样由若干个小块试样经机械充分搅拌混合均匀而成。
消防平安知识手册——第二章油库、加油站平安知识14、计量及油品取样时的防静电平安有哪些？答：⑴用于检尺、测热和取样作业的器具，要求如下；①不准使用两种材质〔指导电性能不同的材质〕制成的检尺、测温、采样工具进行作业。
②测温取样作业宜采纳金属材质制成的测温盒、采样器、并配有带接地线夹的导电性绳索，如采纳棉麻绳。
其电阻率不应大于109Ω。
严禁使用含有合成纤维的绳索。
③检尺作业应采纳带重锤的钢制检尺，并配有带接地线夹的接地导线。
⑵计量、取样操作人员应严格采取防止人体带电措施。
⑶作业时，不得猛提猛落，上提速度不得大于/s。
下落速度不得大于1m/s。
严禁使用化纤布〔丝〕擦拭检尺、测温盒和采样器。
⑷遇有以下情况之一时，严禁进行人工计量和取样作业。
①雷雨、暴风雨及冰雹等恶劣天气。
②确信有危险的大气带电现象。
15、防止人体带电的措施有哪些？答:⑴要在已接地的油罐梯子进口处的金属扶栏上留出1m长的裸金属面,作为手握接地体。
操作人员上罐前，应先手握接地体。
⑵爆炸危险等级为0区和1区的作业地面(如轻油泵房、付油间等)，不宜涂刷尽缘油漆，严禁使用尽缘橡胶板、塑料板、地毯等尽缘物质展地，作业地面通道的外表电阻值不应大于108Ω。
⑶进进0区和1区爆炸危险场所的操作人员，应穿防静电鞋，同时不应穿尼龙、晴纶等袜子。
严禁穿泡沫塑料、塑料底鞋。
⑷进进0区和1区爆炸危险场所的操作人员，应穿防静电工作服。
当环境湿度在50%以上时，能够穿棉工作服。
严禁穿化纤服装。
⑸穿着防静电工作服进进0区和1区时，内身不应穿着二件以上涤纶、尼龙、晴纶等内衣。
⑹在爆炸危险场所，不准穿脱任何服装，不得梳头、拍打衣服和互相打闹。
16、储罐作业的平安本卷须知是什么？答：⑴油罐的灾难预防①防汛、防洪、防台风。
每年雨季到来之前，要对油罐及放火堤等设施进行全面检查，发现咨询题及时整改。
要疏通加固排水沟道。
遇有紧急情况时，空油罐和空容量大的油罐要进行注水。
地下卧罐应采取锚固措施。

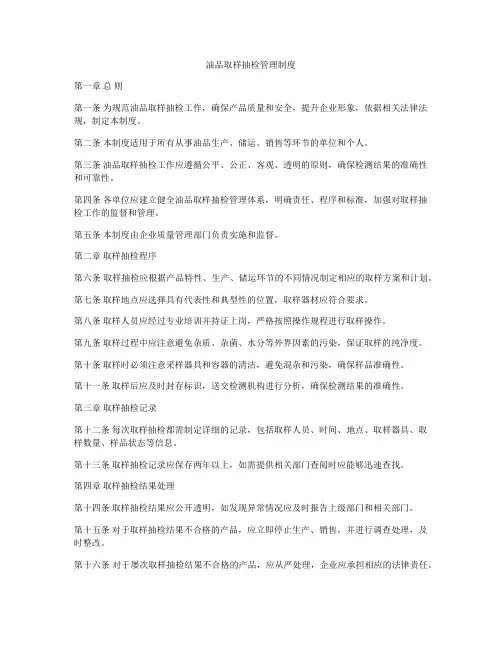

油品取样抽检管理制度第一章总则第一条为规范油品取样抽检工作，确保产品质量和安全，提升企业形象，依据相关法律法规，制定本制度。
第二条本制度适用于所有从事油品生产、储运、销售等环节的单位和个人。
第三条油品取样抽检工作应遵循公平、公正、客观、透明的原则，确保检测结果的准确性和可靠性。
第四条各单位应建立健全油品取样抽检管理体系，明确责任、程序和标准，加强对取样抽检工作的监督和管理。
第五条本制度由企业质量管理部门负责实施和监督。
第二章取样抽检程序第六条取样抽检应根据产品特性、生产、储运环节的不同情况制定相应的取样方案和计划。
第七条取样地点应选择具有代表性和典型性的位置，取样器材应符合要求。
第八条取样人员应经过专业培训并持证上岗，严格按照操作规程进行取样操作。
第九条取样过程中应注意避免杂质、杂菌、水分等外界因素的污染，保证取样的纯净度。
第十条取样时必须注意采样器具和容器的清洁，避免混杂和污染，确保样品准确性。
第十一条取样后应及时封存标识，送交检测机构进行分析，确保检测结果的准确性。
第三章取样抽检记录第十二条每次取样抽检都需制定详细的记录，包括取样人员、时间、地点、取样器具、取样数量、样品状态等信息。
第十三条取样抽检记录应保存两年以上，如需提供相关部门查阅时应能够迅速查找。
第四章取样抽检结果处理第十四条取样抽检结果应公开透明，如发现异常情况应及时报告上级部门和相关部门。
第十五条对于取样抽检结果不合格的产品，应立即停止生产、销售，并进行调查处理，及时整改。
第十六条对于屡次取样抽检结果不合格的产品，应从严处理，企业应承担相应的法律责任。
第五章管理责任第十七条企业领导要高度重视油品取样抽检工作，确保各个环节的顺畅和规范。
第十八条质量管理部门负责具体实施和监督取样抽检工作，确保取样程序和结果的准确性。
第十九条各部门和人员要严格执行本制度，做好相关工作记录和档案管理。
第六章审查评估第二十条定期对油品取样抽检工作进行自查、内审，并接受外部的评估。
2.3取样、测温操作指南2.3.1 油品取样操作取样操作按GB/T4756-1998《石油和液体石油产品取样法（手工法）》进行。
取样所用器具有取样器、装油容器、防静电绳。
基本术语（1）上部样：在液面顶下，其深度的六分之一处所采的试样。
（2）中部样：在油品中部所采的试样。
（3）下部样：在罐（舱）底上六分之五所采的试样。
（4）顶部样：在液面下150mm处所采的试样。
（5）底部样：在油罐（舱）底部所采的试样。
2.3.1.1油罐取样（1）油罐卸船前照GB/T4756-1998方法，取液位中间的点样。
（2）油罐收油后按照GB/T4756-1998方法，在油罐取样器处放取上、中、下三点混合样，如不能放出或放出后有明水，则上罐在计量口取三点样，每罐各取3份1000ml样品，分别由商检、油库做分析，另一份封存。
（3）油罐装船前按照GB/T4756-1998方法，在油罐取样器处放取或上罐取发油段样，每罐取4份，由商检、油库各留两份。
（4）取样后立即封样，并填写取样罐号、日期，由商检和油库操作人员会签，并同时填写样品流转单，做好交接记录。
（5）封存样品保留时间45天。
2.3.1.2外轮取样（1）外轮到港后，按照ASTMD4057-06方法，每个油种取3份1000ml混合样，1～3个舱全取，4～64个舱取4个，取上、中、下三点样的混合样。
（2）取样后立即封样，并填写取样船舱号、日期，由商检与船方会签，同时填写样品流转单，做好记录。
（3）样品由商检、油库各留一份做分析，另一份由商检保存，保留时间45天。
2.3.1.3装船后船舱取样（1）装船后按照GB/T4756-1998方法随机选取船舱：2～8个船舱以下取2个船舱，9～15个船舱取3个，16～25个取5个。
（2）样品为混合样，共取4份，每份1000ml，由商检、油库、船方各留一份，另一份商检封存。
（3）取样后立即封样，并填写取样船舱号、日期，由商检、油库和船方操作人员会签，并同时填写样品流转单，做好交接记录。

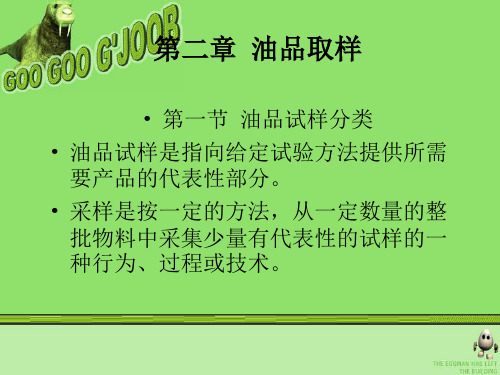

教学内容及安排：2-1 石油及液体石油产品的取样1学时教学过程：[板书] §2-1 石油及液体石油产品的取样[板书]一、油品试样分类：按油品性状分类[讲述] 油品试样是指向给定试验方法提供所需要产品的代表性部分。
油品试样类别及其实例：[板书]二、液体石油产品试样的分类[讲述]按取样位置和方法分类[板书]1．点样[讲述]点样指从油罐内规定位置或在泵送操作期间按规定时间从管线中采取的试样。
点样仅代表油品局部或某段时间的性质。
如图所示，按取样位置划分如下：（1）撇取样（表面样）油罐内顶液面处采取。
（2）顶部样顶液面下150mm处采取。
（3）上部样顶液面下深度1/6处采取。
（4）中部样顶液面下深度1/2处采取。
（5）下部样顶液面下深度5/6处采取。
（6）底部样油罐或容器底表面（底板）上，或管线最低点处采取。
（7）出口液面样油罐内抽出油品的最低液面处取得。
属于点样的还有排放样（从油罐排放活栓或排放阀门采取的试样）；罐侧样（从罐侧取样管线采取的点样）。
[板书]2．代表性试样[讲述]代表性试样是指试样的物理、化学特性与取样总体的平均特性相同的试样。
油品分析试样一般指代表性试样。
代表性试样有三种形式：组合样、全层样、例行样。
[板书]（1）组合样[讲述]按规定比例合并若干个点样，用以代表整个油品性质的试样。
例如：①按等比例合并上部样、中部样和下部样。
②按等比例合并上部样、中部样和出口液面样。
③对于非均匀油品，应在多于3个液面上采取的一系列点样，按其所代表油品数量比例掺合而成。
④从几个油罐或油船的几个油舱中采取单个试样，按每个试样所代表油品数量比例掺合而成。
⑤在规定间隔从管线流体中采取的一系列等体积的点样混合（时间比例样）。
（2）全层样[讲述]取样器在一个方向上通过整体液面，使其充满约3/4（最大85％）液体时所取得的试样。
（3）例行样[讲述]将取样器从油品顶部降落到底部，然后再以相同速度提升到油品的顶部，提出液面时取样器应充满约3/4时的试样。
全层样和例行样在采样时不能够保证试样是按均匀的速度充满采样器的，因此它们的代表性比组合样稍差，一般用于较均匀的液体试样。
关于油品采样的术语还有很多，如界面样、间歇样、等流样、流量比例样等。
【课堂练习】判断题（正确的划“√”，错误的划“×”）（1）点样的测定结果能够代表样品的整体性质。
（）（2）采取单个样品越多，组合后样品的代表性越好，越有利于分析。
（）（3）全层样、例行样和组合样具有同等的代表性。
（）答案：（1）×；（2）×；（3）×；教学内容及安排：2-2 石油及液体石油产品的取样2学时教学过程：[复习] 石油产品试样分类[板书] 第二节石油及液体石油产品的取样[讲述] 油品取样是按规定方法，从一定数量的整批物料中采集少量有代表性试样的一种行为、过程或技术。

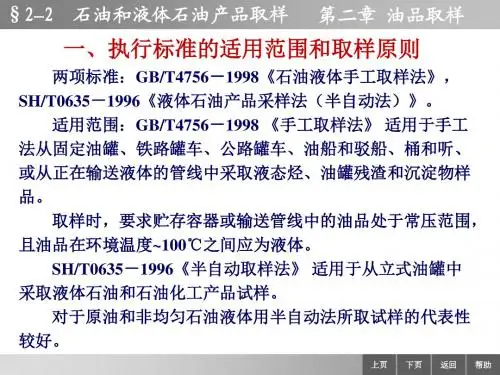

一、执行标准的适用范围和取样原则[讲述]两项标准：GB/T4756－1998《石油液体手工取样法》，SH/T0635－1996《液体石油产品采样法（半自动法）》。
[板书] 1、适用范围：GB/T4756－1998 《手工取样法》适用于手工法从固定油罐、铁路罐车、公路罐车、油船和驳船、桶和听、或从正在输送液体的管线中采取液态烃、油罐残渣和沉淀物样品。
取样时，要求贮存容器或输送管线中的油品处于常压范围，且油品在环境温度~100℃之间应为液体。
SH/T0635－1996《半自动取样法》适用于从立式油罐中采取液体石油和石油化工产品试样。
对于原油和非均匀石油液体用半自动法所取试样的代表性较好。
[板书] 2. 取样原则及要求[讲述]（1）取样基本原则用于试验的试样必须对被取样油品具有充分的代表性。
（2）取样基本要求油罐内液体在静止状态时才能取样；容器内油品均匀时，取上、中、下或上、中、出口三个液面的样品等比例合并；油品不均匀时要在多于三个以上的液面取样制备分析样；管线输送的均相油品的代表性试样，由等量合并若干个等时间间隔试样而得到。
应使用自动取样装置从管线中泵送的油品中采取试样。
[板书]二、取样工具和取样操作方法[板书]1、取样器[讲述]点取样器和例行取样器适于在油罐、油槽车、油船中采取点样、例行样及组合样。
常用的采样器有：取样笼、加重的采样器等。
①取样笼.它是一个金属或塑料保持架或笼子，能固定适当的容器（如玻璃瓶），装配好后应加重，容器口用系有绳索瓶塞塞紧，取样器能在任意液面开启。
对于挥发性产品，为避免轻组分损失，最好使用在其中装有合适尺寸瓶子的取样笼，因为当从加重的取样器中把样品转移到其它容器中时，可能会出现轻组分损失。
[看取样笼示意图] （课件放映）②加重取样器:它是一个底部加重（一般灌铅）并设有开启器盖机构的金属容器。
[放映加重的取样器示意图]③界面取样器用于从选择液面上采集点样或底部样，见图。
由一根玻璃管、金属管或塑料管制成。
当其在通过液体降落时，液体能自由流过，通过有关装置可使其下端在要求的液面处关闭。
④底部取样器：当其降落到罐底时，能通过罐底板的接触打开阀或启闭器，而在离开罐底时又能关闭阀或启闭器。
⑤沉淀物取样器（抓取取样器）：用于采取液态油品中残渣或沉淀物。
是一个带有抓取装置的嘉安固黄铜盒，其底部是有弹簧关闭的夹片组，取样器由吊缆放松，取样器顶部上的轻质盖板可防止从液体中提升取样器时样品被冲洗出来。
⑥重力管或撞锤管取样器：它是加重的或配备机械操纵装置的一根具有均匀直径的管状装置，以便穿透被取样的沉淀层。
⑦例行取样器例行取样器是一个加重的或放在加重的取样笼中的容器，只是在取样瓶口处安装有钻孔的软木塞或有开口的螺纹帽，以限制采样时的充油速度。
在通过油品降落和提升时取得样品.但不能确定村它是均匀速率下充满的。
⑧全层取样器用于采取均匀油品的代表性试样。
这种取样器有液体进口和气体出口，在通过油品降落和提升时取得样品，但不能确定这旨在均匀速率下充满的。
（注意充油孔由取样器接触罐底时被其底座的升起所关闭.）（2）桶和听取样器[讲述]用于在油桶或汽车油罐车中采取点样或底部样，有时也用于从液体的纵向截面采取代表性试样。
管状取样器，是一个由玻璃、金属或塑料制成的管子，如需要时，可配有便于操作的合适的配件。
它能插到桶、听或公路罐车中所要求的液面处抽取点样，或插到底部抽取检查污染物存在的底部样。
在下端有关闭机构的管状取样器，还可以用于通过液体的竖直截面采取代表性样品。
另外，也可以使用尺寸适宜的小样笼、油桶泵或虹吸装置代替.（3）管线取样器:用于管线取样[讲述]由管线取样头、一个隔离阀和输油管组成。
取样头应安装在竖直管线中，其开口直径应不小于6mm。
取样头的开口朝向液流方向,其样品进入点到管线内壁的距离应大于管线内径的1/4.取样头的位置离上游弯管的最短距离为3倍管线内径，但最好不超过5倍管线内径，离下游弯管的最短距离为0.5倍管线内径.[管线取样位置示意图]如果取样头安装在水平管线中村，则应安装在泵输出侧，取样头到泵出口的距离为0.5-8倍管线内径.取样器应有一根输油管，其长度应能达到样品容器的底部，以便于浸没充油.[板书]2、试样容器试样容器是用于贮存和运送试样的接受器。
[讲述]要求：配有合适的帽、塞、盖或阀，不渗漏油品，能耐溶剂，具有足够的强度。
常用: 玻璃瓶、油听、塑料瓶（桶）等。
容量通常在0.25～5 L之间。
容器封闭器有：软木塞、磨砂玻璃塞、塑料或金属的螺旋帽。
[板书] 3.取样用具[讲述]（1）防护手套：由不溶于烃类材料制成。
（2）眼罩或面罩：防止石油产品飞溅伤害。
（3）防爆手电：照明用。
（4）取样绳:由导电不打火的材料制成的绳或链，最好用天然纤维制作。
（5）废油桶。
（6）试样冷却器用于高温液体取样。
(7)气体锁闭装置[讲述]这种装置是用从压力罐，特别是从使用惰性气体系统的那些油罐中采取样品。
这有一个装在阀顶的气密外壳，与罐顶的连接.装在取样笼中的样品容器或特殊取样器通过气密窗拴到降落齿轮上，然后关闭窗户，打开顶阀，将样品容器或取样器降落到产品中要求的深度，充装样品，将取样器升起。
在通过窗户取出样器之前，要先关闭阀.[板书]三、取样准备[板书] 四．取样操作方法[讲述]1、立式油罐取样①点样降落取样器或瓶，直到其口部达到要求的深度（看标尺），用适当的方法打开塞子，在要求的液面处保持取样器直到充满为止，提出取样器。
②组合样把具有代表性地单个试样的等分样转到组合样容器中混合均匀而成。
③底部样降落底部取样器，将其直立停在油罐底上，待装满（不冒气泡）后提出取样器。
④界面样降落打开的界面取样器，使液体通过取样器冲流，到达要求液面后，关闭阀，提出取样器。
⑤罐侧样从装在油罐侧壁上的取样阀放出试样。
⑥全层样用全层取样器在油品中降落或提升（单向），使其充满约3/4（最大85％）液体。
取样时要掌握好降落或提升的速度。
⑦例行样以匀速将取样瓶和笼子从油品表面降到罐底，再提出油品表面（双向），不能在任何点停留，当从油品中提出取样瓶时，瓶内应充入约75％的油品，绝不能超过85％。
[板书]2、卧式圆筒形和椭圆形油罐取样[讲述]采取点样方法与立式油罐相同，要求按下表标明的深度取样；需制备组合样时，也应按表中规定的比例进行混合。
[板书]3、油船或驳船的取样[讲述]油船的装载容积一般划分若干个大小不同的舱室。
可上按表的要求从每个舱室采取点样；对于装载相同油品的油船可按GB/T4756－1998中规定的方法进行随机抽查取样。
[板书]4、油罐车取样[讲述]把取样器降到罐内油品深度的1/2处，以急速动作拉动绳子，打开取样器塞子，待取样器内充满油后，提出取样器。
对于整列装有相同石油或液体石油产品的油罐车，也可按GB/T4756－1998中规定的方法进行随机抽查取样，但必须包括首车。
[板书]5、桶或听取样[讲述]用拇指封闭清洁干燥的取样管上端，把管子插进油品中约300mm深，移开拇指，让油品进入取样管，再用拇指封闭上端，抽出取样器。
水平润洗内表面。
[板书]6、管线取样[讲述]采取管线流量比例样前，先放出一些油品，把全部取样设备冲洗干净，取样时，按下表规定从取样口采取试样，并将所取试样等体积掺合成一份组合样。
时间比例样，按规定从取样口采取试样，并将采取的试样以等体积掺合成一份组合样。
[板书]7、油罐残渣和沉淀物取样[讲述]残渣或沉淀物厚度不同，取样方法不同。
厚度不大于50mm时，使用沉淀抓取器；厚度大于50mm的软残渣可使用重力管取样器，硬残渣则用撞锤管取样器或其他合适的工具。
[板书]8、非均匀石油或液体石油产品的取样[讲述]最好用自动管线取样器取样。
如果用手工取样法，则应先从上部、中部和出口液面处采取试样，送到实验室并用标准方法分别试验它们的密度和水含量，当试验结果之差值在规定范围内时（详见GB/T4756－1998 表5），试样可视为具有代表性；否则要从罐的出口液面开始向上以每米间隔采取试样，并分别进行试验，用这些试验结果去确定罐内油品的性质和数量。
