MOS 场效应晶体管

MOS晶体管MOS晶体管的概念金属-氧化层-半导体-场效晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种可以广泛使用在模拟电路与数字电路的场效晶体管（field-effect transistor）。

MOSFET依照其“通道”的极性不同，可分为n-type与p-type的MOSFET，通常又称为NMOSFET与PMOSFET，其他简称尚包括NMOS FET、PMOS FET、nMOSFET、pMOSFET等。

这个名称前半部分说明了它的结构，后半部分说明了它的工作原理。

从纵向看，MOS晶体管是由栅电极、栅绝缘层和半导体衬底构成的一个三明治结构；从水平方向看，MOS晶体管由源区、沟道区和漏区3个区域构成，沟道区和硅衬底相通，也叫做MOS 晶体管的体区。

一个MOS晶体管有4个引出端：栅极、源极、漏极和体端即衬底。

由于栅极通过二氧化硅绝缘层和其他区域隔离，MOS晶体管又叫做绝缘场效应晶体管。

MOS晶体管还因为其温度稳定性好、集成化时工艺简单，而广泛用于大规模和超大规模集成电路中。

MOS管有N沟道和P沟道两类，但每一类又分为增强型和耗尽型两种，因此MOS管的四种类型为：N沟道增强型管、N沟道耗尽型管，P沟道增强型管和P沟道耗尽型管。

凡栅-源电压U GS为零时漏极电流也为零的管子均属于增强型管，凡栅-源电压U GS为零时漏极电流不为零的管子均属于耗尽型管。

MOS管构成的集成电路称为MOS集成电路，而P沟道增强型MOS管和N沟道增强型MOS管共同构成的互补型MOS集成电路即为CMOS-IC。

MOS器件基于表面感应的原理，是利用垂直的栅压V GS实现对水平I DS的控制。

它是多子（多数载流子）器件。

用跨导描述其放大能力。

MOSFET晶体管的截面图如图1所示在图中，S＝Source，G=Gate,D=Drain。

MOS管（金属-氧化物-半导体场效应晶体管）具有多种功能，主要包括放大器、电子开关、时钟电路和射频放大器等。

放大器：MOS管可以放大模拟电信号，例如音频信号，使得音乐声音更加清晰、有力。

电子开关：MOS管可以作为电子开关，在电路中开启或关闭电路，从而实现电路的控制。

时钟电路：MOS管可用于制作时钟电路，例如计数器、时序电路等。

可以对输入信号进行处理，从而实现时钟信号的发生和计数。

射频放大器：MOS管可以作为射频放大器，放大无线电信号，从而增强信号的传输距离和质量。

转换数字电信号：MOS管可以将输入的模拟电信号转换成数字电信号或将数字电信号转换回模拟电信号。

在实际应用中，MOS管的多种功能使其在许多领域中得到广泛应用，例如音频放大、电源管理、通信等。

mos管工艺流程MOS管（金属氧化物半导体场效应晶体管）是一种常用的场效应晶体管，广泛应用于集成电路中。

MOS管的制造需要经过一系列的工艺流程，下面将详细介绍MOS管的制造流程。

首先，制作MOS管的第一步是准备硅基片。

硅基片是制造集成电路的基础材料。

它通过切割硅单晶材料得到，然后经过多次的研磨和抛光，使得硅基片表面光洁平整。

接下来，将硅基片进行清洗，以去除表面的杂质和污染物。

清洗过程中使用一系列溶液和超声波来清洗硅基片。

清洗后，硅基片需要进行干燥，以确保表面干净无尘。

然后，在硅基片上生长一层绝缘层。

绝缘层可以是氧化硅（SiO2）或氮化硅（Si3N4），它起到隔离和保护MOS管的作用。

生长绝缘层的方法有热氧化和化学气相沉积（CVD）。

热氧化是将硅基片放入高温氧气中，使硅表面与氧气反应生成氧化硅。

化学气相沉积则是通过化学反应在硅表面沉积氮化硅。

接下来是制作栅极。

首先，在绝缘层上涂覆一层光刻胶，然后使用曝光设备将光刻胶曝光。

曝光后，用显影液去除未曝光的光刻胶，形成栅极的图案。

然后，将栅极材料（通常是多晶硅或金属）沉积在图案上，形成栅极。

然后是离子注入。

离子注入是将掺杂物注入硅基片中，以改变硅基片的导电性能。

掺杂物可以是硼（B）或磷（P），硼用于形成P型区，而磷用于形成N型区。

注入时，利用离子注入设备将掺杂物离子加速并注入硅基片，形成掺杂层。

接下来是退火步骤。

退火是将硅基片加热到高温，以恢复掺杂区的结构，并消除离子注入中的缺陷。

退火还帮助栅极材料与硅基片结合更牢固。

最后是接触孔刻蚀和金属沉积。

这一步是将接触孔刻蚀在绝缘层上，并在接触孔中沉积金属，以形成电极。

接触孔的刻蚀可以使用干法刻蚀或湿法刻蚀，金属的沉积可以使用物理气相沉积（PVD）或化学气相沉积（CVD）。

通过以上工艺流程，MOS管的制造完成。

最后，还需要进行电气测试和封装等步骤，以确保MOS管的质量和可靠性。

总之，MOS管制造的流程复杂且涉及多个步骤，每个步骤都需要精确控制和严格的质量检测。

mos场效应晶体管
Mos场效应晶体管是一种由晶体管和一组极性电极组成的可控制的电晶体元件，它的构造有着三个基本构元：主要是活塞片，源极和漏极。

Mos场效应晶体管是半导体电子器件中的重要一部分，它由两个栅极桥式构成，由垂直排列的源极，漏极，活塞片和双栅极构成，通过改变活塞片的位移来改变电路参数，以实现对电路的控制，是工业等领域应用十分广泛的半导体元件。

它具有较低的截止电压，低风险，高稳定性，低功耗，高可靠性等优点，适用于低功耗、放大、抑制、调节等电路应用。

MOS管参数详解和驱动电阻选择MOS管，全名金属氧化物半导体场效应晶体管(Metal-Oxide-Semiconductor Field-Effect Transistor)，是一种广泛应用于电子电路中的晶体管。

它具有低功耗、高开关频率、低电压驱动、高噪声抑制等特点，常被用作功率放大器和开关。

下面将详细解析MOS管的一些重要参数及其影响，以及驱动电阻的选择。

1. 阈值电压(Threshold Voltage)：阈值电压是指当MOS管工作在放大区时，控制电压达到的临界值。

它决定了MOS管的导通条件，越小表示MOS管对控制电压的敏感度越高。

2. 栅极电容(Gate Capacitance)：栅极电容是指栅极和源极之间的电容。

它是MOS管的核心特性之一，决定了MOS管的响应速度。

栅极电容越小，MOS管的开关速度越快。

3. 输出电容(Output Capacitance)：输出电容是指输出端和源极之间的电容。

它是MOS管的另一个重要特性，影响MOS管的开关频率和功耗。

输出电容越大，MOS管的开关频率越低，功耗越大。

4. 导通电阻(On-Resistance)：导通电阻是指MOS管导通时的电阻值。

它是MOS管的一个重要参数，影响功率损耗和效率。

导通电阻越小，MOS管的功率损耗和热量损失越小。

5. 驱动电阻(Drive Resistance)：驱动电阻是指用于驱动MOS管的电路中的电阻。

驱动电阻的选择对MOS管的性能和可靠性至关重要。

一般来说，驱动电阻不能过大，以保证MOS管在短时间内能够迅速充放电，提高开关速度；同时也不能过小，以避免过大的电流流过驱动电路，降低效率。

在选择驱动电阻时，需要考虑以下几个因素：1.驱动电压：驱动电阻的阻值应根据MOS管的驱动电压来确定。

一般来说，驱动电阻的阻值应小于MOS管的输入电阻，以确保能够提供足够的电流来驱动MOS管。

2.驱动能力：驱动电阻应具有足够的驱动能力，即能够提供足够的电流来驱动MOS管的栅极。

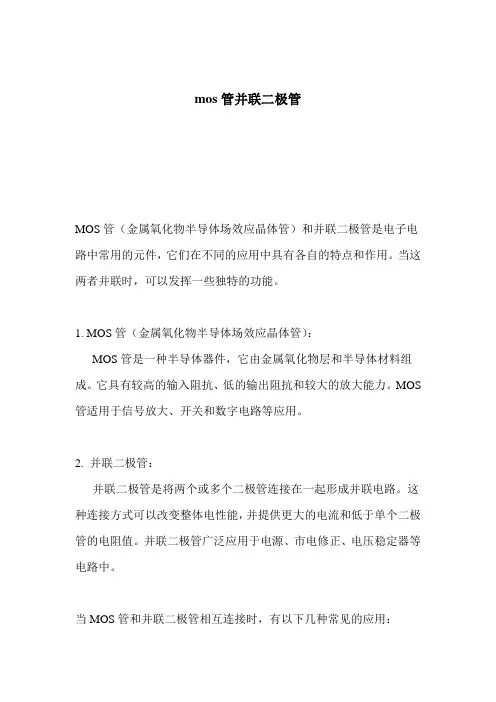

mos管并联二极管
MOS管（金属氧化物半导体场效应晶体管）和并联二极管是电子电路中常用的元件，它们在不同的应用中具有各自的特点和作用。

当这两者并联时，可以发挥一些独特的功能。

1. MOS管（金属氧化物半导体场效应晶体管）：
MOS管是一种半导体器件，它由金属氧化物层和半导体材料组成。

它具有较高的输入阻抗、低的输出阻抗和较大的放大能力。

MOS 管适用于信号放大、开关和数字电路等应用。

2. 并联二极管：
并联二极管是将两个或多个二极管连接在一起形成并联电路。

这种连接方式可以改变整体电性能，并提供更大的电流和低于单个二极管的电阻值。

并联二极管广泛应用于电源、市电修正、电压稳定器等电路中。

当MOS管和并联二极管相互连接时，有以下几种常见的应用：
3. 稳压电路:
MOS管可以通过调节其栅极电压来实现对并联二极管的控制，从而实现稳压功能。

当负载电压变化时，MOS管的栅极电压相应调节，以保持输出电压的稳定性。

4. 整流电路：
将MOS管和并联二极管相结合的整流电路可以实现高效的电压整流功能。

通过MOS管的控制，可以改变二极管的通断状态，从而实现有效的电压转换和整流效果。

5. 开关电路：
结合MOS管和并联二极管可以构建可靠的开关电路。

MOS管负责控制电路的通断状态，而并联二极管则起到辅助稳定电流和保护元件的作用。

总体而言，将MOS管和并联二极管结合可以实现多种电路功能，如稳压、整流和开关等。

通过合理的电路连接和控制，可以充分利用它们各自的特点，实现电子电路中的各种需求。

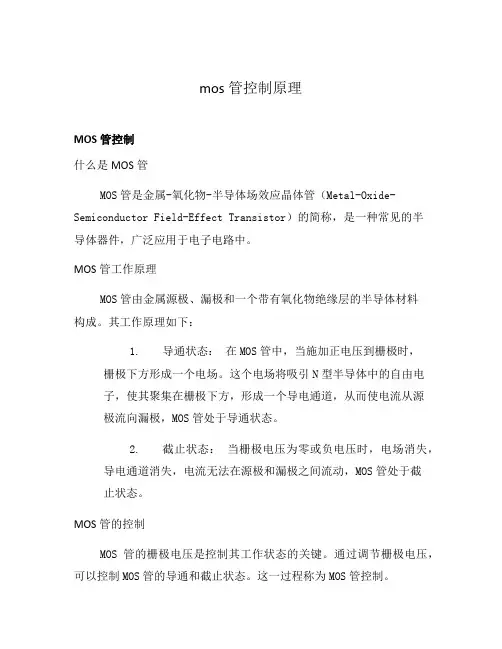

mos管控制原理MOS管控制什么是MOS管MOS管是金属-氧化物-半导体场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor）的简称，是一种常见的半导体器件，广泛应用于电子电路中。

MOS管工作原理MOS管由金属源极、漏极和一个带有氧化物绝缘层的半导体材料构成。

其工作原理如下：1.导通状态：在MOS管中，当施加正电压到栅极时，栅极下方形成一个电场。

这个电场将吸引N型半导体中的自由电子，使其聚集在栅极下方，形成一个导电通道，从而使电流从源极流向漏极，MOS管处于导通状态。

2.截止状态：当栅极电压为零或负电压时，电场消失，导电通道消失，电流无法在源极和漏极之间流动，MOS管处于截止状态。

MOS管的控制MOS管的栅极电压是控制其工作状态的关键。

通过调节栅极电压，可以控制MOS管的导通和截止状态。

这一过程称为MOS管控制。

MOS管控制可以通过以下几个方面实现：1.栅极电压调节：通过调节栅极电压的大小，可以控制MOS管的导通和截止状态。

正电压使MOS管导通，负电压截止。

2.栅极电压偏置：在实际应用中，为了确保MOS管可靠工作，通常需要采用栅极电压偏置技术。

即在栅极与源极之间添加一个电阻，通过调节该电阻的阻值，可以调整栅极电压，从而实现对MOS管的控制。

3.栅极电压锁定：为了防止MOS管由于外界干扰导致栅极电压变化，可以采用栅极电压锁定技术。

通过加入电容和放电电阻等元件，可以将栅极电压锁定在一个稳定的值，有效提高MOS管控制的可靠性。

4.栅极电压保护： MOS管对过高或过低的栅极电压非常敏感，如果电压超出了MOS管所能承受的范围，会导致器件损坏。

因此，在实际应用中，通常需要采用保护电路，对栅极电压进行限制，以保护MOS管的安全工作。

总结MOS管是一种常见的半导体器件，其通过调节栅极电压，实现对工作状态的控制。

MOS管控制是在电子电路设计中非常重要的一环，掌握了MOS管的控制原理，能够更好地理解和设计电子电路。
